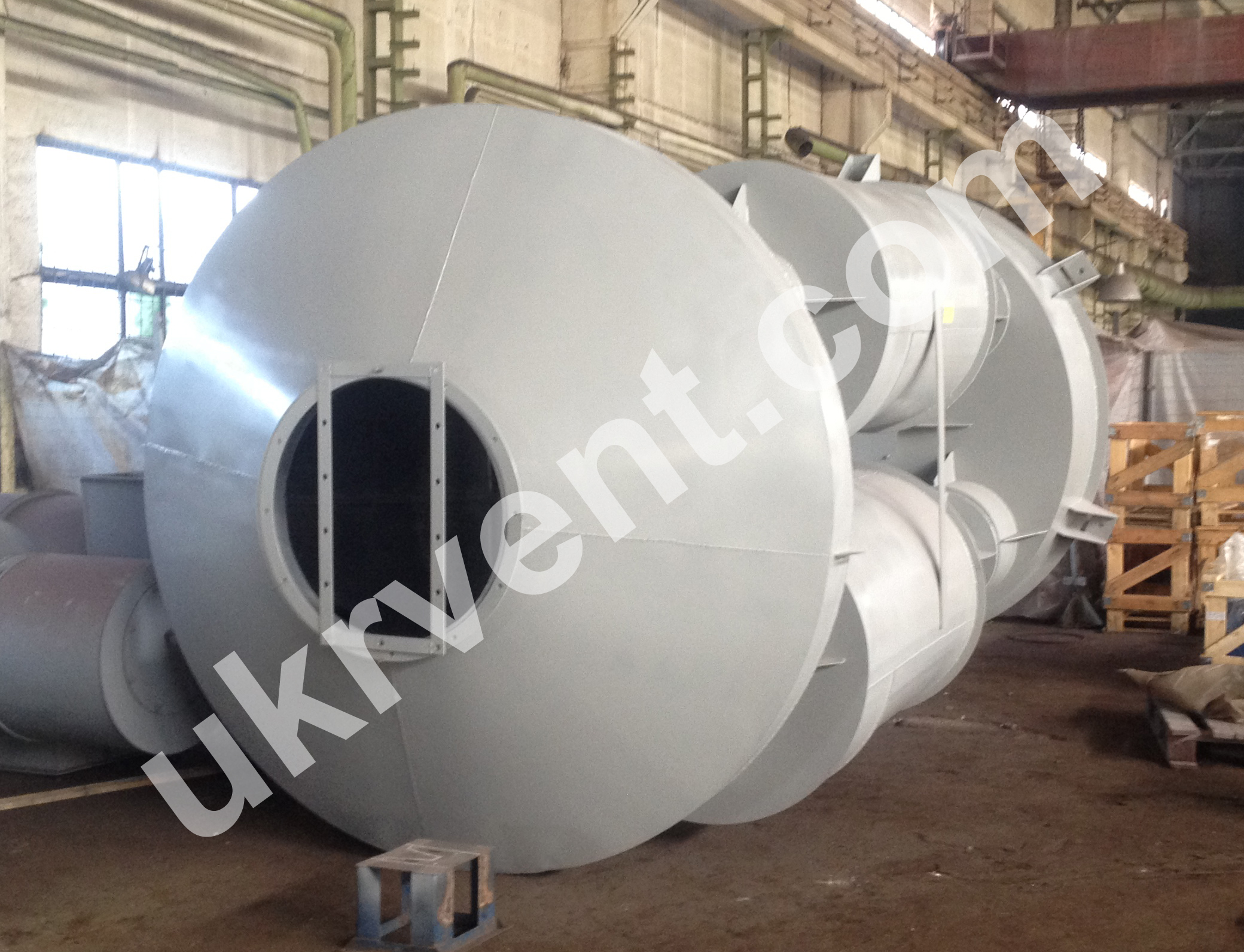

СЦН-40-600Х2СП ЦИКЛОН СО СБОРНИКОМ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

Циклон СЦН-40-600х2СП производства компании «Укрвентсистемы» представляет собой высокоэффективное промышленное устройство для очистки аспирационного воздуха в системах пневмотранспорта. Рассчитанный на работу с сухими зерновыми, строительными, шлифовальными и металлическими пылевыми частицами, данный циклон оптимален для тяжелого машиностроения, литейных производств, деревообрабатывающих предприятий и строительной индустрии.

НАЗНАЧЕНИЕ И ОБЛАСТИ ПРИМЕНЕНИЯ

СЦН-40-600х2СП предназначен для очистки газо-воздушных смесей от среднедисперсной и мелкодисперсной пыли в системах аспирации и пневмотранспорта. Основные области применения включают:

• Машиностроение, включая цеха тяжелого машиностроения и литейные производства;
• Химическую промышленность;
• Металлургические комбинаты и горнообогатительные предприятия;
• Строительные объекты и производство стройматериалов;
• Деревообработка и пилорамы;
• Пищевую, фармацевтическую и энергетическую отрасли.
• Технические характеристики и конструктивные особенности

КОНСТРУКЦИЯ СЦН-40-600Х2СП ЦИКЛОНА СО СБОРНИКОМ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

Циклон СЦН-40-600х2СП представляет собой устройство группового исполнения с двумя идентичными циклонными элементами диаметром 600 мм, что обеспечивает эффективное распределение потоков и высокую производительность. В стандартной комплектации оснащён:

• Цилиндрическим корпусом для запыленного воздуха;
• Камерой очищенного газа в виде сборника (обозначение «С»);
• Пирамидальным бункером (обозначение «П») для сбора и выгрузки осажденной пыли.
• Материал изготовления – углеродистая сталь обыкновенного качества. Для работы в агрессивных средах возможно использование нержавеющих сталей AISl304, AISl316L, AISl321, AISl430, AISl316Ti.

ПРИНЦИП ДЕЙСТВИЯ ЦИКЛОНА СЦН-40-600Х2СП

Работа СЦН-40-600х2СП основана на принципах центробежной и инерционной сил, приводящих к эффективному отделению пыли от газо-воздушной смеси:

• Запыленный воздух через входной патрубок поступает в цилиндрическую часть корпуса и закручивается по спирали.
• Центробежная сила перемещает частицы пыли к стенкам корпуса.
• Под воздействием инерции частицы движутся вниз по конусной части к пирамидальному бункеру.
• Очищенный воздух изменяет направление и выходит через вертикальную выхлопную трубу.
• Такая схема обеспечивает минимальные потери давления и высокую степень очистки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА СЦН-40-600х2СП СО СБОРНИКОМ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

при температуре перемещаемой среды 20^оС и барометрическом давлении 760 мм.рт.ст.

ПРЕИМУЩЕСТВА СЦН-40-600Х2СП

• Степень очистки превышает показатели традиционных циклонов типа ЦН-15, СК-ЦН-34 и УЦ-38;
• Вынос пыли на 2,5 раза меньше, чем у ЦН-15, и в 1,5 раза меньше по сравнению с СК-ЦН-34 и УЦ-38 при одинаковых энергозатратах;
• Повышенная интенсивность вращения воздуха обеспечивает оптимальную центробежную сепарацию;
• Минимальная склонность к забиваемости и сниженный абразивный износ;
• Модульная конструкция позволяет легко интегрировать агрегат в существующие системы пневмотранспорта.

КОМПЛЕКТАЦИЯ И ВАРИАНТЫ ИСПОЛНЕНИЯ СЦН-40-600Х2СП ЦИКЛОНА СО СБОРНИКОМ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

• Циклон-основной элемент для вращательного разделения пыли;
• Сборник очищенного газа-обеспечивает объединение потоков и удобство вывода воздуха;
• Пирамидальный бункер-надёжный накопитель пылевого осадка с удобной разгрузкой.
• Возможна поставка с дополнительным антикоррозийным покрытием и усилением для работы в особо агрессивных условиях.

ЦЕНА И УСЛОВИЯ ПОКУПКИ

Цена СЦН-40-600х2СП зависит от комплектации, материала изготовления и объёмов заказа. Компания «Укрвентсистемы» предлагает конкурентоспособные условия поставки, гибкую систему скидок при оптовых закупках и сервисное сопровождение.

Для получения актуального коммерческого предложения и технической консультации рекомендуем обратиться к представителям.

СЦН-40-600х2СП циклон со сборником и пирамидальным бункером – это проверенное временем и технологически обоснованное решение для очистки аспирационного воздуха на крупных промышленных предприятиях. Техническая надежность, высокая производительность и возможность адаптации к специфическим условиям производства делают его оптимальным выбором для инженеров и конструкторов, ориентированных на долговечность и эффективность.
