ЦИКЛОН СЦН-40 НЖ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ – ЦЕНА, КУПИТЬ, ХАРАКТЕРИСТИКИ, РАЗМЕРЫ.

Циклон СЦН-40 НЖ из нержавеющей стали производства компании Укрвентсистема представляет собой промышленный аппарат для высокоэффективной очистки запылённых воздушных и газо-воздушных смесей от сухих, сыпучих и абразивных частиц. Благодаря универсальной конструкции и широкому выбору материалов исполнения (AISI 304, 316L, 321, 430, 316Ti), данный циклон находит применение в системах пневмотранспорта на предприятиях тяжёлого машиностроения, деревообработки, металлургии, химической и пищевой промышленности.

НАЗНАЧЕНИЕ И ОБЛАСТИ ПРИМЕНЕНИЯ СЦН-40 НЖ

Циклон СЦН-40 НЖ предназначен для механической (инерционной) очистки аспирационного воздуха от сухих пылей различного фракционного состава. Эффективен при работе с:

• зерновой, цементной, гипсовой и известковой пылью;
• древесной стружкой, шлифовальной пылью, сажей и копотью;
• металлическими микрочастицами, продуктами резки и сварки.
• Типовые области использования:
• машиностроительные и литейные цеха;
• деревообрабатывающие и пилорамы;
• предприятия по производству стройматериалов;
• элеваторы и зернохранилища;
• складские и производственные вытяжные системы;
• фармацевтика, энергетика и пищевая промышленность.

ПРЕИМУЩЕСТВА ЦИКЛОНА СЦН-40 НЖ

• Высокая эффективность очистки. По степени очистки циклон СЦН-40 НЖ существенно превосходит аналогичные модели ЦН-15, СК-ЦН-34 и УЦ-38.
• Минимальный вынос пыли. Потери пылевых частиц снижены в 2,5 раза по сравнению с ЦН-15 и в 1,5 раза – с СК-ЦН-34 и УЦ-38.
• Повышенная устойчивость к абразивному износу. Благодаря использованию нержавеющих сталей и оптимизированной геометрии корпуса.
• Снижение скорости радиального стока. Это позволяет минимизировать повторное загрязнение потока и повысить КПД всей системы аспирации.
• Меньшая склонность к забиванию. Аэродинамически выверенная форма способствует беспрепятственному прохождению пылевого потока.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ ЦИКЛОНА СЦН-40 НЖ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Циклон СЦН-40 НЖ выпускается в нескольких типоразмерах, с номинальным диаметром корпуса от 400 до 1000 мм, в зависимости от требуемой производительности и аэродинамических параметров системы. Конструкция предусматривает как одиночное, так и групповое исполнение – циклоны могут компоноваться по 2 или 4 единицы, работающие параллельно в едином аспирационном узле.

В зависимости от направления вращения потока, устройство может быть выполнено в исполнении для «правого» либо «левого» закручивания. «Правым» считается вращение по часовой стрелке, если смотреть со стороны выхлопной трубы; «левым» – против часовой.

Бункер для сбора пыли может быть цилиндрическим (обозначение «Ц») или пирамидальным (обозначение «П»), выбор формы зависит от габаритных и компоновочных ограничений. Дополнительно возможно изготовление циклона с камерой очищенного воздуха в виде сборника (обозначение «С»), что особенно актуально при групповом размещении нескольких аппаратов, соединённых на одну магистраль.

Материал изготовления – нержавеющая сталь марок AISI 304, AISI 316L, AISI 321, AISI 430, AISI 316Ti, в зависимости от требований к коррозионной стойкости и механической прочности при контакте с абразивными, химически агрессивными и высокотемпературными средами.

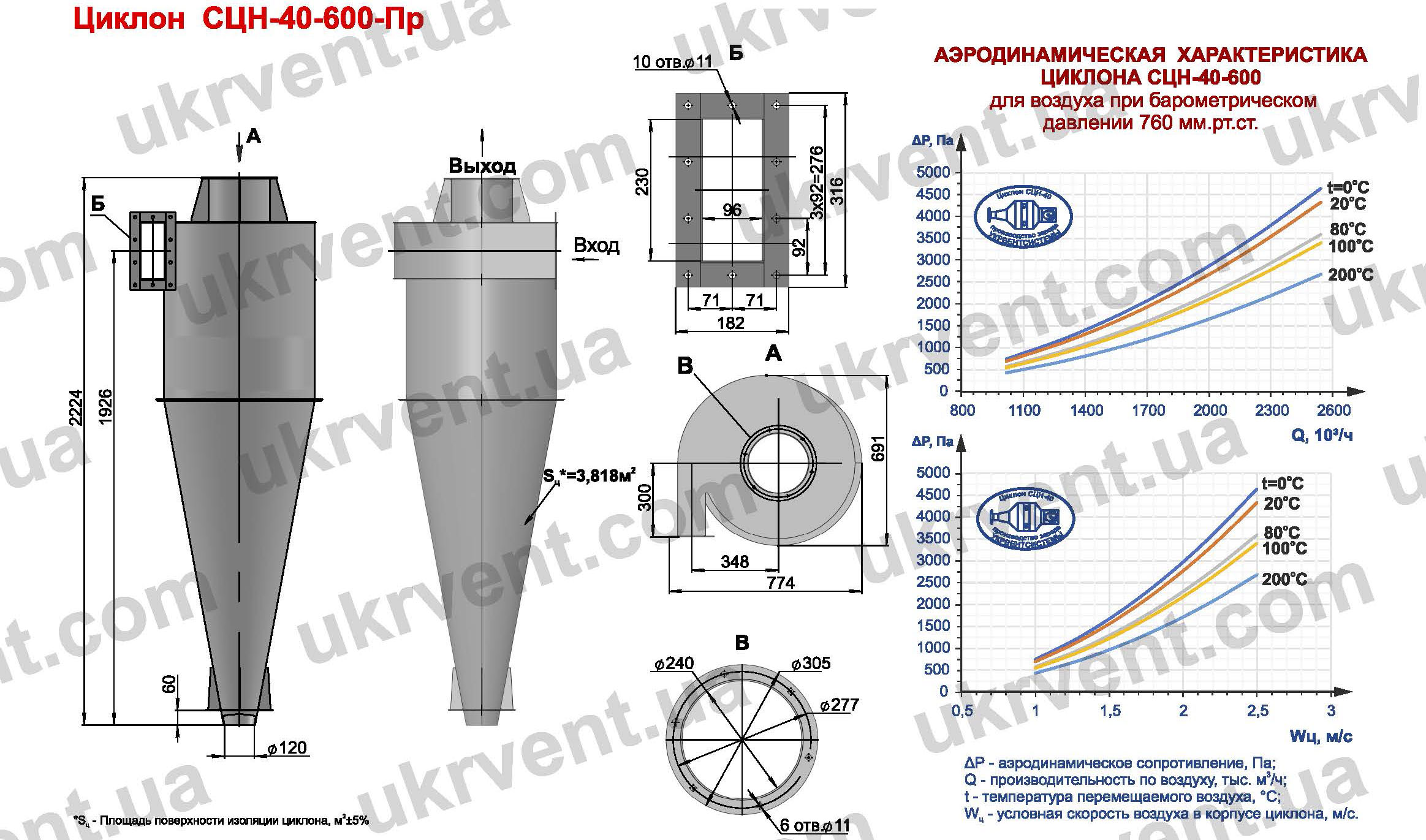

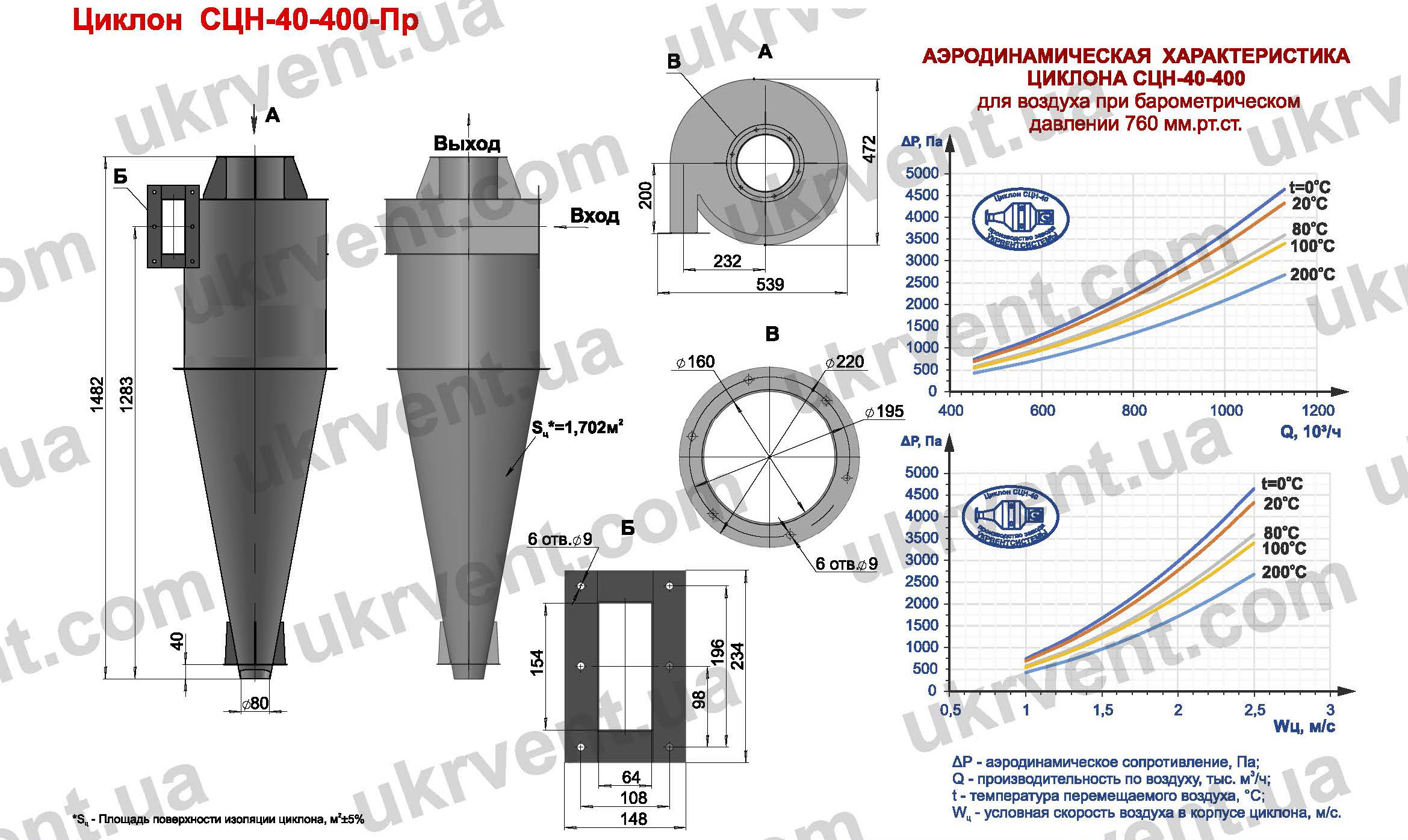

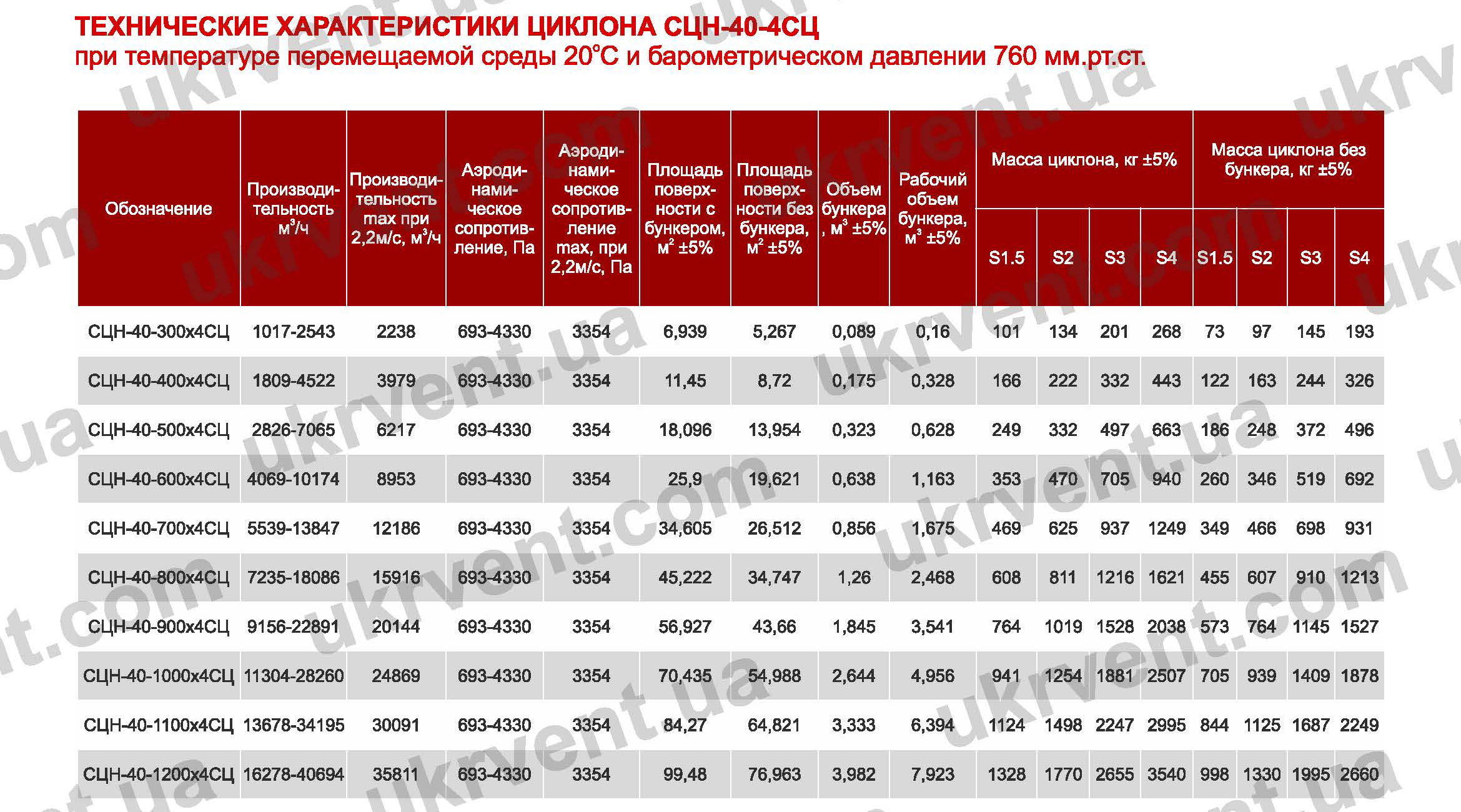

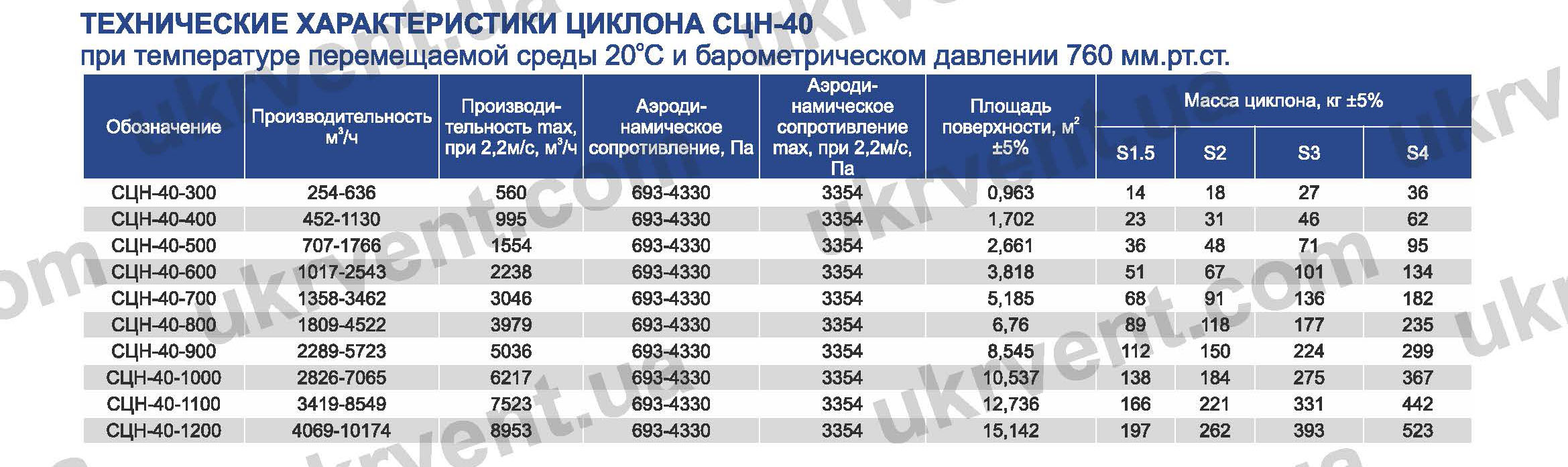

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА СЦН-40 НЖ из нержавеющей стали

при температуре перемещаемой среды 20^оС и барометрическом давлении 760 мм.рт.ст.

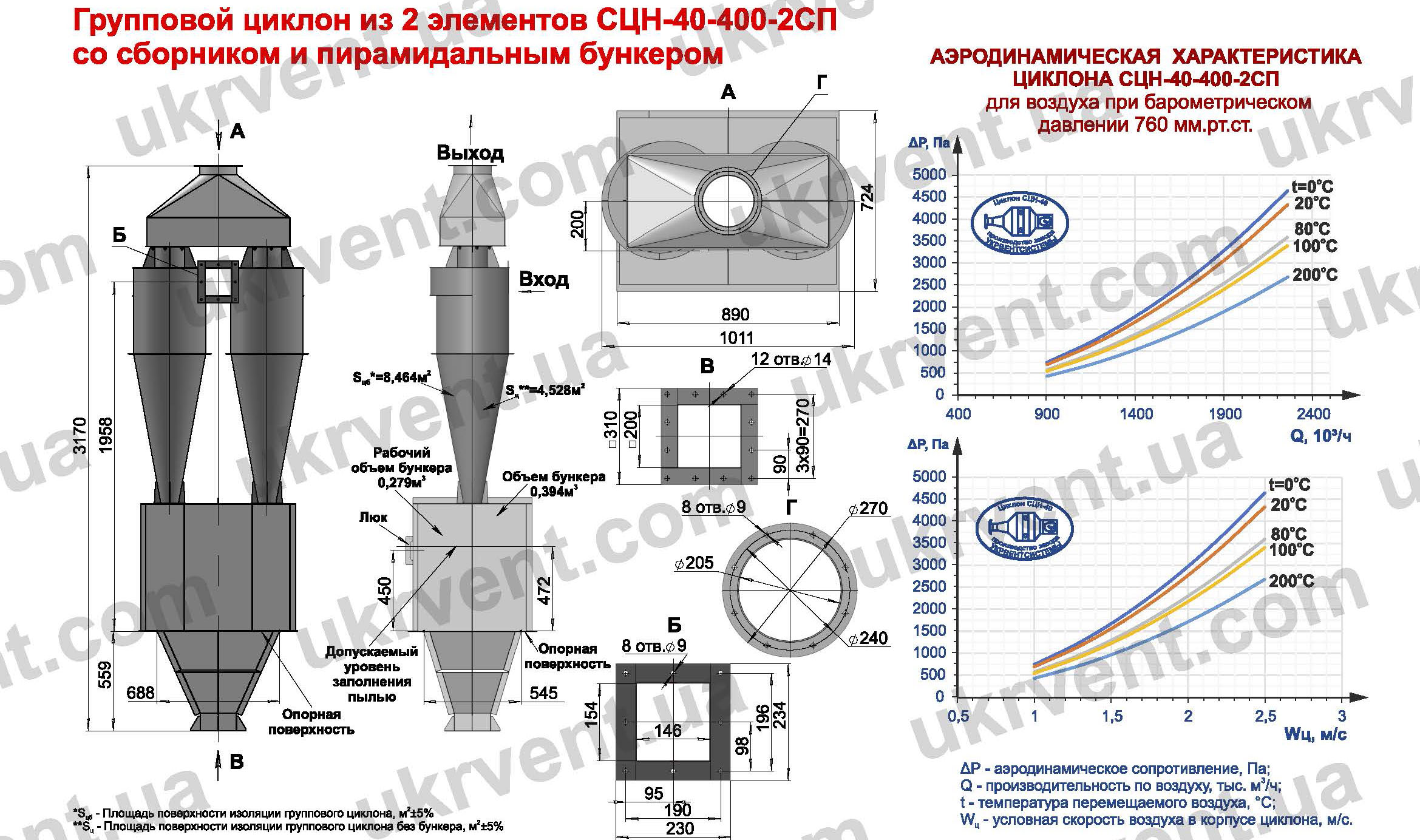

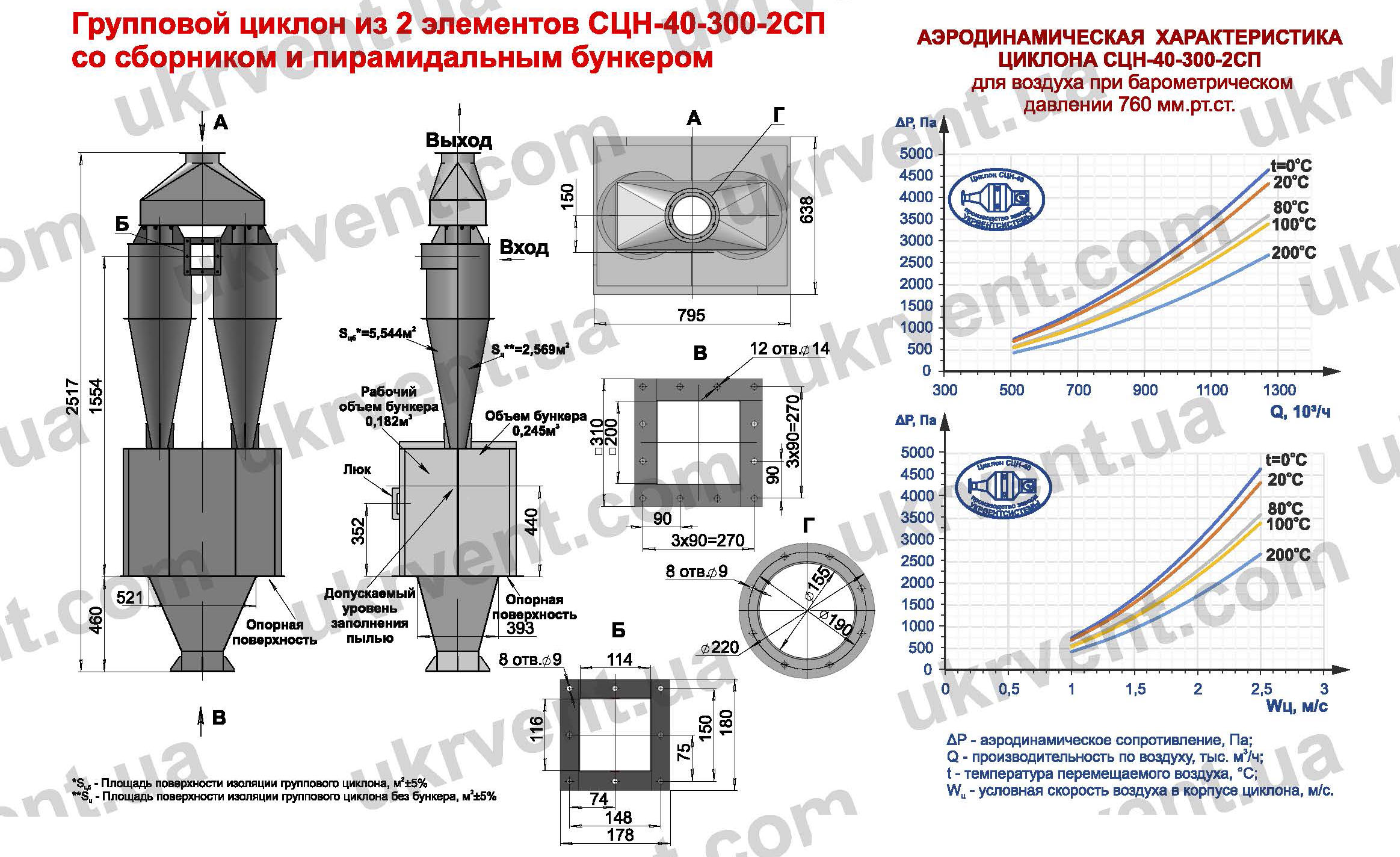

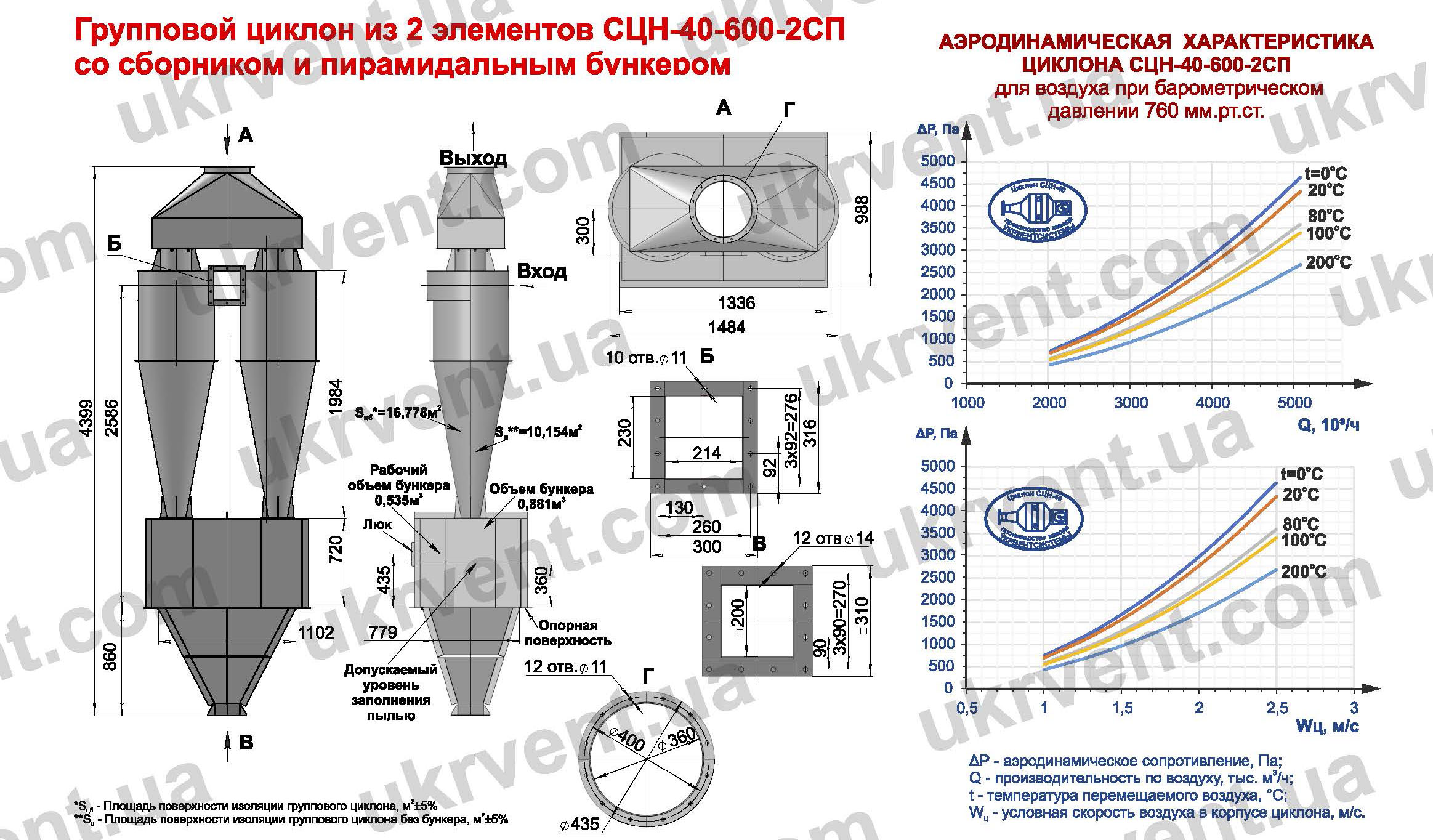

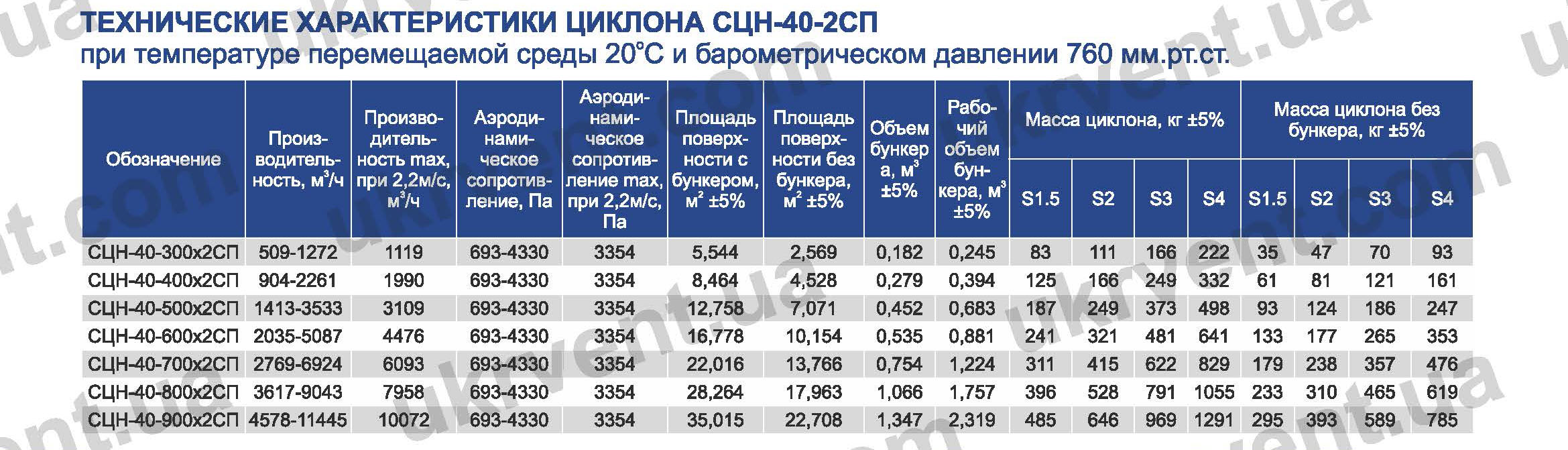

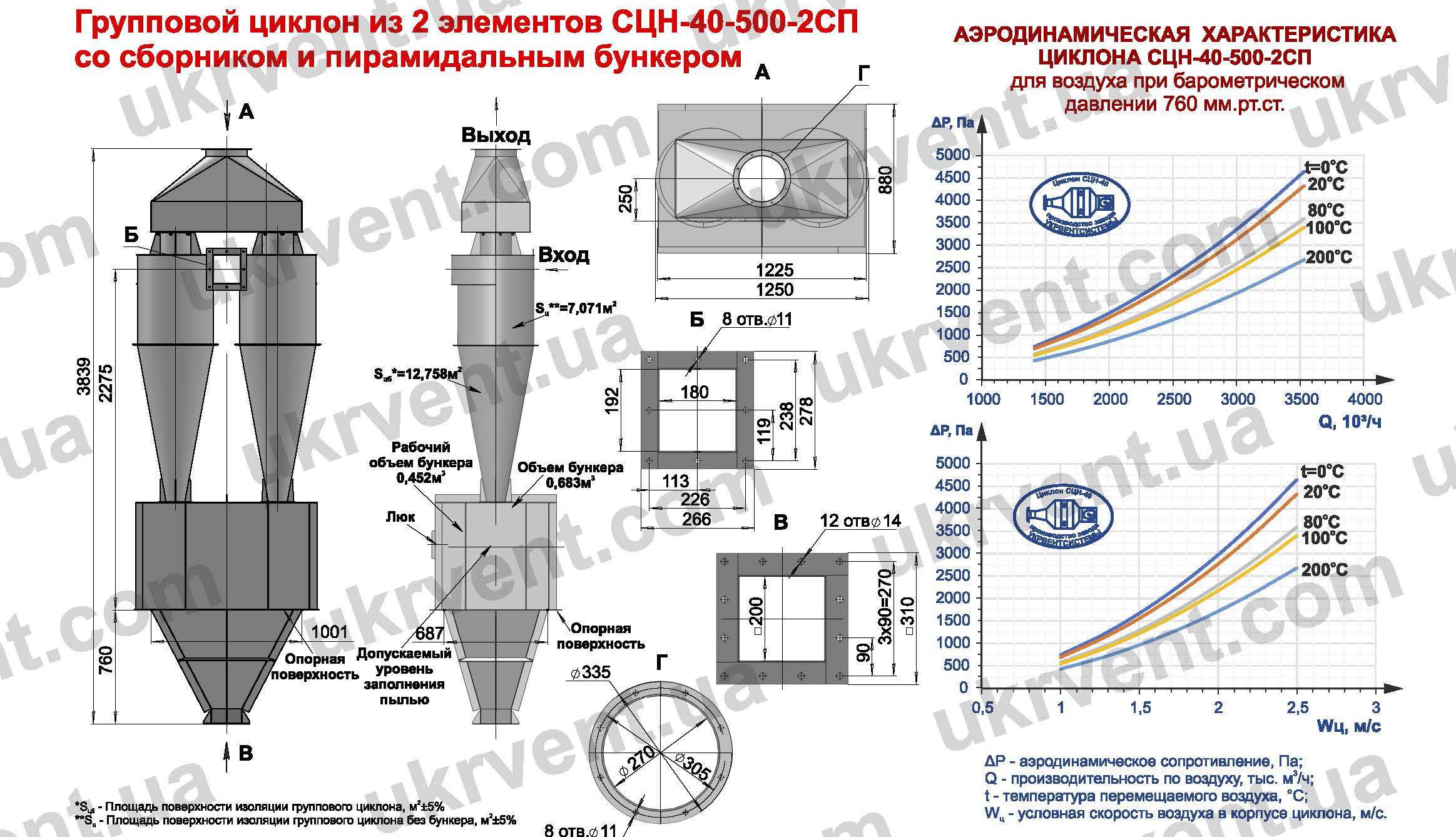

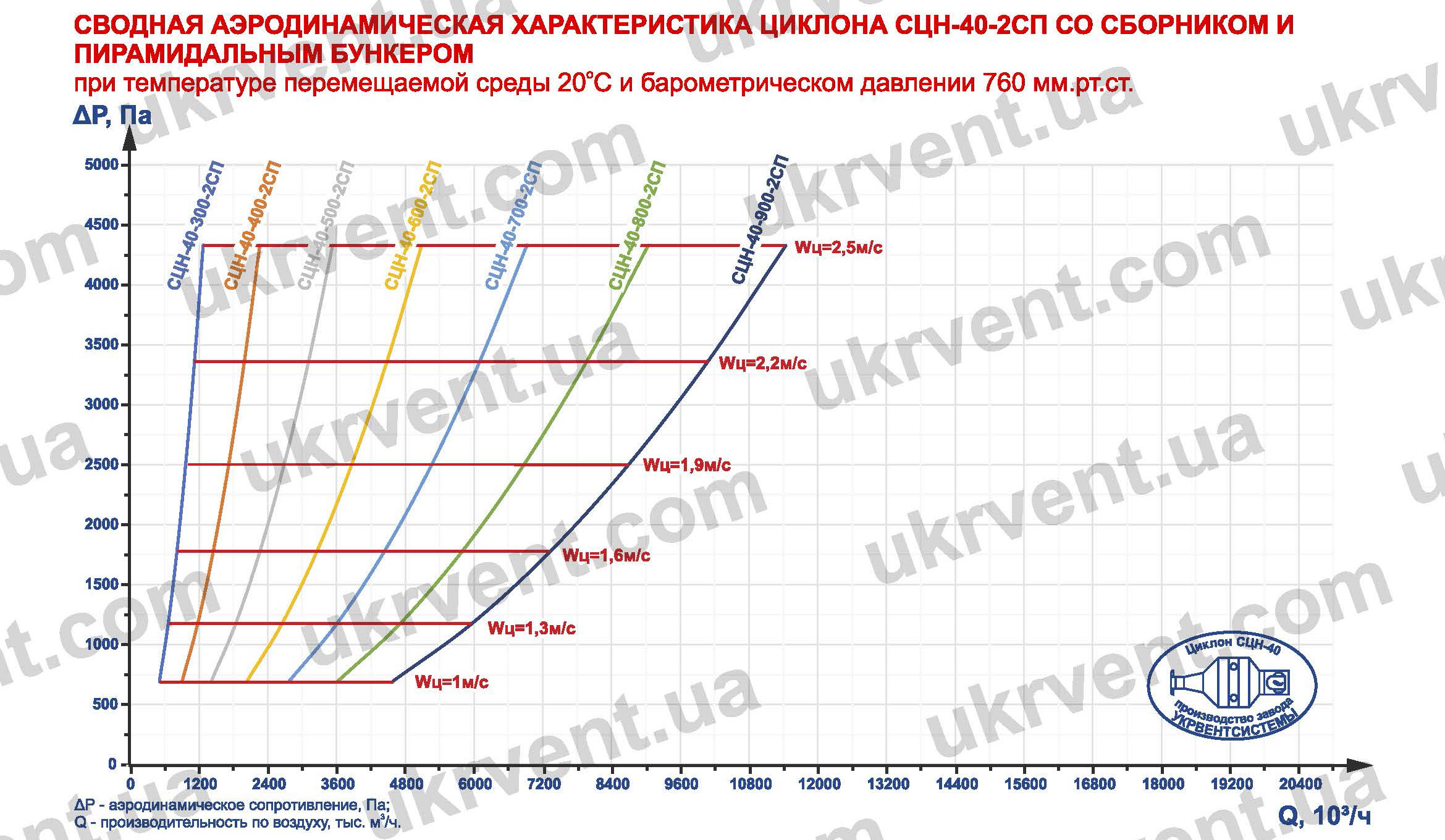

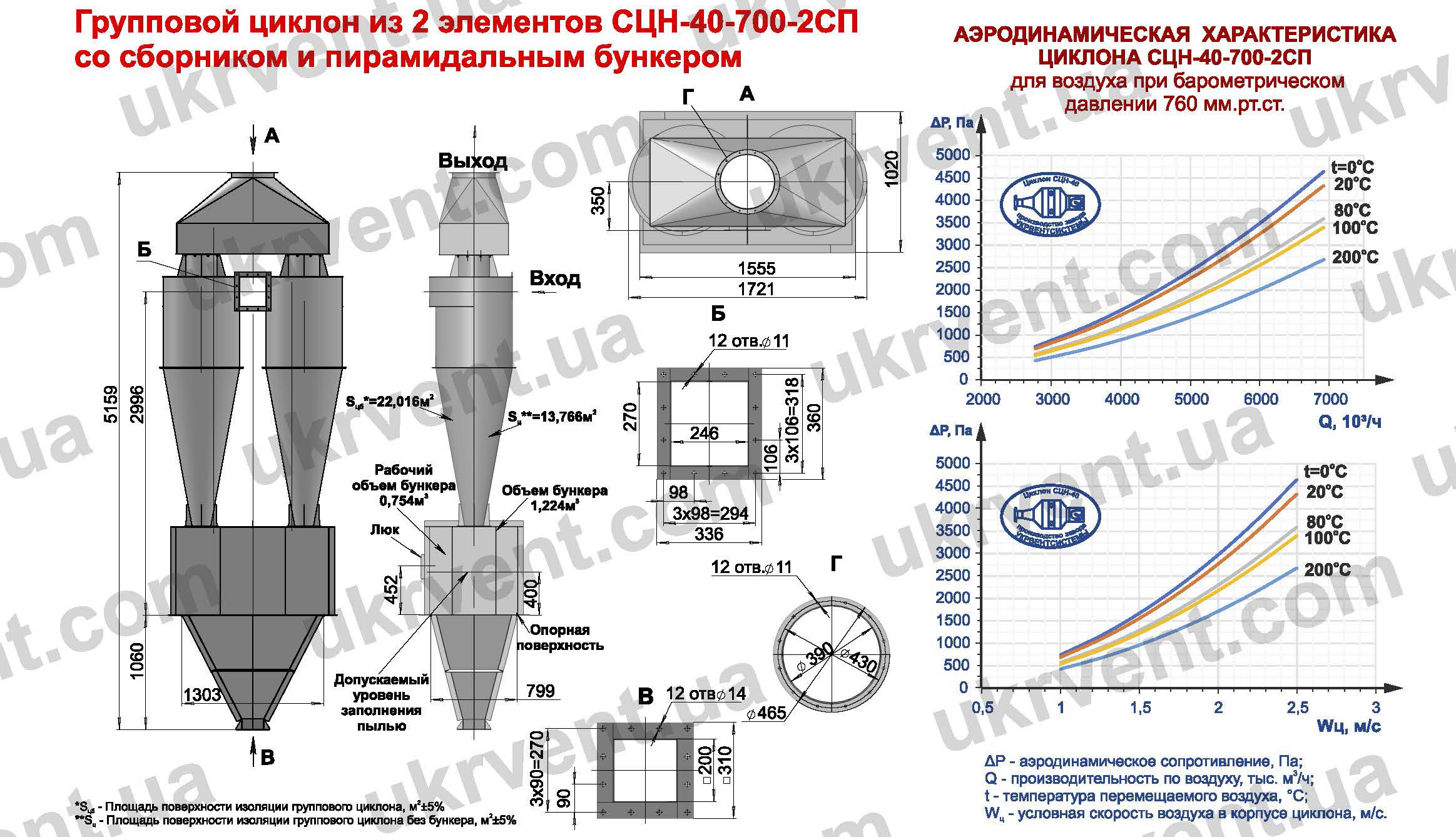

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА СЦН-40-2СП НЖ из нержавеющей стали СО СБОРНИКОМ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

при температуре перемещаемой среды 20^оС и барометрическом давлении 760 мм.рт.ст.

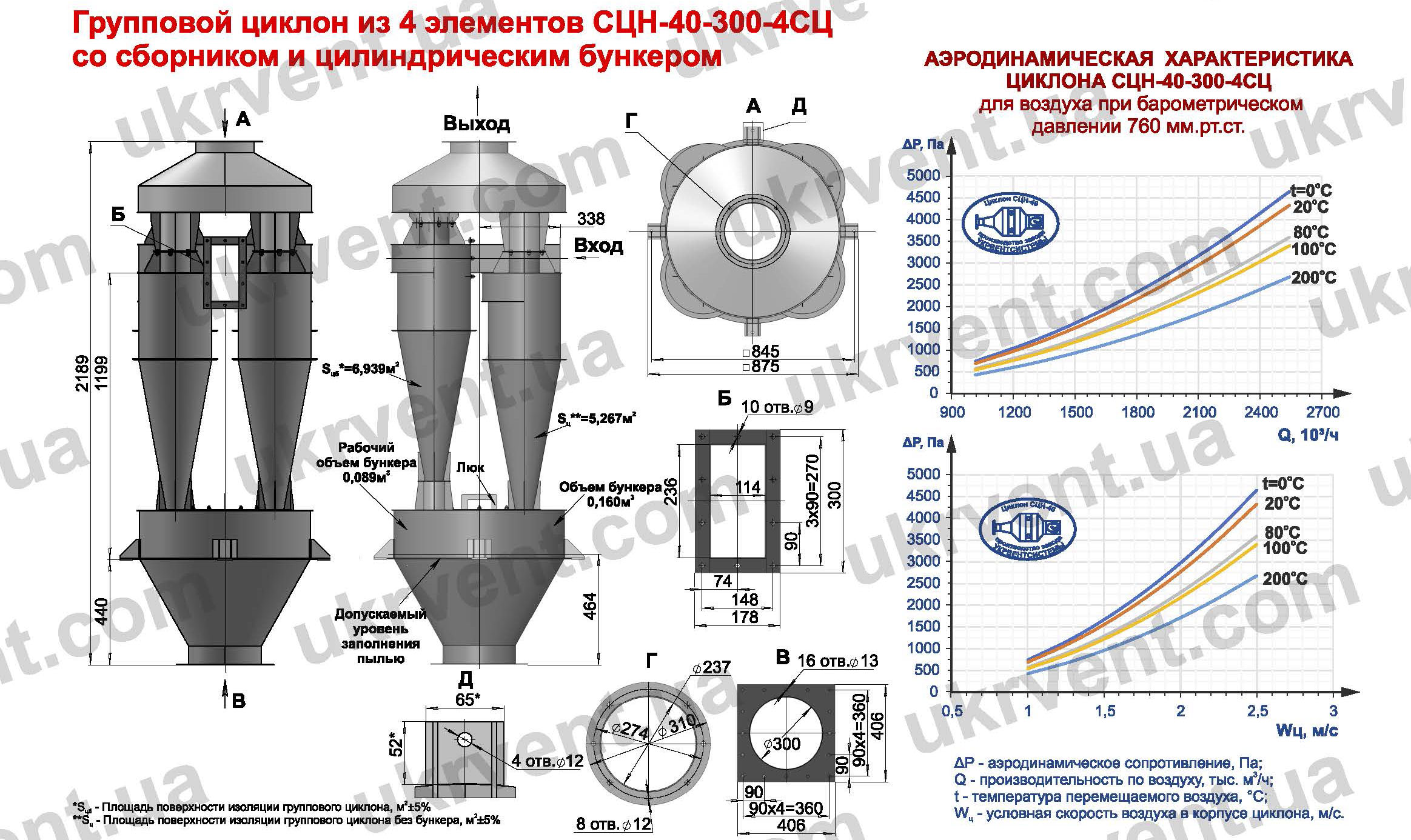

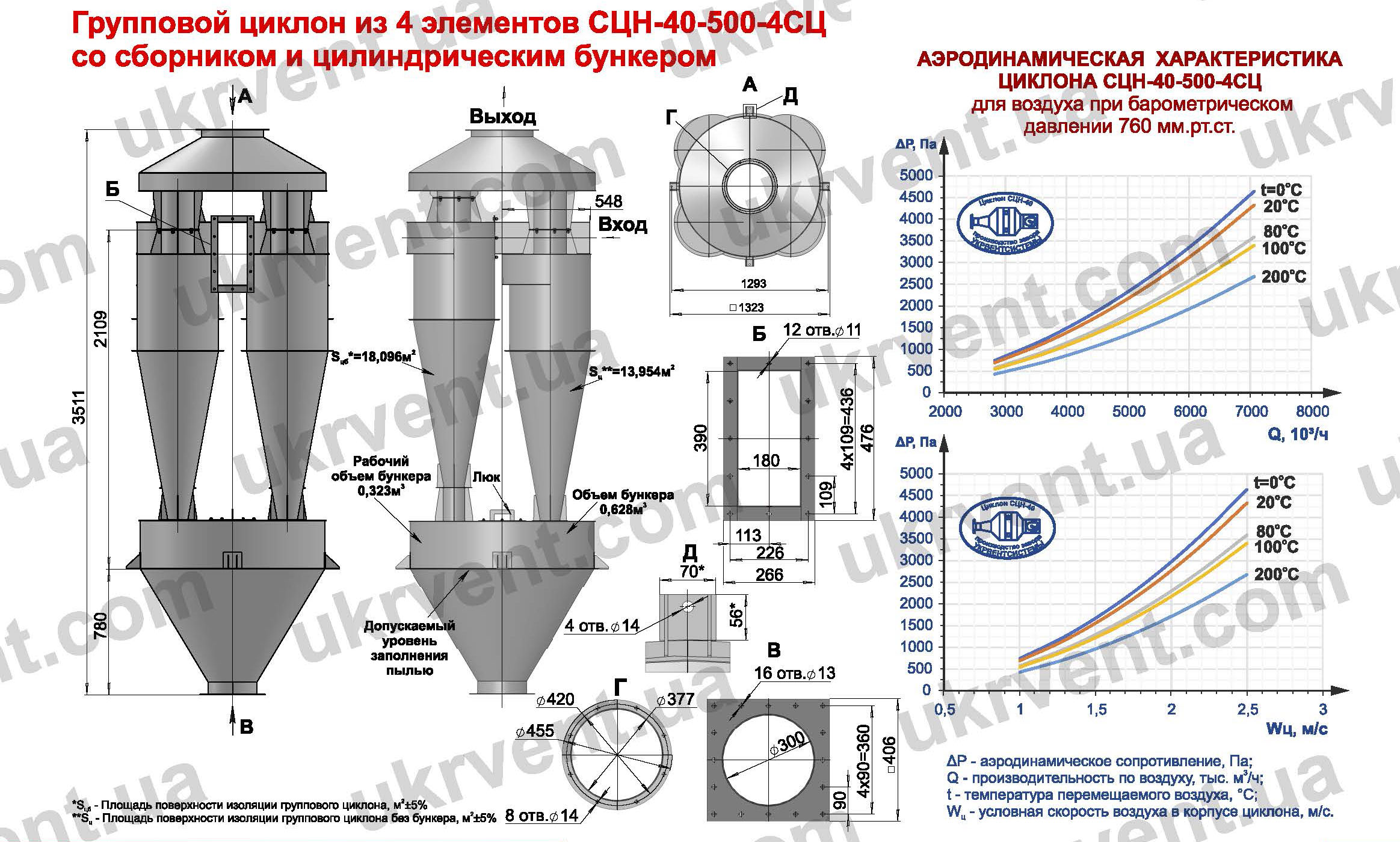

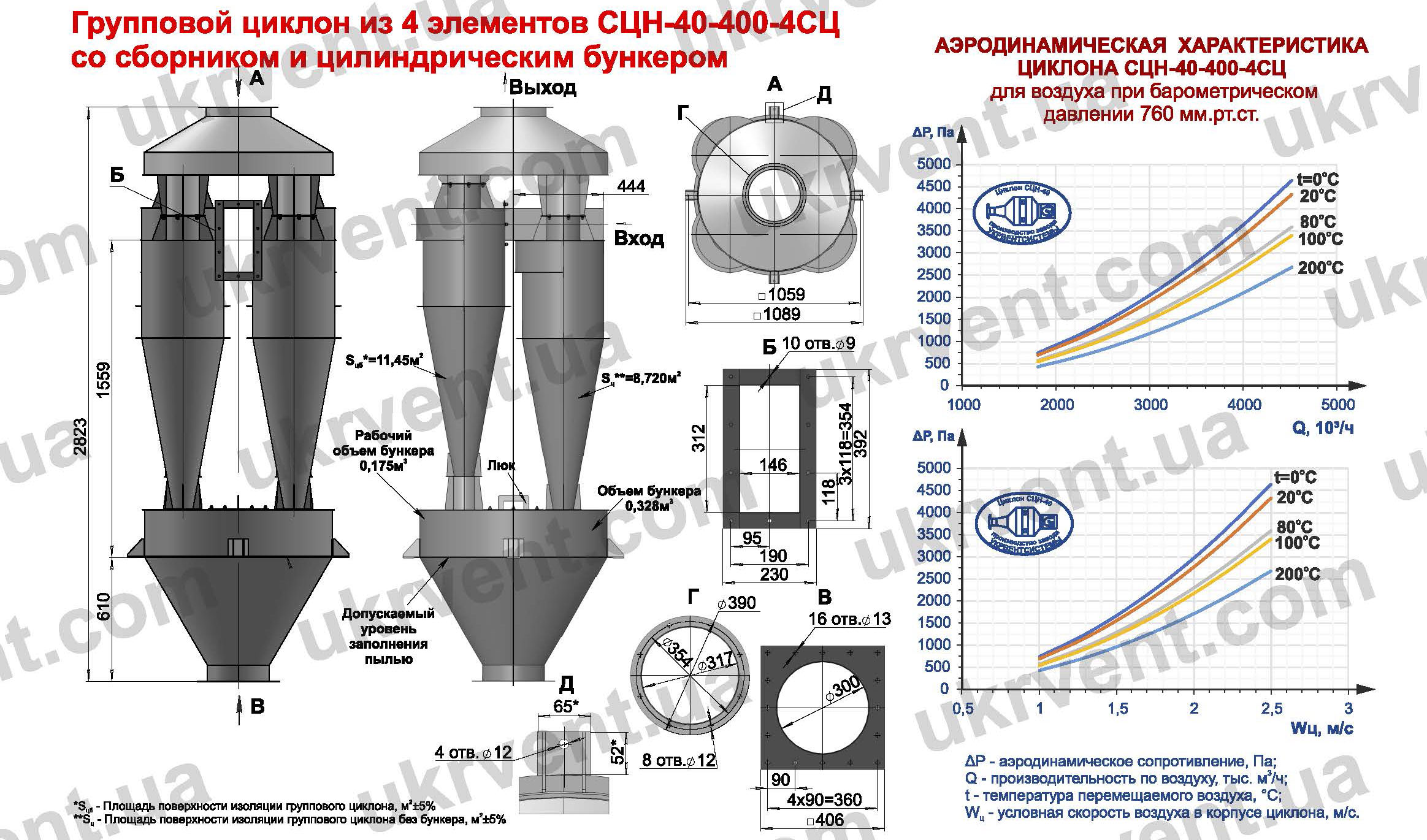

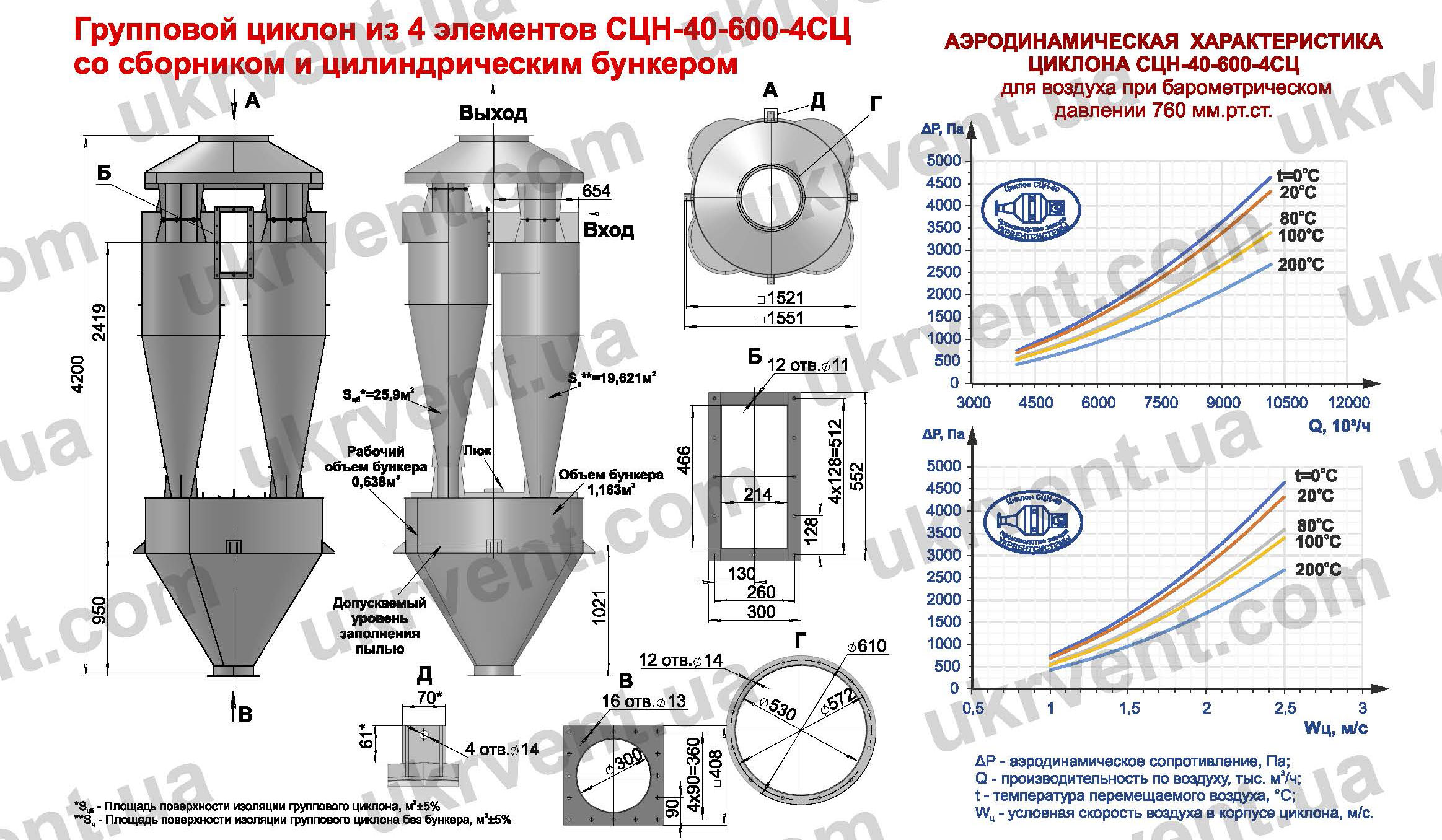

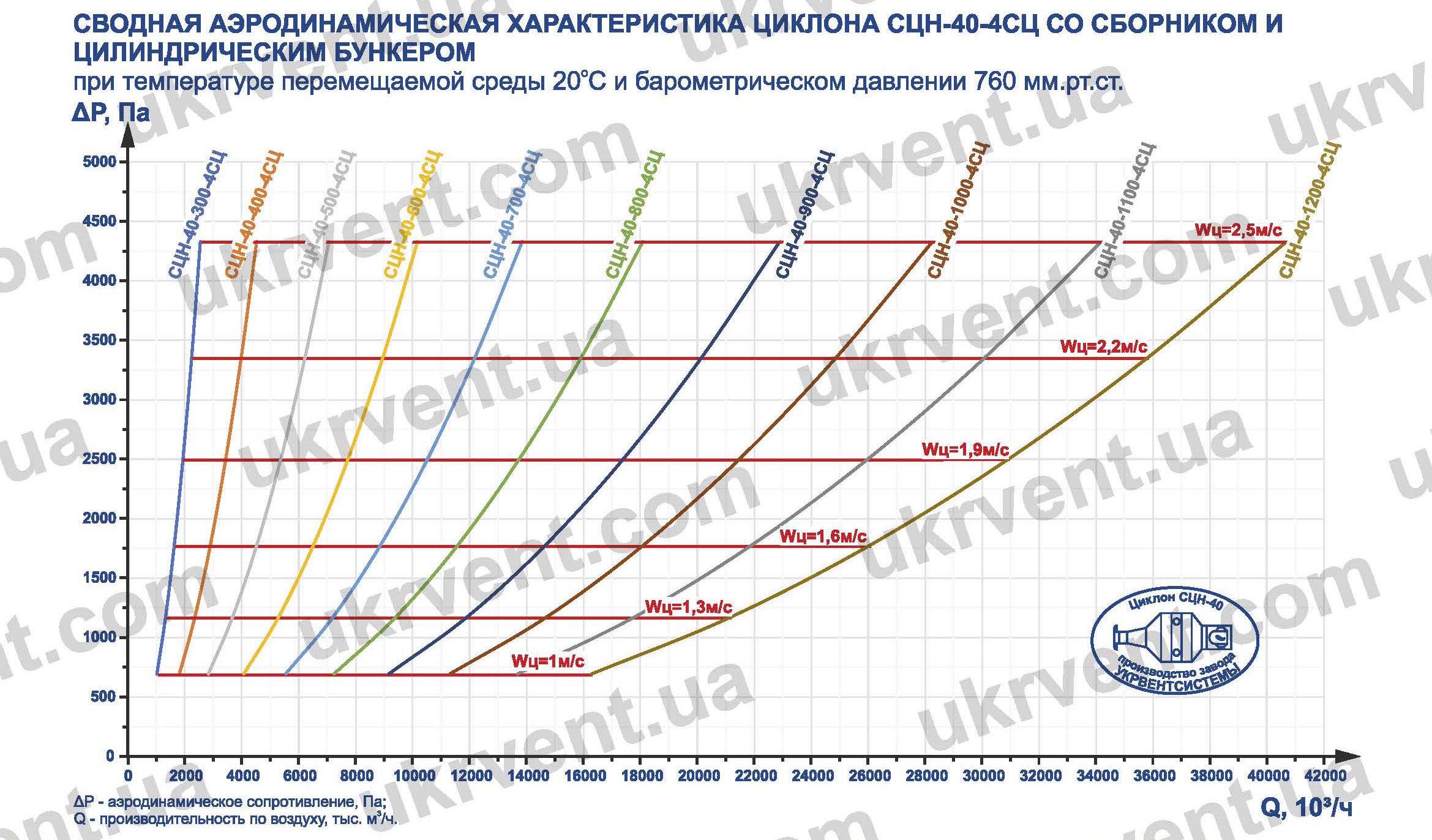

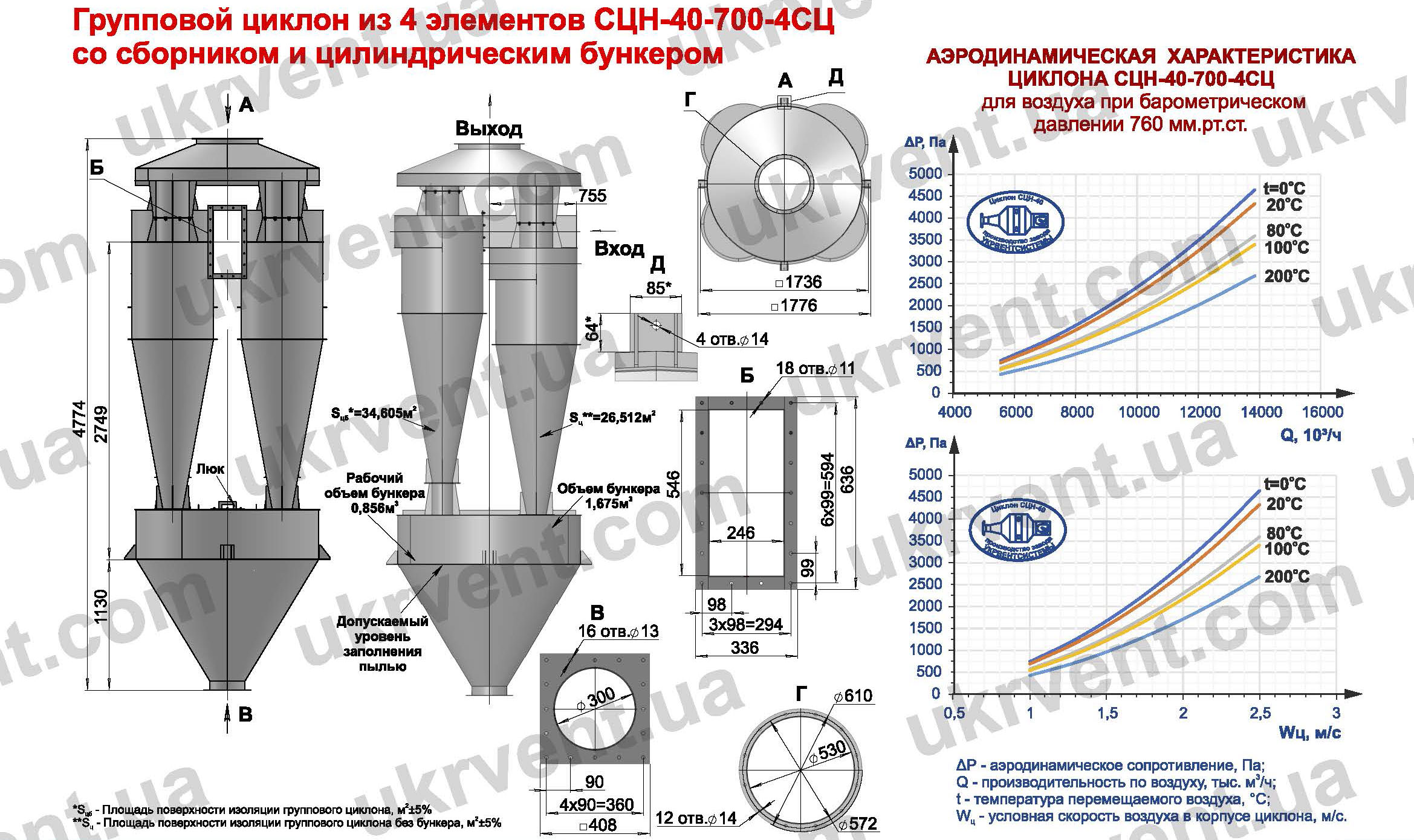

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА СЦН-40-4СЦ НЖ из нержавеющей стали СО СБОРНИКОМ И ЦИЛИНДРИЧЕСКИМ БУНКЕРОМ

при температуре перемещаемой среды 20^оС и барометрическом давлении 760 мм.рт.ст.

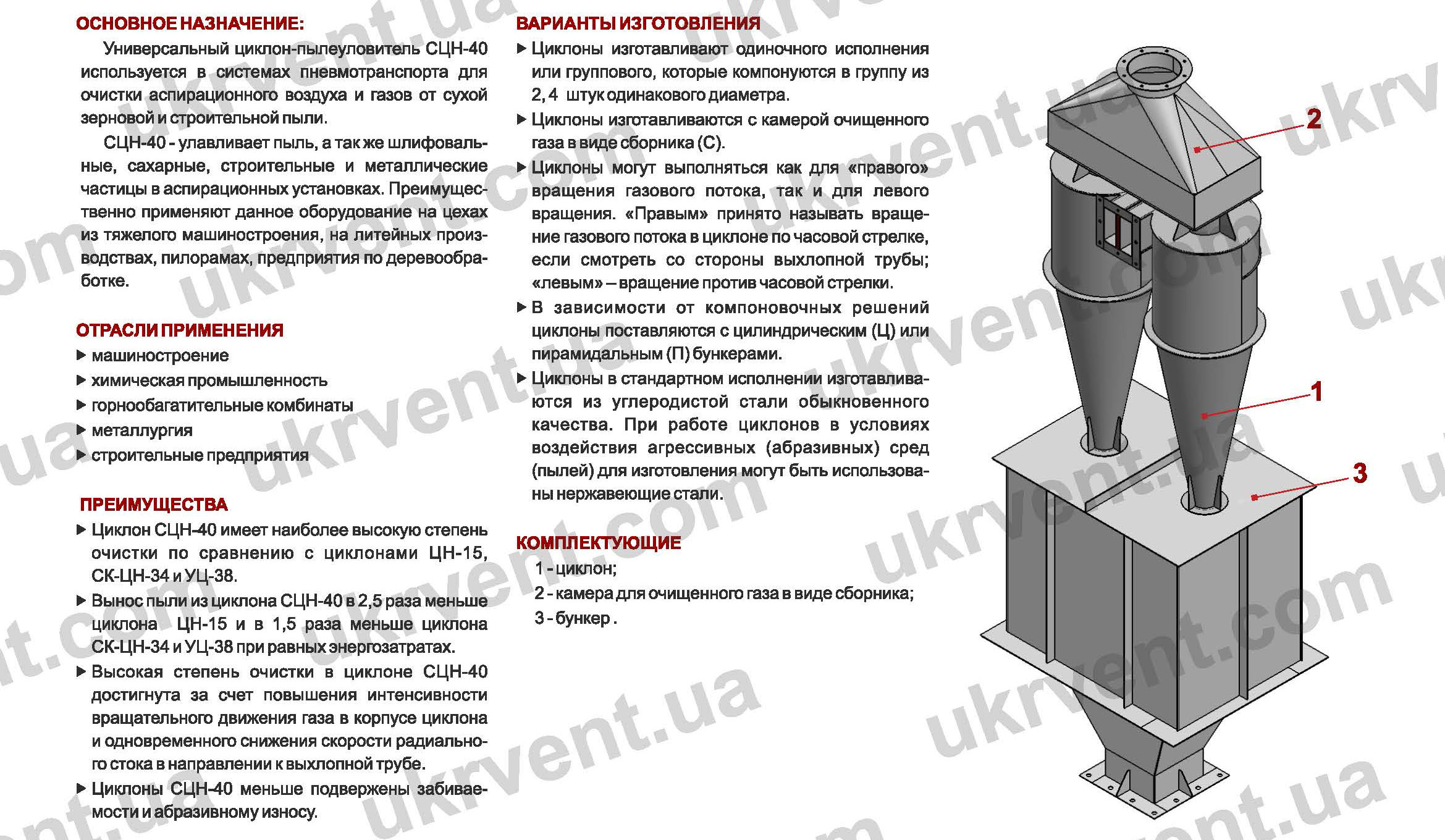

ПРИНЦИП ДЕЙСТВИЯ ЦИКЛОНА СЦН-40 НЖ

Функционирование циклона СЦН-40 НЖ основано на инерционной сепарации твердых частиц из потока. Запылённый воздух поступает через входной патрубок, закручивается в цилиндрической части корпуса, формируя вихрь. Частицы пыли под действием центробежной силы прижимаются к стенкам корпуса и под собственной массой оседают в пылесборный бункер. Очищенный воздух поднимается в центральной зоне вверх и удаляется через выхлопную трубу. В групповом исполнении очищенный поток аккумулируется в сборной камере и направляется в общую вытяжную систему.

• Циклон – основная сепарационная камера.
• Сборник очищенного воздуха – служит для агрегирования и отвода воздушного потока.
• Бункер – предназначен для накопления и выгрузки осевшей пыли.

Изготовление и поставка

Циклон СЦН-40 НЖ изготавливается по индивидуальному техническому заданию. Возможна адаптация под действующие аспирационные системы, проектирование. Предприятие Укрвентсистемы гарантирует соблюдение всех норм ГОСТ и ТУ.

ЦЕНА, КУПИТЬ, ЗАКАЗАТЬ СЦН-40 НЖ

Актуальная цена на циклон СЦН-40 НЖ формируется индивидуально, в зависимости от:

выбранного типа стали (AISI 304 / 316L и др.);

конфигурации установки (одиночная/групповая);

объема поставки и требований к исполнению.

Чтобы купить циклон СЦН-40 НЖ из нержавеющей стали, получить техническую консультацию, чертежи, паспорт и расчет воздухообмена – свяжитесь с отделом инженерных решений Укрвентсистемы.

Циклон СЦН-40 НЖ из нержавеющей стали – это промышленное оборудование, отвечающее высоким требованиям к качеству очистки воздуха на производстве. Оптимально подходит для тяжёлых условий эксплуатации, обеспечивает стабильную работу аспирационных систем и отвечает принципам рационального природопользования. Благодаря проверенной конструкции и техническому совершенству, СЦН-40 НЖ – надежный выбор для главных инженеров, конструкторов и технических директоров.
