БАТАРЕЙНЫЙ ЦИКЛОН БЦ-2-4Х(3+2) – ЗОЛОУЛОВИТЕЛЬ ПРОМЫШЛЕННЫЙ

Батарейный циклон БЦ-2-4Х(3+2) производства компании «Укрвентсистемы» представляет собой высокоэффективное средство для сухого механического улавливания золы и пыли из дымовых газов при сжигании твердых видов топлива. Данное оборудование широко применяется на тепловых электростанциях, в промышленных и коммунальных угольных котельных малой и средней мощности, а также в технологических линиях, требующих эффективного разделения сухих, неслипающихся и неволокнистых частиц.

Устройство применяется в составе газоходов тепловых энергетических установок, преимущественно малой и средней мощности, с котлами типов КЕ, ДКВР, КВ-ТС и аналогичными.

ЭФФЕКТИВНОСТЬ ЦИКЛОНА

улавливание золы, цементной, доломитовой, известняковой, шамотной пыли;
предельная температура обрабатываемого газа — до 400 °С;
максимальное разрежение — до 15 000 Па.

Циклон монтируется на участке газохода до дымососа, обеспечивая предварительную очистку потока с целью снижения абразивного износа оборудования, уменьшения выбросов и соответствия нормативам по запыленности.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ БЦ-2-4Х(3+2)

Циклон выполнен по схеме двух параллельно работающих секций (2С), каждая из которых содержит батарею циклонных элементов.

Количество элементов:

по длине корпуса – 4;
по ширине корпуса – 3+2;
общее количество элементов – 20.

Диаметр циклонного элемента Ø254 мм. Циклон оснащен сборником с горизонтальным выходом (С) и пирамидальным бункером(П). Тип циклона сухой пылеуловитель СП. Циклон монтируется в умеренном климатическом исполнении (У), категория размещения — 1 (наружная установка под навесом или в помещении).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА БЦ-2

при температуре перемещаемой среды 200°С и барометрическом давлении 760 мм.рт.ст.

Обозначение	Циклон БЦ-2-4Х(3+2)
Производительность, м³/ч	14586-18233
Производительность max, при 5м/с, м³/ч	18233
Аэродинамическое сопротивление, Па	388-607
Аэродинамическое сопротивление max, при 5м/с, Па	607
Объем общий, м³	1,43
Объем заполнения пылью, м³	1,19
Площадь поверхности, м²	20,51
Масса не более ±5%, кг	3530

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ БЦ-2-4Х(3+2)

Допустимая запылённость исходного газа до 75 г/м³ (слабо слипающаяся пыль) и до 35 г/м³ (среднеслипающаяся пыль)
Максимальная температура обрабатываемого газа до 400 °С
Максимальное разрежение до 15 000 Па
Эффективность очистки (для частиц >10 мкм) не менее 80%
Количество секций 2 (с возможностью отключения одной)
Тип циклонных элементов с направляющими лопатками (интенсификатор закрутки)

ПРИНЦИП РАБОТЫ ЦИКЛОНА БЦ-2-4Х(3+2)

Устройство представляет собой батарейную систему, включающую две параллельно функционирующие секции с возможностью отключения одной из них посредством шибера, что позволяет гибко регулировать производительность в зависимости от тепловой нагрузки. Очистка происходит за счёт центробежного осаждения твердых частиц из газового потока, поступающего в блок циклонов через подводящий патрубок.

Газовоздушная смесь, поступая через входную распределительную камеру, равномерно распределяется по входному сечению каждой секции, где происходит вихревая сепарация частиц. Очищенный газ после прохождения фильтрующих элементов выходит через выхлопную трубу, а собранная пыль накапливается в общем бункере, откуда периодически удаляется через разгрузочный шибер.

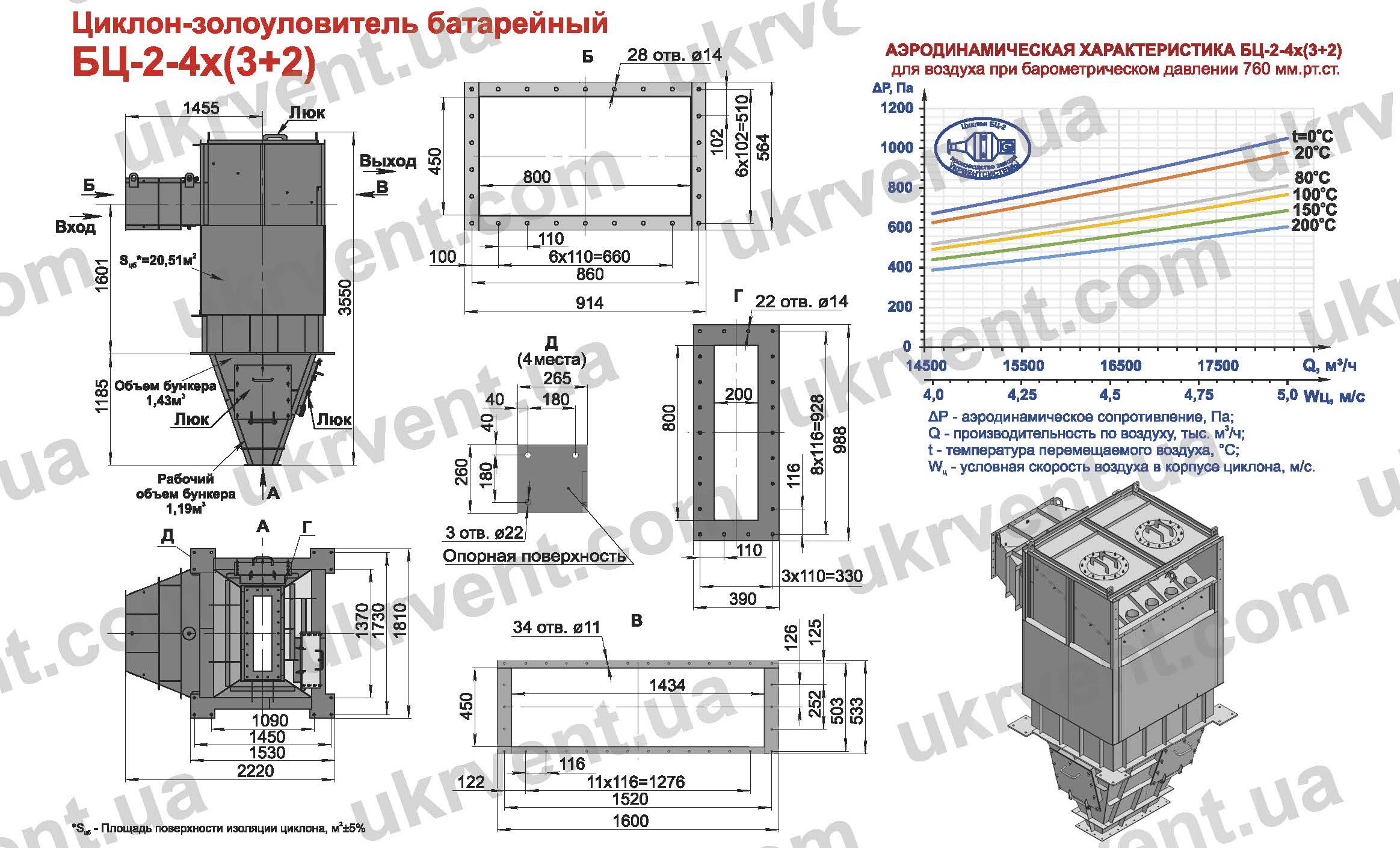

БАТАРЕЙНЫЙ ЦИКЛОН БЦ-2-4Х(3+2) СОСТОИТ ИЗ ЭЛЕМЕНТОВ

1 -подводящий патрубок (шибер);
2 – люк;
3 – бункер;
4- корпус;
5 – выхлопная труба.

Циклон БЦ-2-4Х(3+2) состоит из двух параллельно работающие секций. При небольших нагрузках шибером отключают одну из секций. На верхней панели находится предохранительный клапан.

ПРЕИМУЩЕСТВА ЦИКЛОНА БЦ-2-4Х(3+2)

Надёжность в эксплуатации — отсутствуют движущиеся элементы; устойчива к перепадам давления и температуры.
Регулируемая производительность — отключаемая секция обеспечивает оптимизацию в переходных режимах.
Повышенная ремонтопригодность — модульная структура, разборные циклонные элементы, доступ через люки.
Низкие эксплуатационные затраты — минимальные требования к обслуживанию.
Совместимость с котельными установками массовых серий — стандартные присоединительные размеры.

КУПИТЬ БАТАРЕЙНЫЙ ЦИКЛОН БЦ-2-4х(3+2)

Компания «Укрвентсистемы» предлагает прямые поставки батарейных циклонов серии БЦ-2 различных типоразмеров. Для заказа БЦ-2-4Х(3+2) достаточно направить заявку в отдел продаж. Специалисты подберут комплектующие, а также рассчитают стоимость доставки и монтажа.

В продаже также доступны модификации:

БЦ-2-5х(3+2)
БЦ-2-5х(4+2)
БЦ-2-6х(4+2)
БЦ-2-6х(4+3)
БЦ-2-6х(5+3)
БЦ-2-7х(5+3)
