ЦИКЛОН ЦН-15У: ЦЕНА, КУПИТЬ, ХАРАКТЕРИСТИКИ, РАЗМЕРЫ

Циклон ЦН-15У — это надёжный промышленный пылеуловитель инерционного типа, предназначенный для очистки газов от сухих неслипающихся частиц. Производится вентиляторным заводом «Укрвентсистемы» в соответствии с техническими нормами машиностроительного сектора. Купить ЦН-15У циклон — это обеспечить стабильную работу газоочистной установки при ограничениях по высоте и минимизировать затраты на обслуживание.

ОСНОВНОЕ НАЗНАЧЕНИЕ ЦИКЛОНА ЦН-15У

Циклон ЦН-15У предназначен для удаления из газовых потоков строительной, органической, минеральной и пищевой пыли. Применение ЦН-15У циклона эффективно при работе с сухими и неслипающимися пылевыми фракциями. В отличие от циклона ЦН-15, модель ЦН-15У имеет уменьшенную высоту при незначительно сниженной степени очистки. Это делает её оптимальным решением при ограничениях высоты размещения оборудования.

Циклон ЦН-15У не применяется:

• при наличии капельно-жидкой фазы в газовой среде;
• при возможной конденсации водяных паров;
• при высоком содержании волокнистых или слипающихся частиц.

КОНСТРУКТИВНЫЕ ИСПОЛНЕНИЯ ЦИКЛОНА ЦН-15У

Циклоны ЦН-15У выпускаются в следующих вариантах:

Одиночные и групповые исполнения: возможна компоновка в блоки по 2, 4, 6 или 8 аппаратов одинакового диаметра;

Форма бункера:

• Цилиндрический (Ц) — от 1 до 4 циклонов с максимальным объёмом бункера;
• Пирамидальный (П) — от 1 до 8 циклонов с минимальным объёмом бункера;

Конфигурация камеры очищенного газа:

• В виде улитки (У);
• В виде сборника (С);

Направление вращения потока:

• Правое (по часовой стрелке);
• Левое (против часовой стрелки).

Выбирая ЦН-15У циклон, необходимо учитывать требуемую компоновку и условия монтажа. Цена циклона ЦН-15У может варьироваться в зависимости от типа исполнения, количества блоков и материала изготовления.

МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ ЦИКЛОНА ЦН-15У

Циклоны ЦН-15У изготавливаются:

• из углеродистой стали толщиной от 2 до 8 мм;
• по запросу — из нержавеющей стали для агрессивных или абразивных сред;
• с увеличенной толщиной стенки при повышенных требованиях к прочности и сроку службы.

Выбор толщины металла должен обеспечивать:

• устойчивость при избыточном давлении/разряжении;
• стойкость к абразивному износу и атмосферной коррозии;
• возможность очистки от налипшей пыли без деформации корпуса.

Важно: при деформации цилиндрических и конических частей нарушается аэродинамика, что приводит к снижению эффективности очистки.

ПРЕИМУЩЕСТВА ЦИКЛОНА ЦН-15У ПРОИЗВОДСТВА УКРВЕНТСИСТЕМЫ

• Низкие затраты на монтаж — циклон ЦН-15У поставляется в собранном виде;
• Исключение ошибок при сборке — гарантия заводской геометрии и герметичности;
• Быстрая установка на объекте — минимизация простоев в производственном цикле;
• По желанию заказчика — возможна поставка в разобранном виде.

Купить ЦН-15У циклон от производителя — значит получить готовое решение, проверенное на практике в условиях реального промышленного производства.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ЦН-15У

• Максимальное давление — до 500 кгс/м² (5 кПа);
• Максимальная температура газа — до 400°С;
• Установка — вертикальная, с направлением пылевыпуска вниз;
• Герметичность — обязательное условие эффективной работы;
• Изоляция — при работе с горячими газами требуется тепловая изоляция корпуса.

Рекомендуемые скорости газа в цилиндрической части:

При абразивной пыли: 2–2,5 м/с;

При неабразивной: 2–6 м/с.

Важно: исключить конденсацию влаги — разница между температурой газа и точкой росы должна быть не менее 10–25°С.

ПРИНЦИП РАБОТЫ ЦИКЛОНА ЦН-15У

Циклон ЦН-15У очищает газовую среду за счёт центробежной силы, возникающей при закручивании воздушного потока. Пыль оседает вблизи стенок и поступает в пылевой бункер, а очищенный воздух выходит через выхлопную трубу.

• Вход воздуха через патрубок;
• Винтовое нисходящее движение потока;
• Отделение частиц вблизи стенок;
• Осаждение пыли в бункере;
• Удаление очищенного воздуха через выхлопной патрубок.

МОНТАЖ ЦИКЛОНА ЦН-15У: ТРЕБОВАНИЯ И РЕКОМЕНДАЦИИ

• Установка — вертикально, с нижним выпуском;
• Предусмотрен жёсткий монтаж при размещении на улице;
• Обязателен свободный доступ для обслуживания;
• При монтаже на нагнетательном тракте — герметичность конструкции;
• Перед циклоном рекомендуется установка прямолинейного газохода;
• Важно обеспечить равномерное распределение потока по сечению.

Для эффективного обслуживания циклона ЦН-15У предусмотрены люки:

• В нижней части конуса;
• В корпусе улитки;
• В пылевом бункере.

ОБСЛУЖИВАНИЕ И ЭКСПЛУАТАЦИЯ ЦН-15У – РЕКОМЕНДАЦИИ

Ежедневно:

• Проверка герметичности соединений;
• Контроль работы пылевых затворов;
• Осмотр манометров и термометров;

2 раза в смену:

• Контроль показаний расхода воздуха;
• Очистка от пыли входного патрубка;
• 2 раза в год:
• Внутренний и внешний осмотр;
• Проверка теплоизоляции;
• Ремонт и замена изношенных частей;

Заварка неплотностей.

Пылевыгрузные устройства:

• При непрерывной работе — отключаются через 5–10 мин после остановки вентиляции;
• При периодической — открываются перед остановкой установки;

Остатки пыли в бункере должны быть удалены до остывания, чтобы избежать образования пробок.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ ЦИКЛОНА ЦН-15У

Все размеры, конструктивные элементы и характеристики ЦН-15У циклона соответствуют промышленным стандартам и нормам машиностроительного оборудования. Для получения точных размеров и схем присоединения — обращайтесь в отдел технической поддержки ООО «Укрвентсистемы».

ГДЕ КУПИТЬ ЦИКЛОН ЦН-15У: ЦЕНА И ПОСТАВКА

«Укрвентсистемы» предлагает купить ЦН-15У циклон напрямую с завода-изготовителя. Стоимость зависит от диаметра циклона, варианта исполнения, толщины металла и выбранной комплектации. Возможна доставка по Украине и в страны ближнего зарубежья. Сроки производства и поставки оговариваются индивидуально.

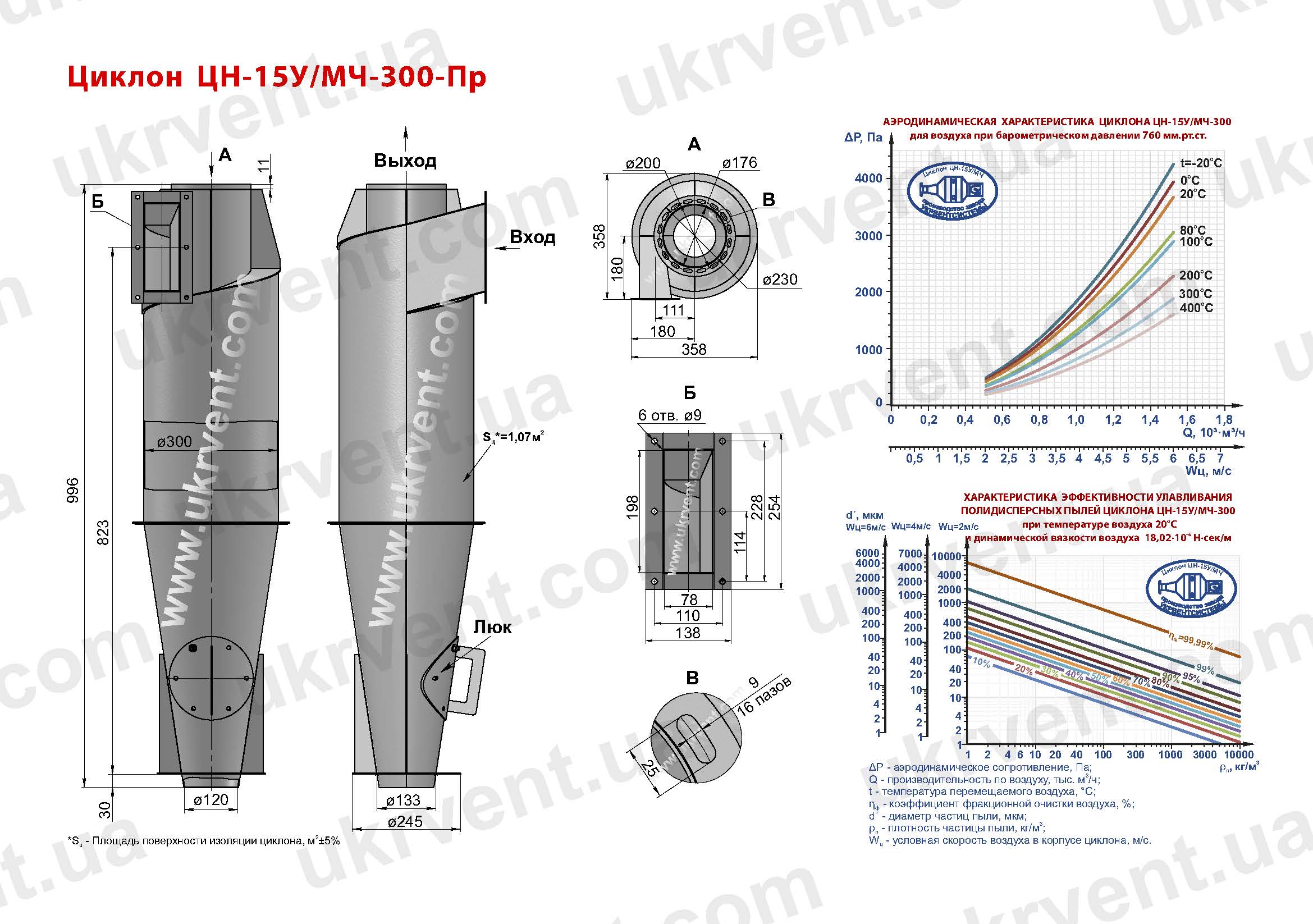

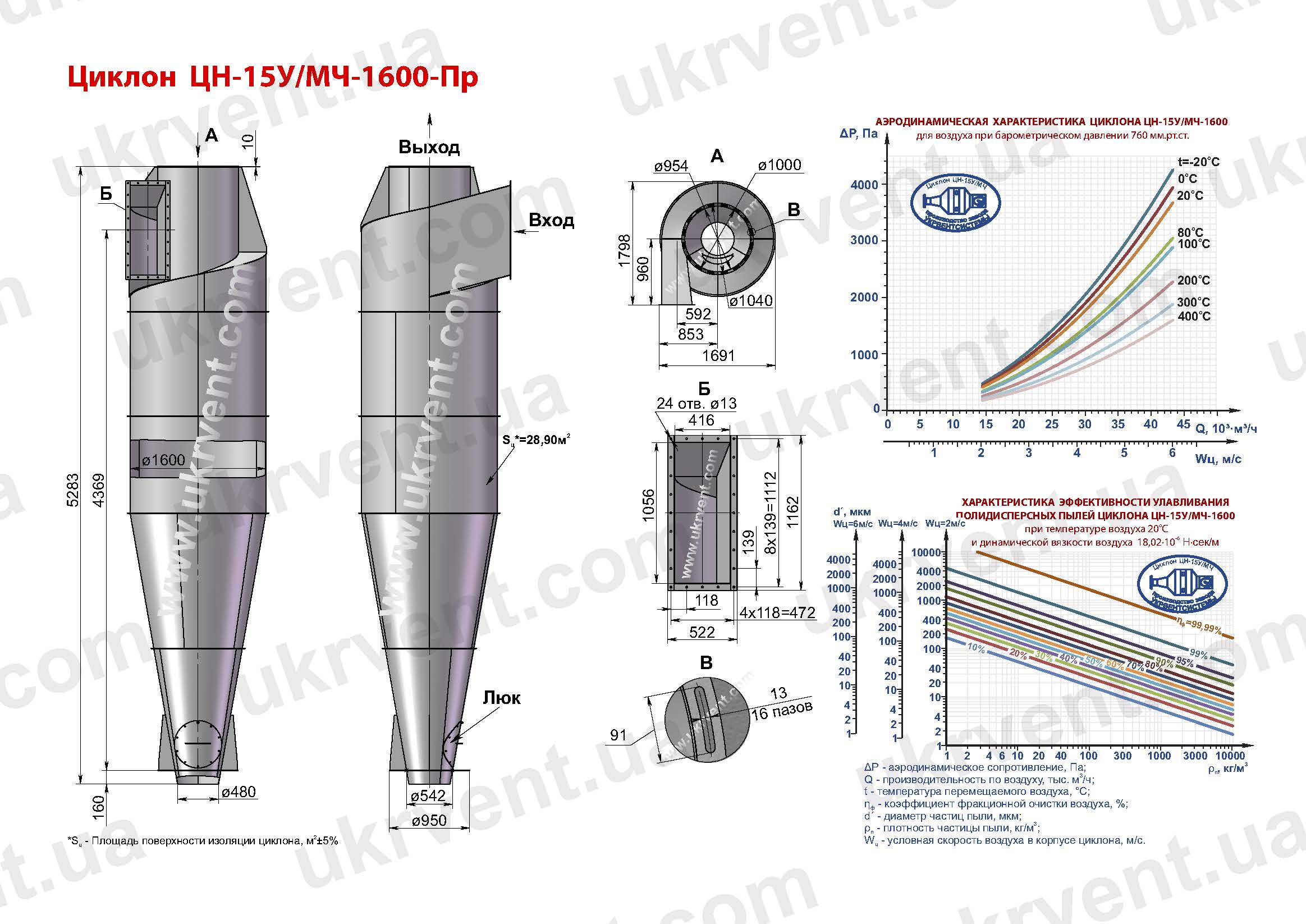

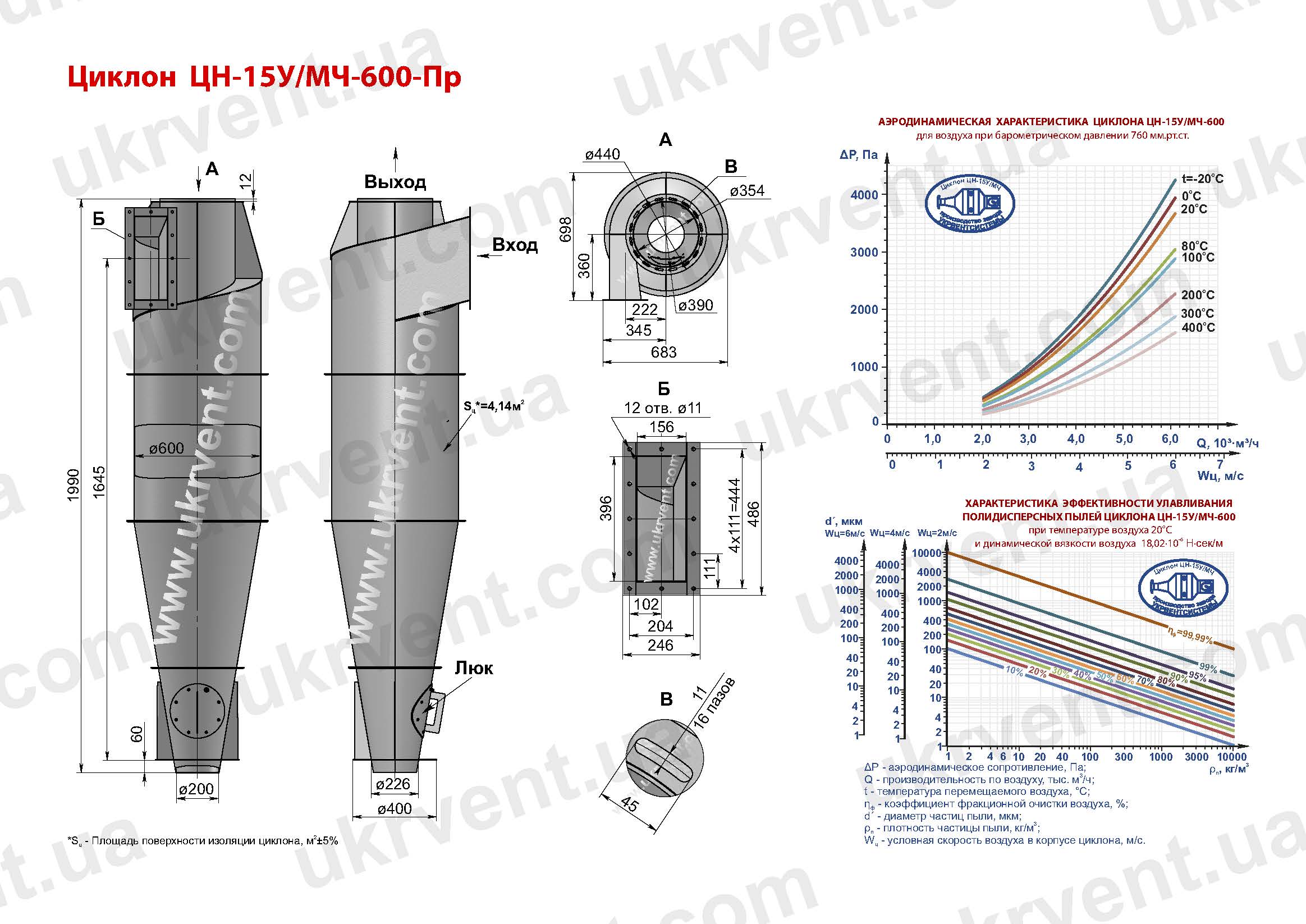

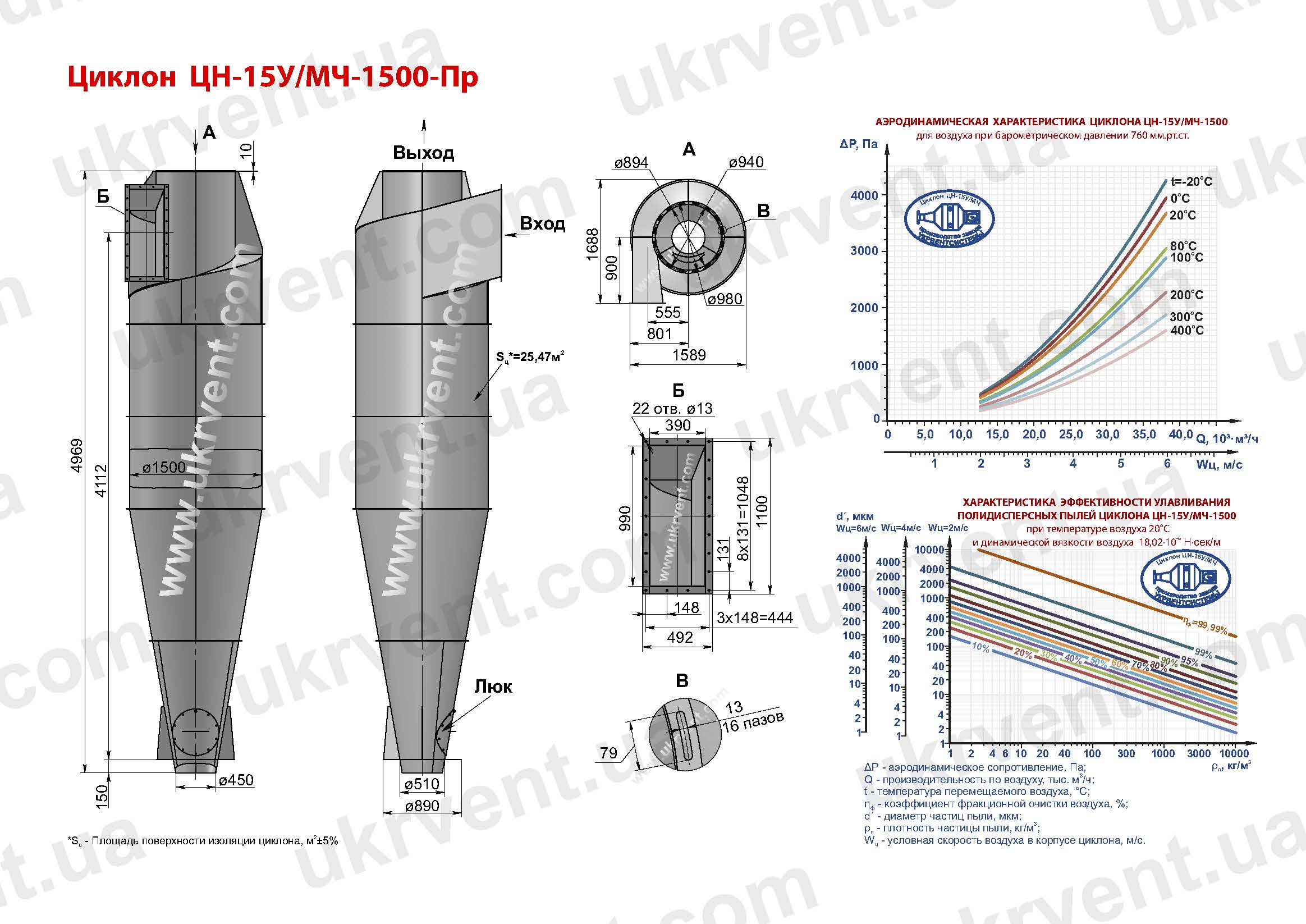

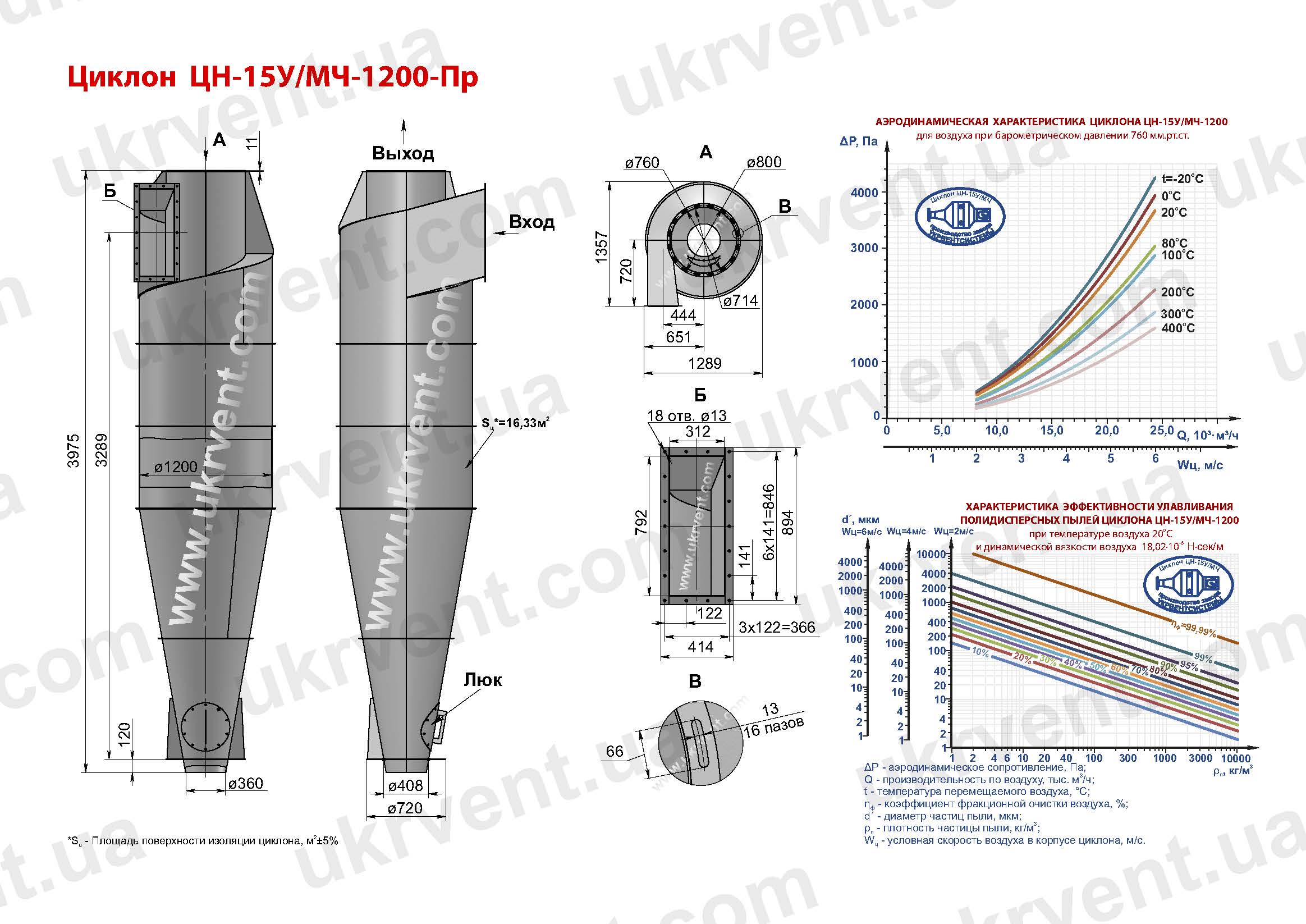

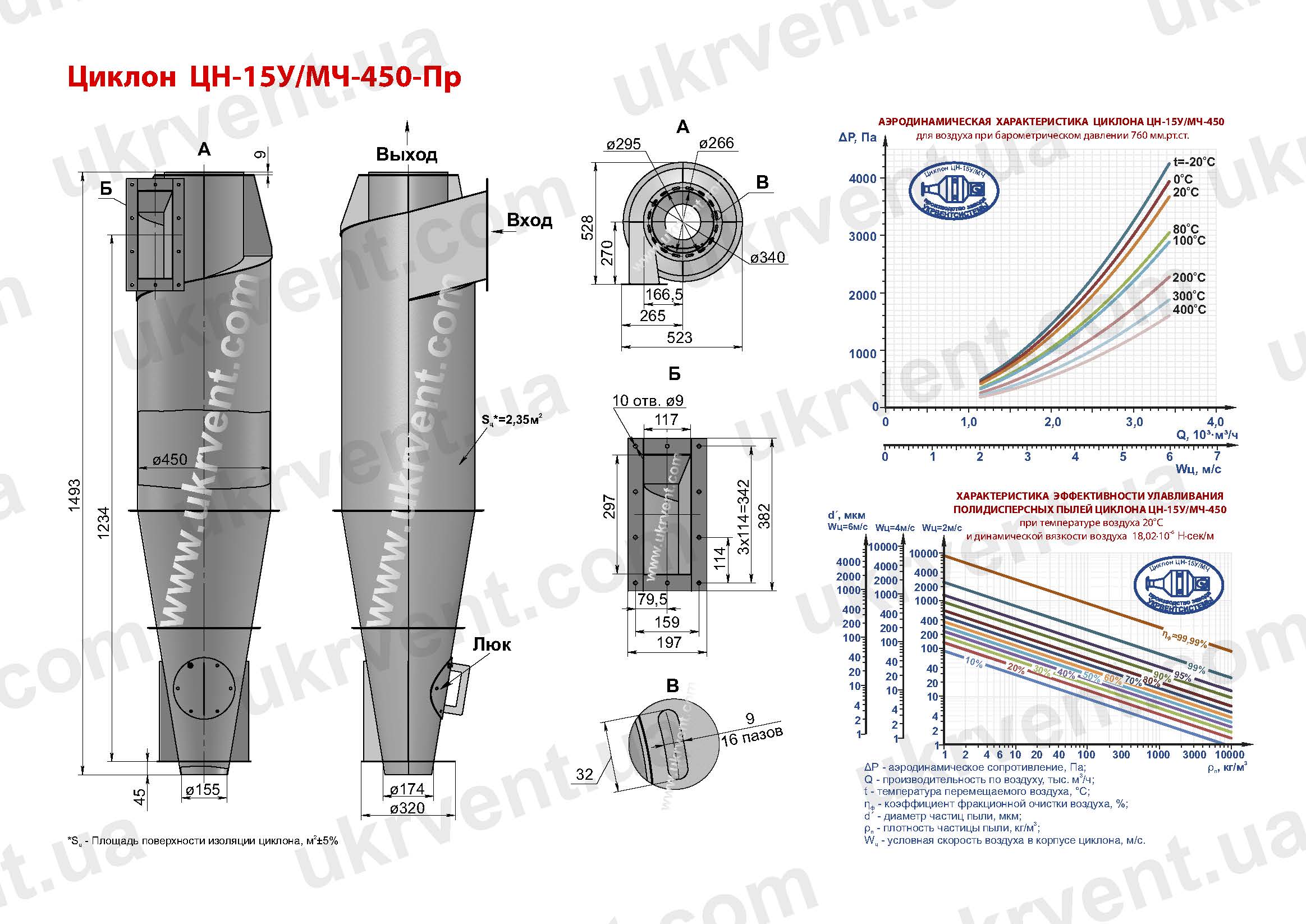

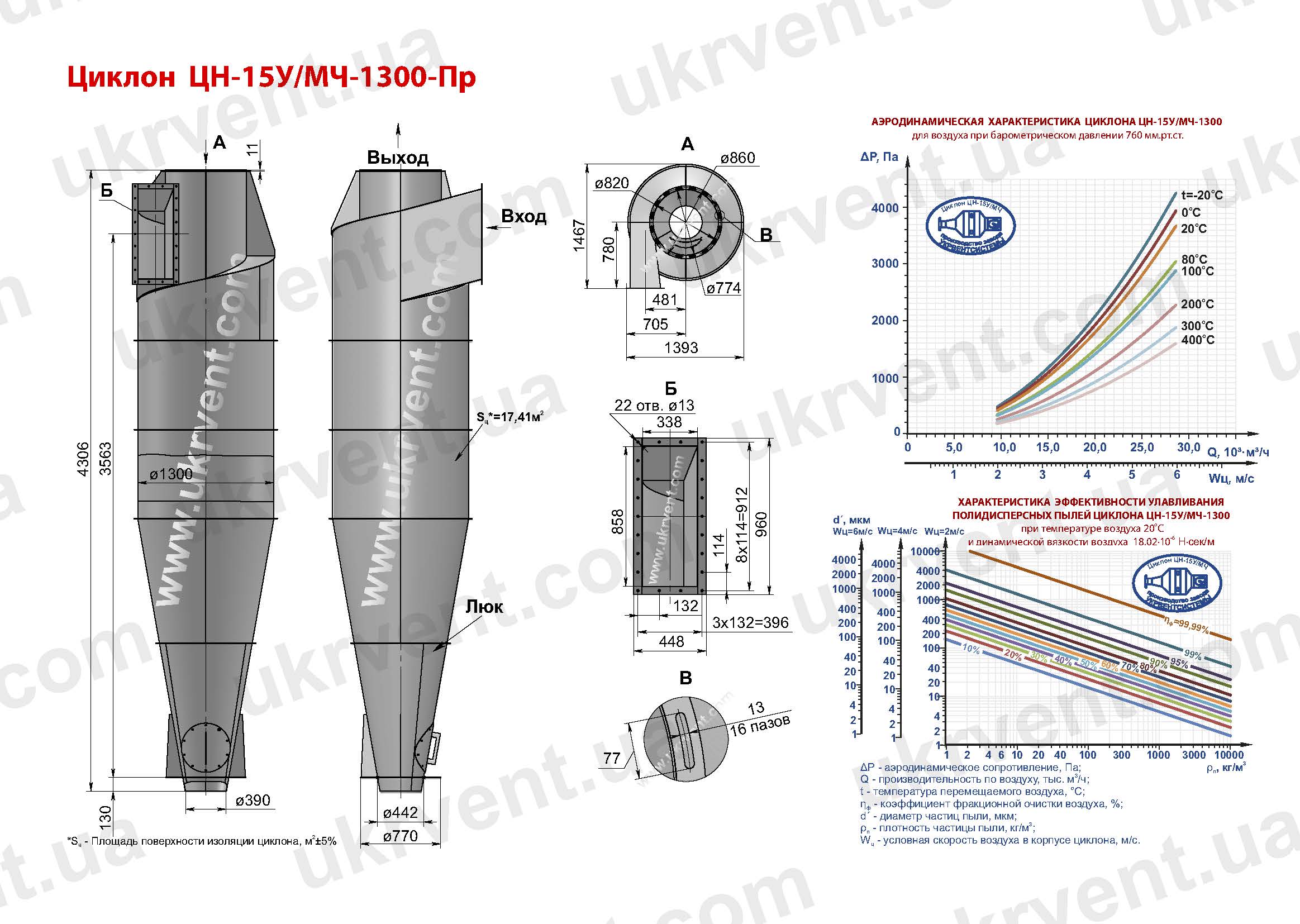

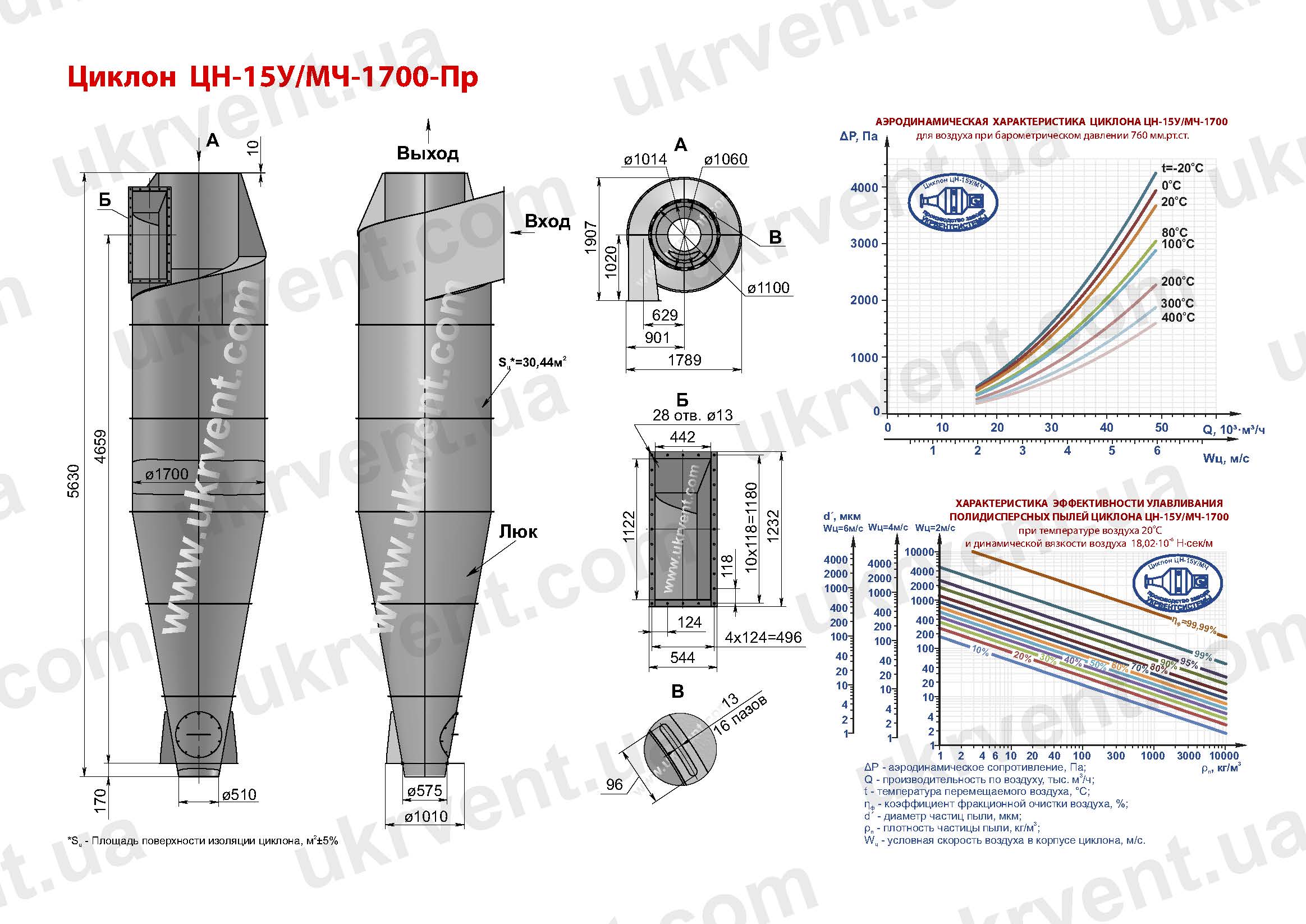

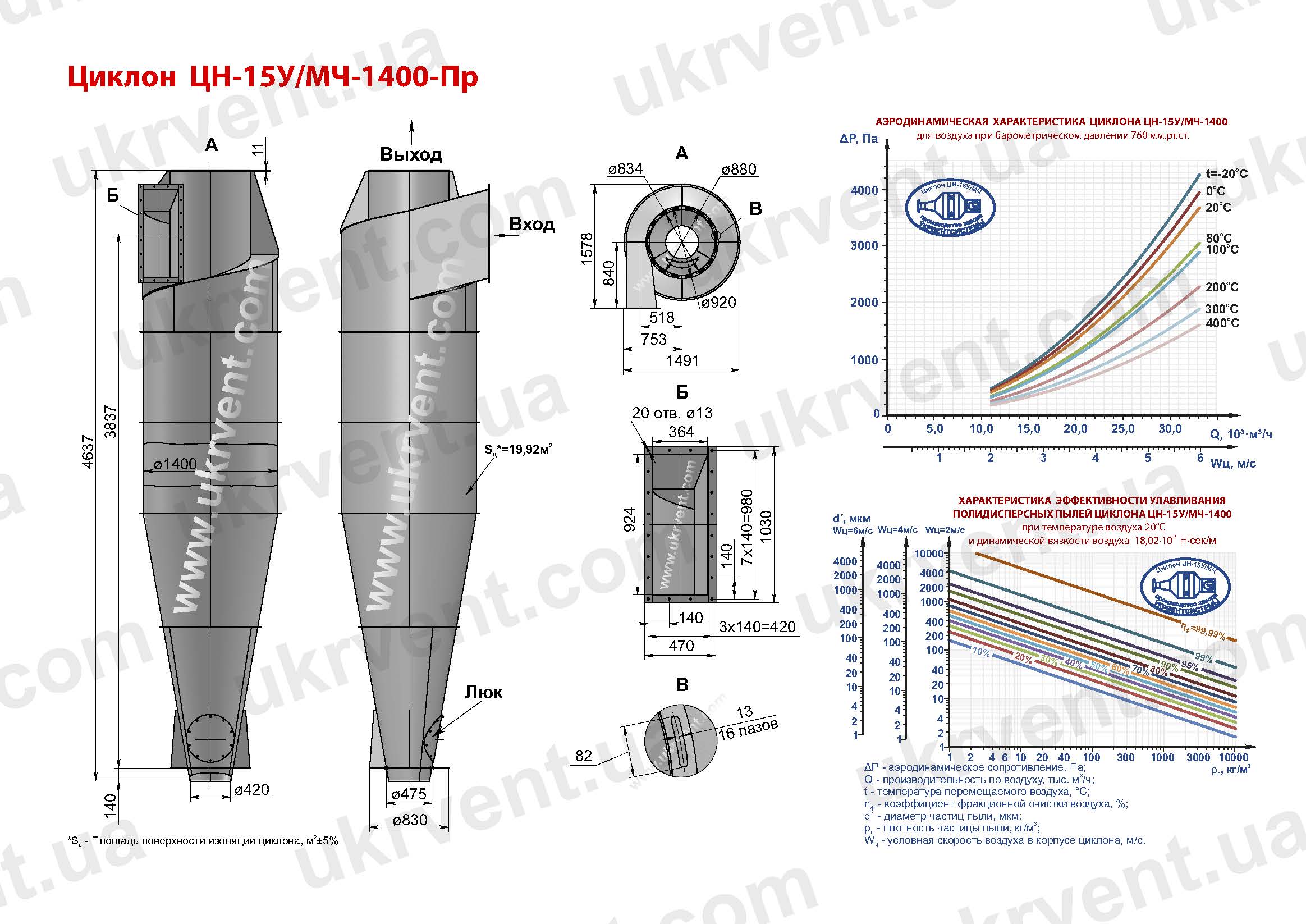

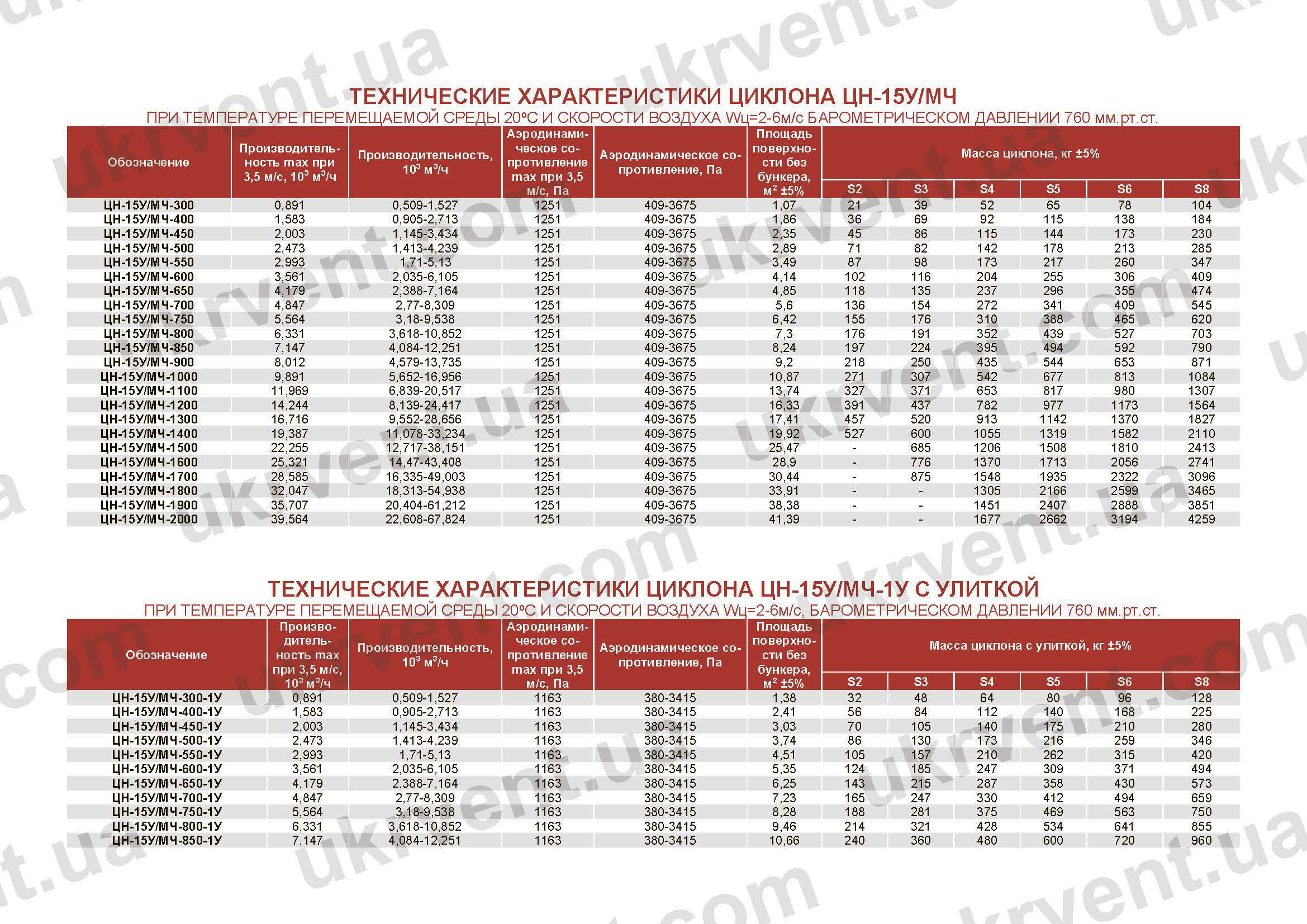

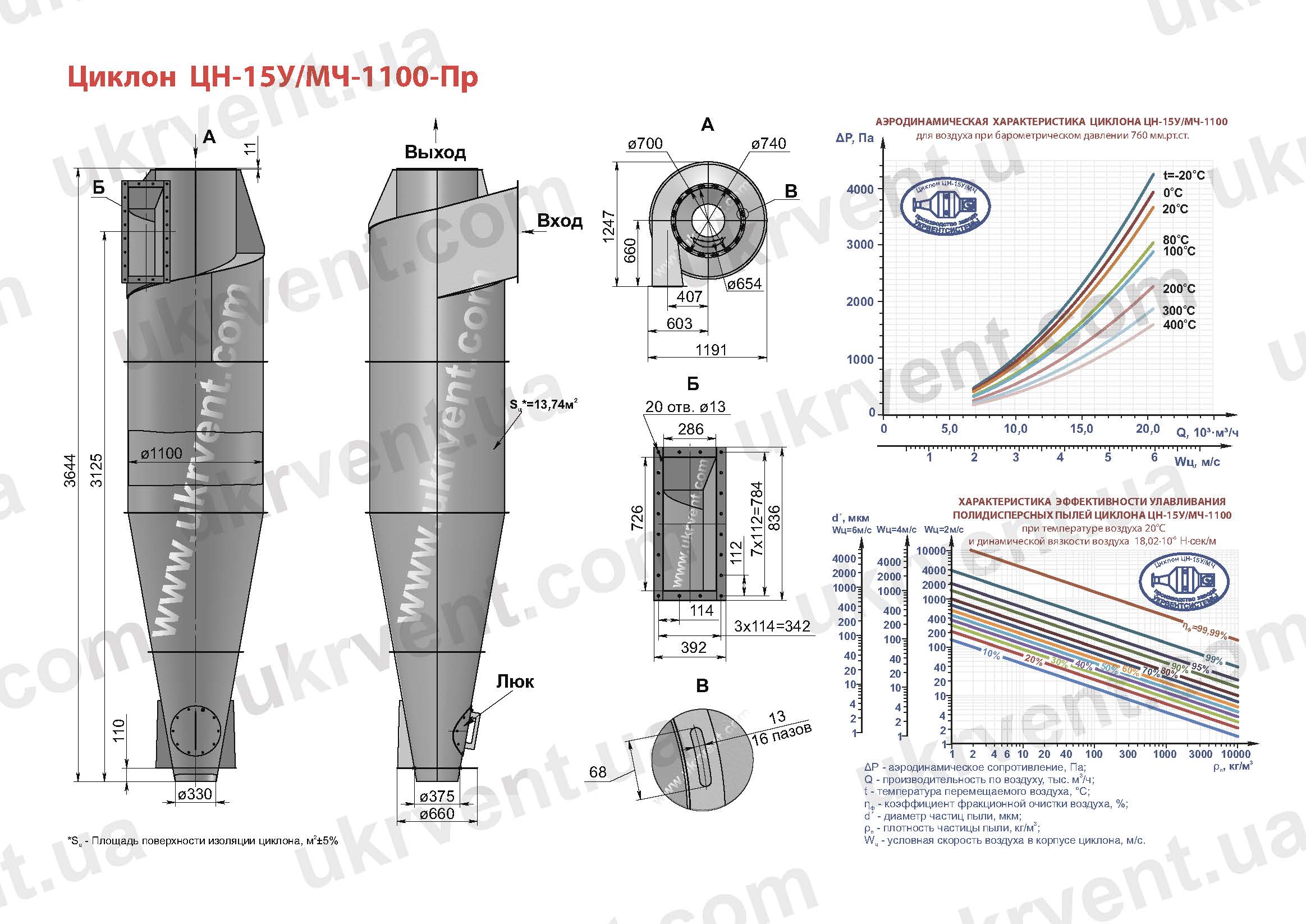

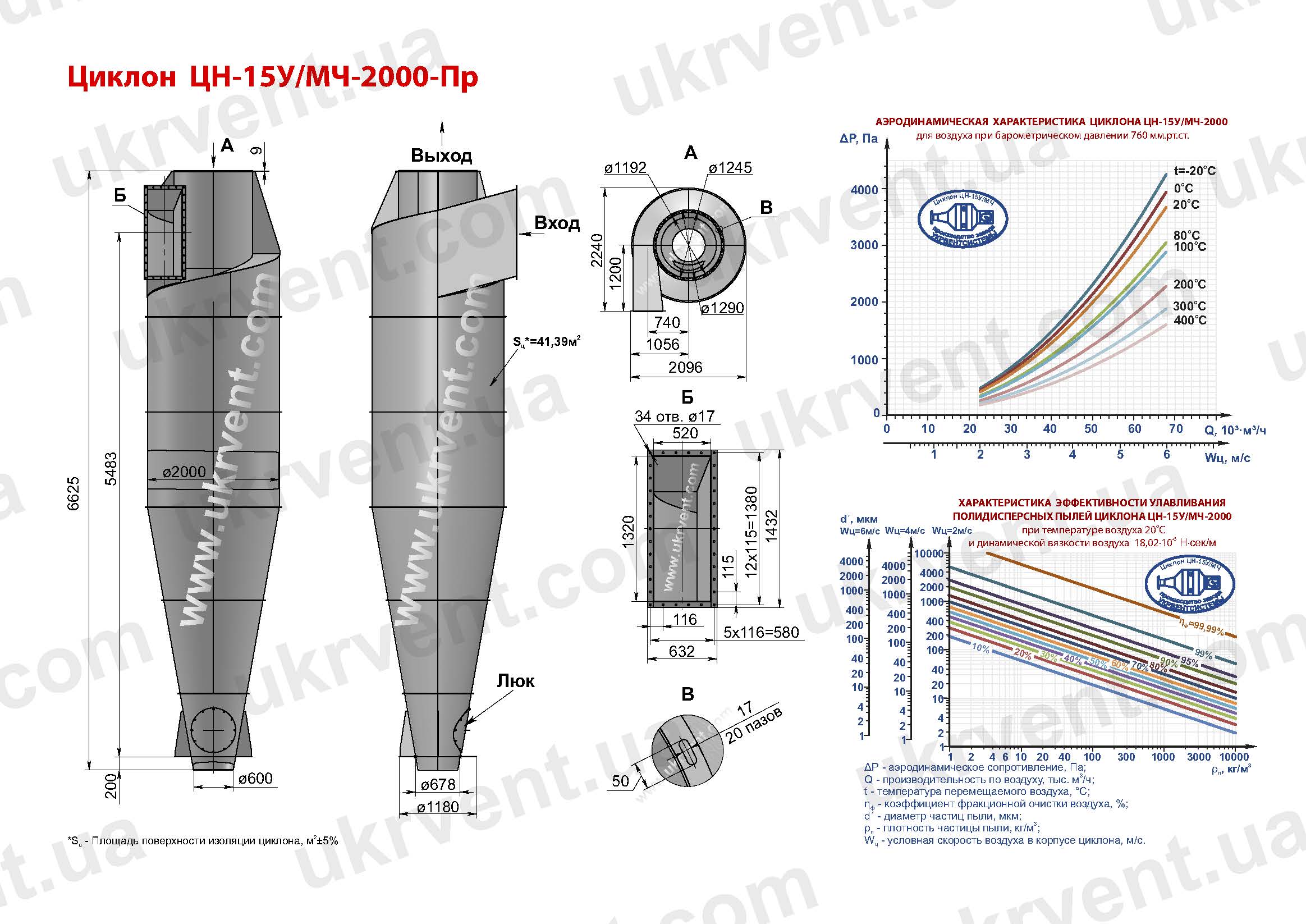

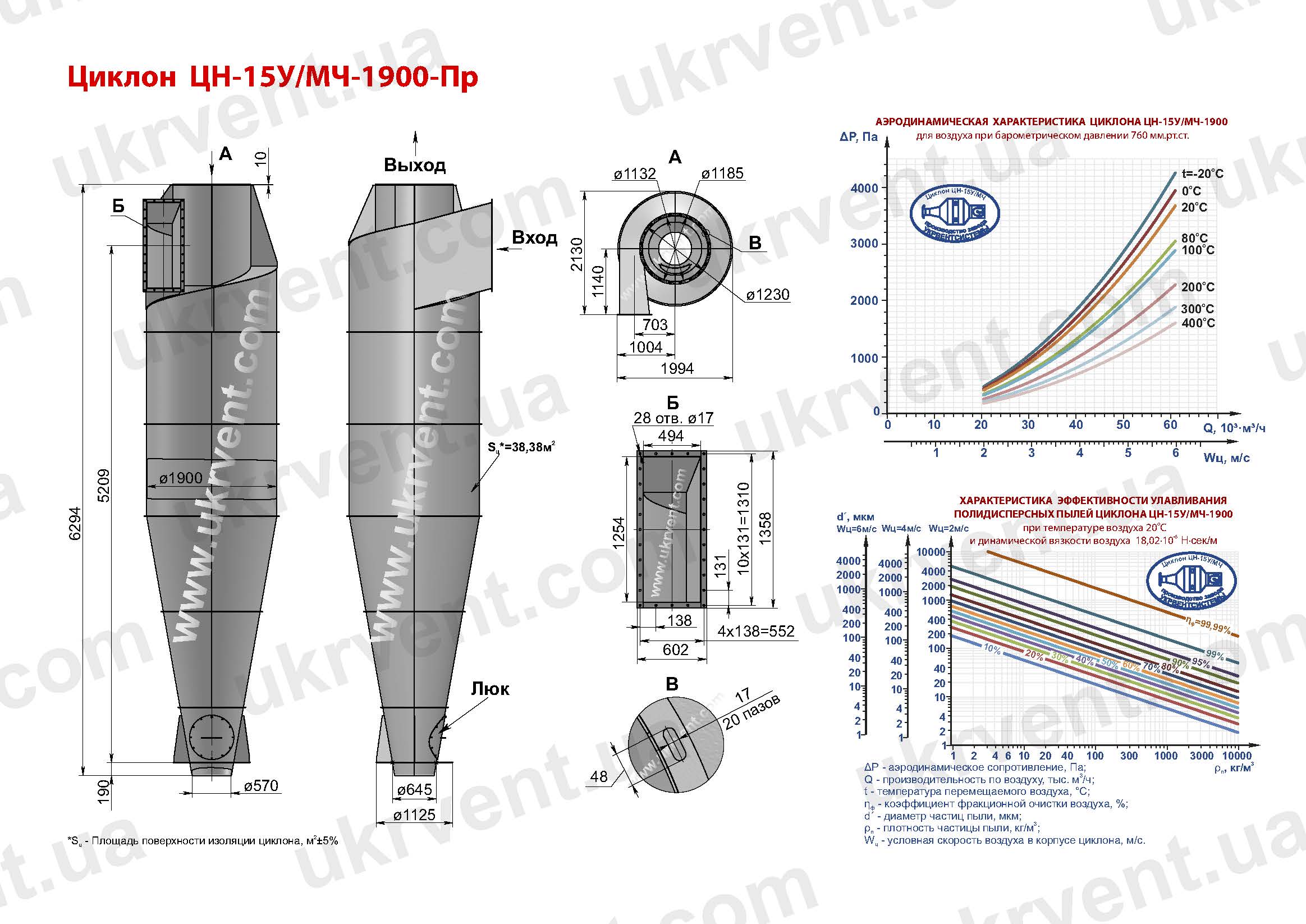

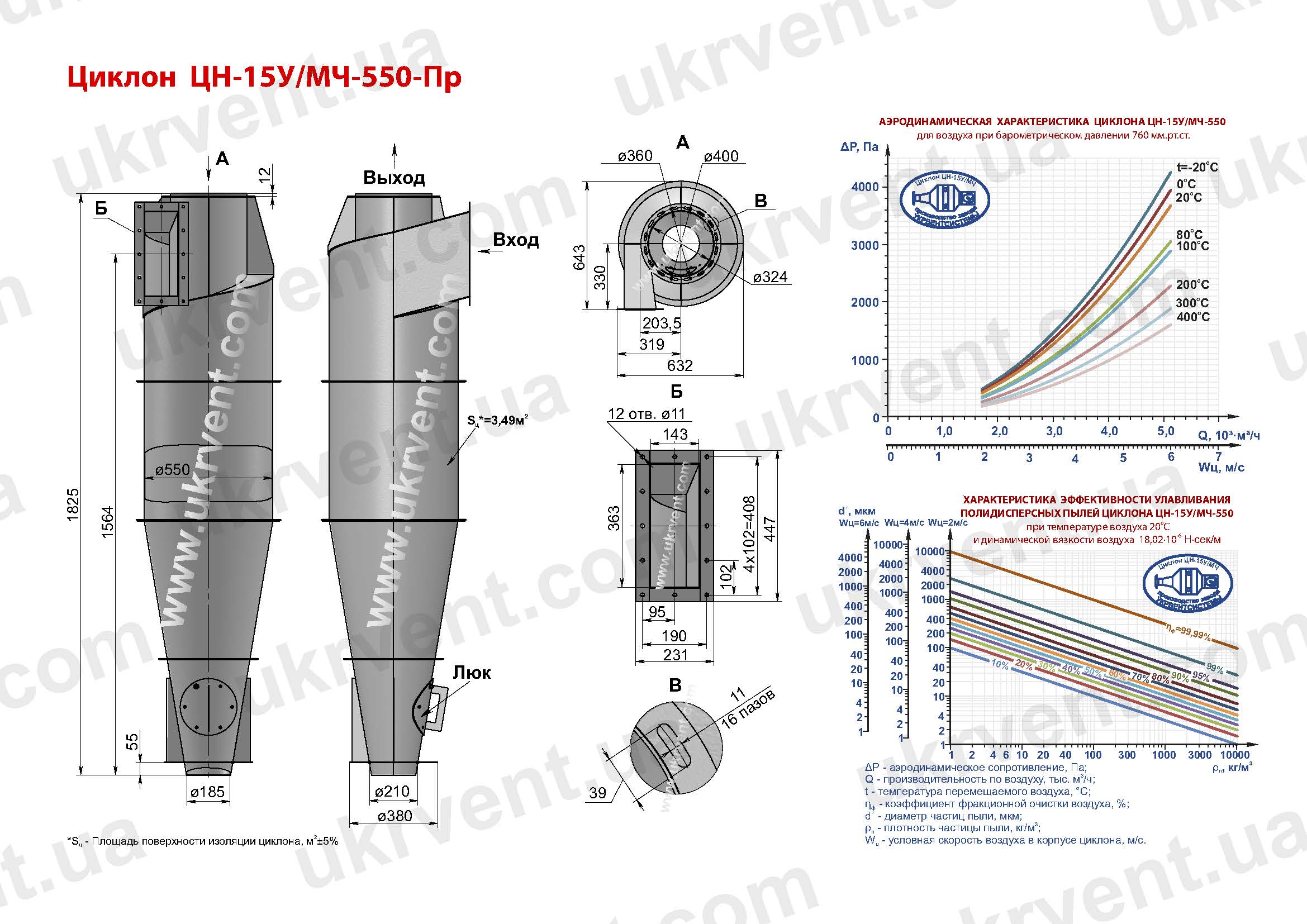

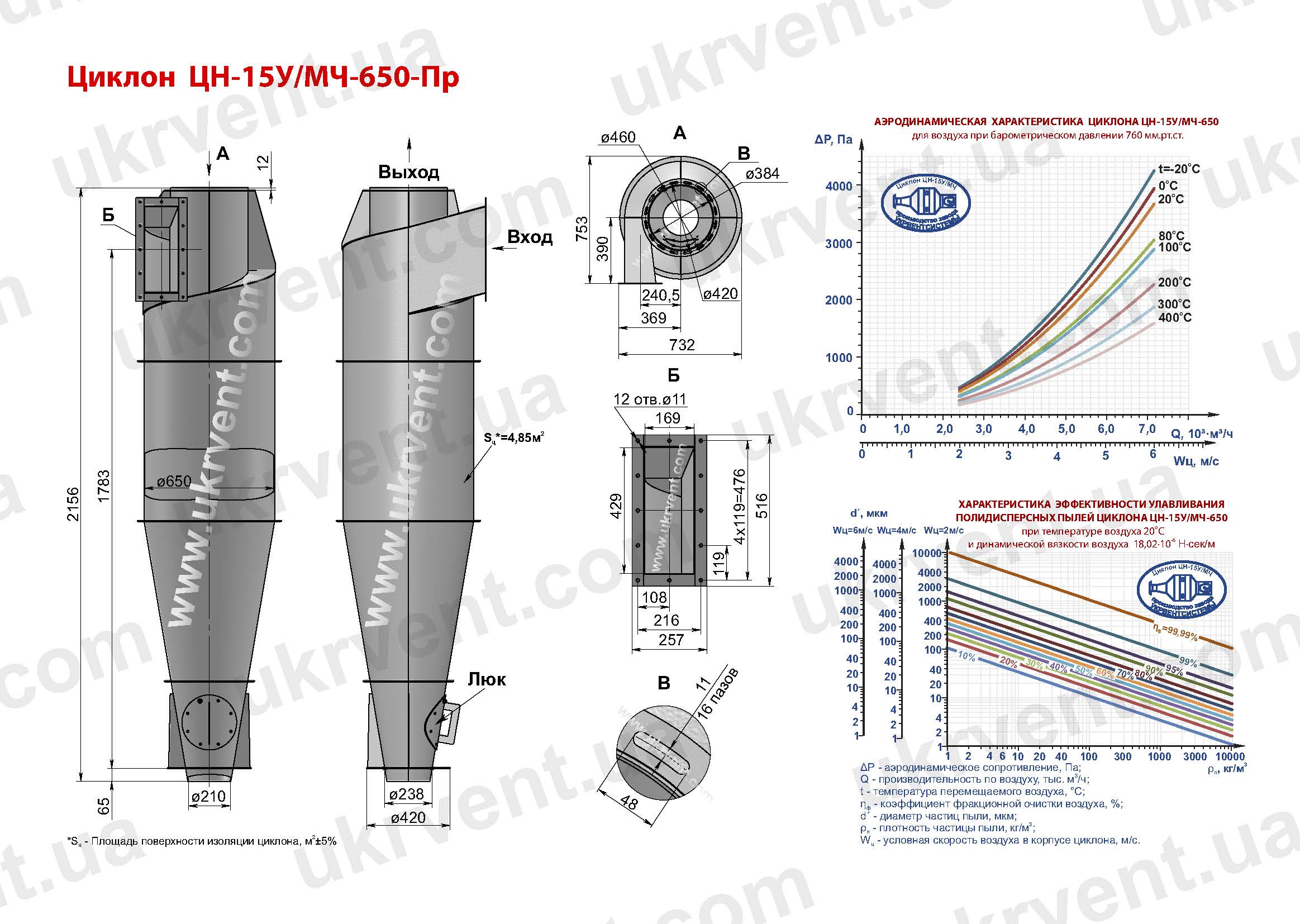

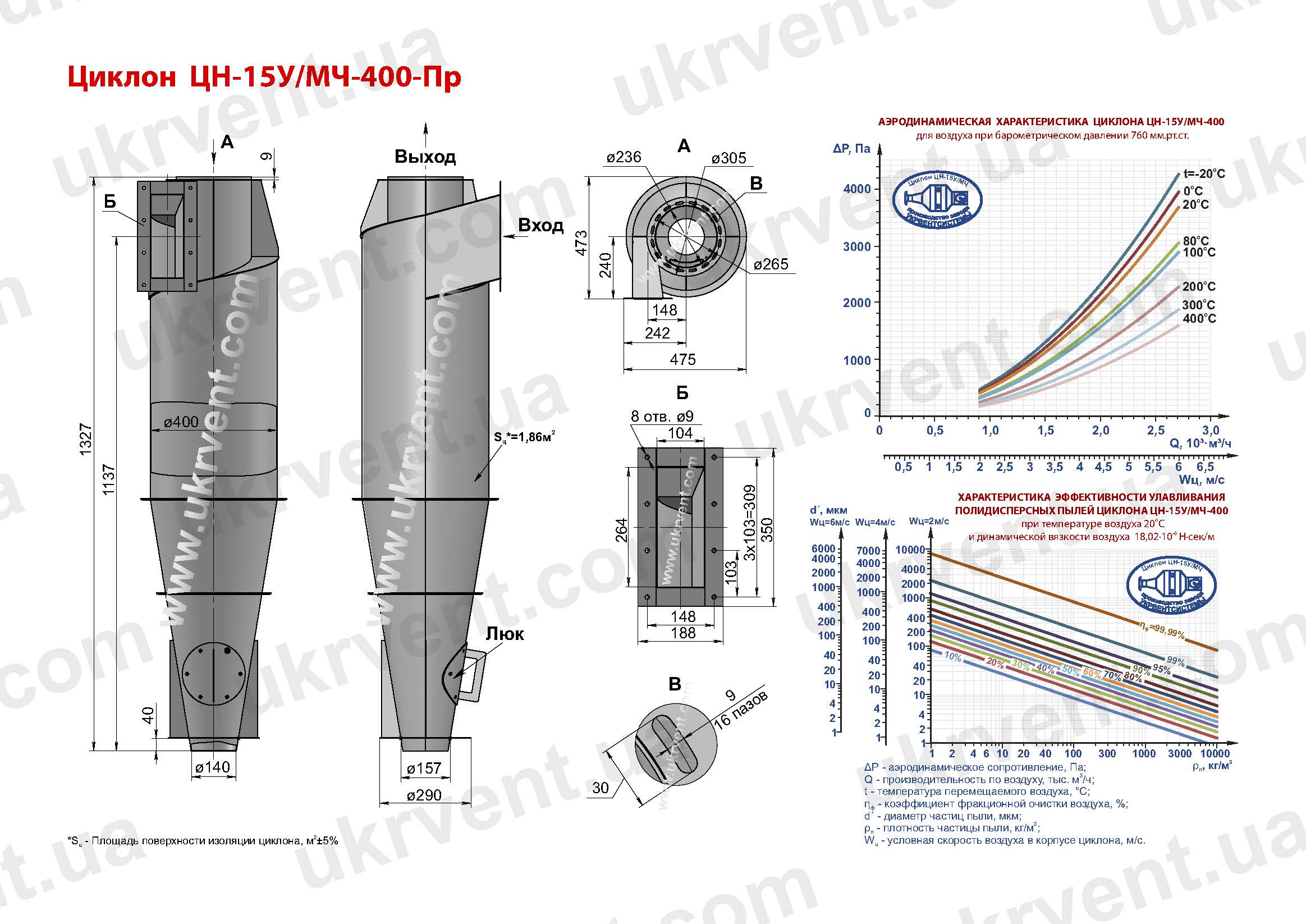

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА ЦН-15У/МЧ

при температуре перемещаемой среды 20^оС и скорости воздуха wц=2-6м/с, барометрическом давлении 760 мм.рт.ст.

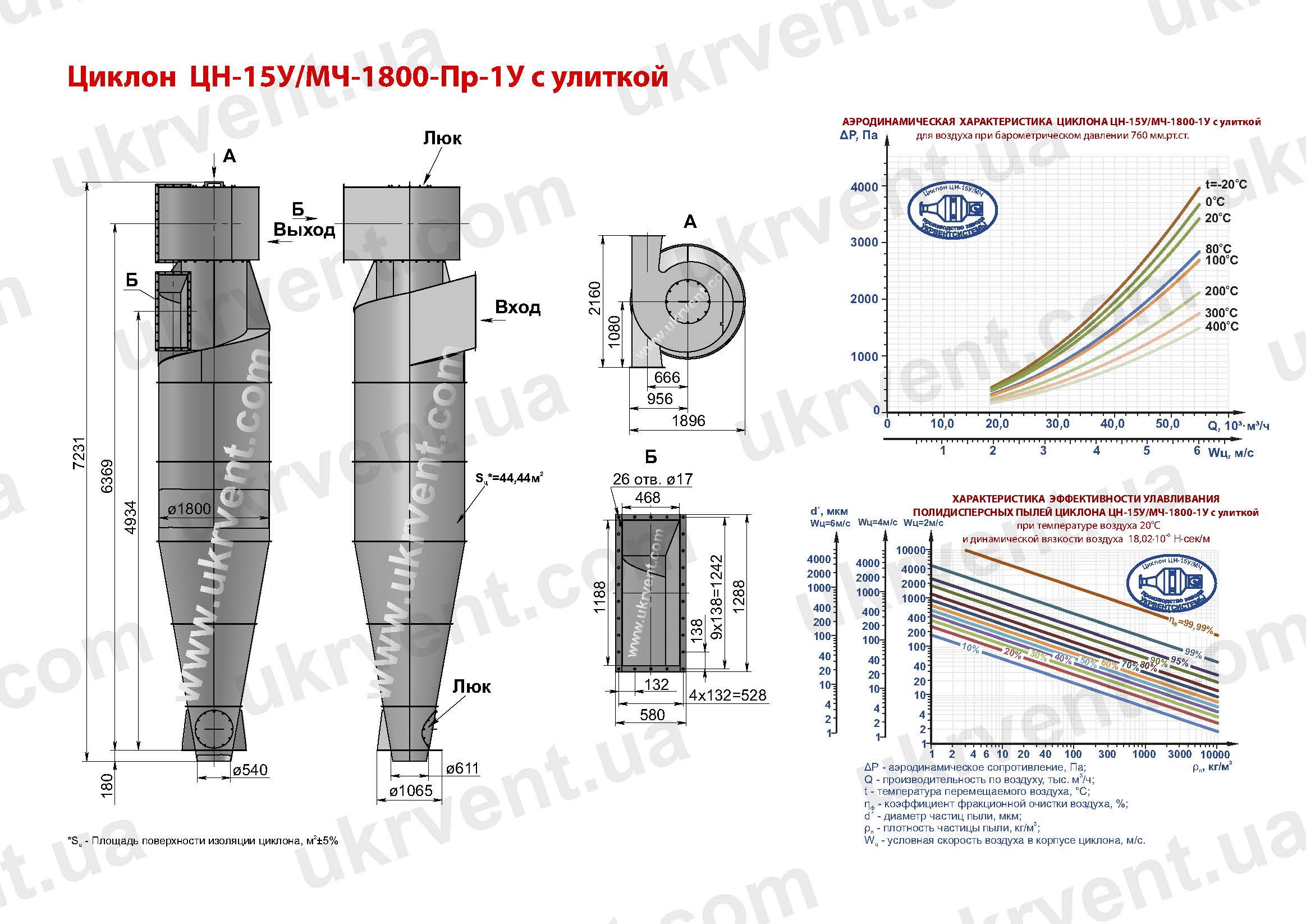

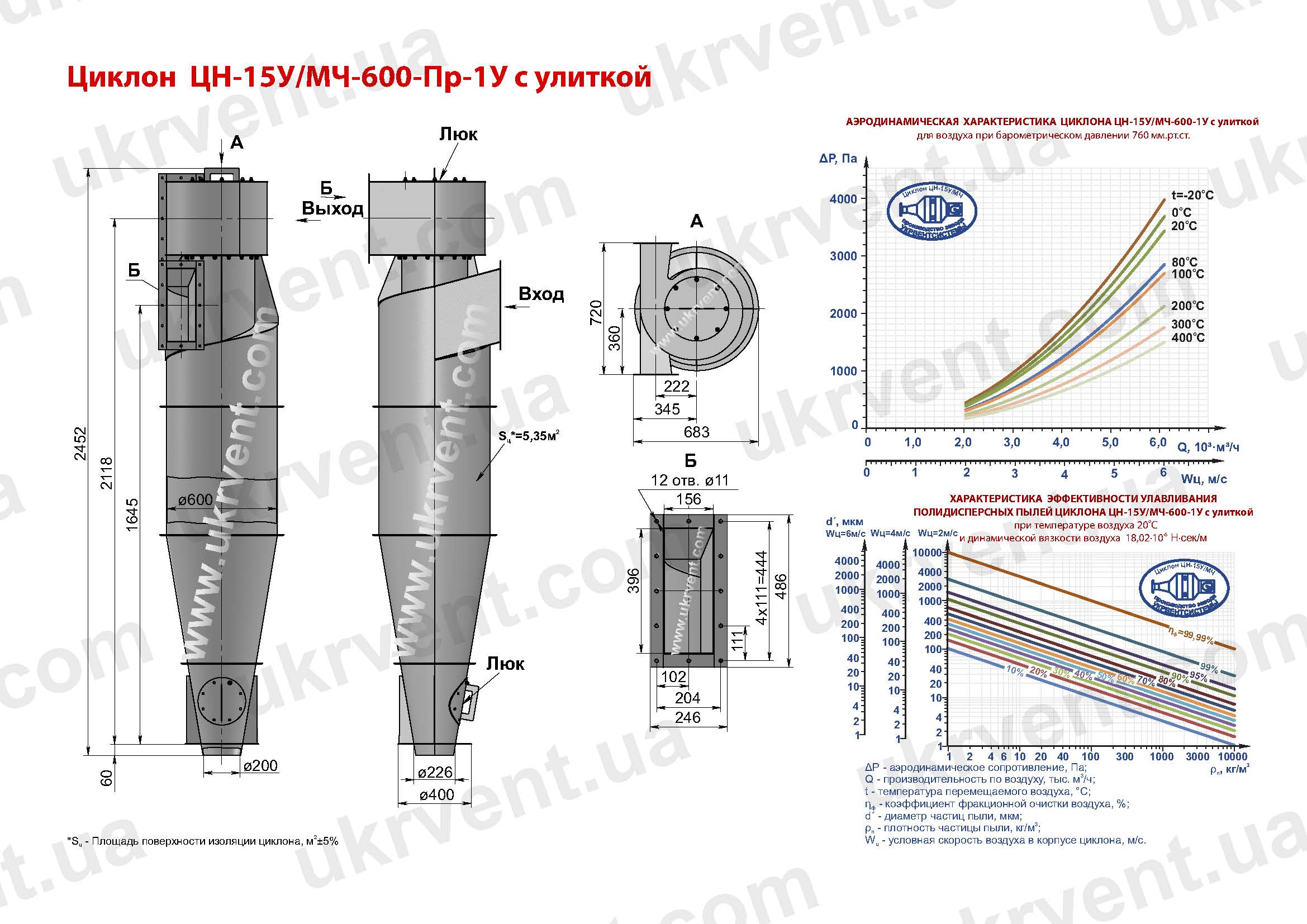

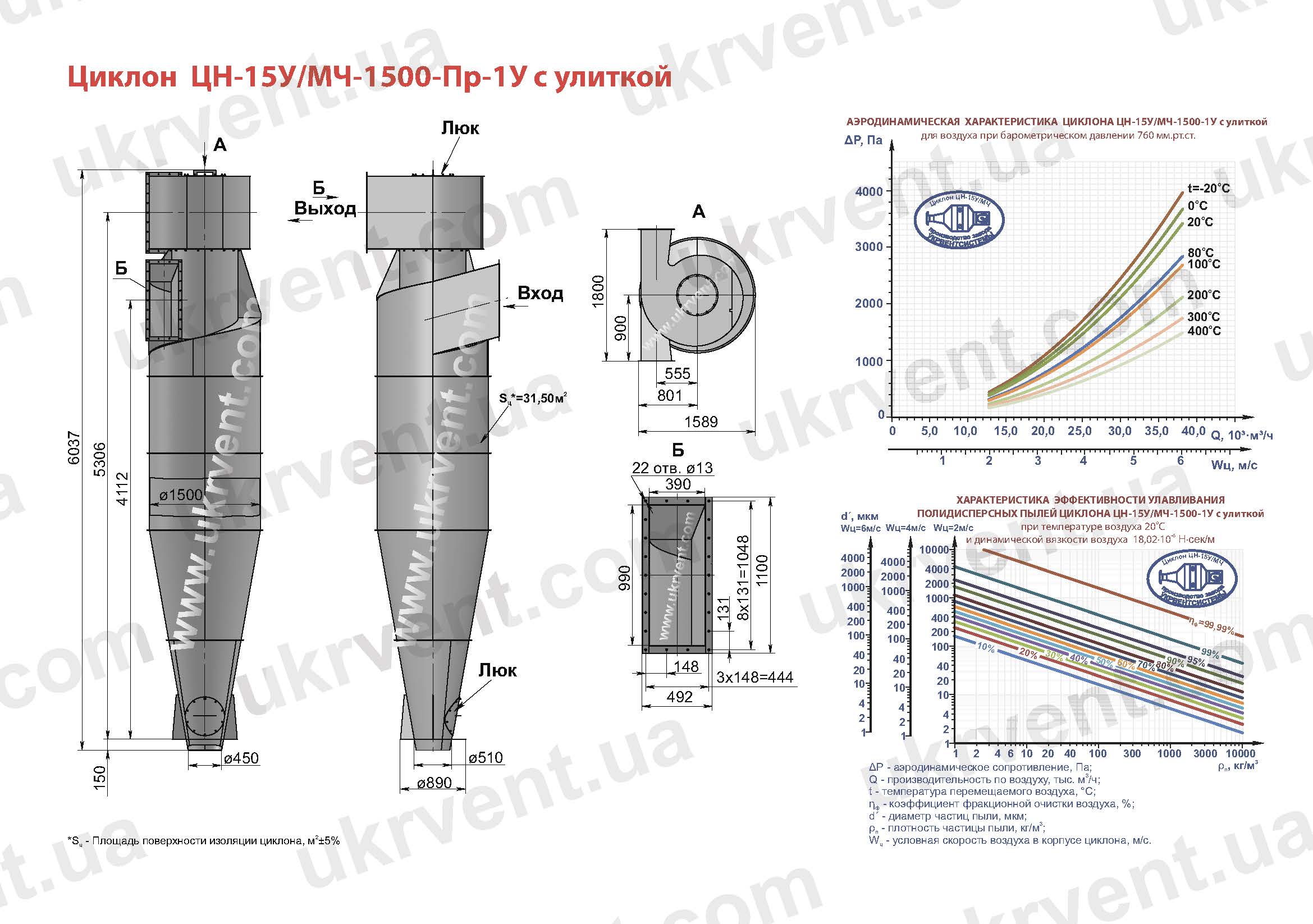

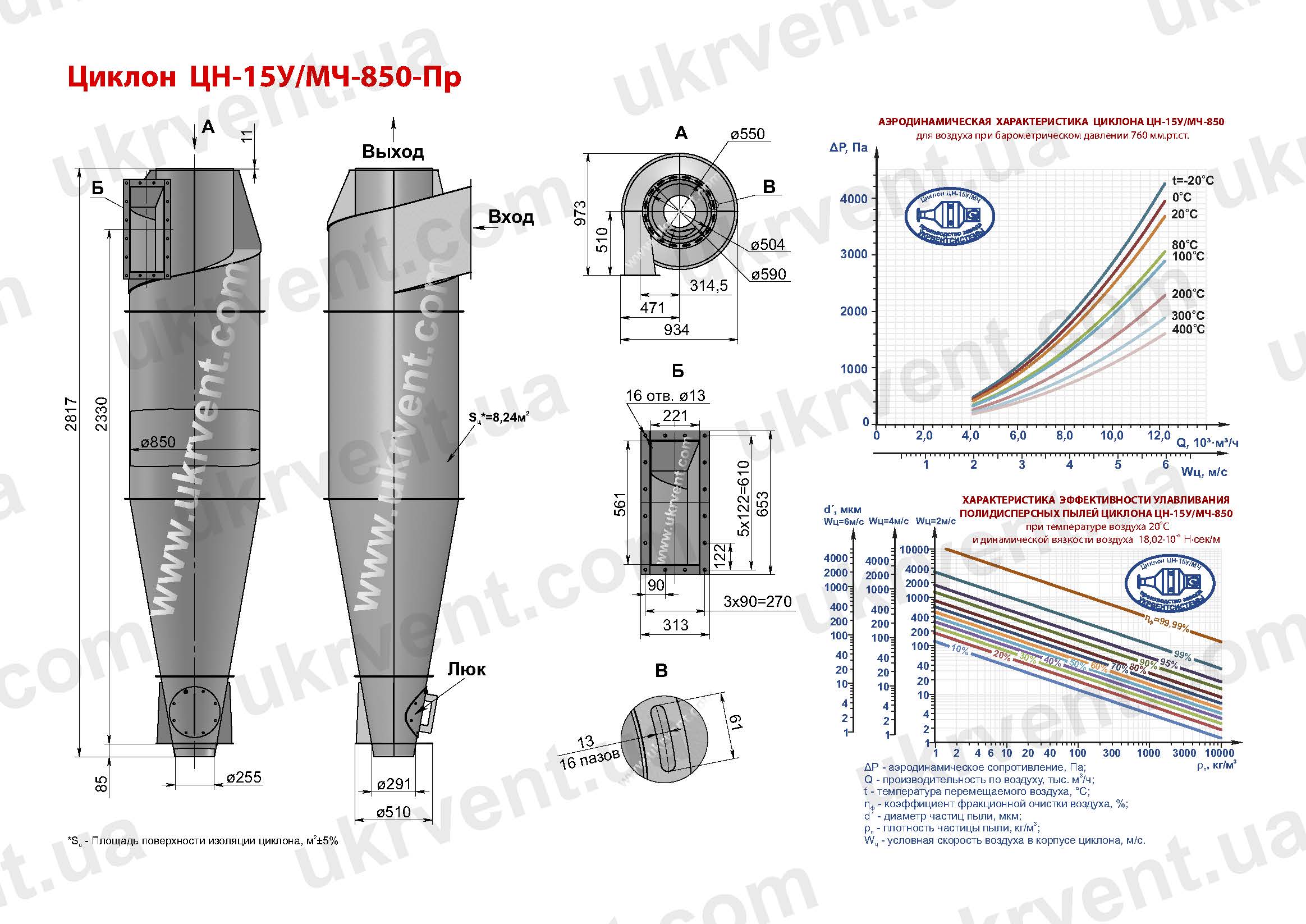

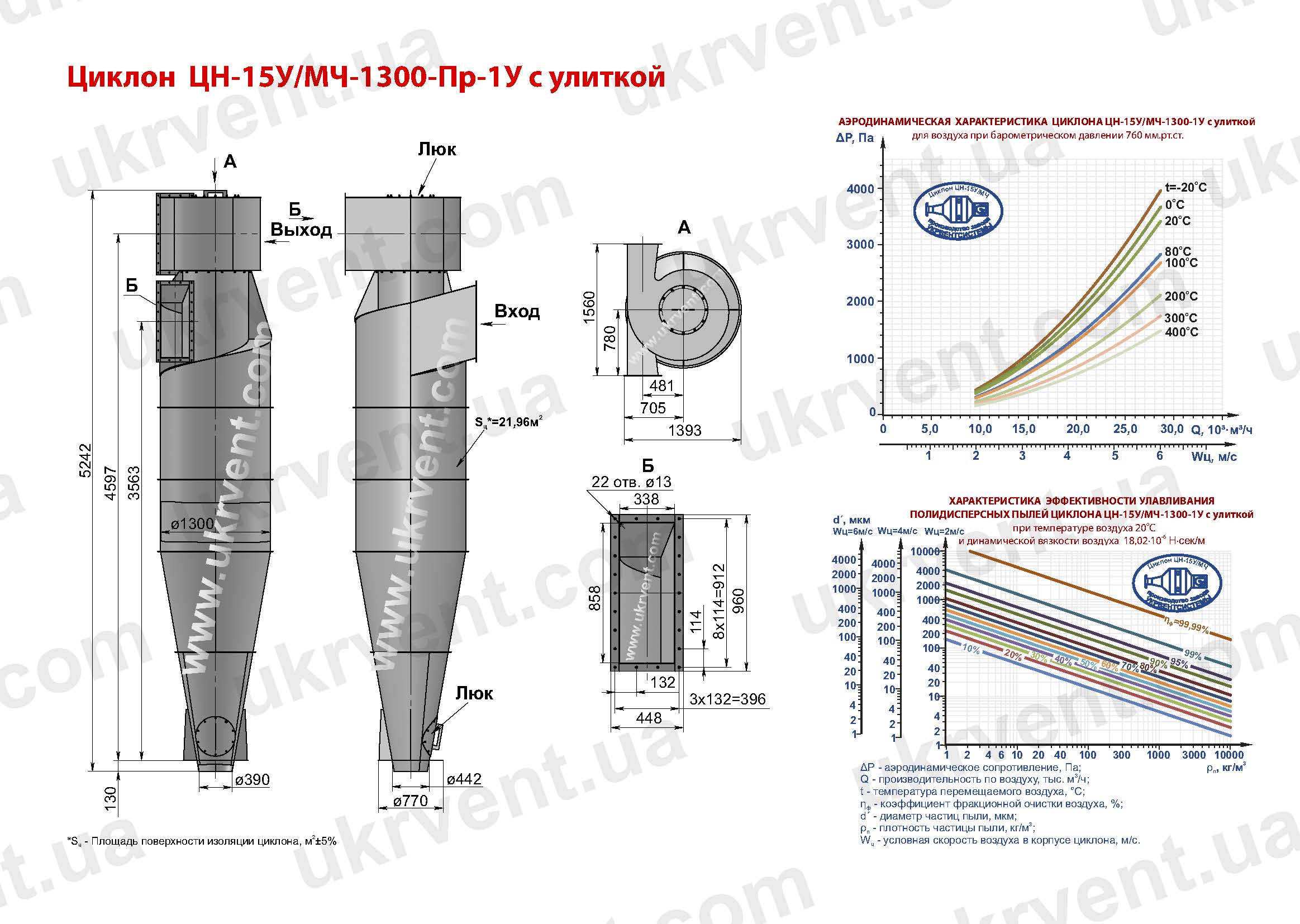

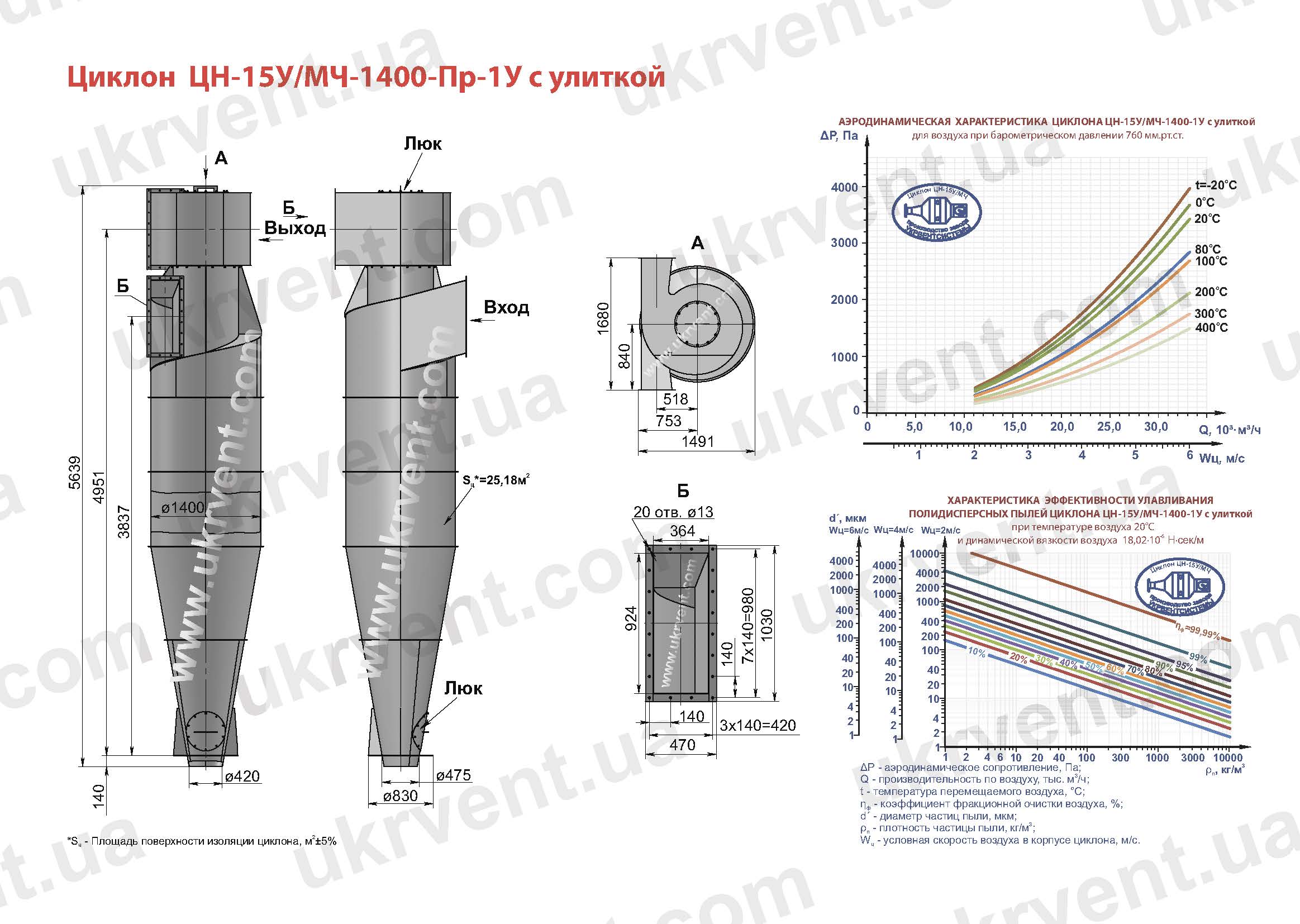

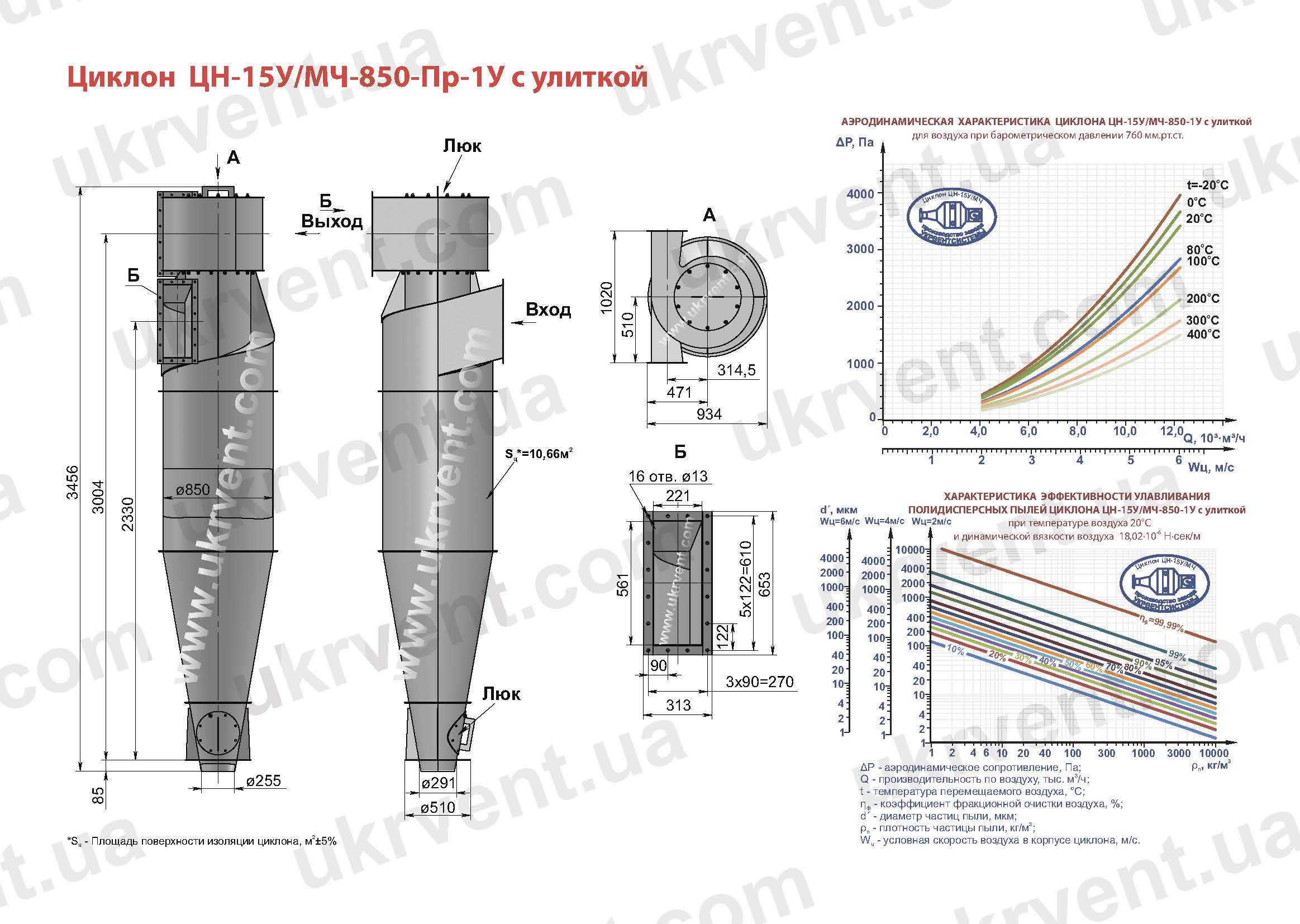

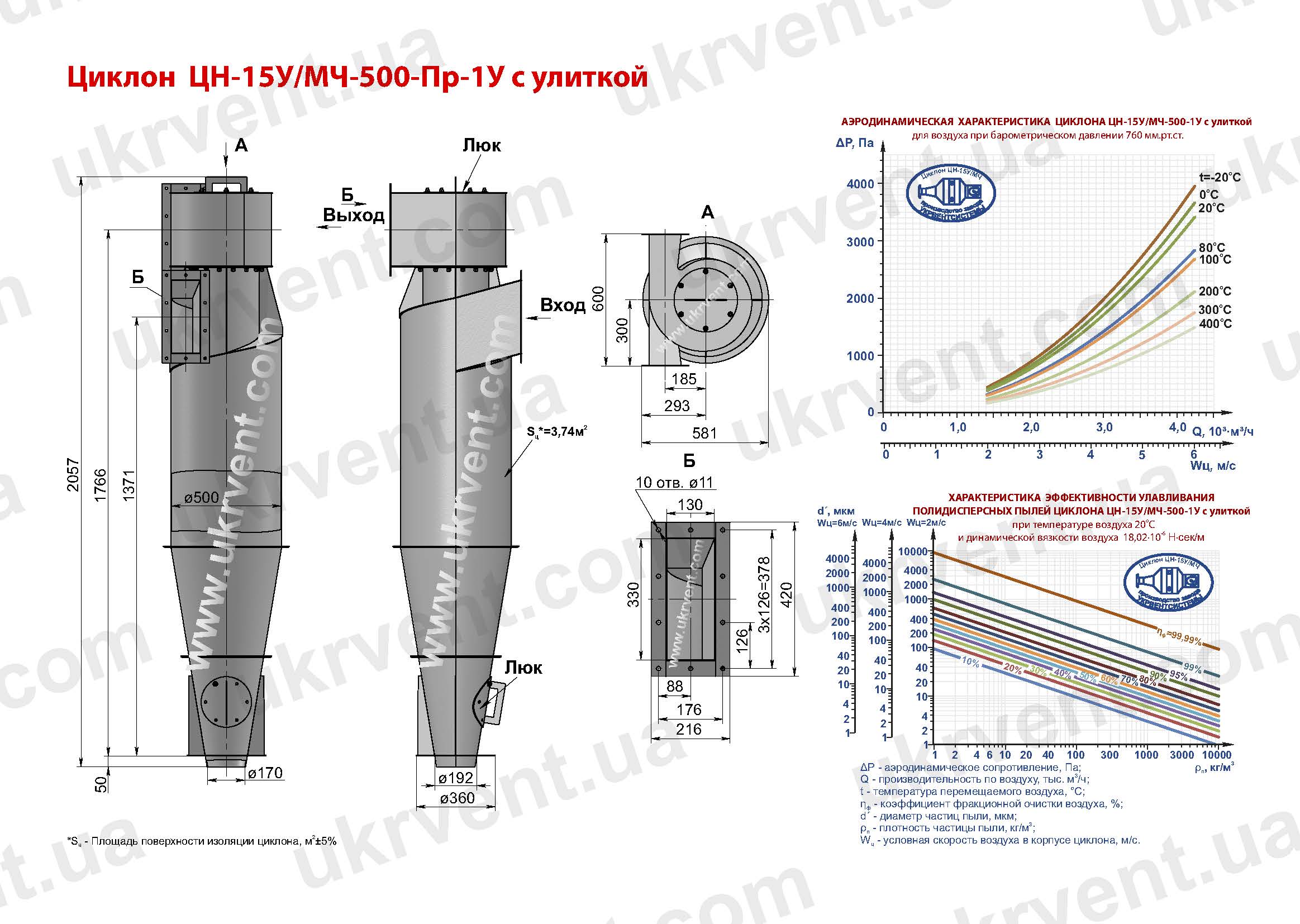

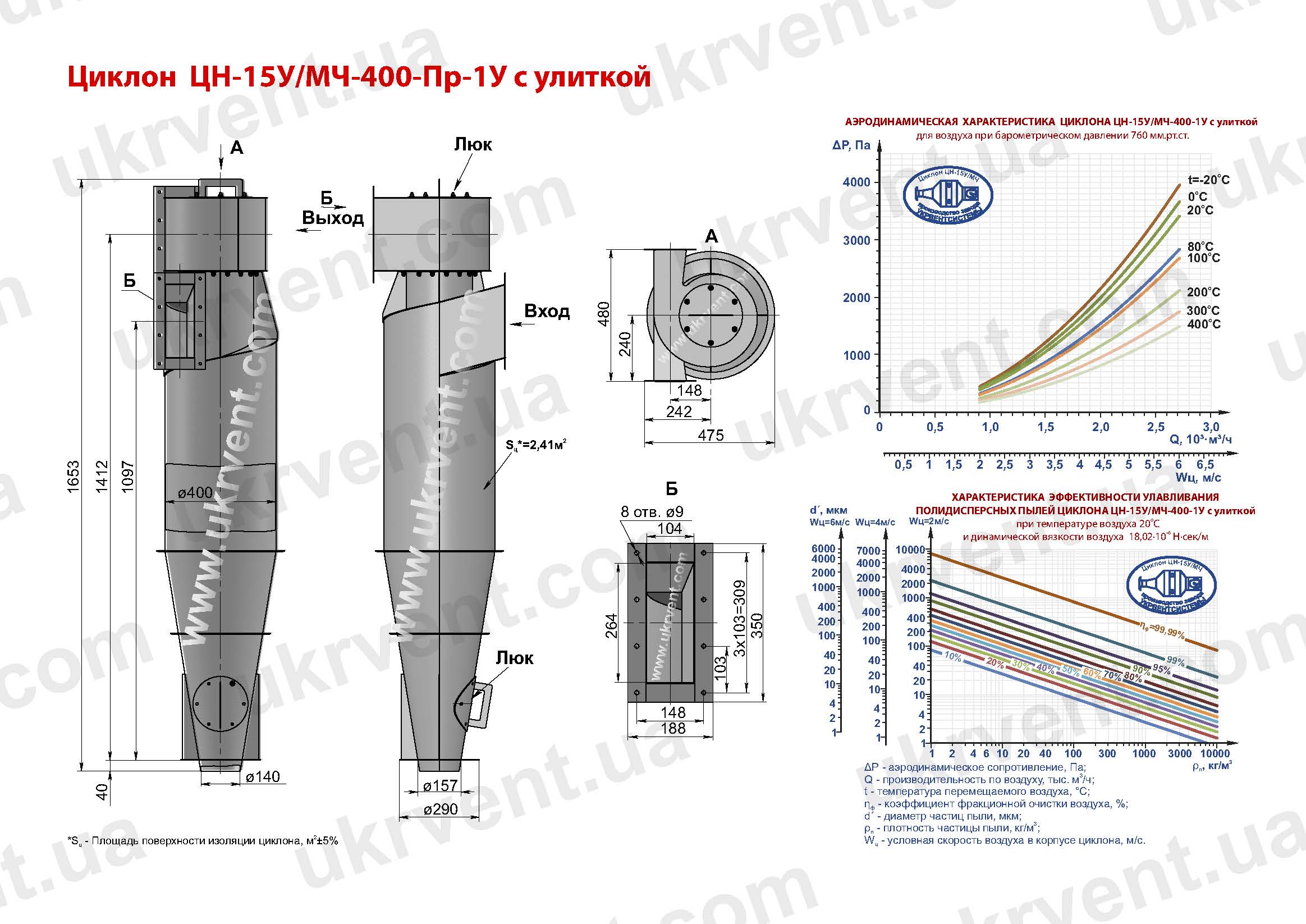

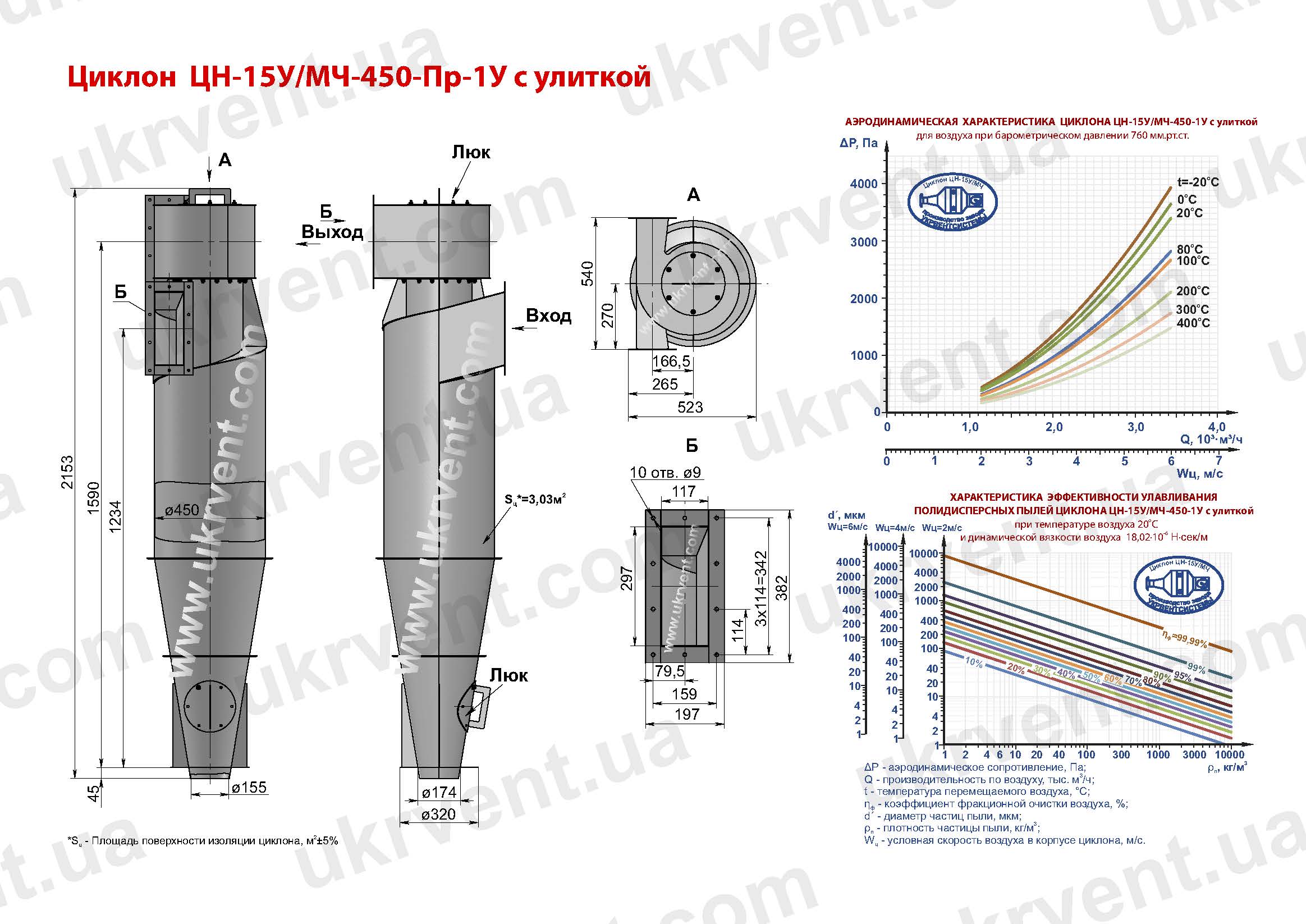

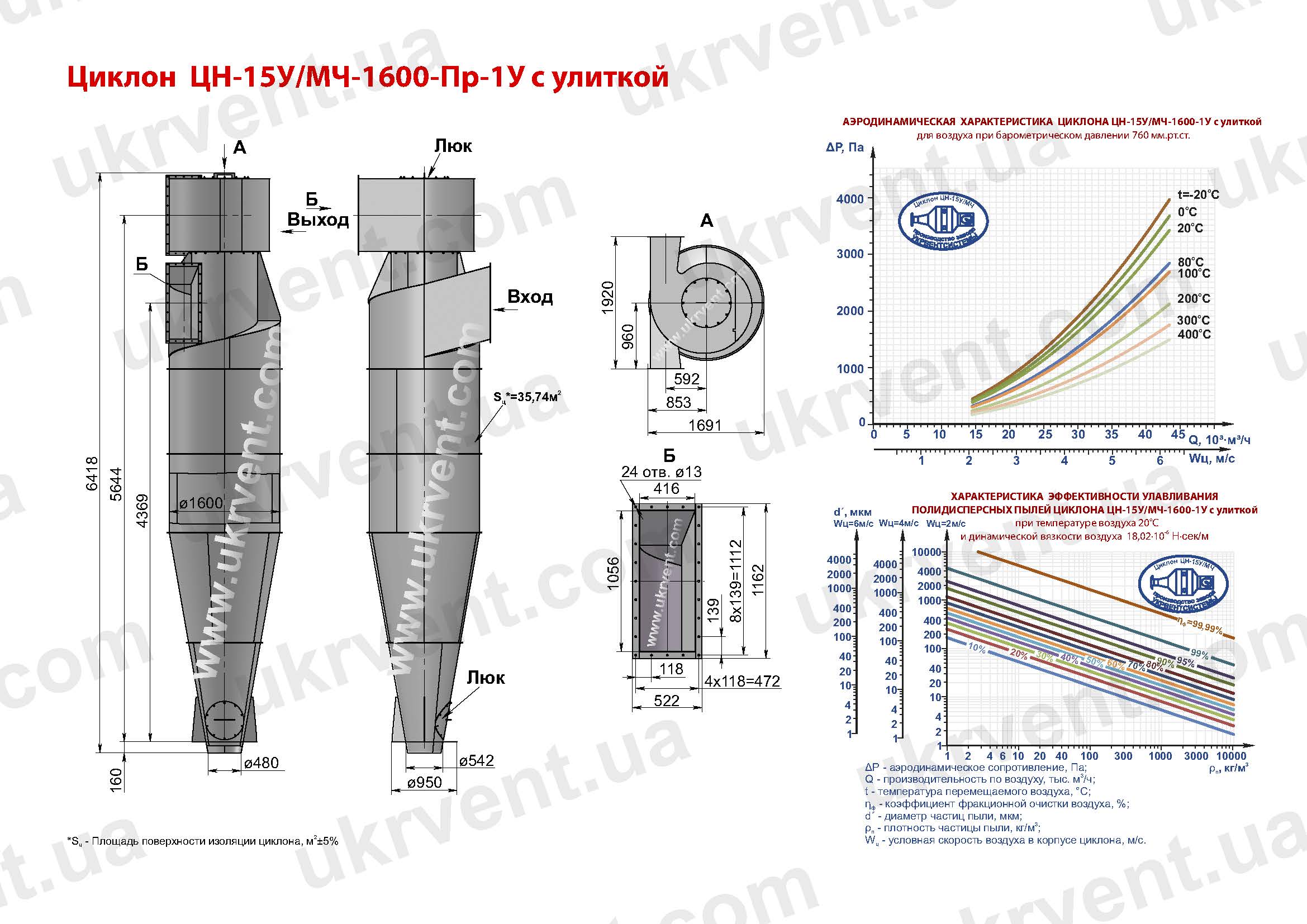

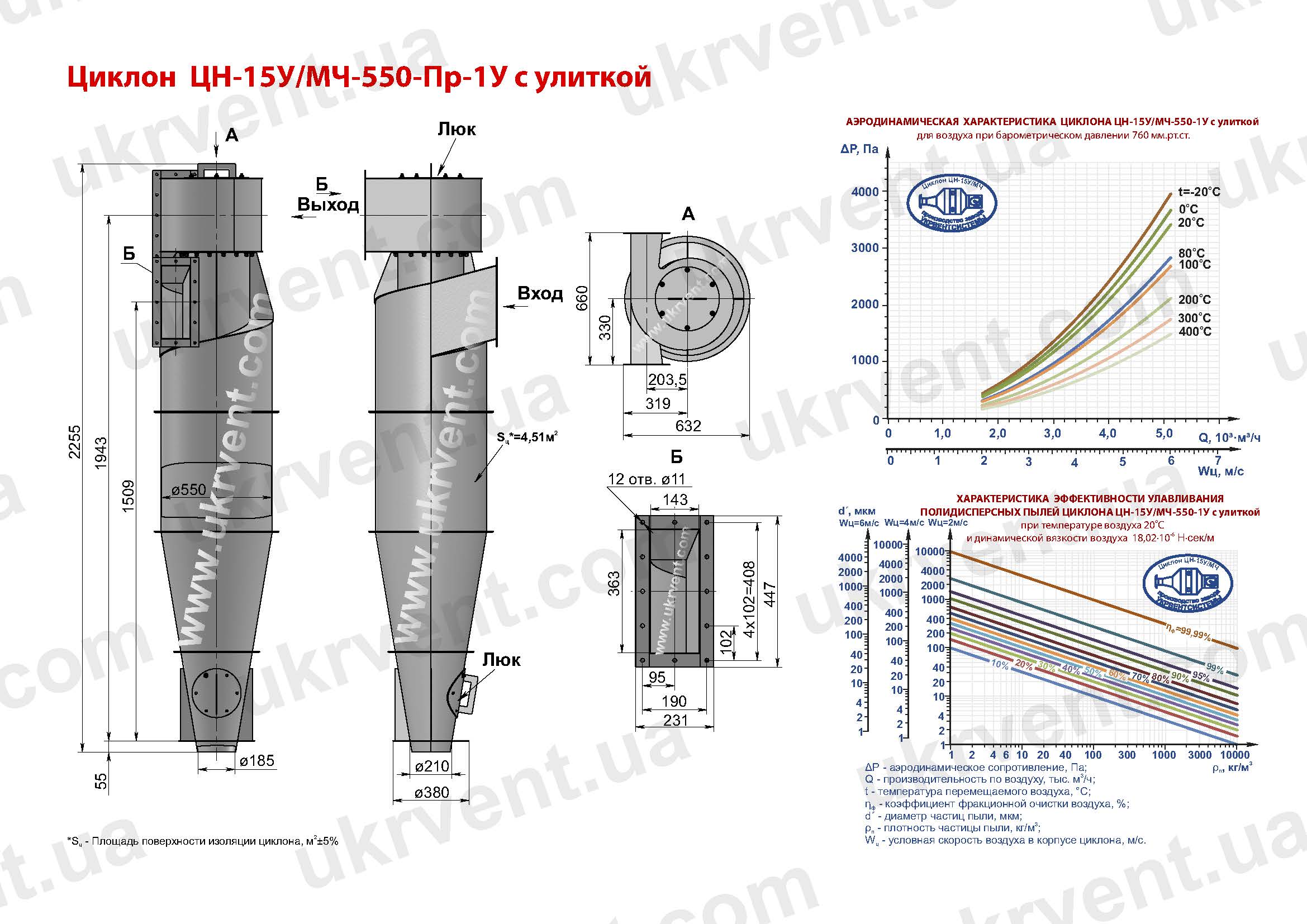

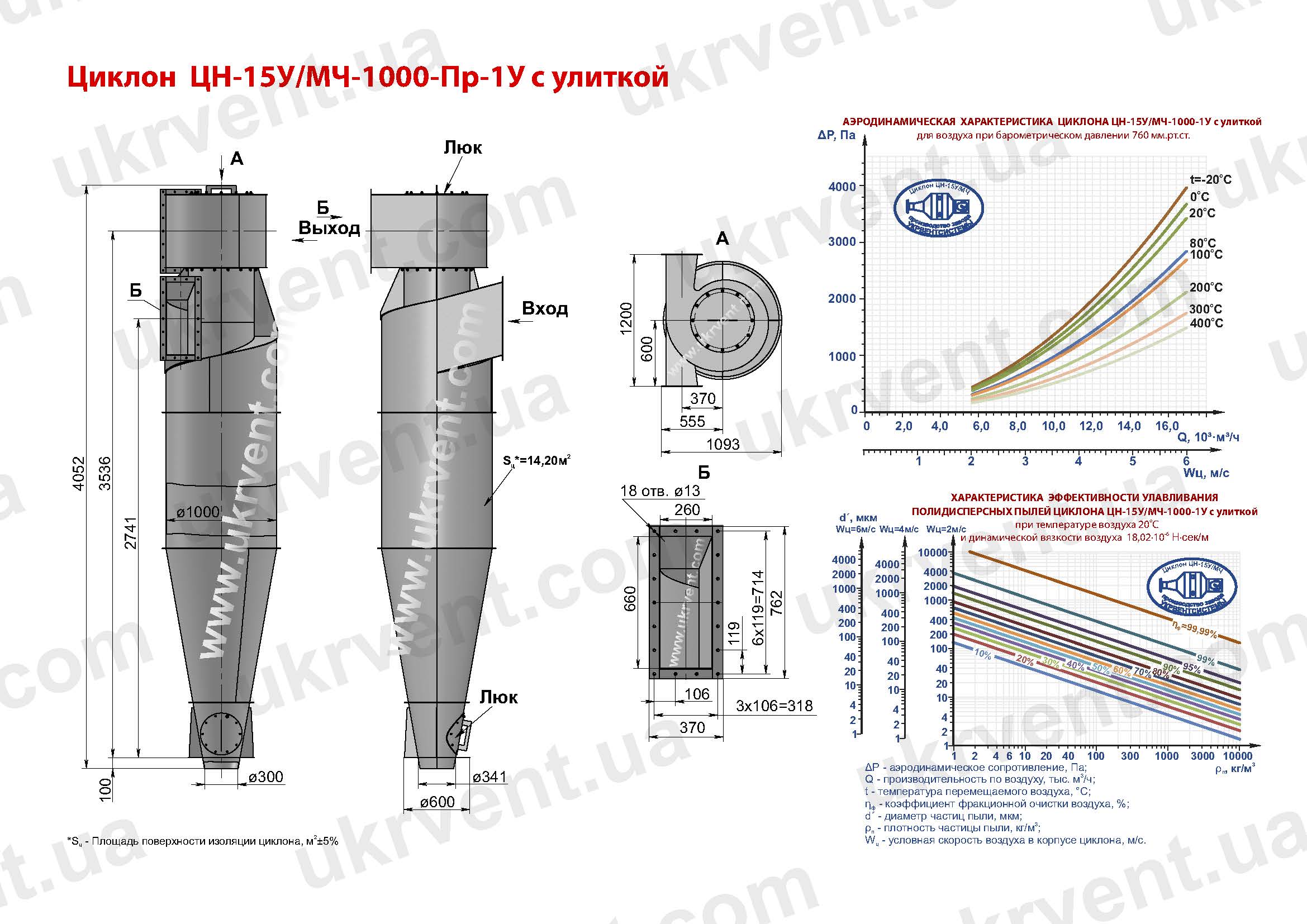

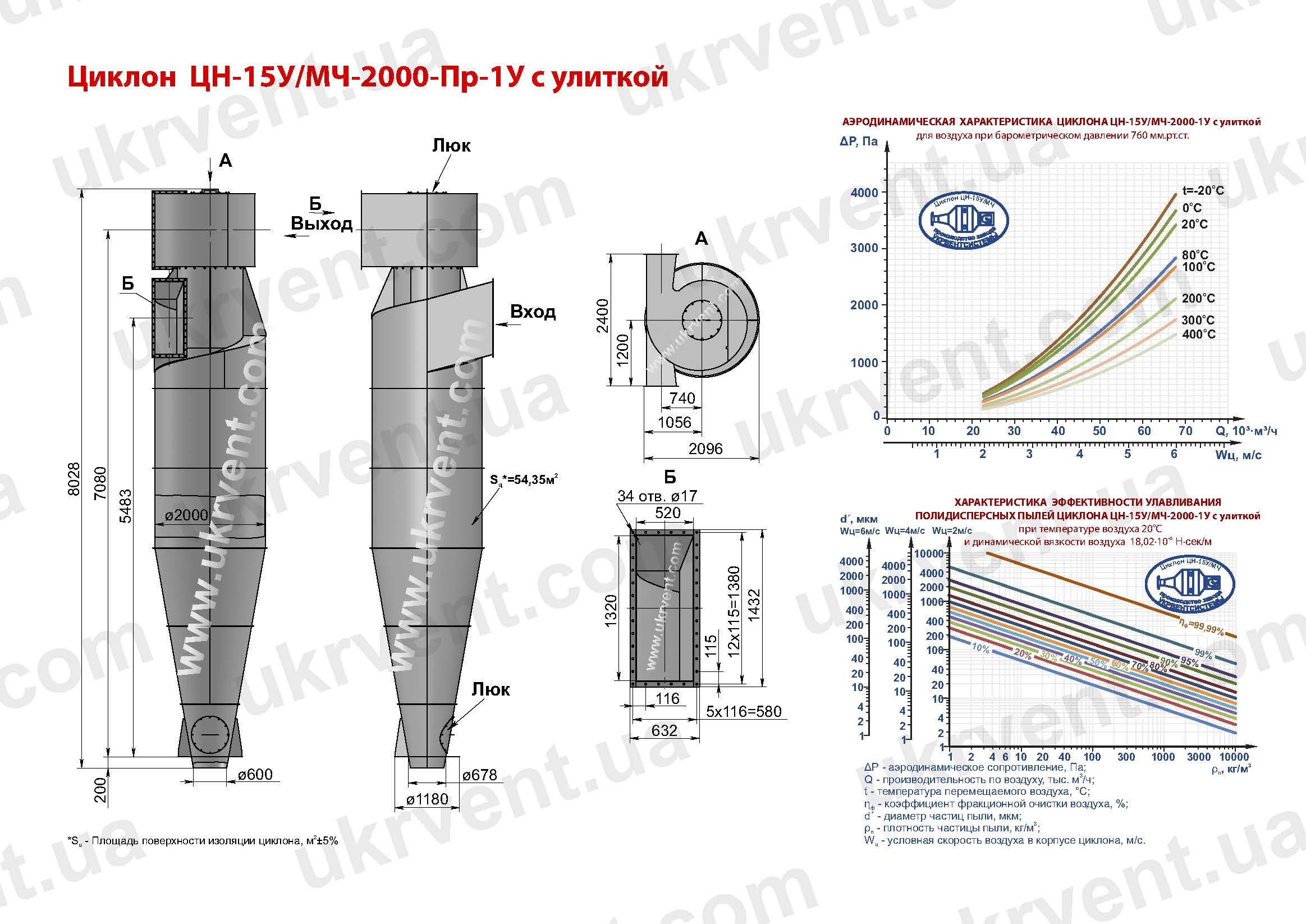

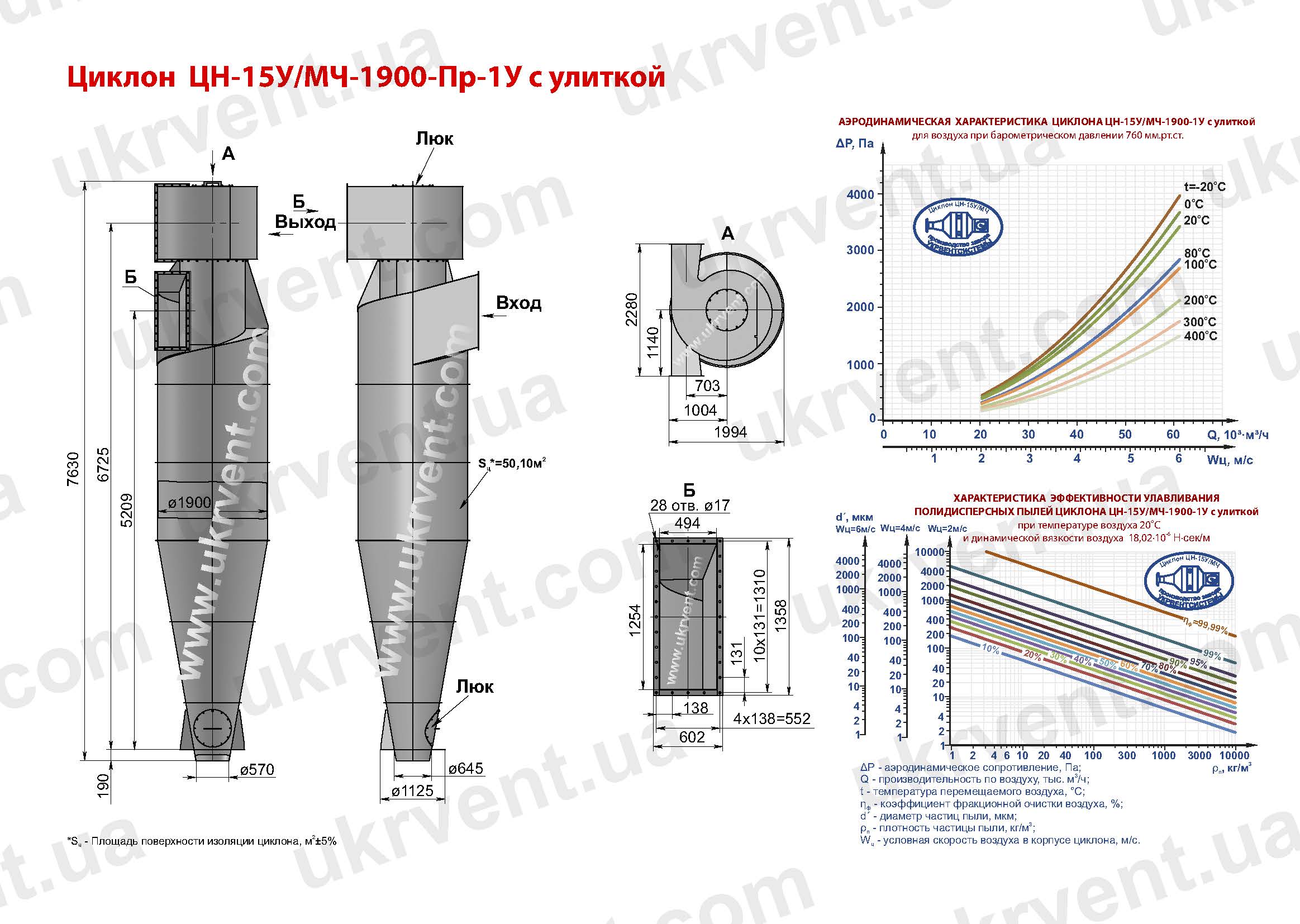

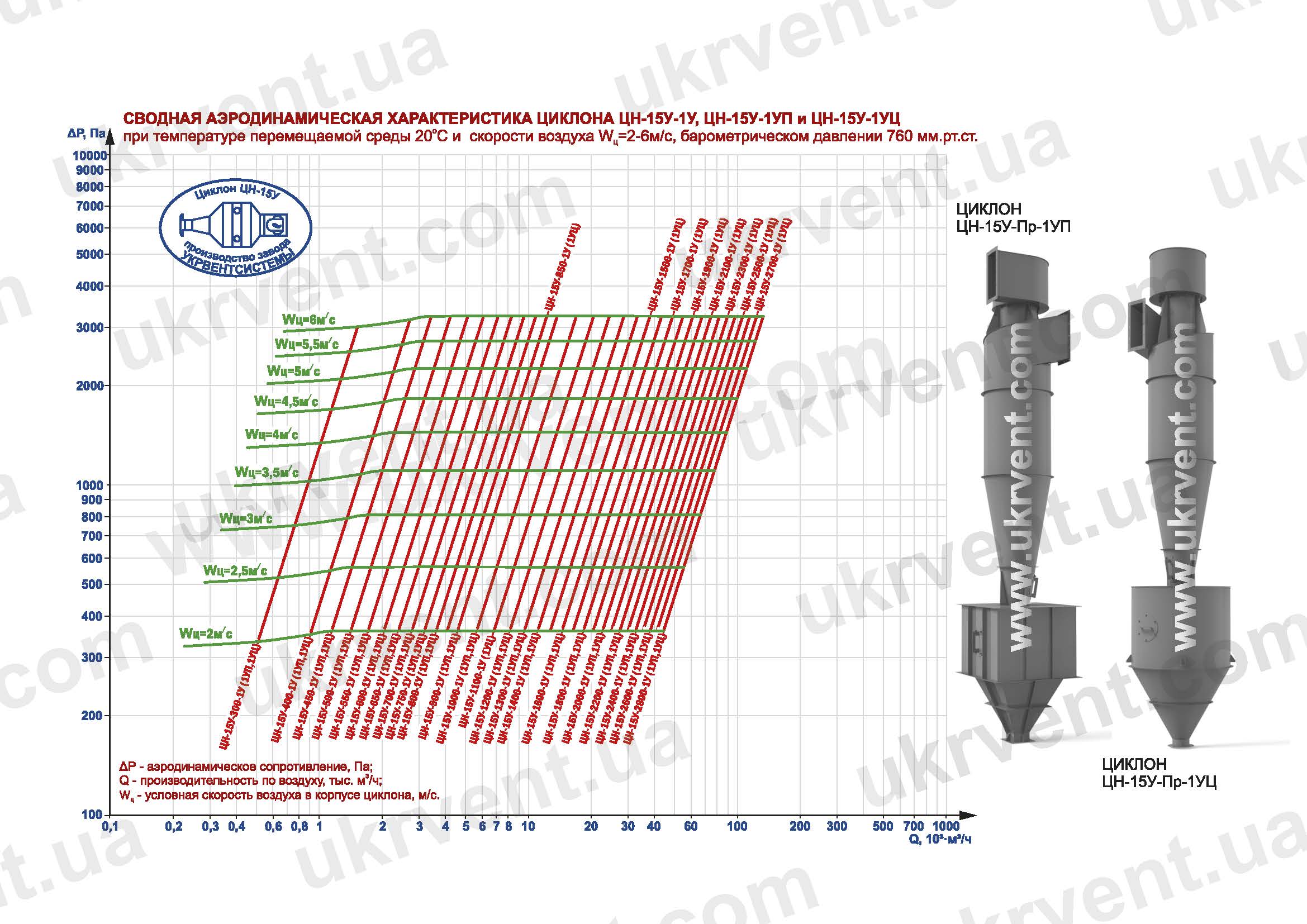

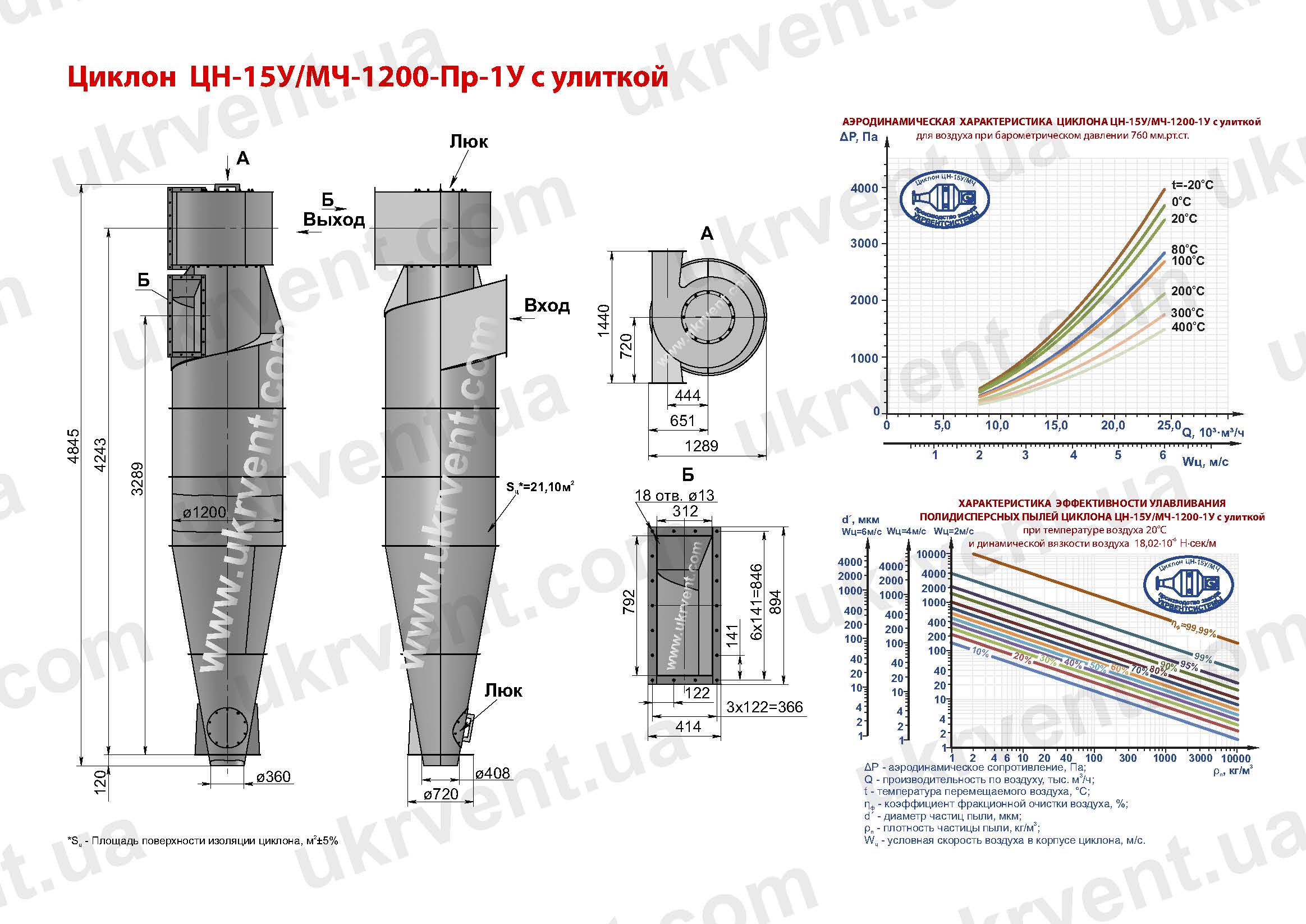

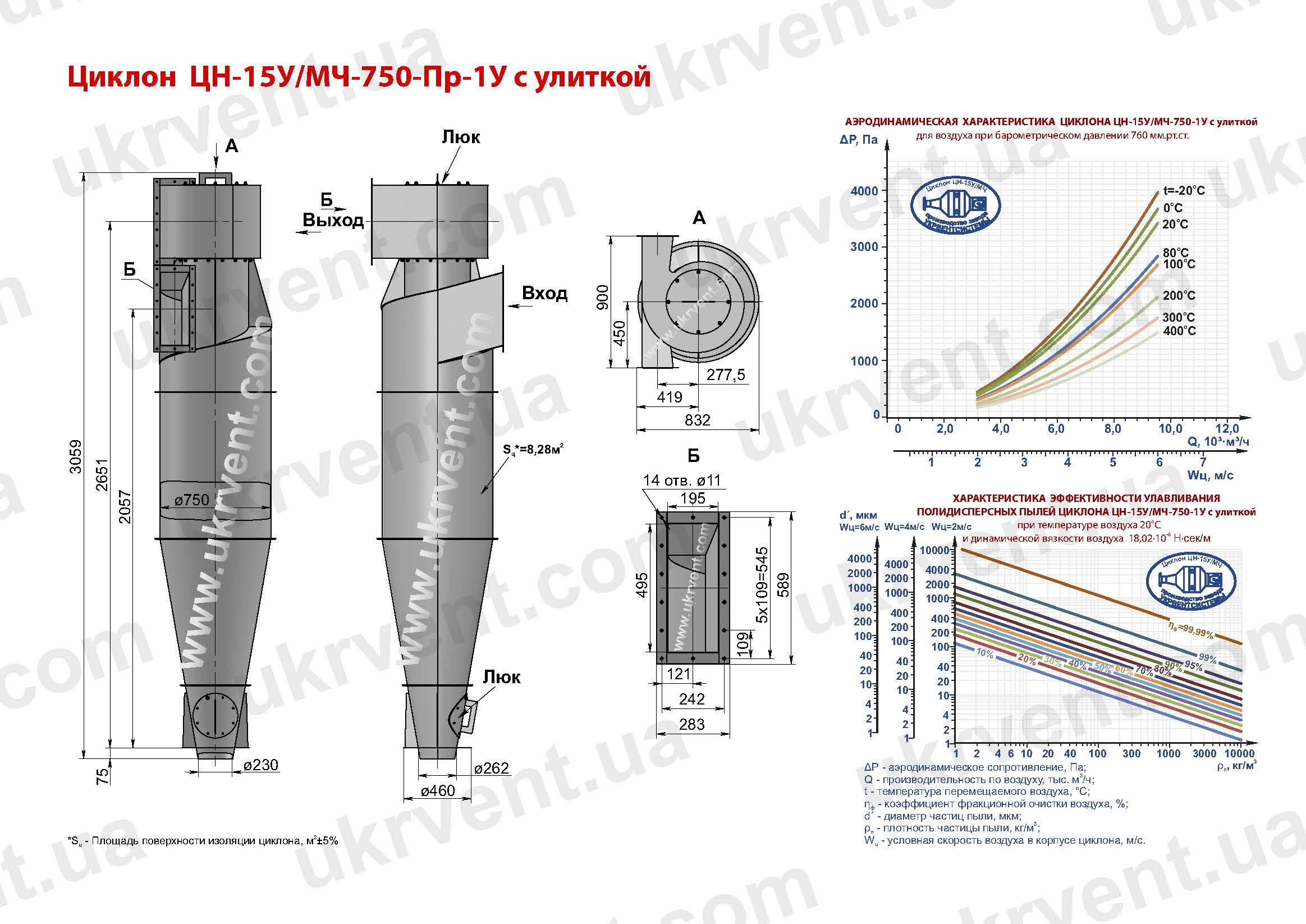

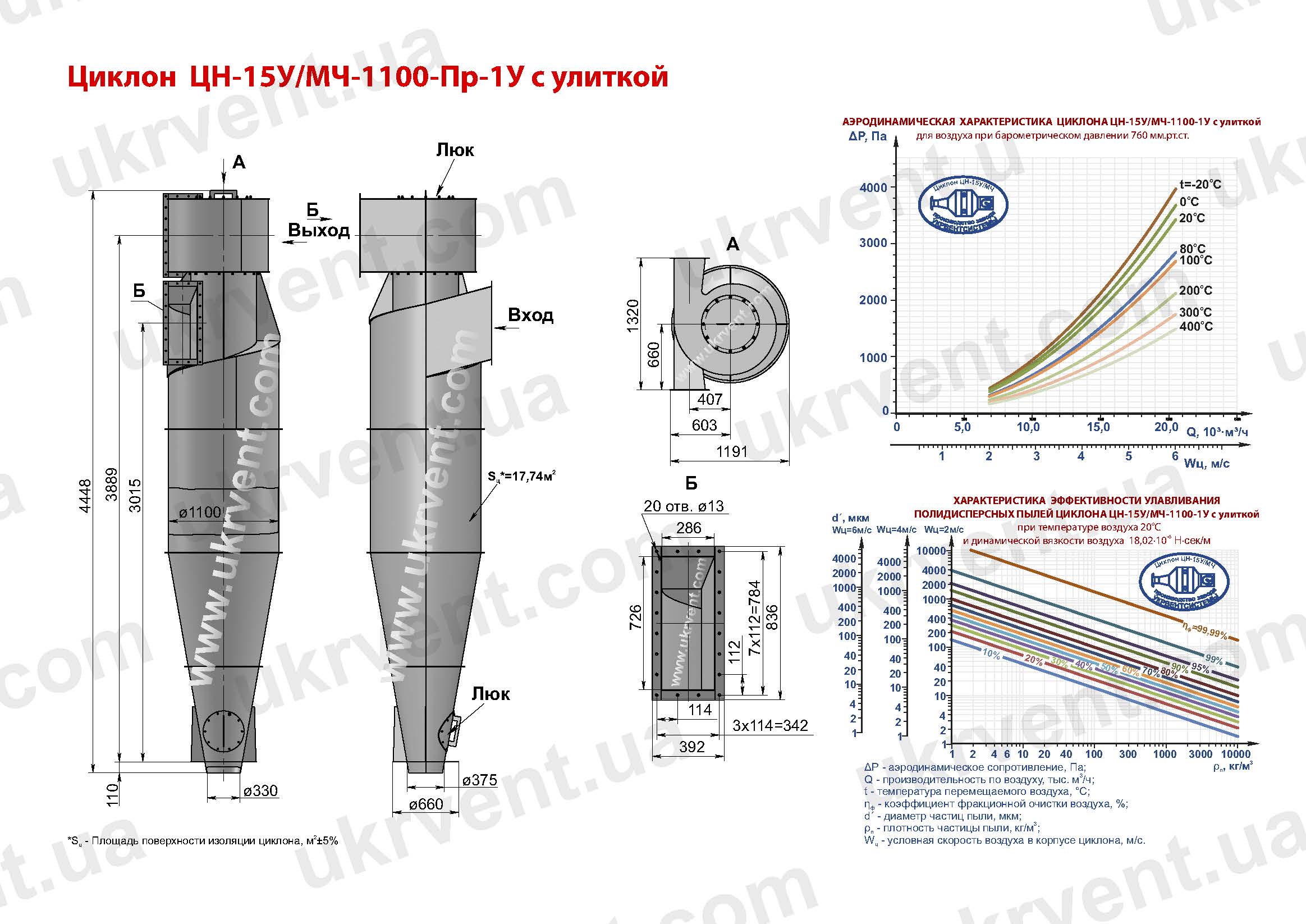

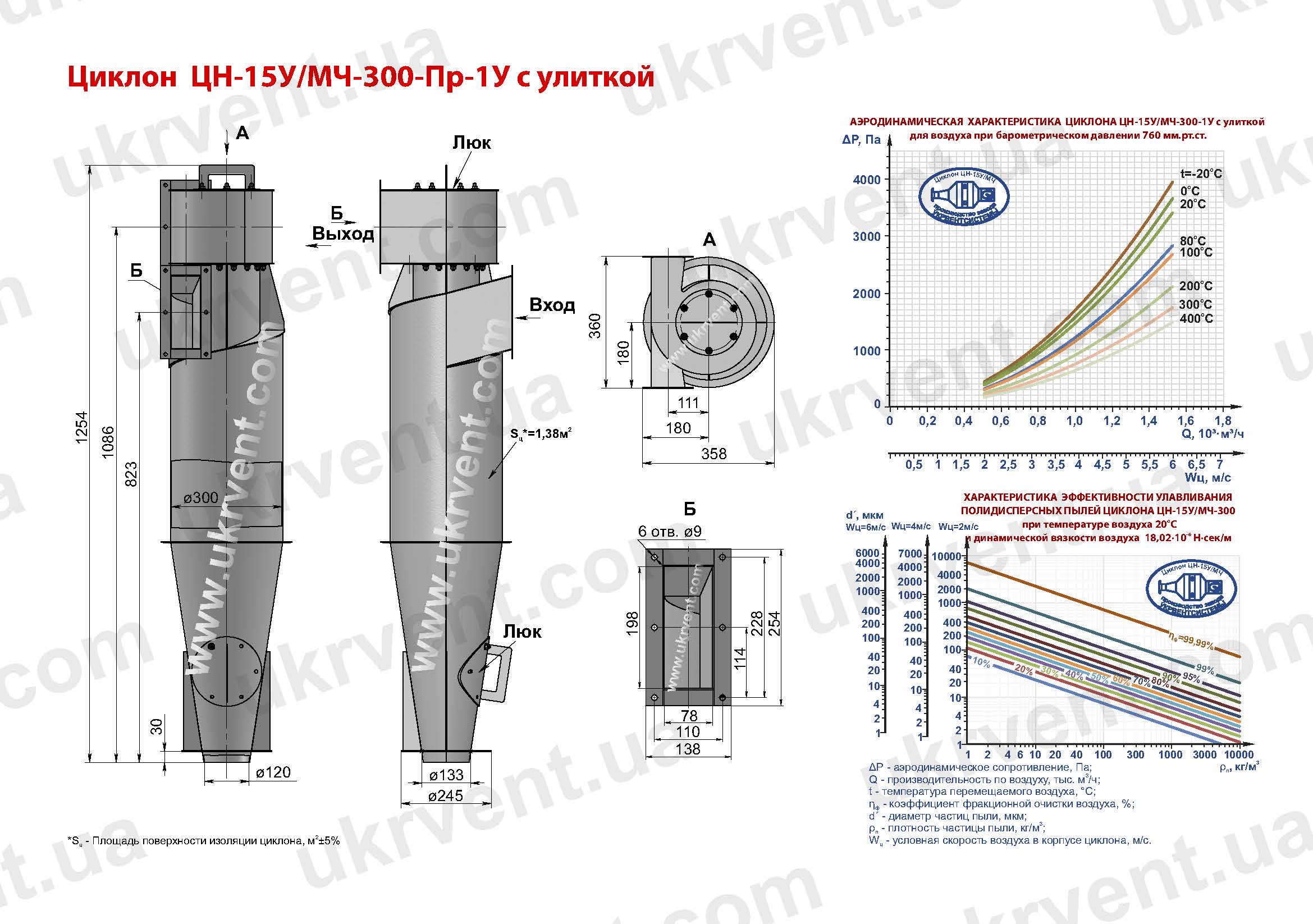

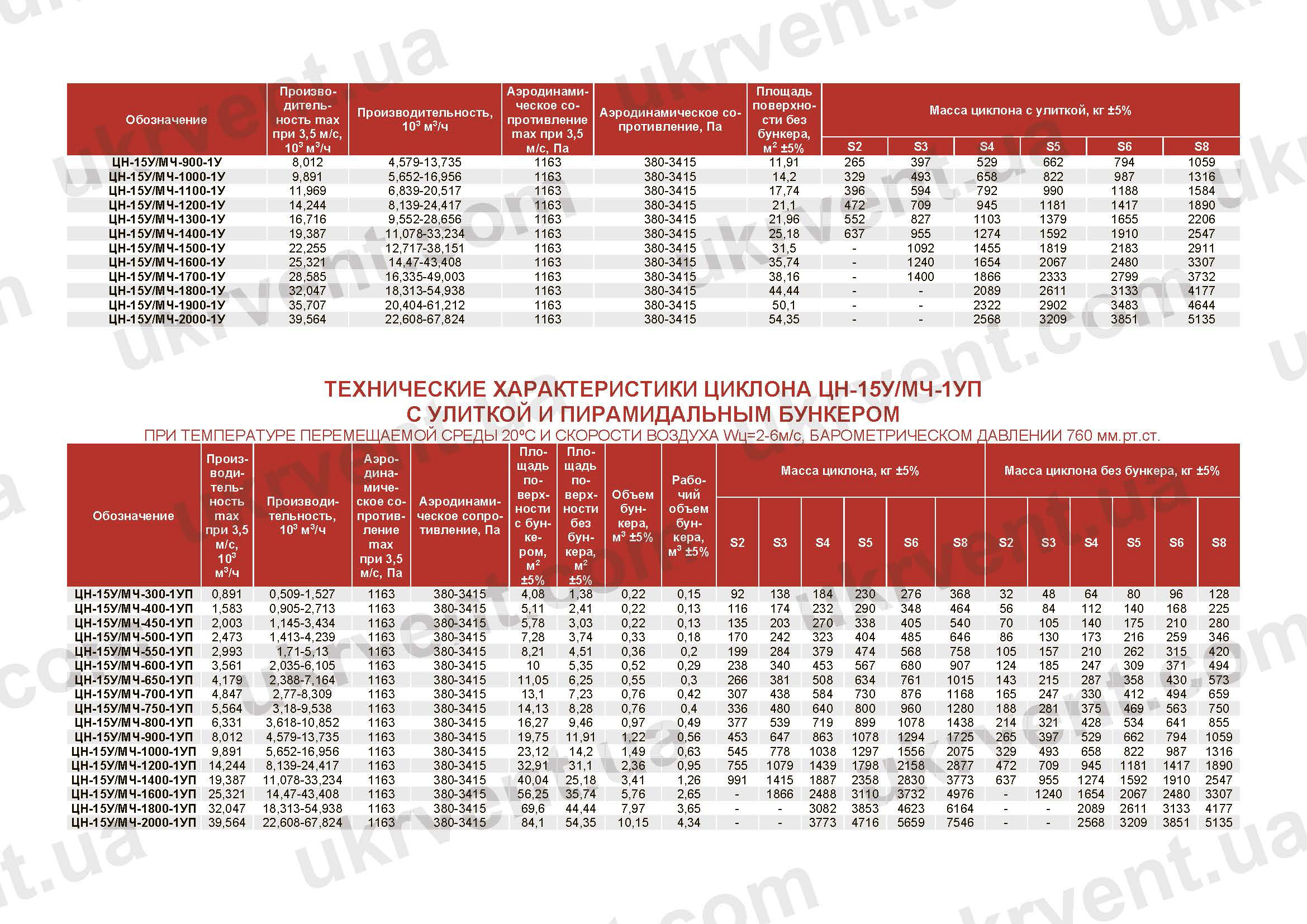

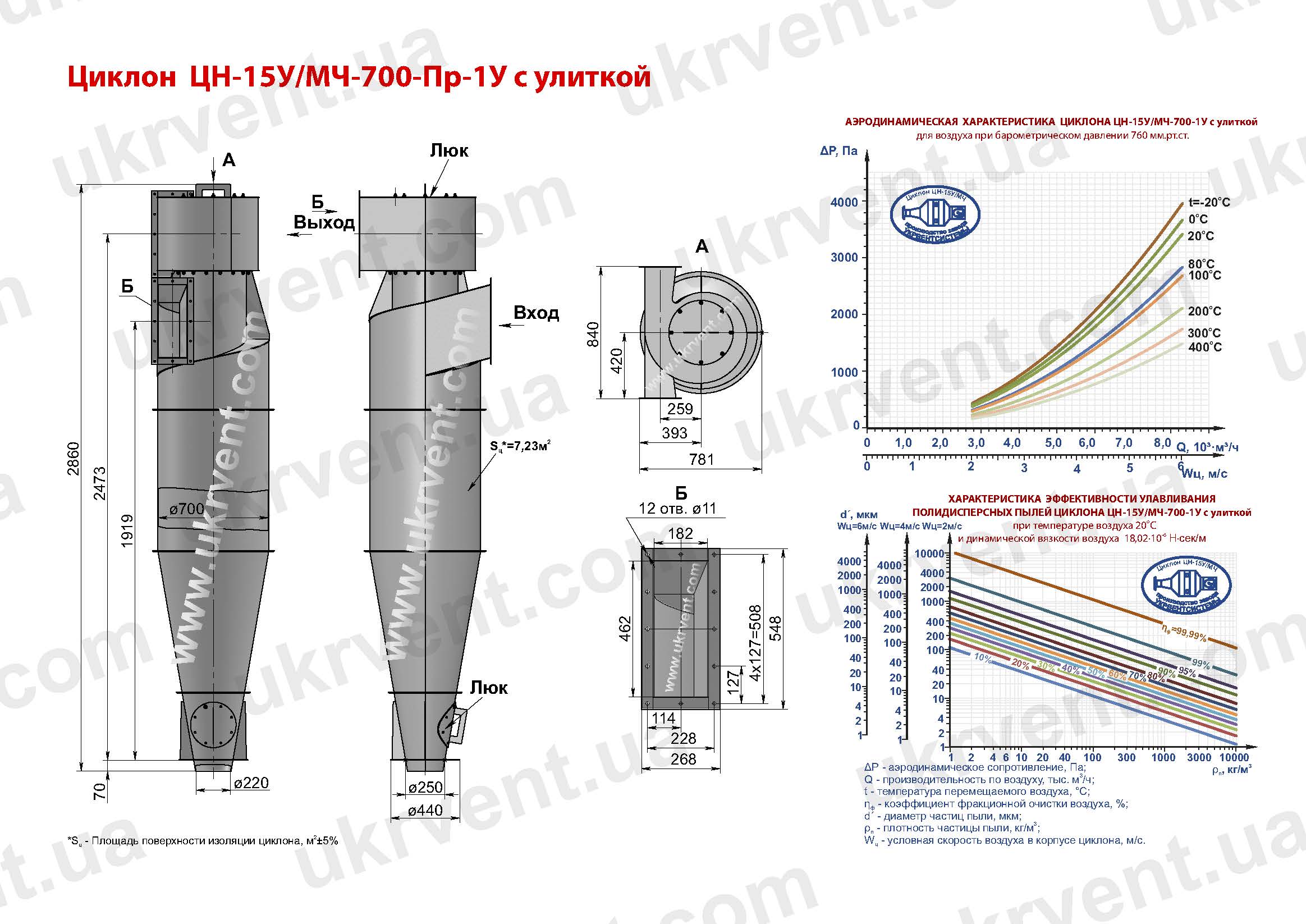

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА ЦН-15У/МЧ-1У С УЛИТКОЙ

при температуре перемещаемой среды 20^оС и скорости воздуха wц=2-6м/с, барометрическом давлении 760 мм.рт.ст.

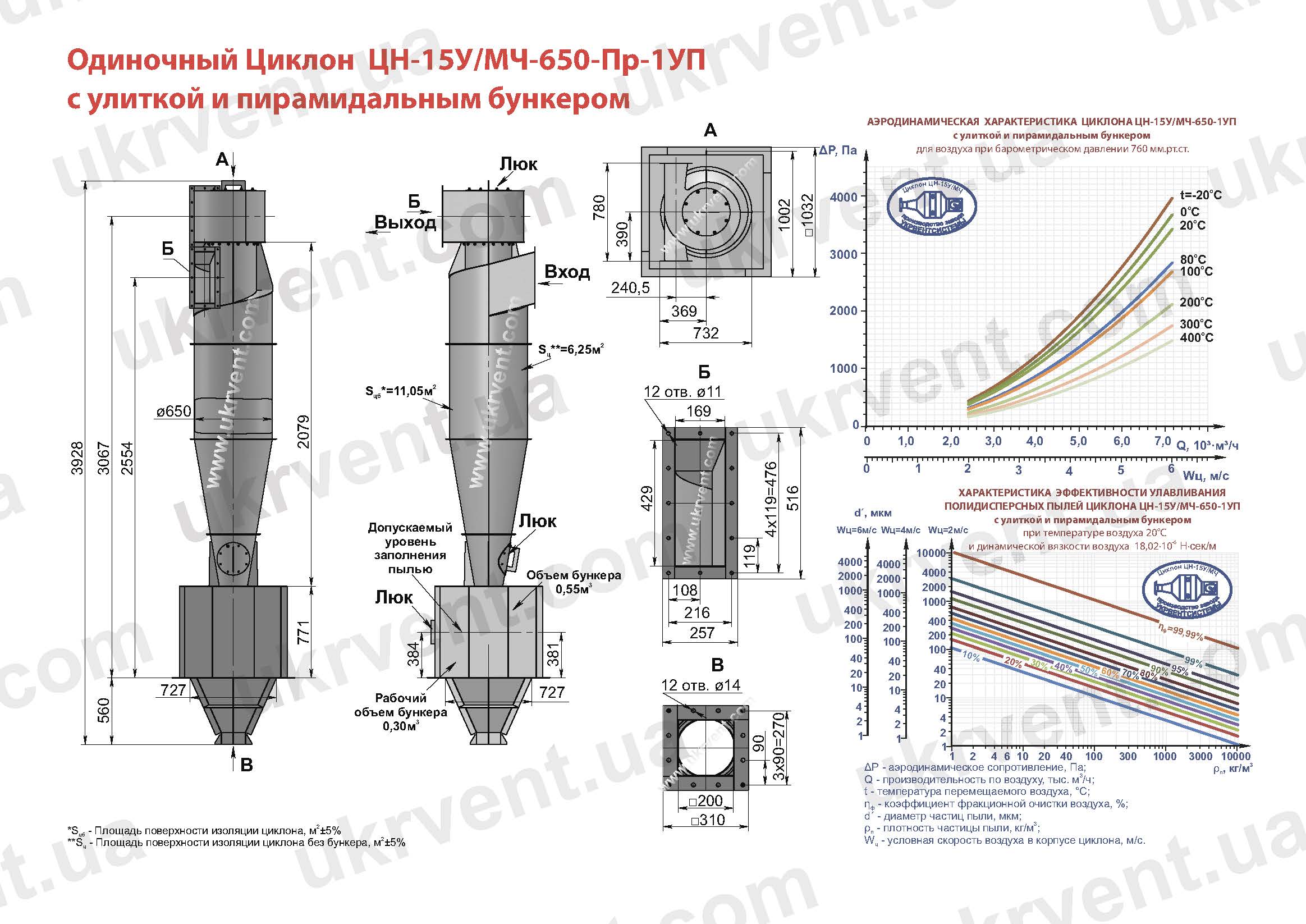

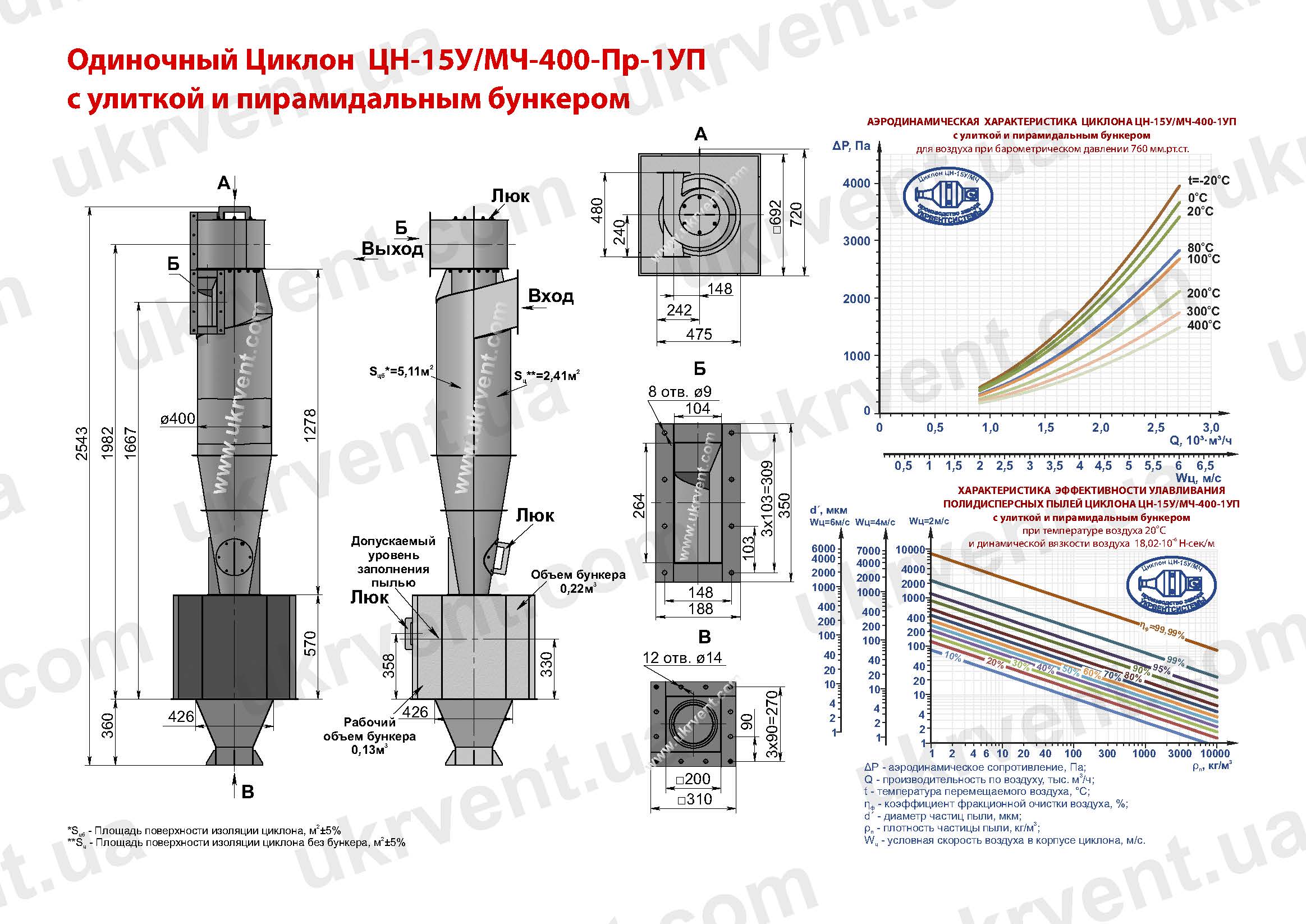

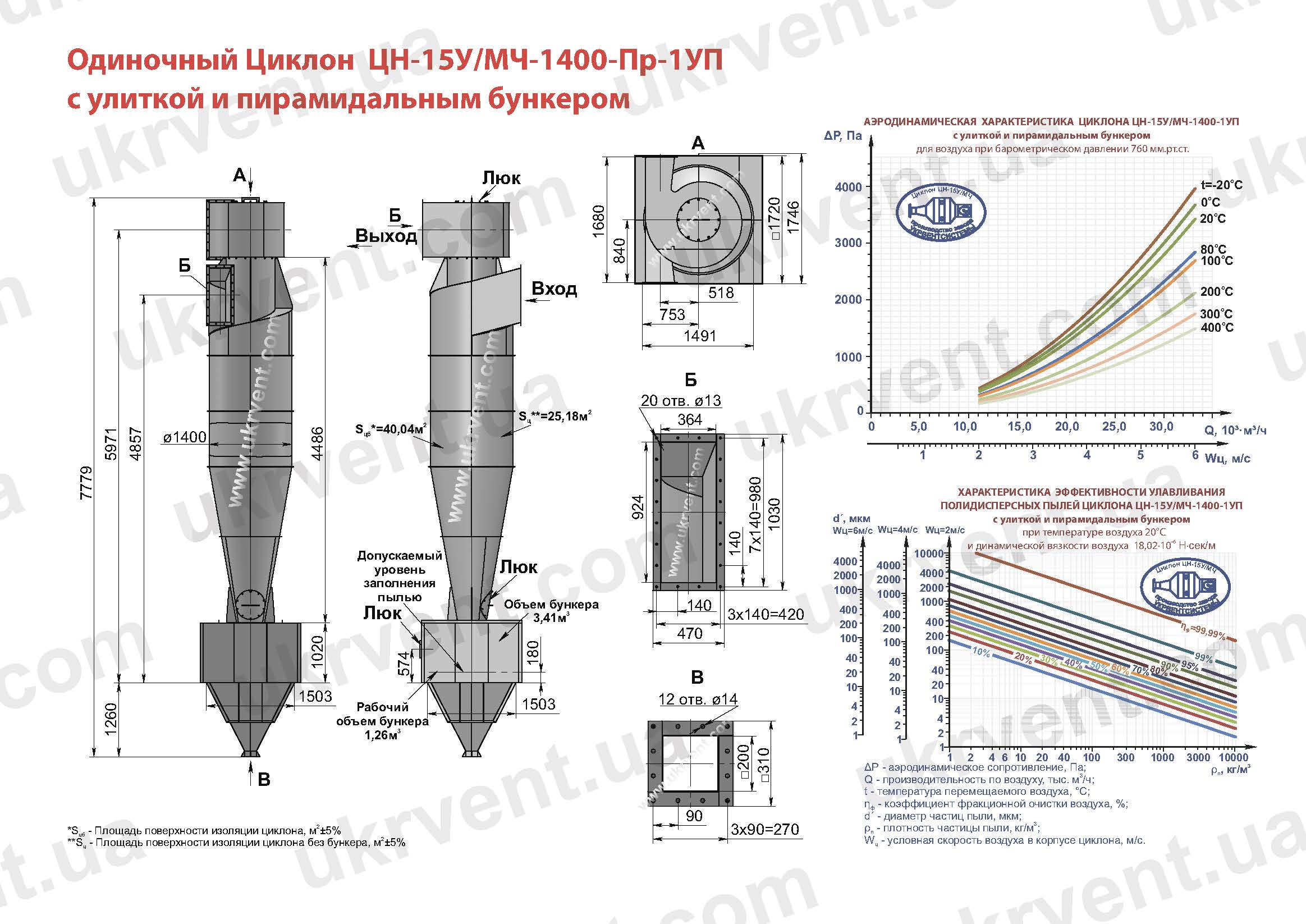

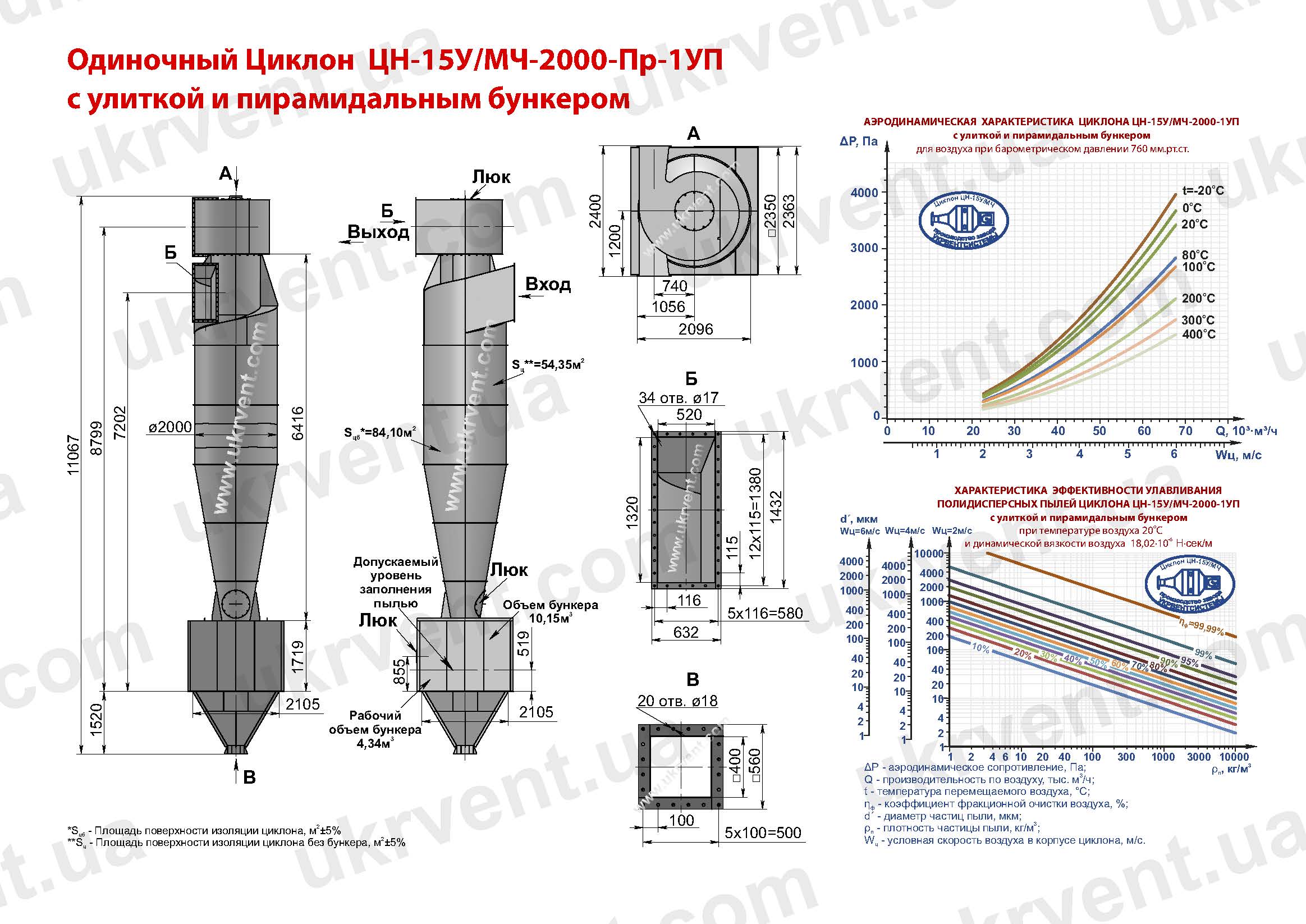

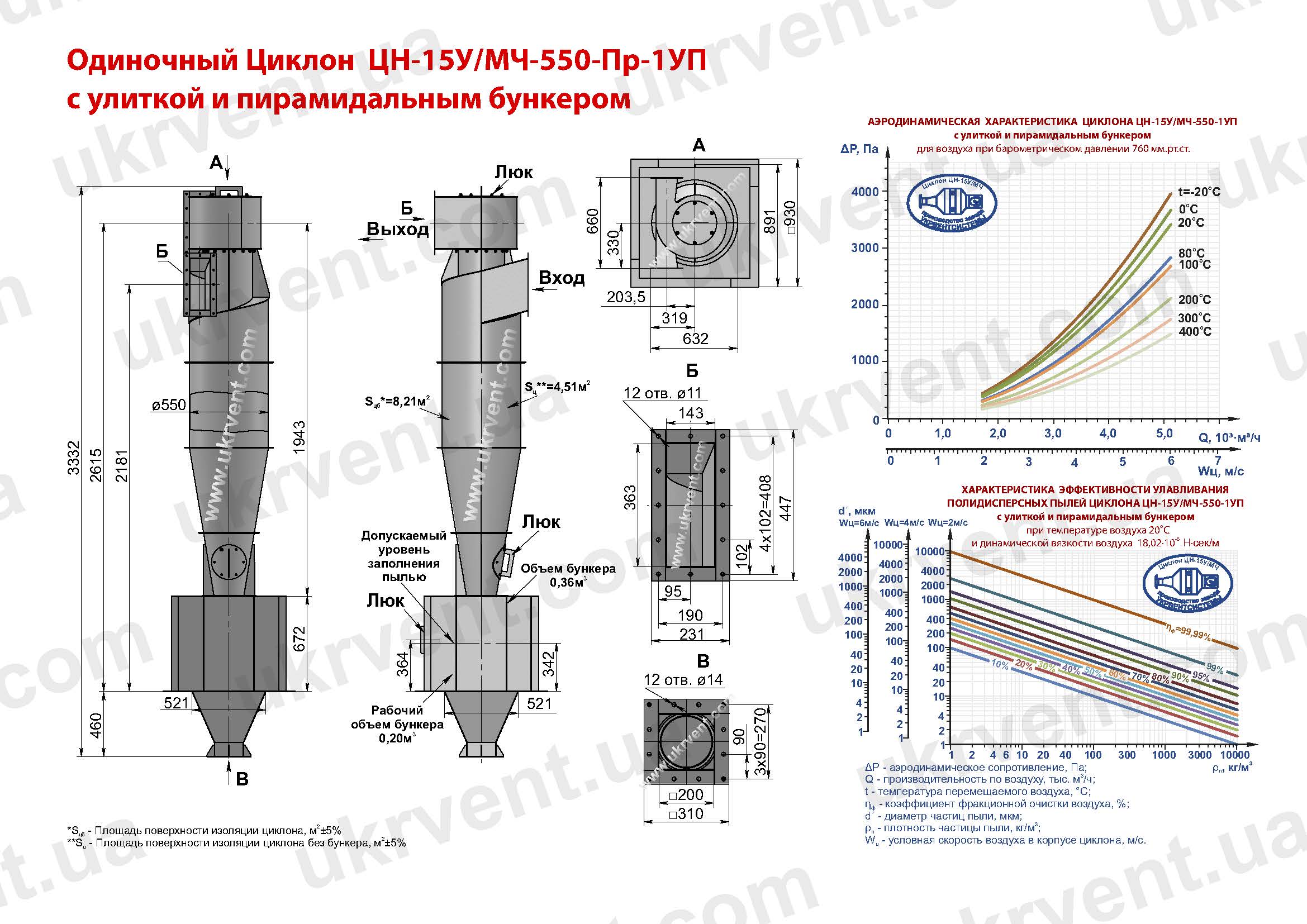

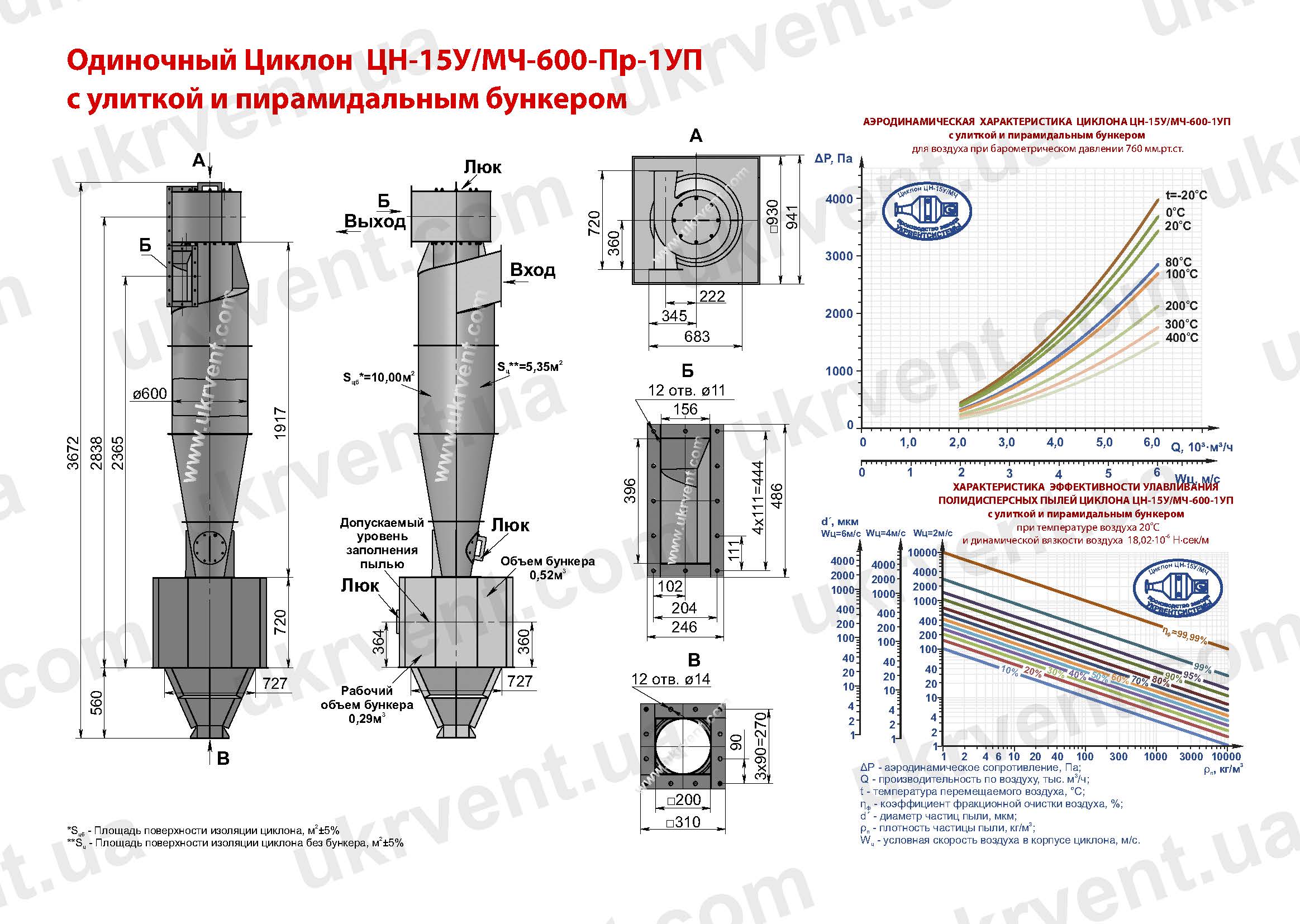

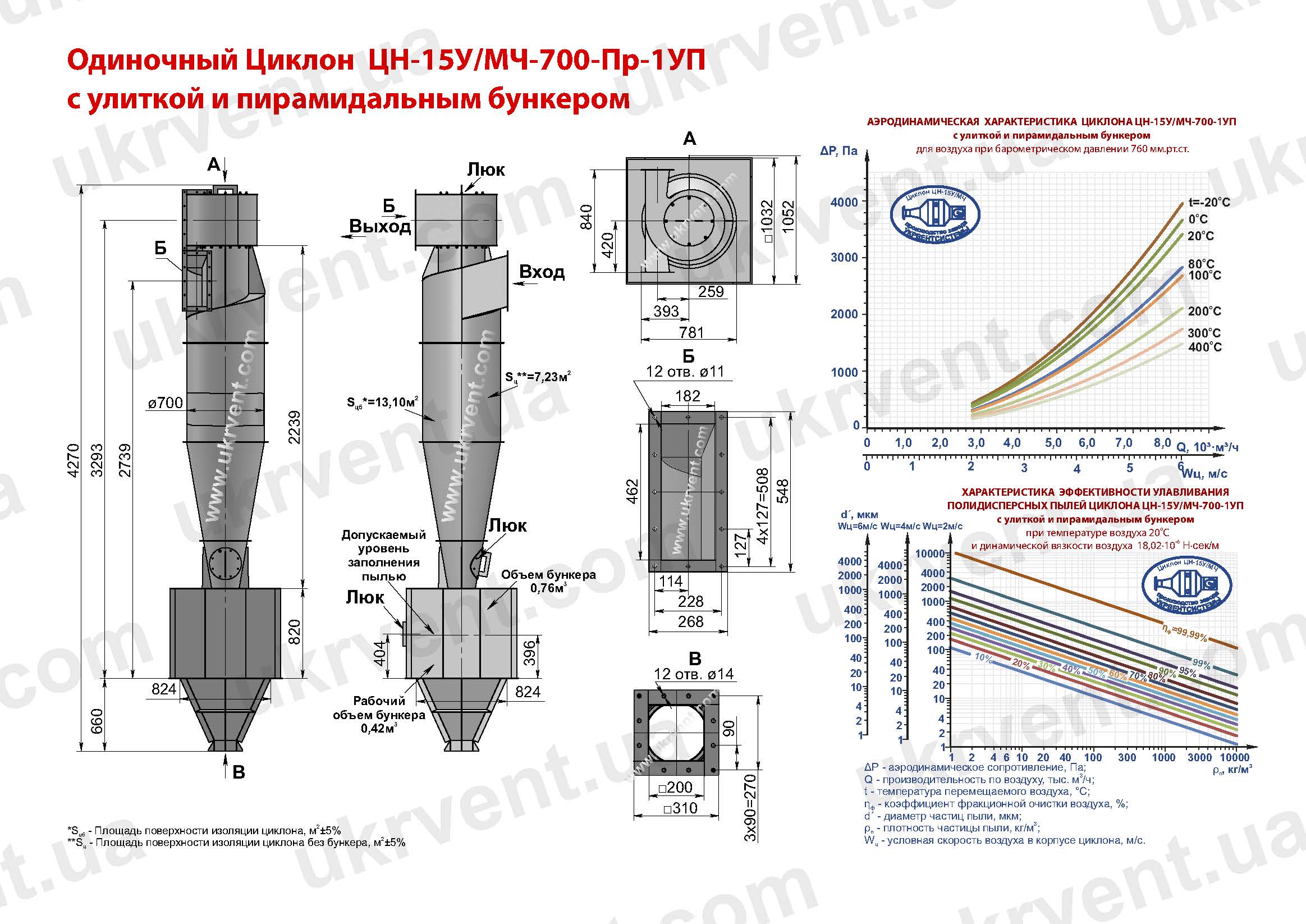

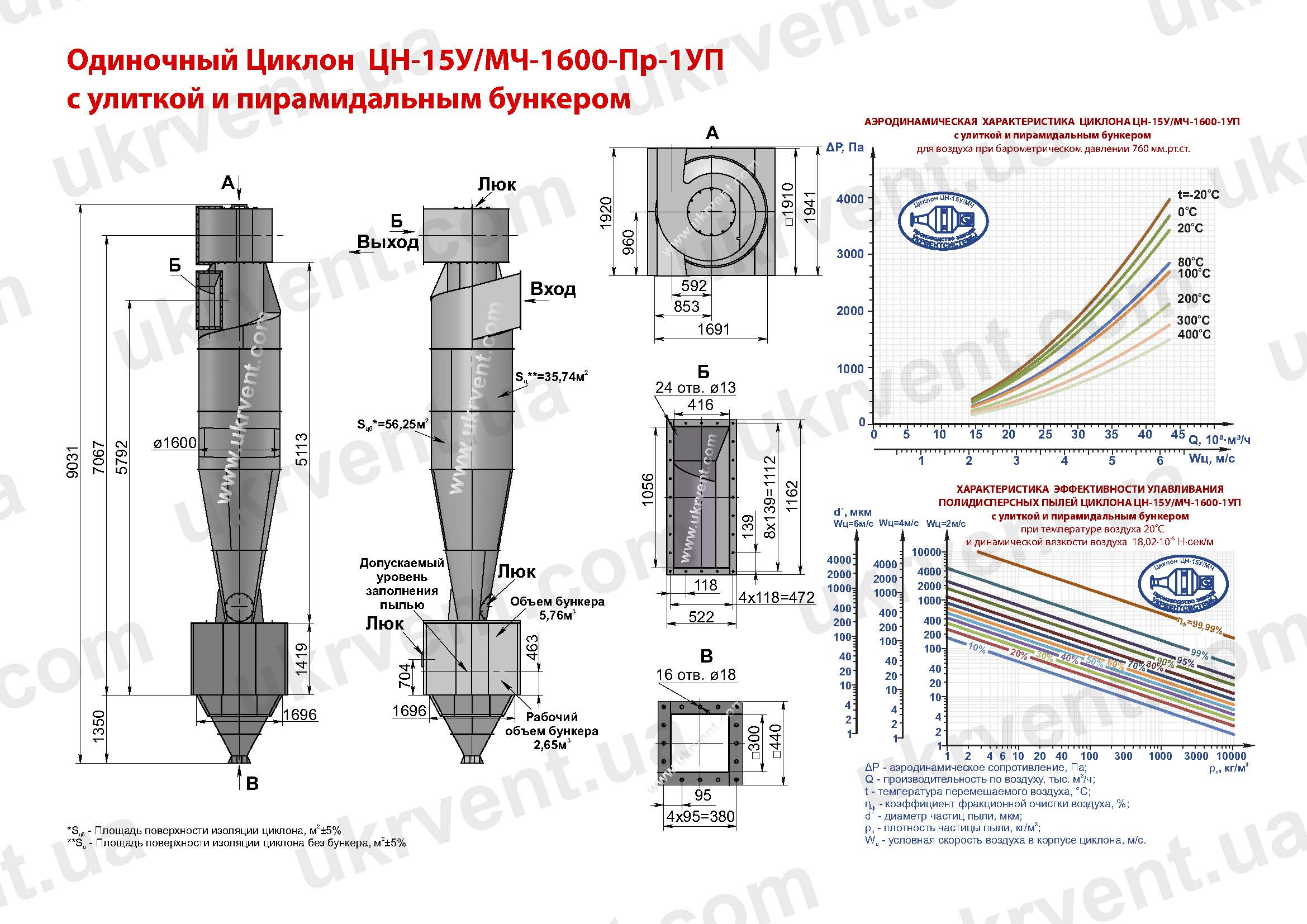

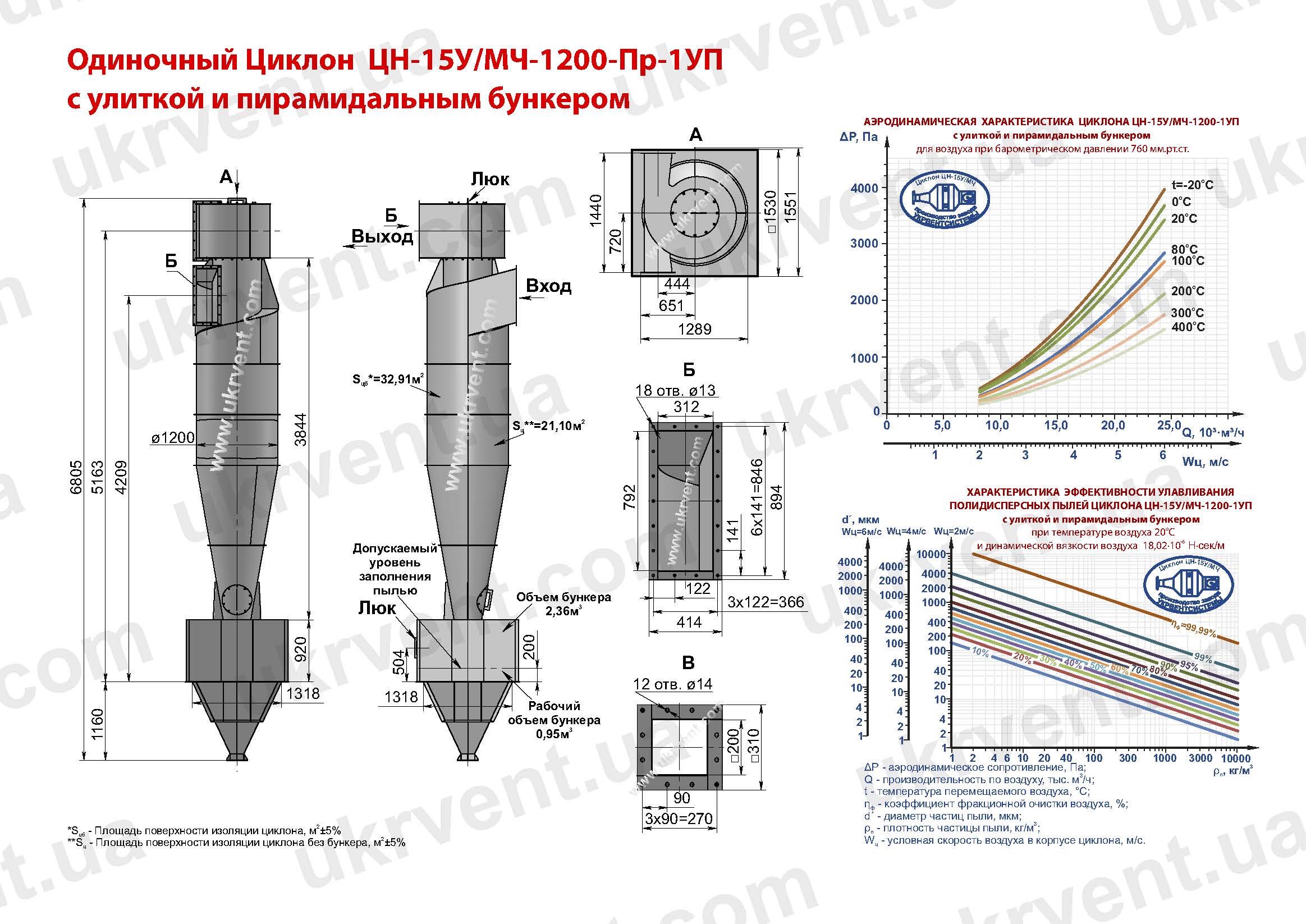

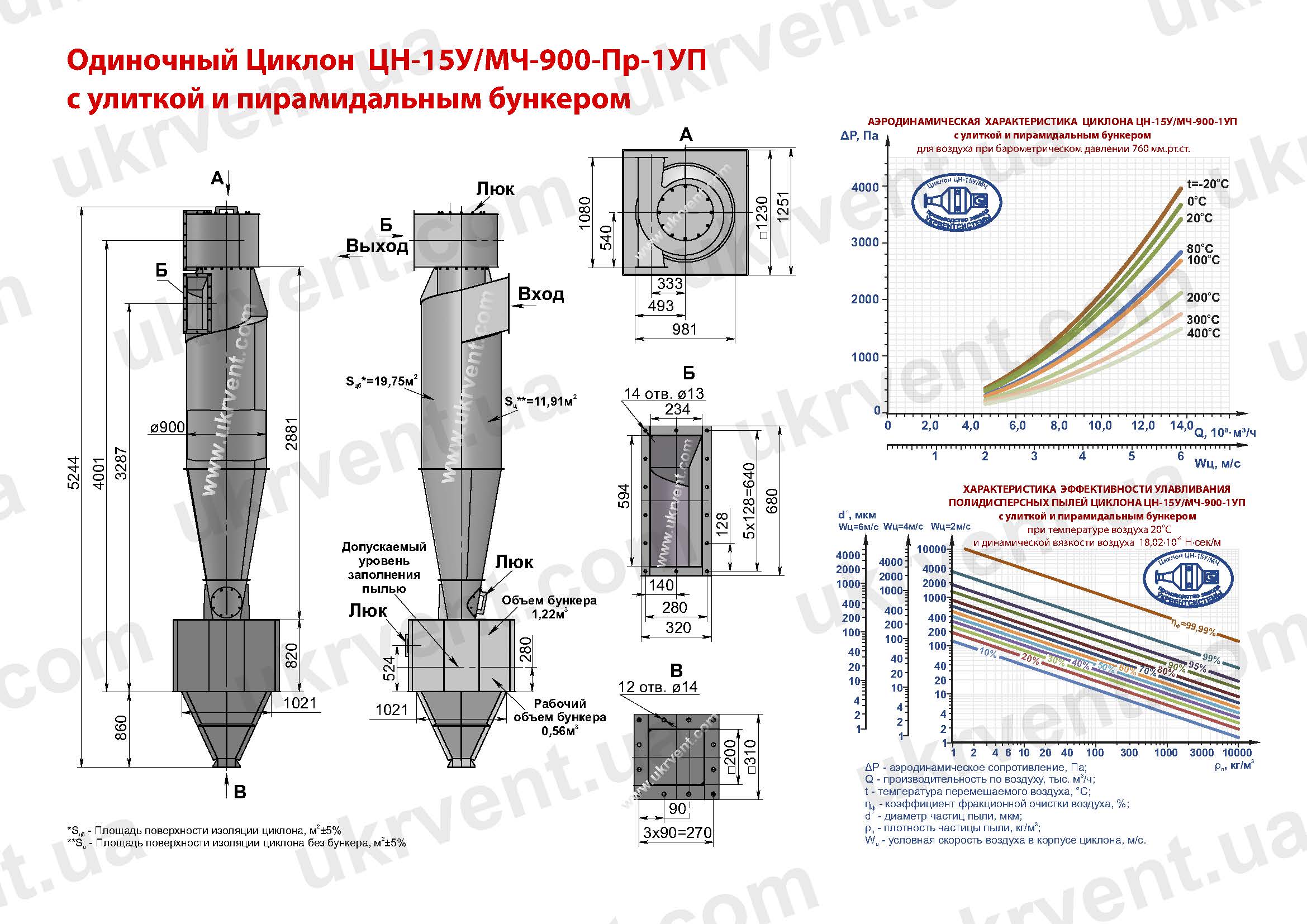

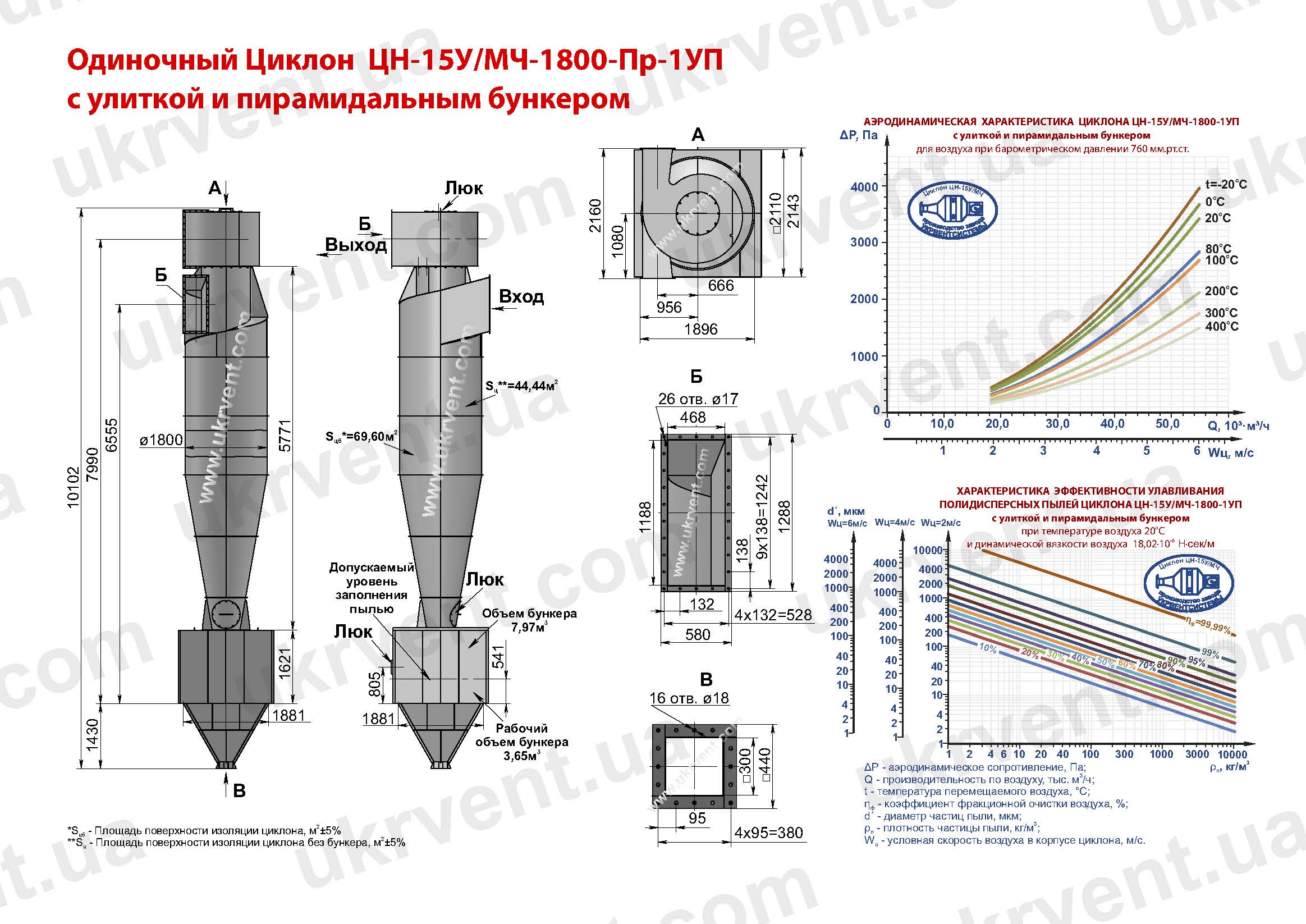

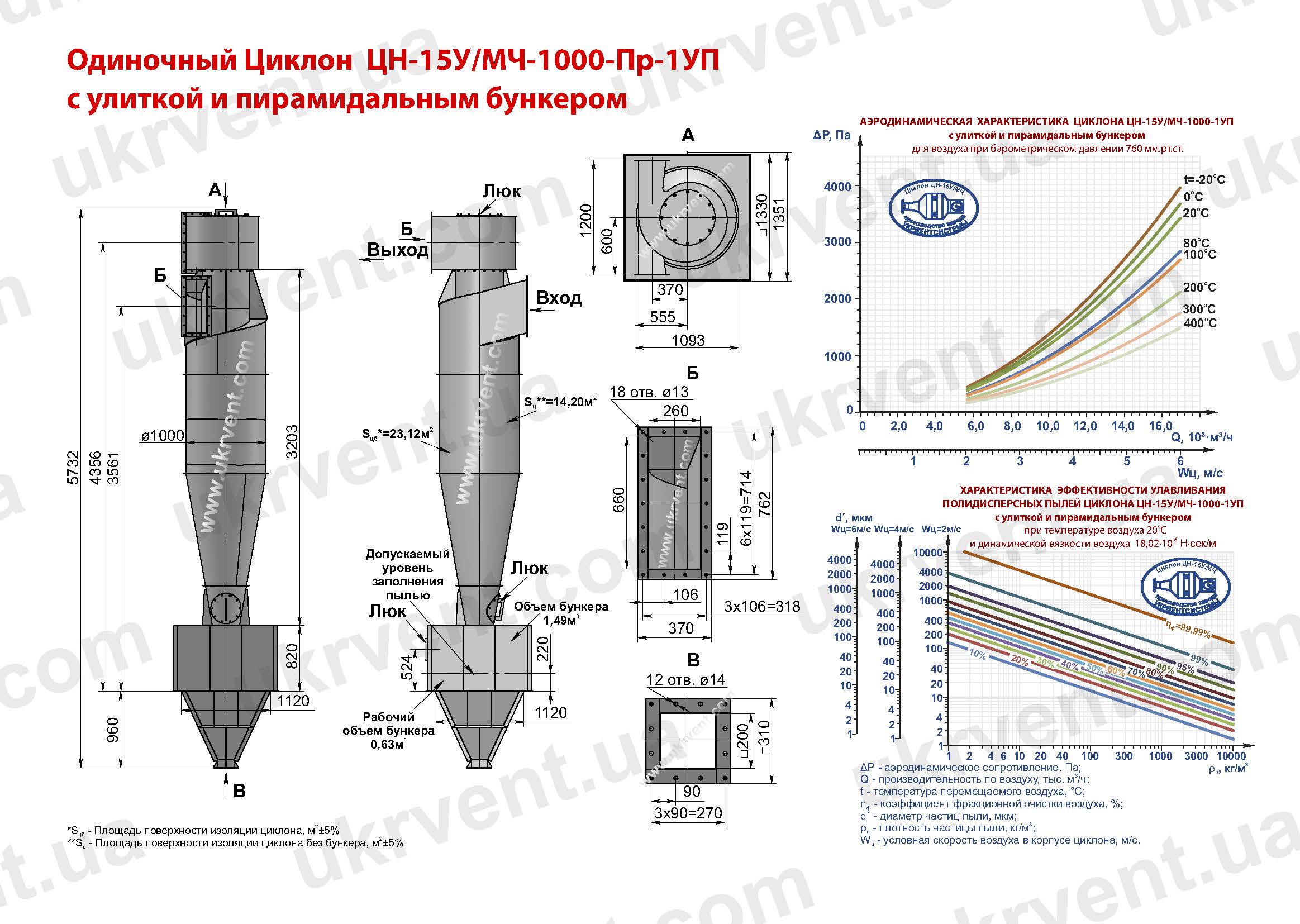

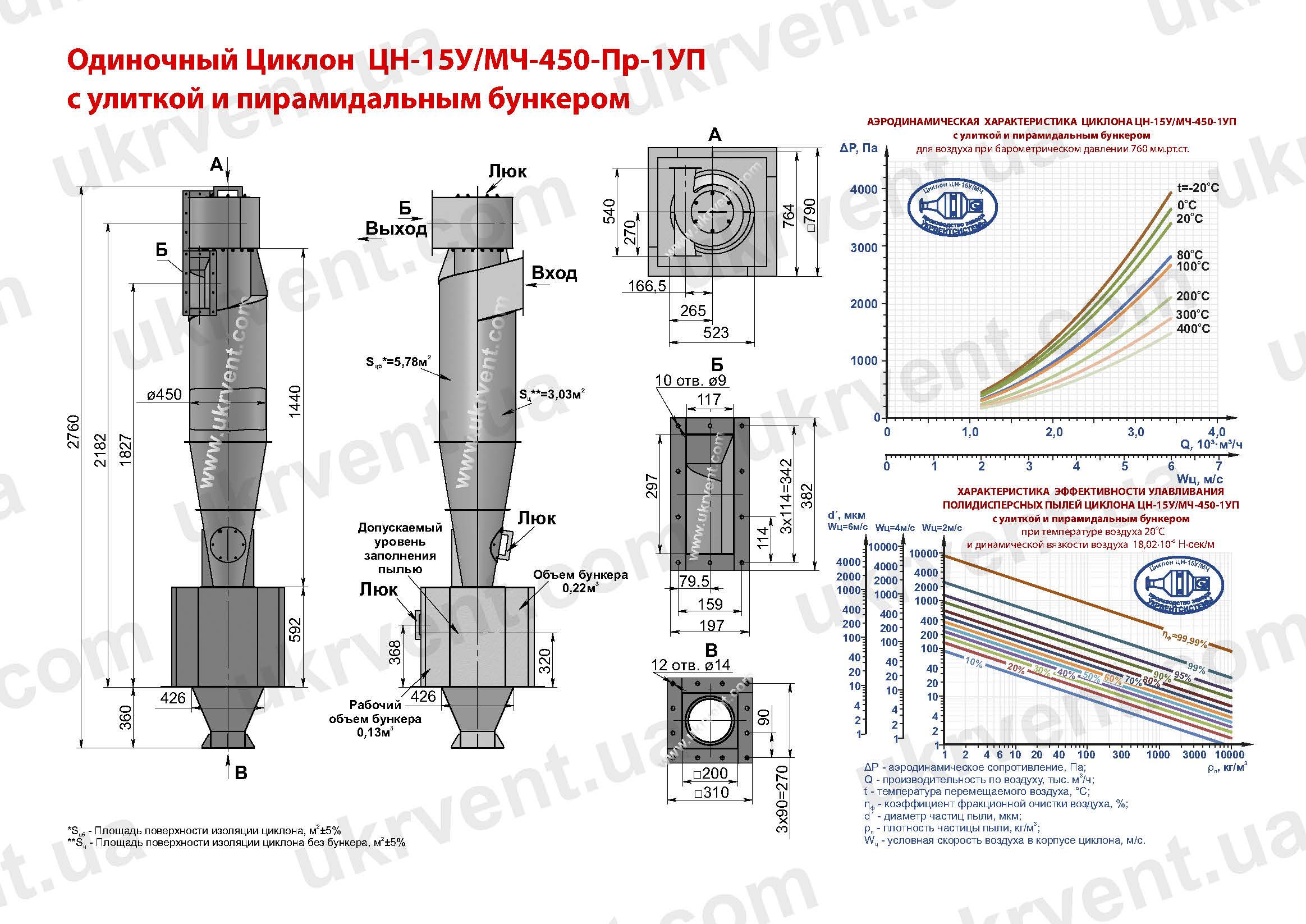

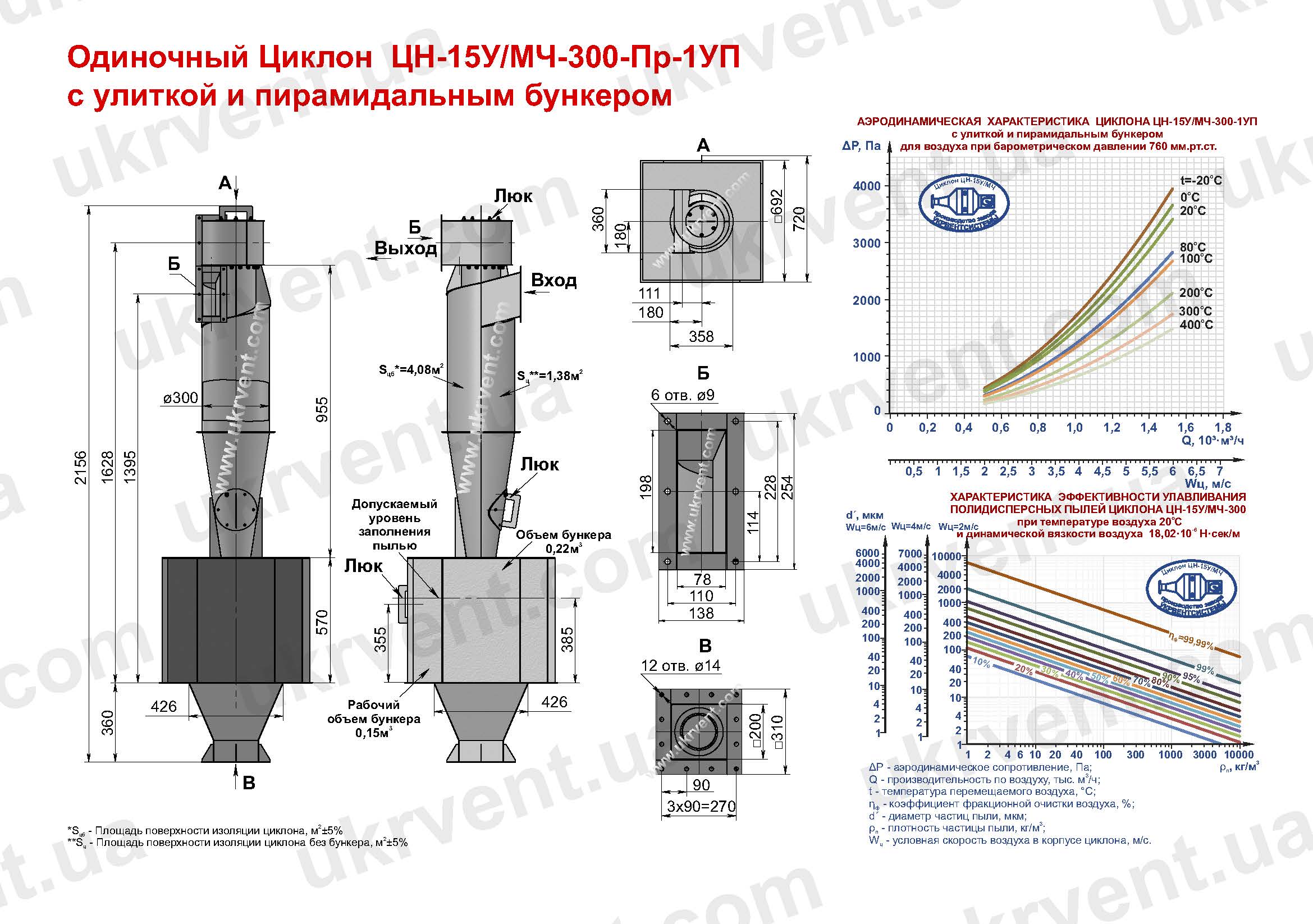

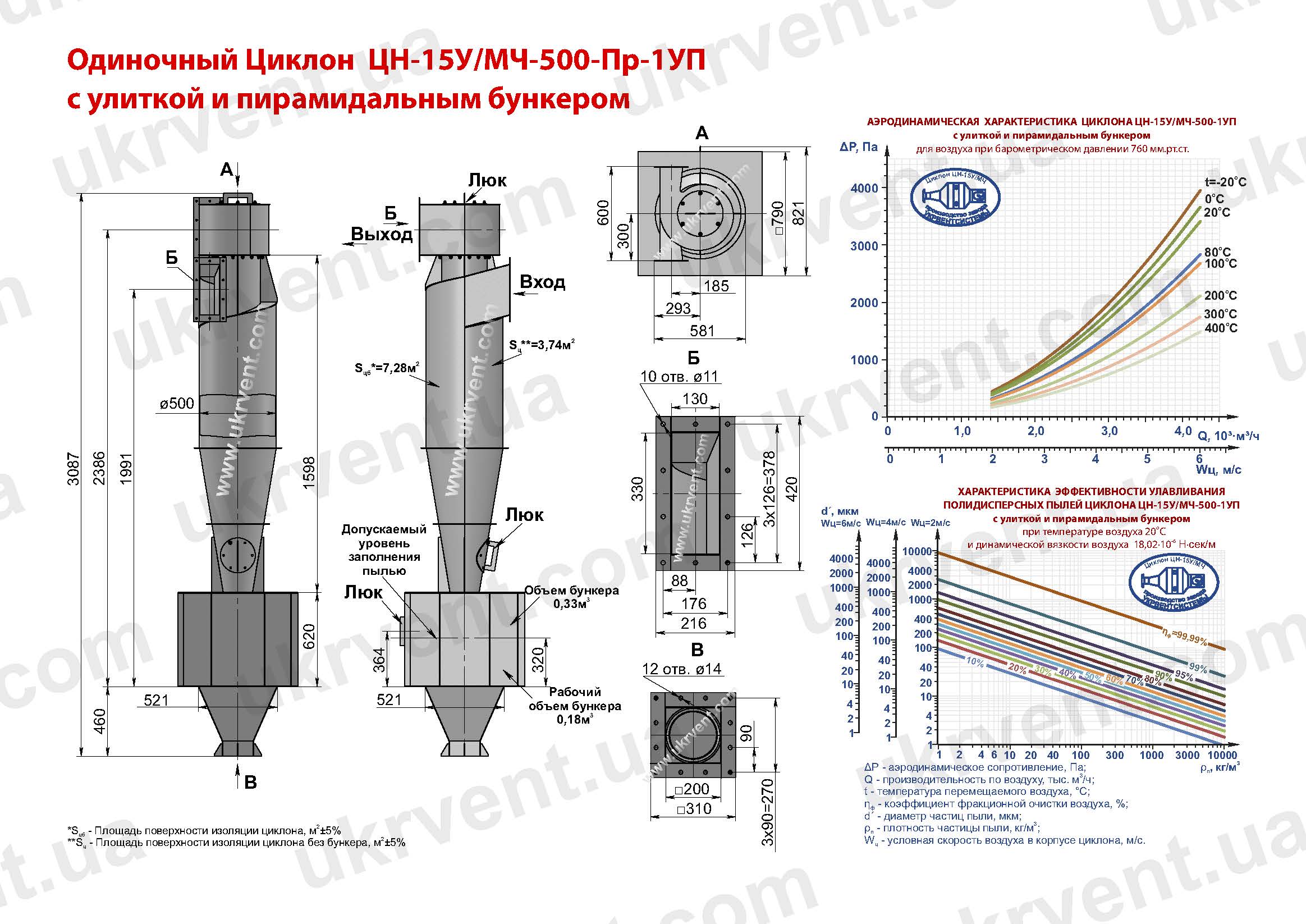

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА ЦН-15У/МЧ-1УП С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

при температуре перемещаемой среды 20^оС и скорости воздуха wц=2-6м/с, барометрическом давлении 760 мм.рт.ст.

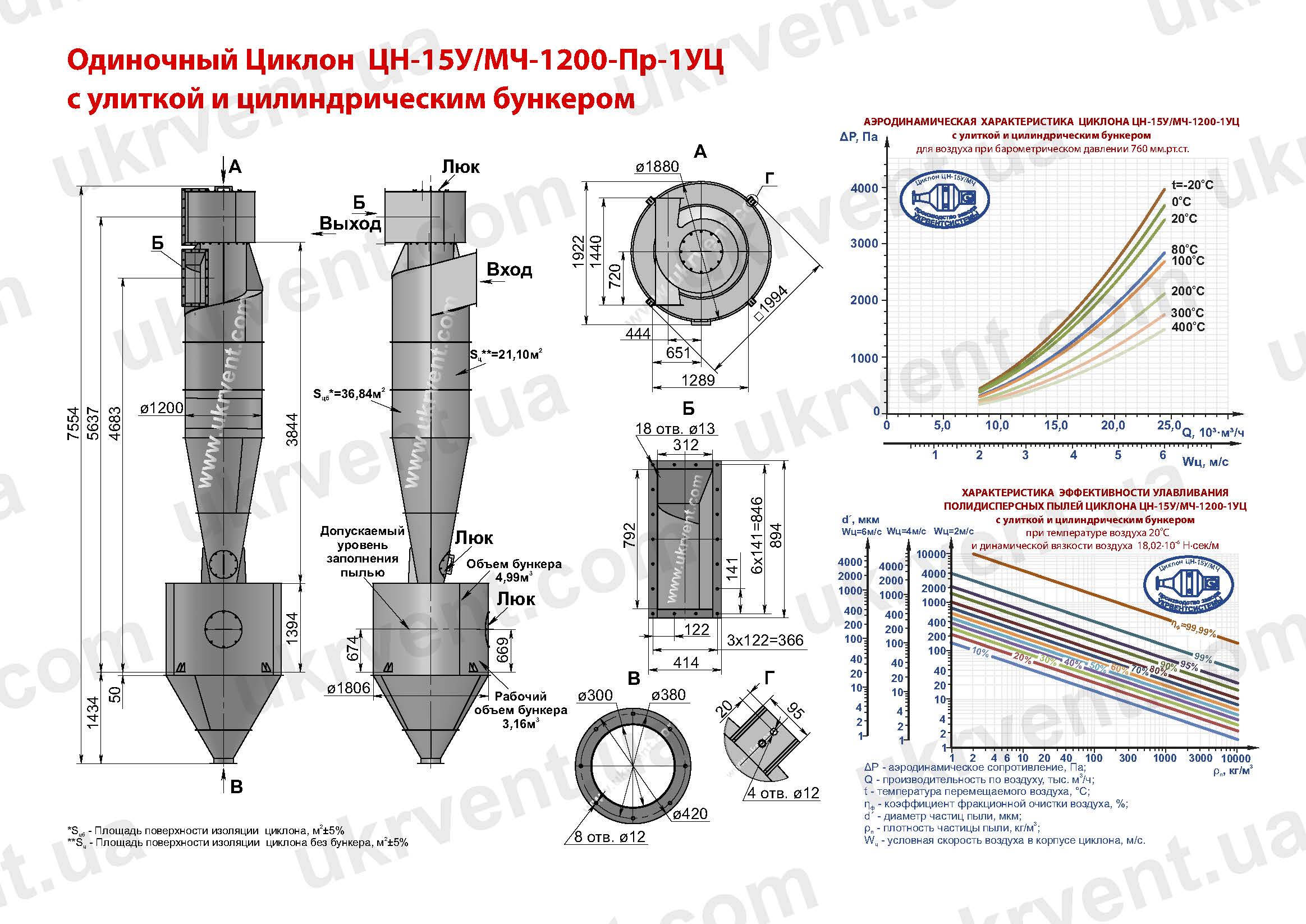

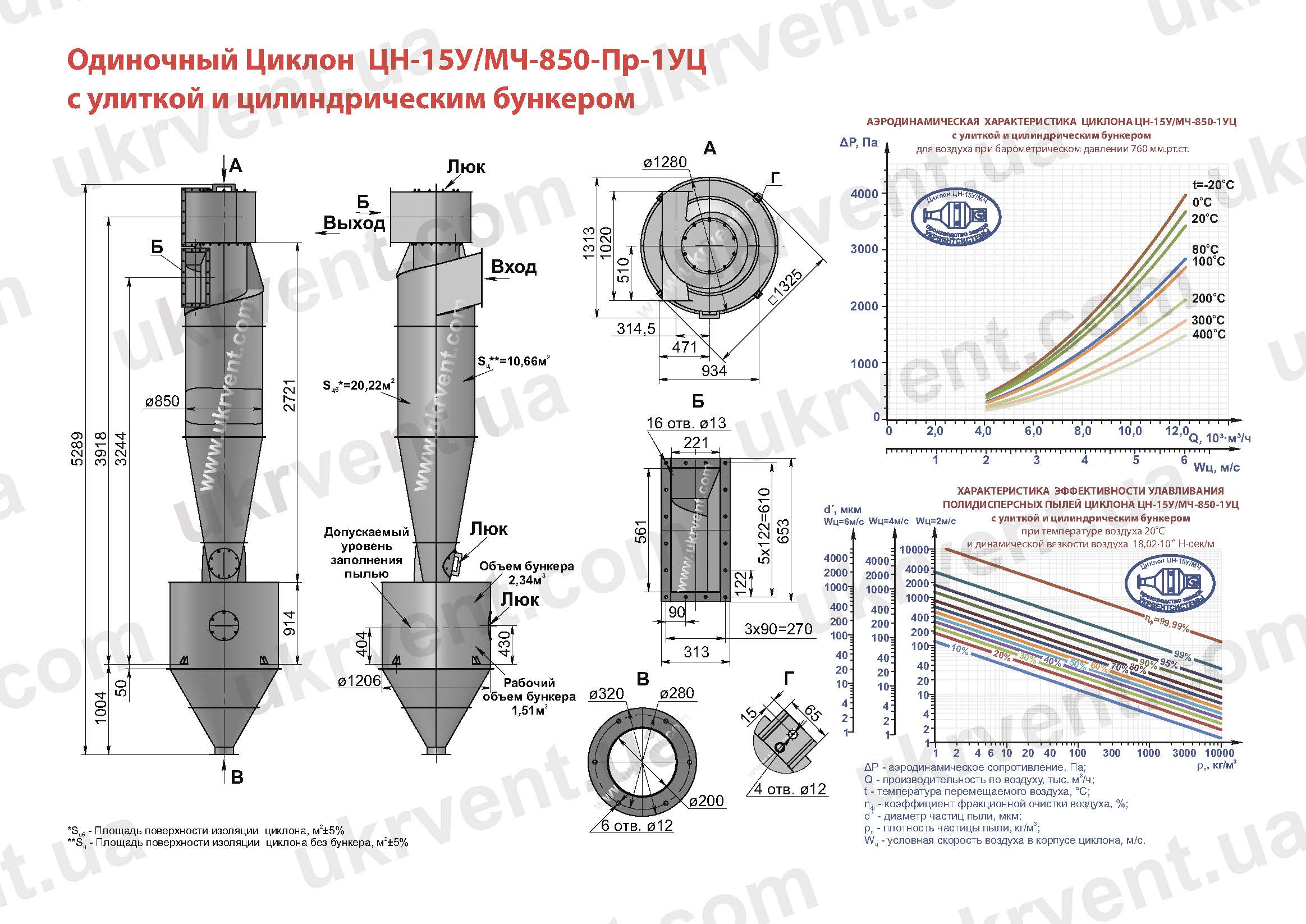

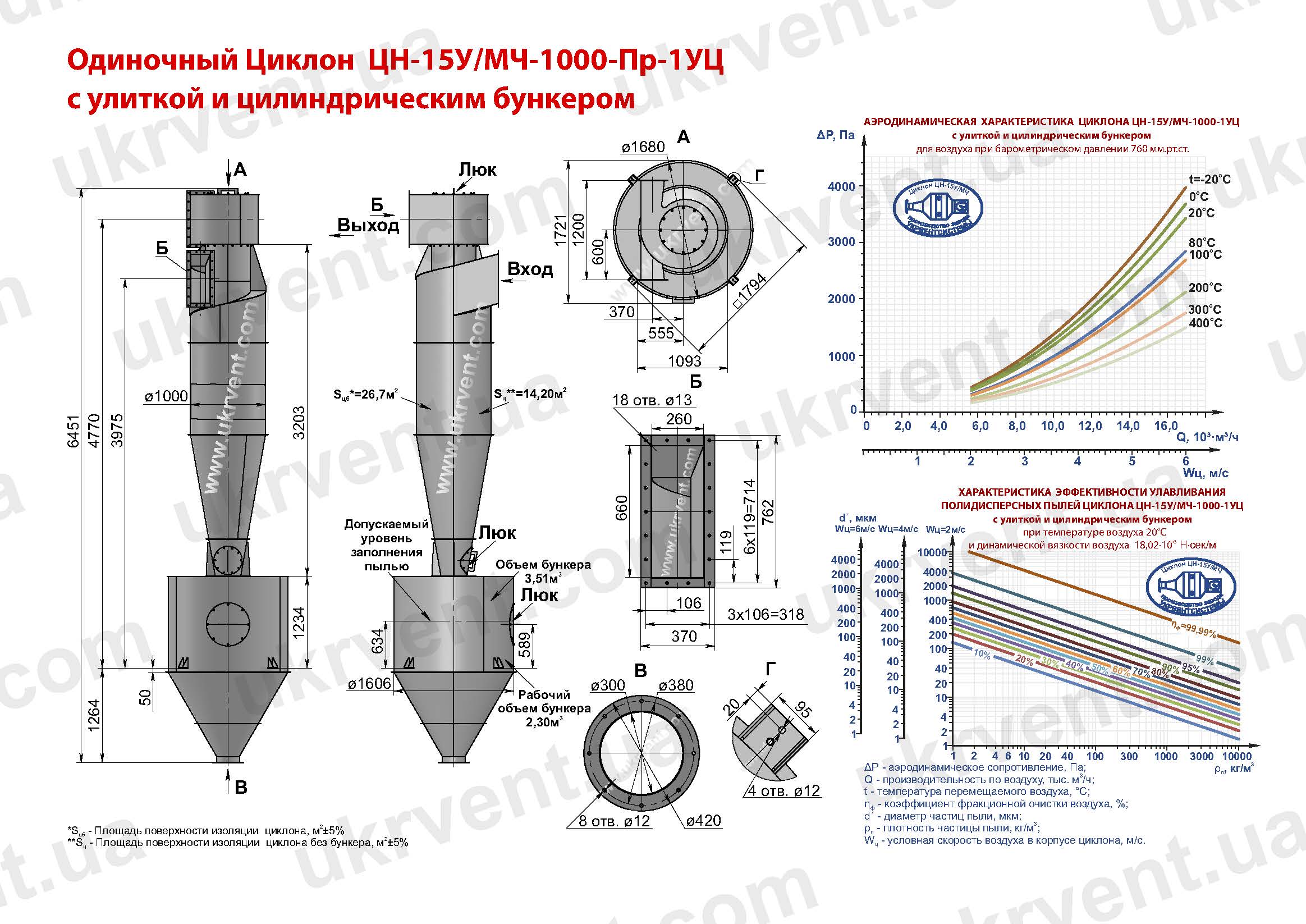

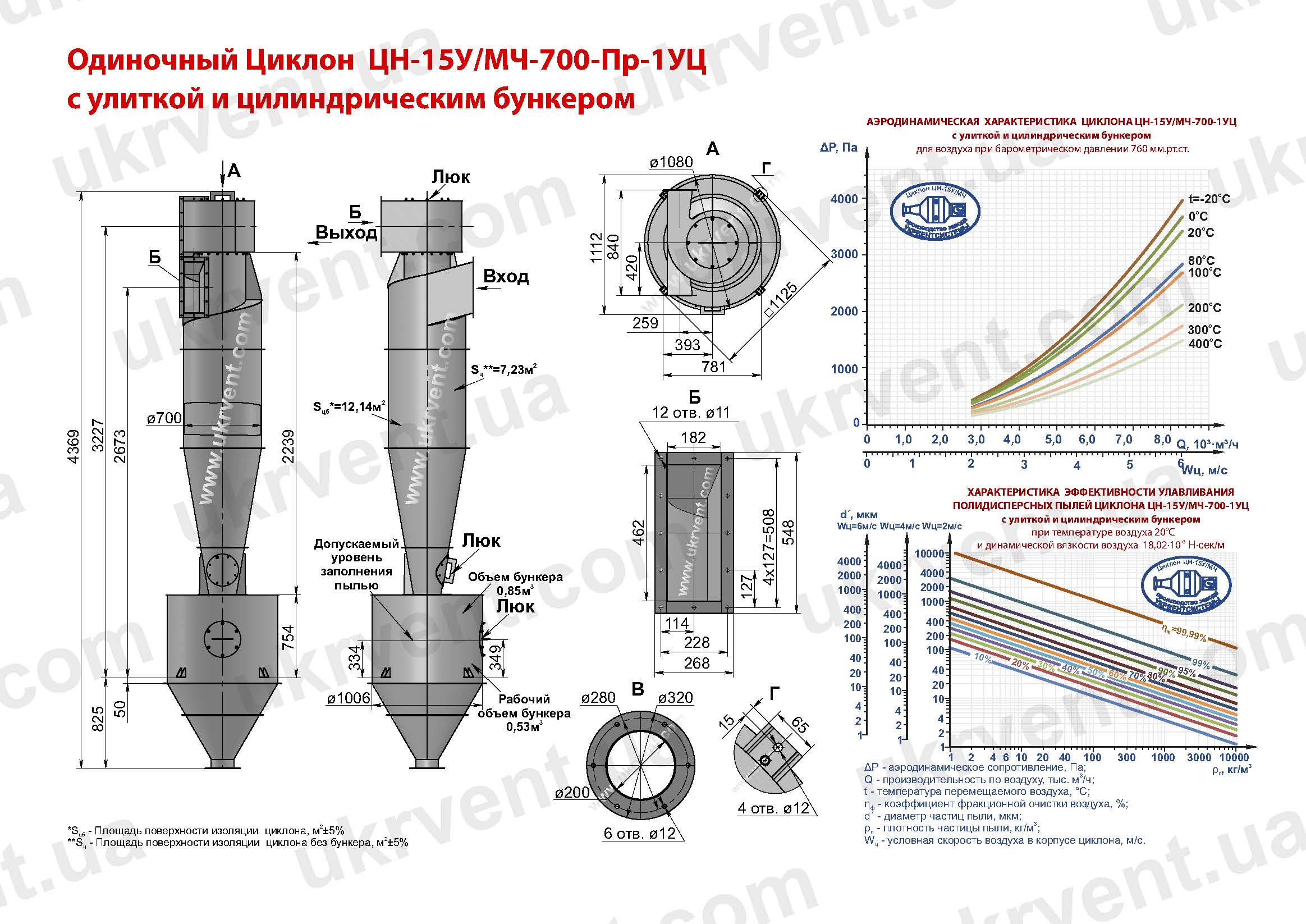

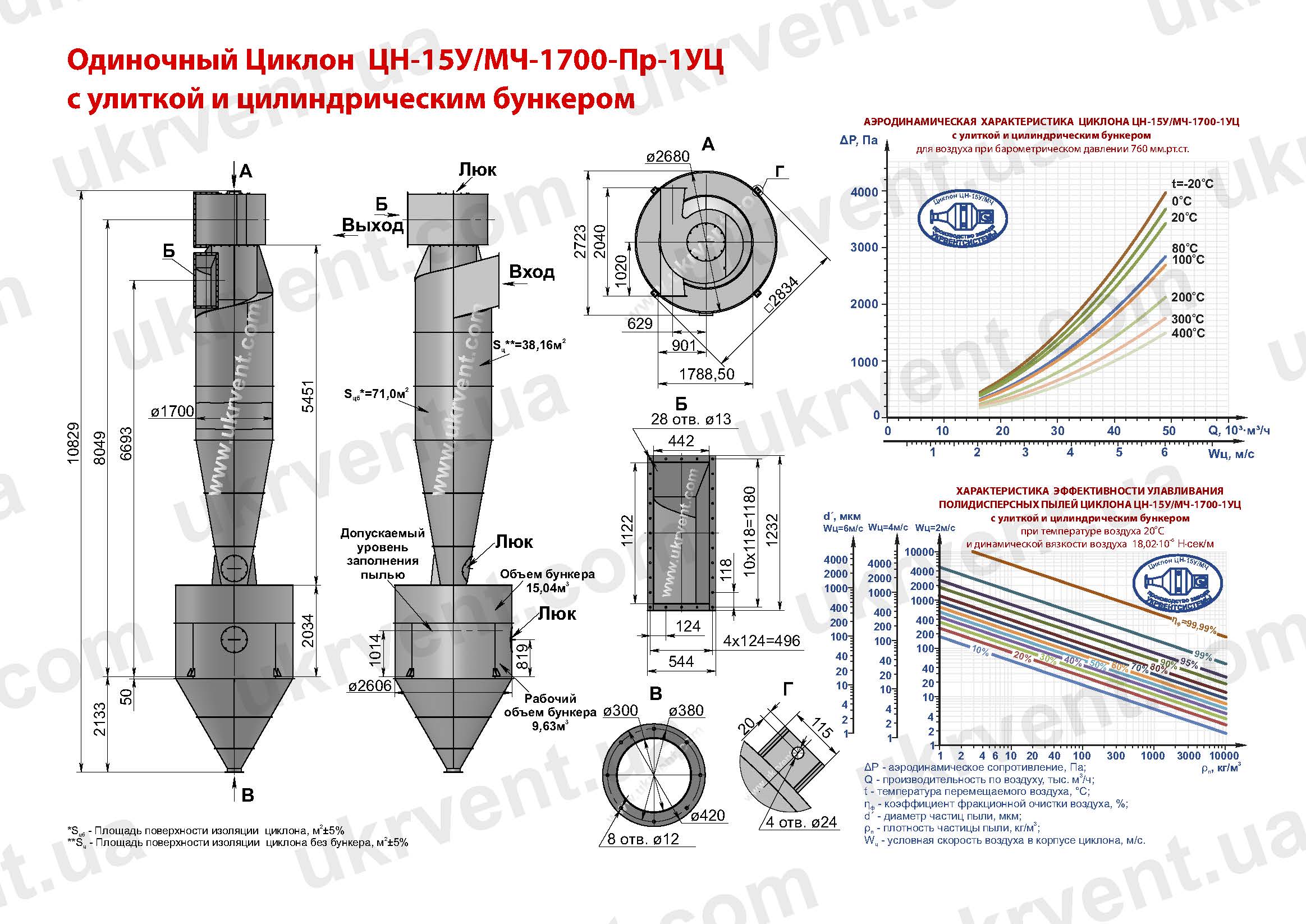

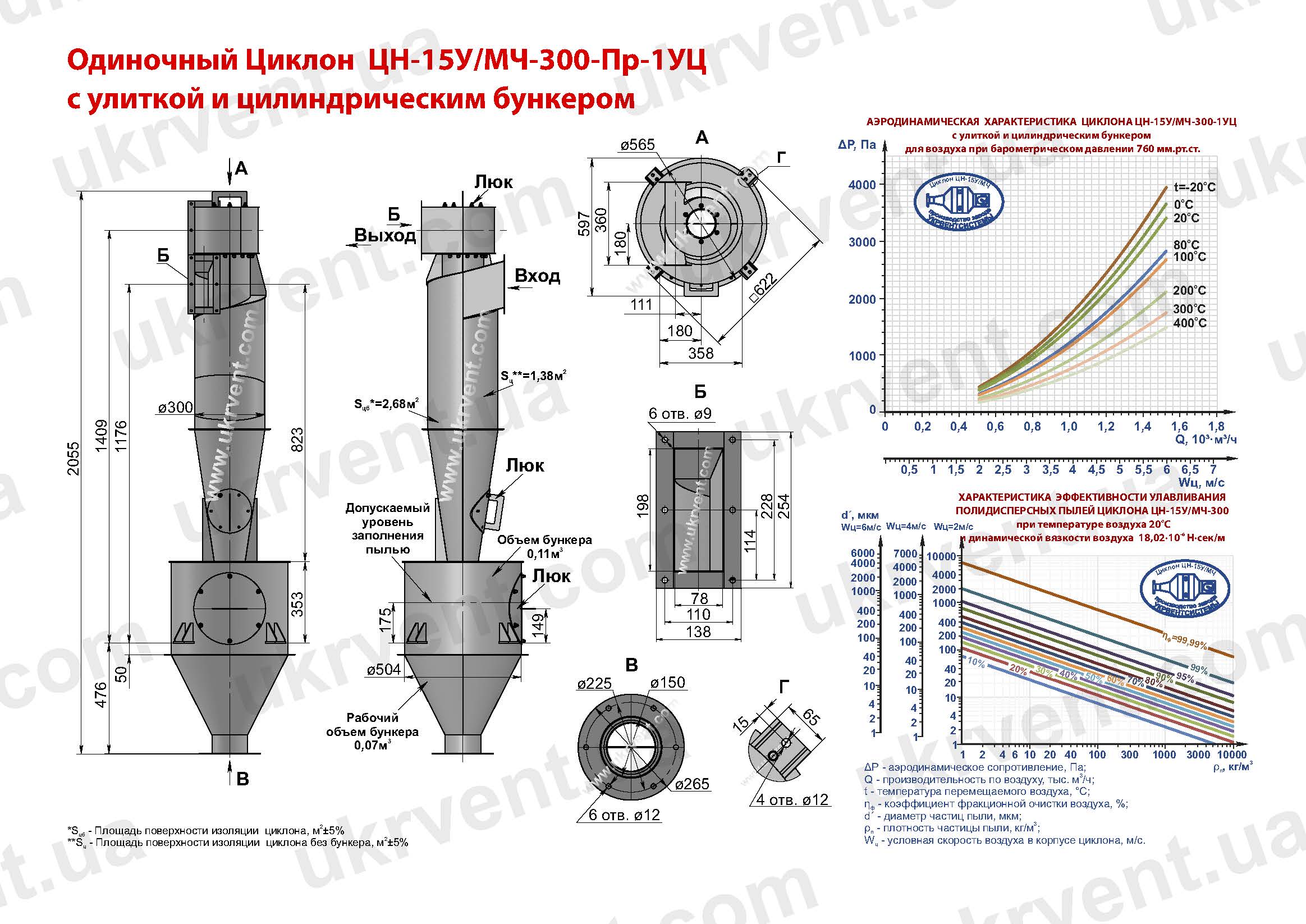

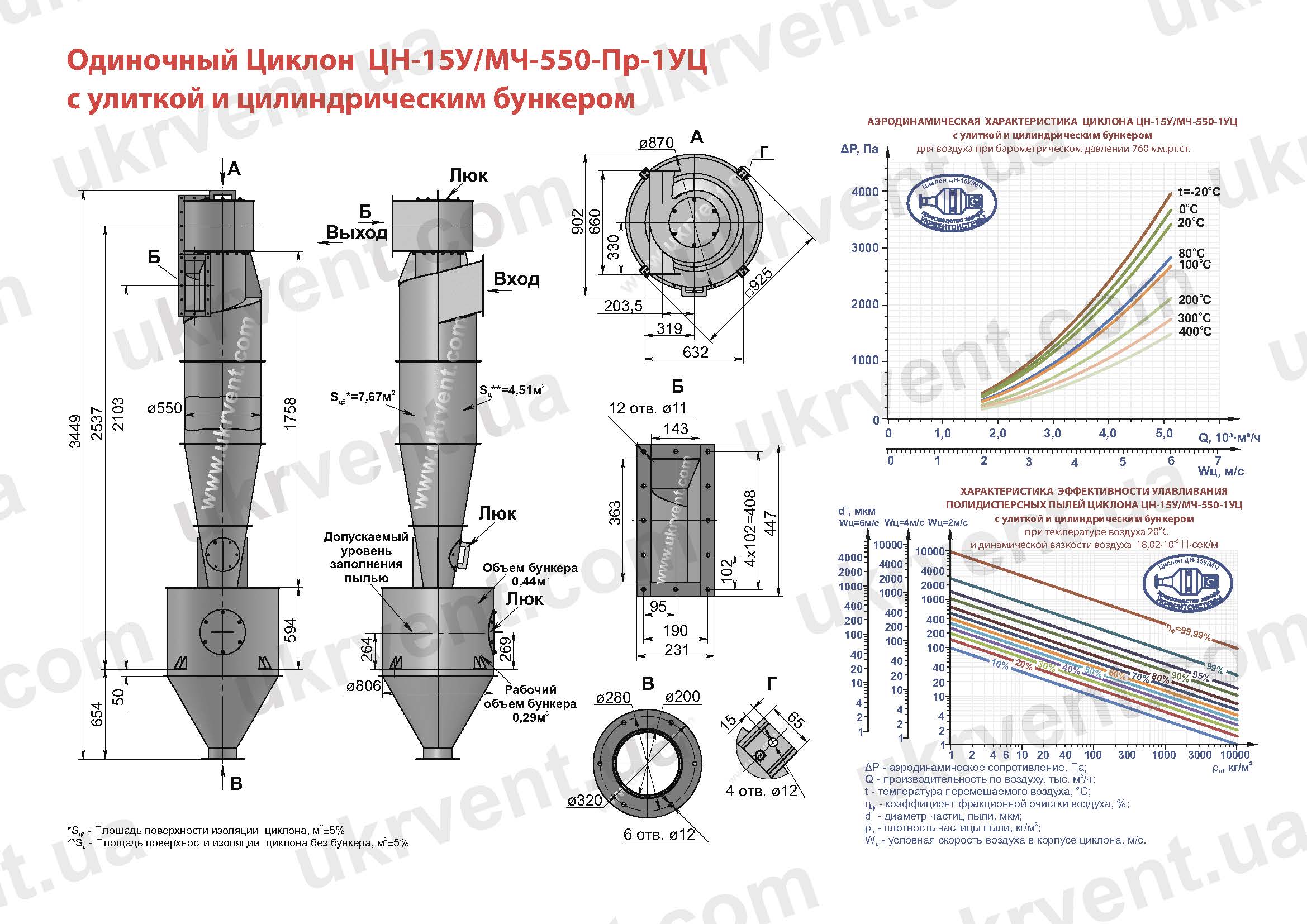

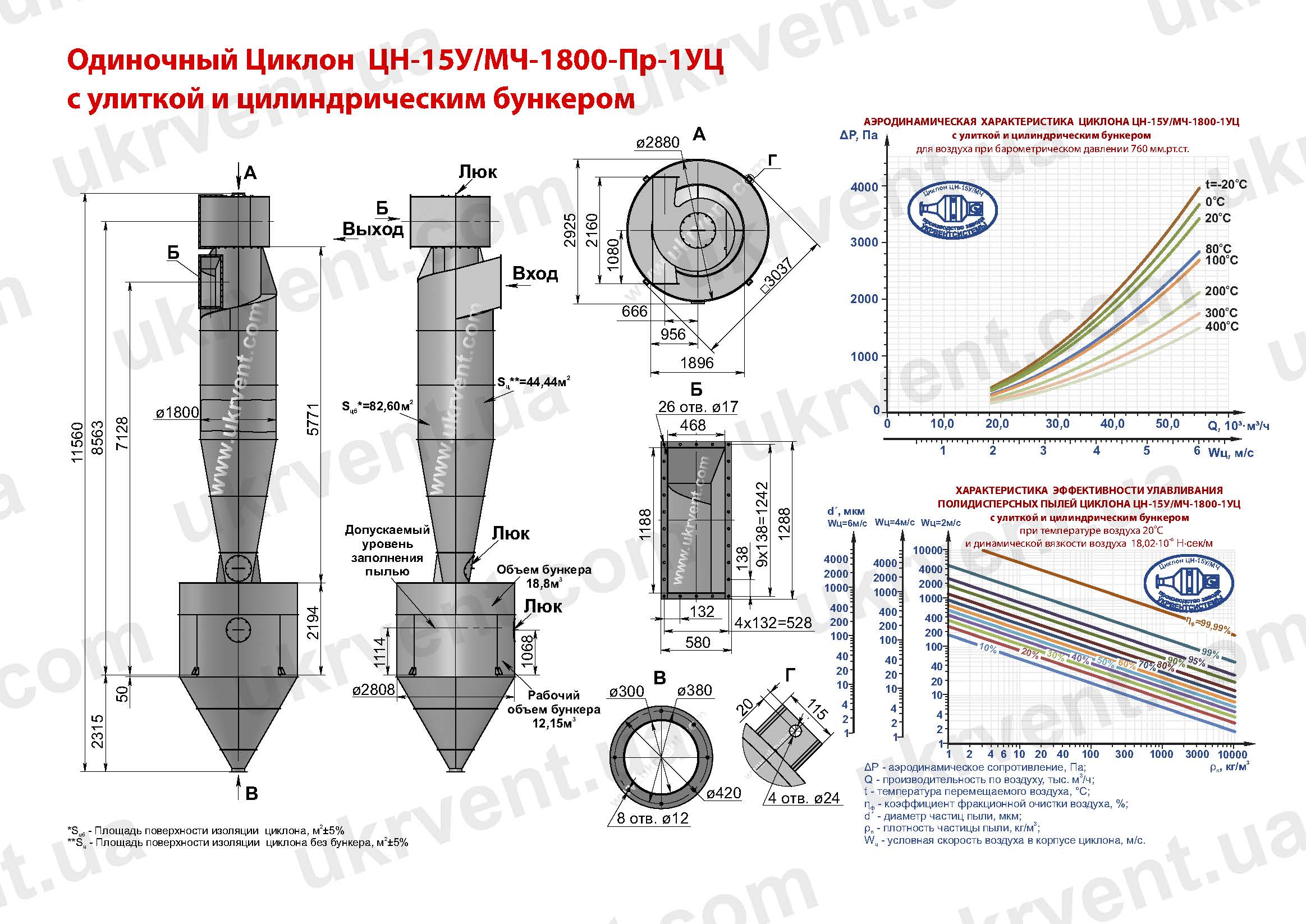

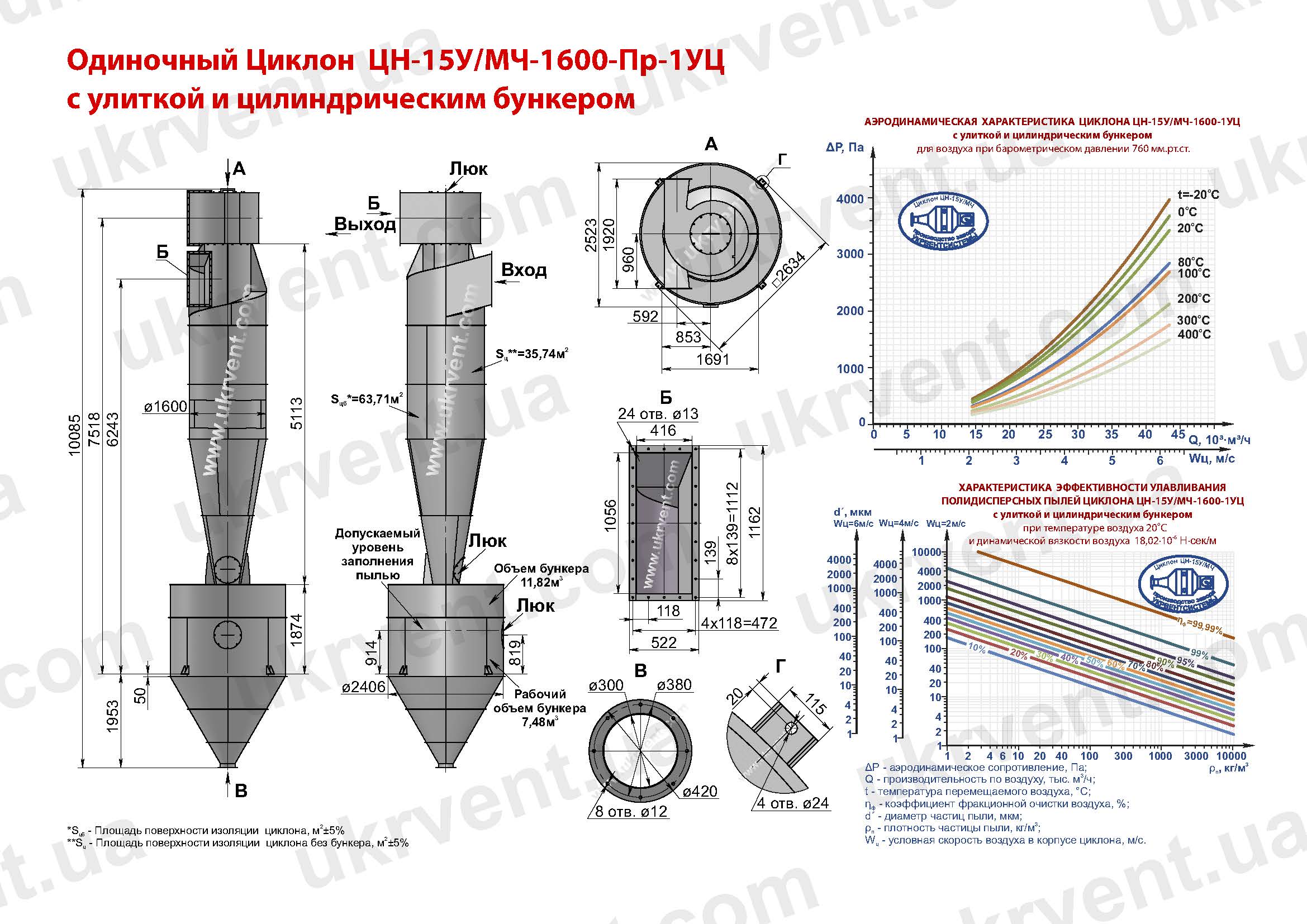

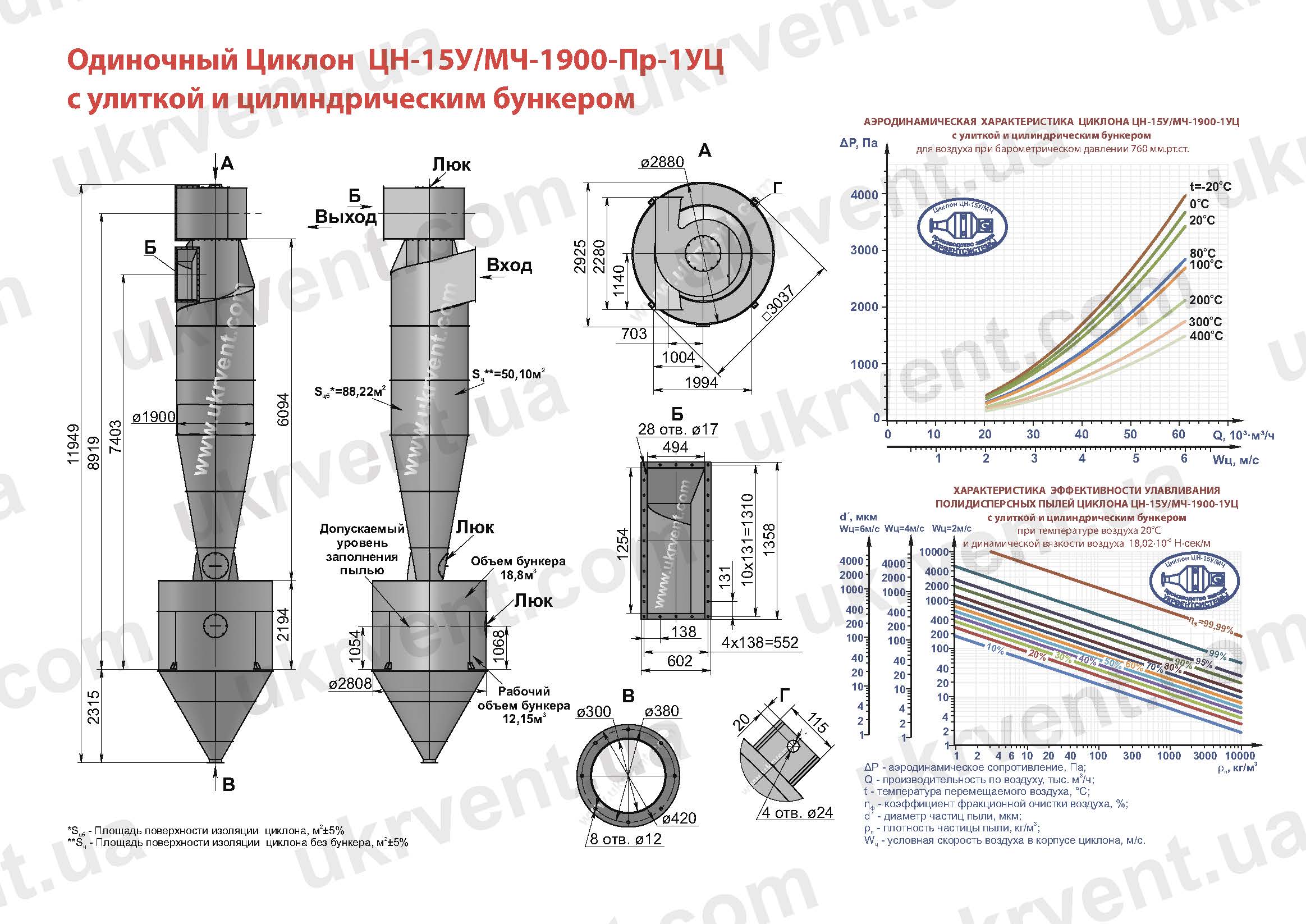

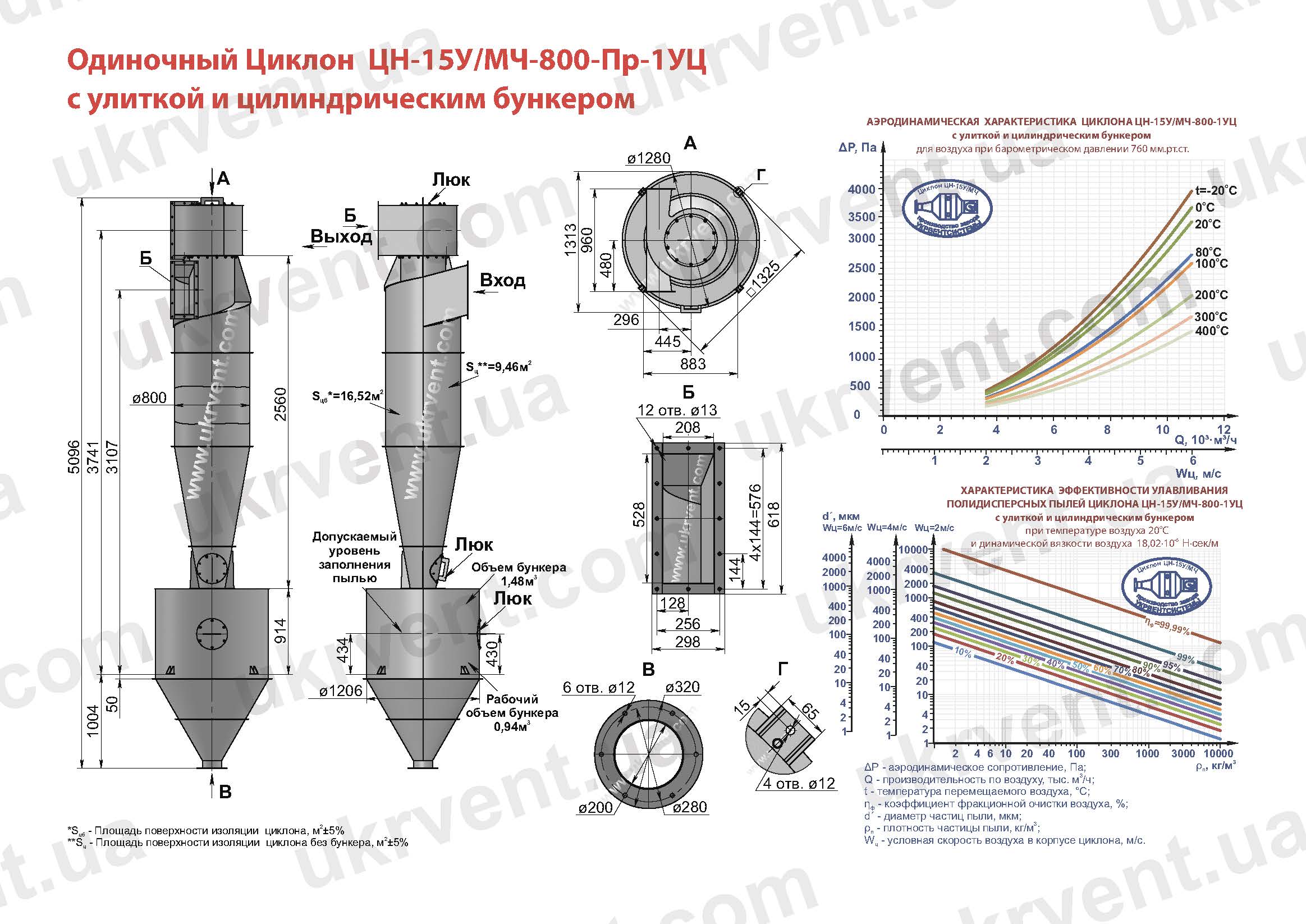

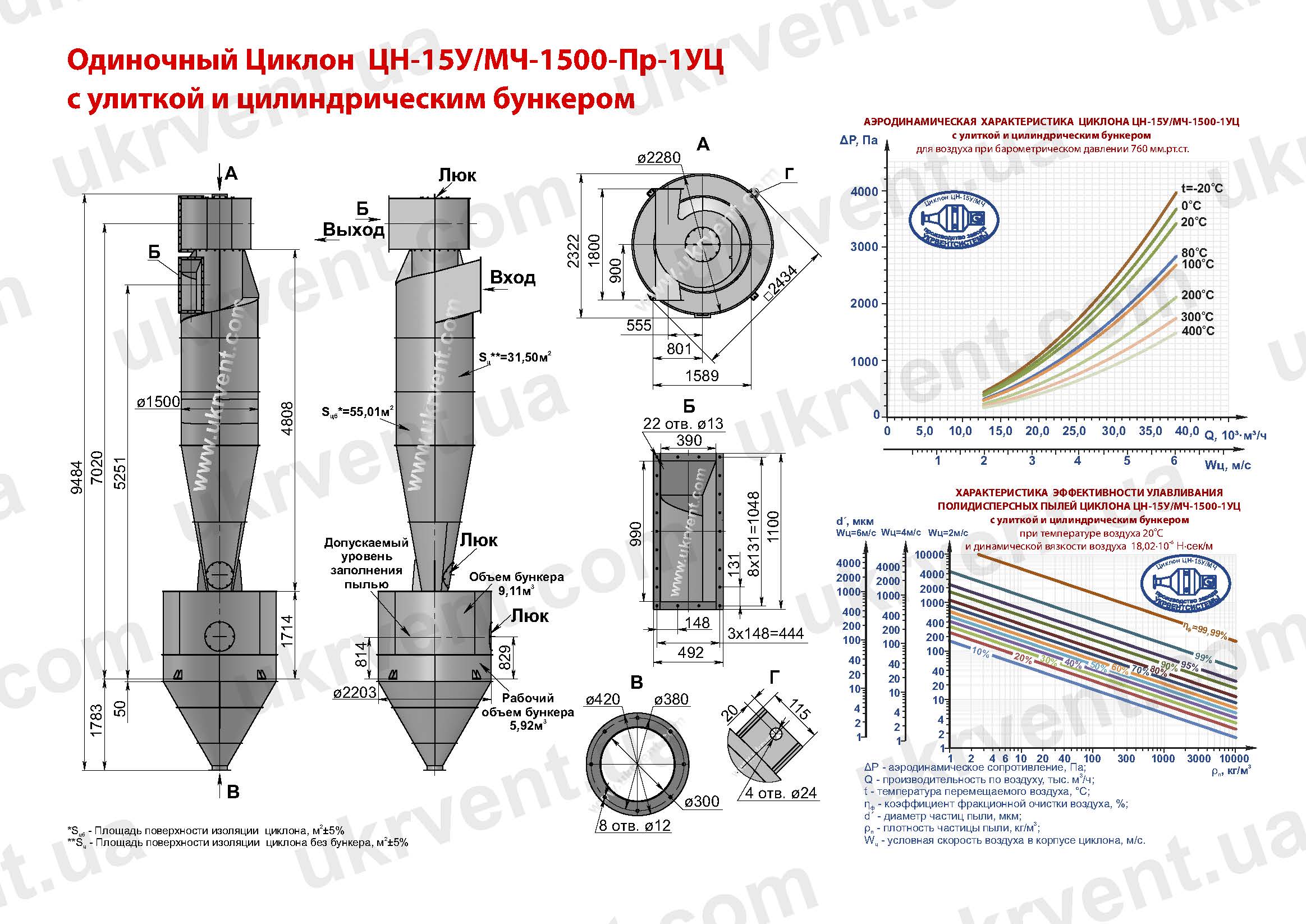

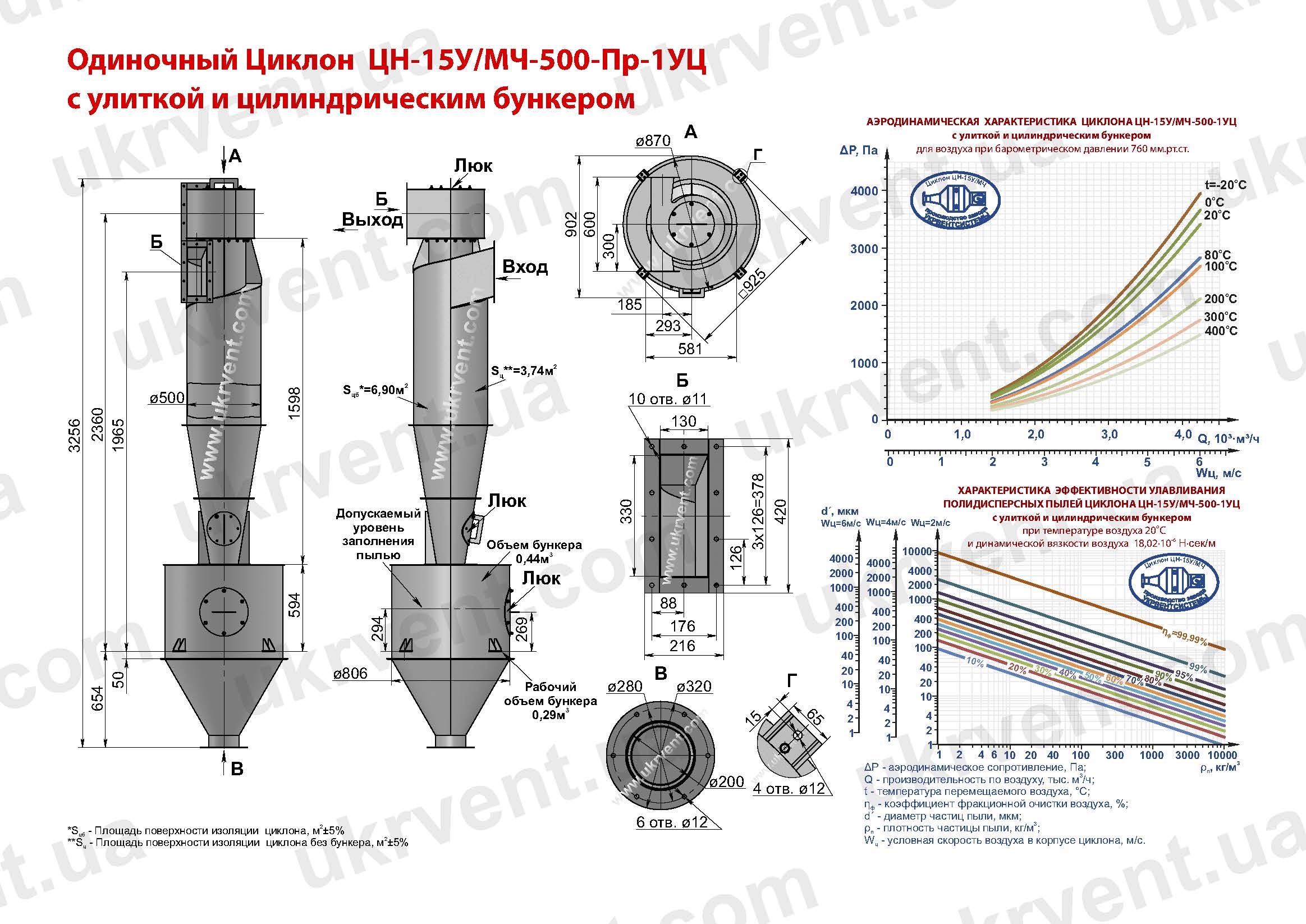

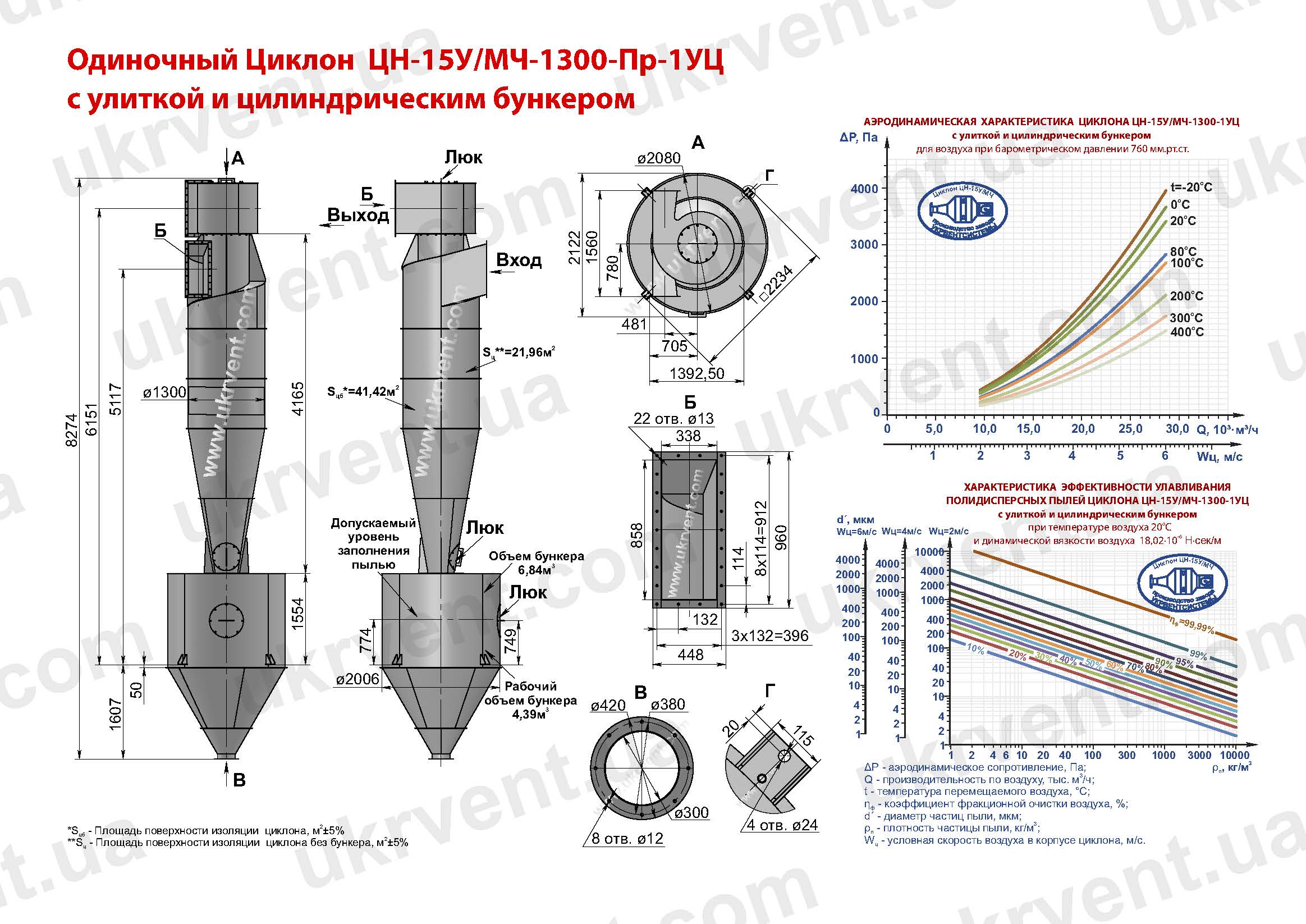

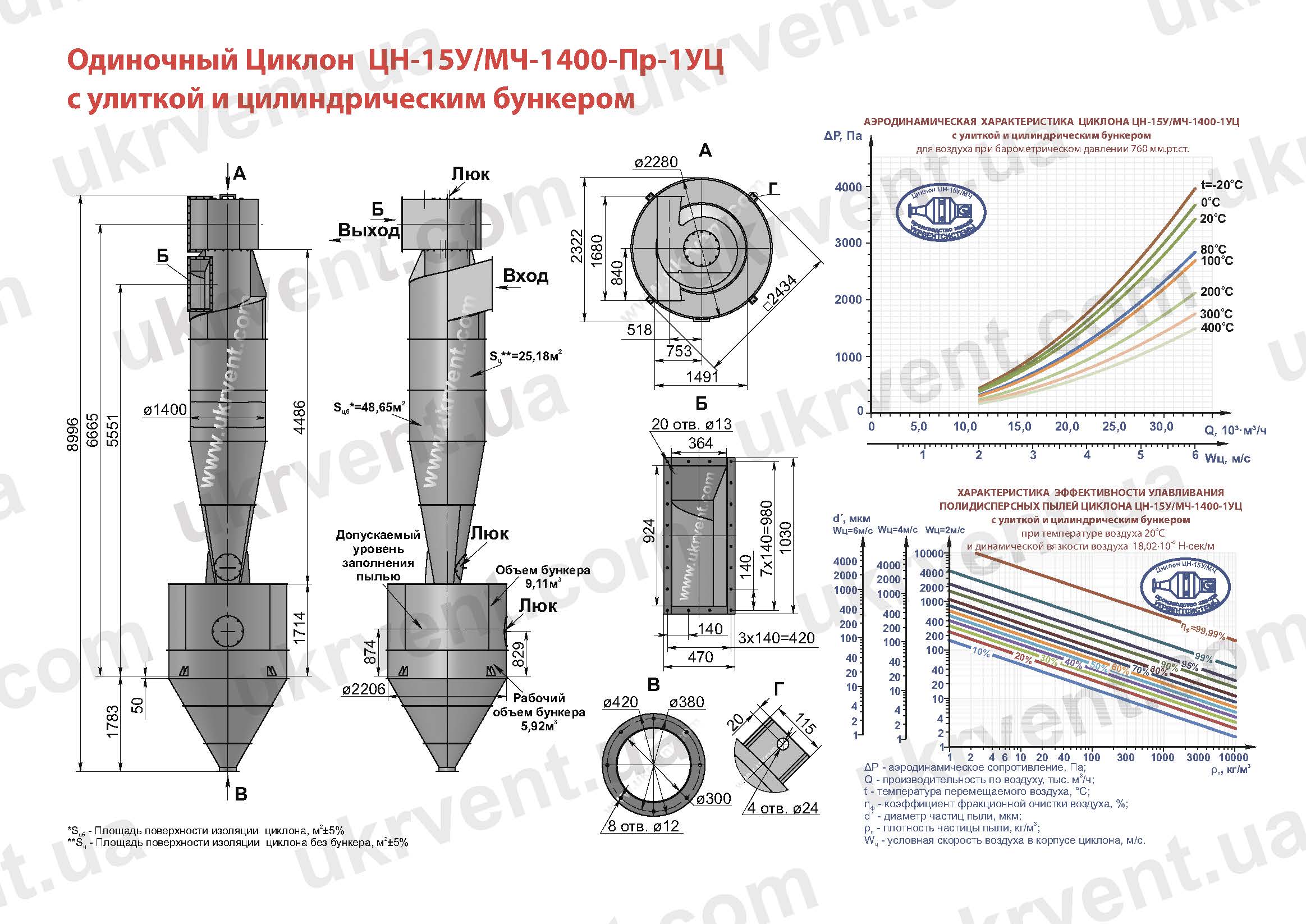

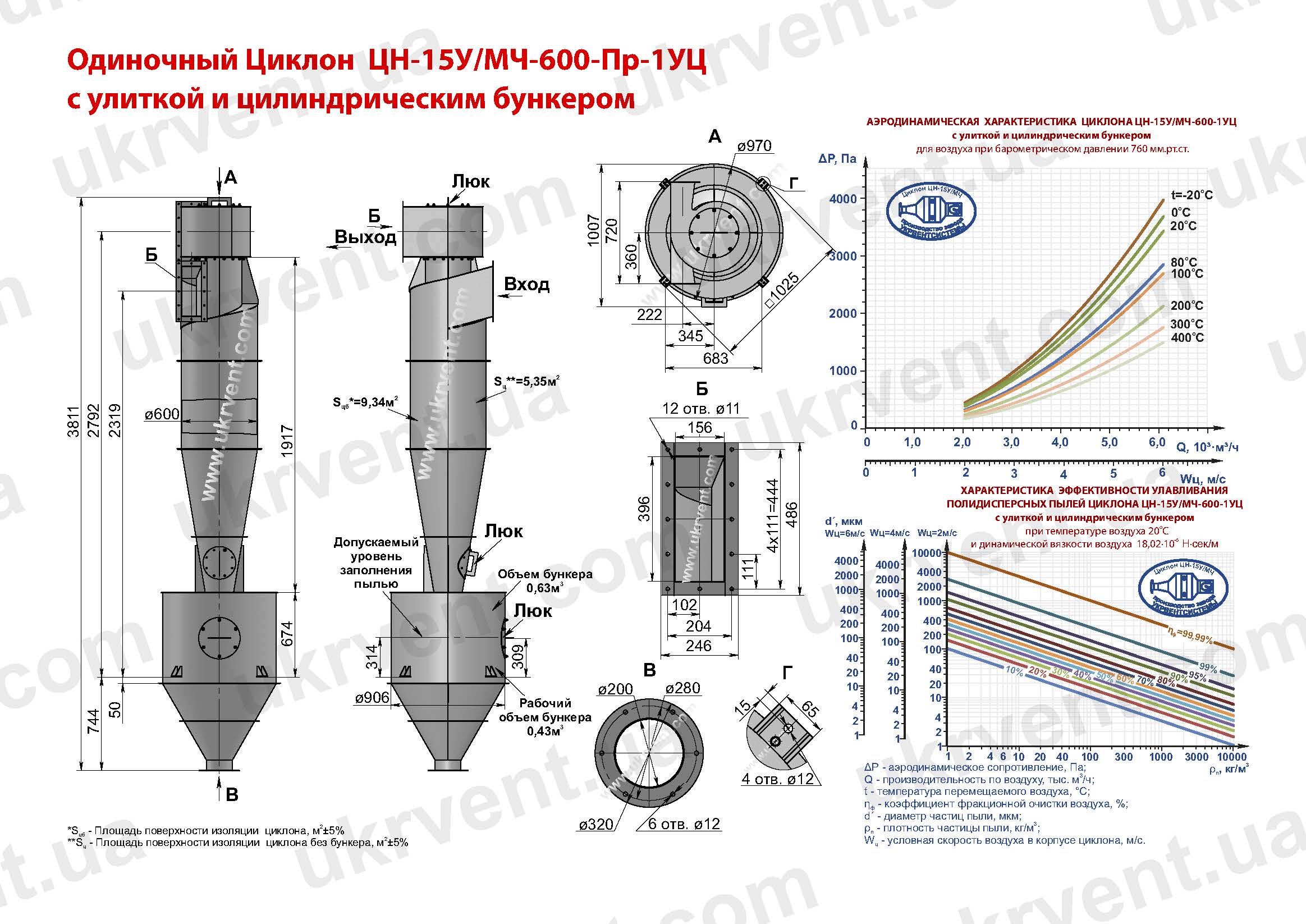

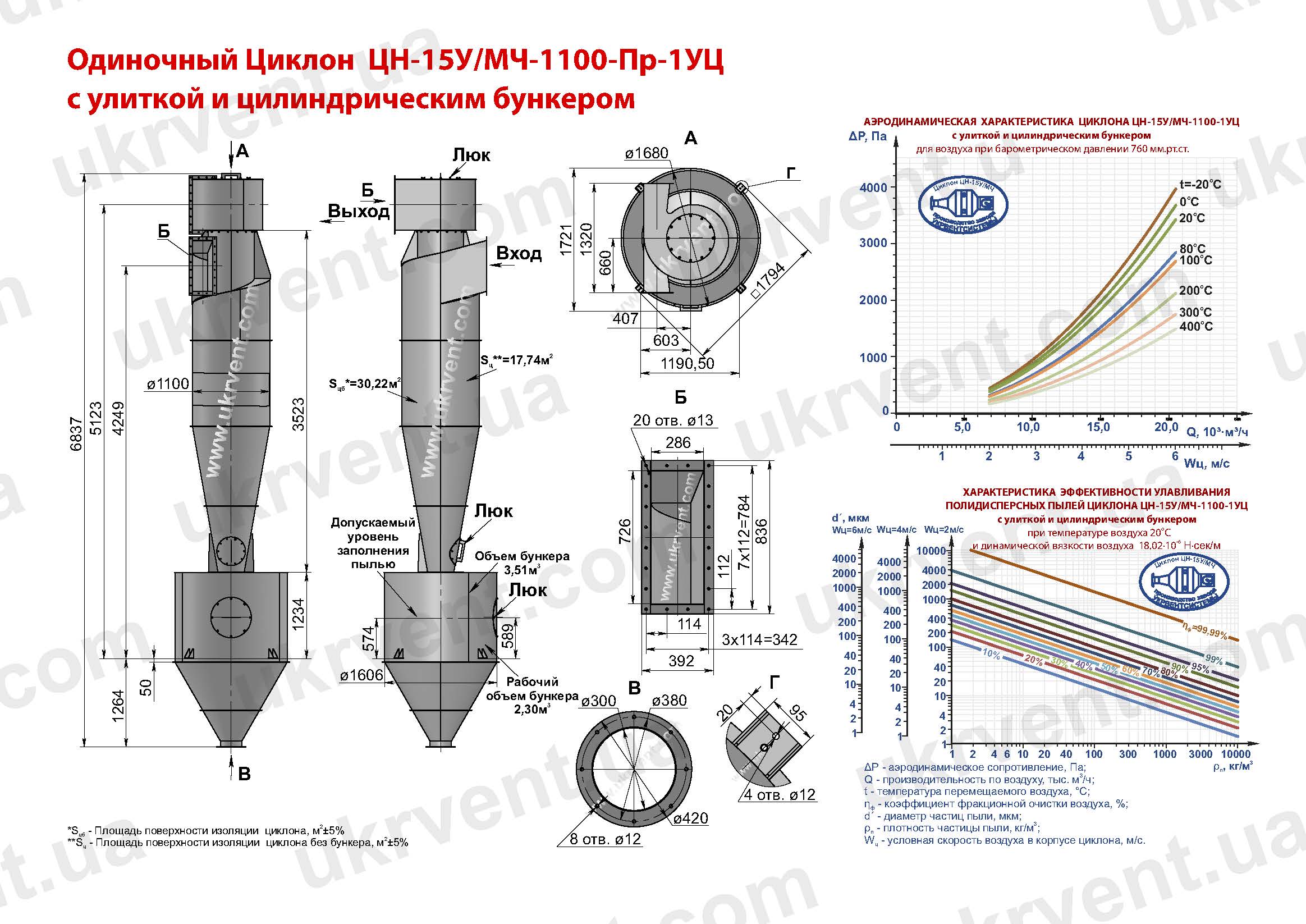

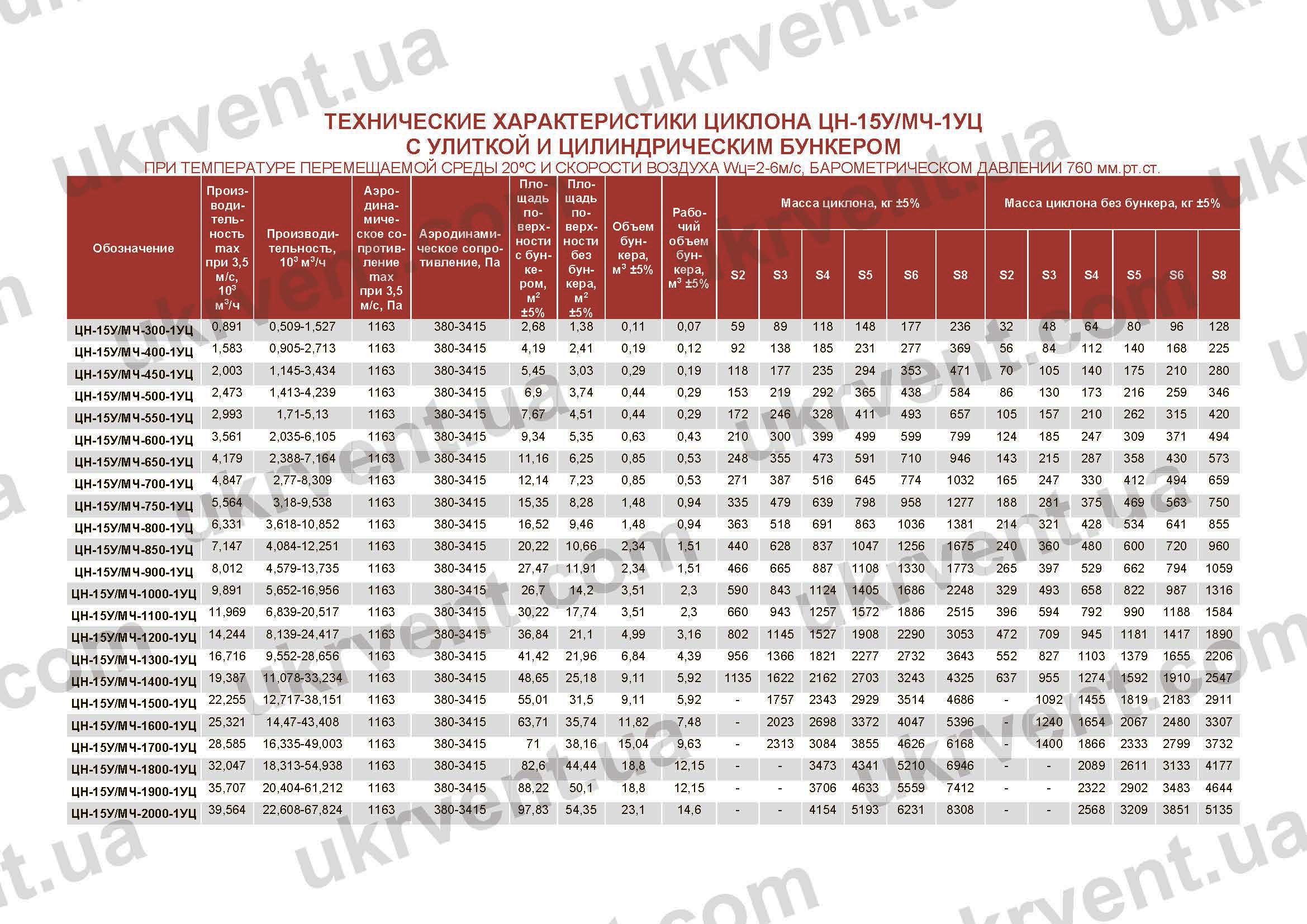

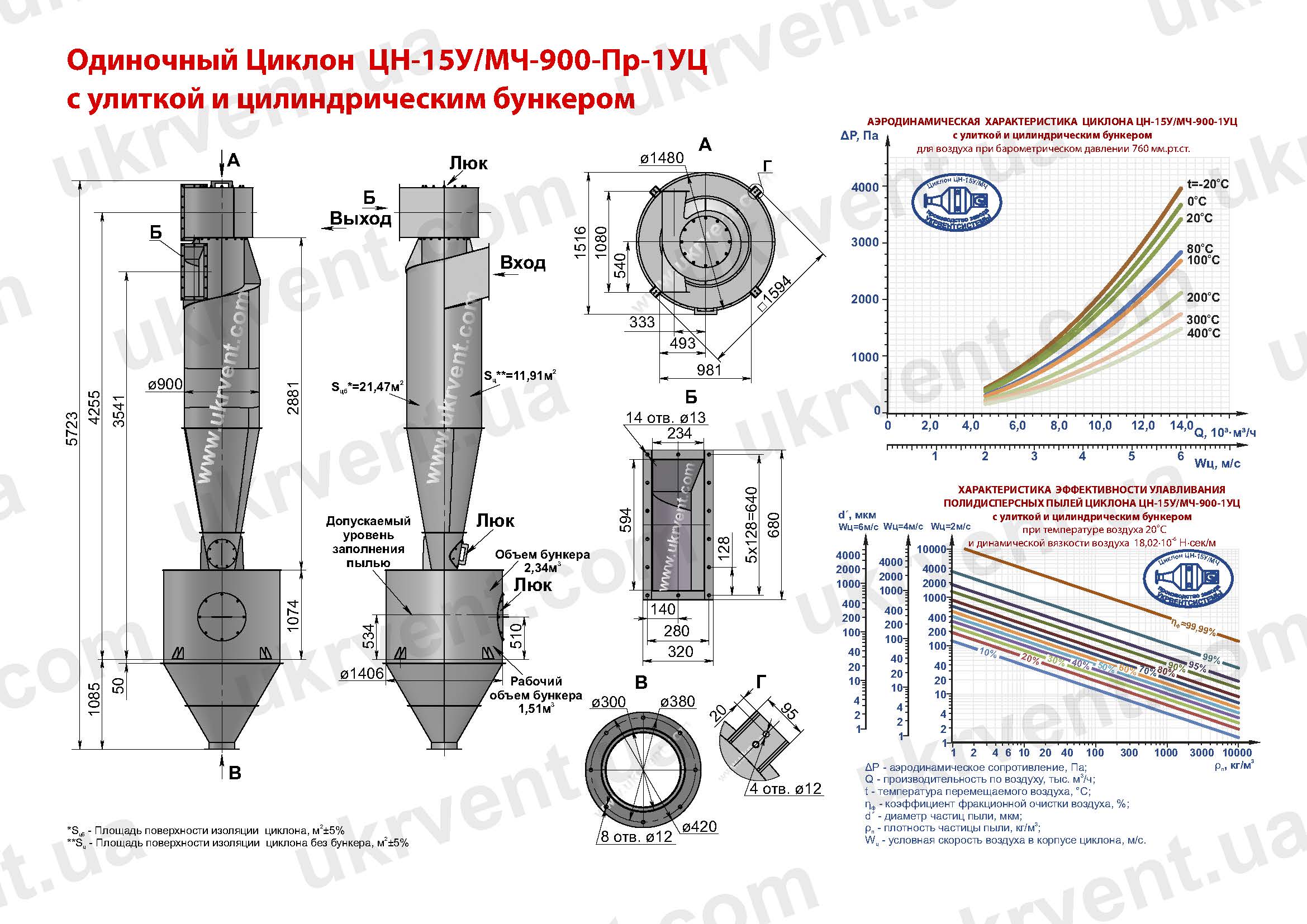

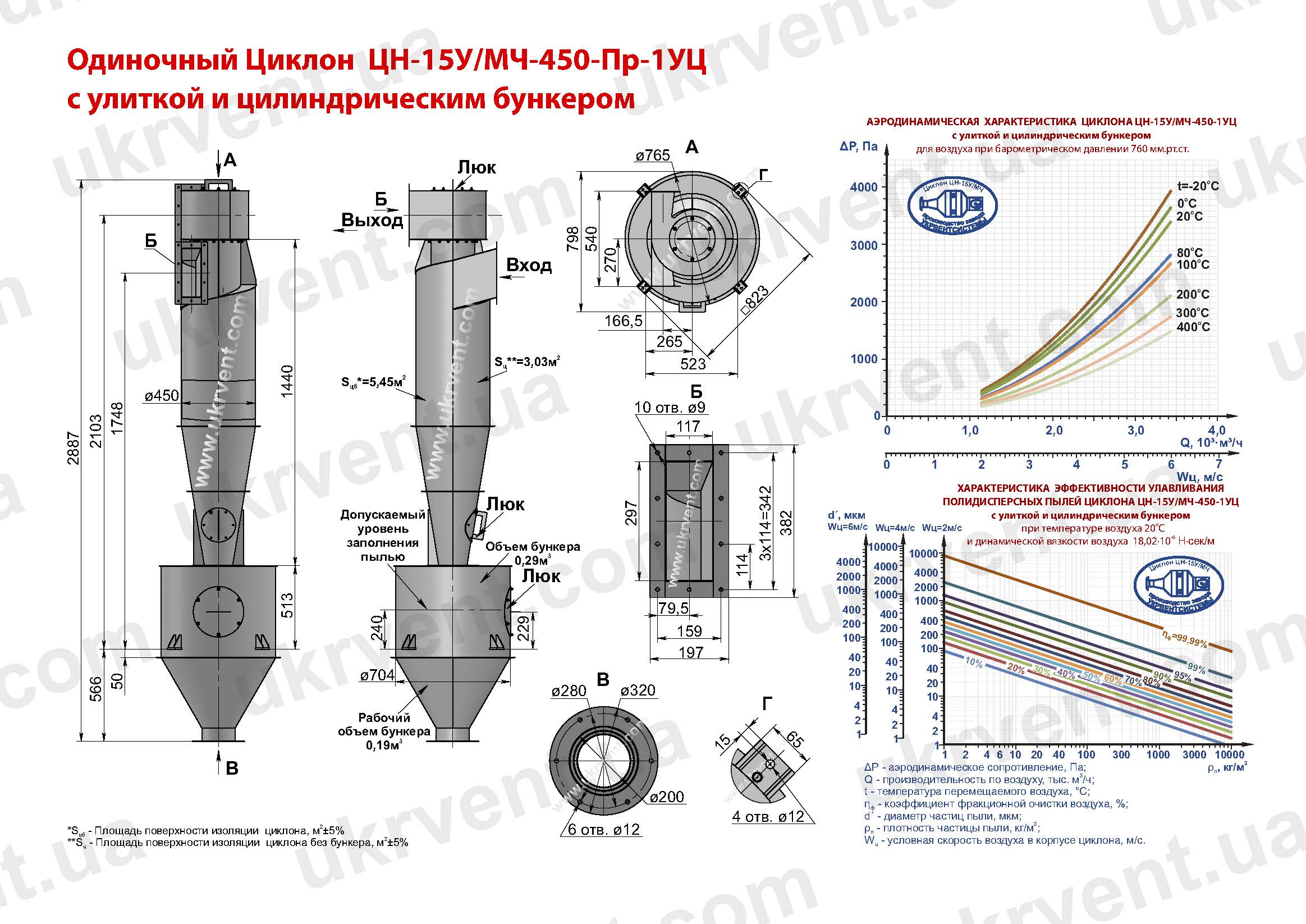

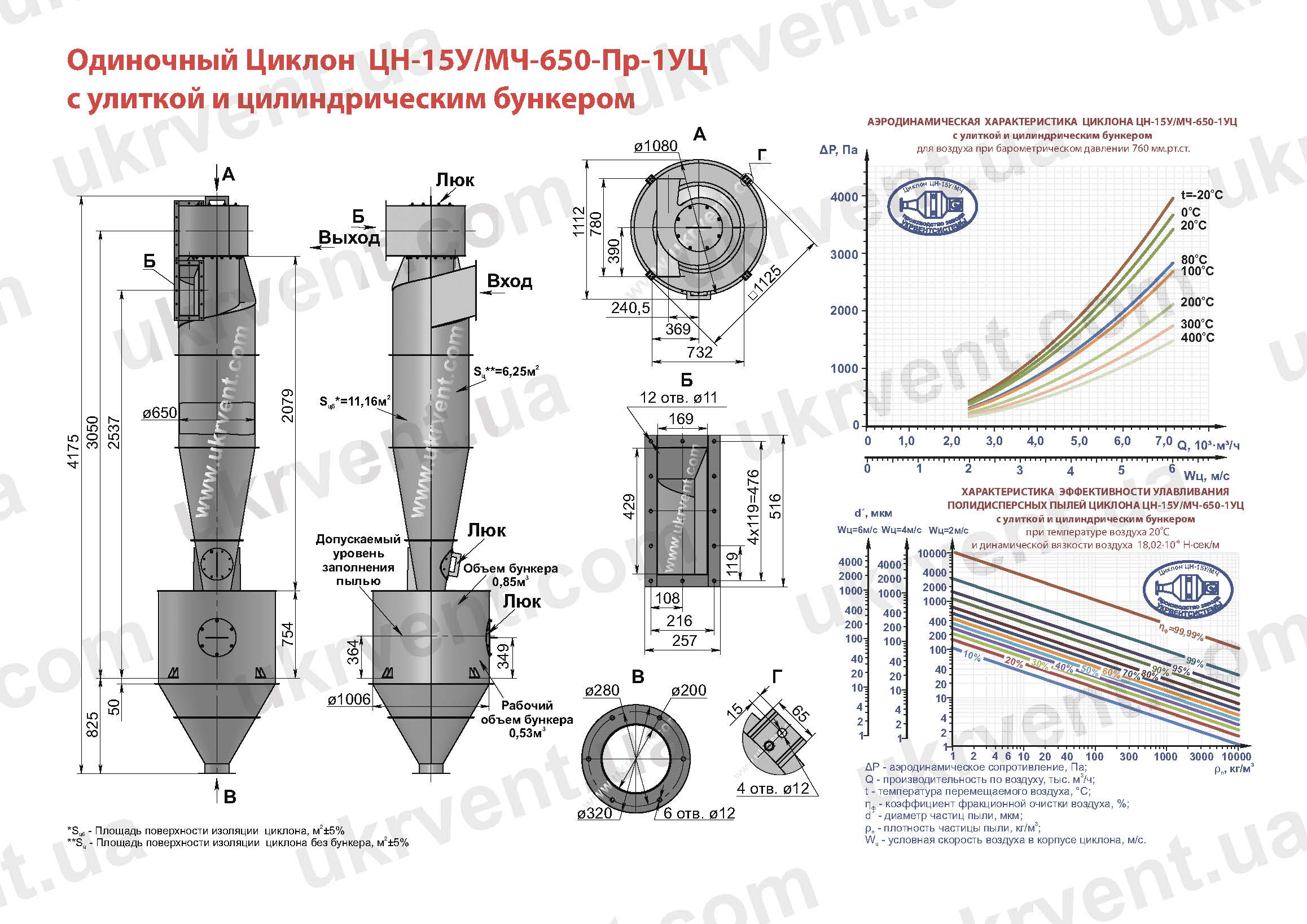

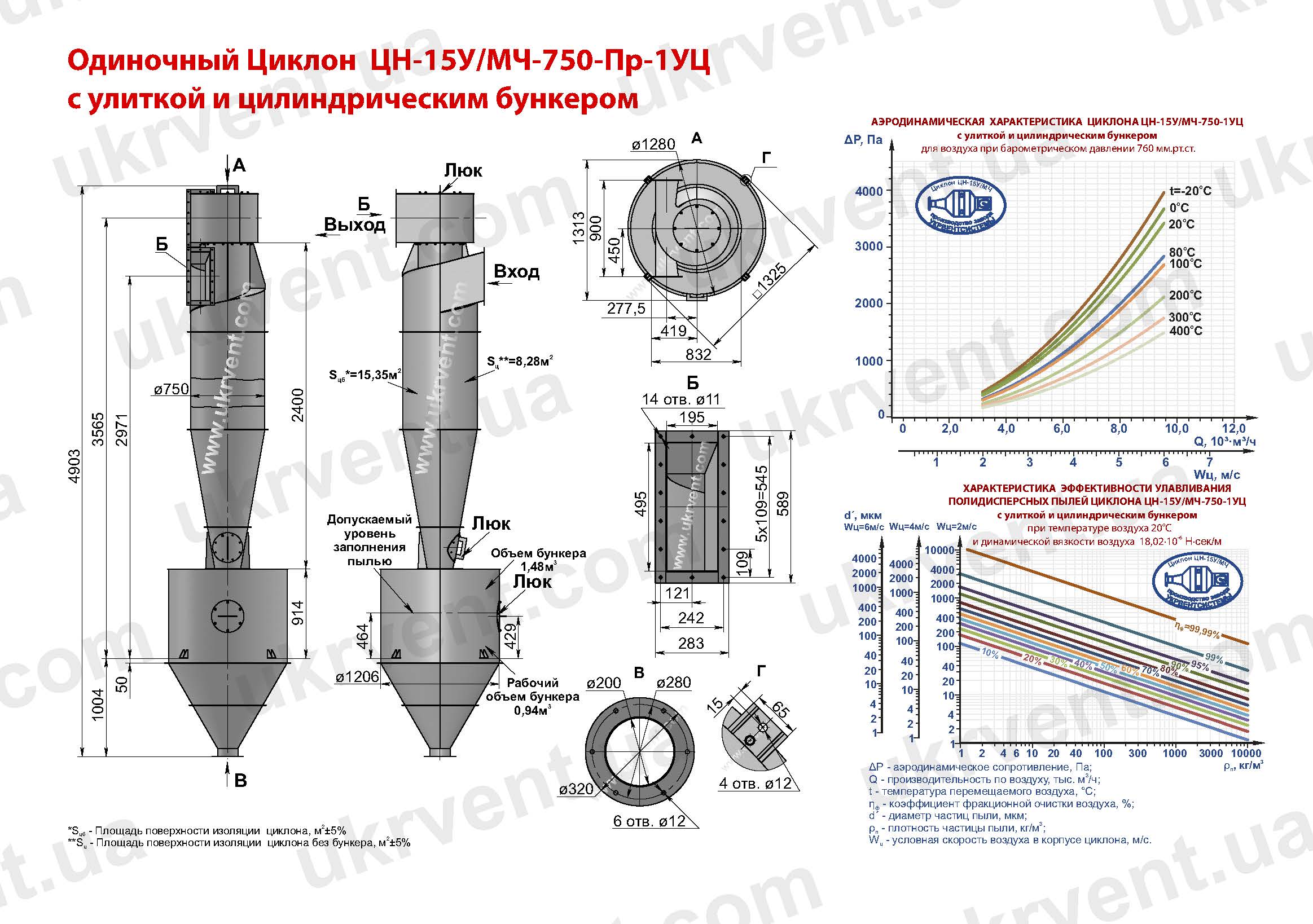

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА ЦН-15У/МЧ-1УЦ С УЛИТКОЙ И ЦИЛИНДРИЧЕСКИМ БУНКЕРОМ

при температуре перемещаемой среды 20^оС и скорости воздуха wц=2-6м/с, барометрическом давлении 760 мм.рт.ст.

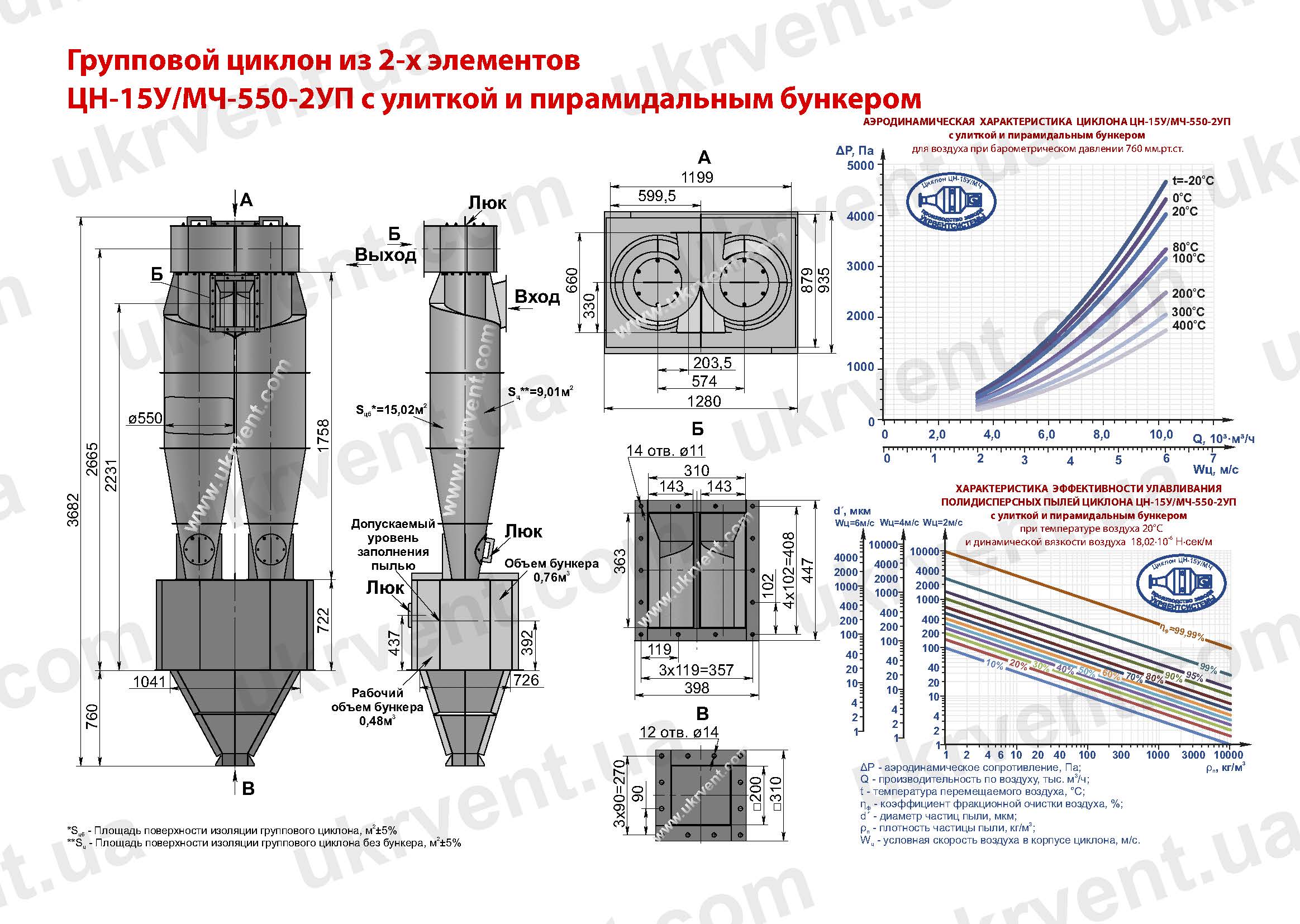

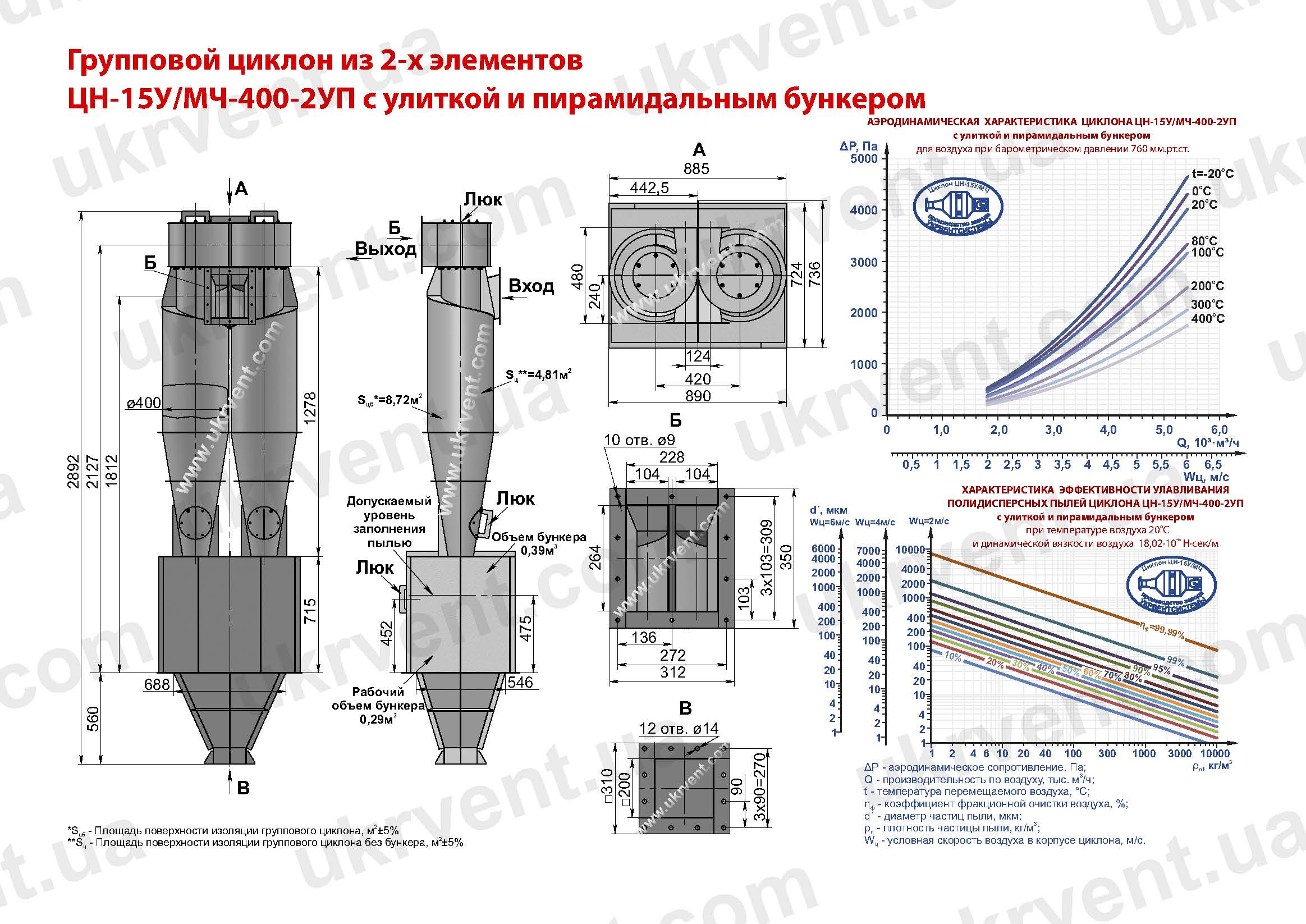

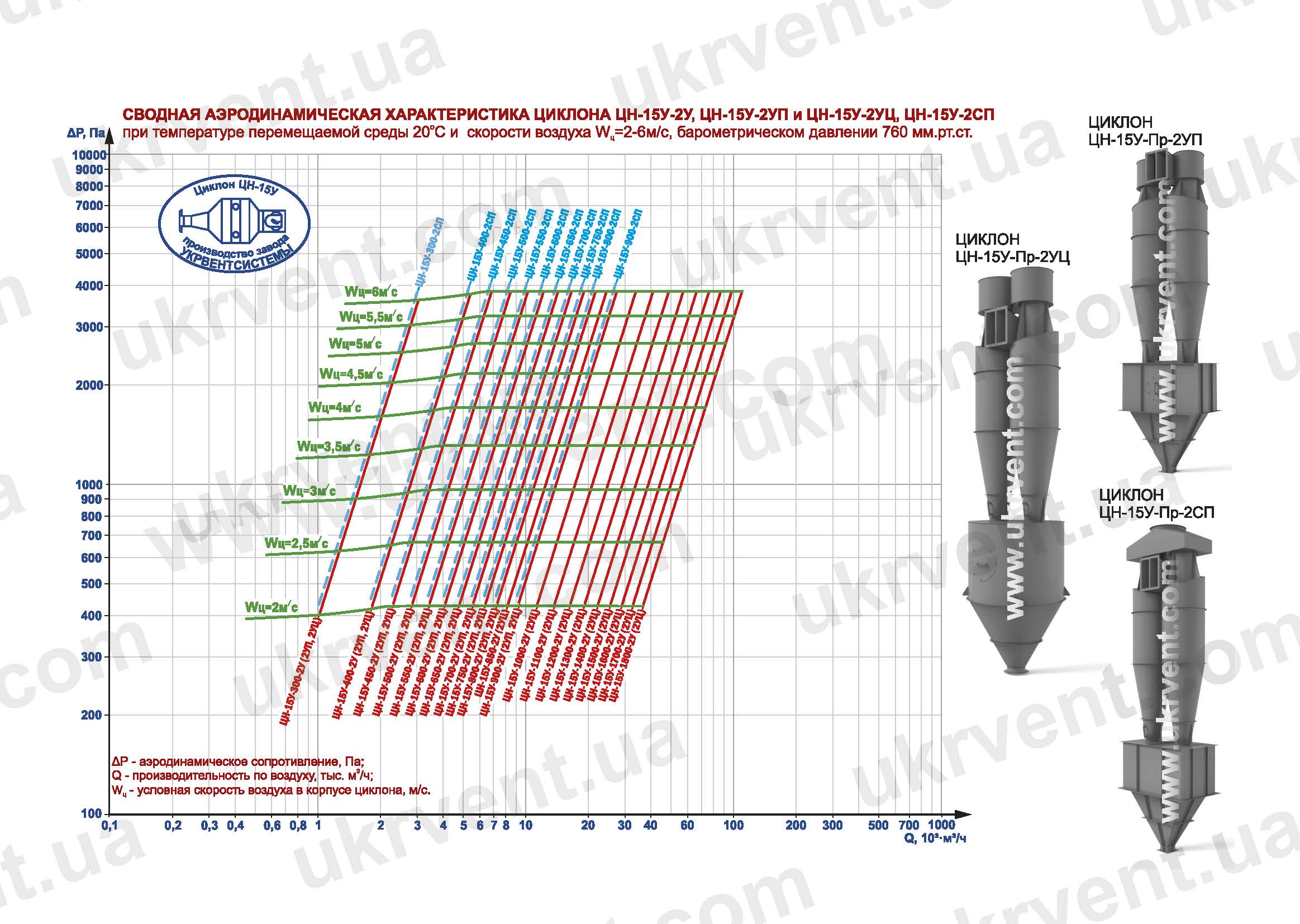

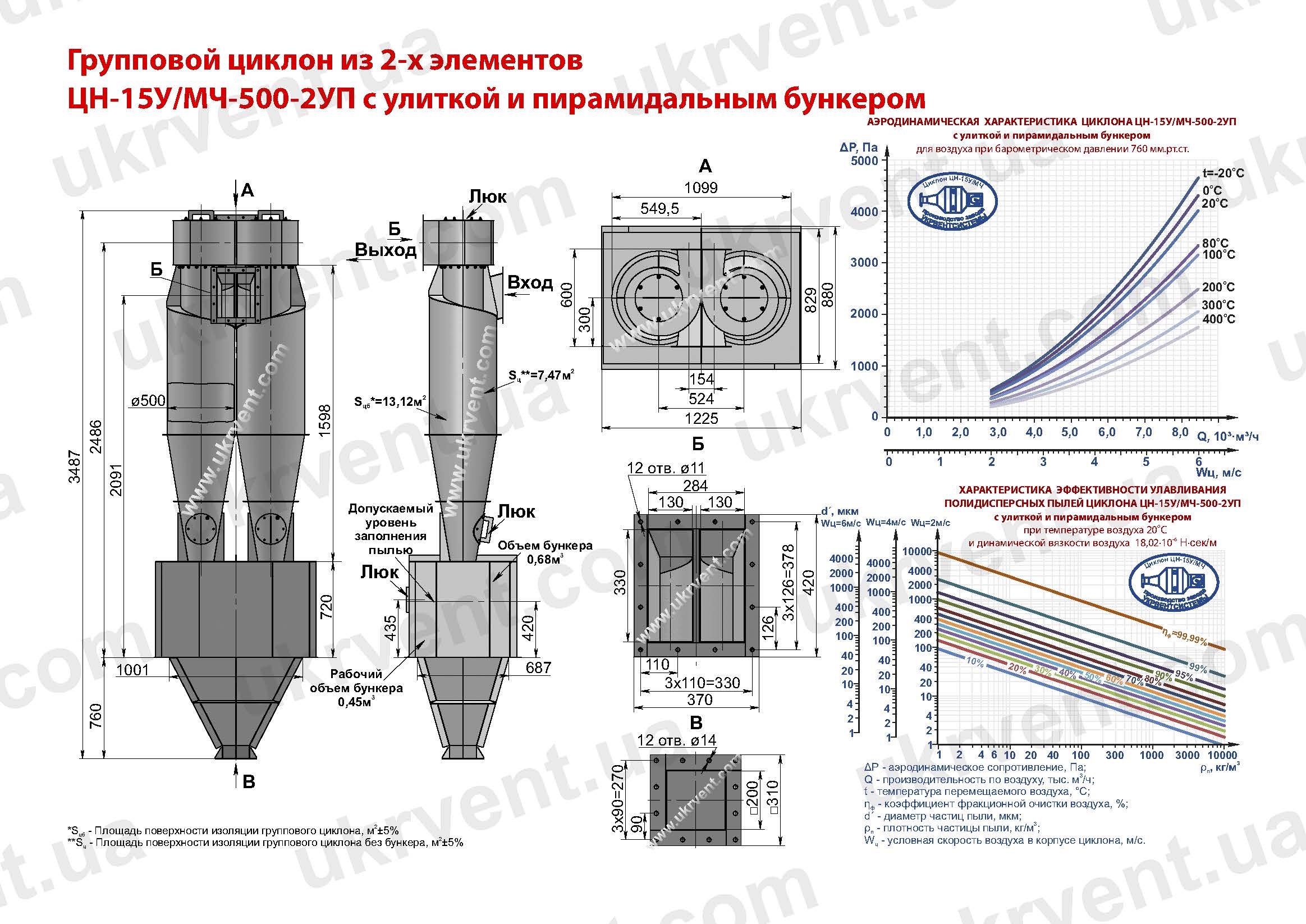

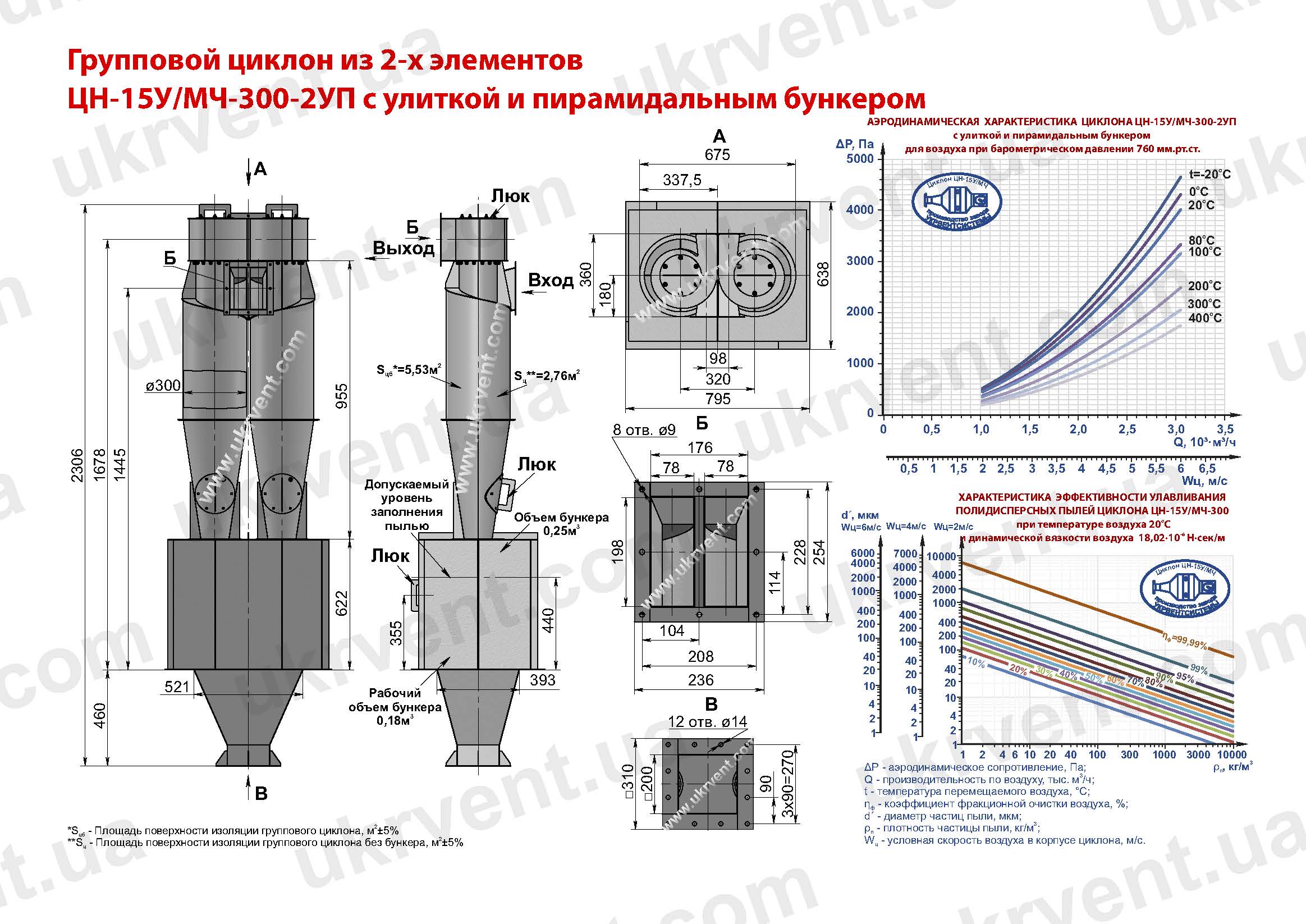

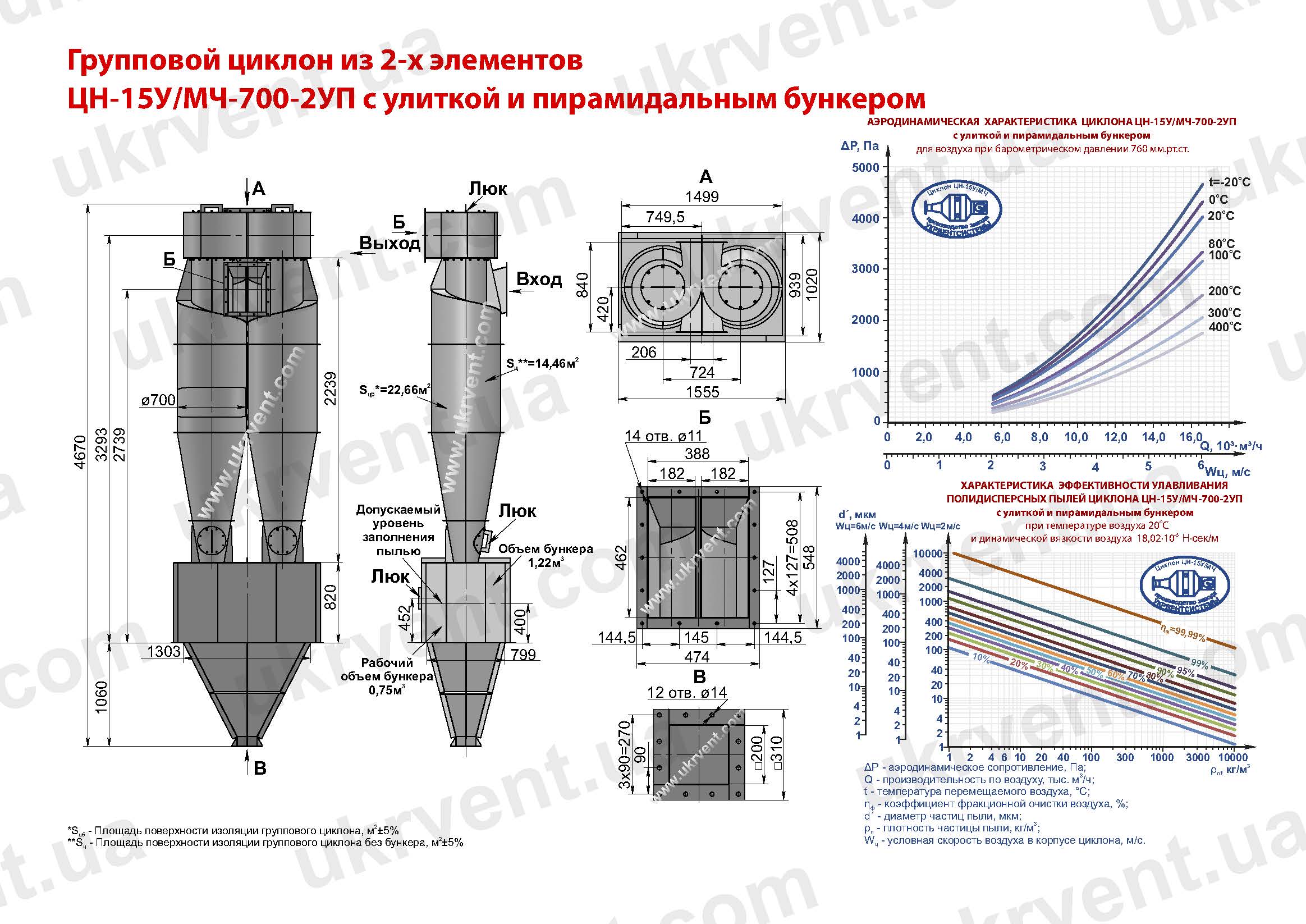

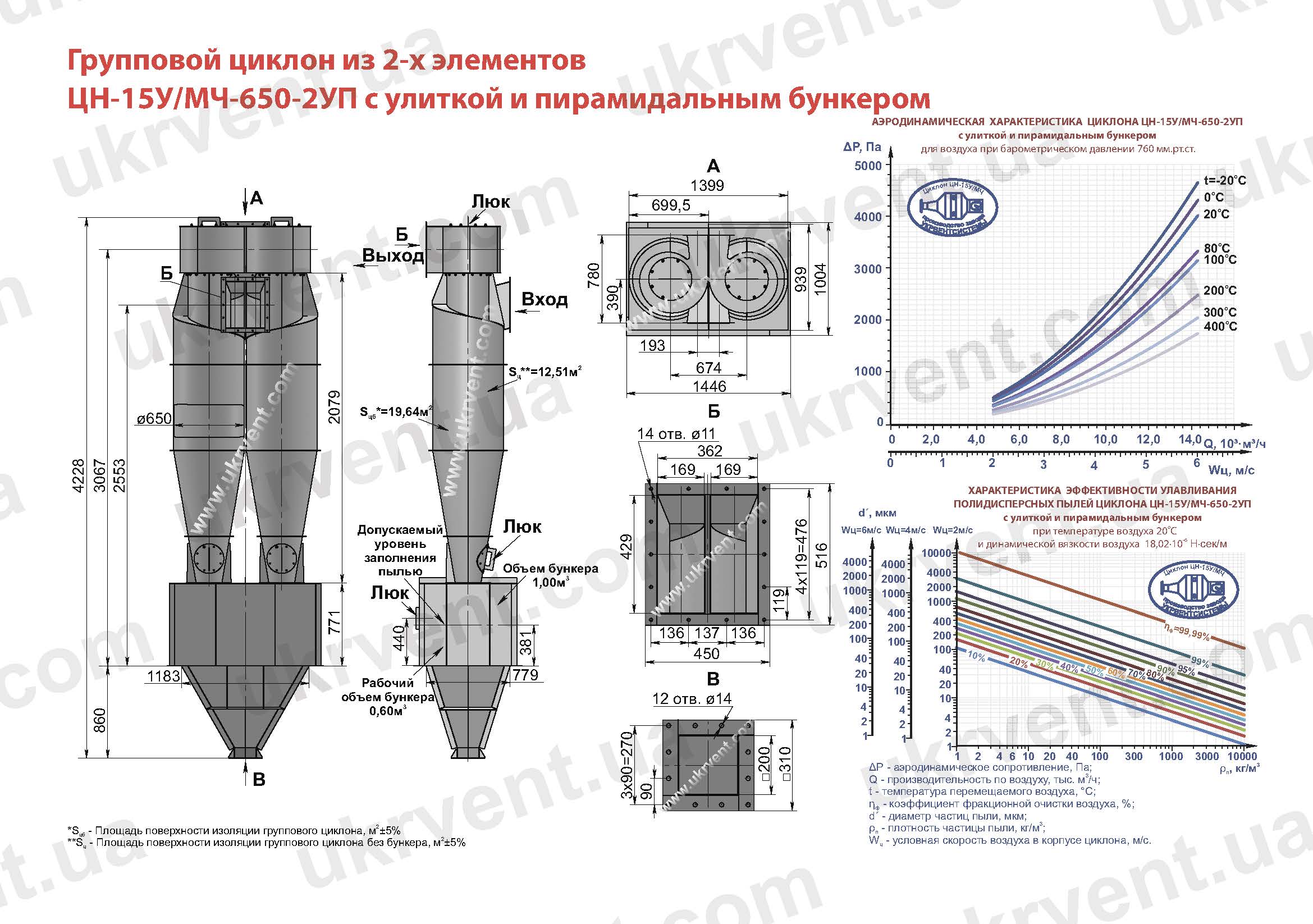

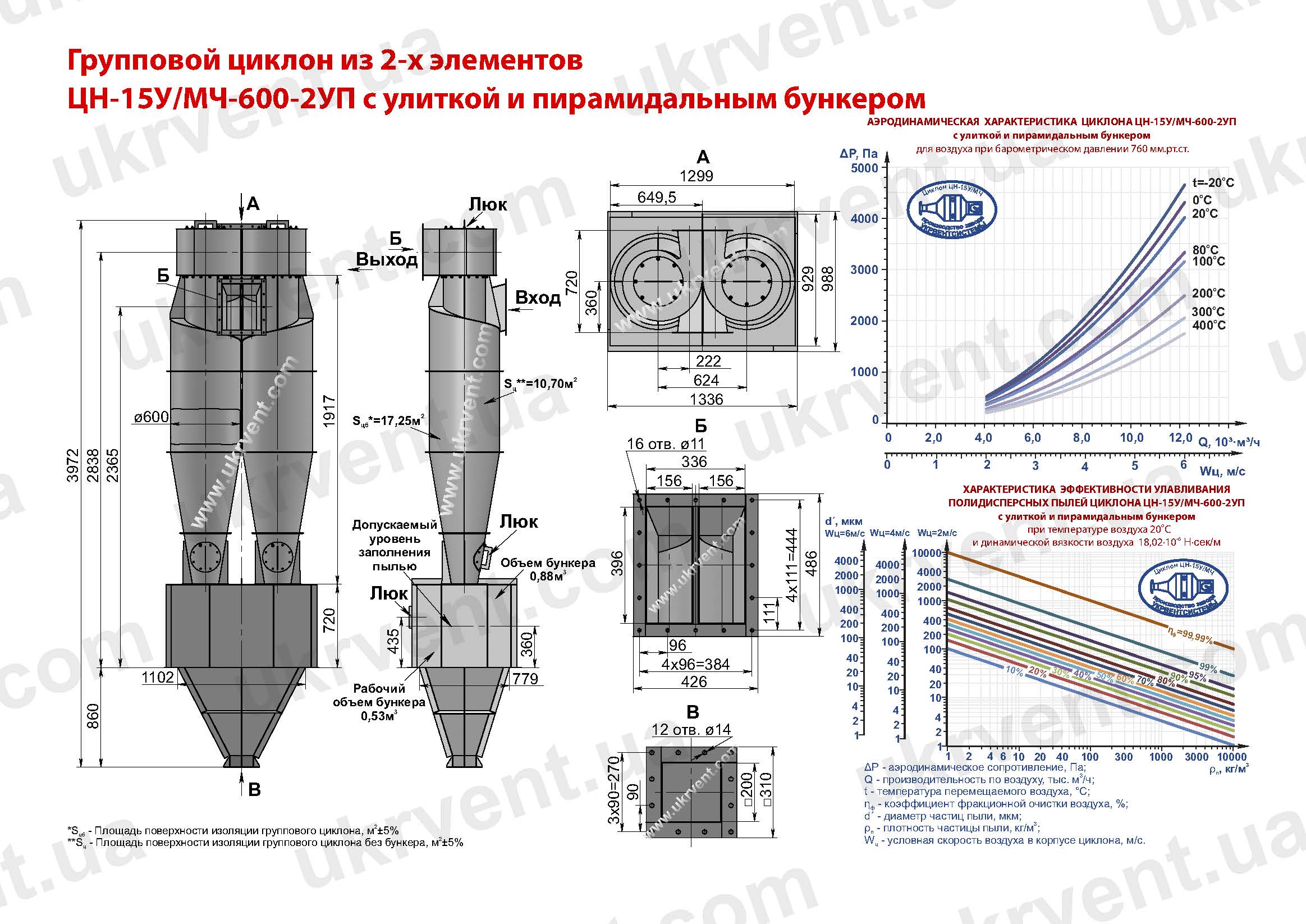

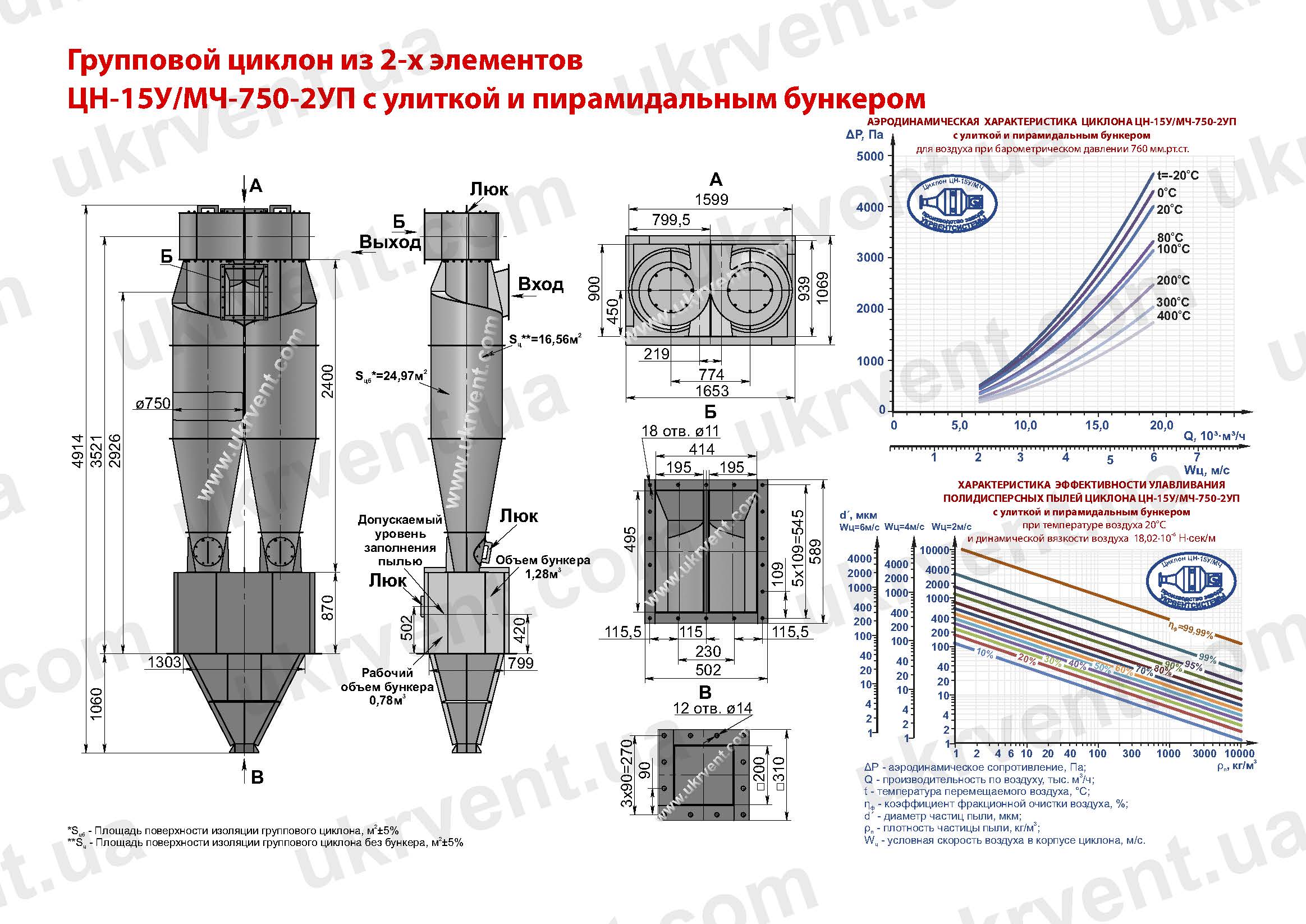

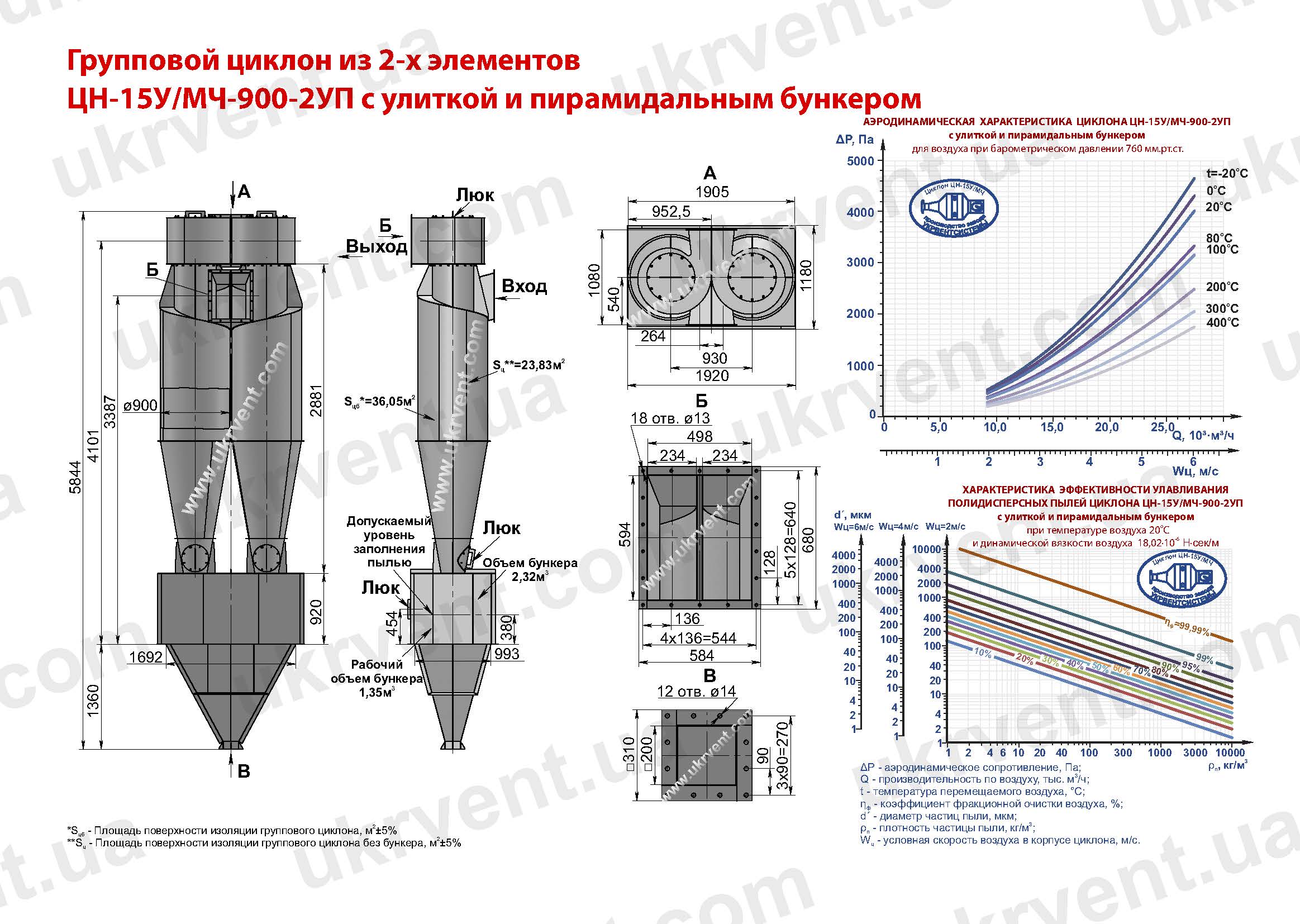

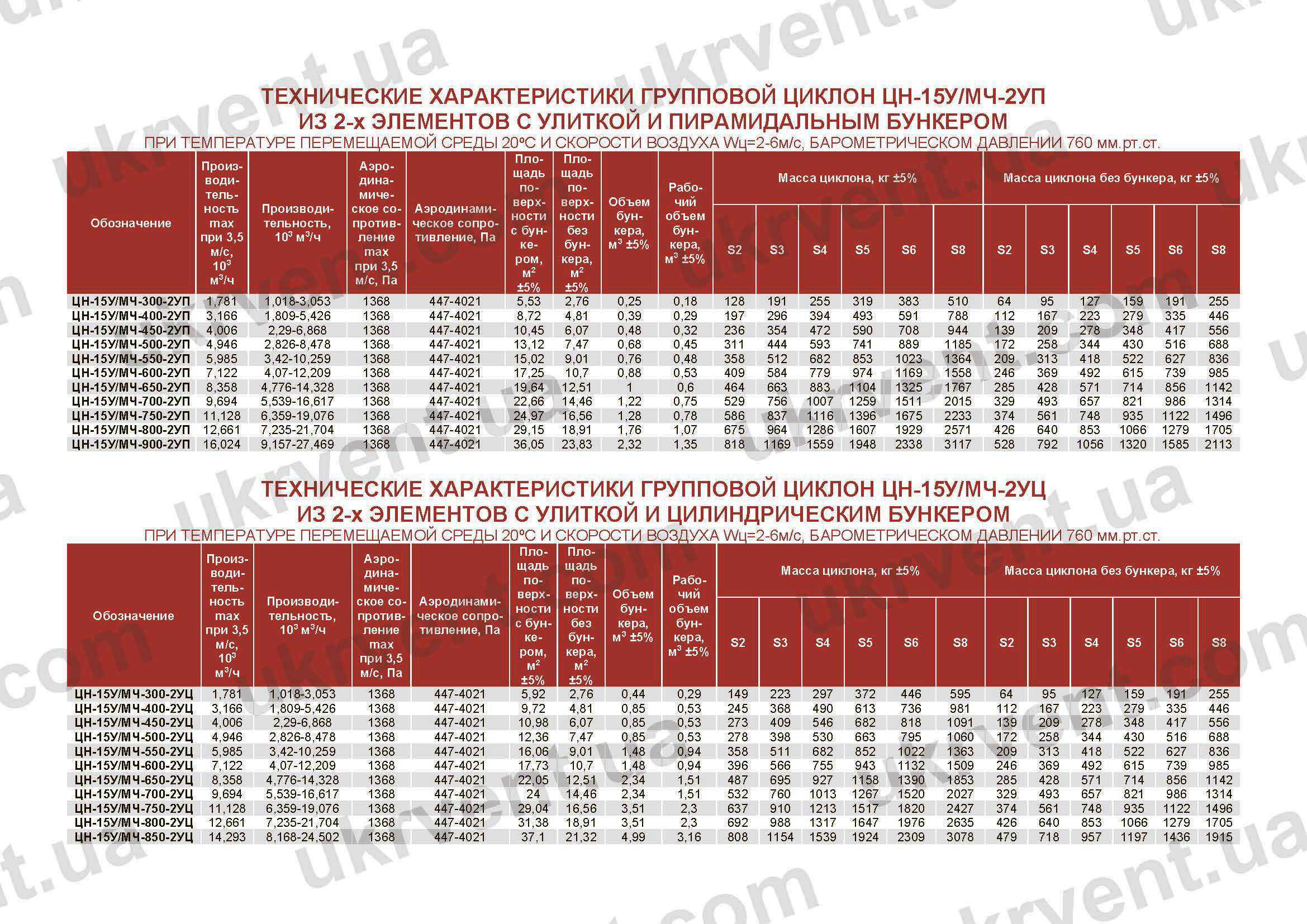

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-15У/МЧ-2УП ИЗ 2-х ЭЛЕМЕНТОВ С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

при температуре перемещаемой среды 20^оС и скорости воздуха wц=2-6м/с, барометрическом давлении 760 мм.рт.ст.

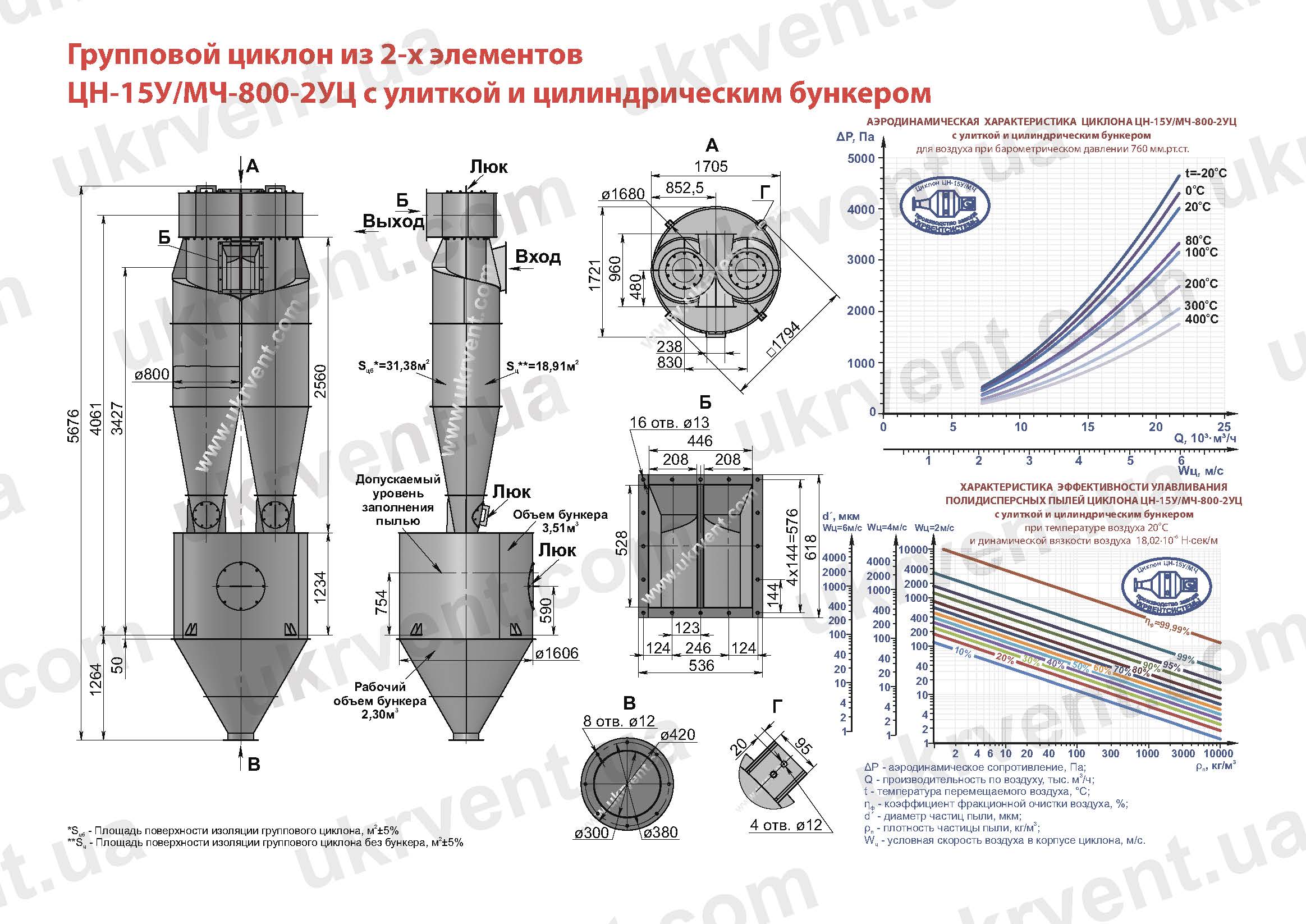

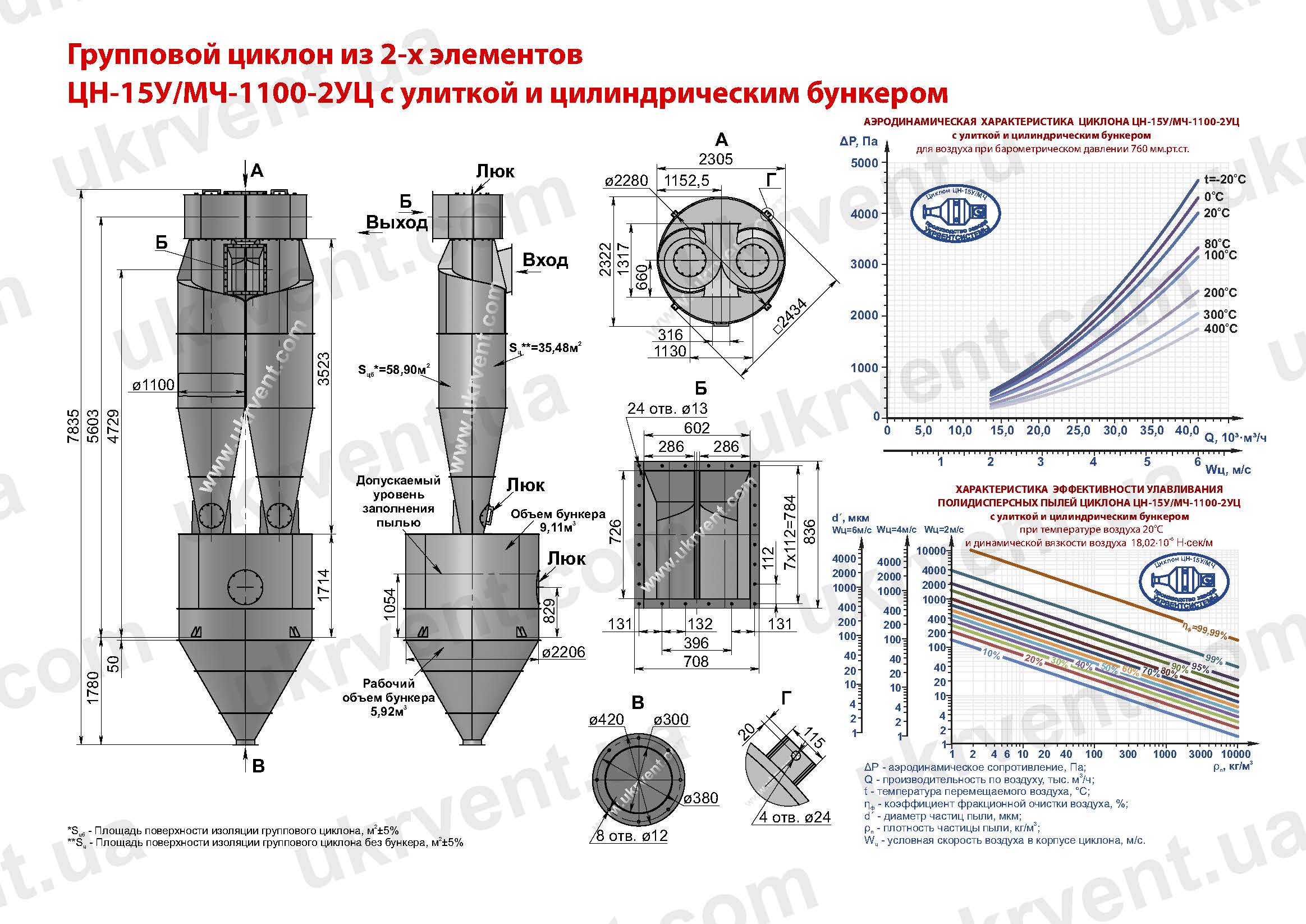

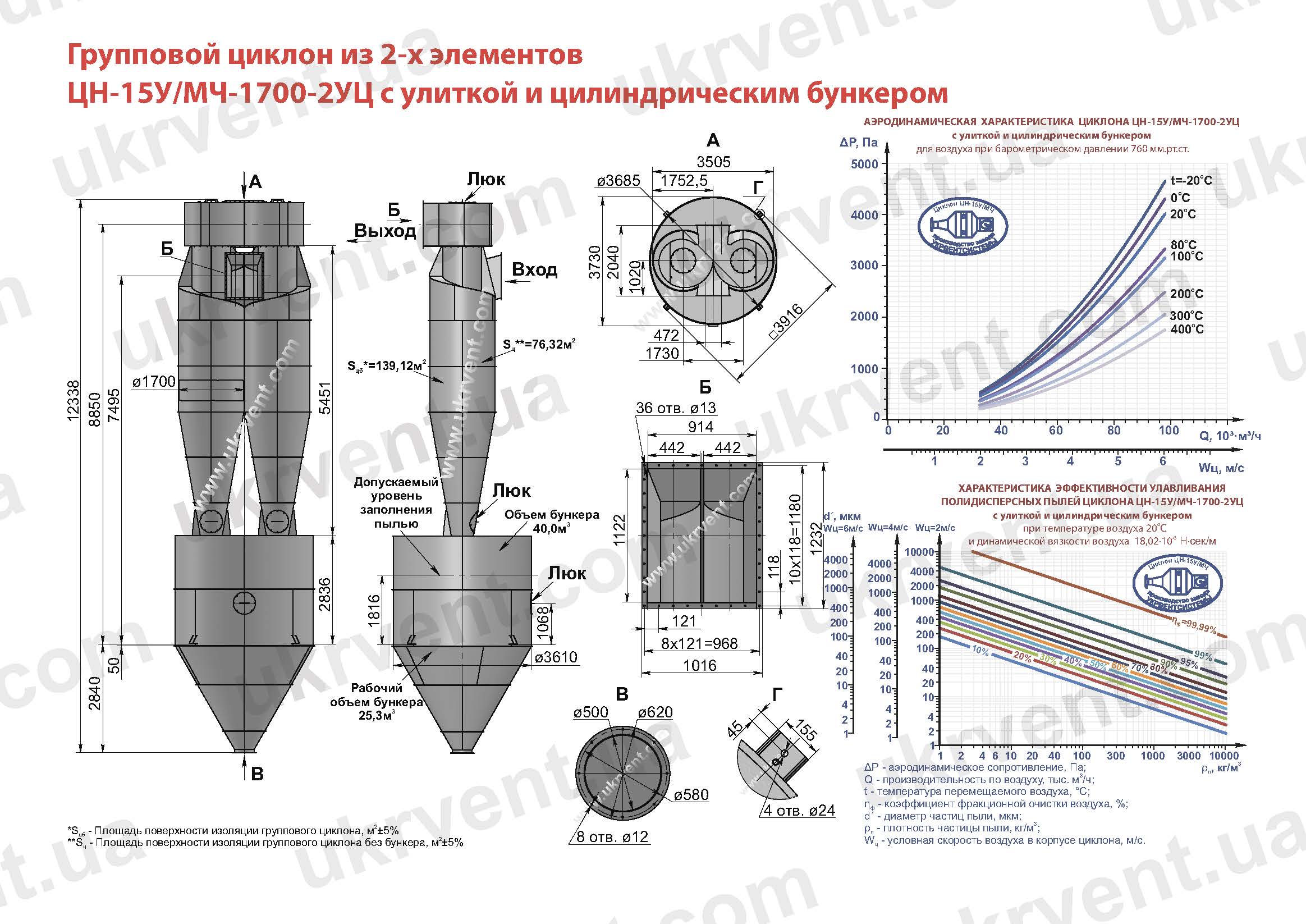

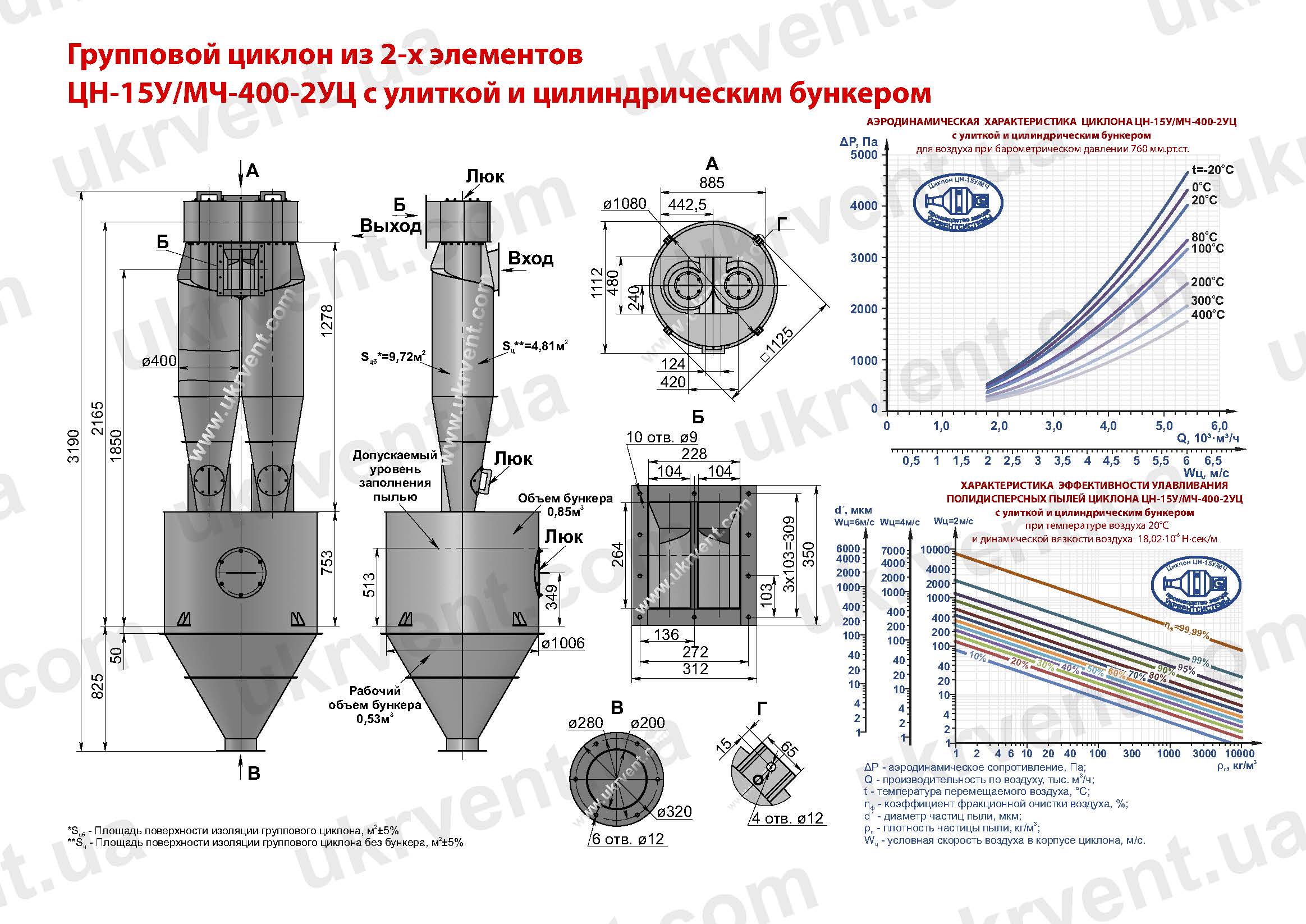

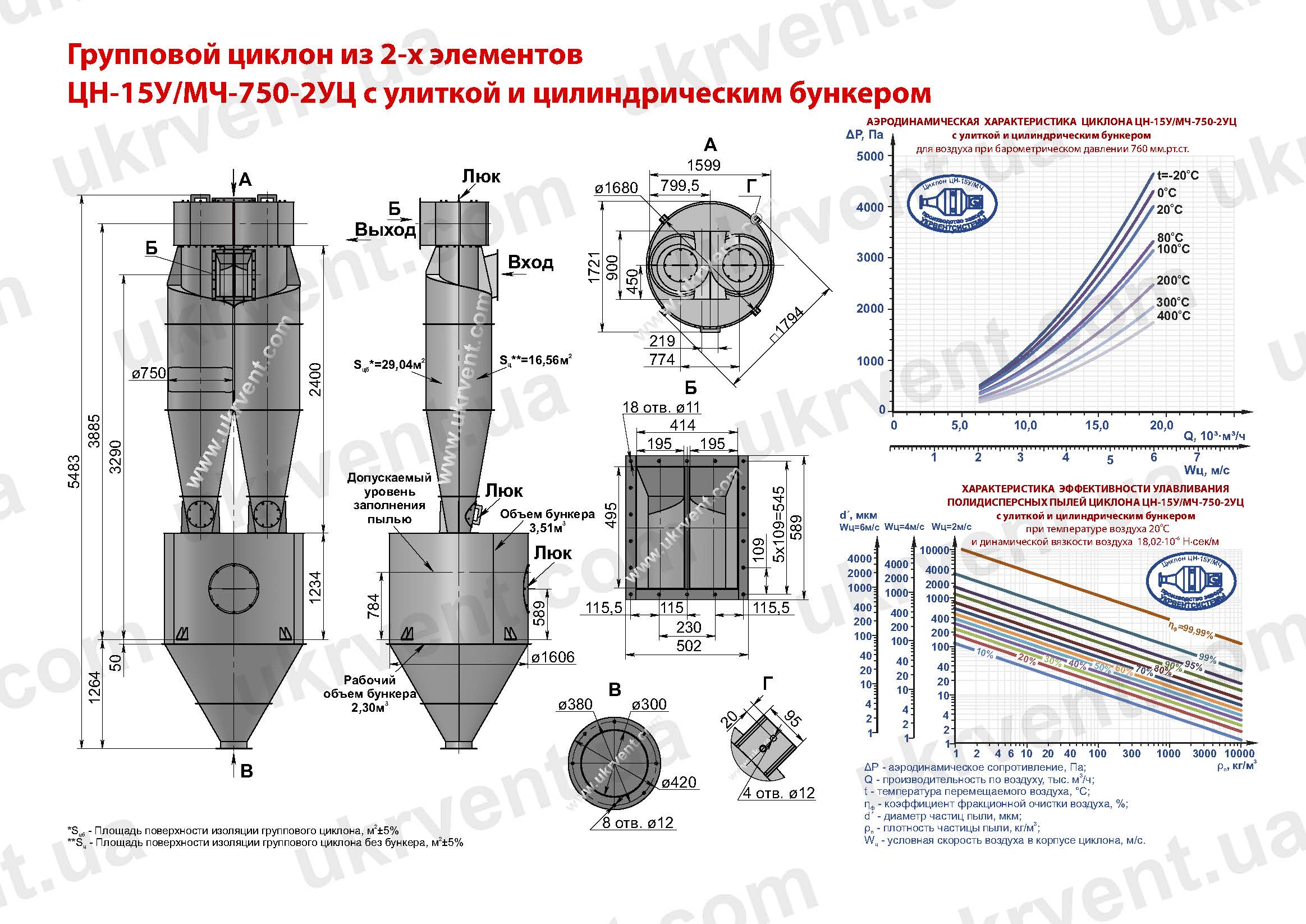

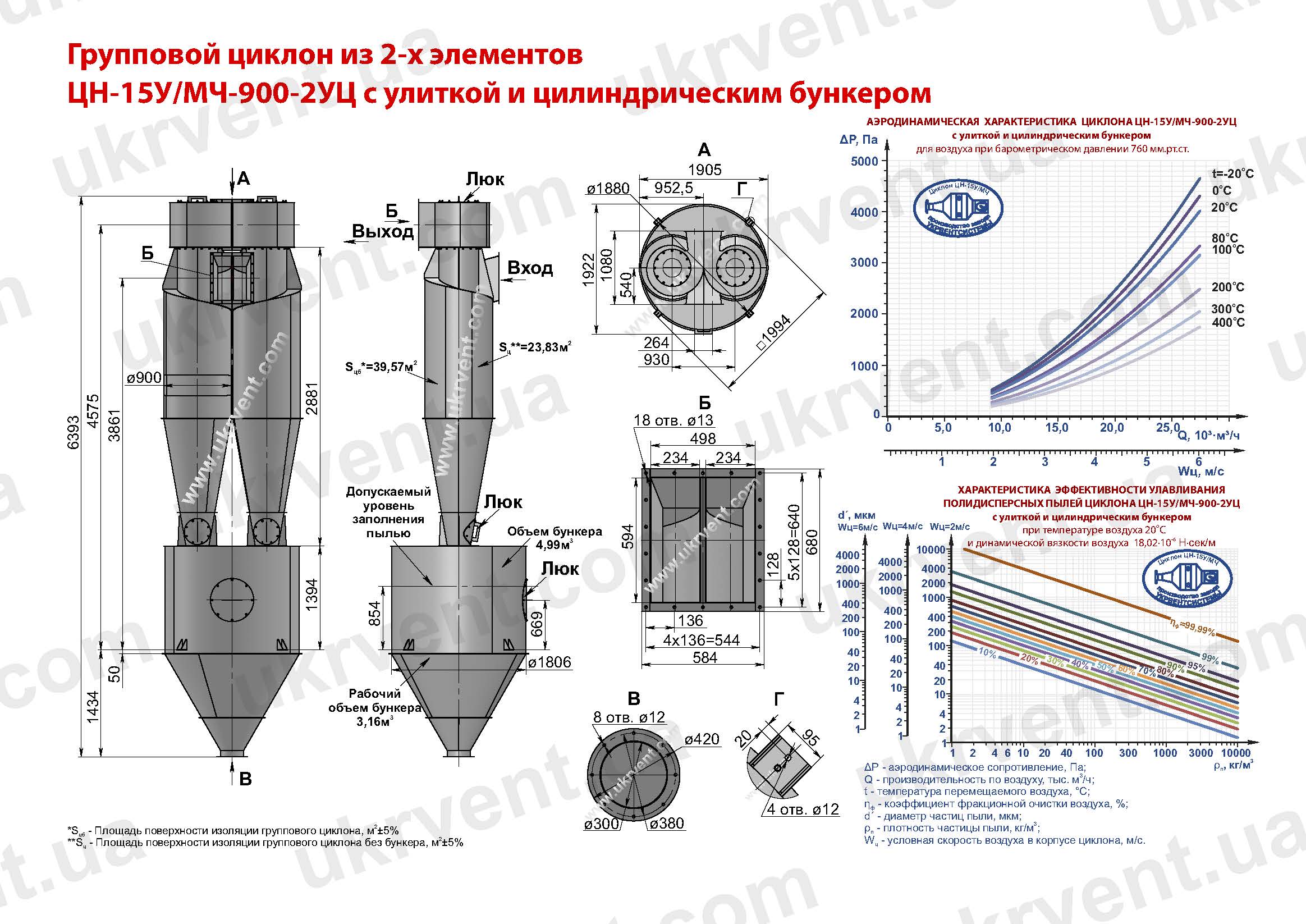

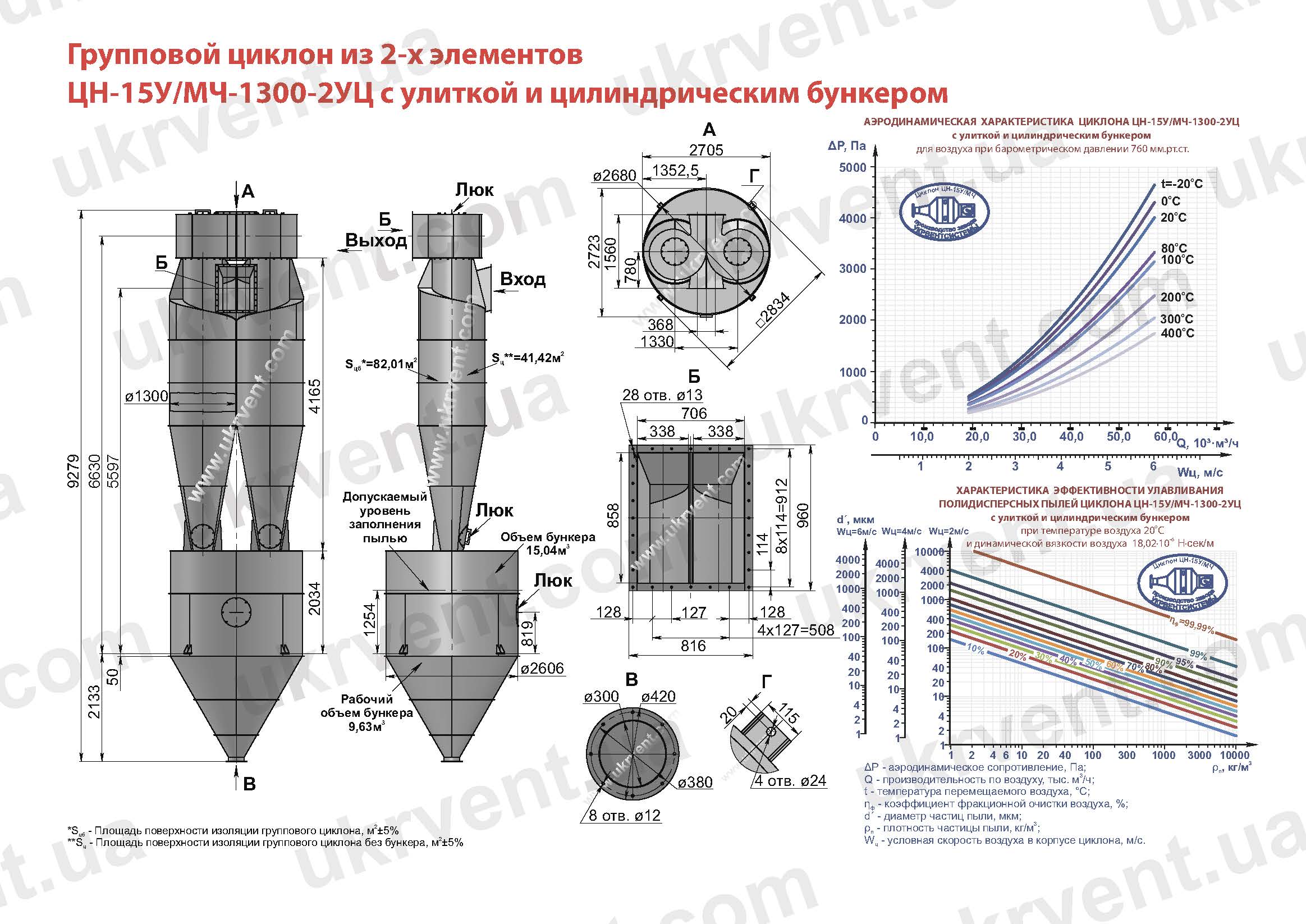

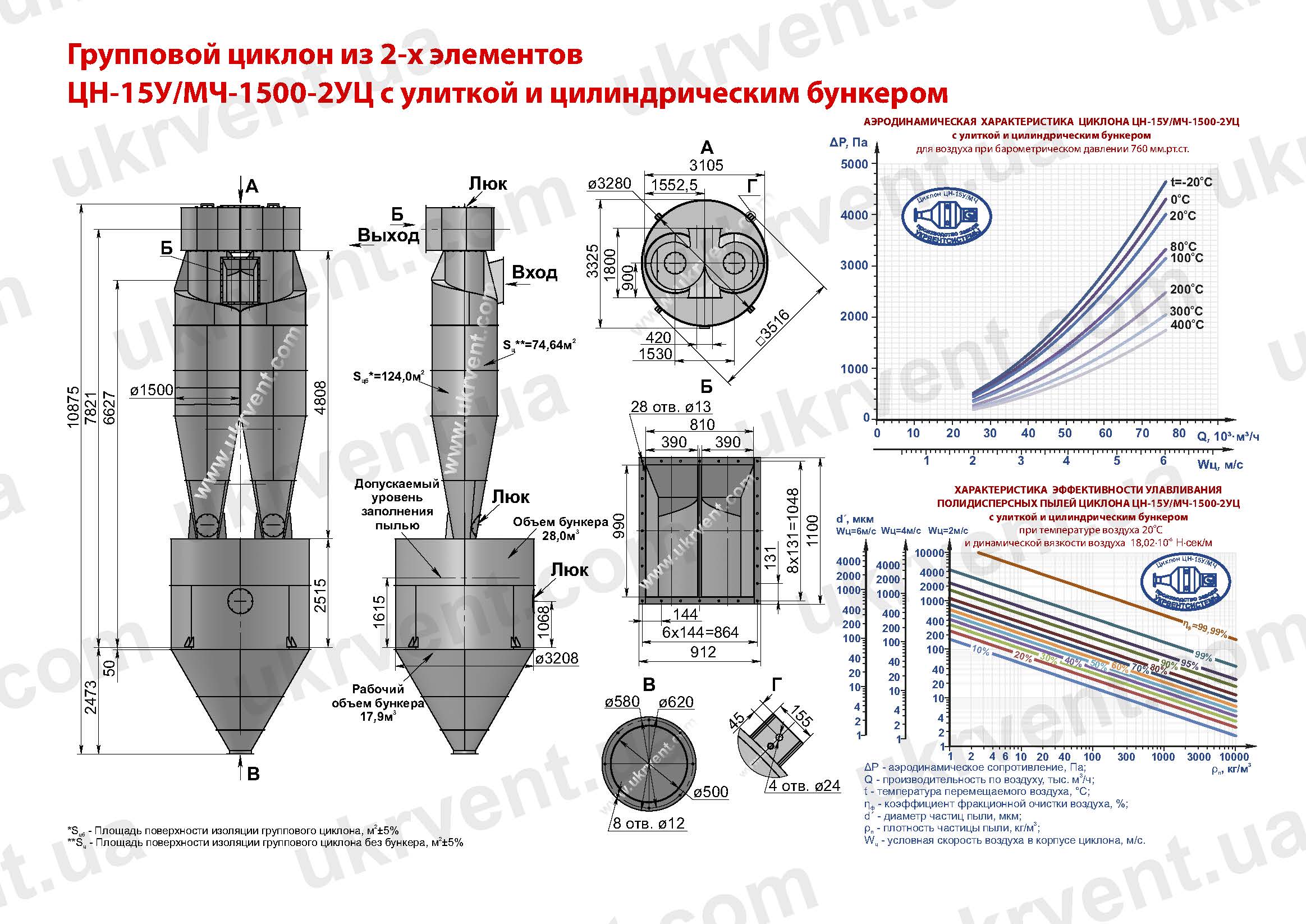

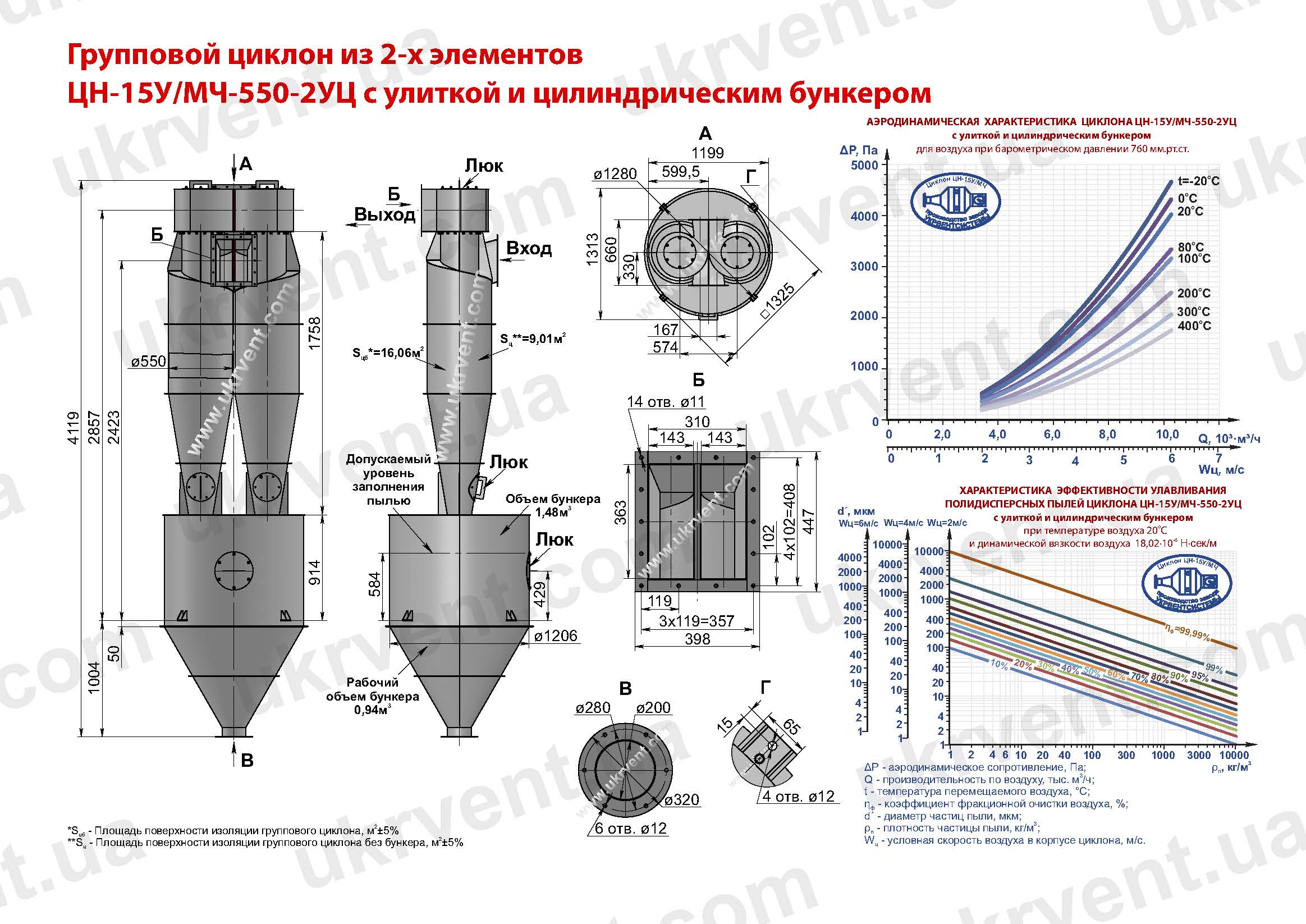

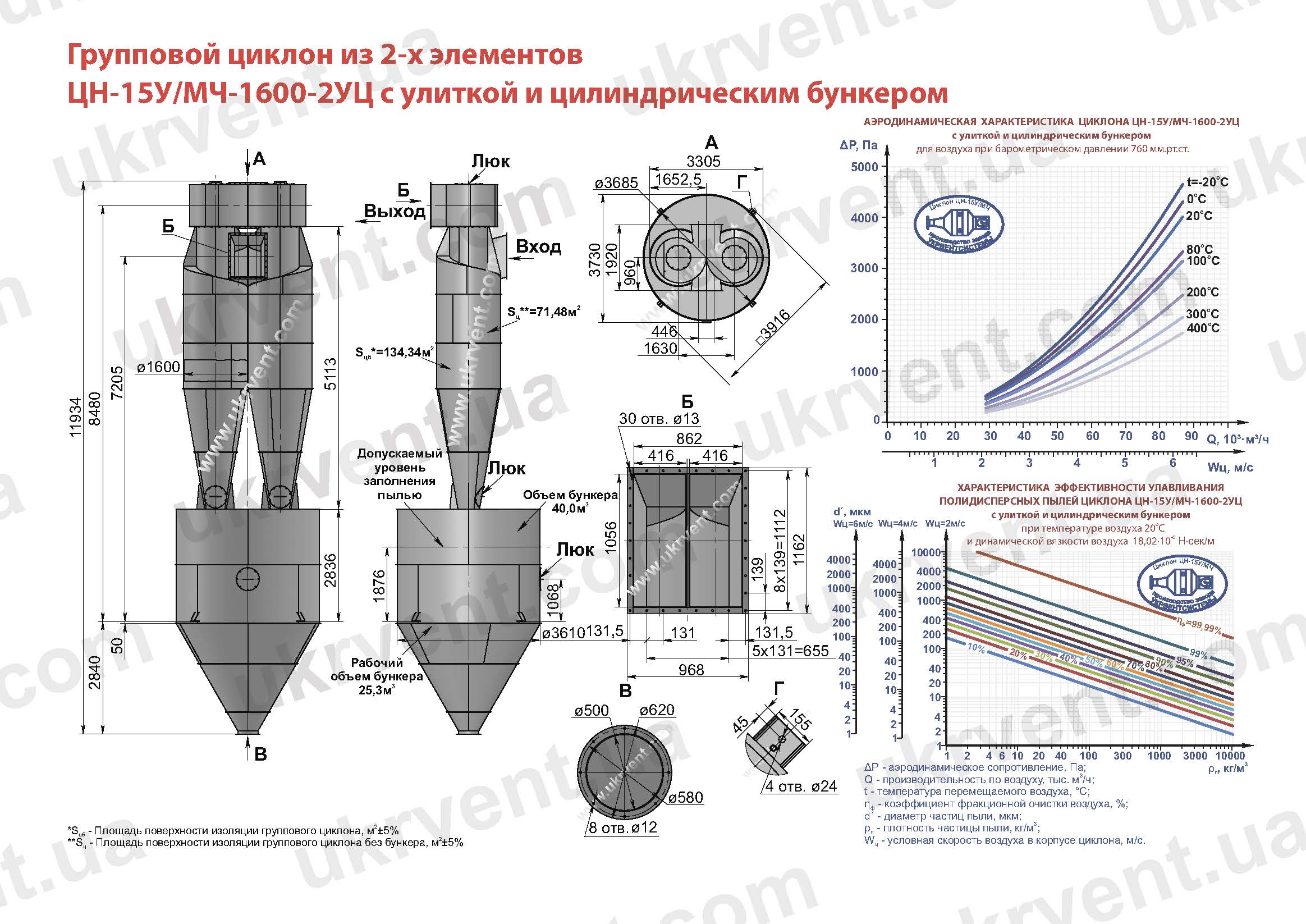

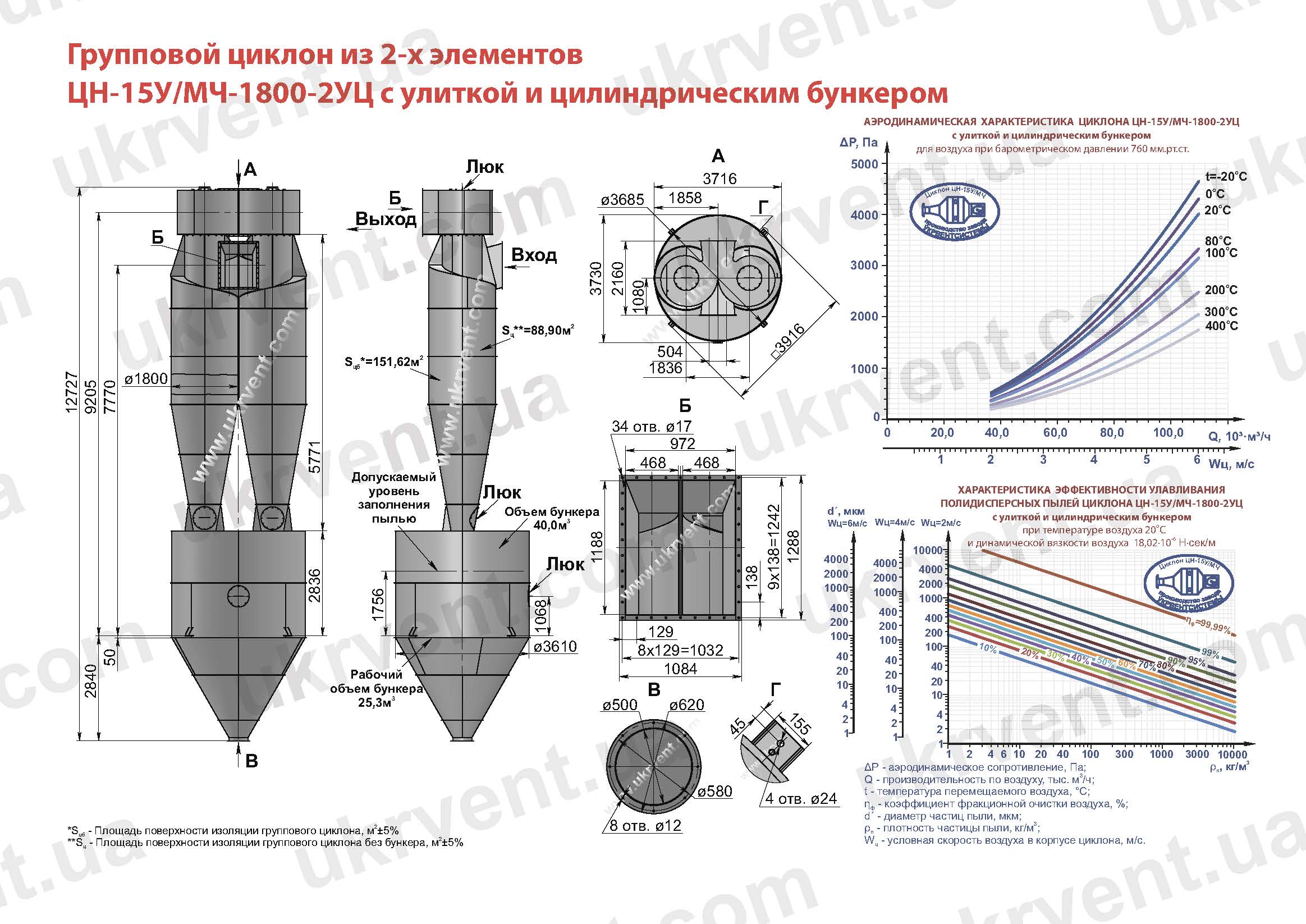

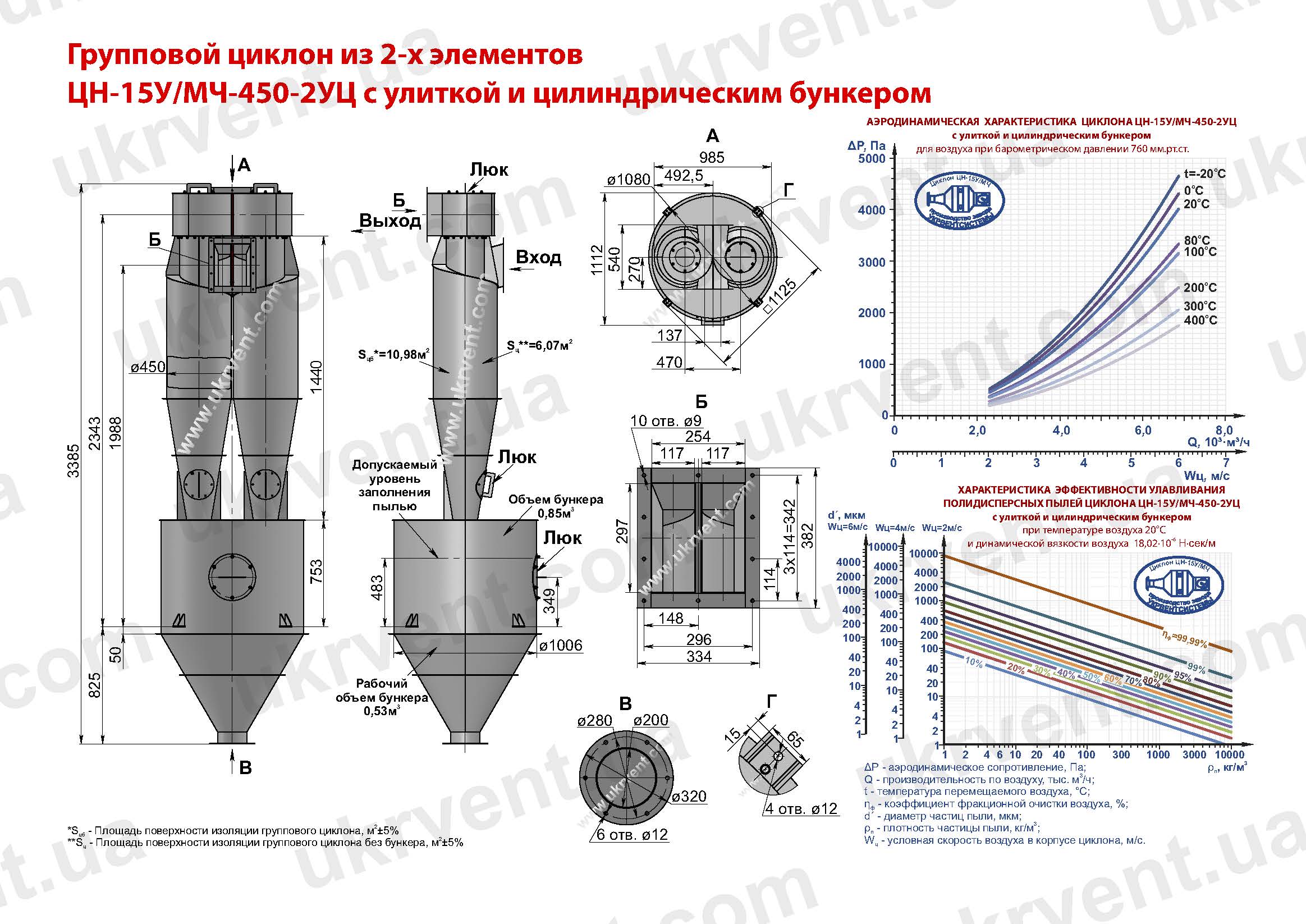

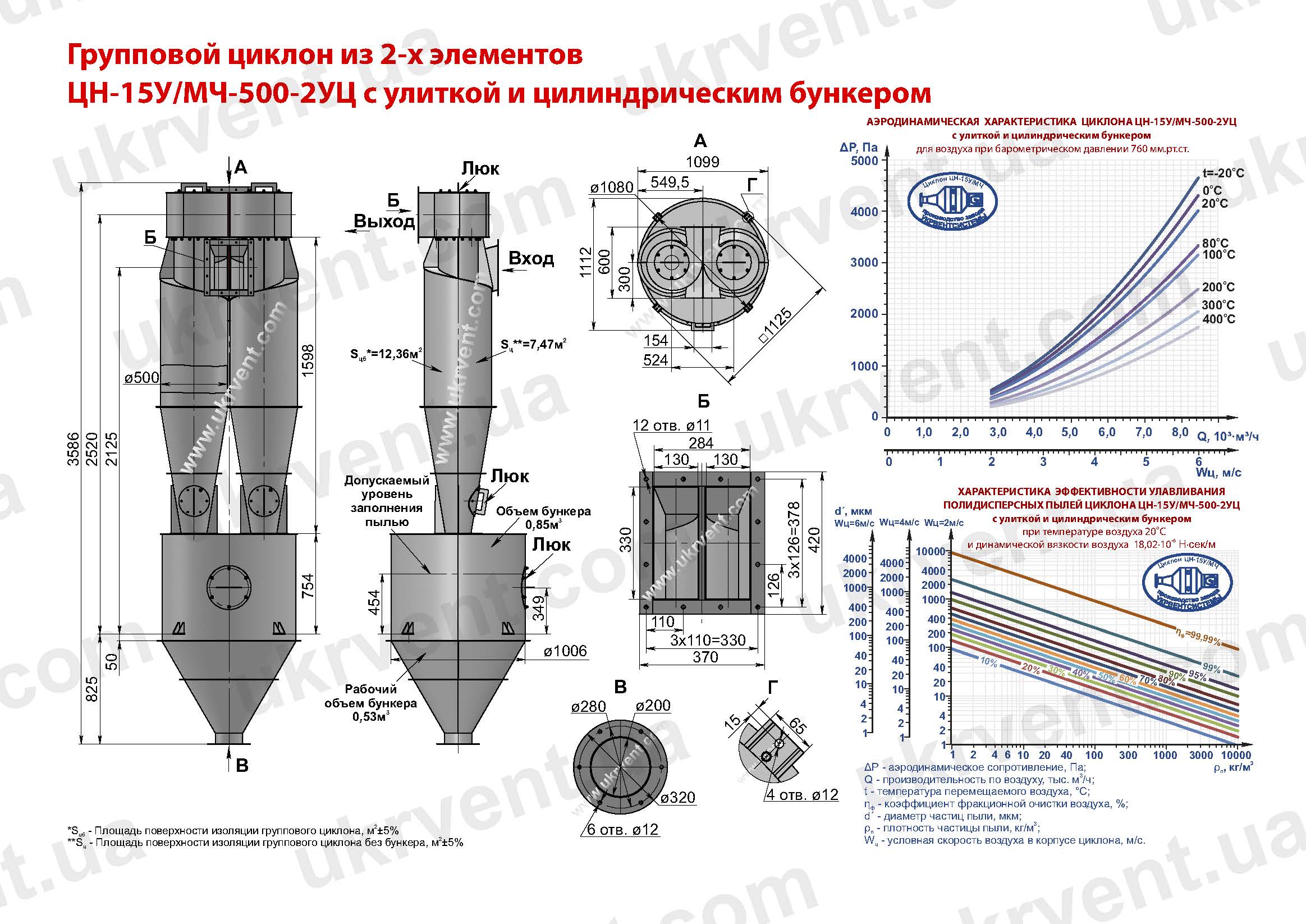

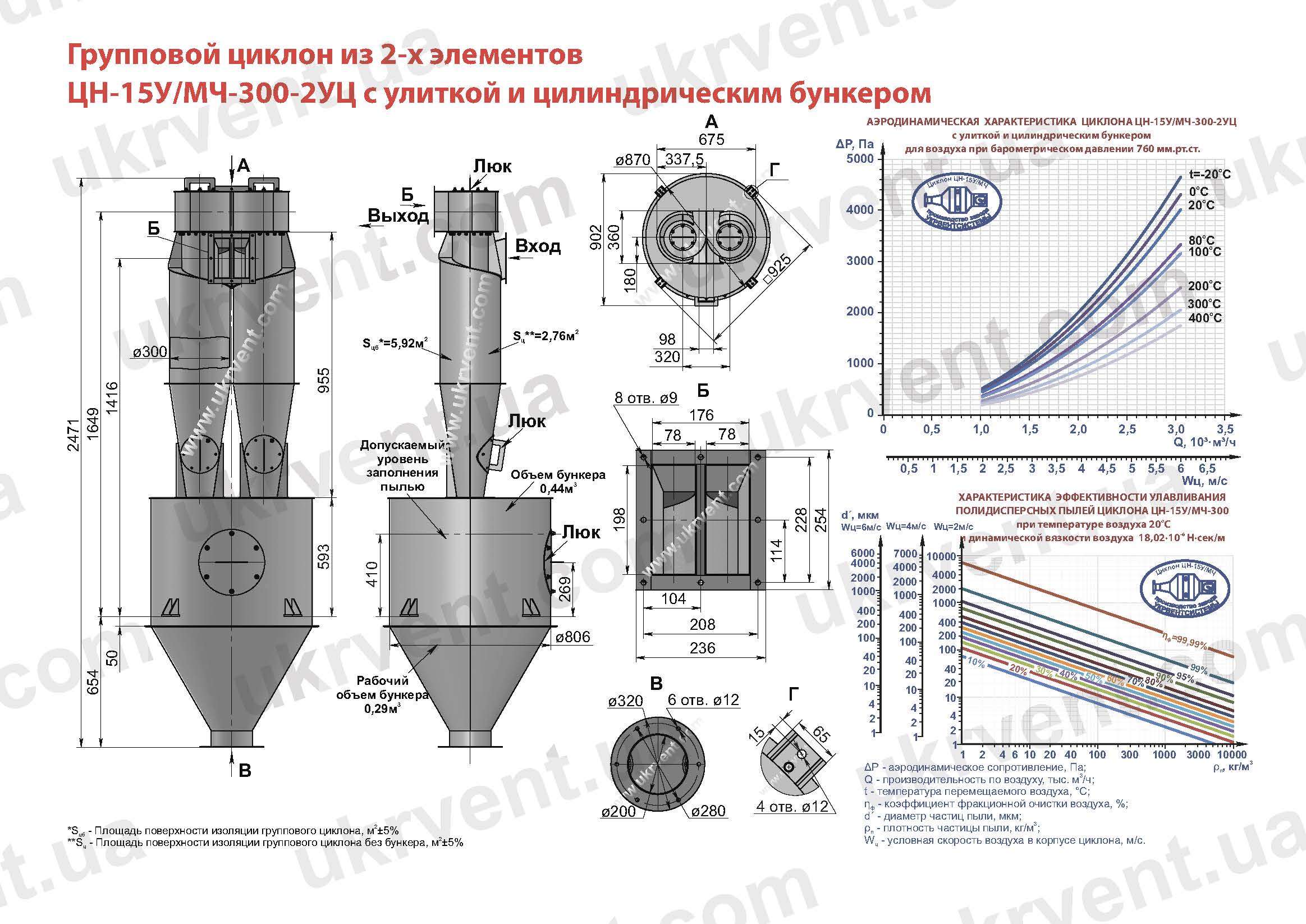

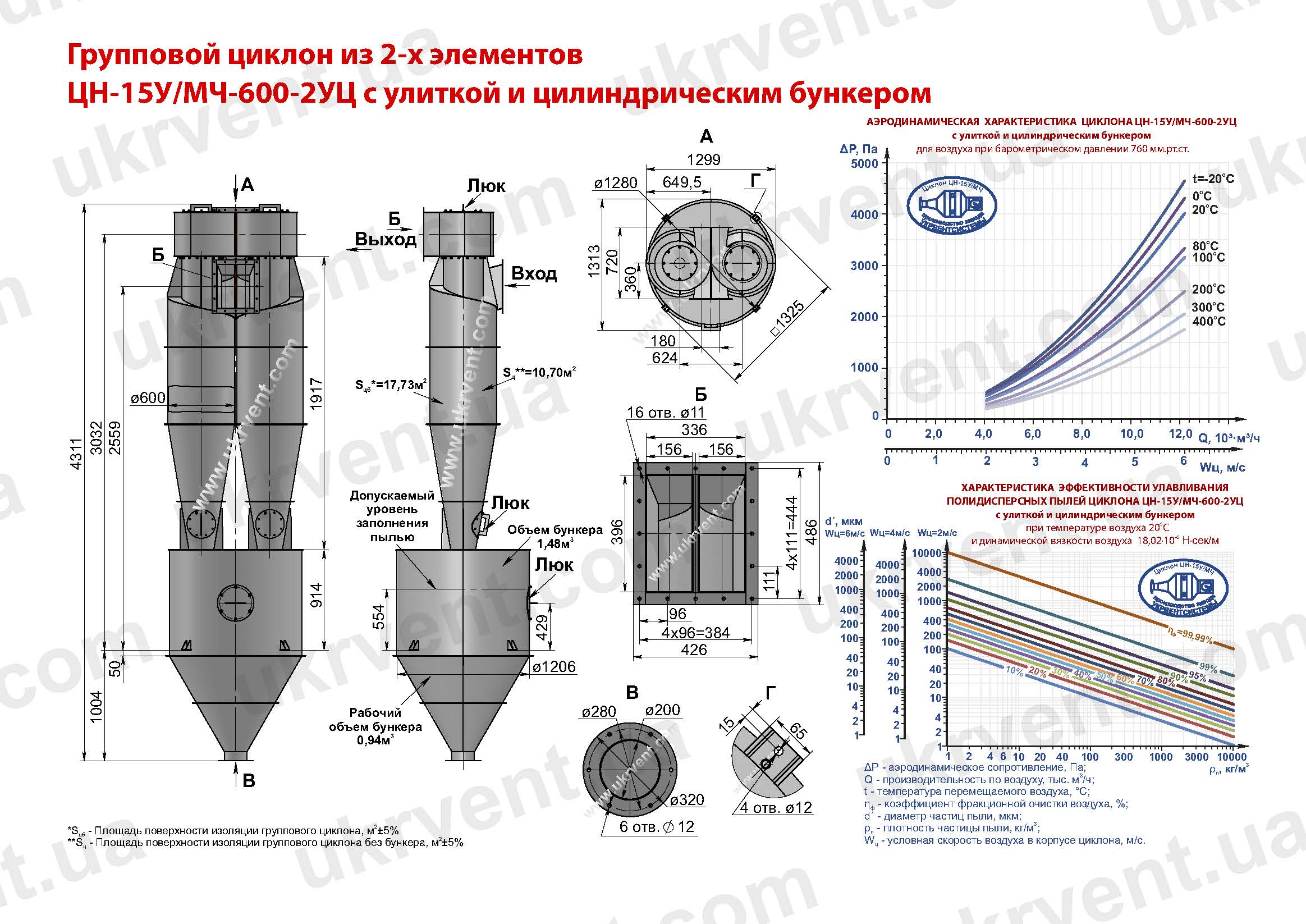

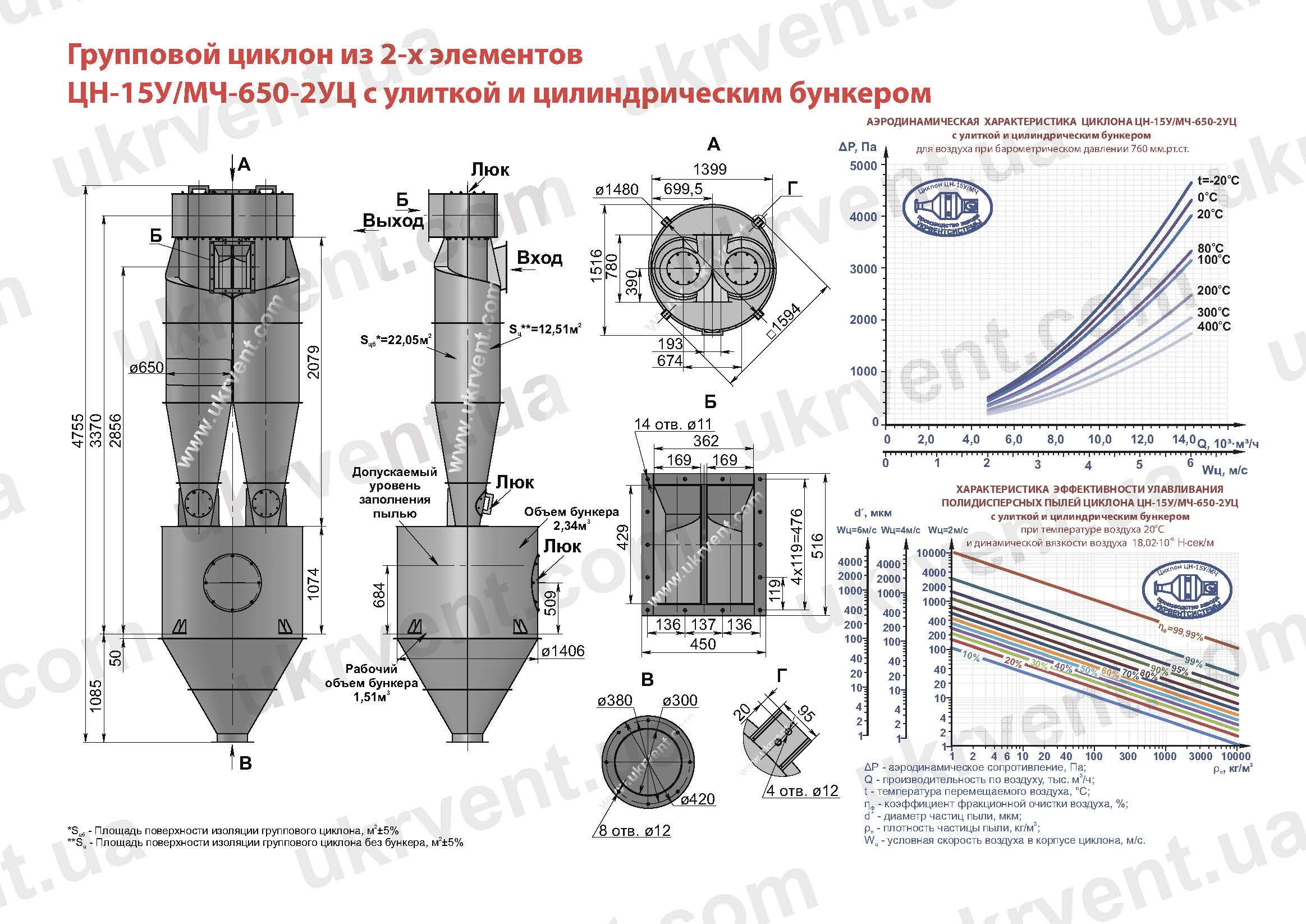

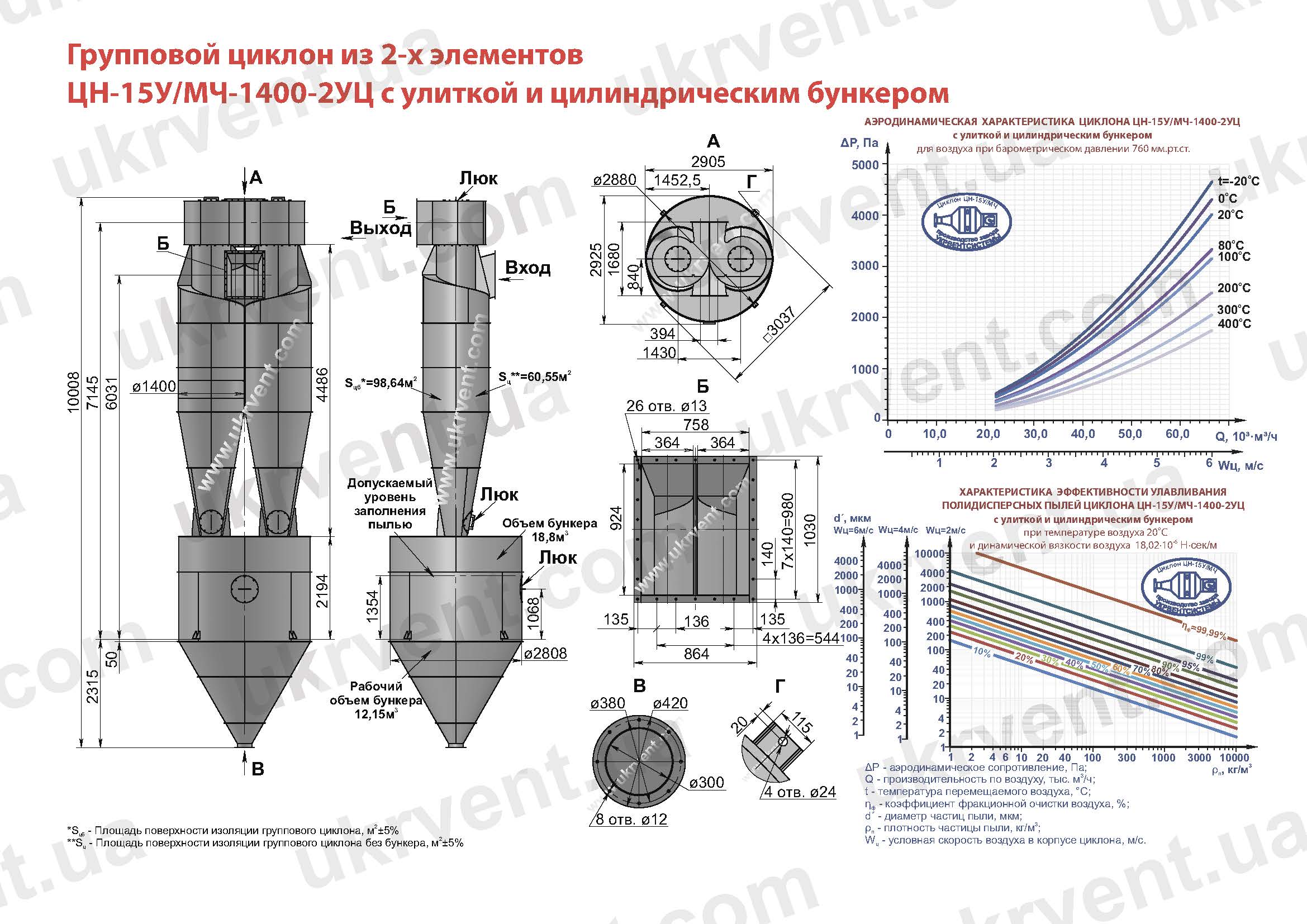

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-15У/МЧ-2УЦ ИЗ 2-х ЭЛЕМЕНТОВ С УЛИТКОЙ И ЦИЛИНДРИЧЕСКИМ БУНКЕРОМ

при температуре перемещаемой среды 20^оС и скорости воздуха wц=2-6м/с, барометрическом давлении 760 мм.рт.ст.

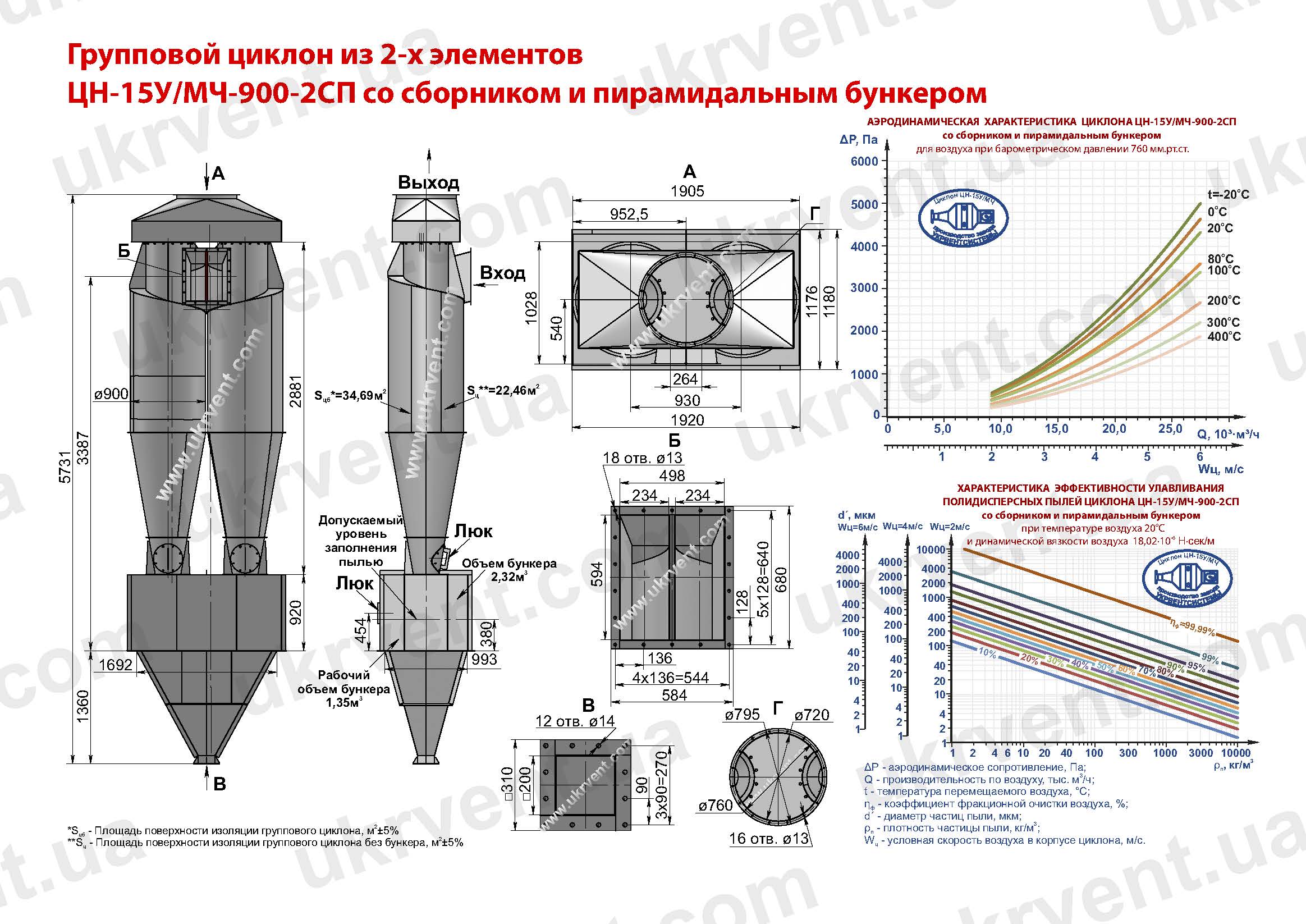

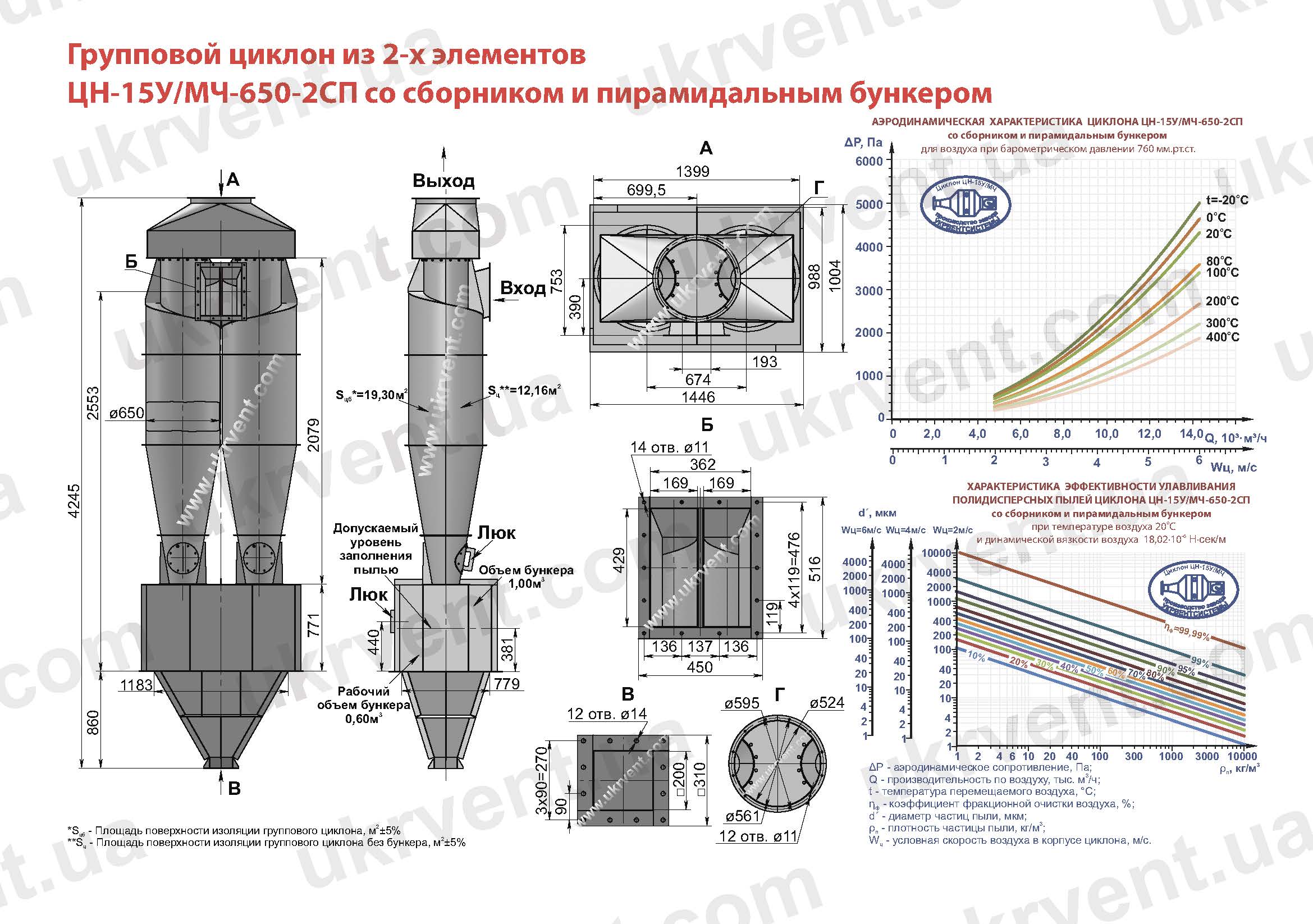

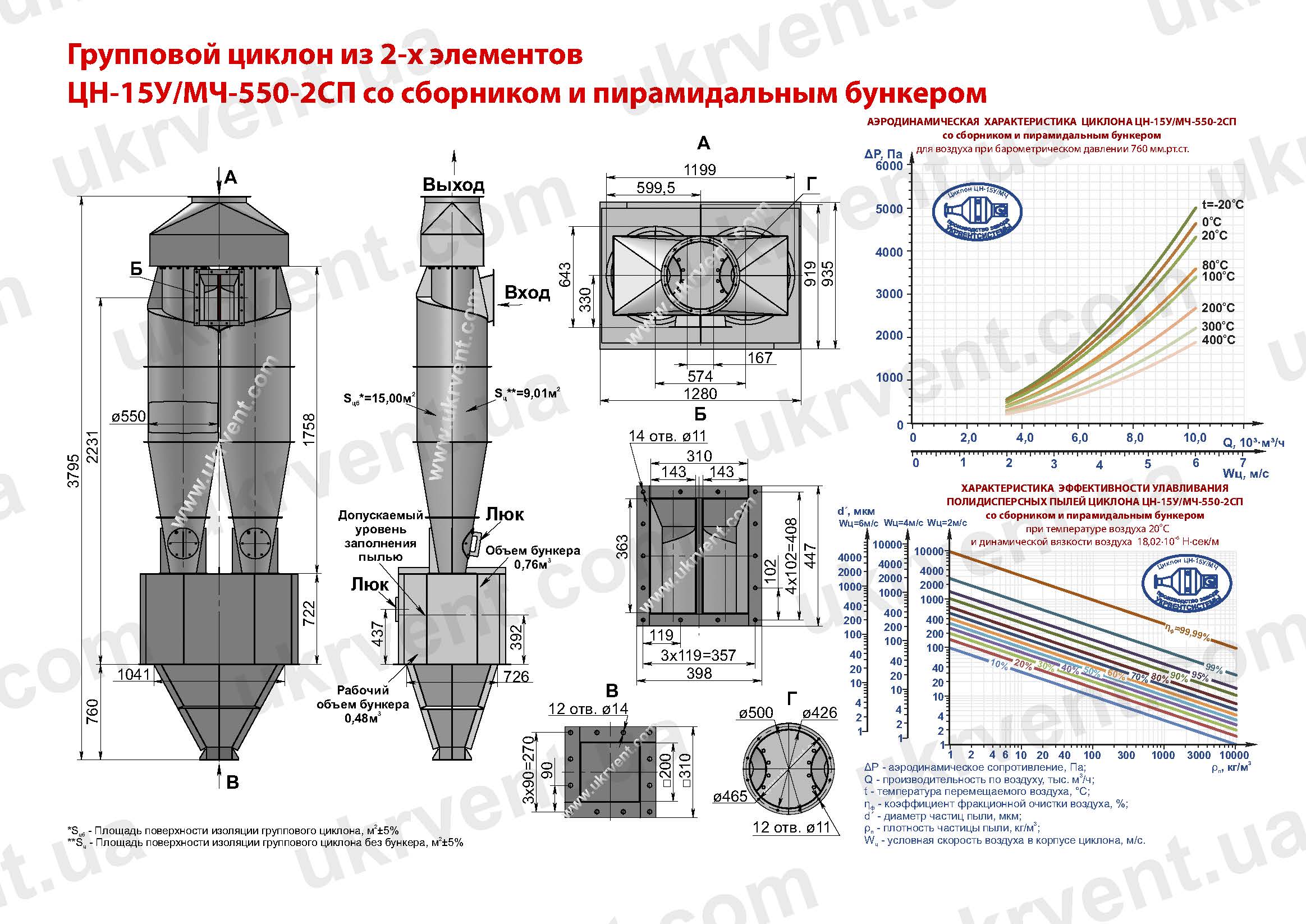

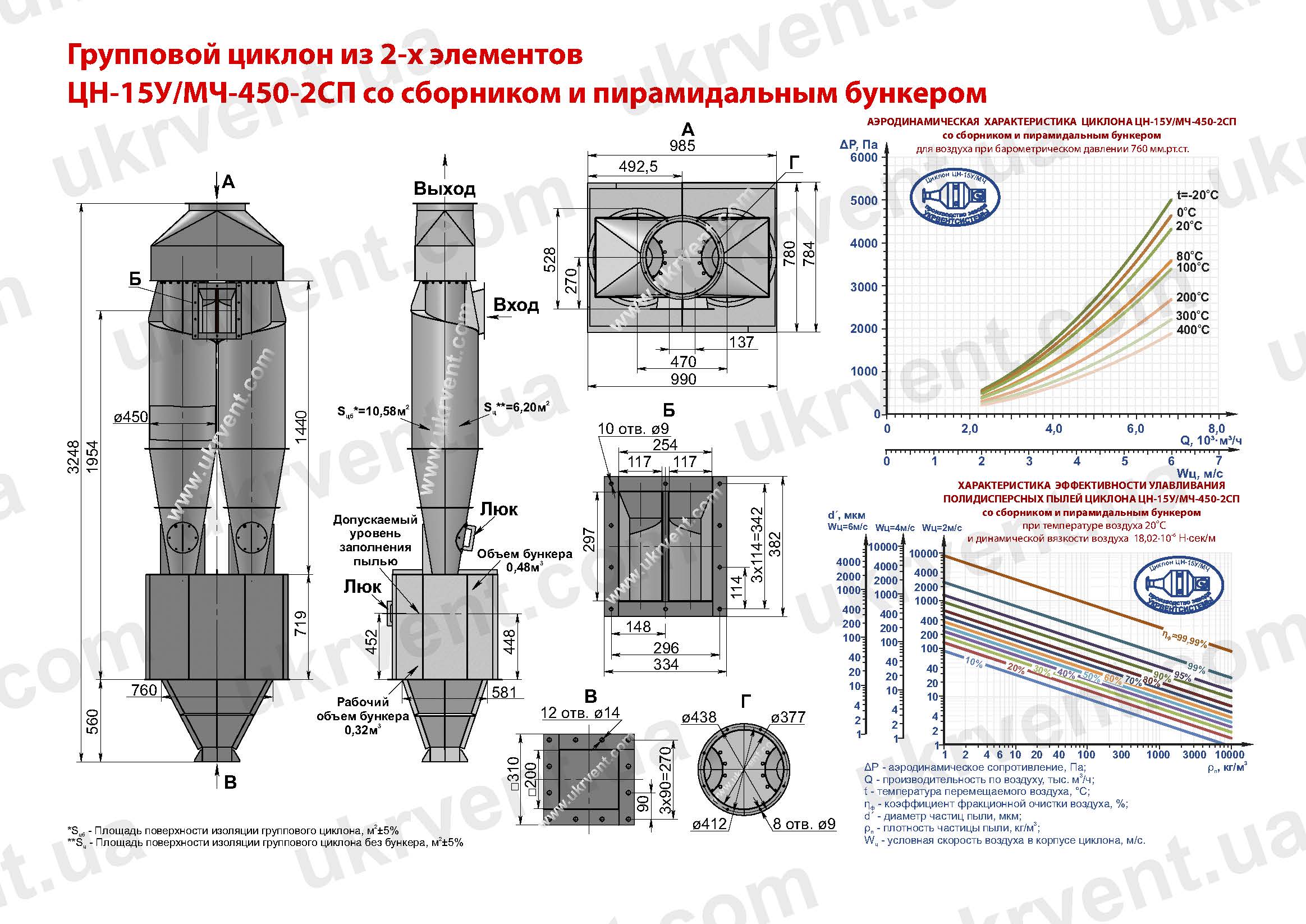

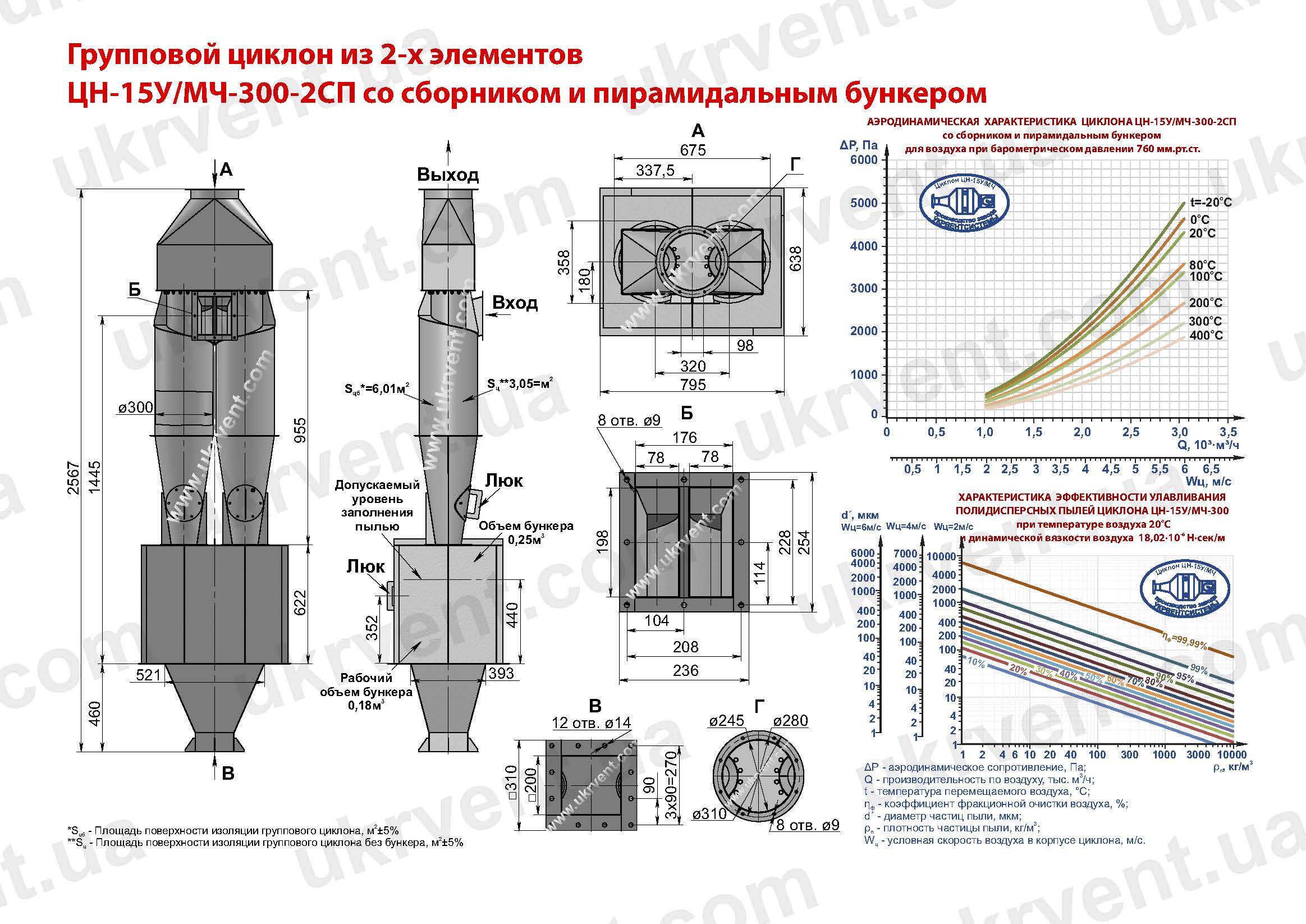

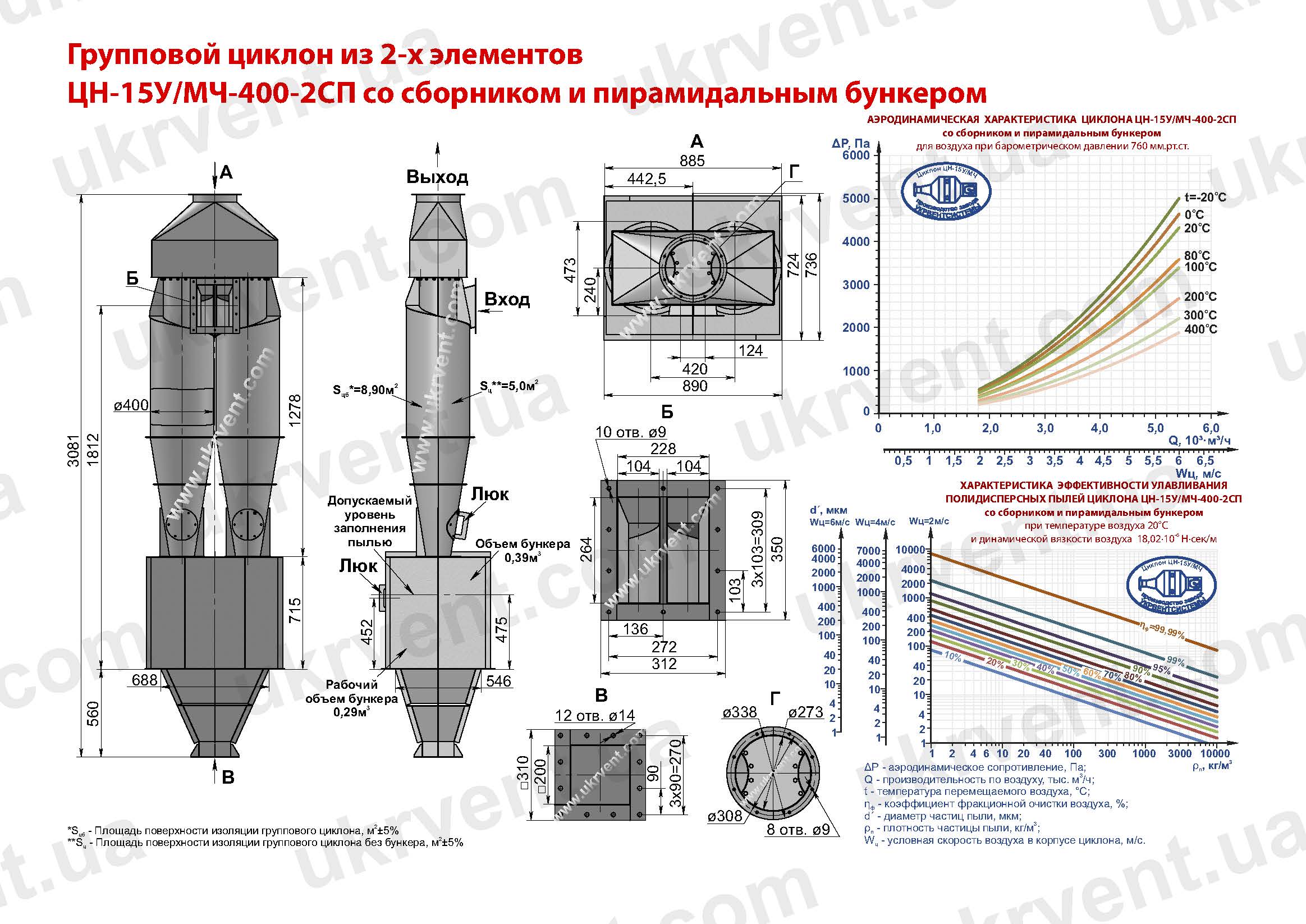

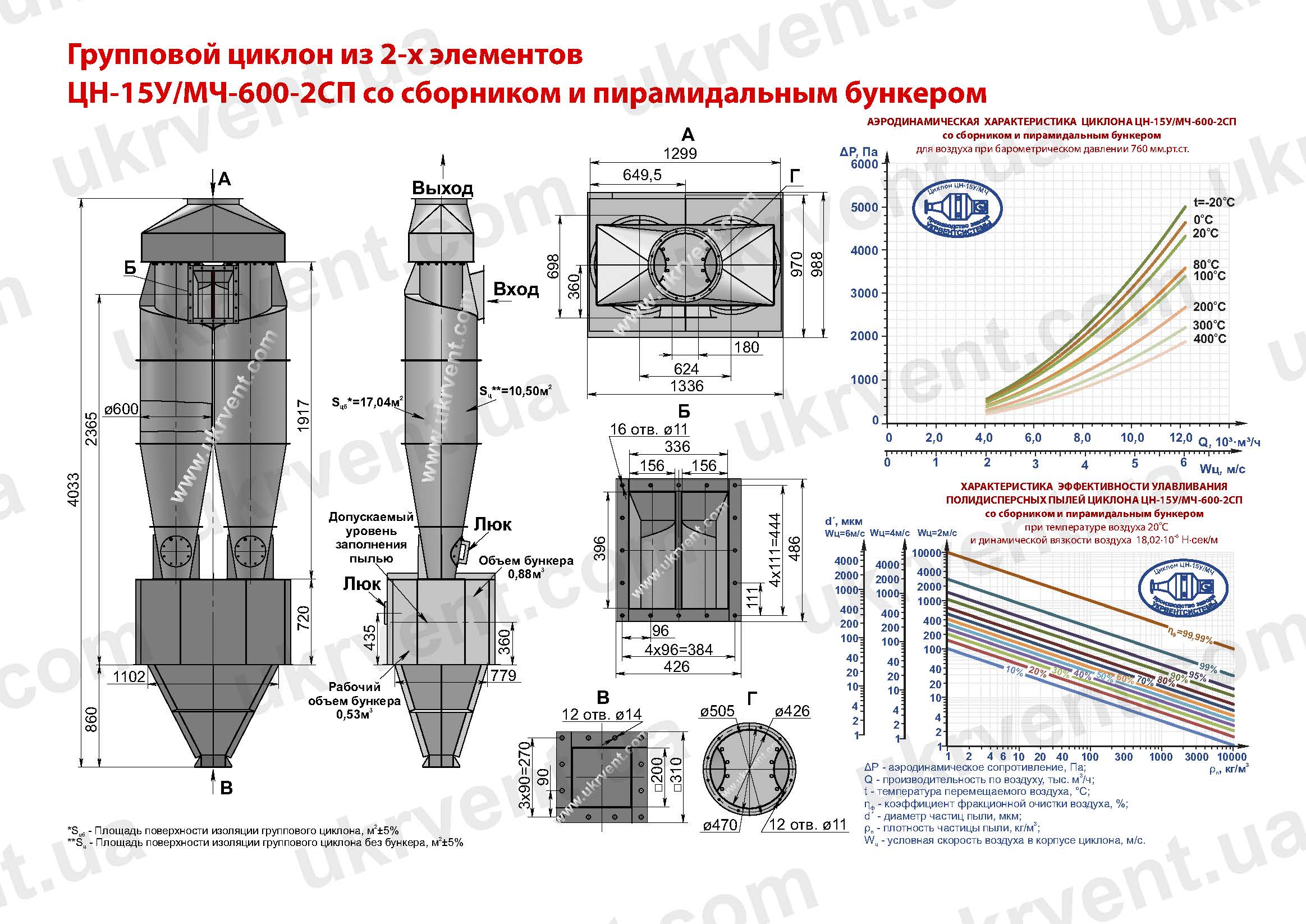

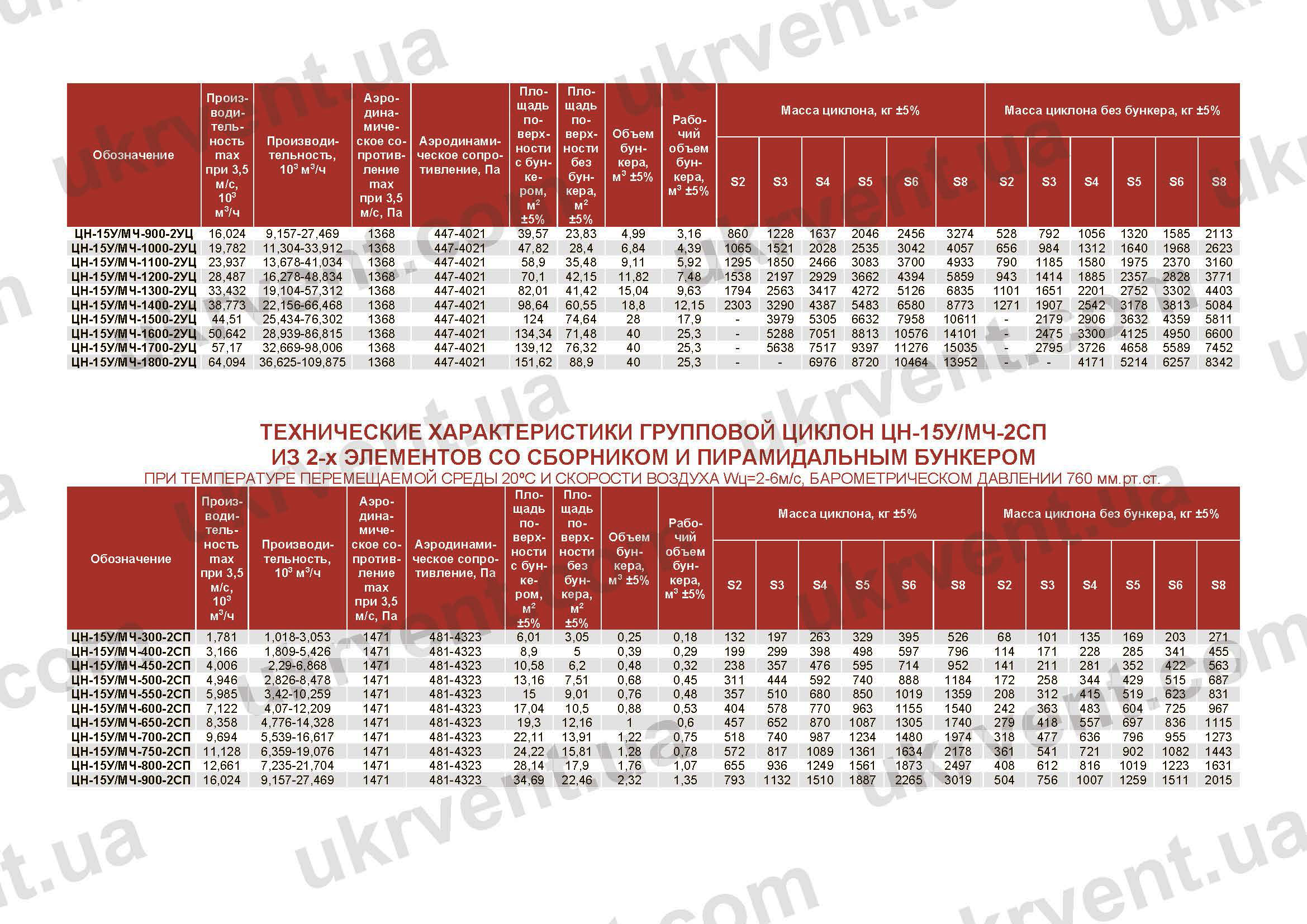

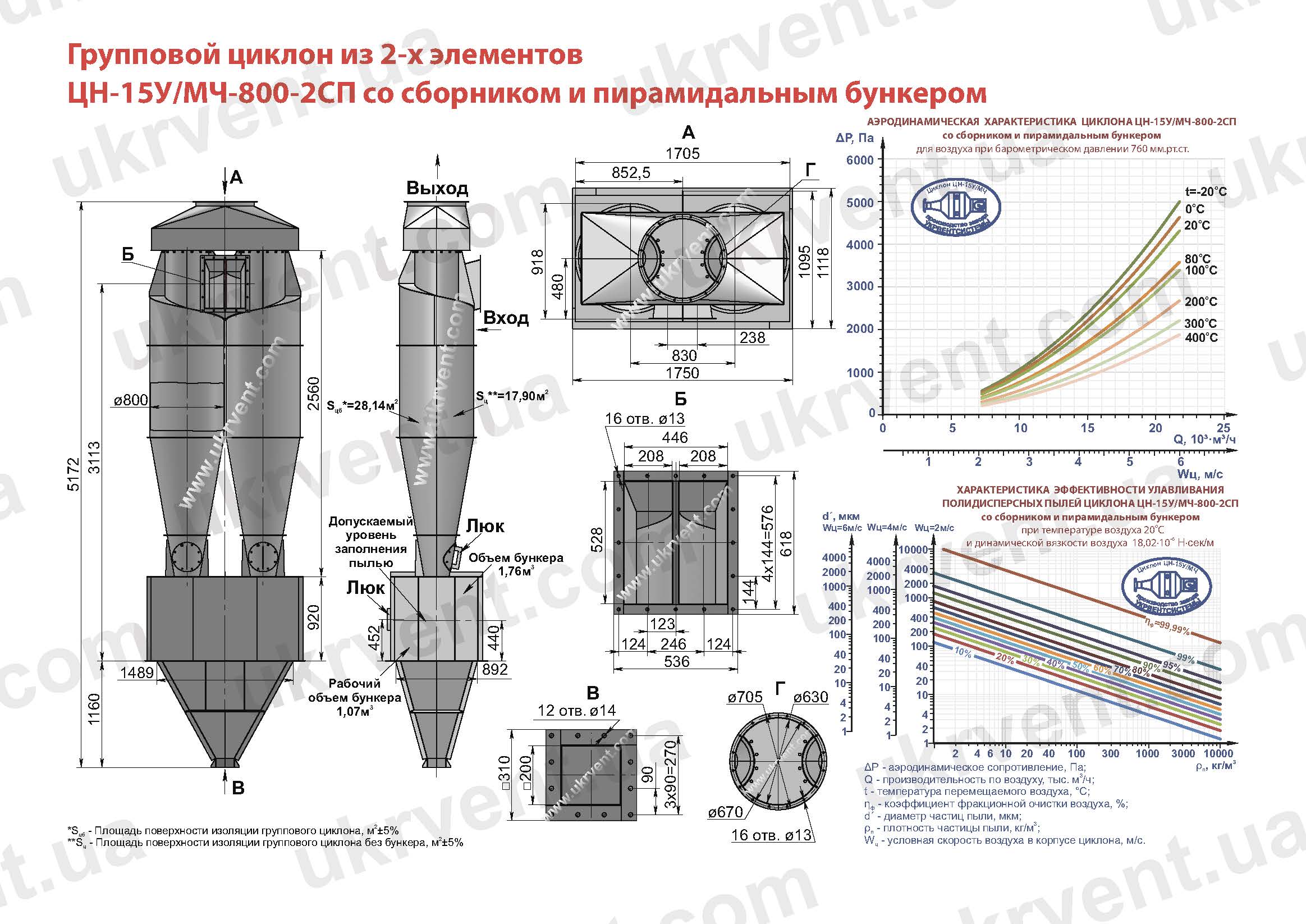

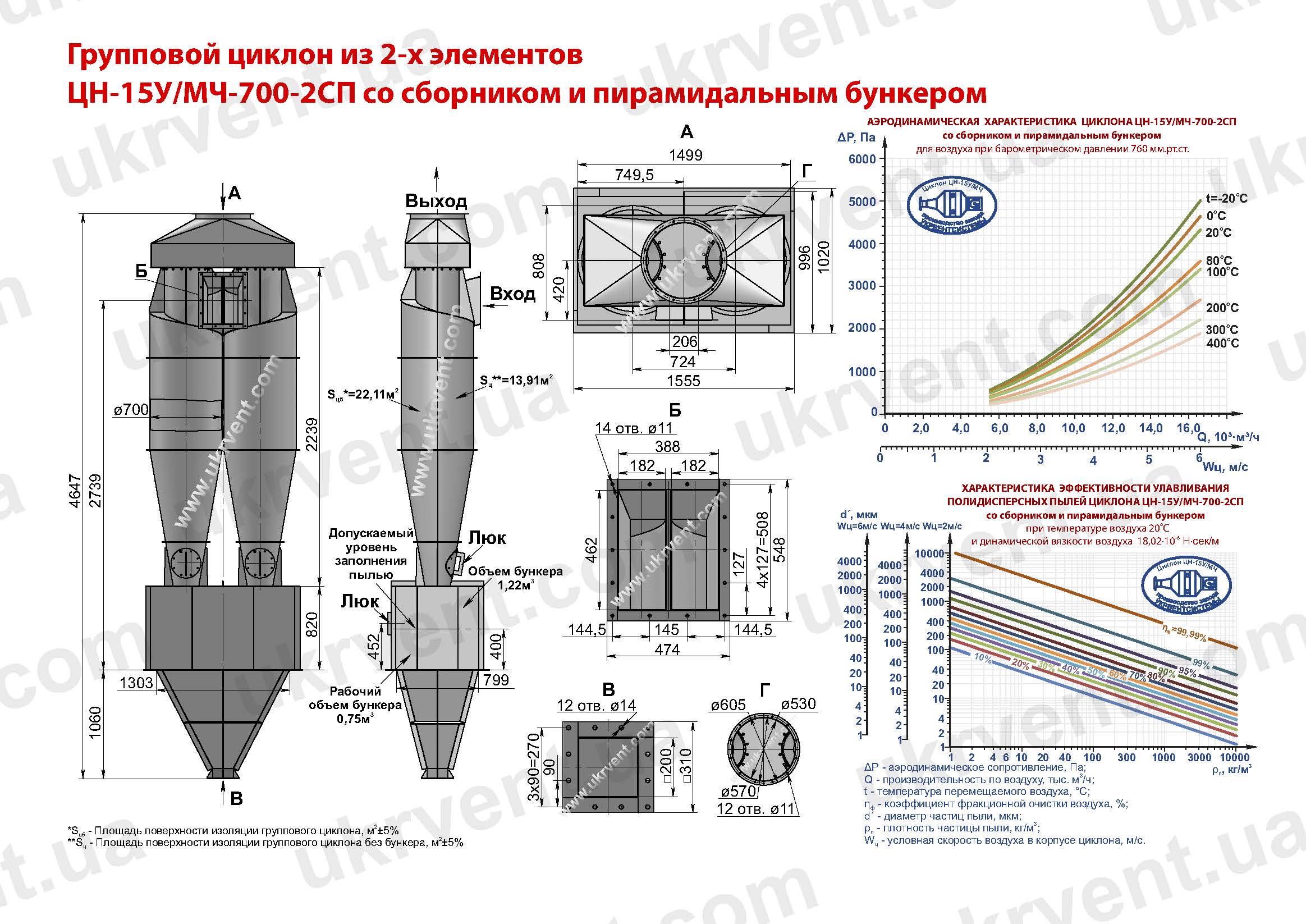

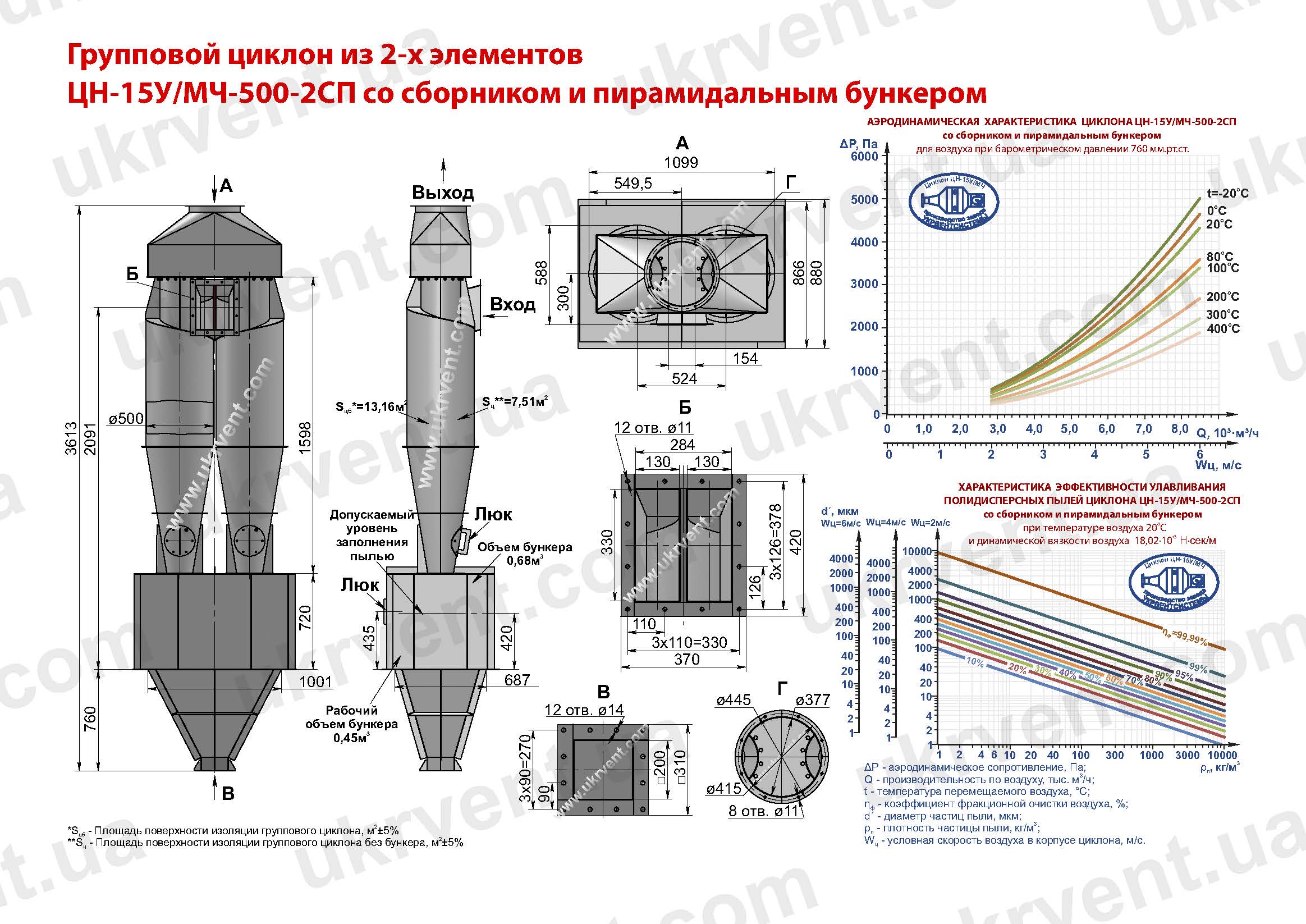

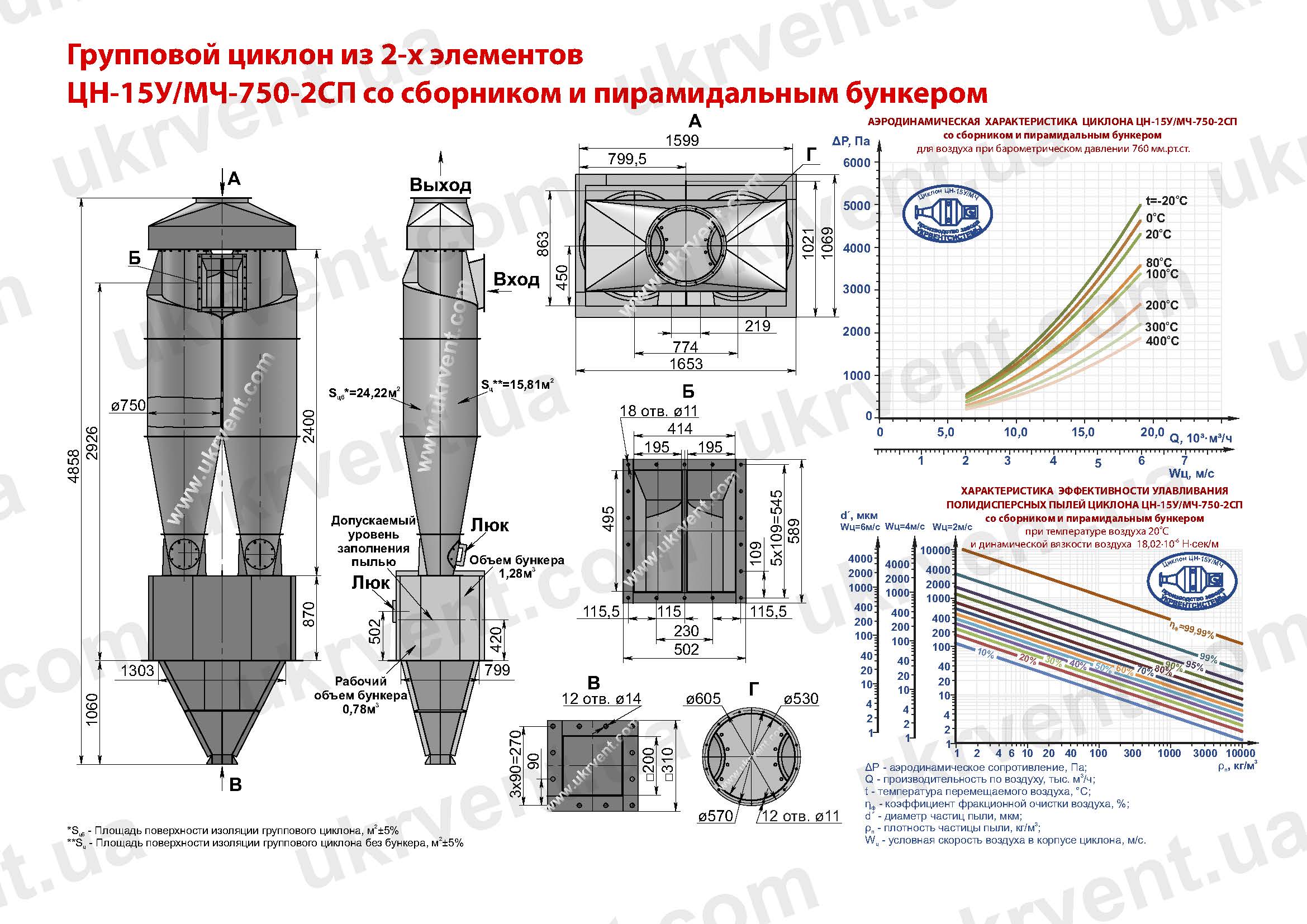

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-15У/МЧ-2СП ИЗ 2-х ЭЛЕМЕНТОВ СО СБОРНИКОМ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

при температуре перемещаемой среды 20^оС и скорости воздуха wц=2-6м/с, барометрическом давлении 760 мм.рт.ст.

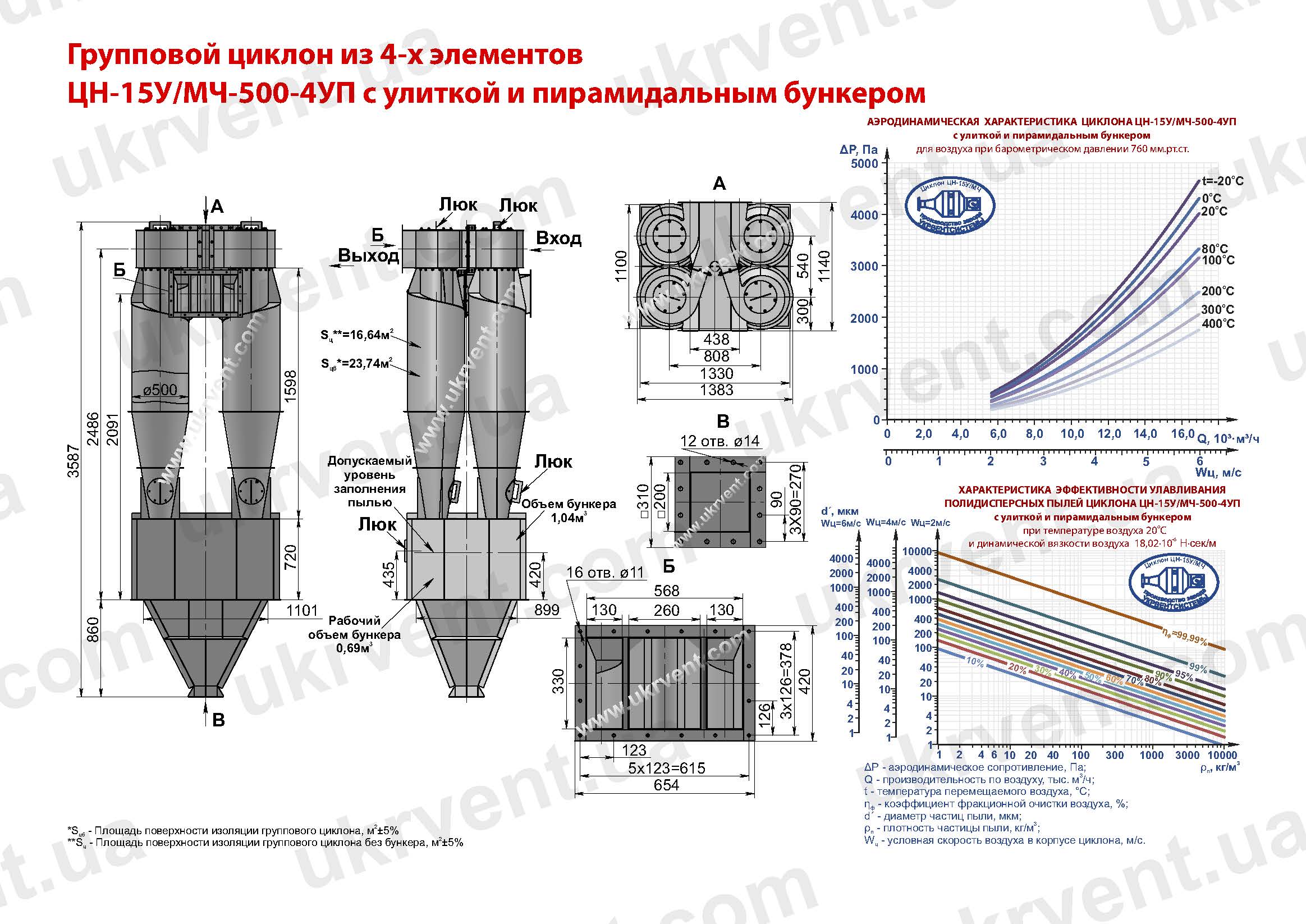

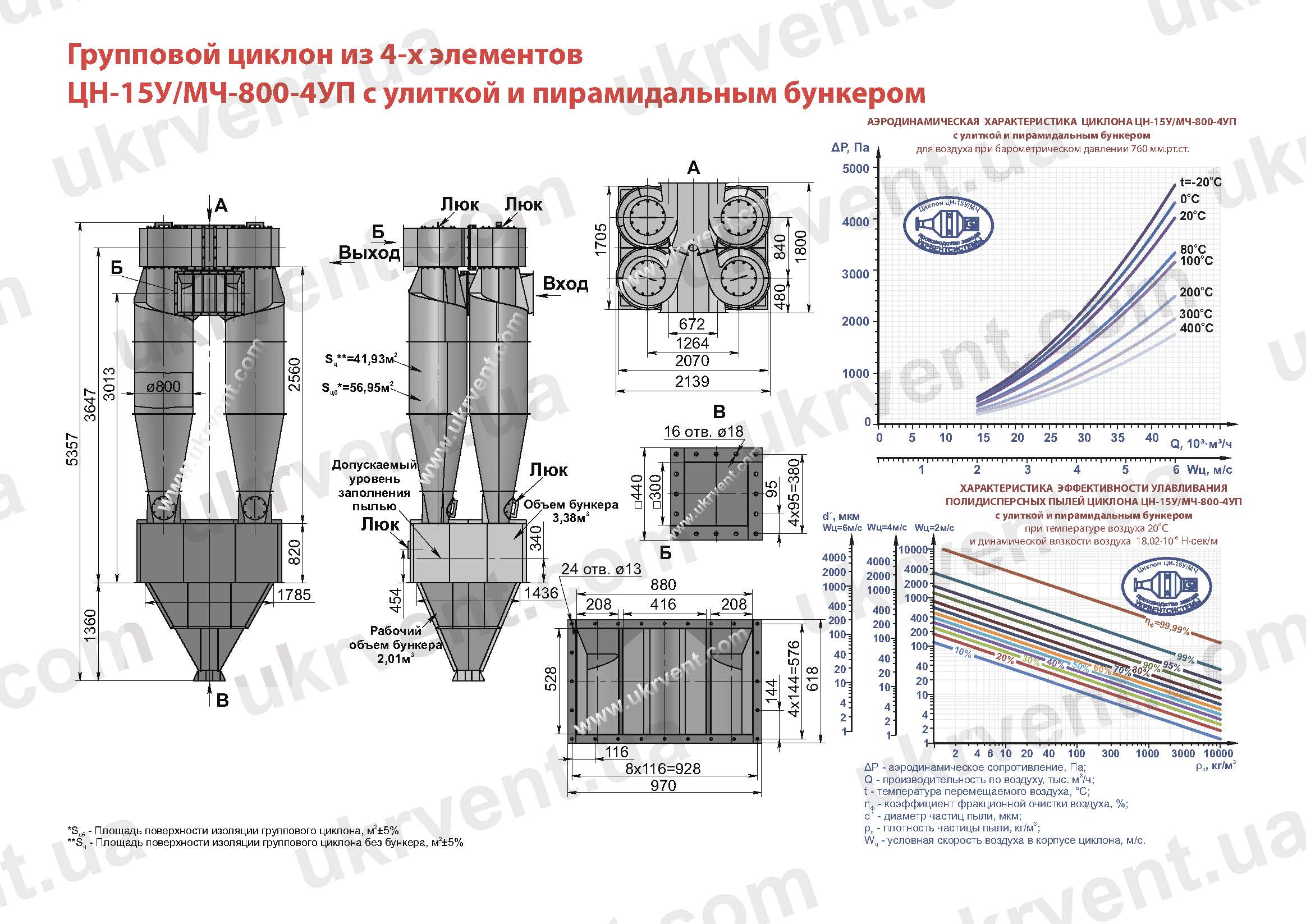

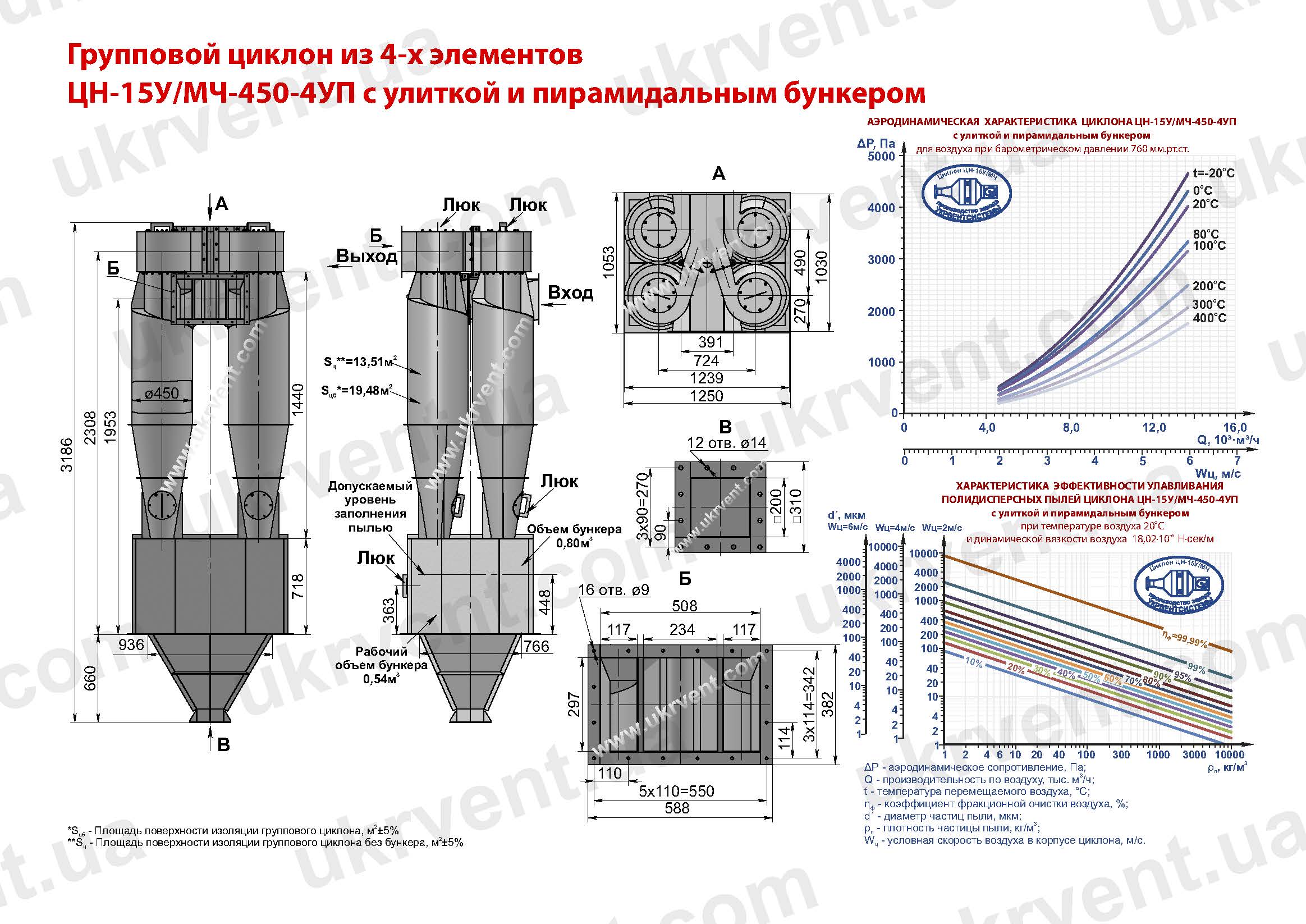

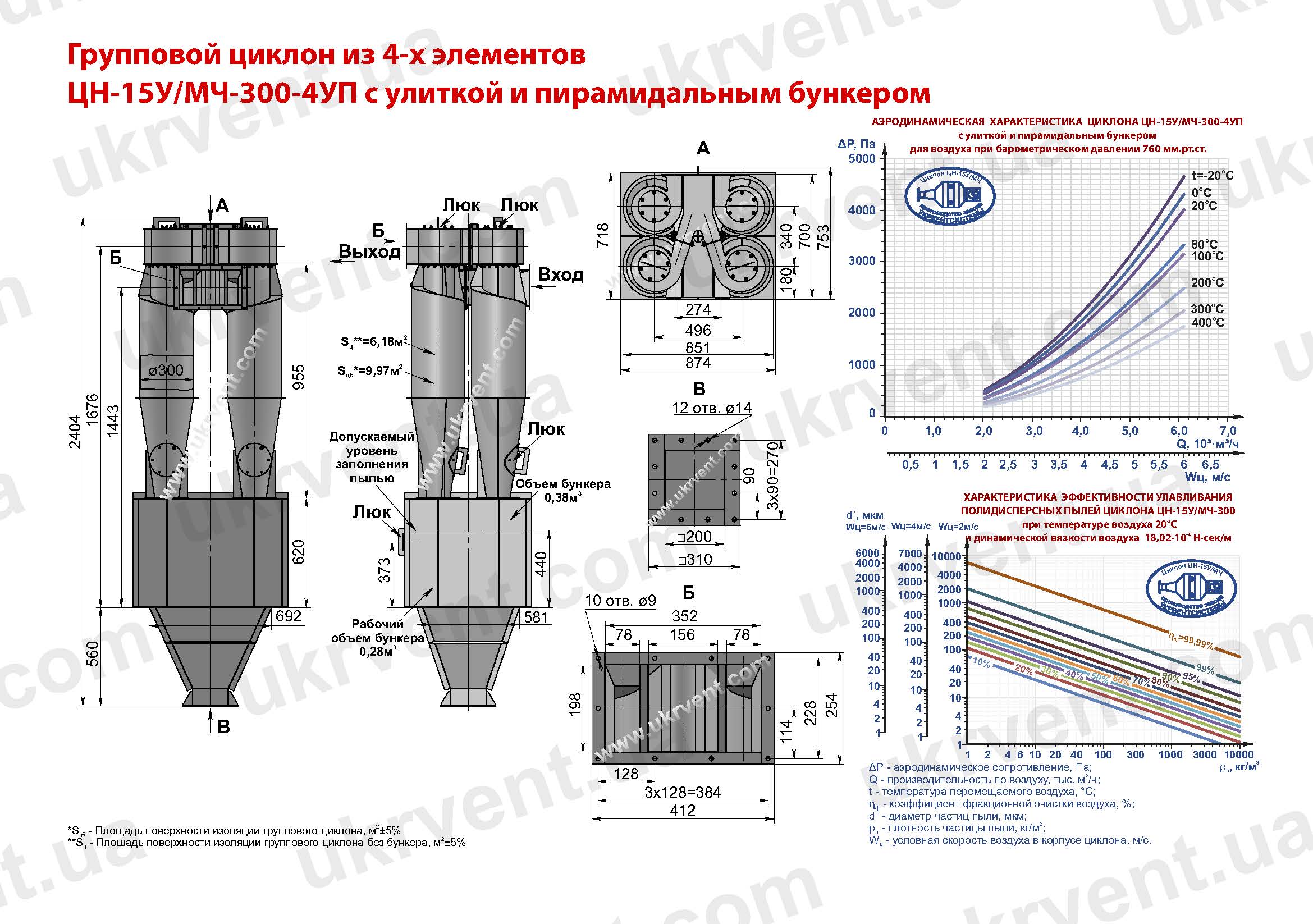

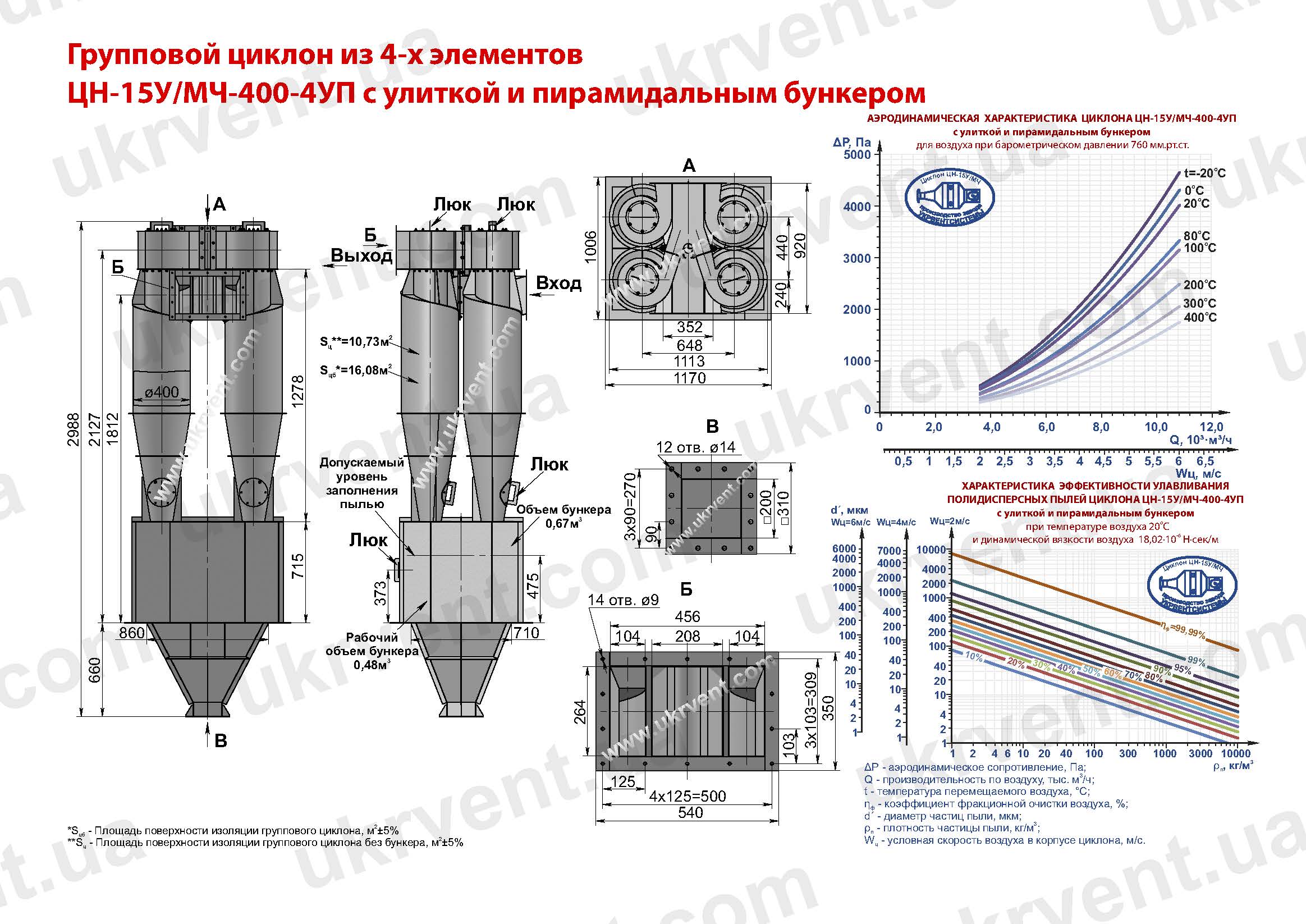

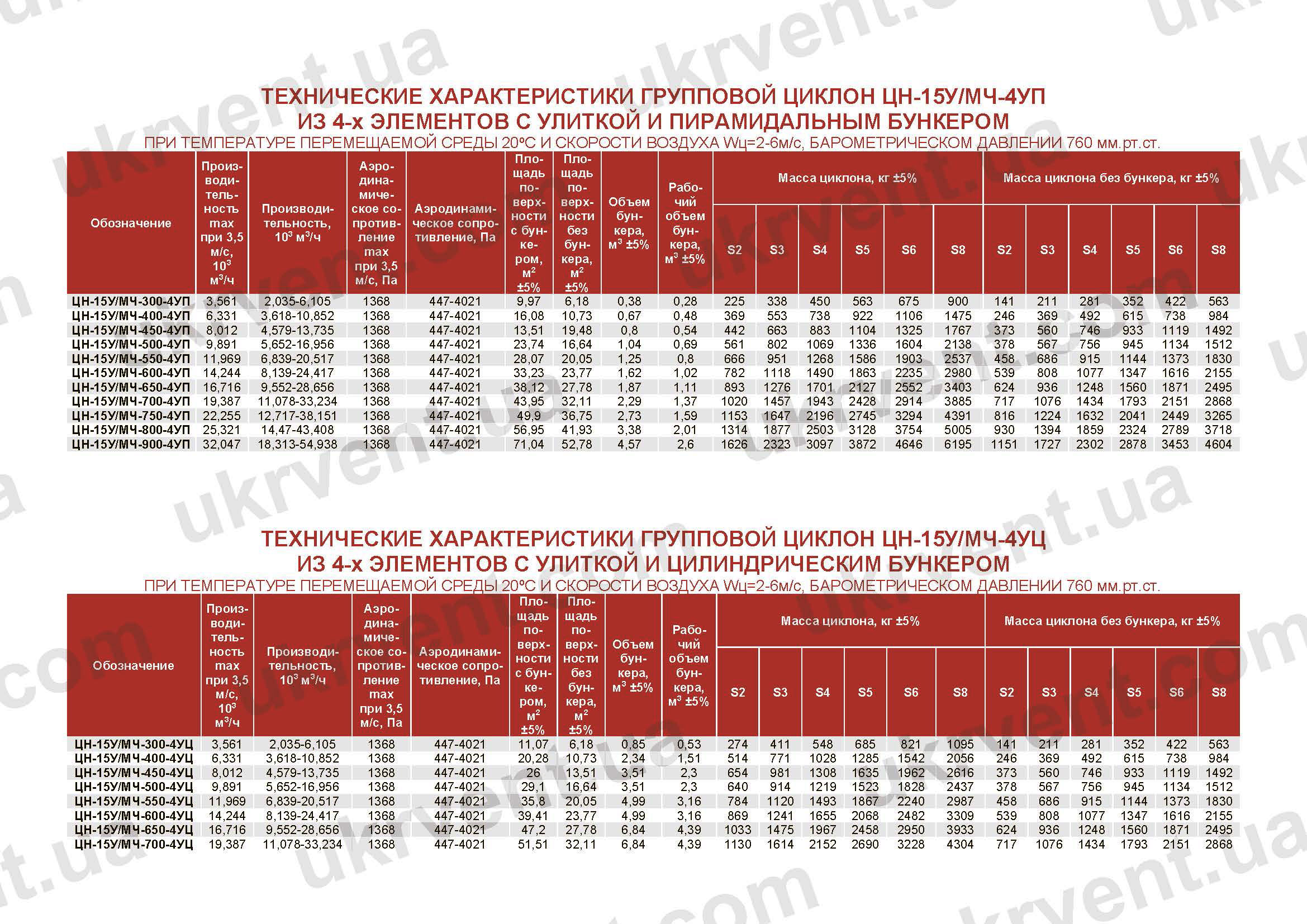

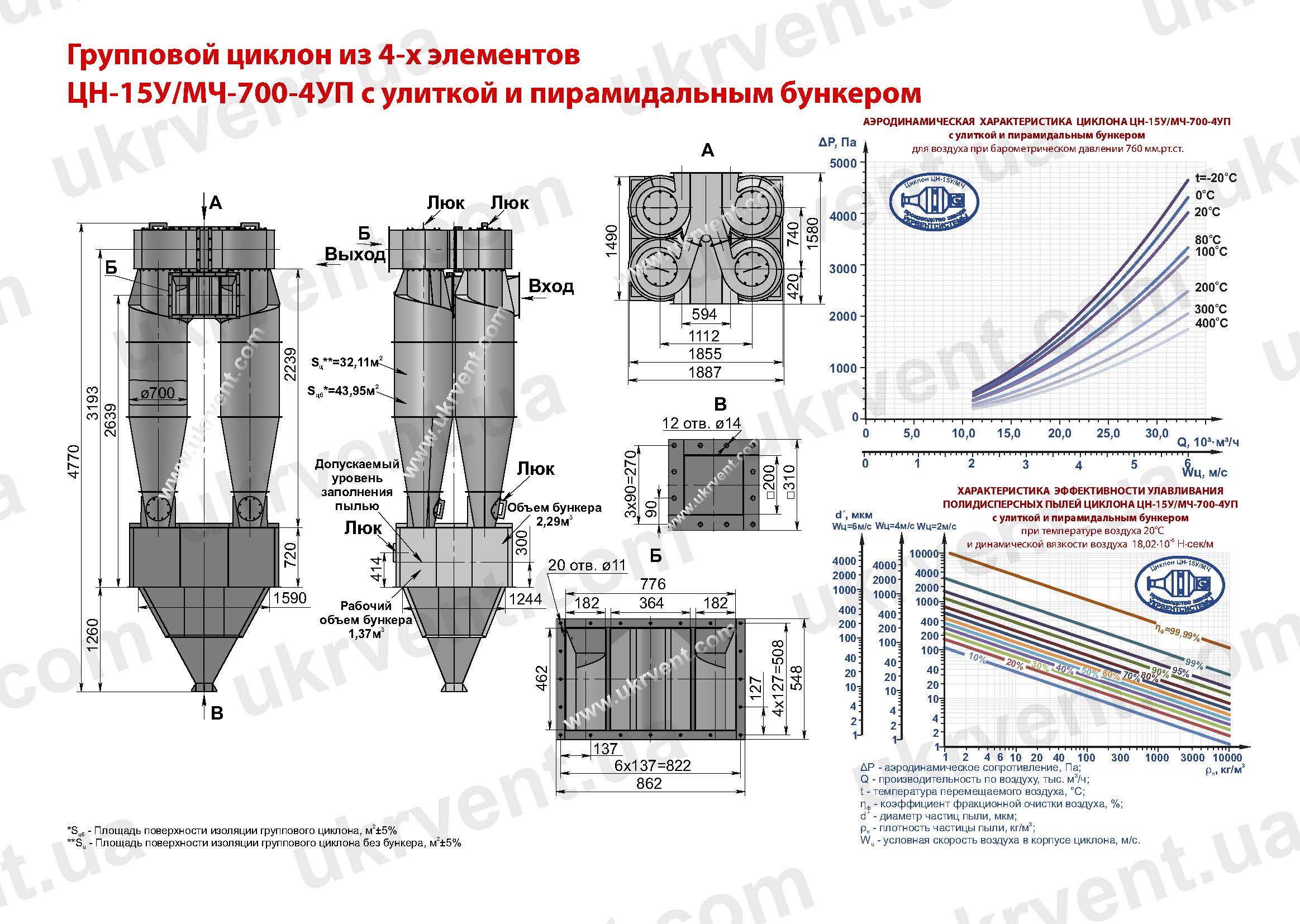

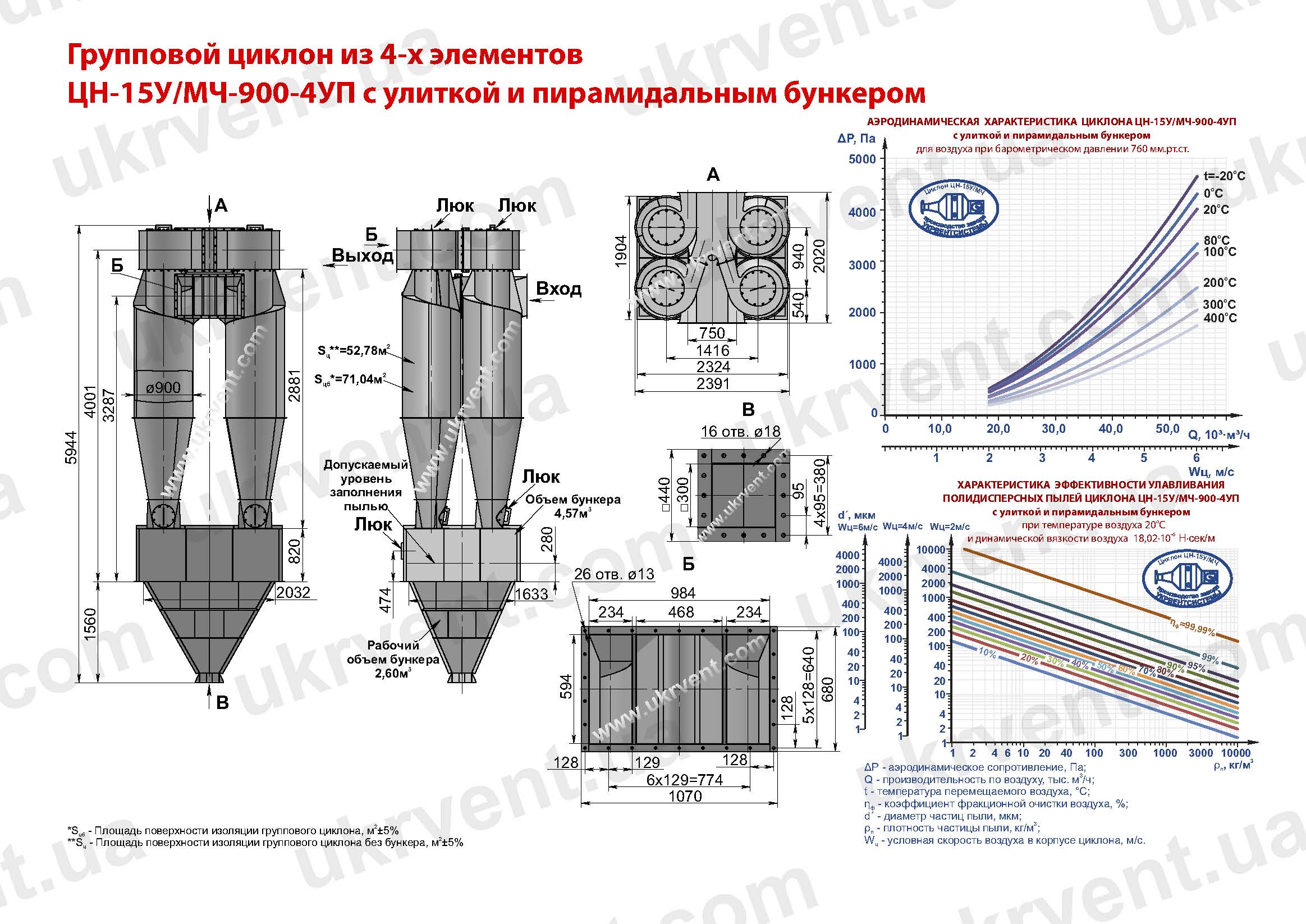

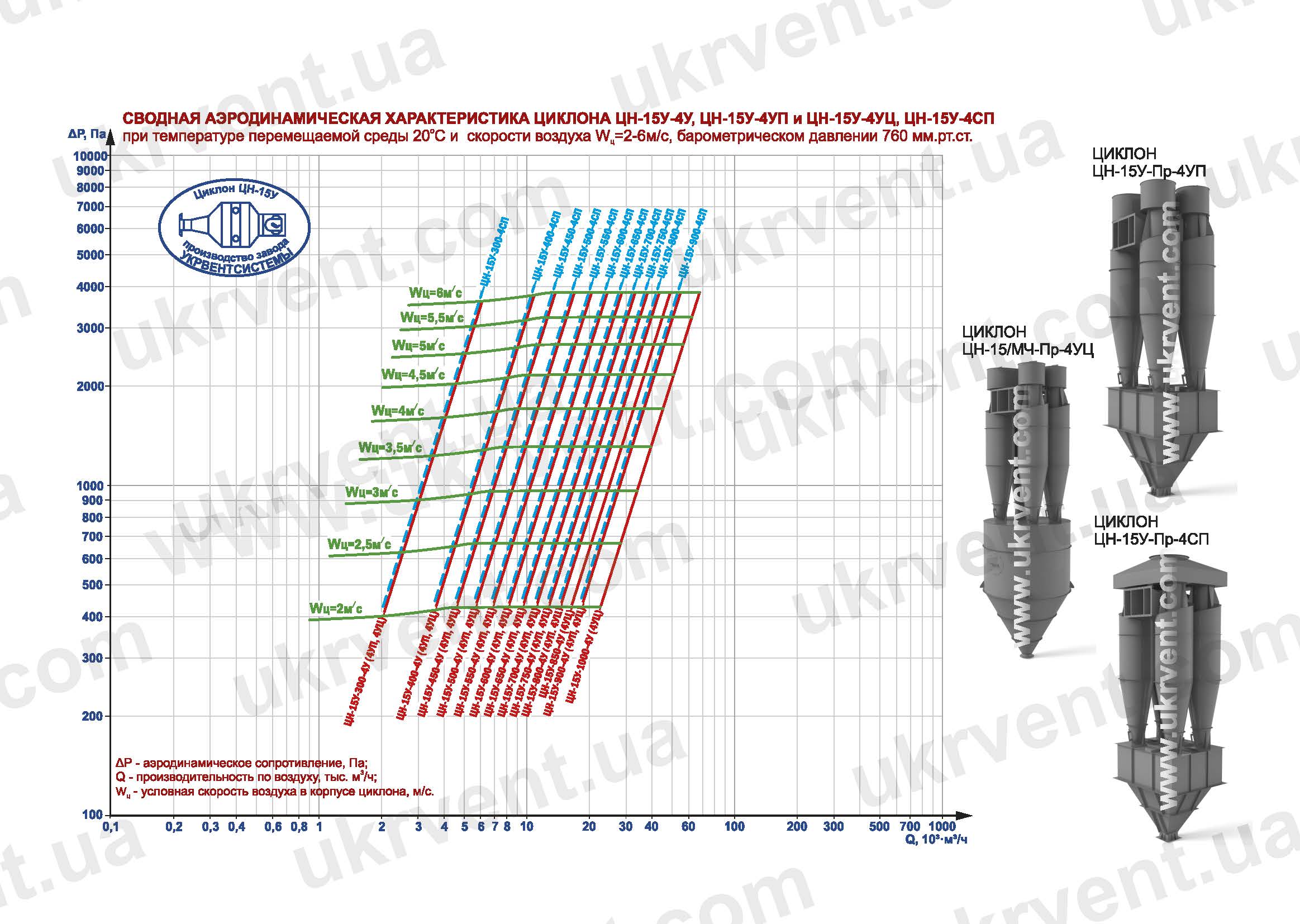

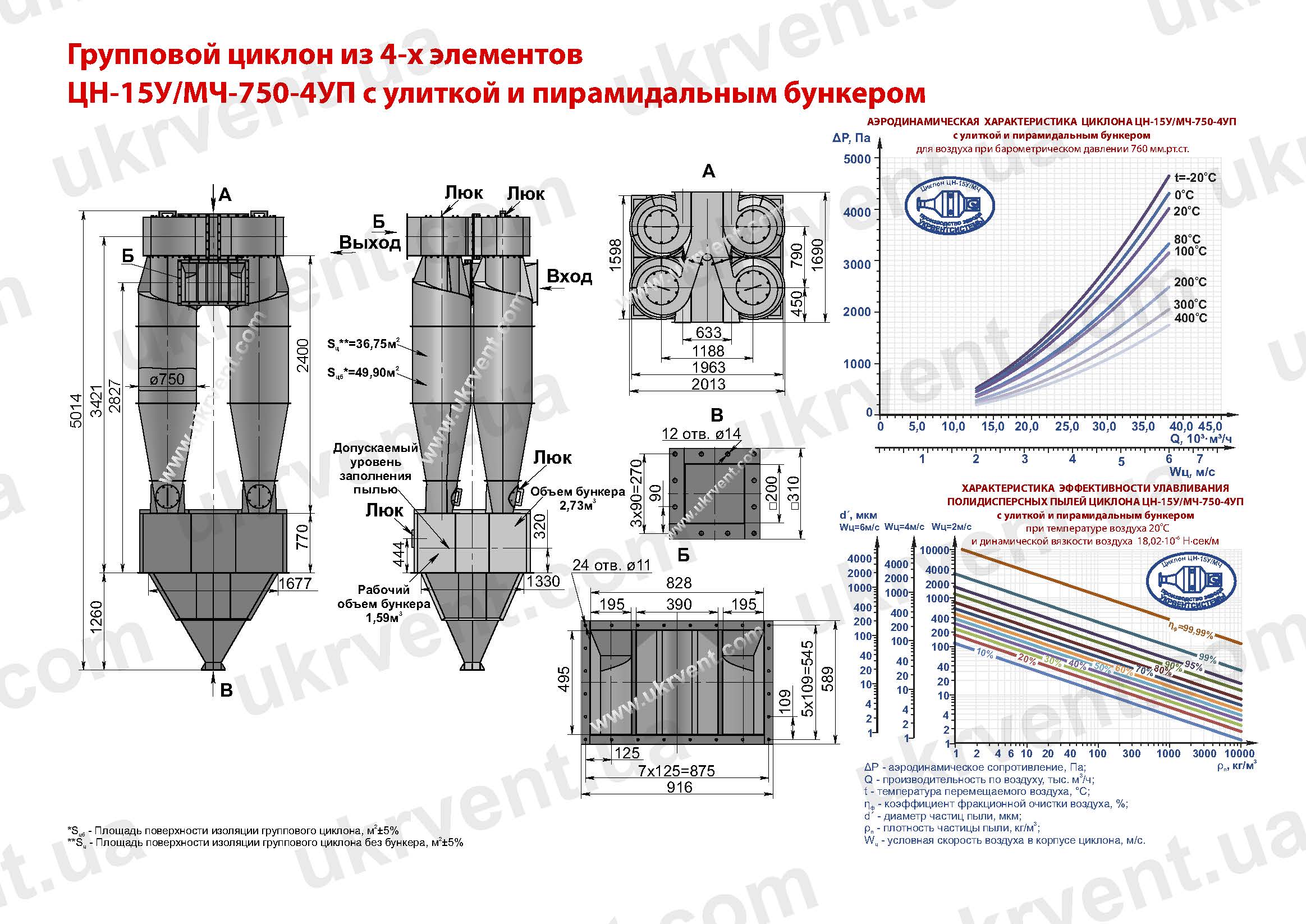

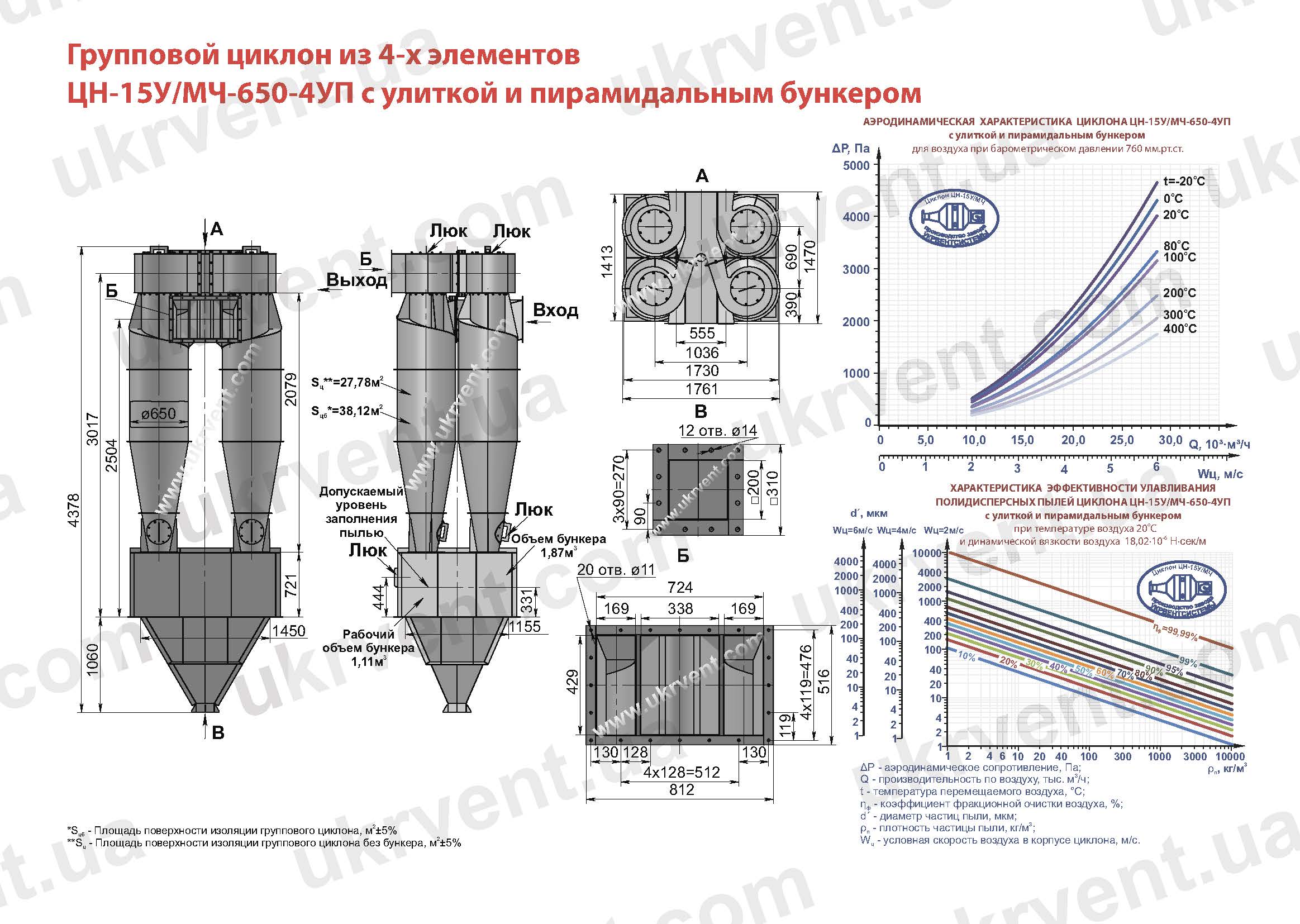

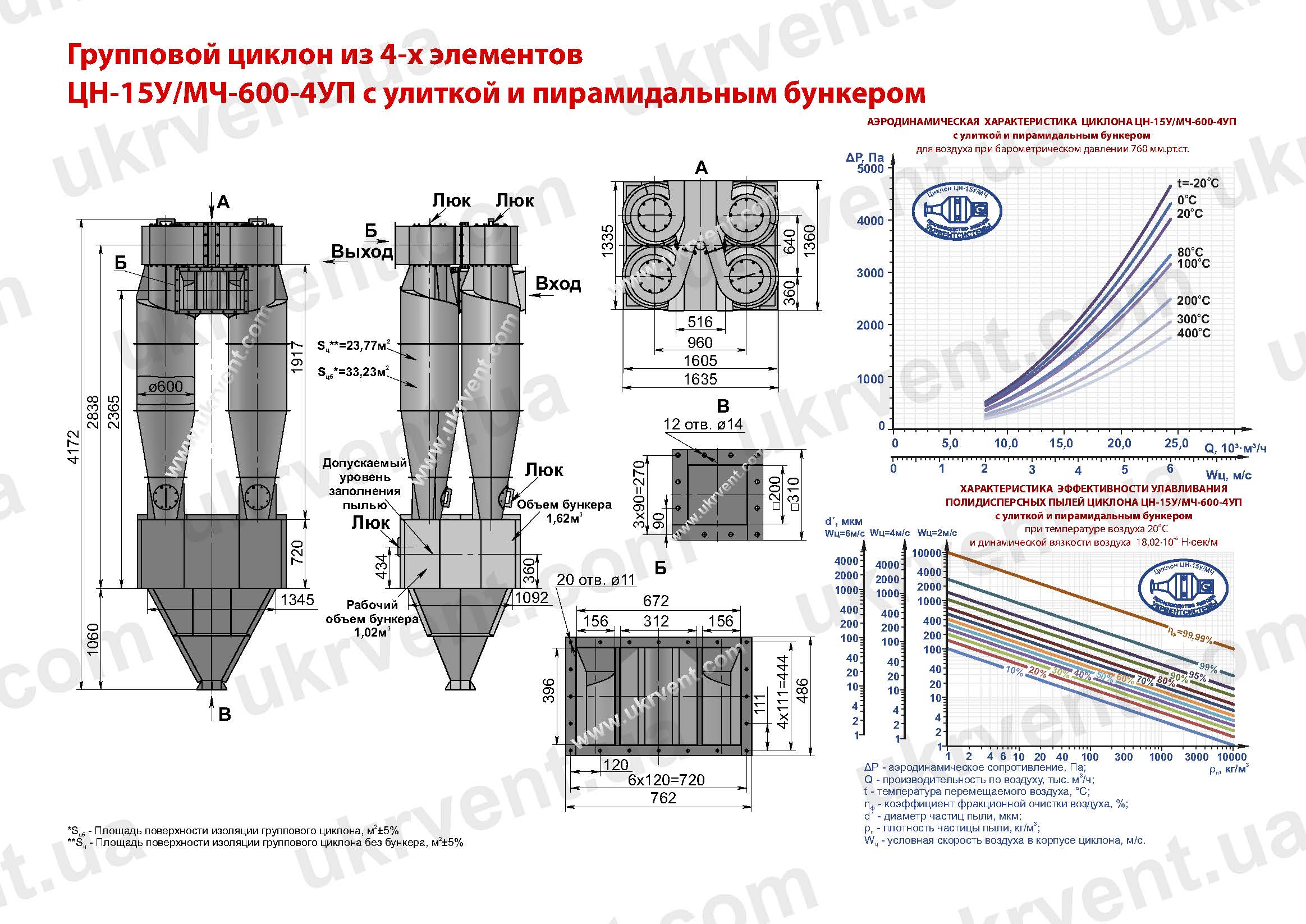

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-15У/МЧ-4УП ИЗ 4-х ЭЛЕМЕНТОВ С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

при температуре перемещаемой среды 20^оС и скорости воздуха wц=2-6м/с, барометрическом давлении 760 мм.рт.ст.

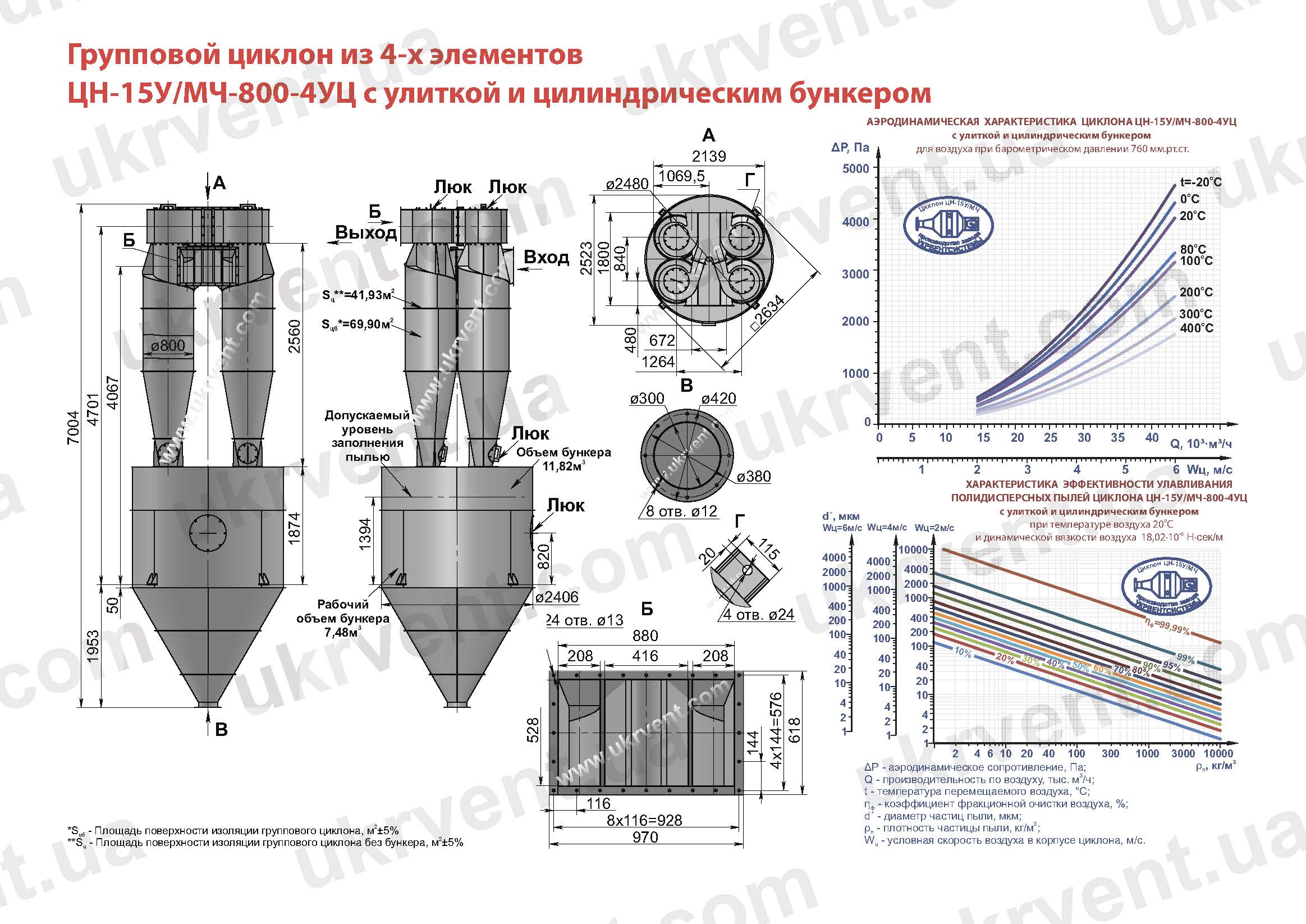

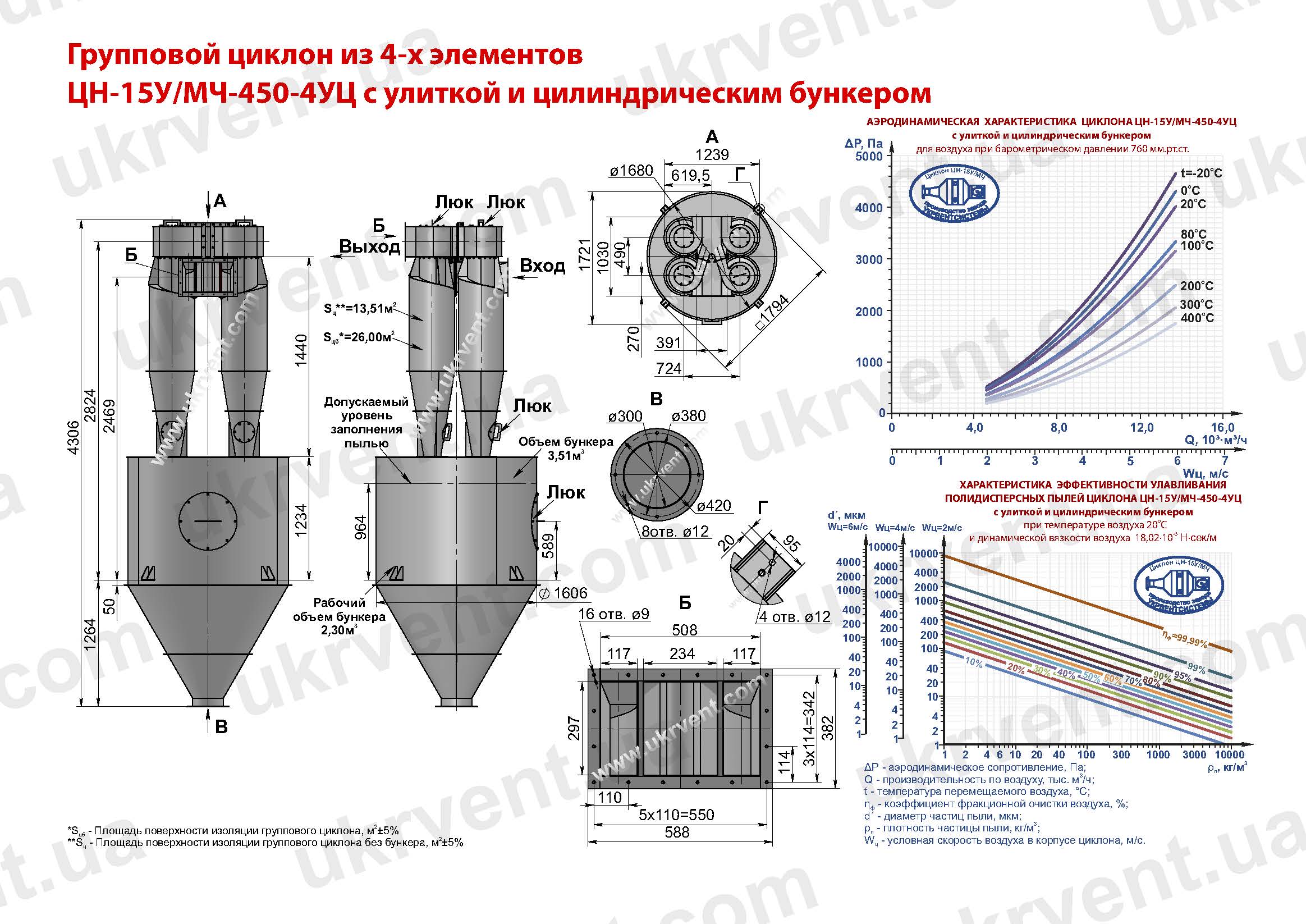

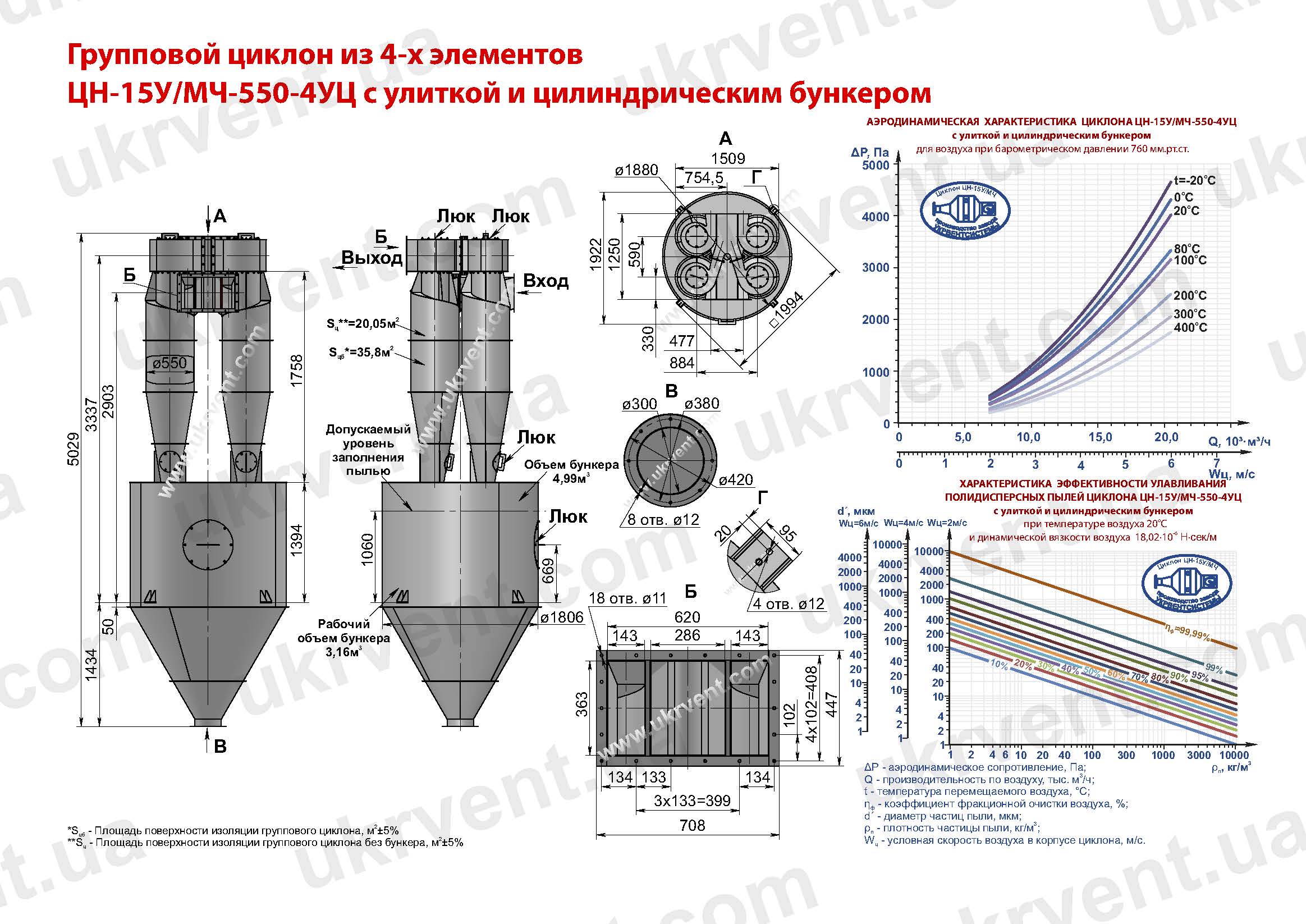

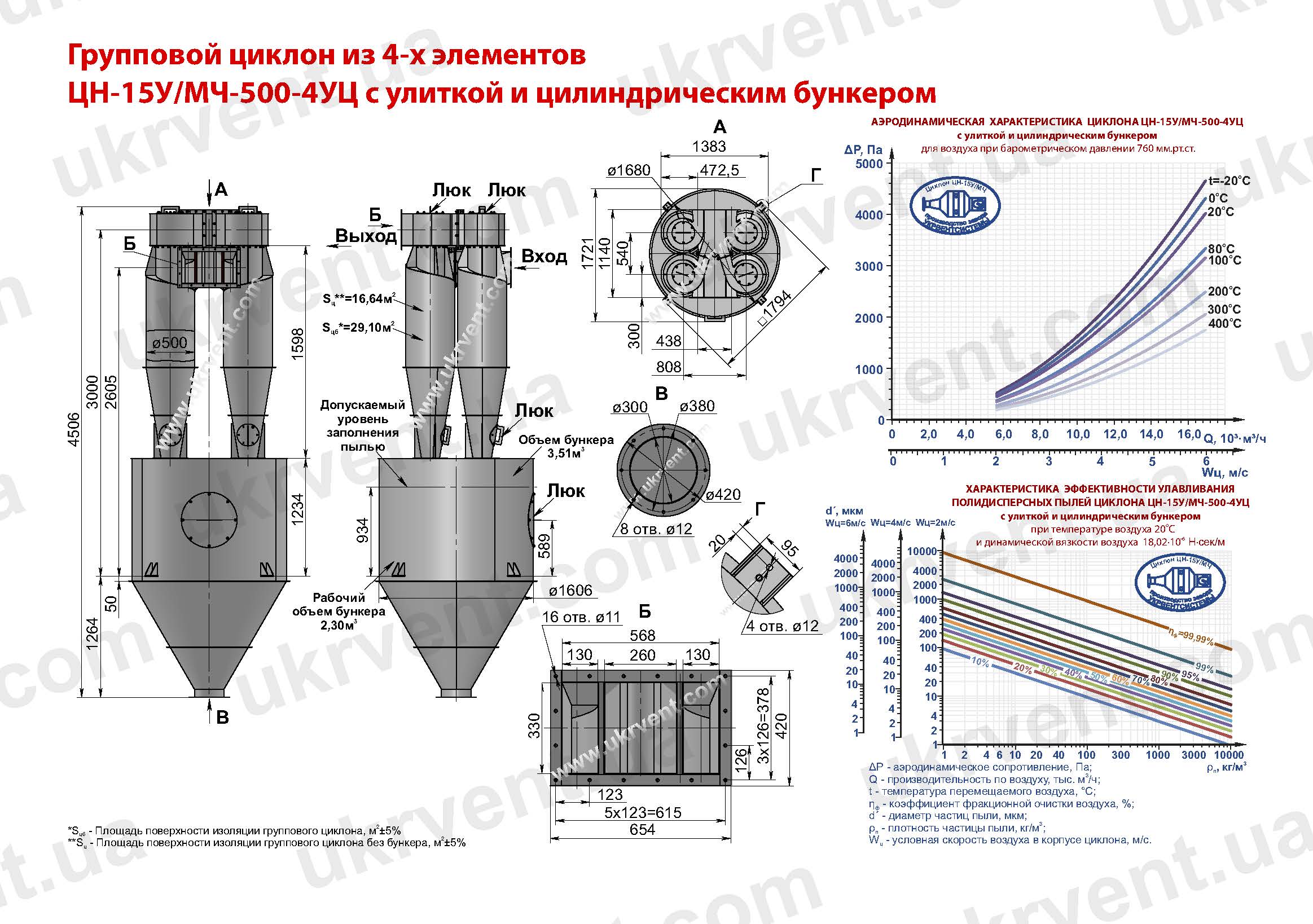

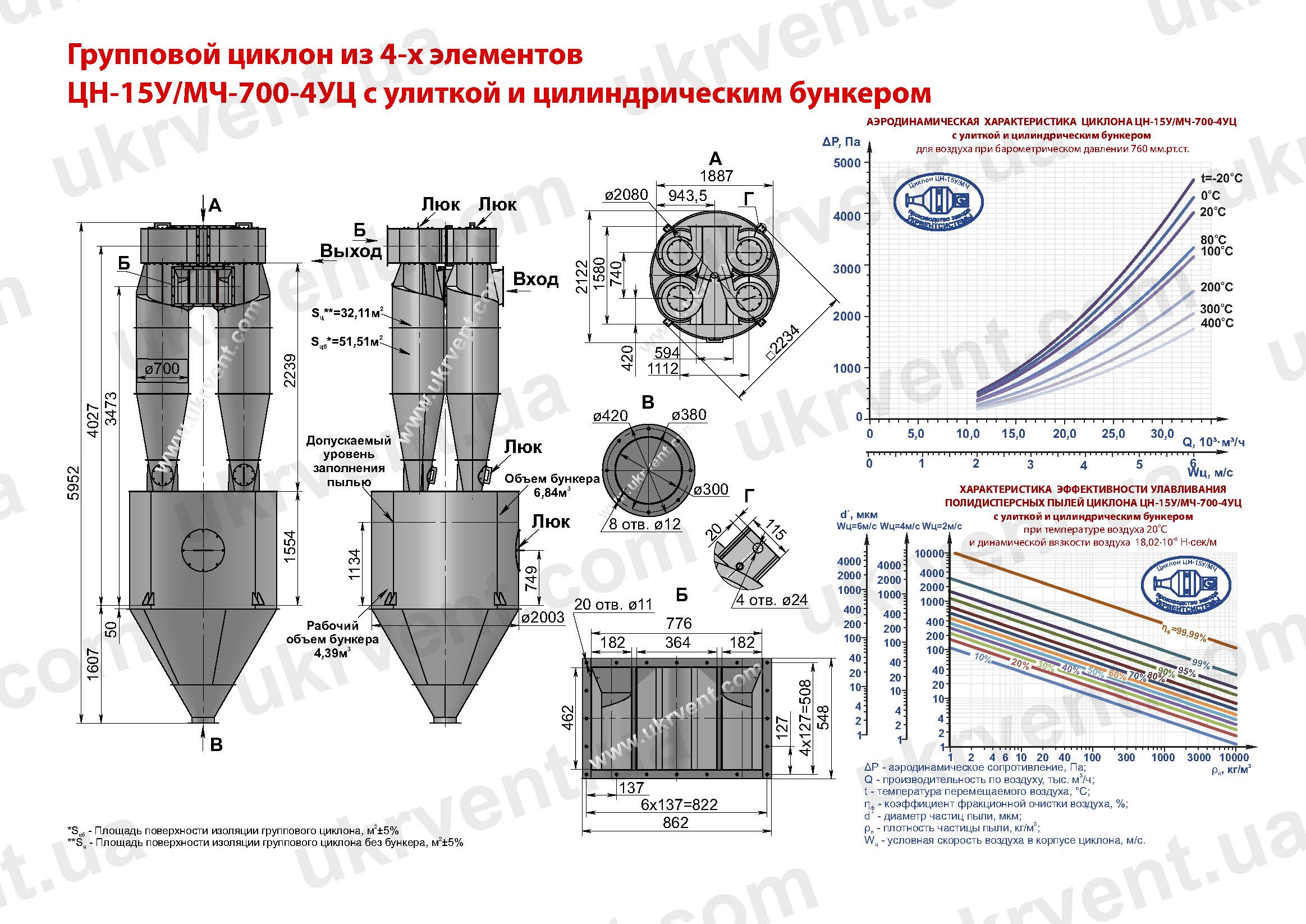

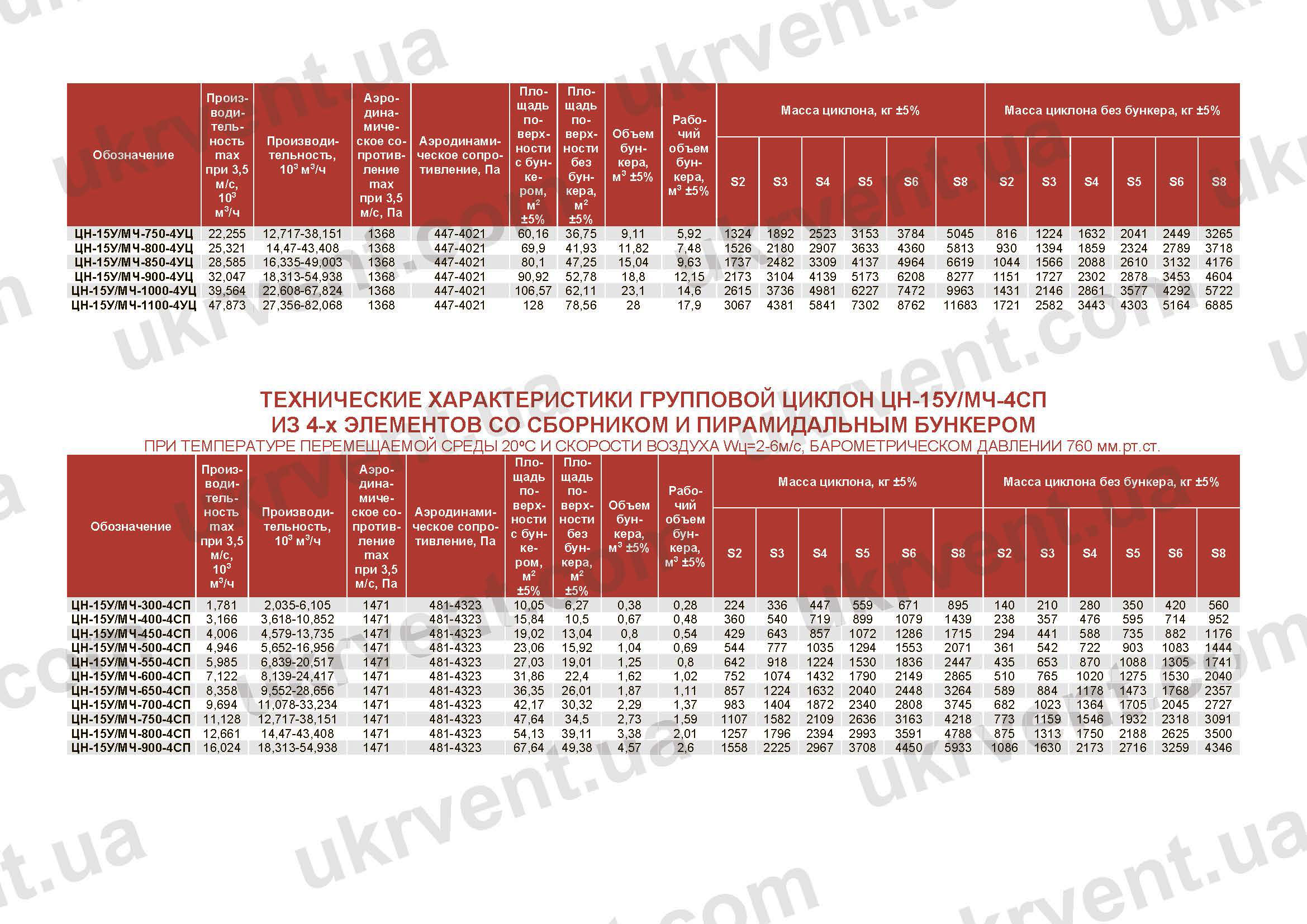

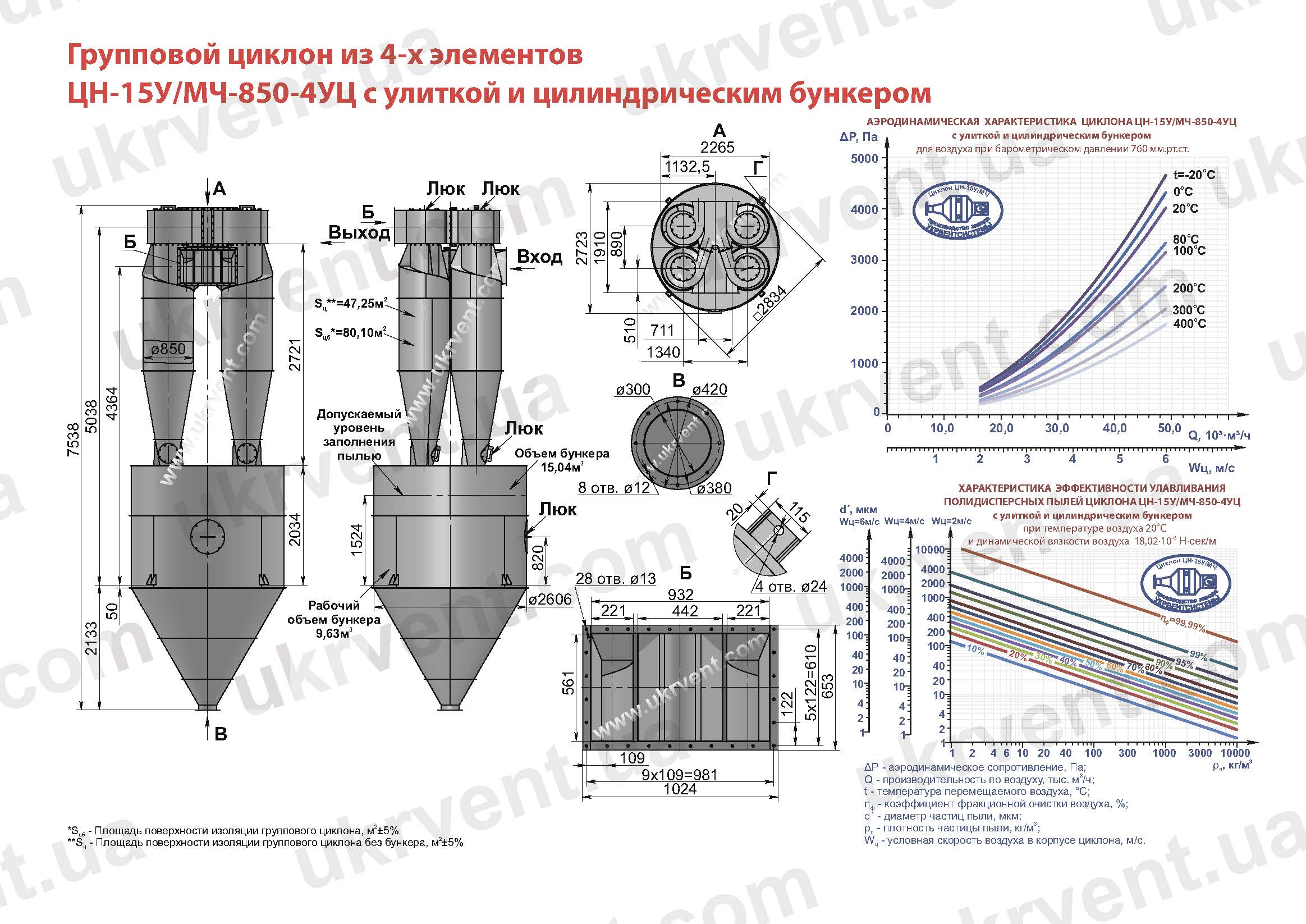

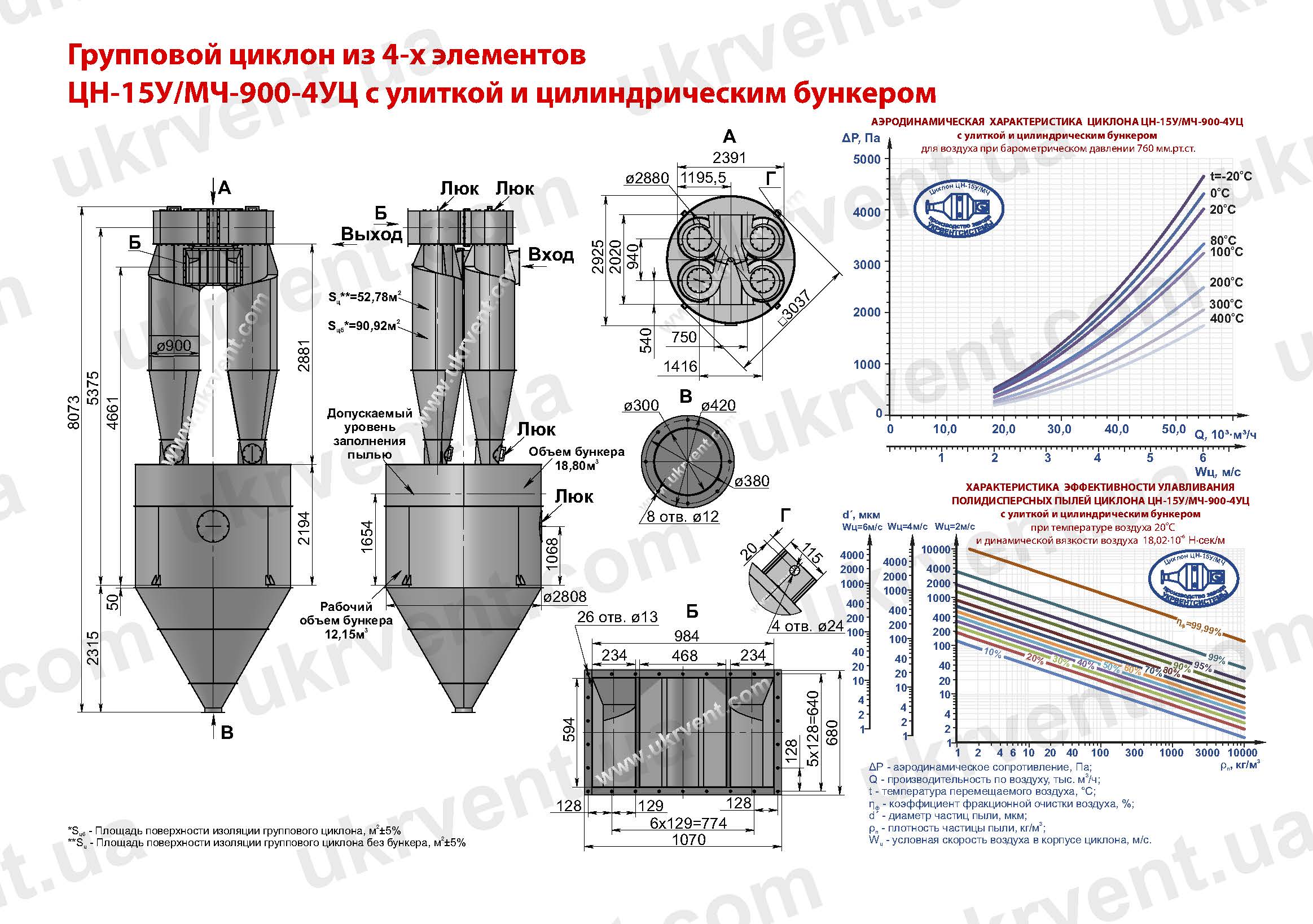

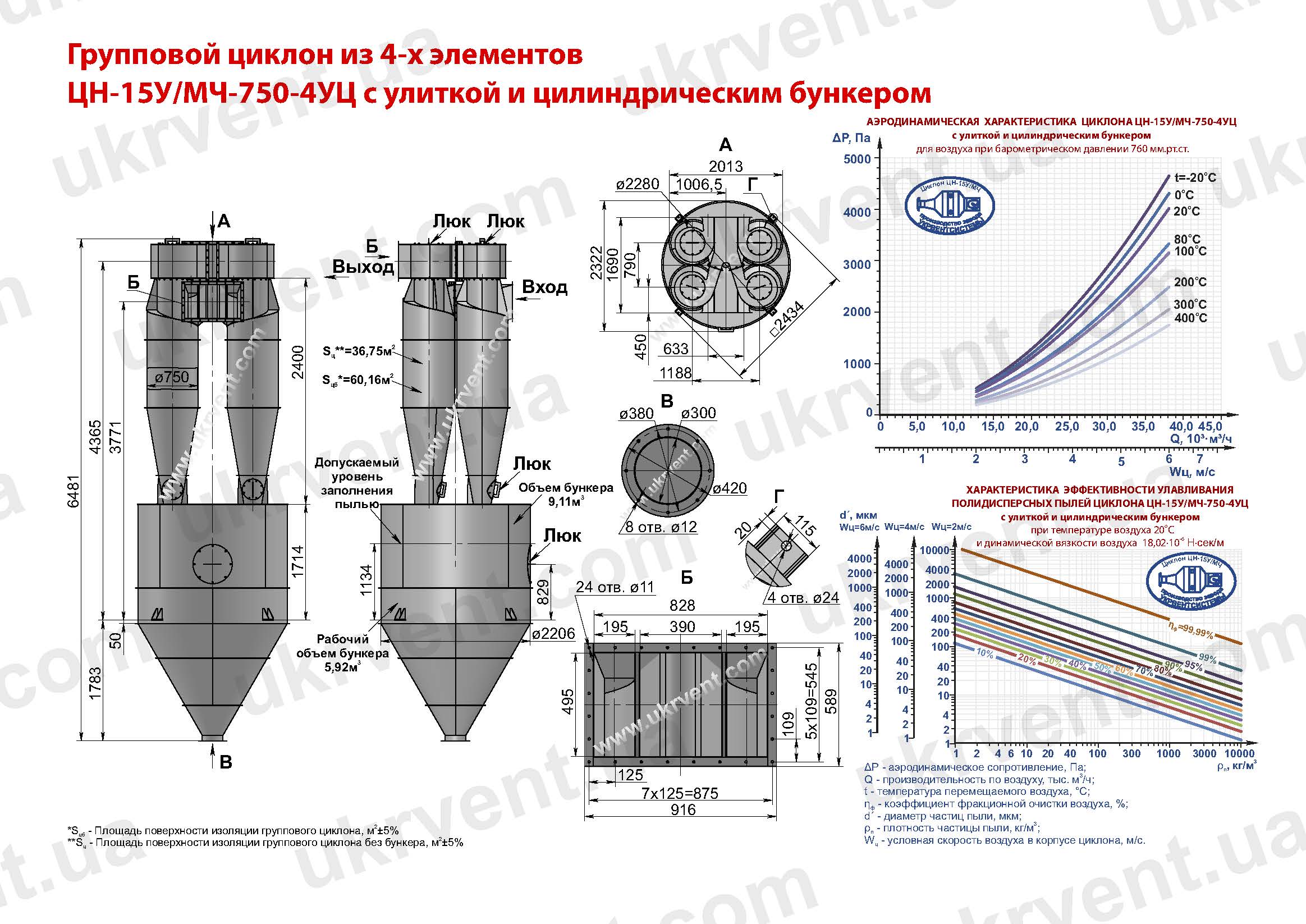

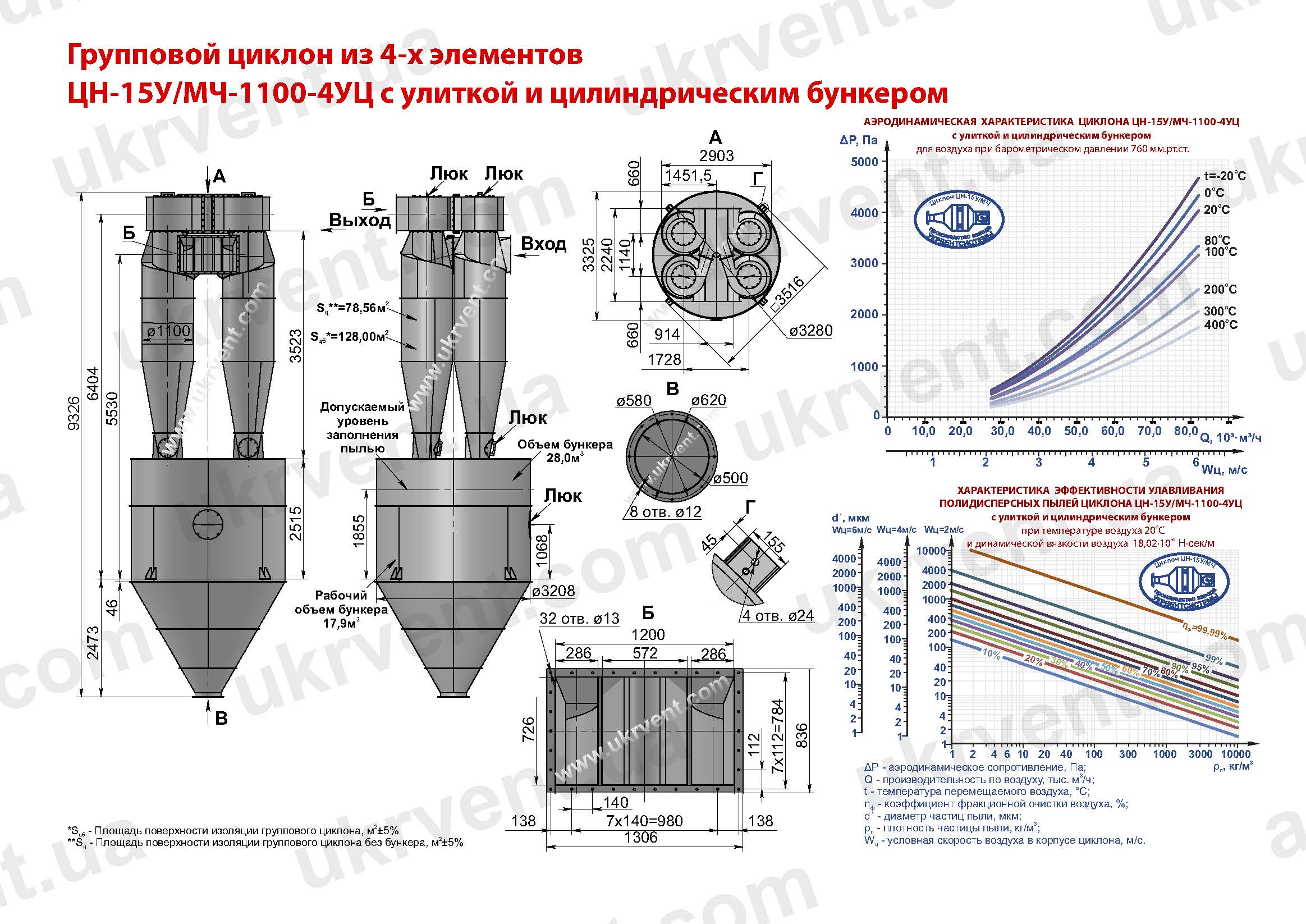

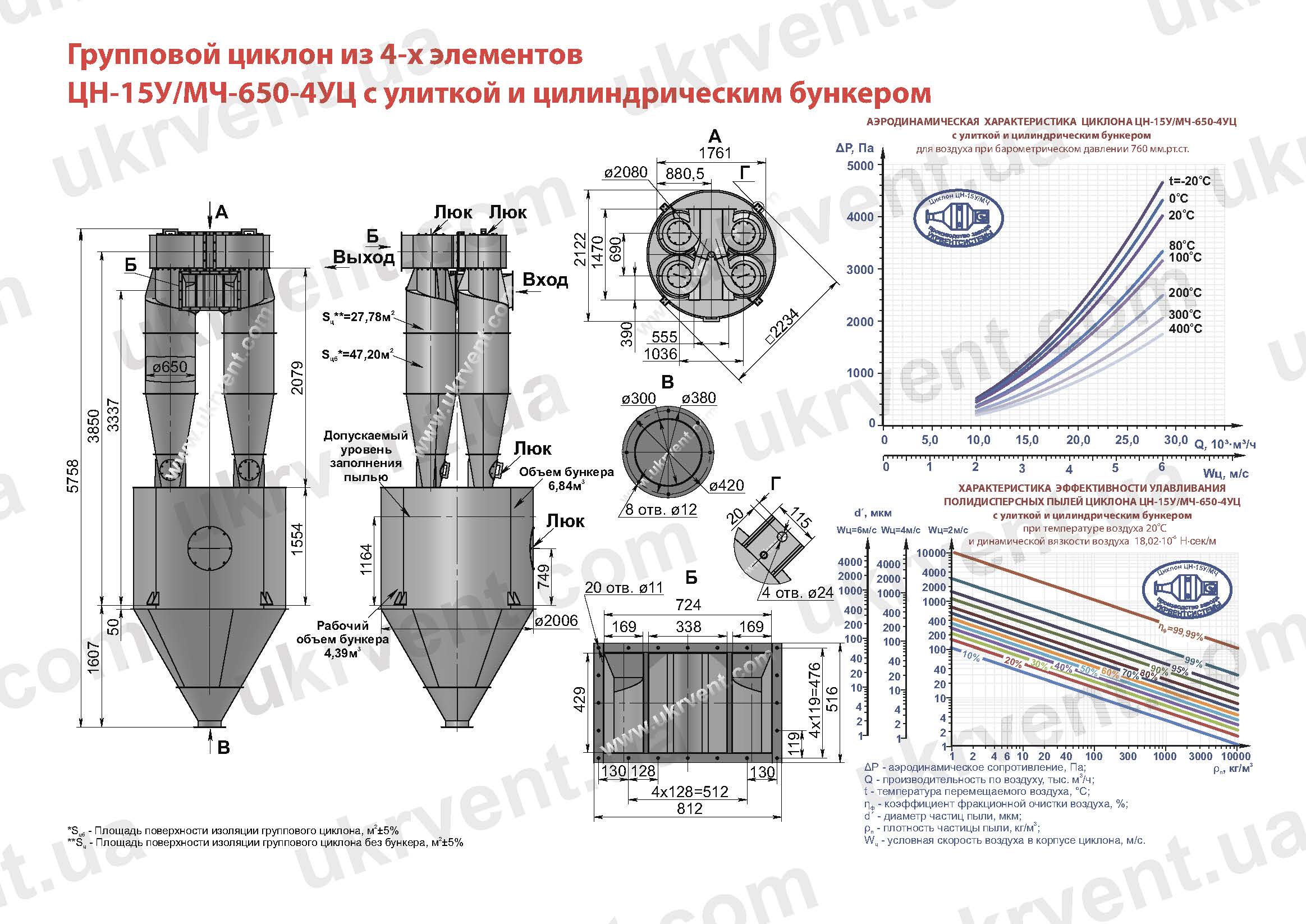

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-15У/МЧ-4УЦ ИЗ 4-х ЭЛЕМЕНТОВ С УЛИТКОЙ И ЦИЛИНДРИЧЕСКИМ БУНКЕРОМ

при температуре перемещаемой среды 20^оС и скорости воздуха wц=2-6м/с, барометрическом давлении 760 мм.рт.ст.

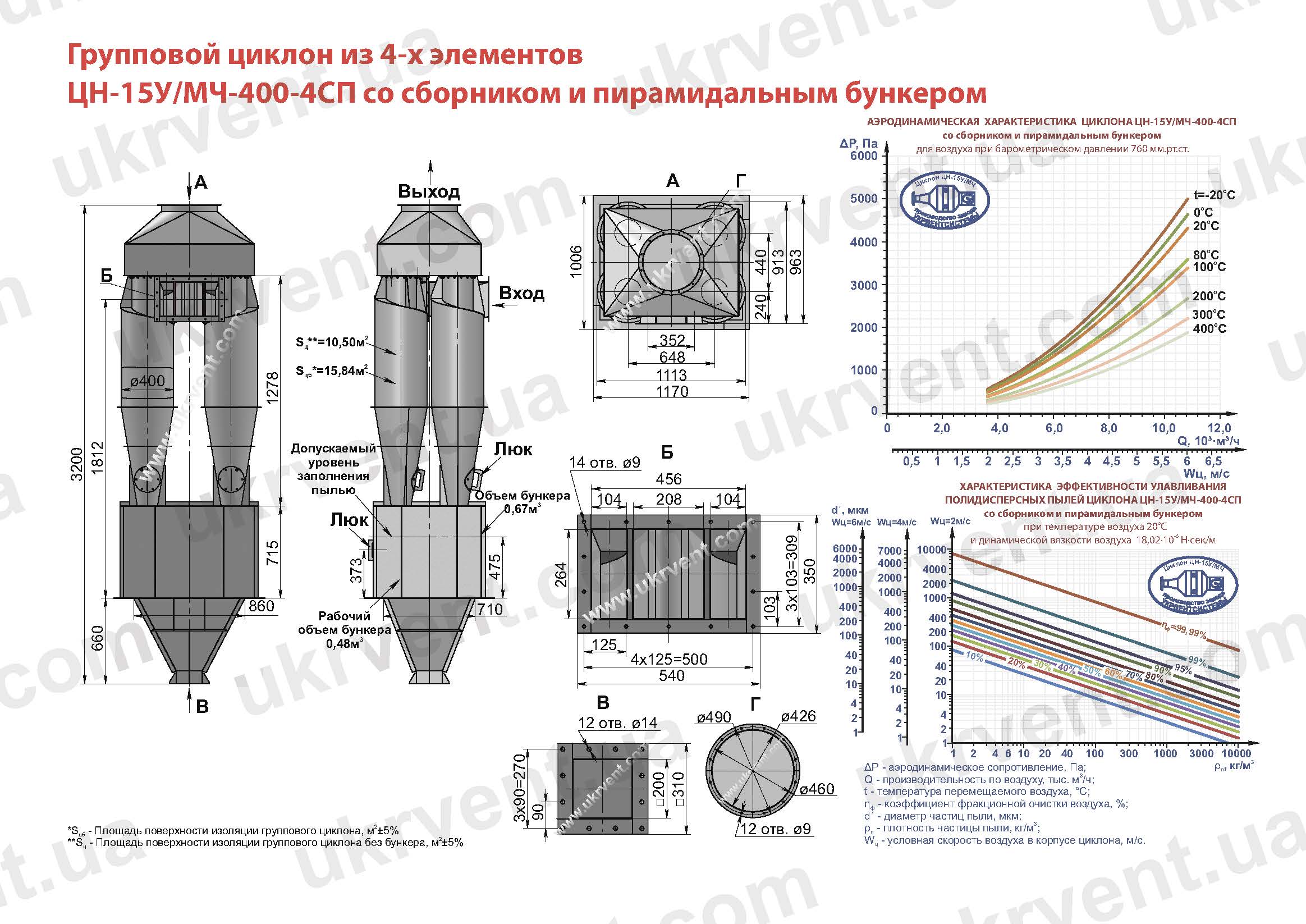

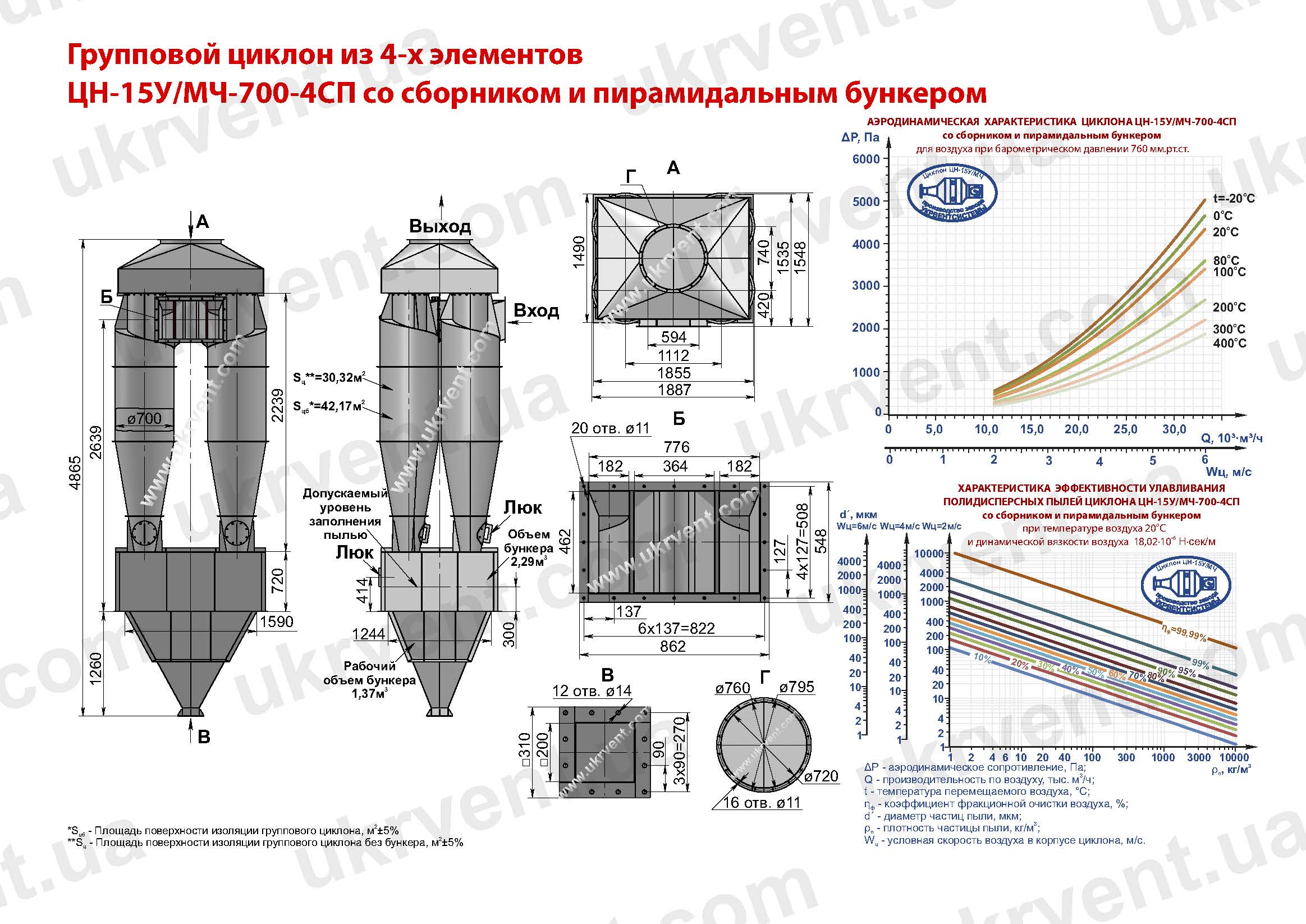

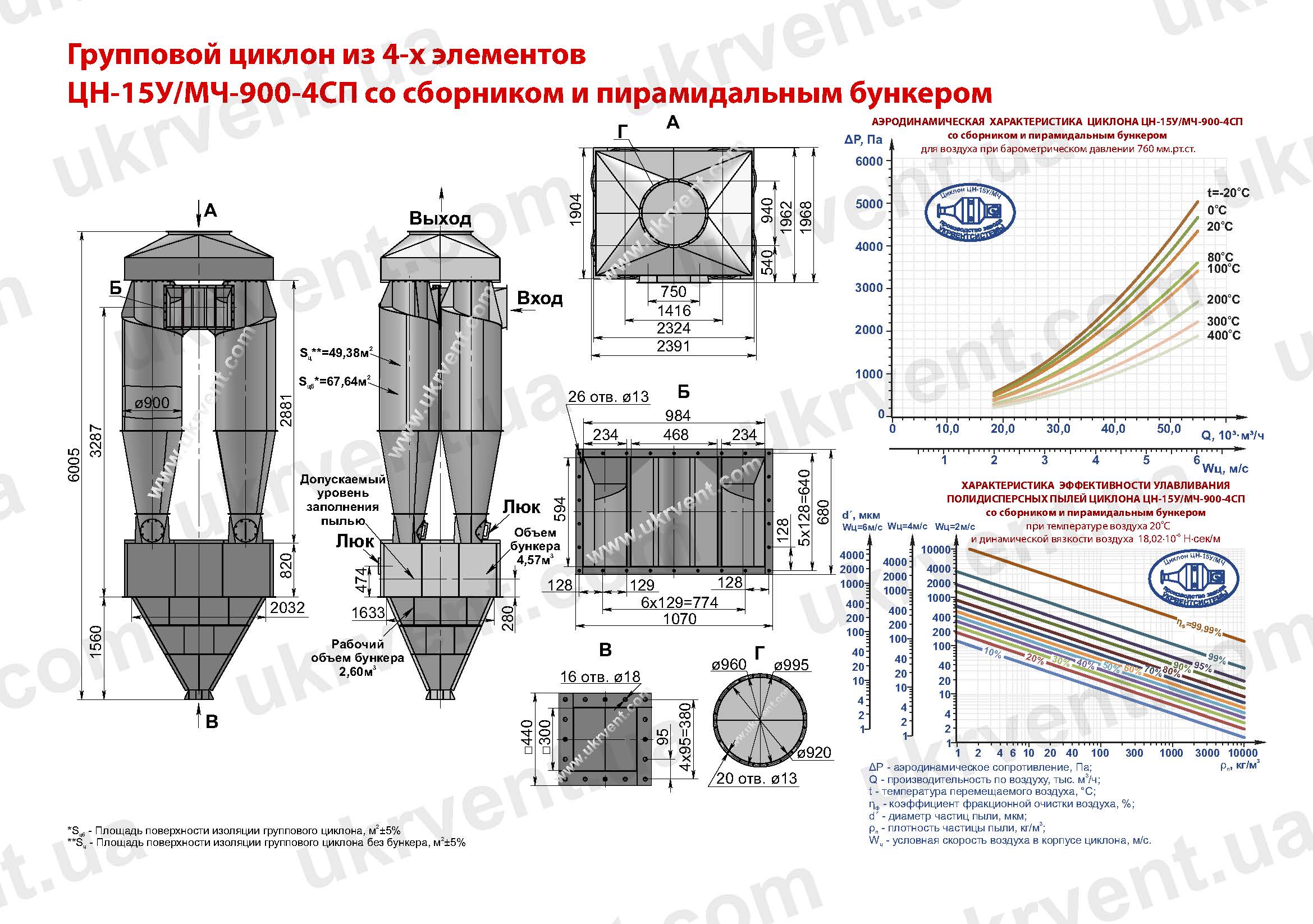

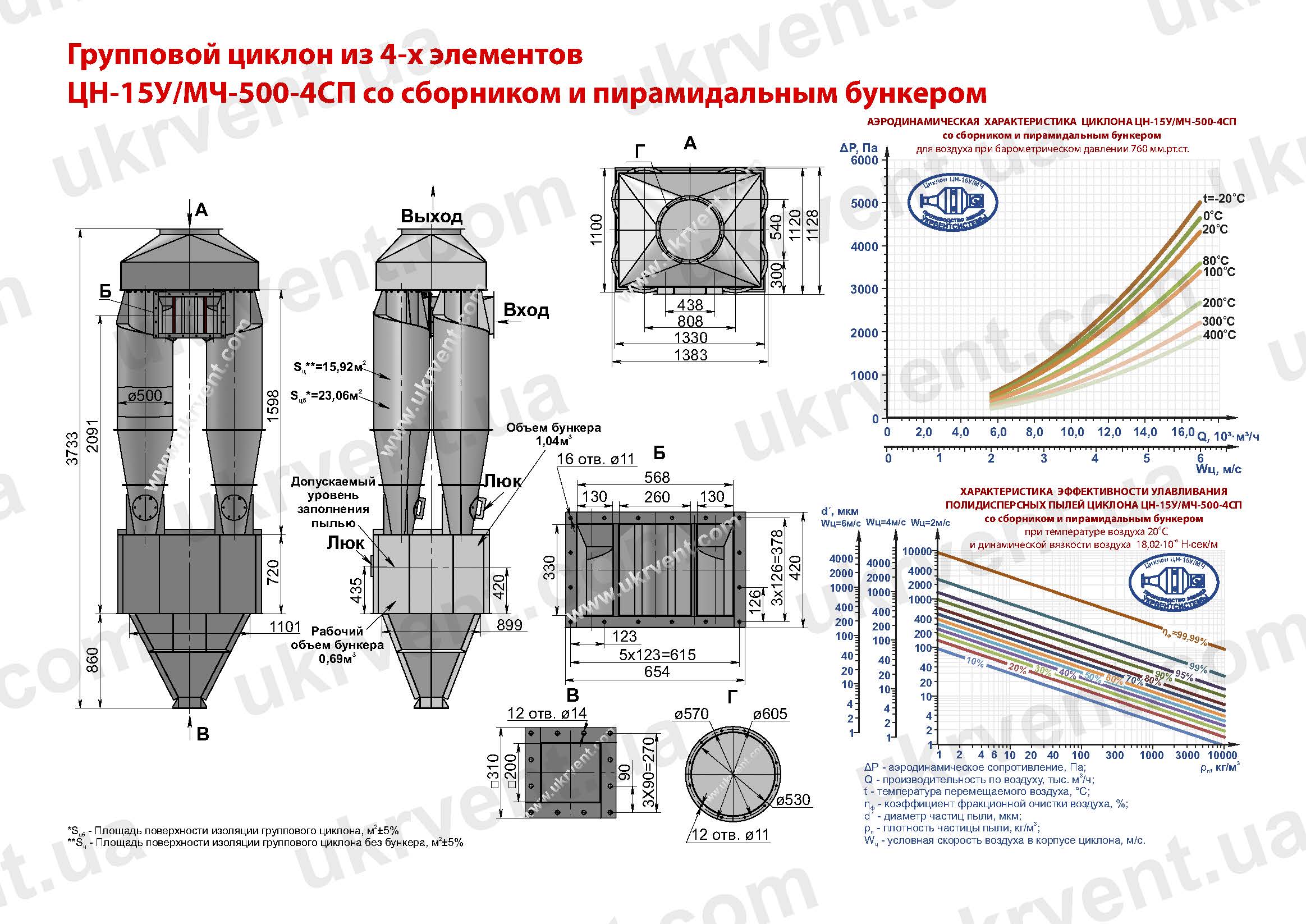

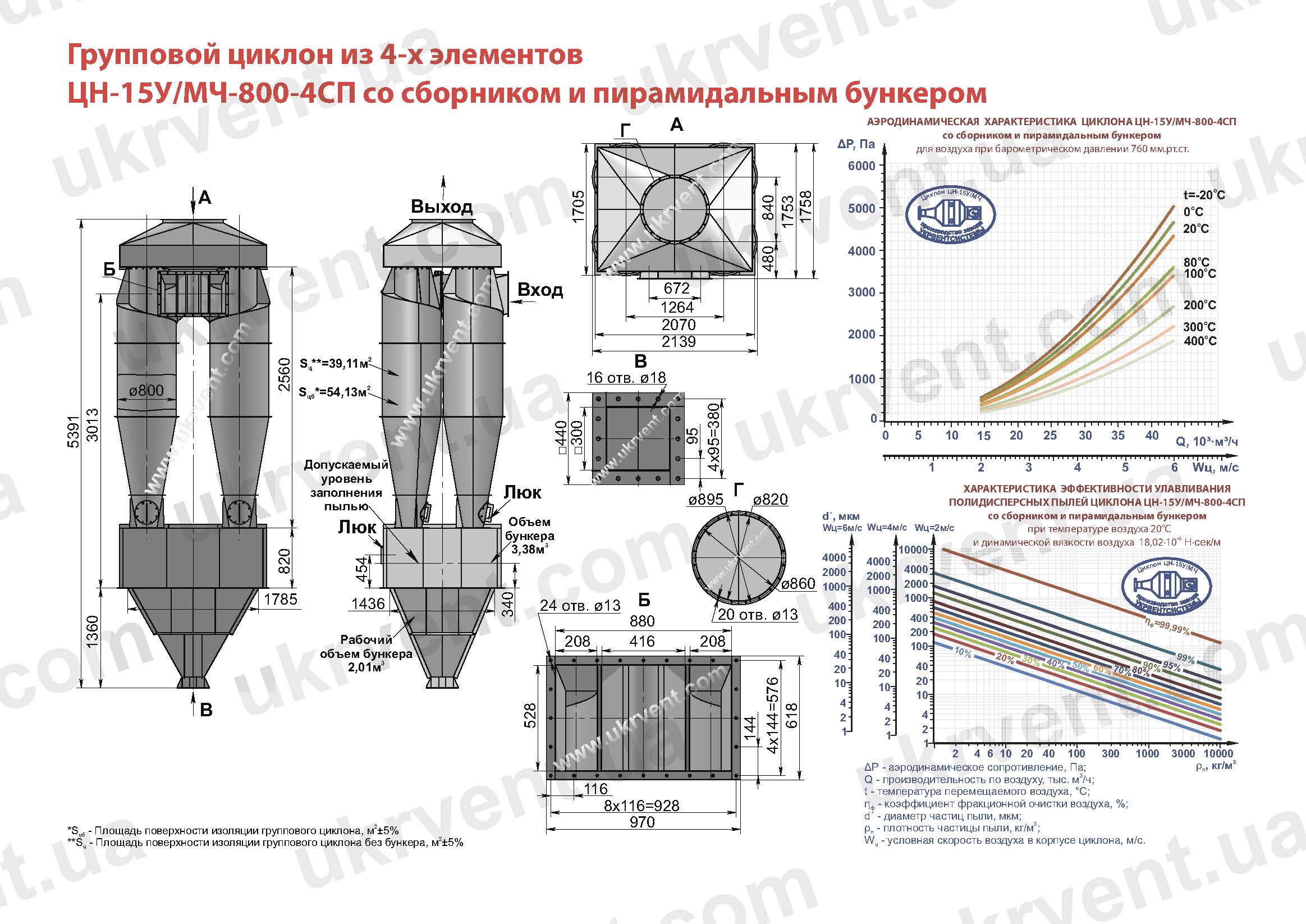

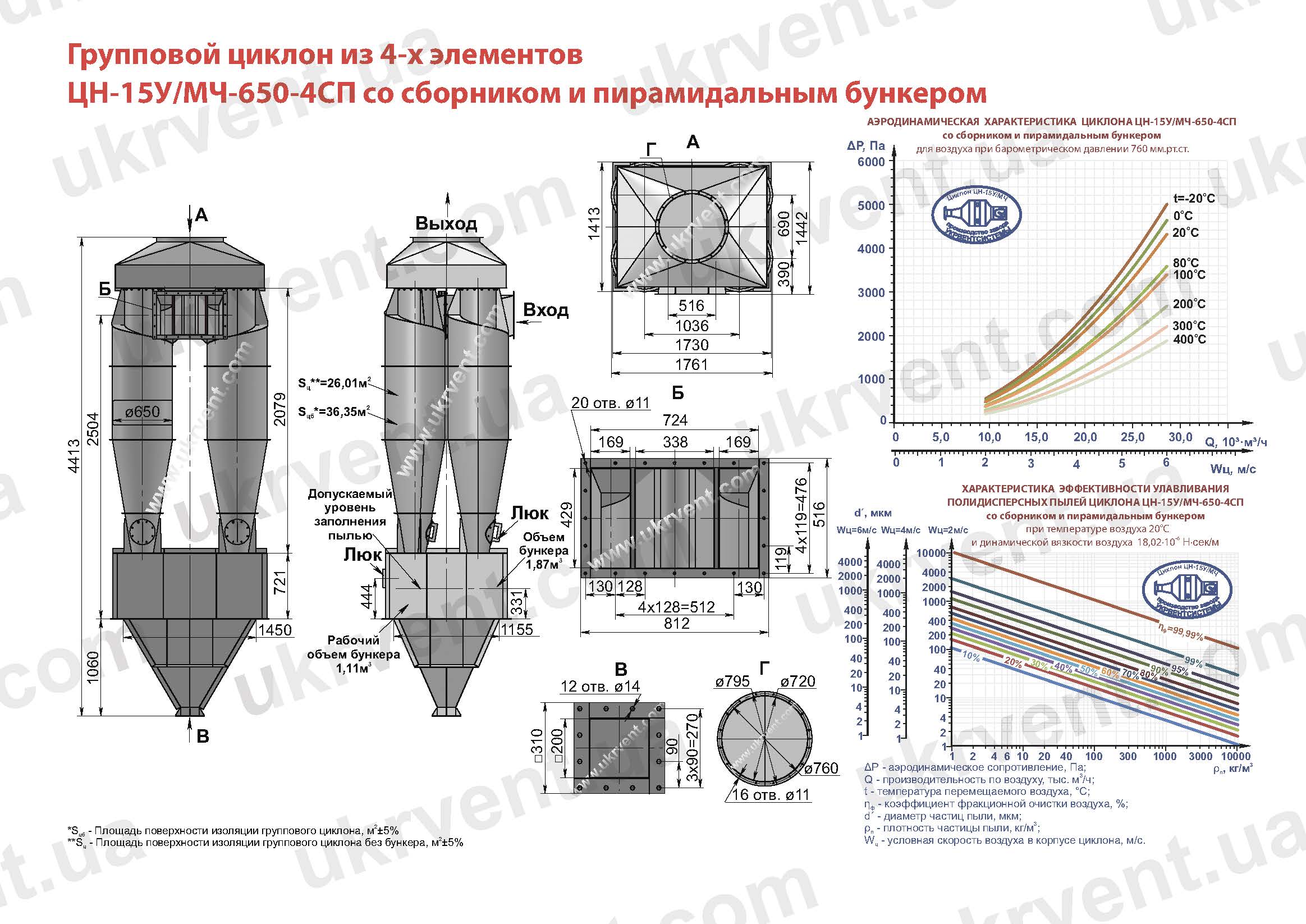

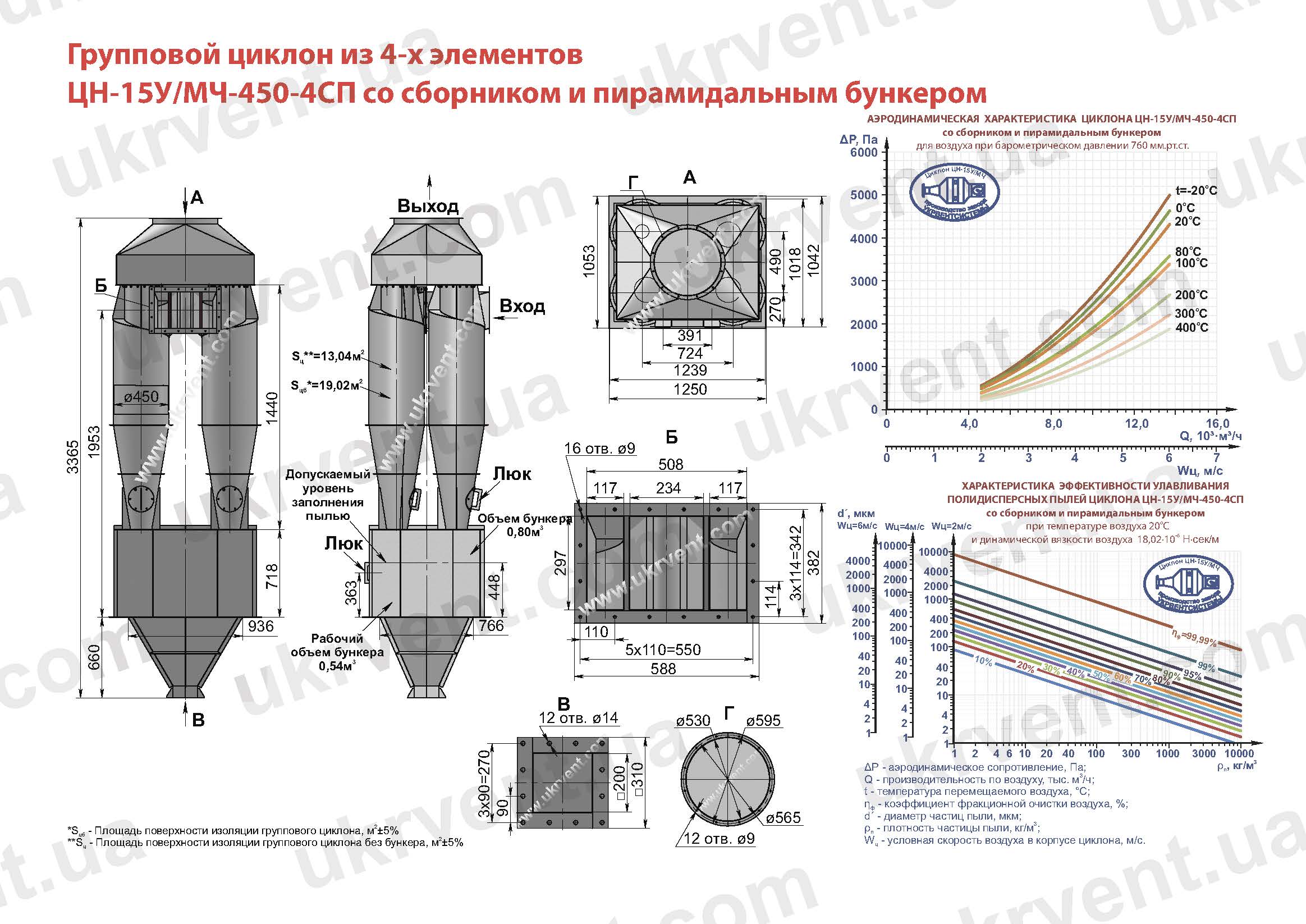

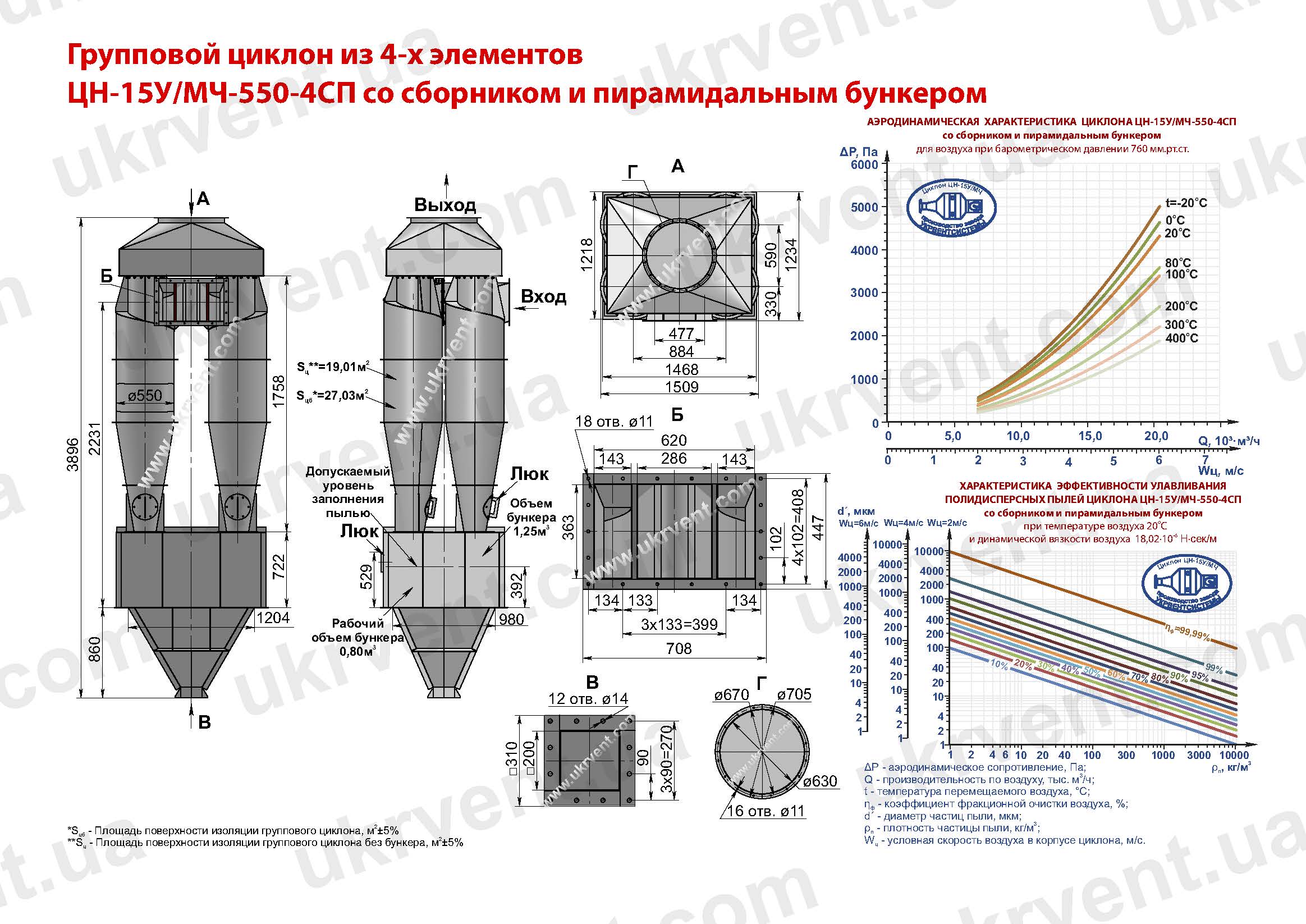

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-15У/МЧ-4СП ИЗ 4-х ЭЛЕМЕНТОВ СО СБОРНИКОМ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

при температуре перемещаемой среды 20^оС и скорости воздуха wц=2-6м/с, барометрическом давлении 760 мм.рт.ст.

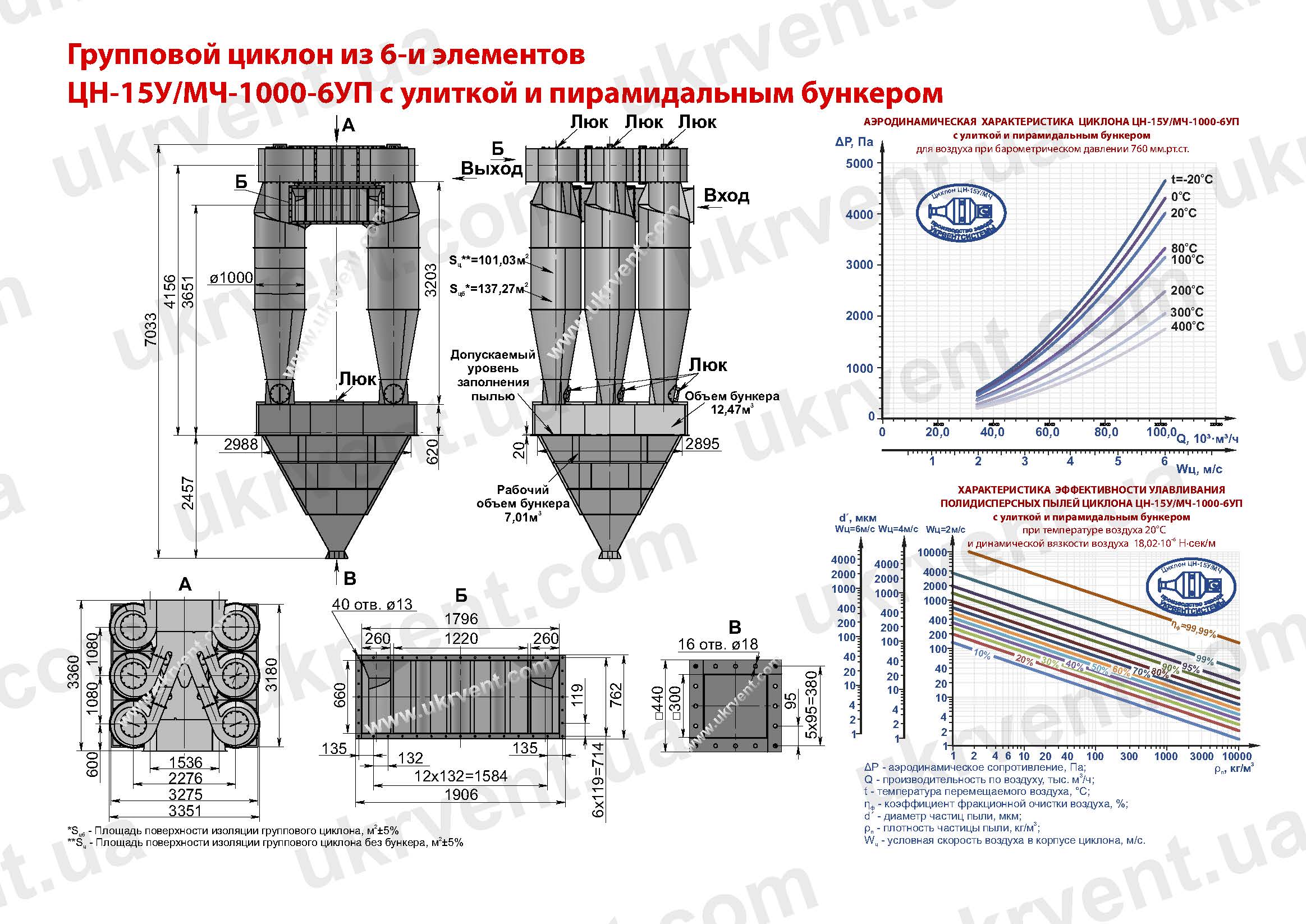

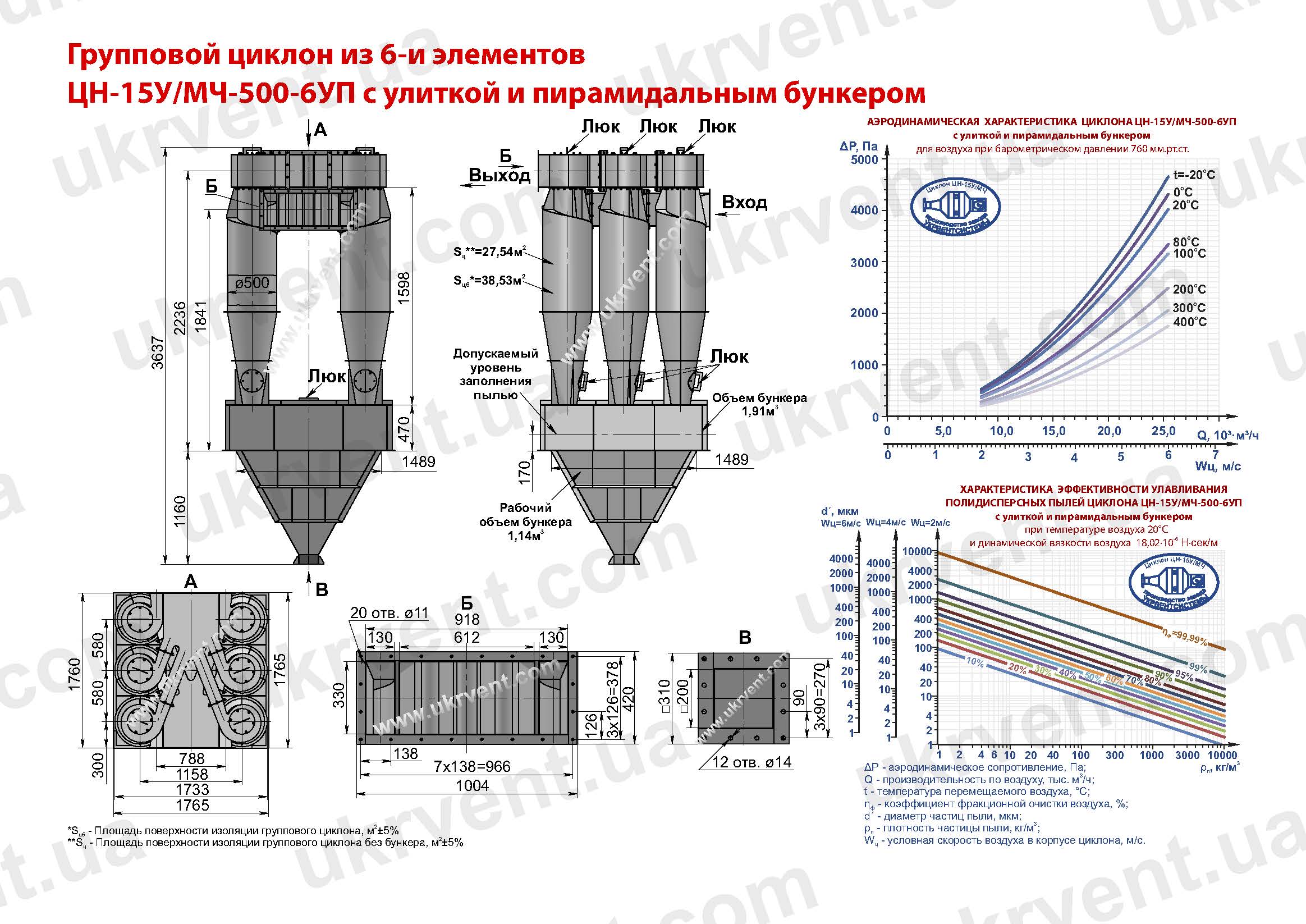

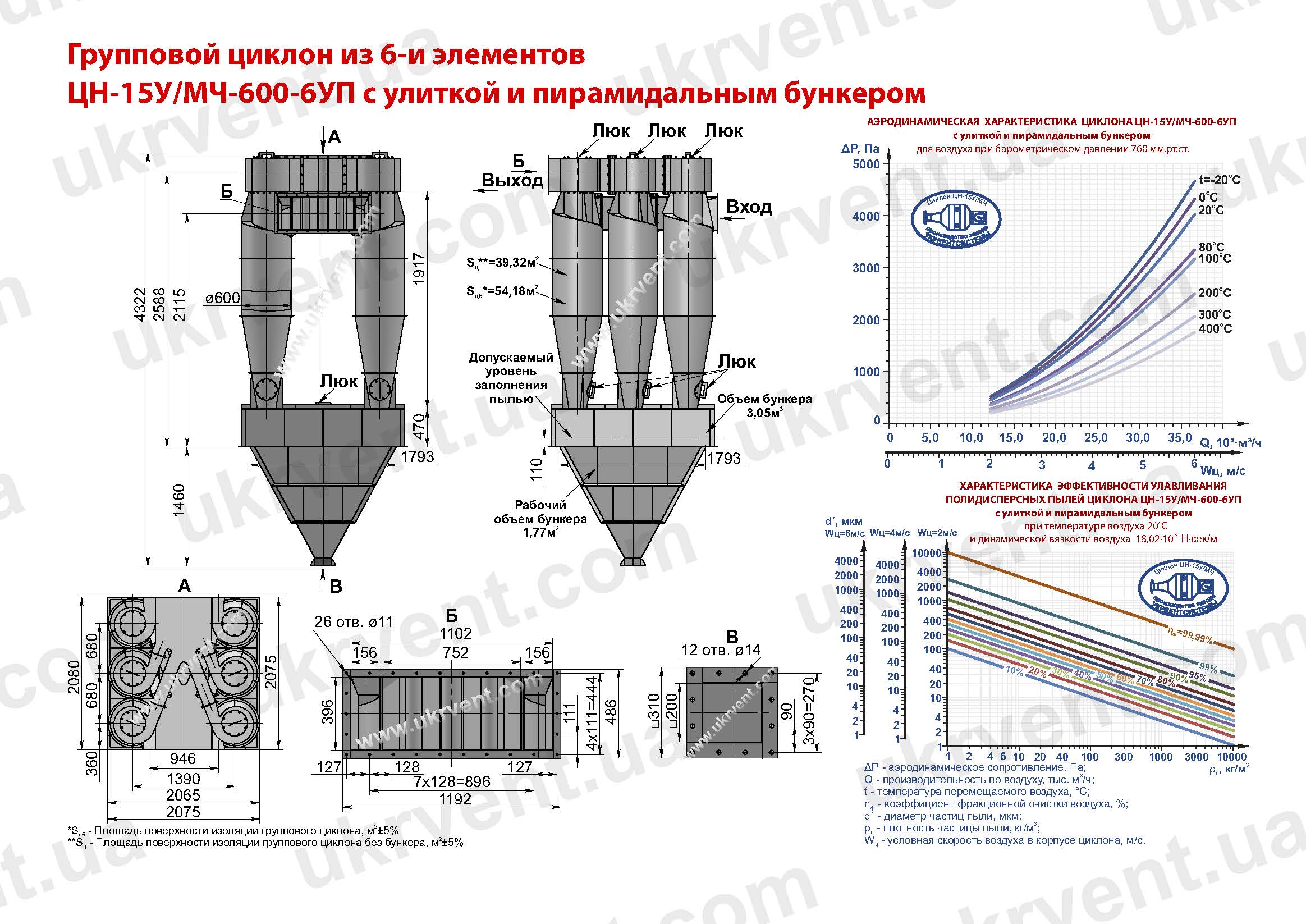

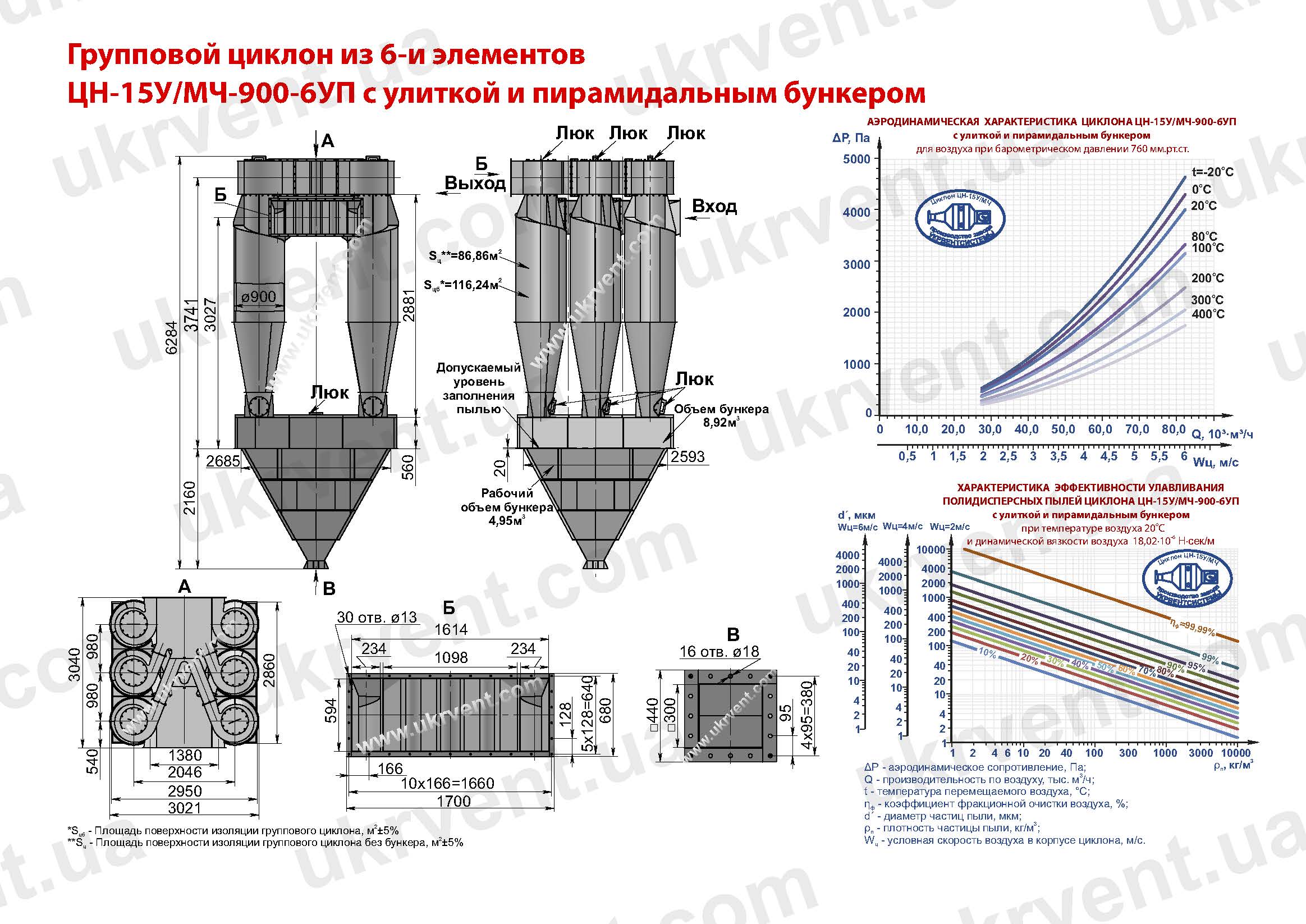

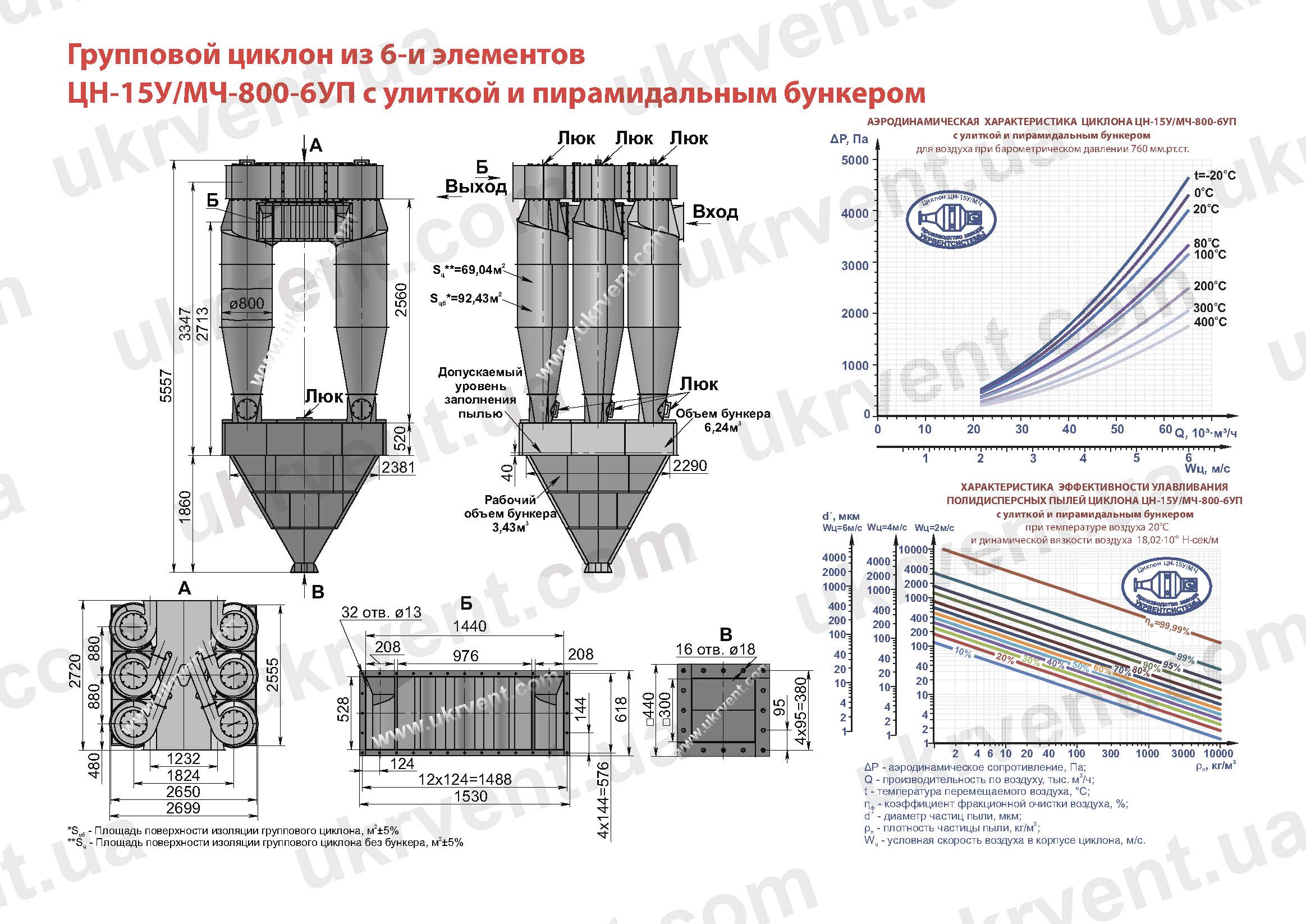

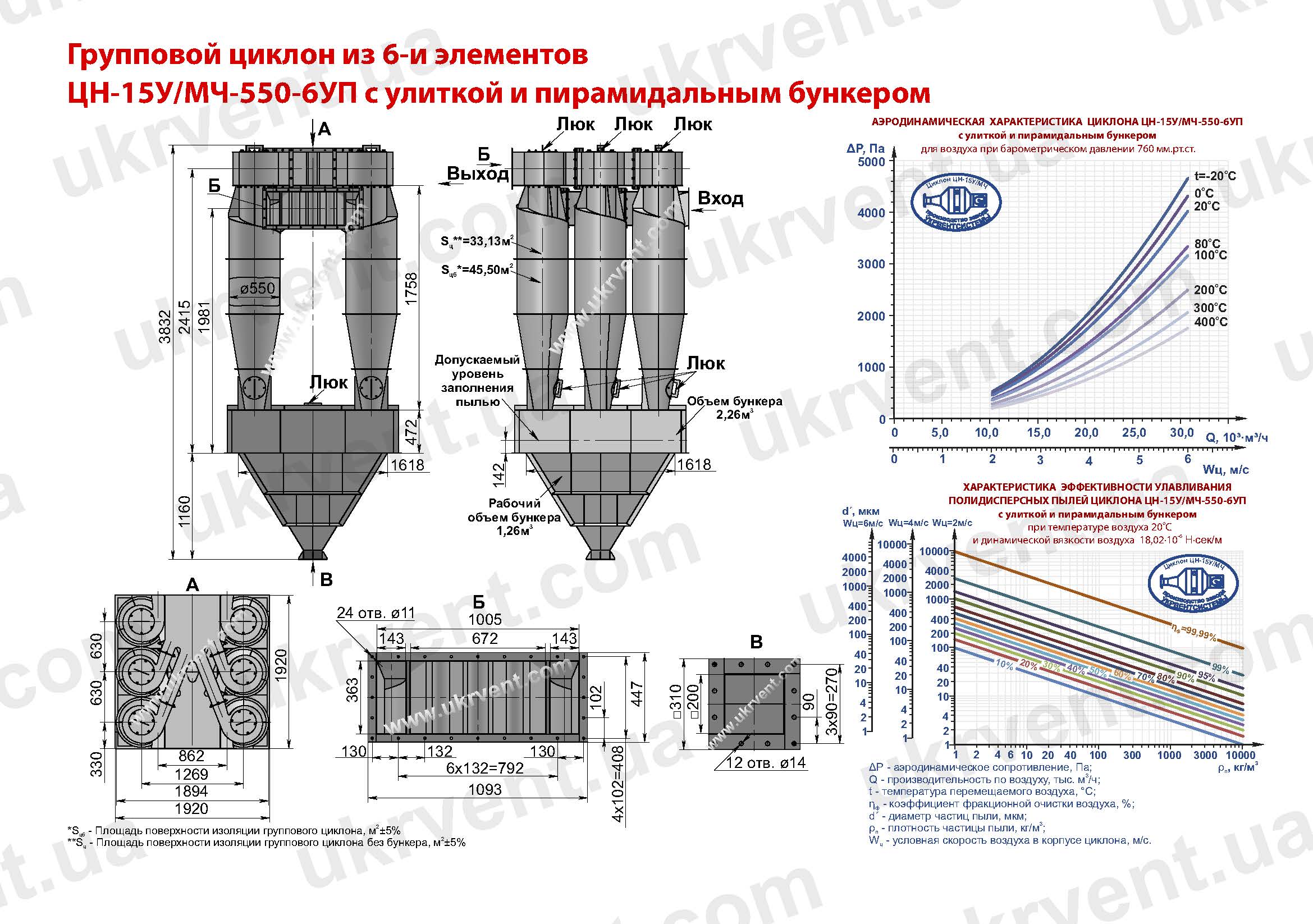

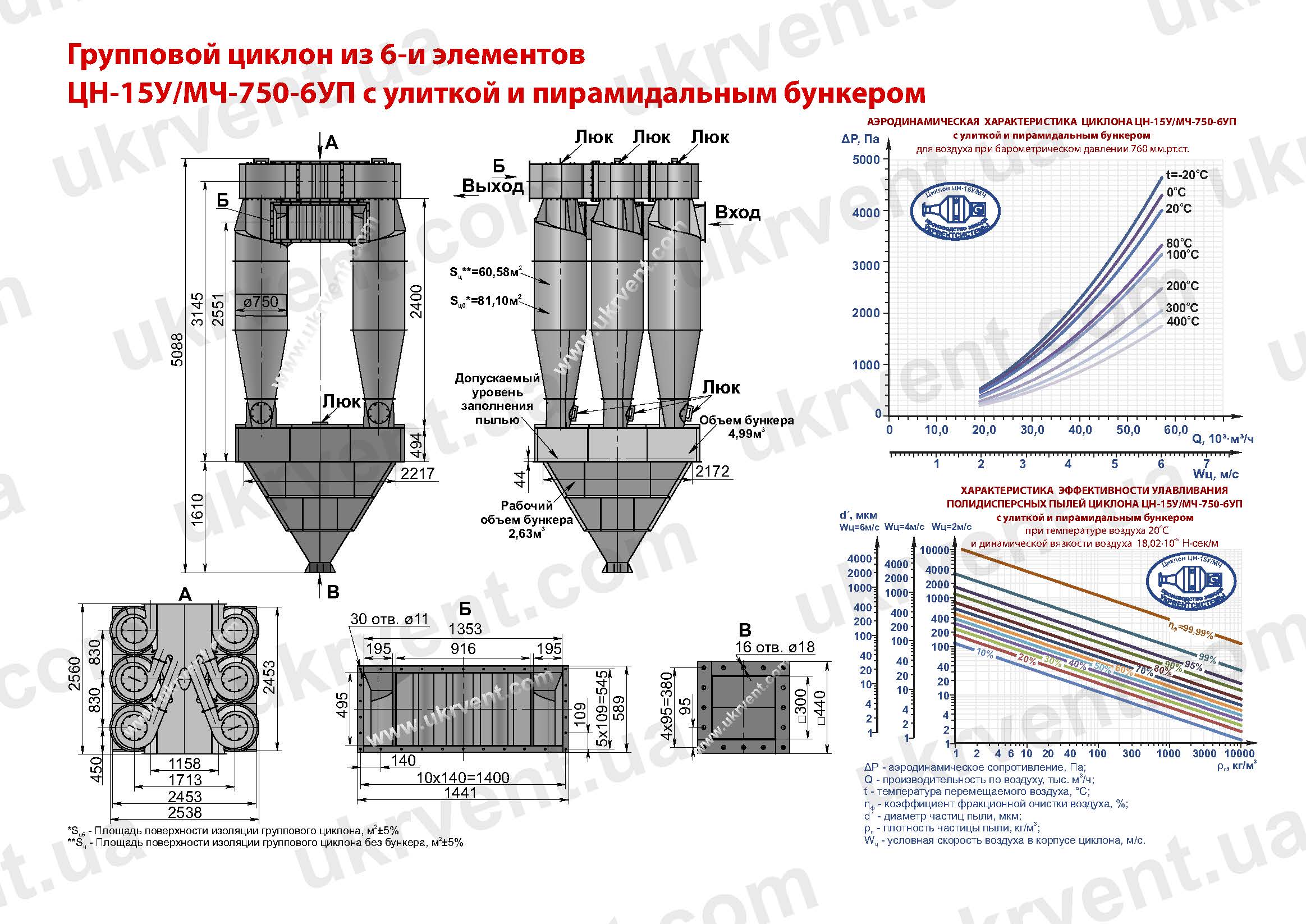

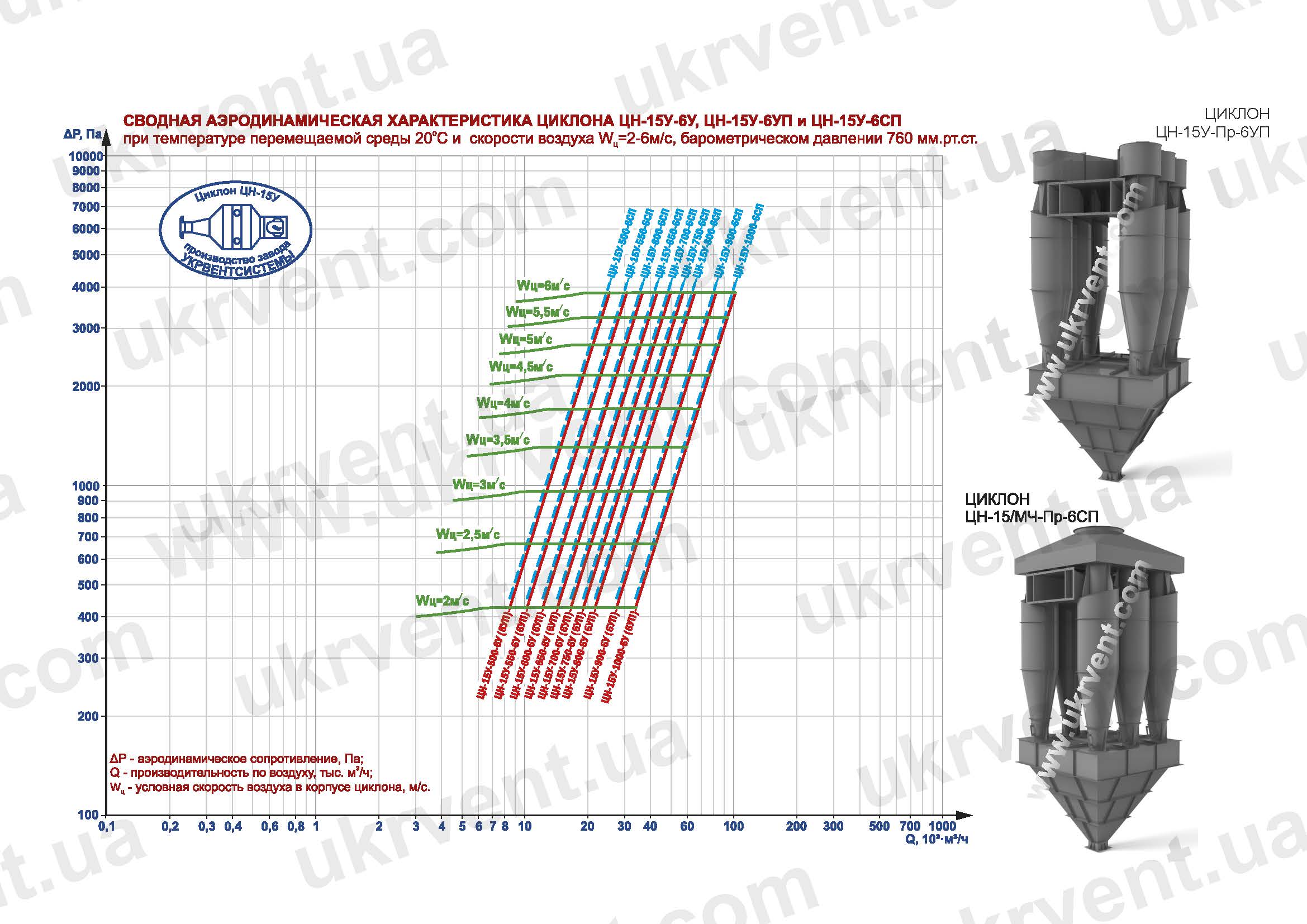

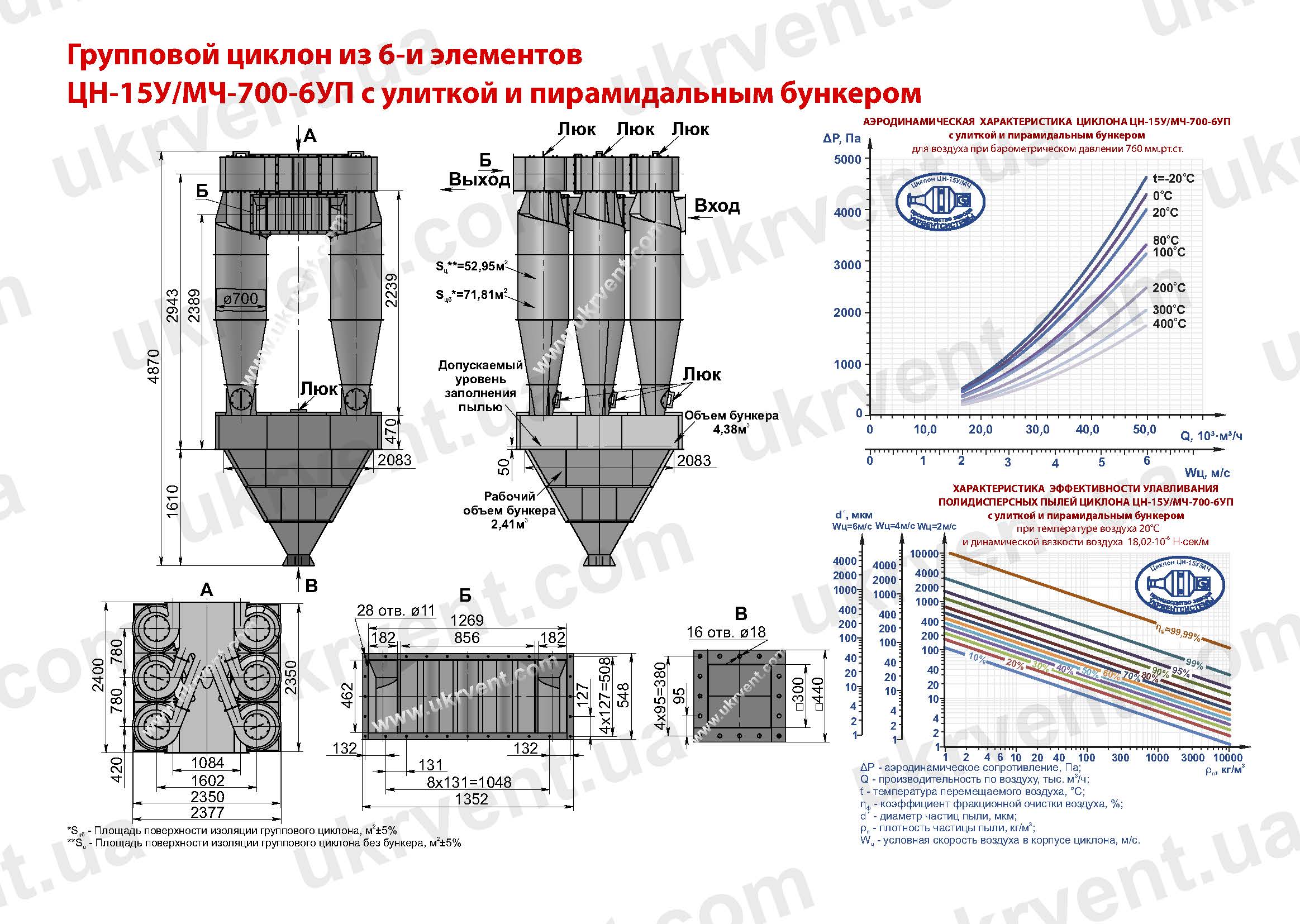

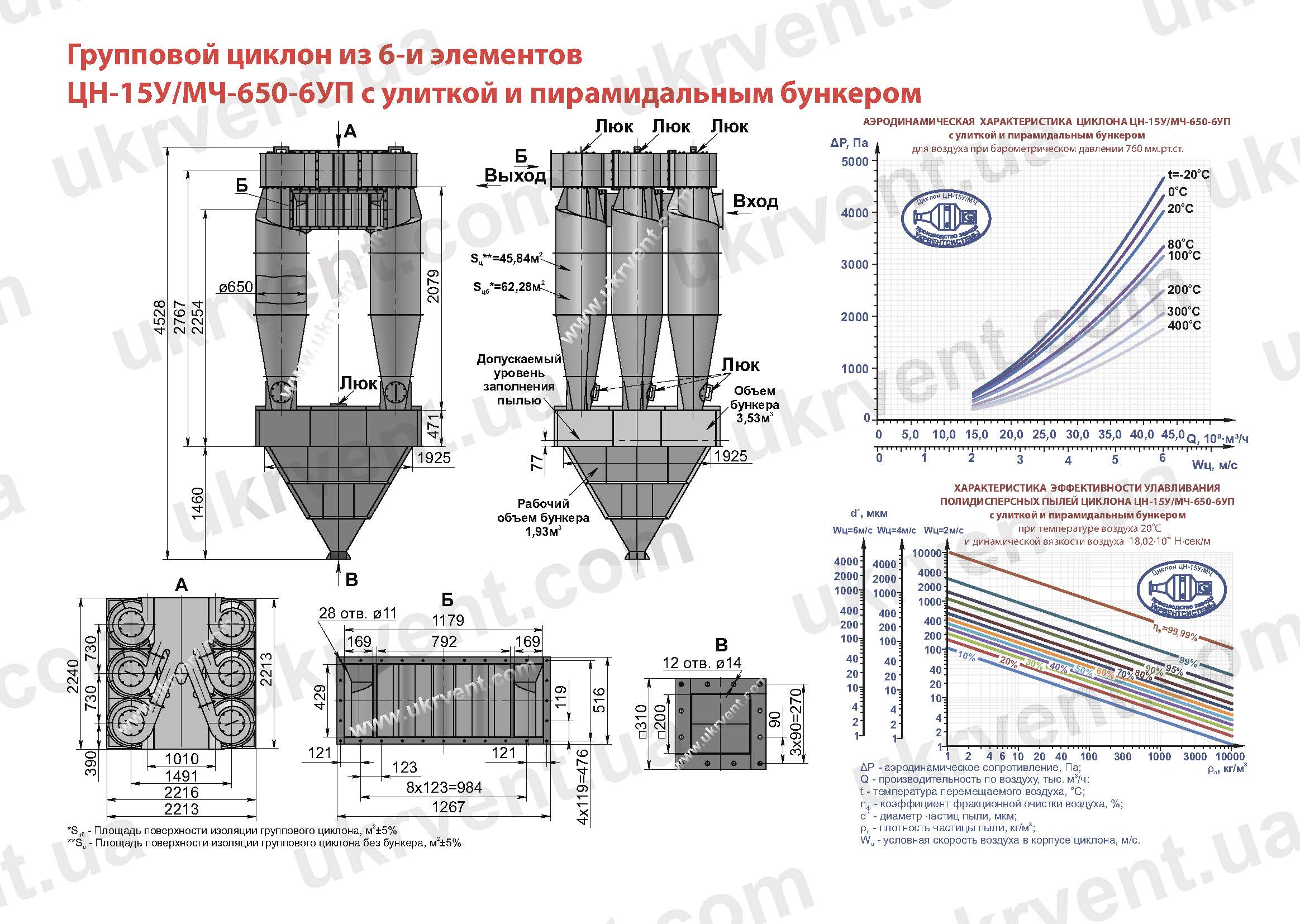

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-15У/МЧ-6УП ИЗ 6-и ЭЛЕМЕНТОВ С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

при температуре перемещаемой среды 20^оС и скорости воздуха wц=2-6м/с, барометрическом давлении 760 мм.рт.ст.

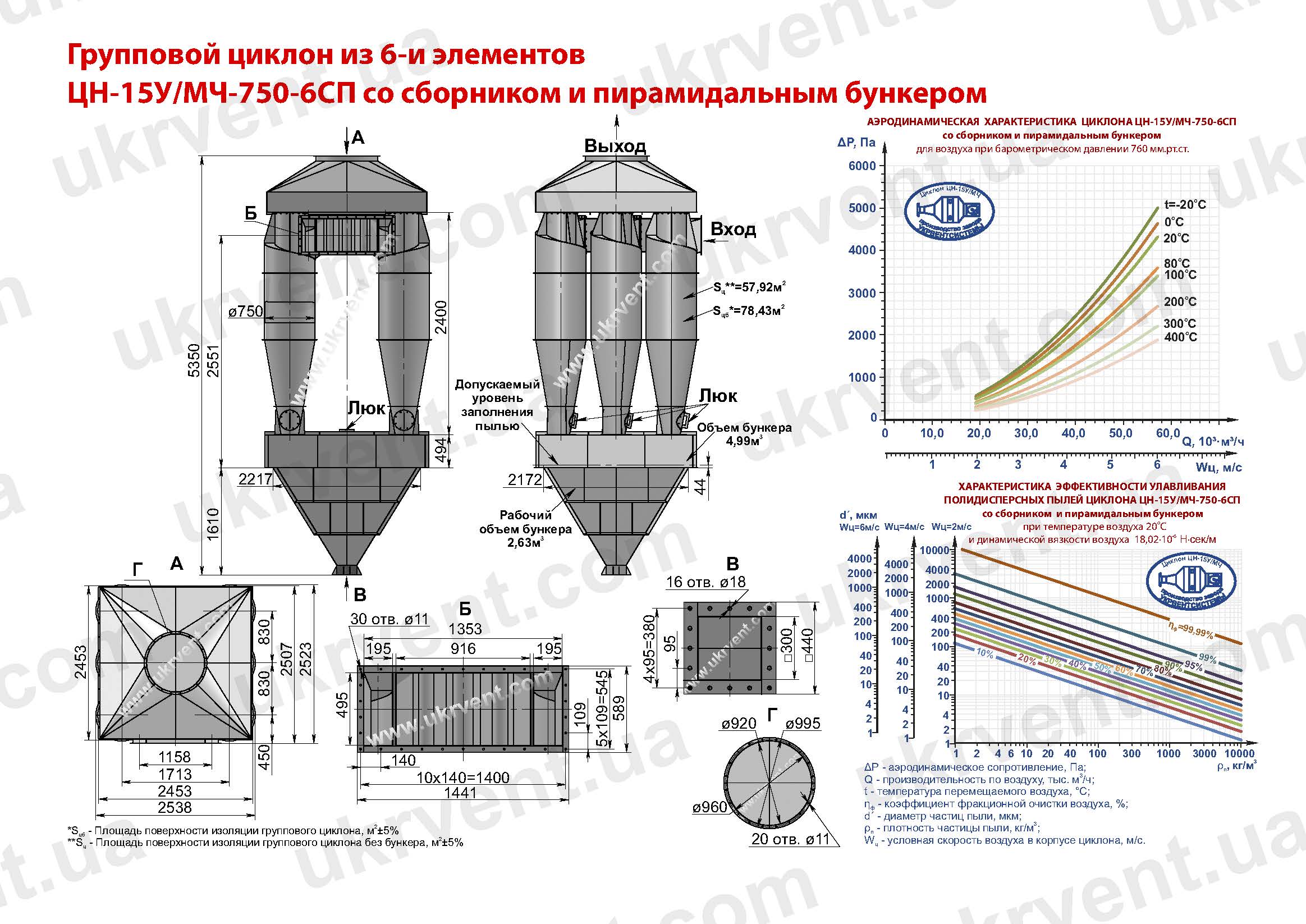

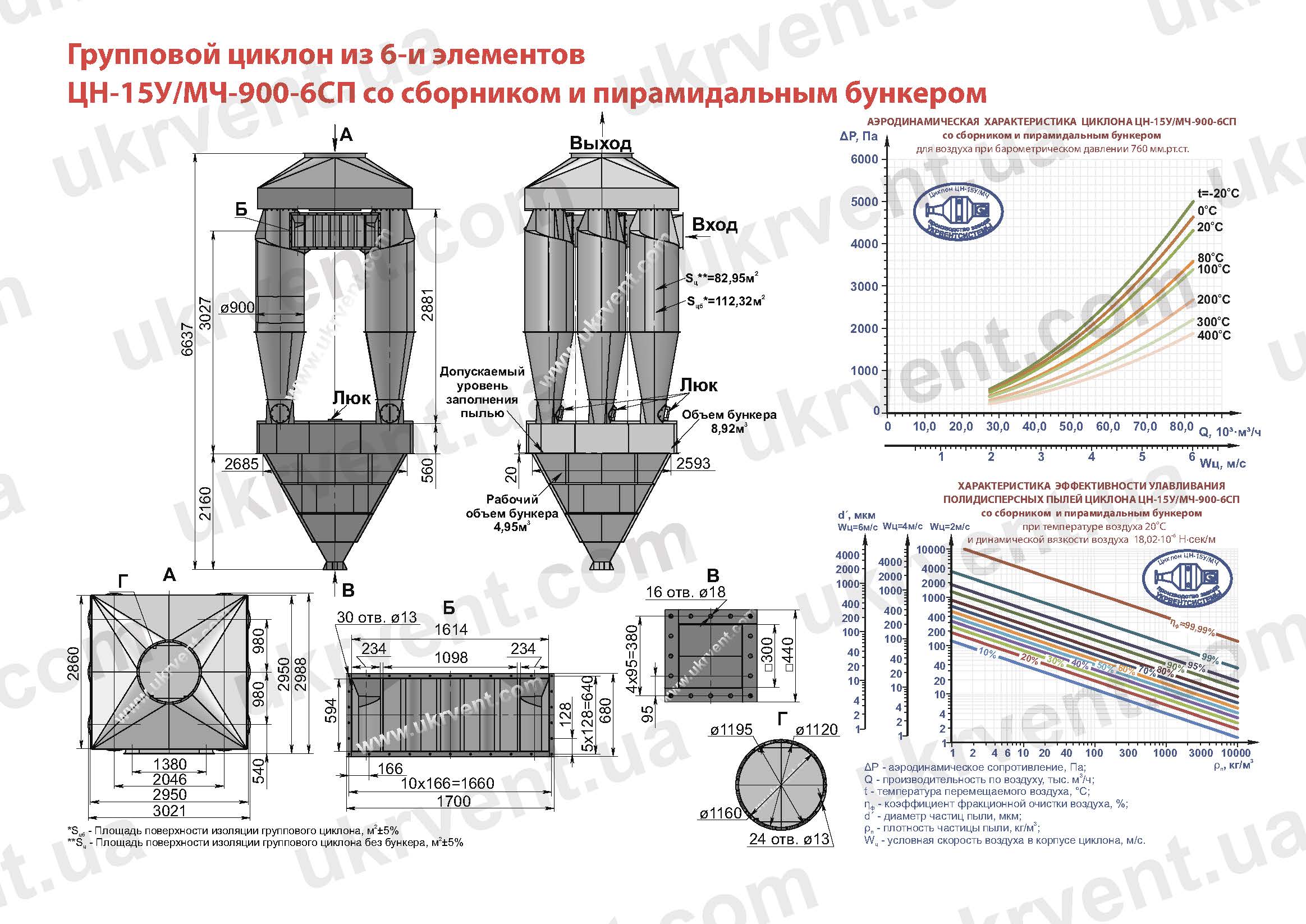

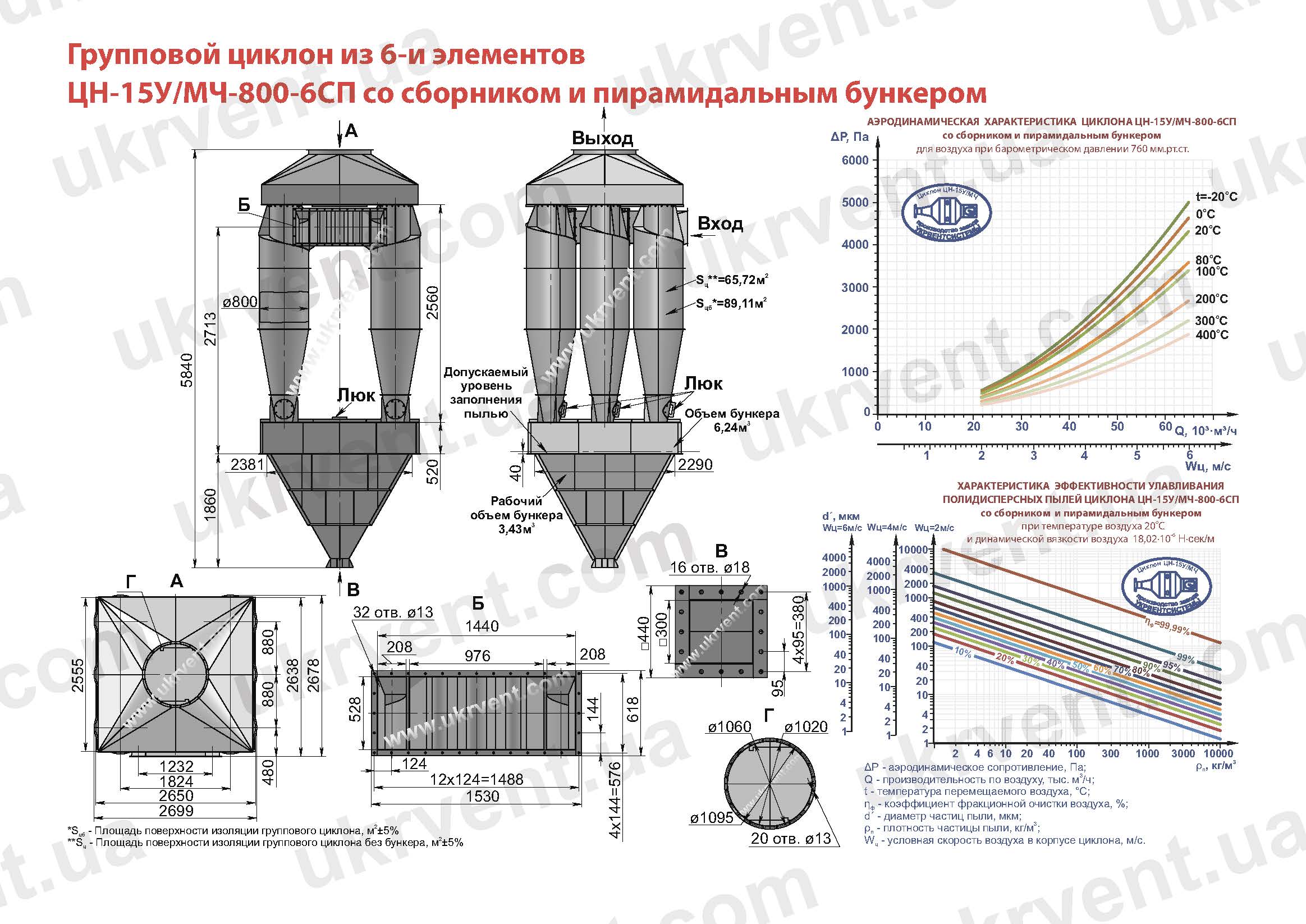

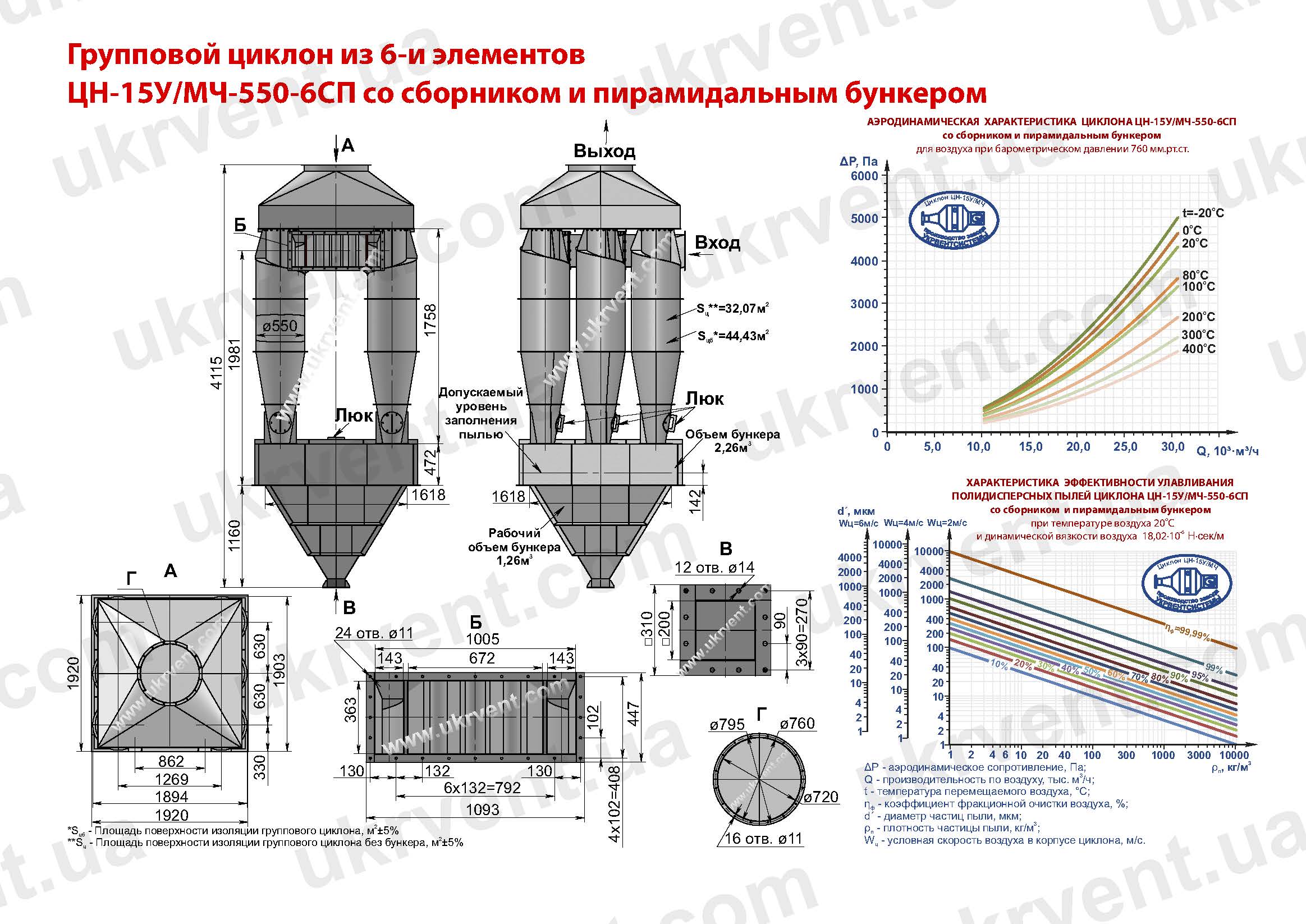

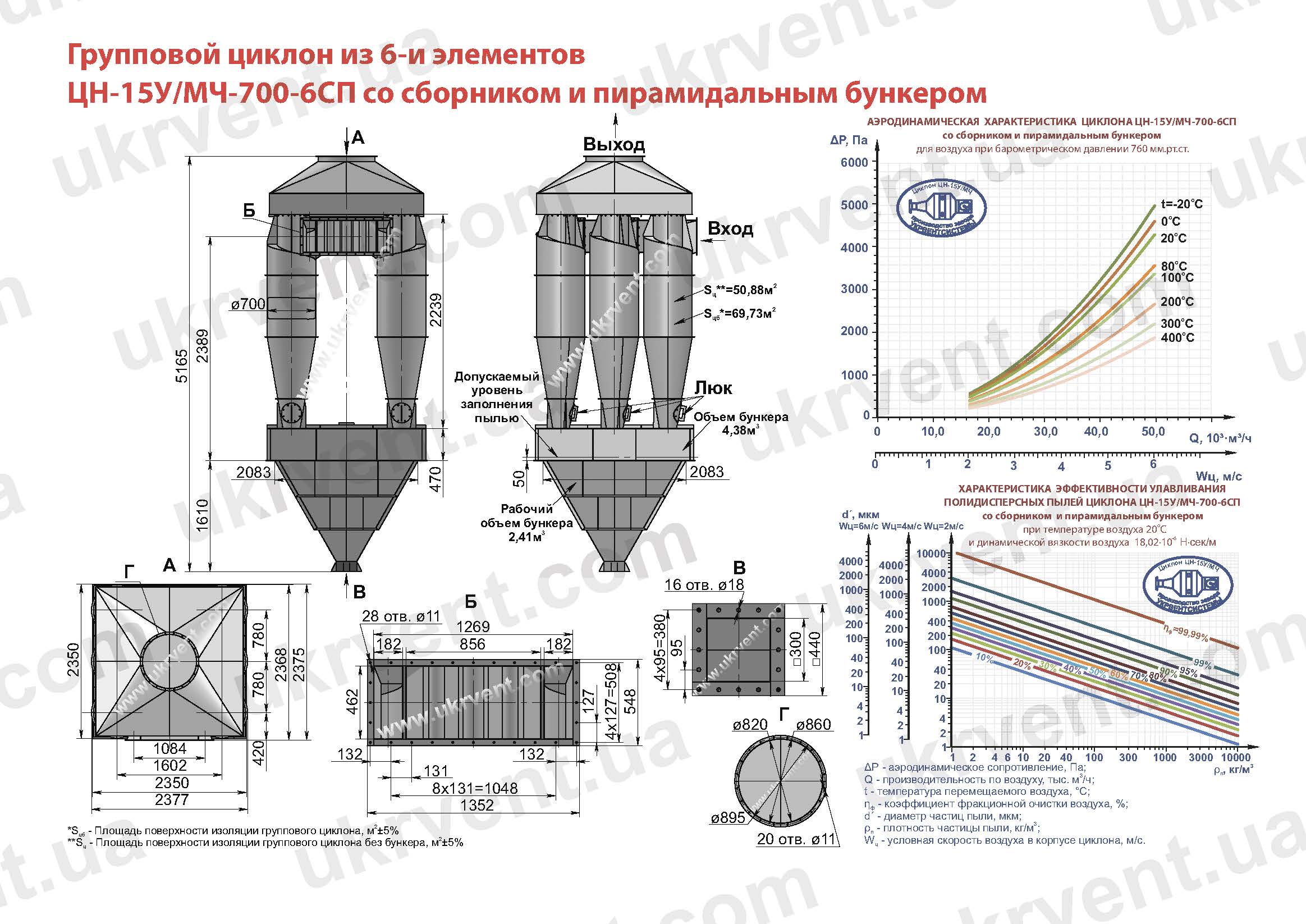

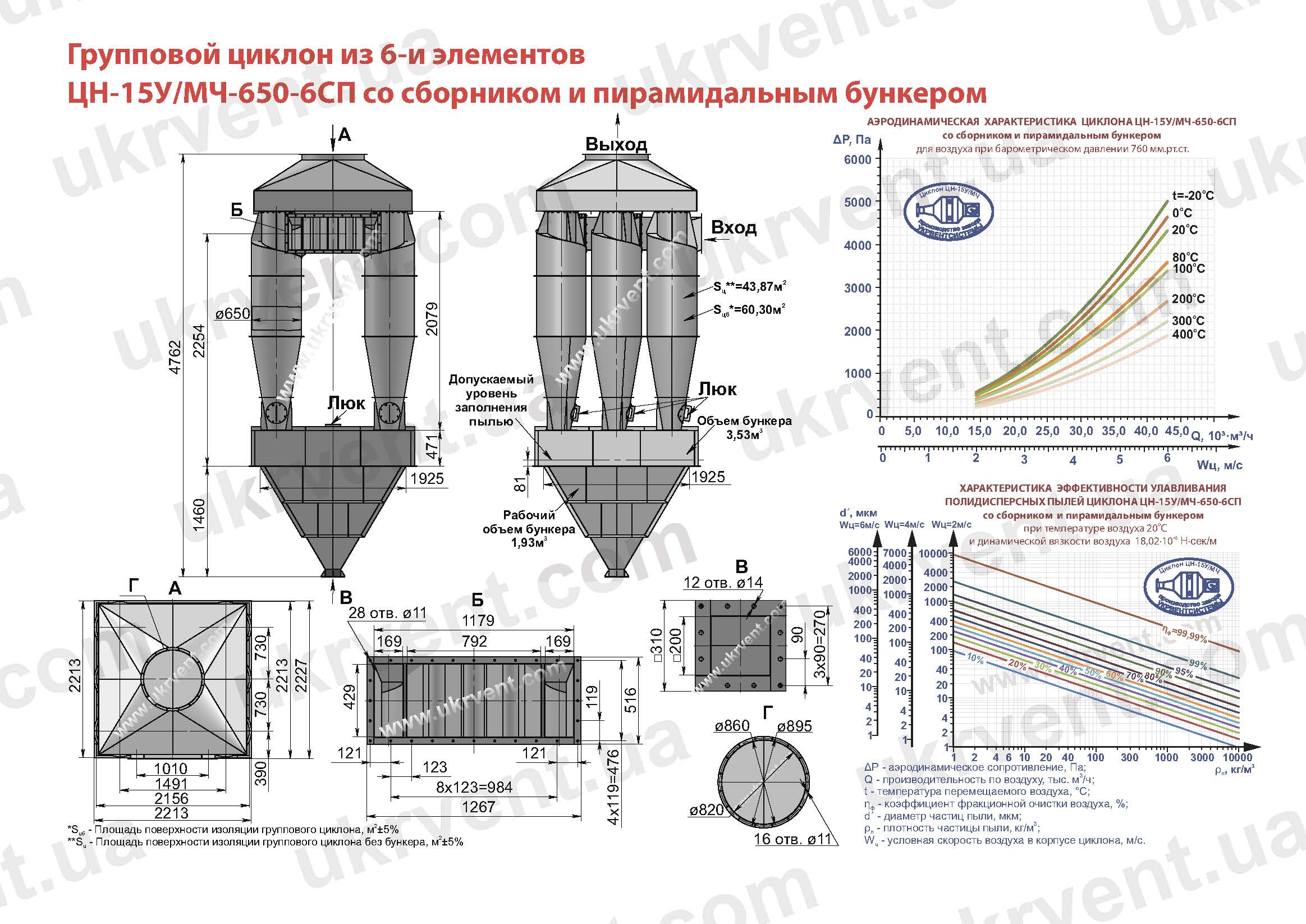

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-15У/МЧ-6СП ИЗ 6-и ЭЛЕМЕНТОВ СО СБОРНИКОМ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

при температуре перемещаемой среды 20^оС и скорости воздуха wц=2-6м/с, барометрическом давлении 760 мм.рт.ст.

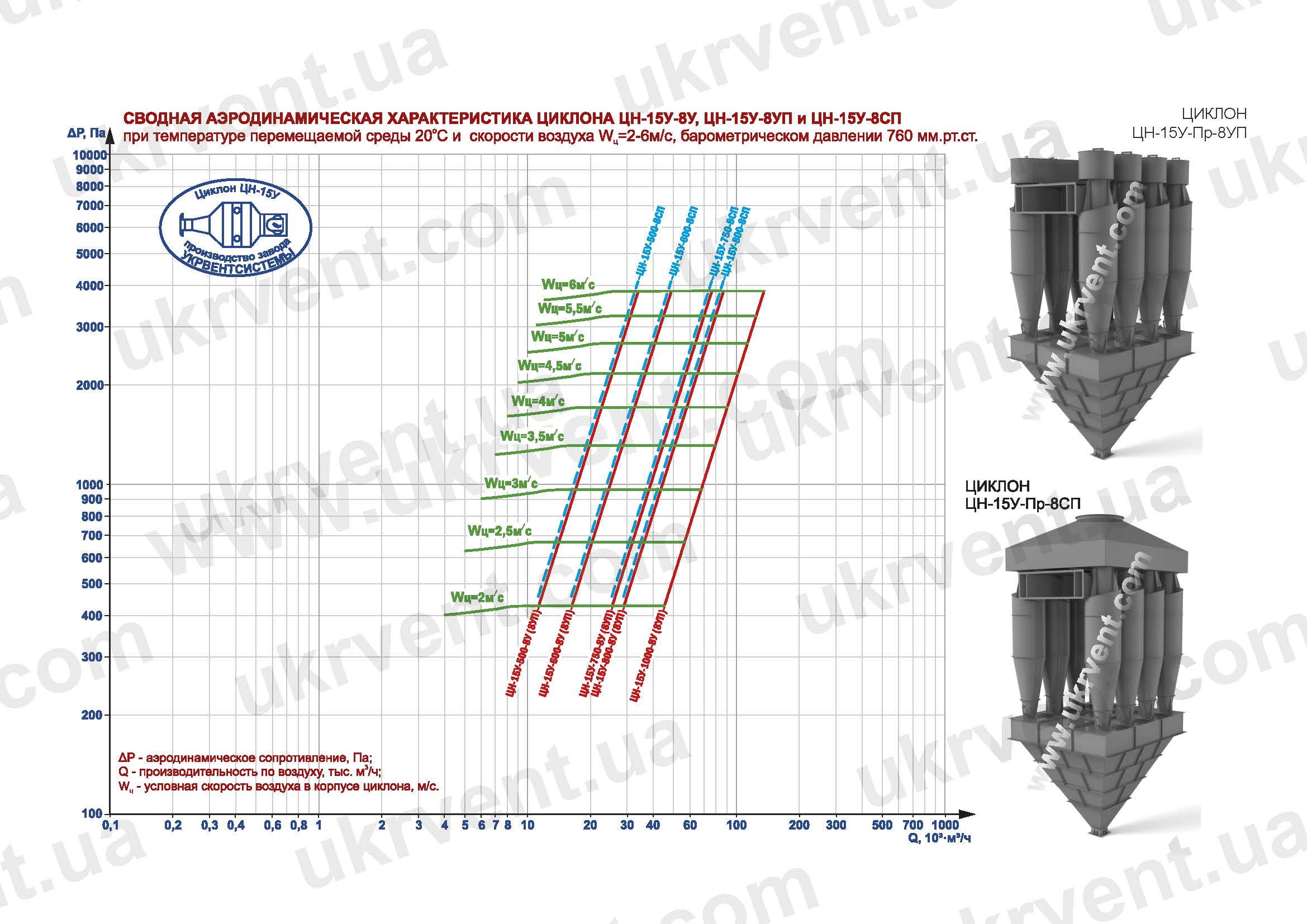

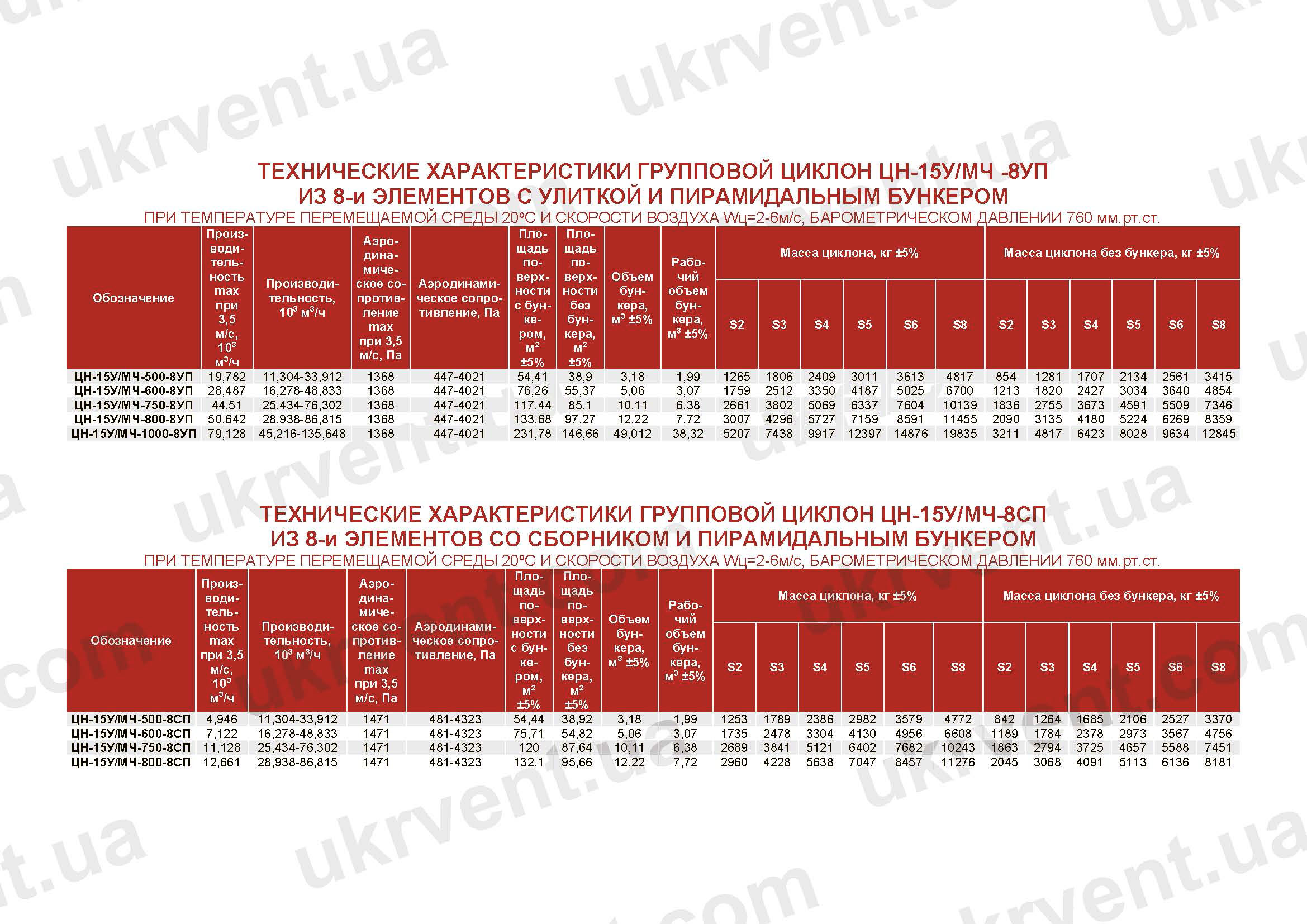

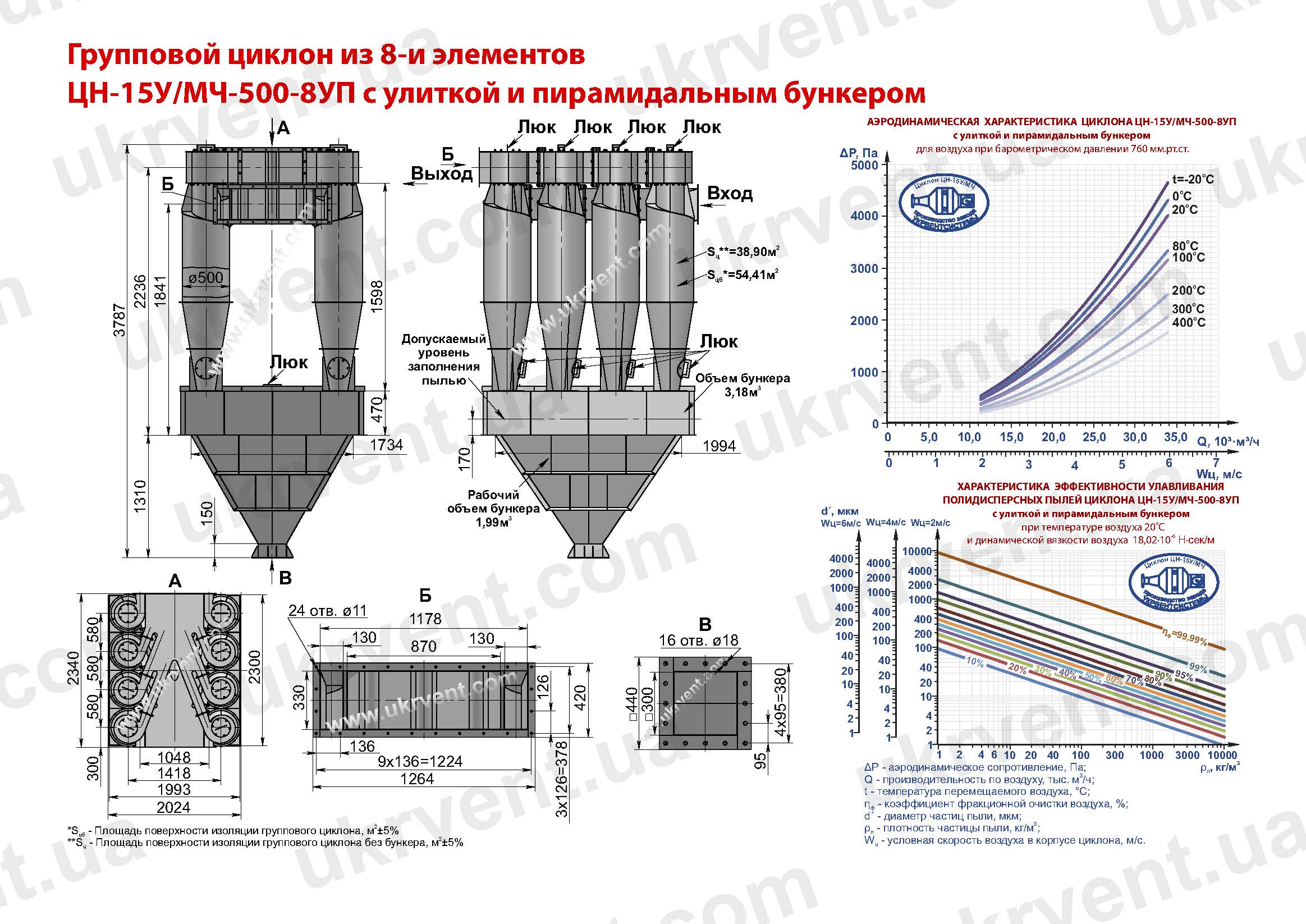

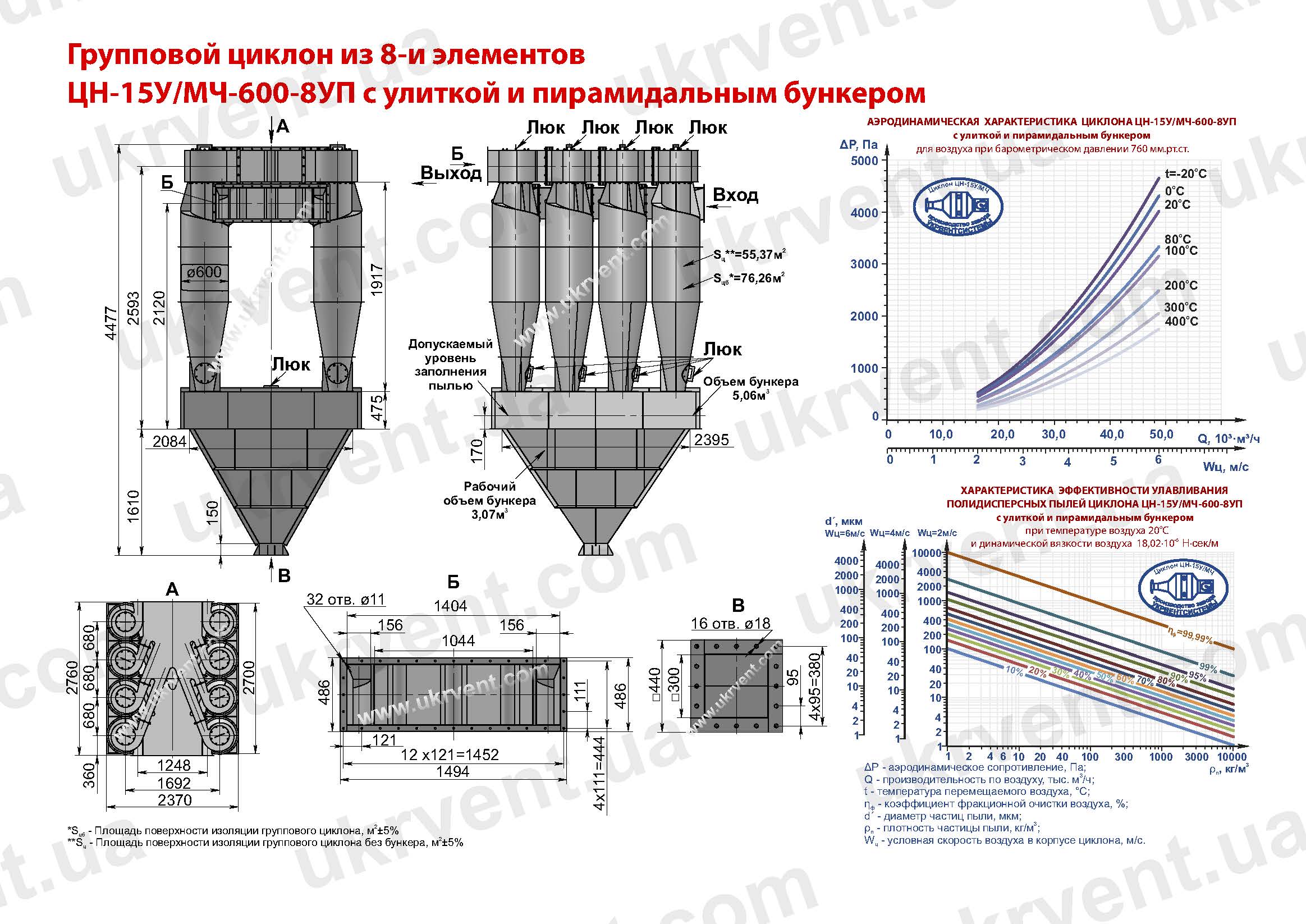

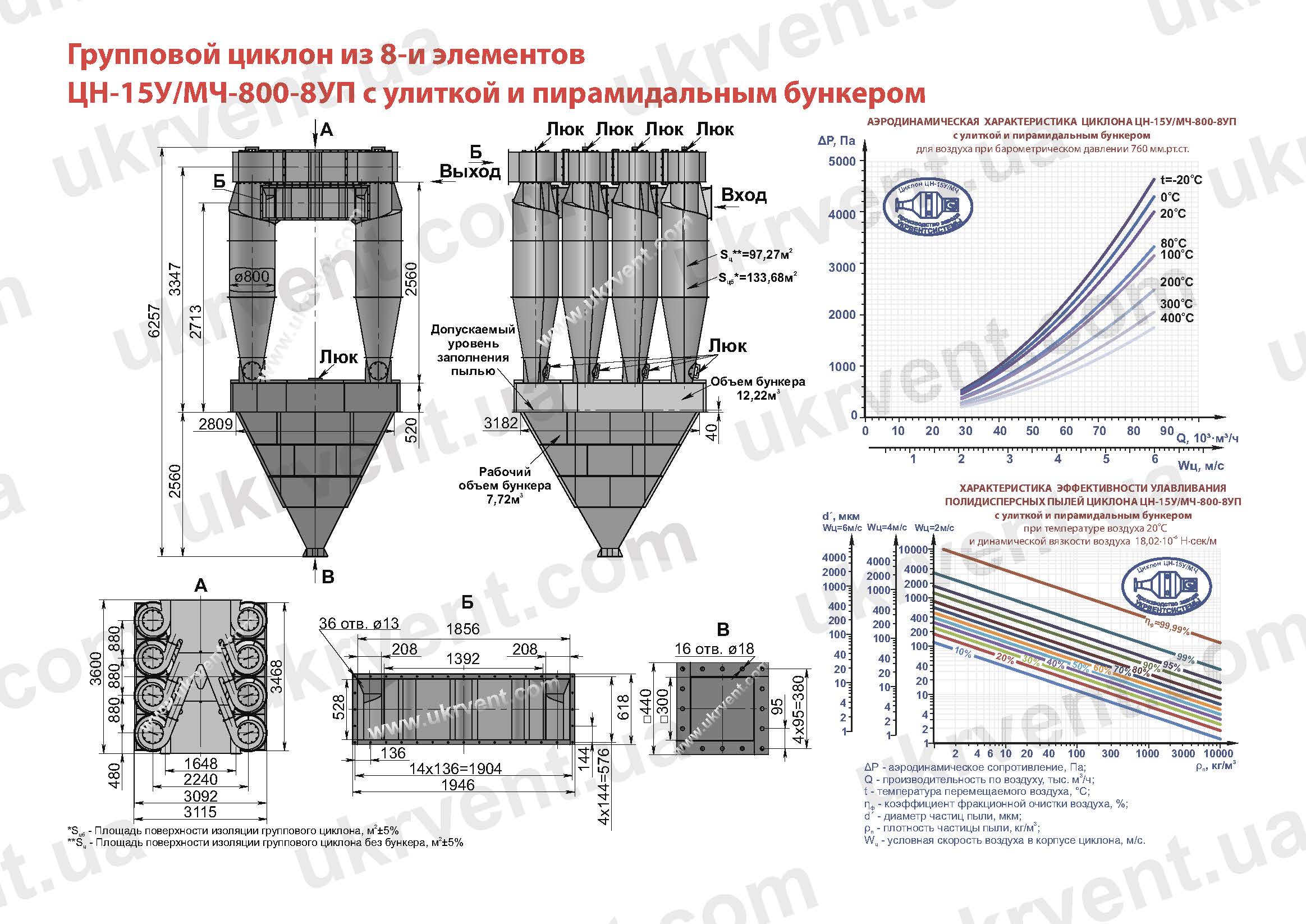

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-15У/МЧ -8УП ИЗ 8-и ЭЛЕМЕНТОВ С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

при температуре перемещаемой среды 20^оС и скорости воздуха wц=2-6м/с, барометрическом давлении 760 мм.рт.ст.

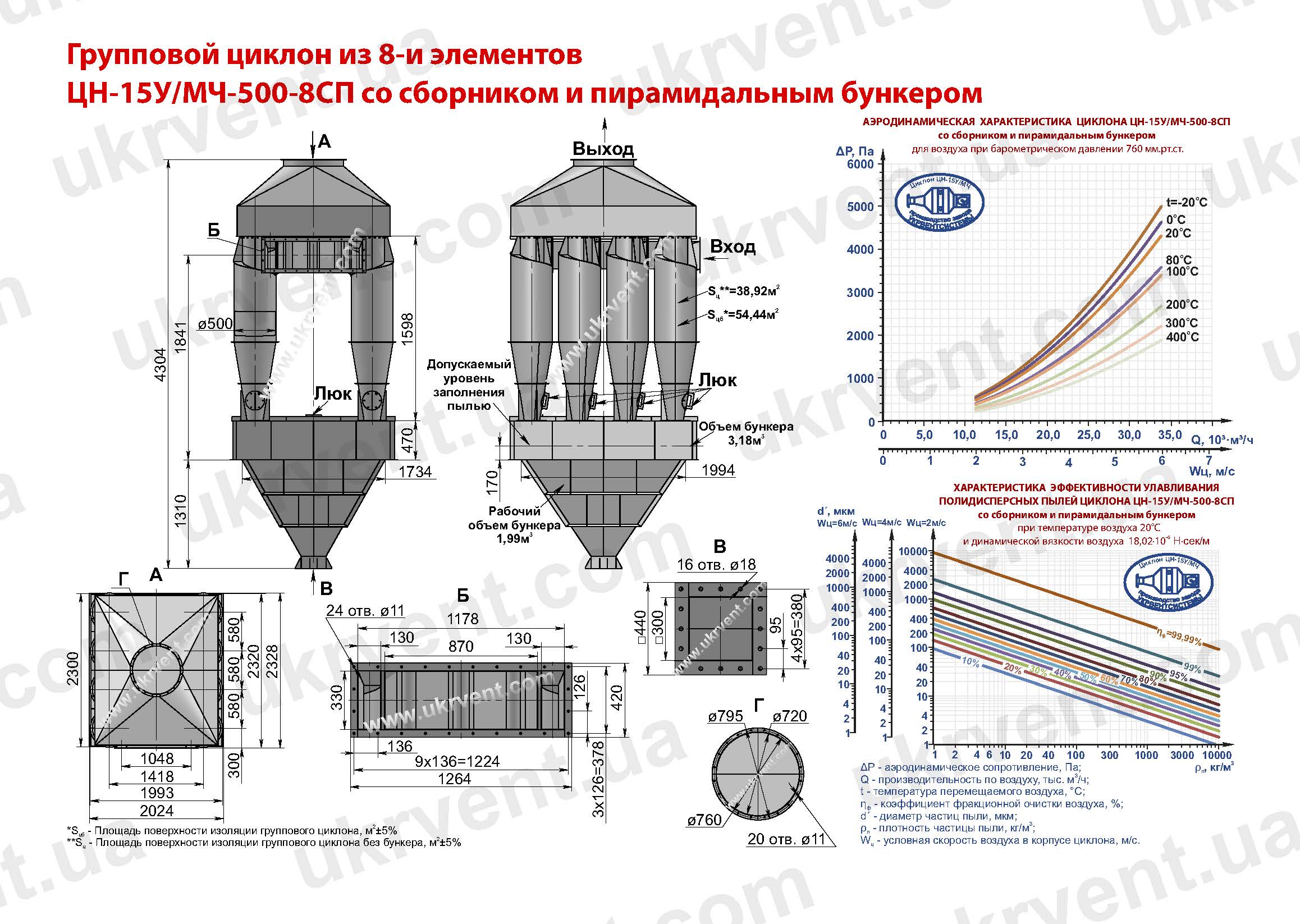

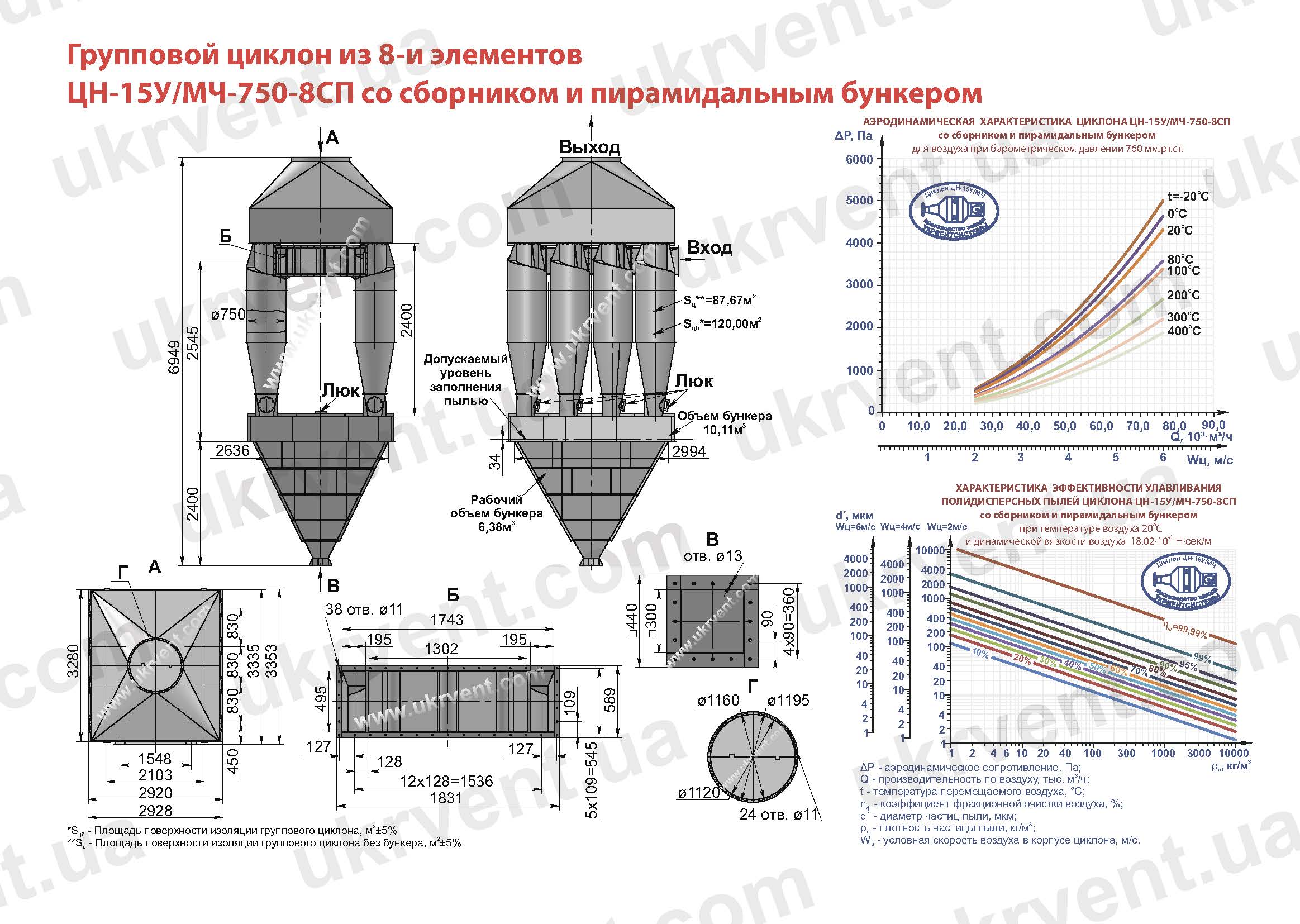

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-15У/МЧ-8СП ИЗ 8-и ЭЛЕМЕНТОВ СО СБОРНИКОМ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

при температуре перемещаемой среды 20^оС и скорости воздуха wц=2-6м/с, барометрическом давлении 760 мм.рт.ст.
