ЦИКЛОН ЦН-15У-2000-1УП: ЦЕНА, КУПИТЬ, ХАРАКТЕРИСТИКИ, РАЗМЕРЫ

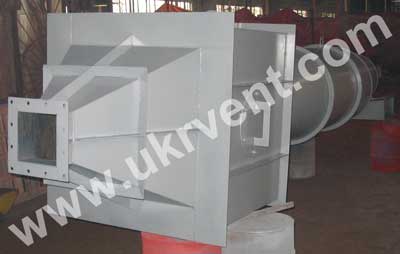

Циклон ЦН-15У-2000-1УП укороченный с улиткой и пирамидальным бункером производства Укрвентсистемы представляет собой инерционный пылеуловитель, предназначенный для промышленного применения при удалении пыли различных видов. Данное оборудование обеспечивает высокую эффективность очистки при ограниченной высоте установки, сохраняя компактность и надежность конструкции. Статья содержит полные технические характеристики, условия эксплуатации, монтаж и обслуживание, а также информацию о цене и возможности купить циклона ЦН-15У-2000-1УП.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ЦН-15У-2000-1УП С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

Циклон ЦН-15У-2000-1УП с улиткой и пирамидальным бункером изготавливается в различных исполнениях для обеспечения гибкости применения:

• Одиночное исполнение: стандартная конфигурация для отдельных технологических линий.
• Камера очищенного газа в виде улитки (У): обеспечивает оптимальное направление газового потока и центробежное осаждение пылевых частиц.
• Правое и левое вращение: «правое» — по часовой стрелке, «левое» — против часовой стрелки (со стороны выхлопной трубы).
• Пирамидальный бункер с минимальным объёмом (П): обеспечивает компактность установки.
• Материалы изготовления: нержавеющие стали AISl304, AISl316L, AISl321, AISl430, AISl316Ti для работы с агрессивными средами; углеродистая сталь обыкновенного качества для стандартных условий.
• Толщина металла: от 2 до 8 мм, выбор толщины обеспечивает прочность конструкции при избыточном давлении или разряжении, долговечность при абразивном износе, устойчивость к атмосферной коррозии и возможность механической очистки без деформации.

Циклон ЦН-15У-2000-1УП купить можно как в собранном виде, так и в разобранном по требованию заказчика.

ПРЕИМУЩЕСТВА ЦИКЛОНА ЦН-15У-2000-1УП С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

• Минимальные финансовые затраты на монтаж;
• Поставка в собранном виде, исключающая неправильную сборку;
• Быстрый монтаж в кратчайшие сроки;
• Возможность поставки в разобранном виде.

Циклон ЦН-15У-2000-1УП цена зависит от выбранного материала, толщины стенки и комплектации.

ОСНОВНОЕ НАЗНАЧЕНИЕ ЦН-15У-2000-1УП

Циклон ЦН-15У-2000-1УП укороченный предназначен для удаления:

• промышленной пыли;
• строительной пыли;
• органической пыли;
• пищевых частиц;
• сажевых частиц из дымовых газов.

Для волокнистой и слипающейся пыли, а также газов с конденсатом циклон не применяется. По сравнению с циклоном ЦН-15, укороченный вариант имеет меньшую высоту и немного сниженный коэффициент очистки, что оправдано при ограничении высоты установки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА ЦН-15У-2000-1УП С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ ПРИ ТЕМПЕРАТУРЕ ПЕРЕМЕЩАЕМОЙ СРЕДЫ 20^ОС И СКОРОСТИ ВОЗДУХА WЦ=2-6М/С, БАРОМЕТРИЧЕСКОМ ДАВЛЕНИИ 760 ММ.РТ.СТ.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ЦН-15У-2000-1УП

• Максимальное давление: 500 кгс/м² (5 кПа);
• Запрещена конденсация паров воды на внутренних поверхностях;
• Температура очищенного газа на выходе должна быть выше точки росы на 10–25°C;
• Установка вертикально с пылевыпуском вниз;
• Скорость работы в цилиндрической части: 2–2,5 м/с для абразивной пыли, 2–6 м/с для не абразивной;
• Герметичность системы обязательна для эффективности очистки;
• Установка перед вентиляторами рекомендуется при абразивной пыли для защиты оборудования;
• Температура газов стандартного исполнения ≤ 400°C.

ПРИНЦИП РАБОТЫ ЦИКЛОНА ЦН-15У-2000-1УП

Циклон ЦН-15У-2000-1УП с улиткой и пирамидальным бункером работает на принципе инерционной сепарации:

• Запыленный газ входит через патрубок и вращается винтообразно вдоль стенок цилиндра и конуса;
• Частицы пыли концентрируются у стенок и осаждаются в пирамидальном бункере;
• Очищенный газ поднимается по центральной зоне и выходит через выхлопную трубу.

МОНТАЖ И ОБСЛУЖИВАНИЕ ЦН-15У-2000-1УП

• Поставка в собранном виде;
• Вертикальная установка с пылевыпуском вниз;
• Жёсткость крепления при установке на улице для компенсации парусности;
• Возможность установки на всасывающих и нагнетательных трактах;
• Обеспечение равномерного распределения газопылевого потока через прямолинейные участки воздуховодов;
• Съёмные элементы для очистки и технического осмотра;
• Тепловая изоляция для предотвращения конденсации и защиты персонала;
• Систематические осмотры: трижды за смену — оперативный контроль, дважды в год — детальный осмотр;
• Ремонт и замена изношенных элементов при необходимости.

КОНТРОЛЬ И НАДЁЖНОСТЬ

Эффективность работы Циклона ЦН-15У-2000-1УП с улиткой и пирамидальным бункером обеспечивается:

• правильным монтажом;
• герметичностью корпуса и шиберов;
• регулярной выгрузкой пыли из бункера;
• контролем расхода газа и температуры.

Циклон ЦН-15У-2000-1УП купить — это выбор для предприятий, требующих компактного, надежного и эффективного оборудования для газоочистки. Высокая прочность конструкции, долговечность при абразивной нагрузке, простота монтажа и обслуживания делают данный циклона универсальным решением для промышленных газоочистных систем. Циклон ЦН-15У-2000-1УП цена и характеристики соответствуют современным стандартам машиностроения, обеспечивая оптимальное соотношение стоимости и эксплуатационной надежности.
