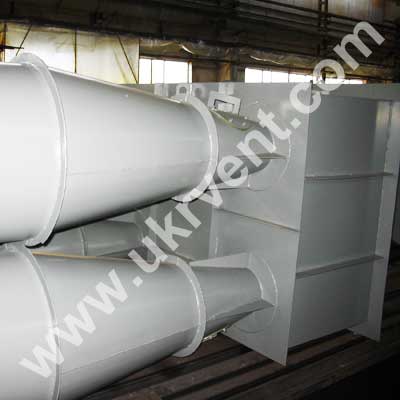

ЦН-15У-650-4УП ИЗ 4-Х ЭЛЕМЕНТОВ С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

Циклон ЦН-15У-650-4УП представляет собой промышленное оборудование для очистки газов от твёрдых частиц. Групповой циклон ЦН-15У-650-4УП из 4-х элементов с улиткой и пирамидальным бункером обеспечивает надёжное разделение пыле-газовой смеси на фазы с минимальным обслуживанием. Изготовленный производителем «Укрвентсистемы», данный агрегат отличается прочностью конструкции, долговечностью и простотой монтажа.

ОСНОВНОЕ НАЗНАЧЕНИЕ И ПРИМЕНЕНИЕ ЦН-15У-650-4УП ИЗ 4-Х ЭЛЕМЕНТОВ С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

Циклоны ЦН-15У-650-4УП предназначены для удаления промышленной пыли, строительной, органической и пищевой, а также для очистки дымовых газов от сажевых частиц.

Для волокнистой и слипающейся пыли, а также при наличии капельно-жидкой фазы или конденсации паров, применение цикла не рекомендуется.

По сравнению с базовой серией ЦН-15, циклоны ЦН-15У-650-4УП имеют меньшую высоту, что ограничивает их коэффициент очистки, но позволяет использовать их при ограничениях по габаритной высоте установки.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ГРУППОВОГО ЦИКЛОНА ЦН-15У-650-4УП УКОРОЧЕННОГО

Циклоны выпускаются одиночного и группового исполнения, компонуемого из 4 циклонных элементов одинакового диаметра.

Конструкция включает камеру очищенного газа в виде улитки (У) и поставляется с пирамидальным (П) бункером.

Для работы в агрессивных и абразивных средах возможна поставка из нержавеющих сталей AISl304, AISl316L, AISl321, AISl430, AISl316Ti.

Толщина металла варьируется от 2 мм до 8 мм, что обеспечивает:

• прочность конструкции при избыточном давлении или разряжении;
• определённый срок службы при абразивном износе;
• устойчивость к коррозии на открытом воздухе;
• возможность очистки налипшего слоя пыли без деформации цилиндрических и конусных частей.
• Чем толще лист металла, тем выше долговечность цикла.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-15У-650-4УП ИЗ 4-Х ЭЛЕМЕНТОВ С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

при температуре перемещаемой среды 20^оС и скорости воздуха wц=2-6м/с, барометрическом давлении 760 мм.рт.ст.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ЦИКЛОНА ЦН-15У-650-4УП ИЗ 4-Х ЭЛЕМЕНТОВ С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

• Максимальное давление: 500 кгс/м² (5 кПа).
• Исключена конденсация водяных паров; температура газа на выходе должна быть выше точки росы на 10–25°С.
• Герметичность системы обязательна для эффективной очистки.
• Циклоны устанавливаются вертикально, пылевыпускное отверстие вниз, на всасывающих и нагнетательных трактах.
• При очистке абразивной пыли рекомендуется установка перед вентилятором.
• Стандартная температура газа: до 400°С.
• Скорость газа в цилиндрической части:
• абразивная пыль: 2–2,5 м/с;
• не абразивная: 2–6 м/с.
• Пульсации расхода воздуха ≤10%.

МОНТАЖ И ОБСЛУЖИВАНИЕ ГРУППОВОГО ЦИКЛОНА ЦН-15У-650-4УП ИЗ 4-Х ЭЛЕМЕНТОВ С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

• Циклон поставляется в собранном виде; при желании — в разобранном.
• Вертикальная установка с доступом для обслуживания.
• Жёсткое крепление при наружной установке.
• Обеспечение равномерного распределения газопылевого потока на входе.
• Наличие съёмных частей воздуховода и люков для осмотра и очистки.
• Тепловая изоляция для предотвращения конденсации и ожогов; наружная температура ≤45°С.
• Проверка герметичности, чистоты внутренних поверхностей, исправности пылевых затворов перед пуском.
• Систематический осмотр: минимум три раза за смену, детальный — два раза в год.
• Контроль гидравлического сопротивления и своевременная выгрузка пыли из бункера.

ТЕХНИЧЕСКИЕ ДАННЫЕ ЦН-15У-650-4УП

• Тип: групповой циклон из 4-х элементов с улиткой и пирамидальным бункером.
• Материал: углеродистая или нержавеющая сталь AISl304, AISl316L, AISl321, AISl430, AISl316Ti.
• Толщина металла: 2–8 мм.
• Давление: до 500 кгс/м² (5 кПа).
• Температура газа: до 400°С.
• Скорость газа: 2–6 м/с (в зависимости от абразивности пыли).
• Конфигурация: вертикальная установка, бункер пирамидальный, камера в виде улитки.

ПРИНЦИП РАБОТЫ ЦН-15У-650-4УП

Циклон ЦН-15У-650-4УП является инерционным пылеуловителем. Запыленный поток через патрубок входит в цилиндр и приобретает вращение. Под воздействием центробежной силы частицы перемещаются к стенкам и оседают в пирамидальном бункере. Очищенный воздух в центральной зоне поднимается вверх и удаляется через выхлопную трубу.

ЦЕНА И КУПИТЬ ЦИКЛОН ЦН-15У-650-4УП

На цену влияют: материал изготовления, толщина металла, количество элементов, наличие сборки и способ монтажа.

Производитель «Укрвентсистемы» предлагает циклоны в собранном или разобранном виде, что позволяет оптимизировать транспортные расходы и время монтажа. Возможна комплектация дополнительными элементами для обслуживания и теплоизоляции.

ПРЕИМУЩЕСТВА ЦН-15У-650-4УП

• Минимальные затраты на монтаж.
• Поставка в собранном виде, исключающая ошибки сборки.
• Быстрый монтаж и ввод в эксплуатацию.
• Возможность поставки в разобранном виде по желанию заказчика.
• Прочность и долговечность конструкции при высоких нагрузках и абразивной среде.
• Универсальность установки на всасывающих и нагнетательных трактах.

ЦН-15У-650-4УП из 4-х элементов с улиткой и пирамидальным бункером производства «Укрвентсистемы» — надёжное решение для промышленной очистки газов от твёрдых частиц. Применение качественных материалов, продуманная конструкция и удобство монтажа обеспечивают долгосрочную эксплуатацию оборудования при соблюдении условий эксплуатации и регулярном обслуживании. Групповой циклон ЦН-15У-650-4УП сочетает эффективность, простоту обслуживания и возможность адаптации под конкретные производственные задачи.
