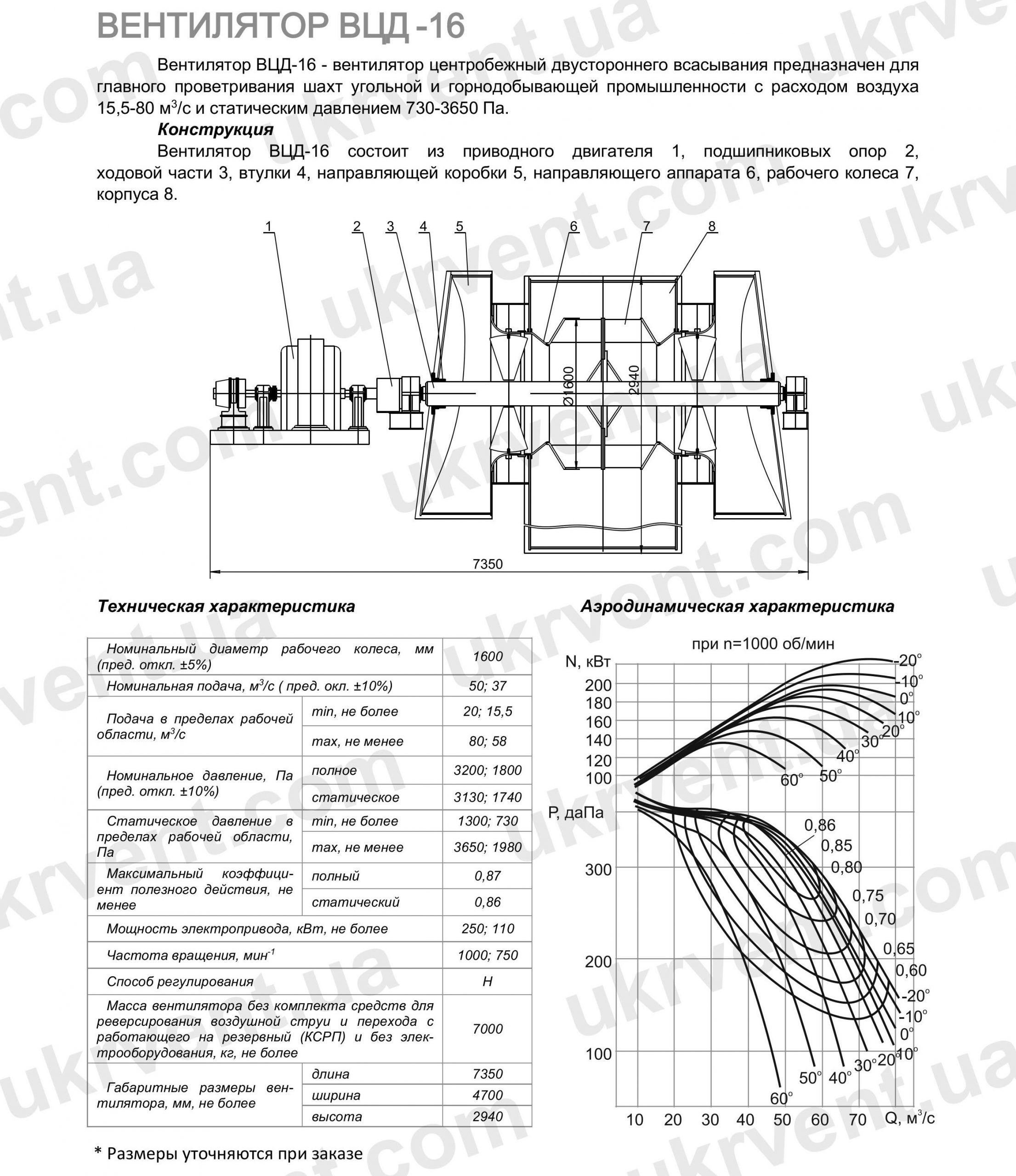

ВЦД-16 ВЕНТИЛЯТОРЫ ЦЕНТРОБЕЖНЫЕ ДВУХСТОРОННЕГО ВСАСЫВАНИЯ ГЛАВНОГО ПРОВЕТРИВАНИЯ: ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ЭКСПЛУАТАЦИОННЫЕ ОСОБЕННОСТИ

Вентиляторы главного проветривания ВЦ И ВЦД

Центробежные вентиляторы главного проветривания одностороннего всасывания ВЦ

Центробежные вентиляторы главного проветривания двухстороннего всасывания ВЦД

Вентиляторы центробежные ВЦД-16 производства «Укрвентсистемы» представляют собой шахтные установки двустороннего всасывания, предназначенные для организации главного проветривания угольных и горнодобывающих предприятий. Техническая реализация оборудования обеспечивает подачу воздуха с расходом от 15,5 до 80 м³/с и статическим давлением 730–3650 Па. Конструкция вентиляторов позволяет использовать их в различных промышленных системах, где необходима подача воздуха указанных параметров.

ОСНОВНОЕ НАЗНАЧЕНИЕ ВЕНТИЛЯТОРОВ ЦЕНТРОБЕЖНЫХ ВЦД-16

ВЦД-16 предназначены для создания надежной системы циркуляции воздуха в шахтах и промышленных объектах. Основное назначение заключается в организации главного проветривания, обеспечивающего безопасные условия труда, удаление вредных газов и поддержание нормативного микроклимата. Вентиляторы могут работать как при всасывающей, так и при нагнетательной схемах, что позволяет гибко интегрировать их в существующие системы вентиляции.

ПРИМЕНЕНИЕ ВЦД-16 ШАХТНЫХ ВЕНТИЛЯТОРОВ ГЛАВНОГО ПРОВЕТРИВАНИЯ

ВЦД-16 применяются преимущественно в угольной и горнодобывающей промышленности для вентиляции шахтных выработок. Возможна эксплуатация также на других промышленных объектах, требующих подачи воздуха с аналогичными параметрами. Вентиляторы выпускаются с различными способами регулирования характеристик:

Н – регулирование направляющим аппаратом;
В – регулирование изменением частоты вращения ротора;
Ф – регулирование изменением формы лопаток рабочего колеса.

Допускается комбинирование различных способов регулирования по требованию заказчика. Реверсирование воздушной струи осуществляется с помощью комплектов средств для реверсирования воздушной среды. ВЦД-16 изготавливаются правого и левого вращения согласно ГОСТ 5976-90.

ПРЕИМУЩЕСТВА ВЦД-16

Ключевые преимущества вентиляторов ВЦД-16 производства «Укрвентсистемы» заключаются в высокой эффективности и надежности конструкции. Использование импортных подшипниковых узлов, заполненных пластичной смазкой нового поколения, а также сферических роликоподшипников, обеспечивает долговечность оборудования и устойчивость к осевым нагрузкам. Реальный срок службы подшипников значительно превышает срок эксплуатации отечественных аналогов. Дополнительные преимущества включают:

высокий коэффициент полезного действия и механическую надежность;
возможность изменения эксплуатационных характеристик в процессе разработки шахт;
стабильность и надежность рабочих режимов;
безопасность работы и удобство обслуживания, полный доступ ко всем узлам вентилятора.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ШАХТНЫХ ГЛАВНОГО ПРОВЕТРИВАНИЯ ВЦД-16

	ВЦД-16
Номинальный диаметр рабочего колеса, мм (пред. откл. ±5%)	1600
Номинальная подача, м³/с (пред. окл. ±10%)	50; 37
Подача в пределах рабочей области, м³/с, min, не более	20; 15,5
Подача в пределах рабочей области, м³/с, max, не менее	80; 58
Номинальное полное давление, Па (пред. откл. ±10%)	3200; 1800
Номинальное статическое давление, Па (пред. откл. ±10%)	3130; 1740
Статическое давление в пределах рабочей области, Па, min, не более	1300; 730
Статическое давление в пределах рабочей области, Па, max, не менее	3650; 1980
Максимальный полный КПД, не менее	0,87
Максимальный статический КПД, не менее	0,86
Мощность электропривода, кВт, не более	250; 110
Частота вращения, мин^-1	1000; 750
Способ регулирования	Н
Масса вентилятора без комплекта средств для реверсирования воздушной струи и перехода с работающего на резервный (КСРП) и без электрооборудования, кг, не более	7000
Габаритные размеры вентилятора, мм, не более
длина	7350
ширина	4700
высота	2940

* Размеры уточняются при заказе

ЦЕНА И КУПИТЬ ВЦД-16 ВЕНТИЛЯТОРЫ ЦЕНТРОБЕЖНЫЕ ГЛАВНОГО ПРОВЕТРИВАНИЯ

Цена вентиляторов ВЦД-16 зависит от комплектации, способа регулирования, направления вращения и дополнительных опций, включая комплект средств для реверсирования воздушной струи. Производитель «Укрвентсистемы» предлагает прямые поставки, гарантийное и постгарантийное обслуживание. Возможна поставка вентиляторов с монтажом и пусконаладкой, а также консультации по подбору оптимальной комплектации под условия эксплуатации конкретного объекта. За счёт собственного производства доступны варианты исполнения с изменением лопастей рабочего колеса, частоты вращения и конструкции направляющих аппаратов.

ВЦД-16 — это надежное и долговечное техническое решение для главного проветривания шахт и промышленных объектов. Конструкция вентиляторов обеспечивает высокую эффективность, простоту обслуживания и длительный срок эксплуатации. Возможность адаптации рабочих характеристик, выбор схемы вращения и способы регулирования позволяют интегрировать оборудование в существующие системы вентиляции, обеспечивая безопасные и стабильные условия работы. Приобретение ВЦД-16 у производителя «Укрвентсистемы» гарантирует соответствие стандартам ГОСТ и надежность оборудования в любых эксплуатационных условиях.
