ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ НИЗКОГО ДАВЛЕНИЯ ВР-89-75-4 ПРОИЗВОДСТВА «УКРВЕНТСИСТЕМЫ»

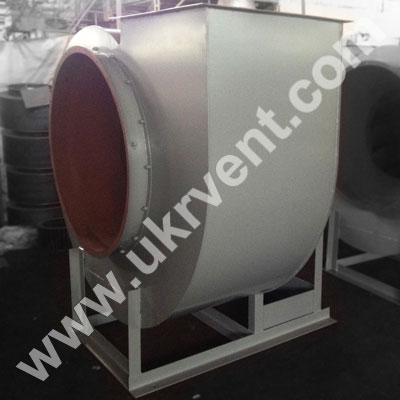

Вентилятор низкого давления ВР 88-75

ВР88-75ВЗ взрывозащищенный

Вентиляторы радиальные низкого давления ВР-89-75-4 производства «Укрвентсистемы» относятся к оборудованию общепромышленного назначения и применяются в системах перемещения воздуха и газовоздушных смесей. Конструкция вентиляторов данной серии разработана с учётом требований к надёжности, ремонтопригодности и возможности адаптации под конкретные условия эксплуатации и компоновку вентиляционных систем.

ОСНОВНОЕ НАЗНАЧЕНИЕ ВЕНТИЛЯТОРОВ РАДИАЛЬНЫХ НИЗКОГО ДАВЛЕНИЯ ВР-89-75-4

Вентиляторы ВР-89-75-4 предназначены для перемещения воздуха и газовоздушных смесей в системах:

вентиляции;
кондиционирования воздуха;
воздушного отопления;
других санитарно-производственных целях.

Оборудование применяется в стационарных системах, где требуется стабильная работа при низком давлении и заданных параметрах производительности.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРА РАДИАЛЬНОГО ВР-89-75-4

Вентиляторы ВР-89-75 рассчитаны на перемещение газовоздушных смесей с содержанием пыли и твёрдых примесей не более 0,1 г/м³. Эксплуатация допускается в составе инженерных систем при соблюдении установленных параметров рабочей среды и назначения конкретного исполнения вентилятора.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВР-89-75-4 ОБЩЕГО НАЗНАЧЕНИЯ

Обозначение-вентилятора	ВР-89-75-4	ВР-89-75-4	ВР-89-75-4	ВР-89-75-4	ВР-89-75-4	ВР-89-75-4	ВР-89-75-4	ВР-89-75-4	ВР-89-75-4	ВР-89-75-4	ВР-89-75-4	ВР-89-75-4	ВР-89-75-4	ВР-89-75-4	ВР-89-75-4
Исполнение	1	1	1	1	1	1	1	1	1	1	1	1	1	1	1
D/D_H	0,9	0,9	0,9	0,95	0,95	0,95	1	1	1	1,05	1,05	1,05	1,1	1,1	1,1
Тип электро двигателя	АИРМ, АИР	АИР	АИР, АД	АИРМ, АИР	АИР	АИРМ, АИР, 4АМА	АИРМ, АИР	АИР	АИРМ, АИР, 4АМА	АИР	АИР, АД	АД, АИРУ, АК, 5АМ	АИР	АИР, АД	5АМУ, АИРМ, АД
N_дв, кВт	0,18	0,55	3	0,18	0,55	4	0,18	0,55	4	0,25	1,1	7,5	0,37	1,1	11
n_дв, об/мин	1000	1500	3000	1000	1500	3000	1000	1500	3000	1000	1500	3000	1000	1500	3000
n_рк, об/мин	885	1365	2865	885	1365	2880	885	1365	2880	860	1420	2900	910	1420	2930
Производительность η_max, 10³м³/час	1,46	2,31	4,87	1,63	2,5	5,28	1,83	2,81	5,9	1,8	2,93	6,06	1,85	2,95	6,15
Производительность в рабочей зоне, 10³м³/час	1,09-2,20	1,72-3,44	3,63-7,30	1,01-2,40	1,56-3,70	3,28-7,80	1,01-2,43	1,55-3,72	3,26-7,82	1,12-2,64	1,82-4,10	3,78-8,90	1,12-2,95	1,79-4,70	3,73-9,75
Полное давление η_max, Па	120	293	1283	158	373	1643	161	376	1630	207	550	2367	268	672	2842
Полное давление в рабочей зоне, Па	141-53	346-130	1517-572	173-72	407-171	1794-752	197-87	461-203	1999-882	224-121	596-293	2564-1384	294-132	737-331	3116-1390
Масса вентилятора, кг	46,1	48,8	67,6	46,1	48,8	67,5	46,1	48,8	67,5	47	52,4	88,5	48,6	52,4	117
Тип виброизоляторов	ДО39	ДО39	ДО39	ДО39	ДО39	ДО39	ДО39	ДО39	ДО39	ДО39	ДО39	ДО39	ДО39	ДО39	ДО40
Количество виброизоляторов	4	4	4	4	4	4	4	4	4	4	4	4	4	4	4

АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВР 89-75 №4 ИЗМЕРЕНЫ СО СТОРОНЫ НАГНЕТАНИЯ В РЕЖИМЕ МАКСИМАЛЬНОГО КПД

Условное обозначение	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности дБ, не более	Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц
Условное обозначение	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности дБ, не более	63	125	250	500	1000	2000	4000	8000
ВР 89-75 №4	885	77	64	67	75	68	66	64	56	47
ВР 89-75 №4	1365	84	71	74	82	75	73	71	63	54
ВР 89-75 №4	2880	100	87	90	98	91	89	87	79	71

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ВР-89-75-4

Вентиляторы ВР-89-75-4 изготавливаются с правым и левым направлением вращения. Направление вращения определяется со стороны всасывания воздуха: при вращении рабочего колеса по часовой стрелке вентилятор считается правым, при вращении против часовой стрелки — левым.

Конструкция предусматривает возможность изменения угла поворота улитки, что упрощает монтаж вентилятора и подвод воздуховодов.

По конструктивному исполнению вентиляторы изготавливаются:

Исполнение 1 — вентилятор одностороннего всасывания, рабочее колесо закреплено непосредственно на валу электродвигателя.

Рабочее колесо может изготавливаться с коэффициентом диаметра от Dн до 1,1Dн согласно ДСТУ 2549-94: 0,9Dн; 0,95Dн; 1,05Dн; 1,1Dн.

Материалы изготовления:

углеродистая сталь Ст3 — стандартное исполнение;
нержавеющие стали AISI 304, AISI 316L, AISI 321, AISI 430, AISI 316Ti — для эксплуатации в условиях повышенной агрессивности рабочей среды.

Вентиляторы выпускаются в исполнениях:

ОН — общего назначения с общепромышленным двигателем;
ВЗ — взрывозащищённый из разнородных металлов со взрывозащищённым двигателем;
ВЗпч — взрывозащищённый из разнородных металлов, проточная часть, с общепромышленным двигателем.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ РАДИАЛЬНЫХ НИЗКОГО ДАВЛЕНИЯ ВР-89-75-4

Конструкция вентиляторов ВР-89-75-4 обеспечивает:

надёжность и устойчивость при длительной эксплуатации;
увеличенную производительность в своём классе;
низкие эксплуатационные затраты;
высокое качество применяемых материалов;
доступную стоимость оборудования при промышленном исполнении.

ЦЕНА И КУПИТЬ ВР-89-75-4

Цена вентиляторов ВР-89-75-4 зависит от выбранного исполнения, материала изготовления, типа привода, коэффициента рабочего колеса и категории взрывозащиты. Существенное влияние на стоимость оказывает применение нержавеющих сталей и исполнений ВЗ и ВЗпч.

У производителя «Укрвентсистемы» возможно заказать вентиляторы ВР-89-75-4 в необходимом конструктивном и материальном исполнении, адаптированном под условия конкретного объекта и требования проектной документации.

Вентиляторы радиальные низкого давления ВР-89-75-4 производства «Укрвентсистемы» представляют собой универсальное решение для систем вентиляции и кондиционирования различного назначения. Конструктивная вариативность, выбор материалов и исполнений позволяет применять данные вентиляторы в широком спектре промышленных и коммерческих объектов при соблюдении заданных условий эксплуатации.
