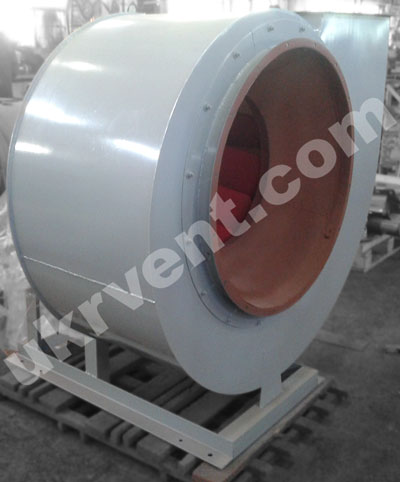

ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ НИЗКОГО ДАВЛЕНИЯ ВЕНТИЛЯТОРЫ ВР-89-75-8 ПРОИЗВОДСТВА «УКРВЕНТСИСТЕМЫ»

Вентилятор низкого давления ВР 88-75

ВР88-75ВЗ взрывозащищенный

Вентиляторы радиальные низкого давления ВР-89-75-8 производства «Укрвентсистемы» предназначены для применения в составе систем вентиляции, кондиционирования и воздушного отопления. Конструкция вентилятора соответствует требованиям промышленной эксплуатации и ориентирована на стабильную работу при перемещении газовоздушных смесей с ограниченным содержанием твердых примесей. Серия ВР-89-75-8 относится к центробежным вентиляторам общего и специального назначения и изготавливается в нескольких вариантах исполнения в зависимости от условий эксплуатации.

ОСНОВНОЕ НАЗНАЧЕНИЕ ВЕНТИЛЯТОРОВ РАДИАЛЬНЫХ НИЗКОГО ДАВЛЕНИЯ ВР-89-75-8

Основное назначение вентиляторов ВР-89-75-8 заключается в перемещении воздуха и газовоздушных смесей в составе инженерных систем. Вентиляторы применяются в системах кондиционирования воздуха, вентиляции, воздушного отопления, а также для других санитарно-производственных целей. Конструктивное исполнение обеспечивает возможность интеграции вентилятора в различные схемы воздуховодов и технологические процессы.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРА РАДИАЛЬНОГО ВР-89-75-8

Вентиляторы ВР-89-75 предназначены для перемещения газовоздушных смесей с содержанием пыли и твердых примесей не более 0,1 г/м³. Эксплуатация допускается в системах промышленного и гражданского назначения при соблюдении требований к составу перемещаемой среды. Выбор материала исполнения определяется агрессивностью рабочей среды и условиями эксплуатации.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ВР-89-75-8

Вентиляторы ВР-89-75-8 изготавливаются с правым и левым направлением вращения. Направление вращения определяется со стороны всасывания воздуха: при вращении рабочего колеса по часовой стрелке вентилятор считается правым, при вращении против часовой стрелки — левым.

Конструкция вентилятора предусматривает возможность изменения угла поворота улитки, что упрощает монтаж оборудования и присоединение воздуховодов.

Материал изготовления: углеродистая сталь Ст3, а также нержавеющие стали AISI304, AISI316L, AISI321, AISI430, AISI316Ti.

Углеродистая сталь применяется в стандартном исполнении. Нержавеющая сталь используется при работе вентилятора в условиях повышенной агрессивности рабочей среды.

Вентиляторы ВР-89-75-8 изготавливаются в исполнении 1 и исполнении 5.
Исполнение 1 — вентилятор одностороннего всасывания с рабочим колесом, закреплённым непосредственно на валу электродвигателя.
Исполнение 5 — передача крутящего момента от электродвигателя на рабочее колесо осуществляется через клино-ременную передачу и подшипниковый узел.
Диаметр рабочего колеса может варьироваться от Dн до 1,1Dн в соответствии с ДСТУ2549-94. Применяются коэффициенты 0,9Dн, 0,95Dн, 1,05Dн, 1,1Dн для корректировки давления и производительности.
Вентиляторы изготавливаются в исполнениях ОН, ВЗ, ВЗпч.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ РАДИАЛЬНЫХ НИЗКОГО ДАВЛЕНИЯ ВР-89-75-8

Конструкция вентиляторов ВР-89-75-8 отличается надежностью и технологической простотой. Применение проверенных конструктивных решений обеспечивает стабильную производительность и сниженные эксплуатационные затраты. Использование углеродистых и нержавеющих сталей позволяет адаптировать вентилятор под конкретные условия эксплуатации без изменения базовой конструкции.

ЦЕНА И КУПИТЬ ВР-89-75-8

Цена вентиляторов ВР-89-75-8 формируется в зависимости от материала изготовления, варианта исполнения, типа привода, коэффициента рабочего колеса и исполнения по взрывозащите. Производитель «Укрвентсистемы» осуществляет изготовление вентиляторов под технические требования заказчика. У производителя можно купить вентиляторы ВР-89-75-8 в стандартном и специальном исполнении с подбором конструктивных параметров под конкретную задачу.

Вентиляторы радиальные низкого давления ВР-89-75-8 производства «Укрвентсистемы» представляют собой промышленное вентиляционное оборудование с широкими возможностями адаптации к условиям эксплуатации. Разнообразие исполнений, материалов и конструктивных решений обеспечивает применение вентиляторов в системах вентиляции и кондиционирования различного назначения.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВР 89-75 №8 ОБЩЕГО НАЗНАЧЕНИЯ

Обозначение-вентилятора	ВР-89-75-8	ВР-89-75-8	ВР-89-75-8	ВР-89-75-8	ВР-89-75-8	ВР-89-75-8	ВР-89-75-8	ВР-89-75-8	ВР-89-75-8	ВР-89-75-8	ВР-89-75-8	ВР-89-75-8	ВР-89-75-8
Исполнение	1	1	1	1	1	5	5	1	5	1	1	1	1
D/D_H	0,9	0,9	0,95	0,95	1	1	1	1	1	1,05	1,05	1,1	1,1
Тип электро двигателя	4АМУ, 4АМА	АИРУ, 5АМ, АК	АИРУ, 5АМ	5АМУ,АИРМ,АД	АИРУ, 5АМ	АИР, 4 АМ А	АИРУ, 5АМ, АК	5АМУ, АИРМ, АД	5АМУ, АИРМ, АД	АИРУ, 5АМ	5АМУ, АИРМ, АД	5АМУ, АИРМ	5АМУ, 5А
N_дв, кВт	1,5	3	2,2	5,5	2,2	2,2	3	5,5	11	3	7,5	4	11
n_дв, об/мин	750	1000	750	1000	750	1000	1000	1000	1500	750	1000	750	1000
n_рк, об/мин	710	950	710	960	710	670	785	960	1190	710	960	698	965
Производительность η_max, 10³м³/час	9,3	12,43	1019	13,78	11,75	11,08	12,99	15,89	19,7	11,79	15,93	11,37	15,72
Производительность в рабочей зоне, 10³м³/час	6,76-13,97	9,04-18,68	6,42-15,18	8,68-20,53	6,49-15,20	6,12-14,34	7,17-16,81	8,76-20,54	10,87-25,47	7,53-17,40	10,19-23,55	7,03-18,2	9,72-25,23
Полное давление η_max, Па	320	573	424	776	433	385	529	790	1213	573	1048	646	1286
Полное давление в рабочей зоне, Па	377-148	675-264	456-198	834-363	525-233	466-207	642-285	958-426	1470-653	639-344	1166-628	704-319	1347-610
Масса вентилятора, кг	247,5	267	268	292	268	365,5	382	292	422,5	273	305	292	348
Тип виброизоляторов	ДО42	ДО42	ДО42	ДО42	ДО42	ДО42	ДО42	ДО42	ДО42	ДО42	ДО42	ДО42	ДО42
Количество виброизоляторов	4	4	4	4	4	6	6	4	6	4	4	4	4

АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВР 89-75 №8 ИЗМЕРЕНЫ СО СТОРОНЫ НАГНЕТАНИЯ В РЕЖИМЕ МАКСИМАЛЬНОГО КПД

Условное обозначение	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности дБ, не более	Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц
Условное обозначение	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности дБ, не более	63	125	250	500	1000	2000	4000	8000
ВР 89-75 №8	710	92	79	82	90	83	81	79	71	62
ВР 89-75 №8	670	91	78	81	89	82	80	78	70	61
ВР 89-75 №8	785	95	82	85	93	86	84	82	74	65
ВР 89-75 №8	960	100	87	90	98	91	89	87	79	70
ВР 89-75 №8	1095	104	90	93	101	94	92	90	82	73
ВР 89-75 №8	1190	106	93	96	104	97	95	93	85	76
