ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ НИЗКОГО ДАВЛЕНИЯ ВР 89-75 №2,5

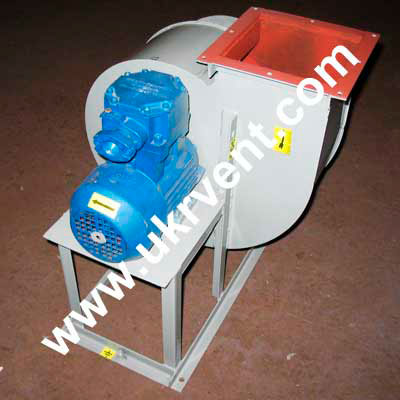

Вентилятор низкого давления ВР 88-75

ВР88-75ВЗ взрывозащищенный

Вентиляторы радиальные низкого давления ВР 89-75 №2,5 производства «Укрвентсистемы» предназначены для применения в системах вентиляции и кондиционирования воздуха различного назначения. Конструкция вентиляторов выполнена в соответствии с требованиями промышленной эксплуатации и ориентирована на стабильную работу в санитарно-производственных системах. Исполнение, материалы и конструктивные решения подбираются с учетом условий эксплуатации и требований объекта.

ОСНОВНОЕ НАЗНАЧЕНИЕ ВЕНТИЛЯТОРОВ РАДИАЛЬНЫХ НИЗКОГО ДАВЛЕНИЯ ВР 89-75 №2,5

Вентиляторы ВР 89-75 №2,5 предназначены для перемещения газовоздушных смесей в системах вентиляции, кондиционирования воздуха и воздушного отопления. Оборудование применяется для обеспечения воздухообмена в производственных, общественных и жилых зданиях, а также для решения других санитарно-производственных задач. Конструкция вентилятора позволяет использовать его в составе стационарных вентиляционных установок различной компоновки.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРА РАДИАЛЬНОГО ВР 89-75 №2,5

Вентиляторы ВР 89-75 предназначены для перемещения газовоздушных смесей с содержанием пыли и твердых примесей не более 0,1 г/м³. Эксплуатация вентиляторов допускается в составе систем вентиляции и кондиционирования при соблюдении требований к составу перемещаемой среды и корректном подборе исполнения по материалу и типу привода.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ВР 89-75 №2,5

Вентиляторы ВР 89-75 №2,5 изготавливаются с правым и левым направлением вращения. Направление вращения определяется со стороны всасывания воздуха: при вращении рабочего колеса по часовой стрелке вентилятор считается правым, при вращении против часовой стрелки — левым.

Конструкция вентилятора предусматривает возможность изменения угла поворота улитки, что упрощает монтаж вентилятора и подключение воздуховодов.

По материалу изготовления вентиляторы выполняются из углеродистой стали Ст3, а также из нержавеющих сталей AISI 304, AISI 316L, AISI 321, AISI 430, AISI 316Ti. Углеродистая сталь применяется в стандартном исполнении, нержавеющая сталь используется при эксплуатации в условиях повышенной агрессивности рабочей среды.

ВР 89-75 изготавливаются в исполнениях 1 . Исполнение 1 — вентилятор одностороннего всасывания с рабочим колесом, закрепленным непосредственно на валу электродвигателя.

Диаметр рабочего колеса может изменяться в пределах от Dн до 1,1Dн в соответствии с ДСТУ 2549-94. Применяются коэффициенты 0,9Dн, 0,95Dн, 1,05Dн и 1,1Dн для корректировки давления и производительности.

Вентиляторы выпускаются в исполнениях ОН, ВЗ и ВЗпч.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ РАДИАЛЬНЫХ НИЗКОГО ДАВЛЕНИЯ ВР 89-75 №2,5

Конструкция вентиляторов ВР 89-75 №2,5 отличается надежностью и технологической простотой. Применение качественных материалов обеспечивает стабильную работу оборудования. Возможность изменения угла поворота улитки повышает удобство монтажа. Использование различных исполнений и материалов позволяет адаптировать вентилятор под конкретные условия эксплуатации при сохранении низких эксплуатационных затрат.

ЦЕНА И КУПИТЬ ВР 89-75 №2,5

Цена вентиляторов ВР 89-75 №2,5 зависит от варианта исполнения, материала изготовления, типа привода, направления вращения и диаметра рабочего колеса. На стоимость также влияет выбор исполнения ОН, ВЗ или ВЗпч. Производитель «Укрвентсистемы» изготавливает вентиляторы по техническому заданию заказчика с учетом требований конкретного объекта. У производителя можно купить вентиляторы в стандартном и специализированном исполнении, а также получить оборудование, адаптированное под условия эксплуатации.

Вентиляторы радиальные низкого давления ВР 89-75 №2,5 производства «Укрвентсистемы» являются технически выверенным решением для систем вентиляции и кондиционирования. Конструктивная надежность, вариативность исполнения и соответствие условиям промышленной эксплуатации обеспечивают их применение в широком спектре санитарно-производственных систем.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВР-89-75-2,5 ОБЩЕГО НАЗНАЧЕНИЯ

Обозначение-вентилятора	ВР-89-75-2,5	ВР-89-75-2,5	ВР-89-75-2,5	ВР-89-75-2,5	ВР-89-75-2,5	ВР-89-75-2,5	ВР-89-75-2,5	ВР-89-75-2,5	ВР-89-75-2,5	ВР-89-75-2,5
Исполнение	1	1	1	1	1	1	1	1	1	1
D/D_H	0,9	0,9	0,95	0,95	1	1	1,05	1,05	1,1	1,1
Тип электро двигателя	АДТ, АИР	АИРМ, АИР	АДТ, АИР	АИРМ, АИР	АДТ, АИР	АИРМ, АИР	АДТ, АИР	АИР	АДТ, АИР	АИР
N_дв, кВт	0,12	0,37	0,12	0,55	0,12	0,55	0,12	0,75	0,12	0,75
n_дв, об/мин	1500	3000	1500	3000	1500	3000	1500	3000	1500	3000
n_рк, об/мин	1350	2810	1350	2730	1350	2730	1350	2850	1350	2850
Производительность η_max, 10³м³/час	0,54	1,15	0,6	1,22	0,69	1,4	0,67	1,43	0,68	1,45
Производительность в рабочей зоне, 10³м³/час	0,40-0,81	0,85-1,73	0,38-0,88	0,77-1,79	0,38-0,89	0,77-1,81	0,42-0,97	0,90-2,06	0,42-1,08	0,89-2,29
Полное давление η_max, Па	103	450	138	573	138	545	185	817	211	959
Полное давление в рабочей зоне, Па	120-47	525-204	149-63	620-263	168-74	668-293	202-108	894-478	231-102	1055-464
Масса вентилятора, кг	24,7	26,5	24,7	27,6	24,7	27,6	24,7	29,1	24,7	29,1
Тип виброизоляторов	ДО38	ДО38	ДО38	ДО38	ДО38	ДО38	ДО38	ДО38	ДО38	ДО38
Количество виброизоляторов	4	4	4	4	4	4	4	4	4	4

АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВР 89-75 ВР 89-75 №2,5 ИЗМЕРЕНЫ СО СТОРОНЫ НАГНЕТАНИЯ В РЕЖИМЕ МАКСИМАЛЬНОГО КПД

Условное обозначение	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности дБ, не более	Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц
Условное обозначение	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности дБ, не более	63	125	250	500	1000	2000	4000	8000
ВР 89-75 №2,5	1350	70	57	60	68	61	59	57	49	40
ВР 89-75 №2,5	2730	88	75	78	86	79	77	75	67	58
