ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ НИЗКОГО ДАВЛЕНИЯ ВР89-76 ПРОИЗВОДСТВА «УКРВЕНТСИСТЕМЫ»

ВР 89-76 Вентилятор низкого давления

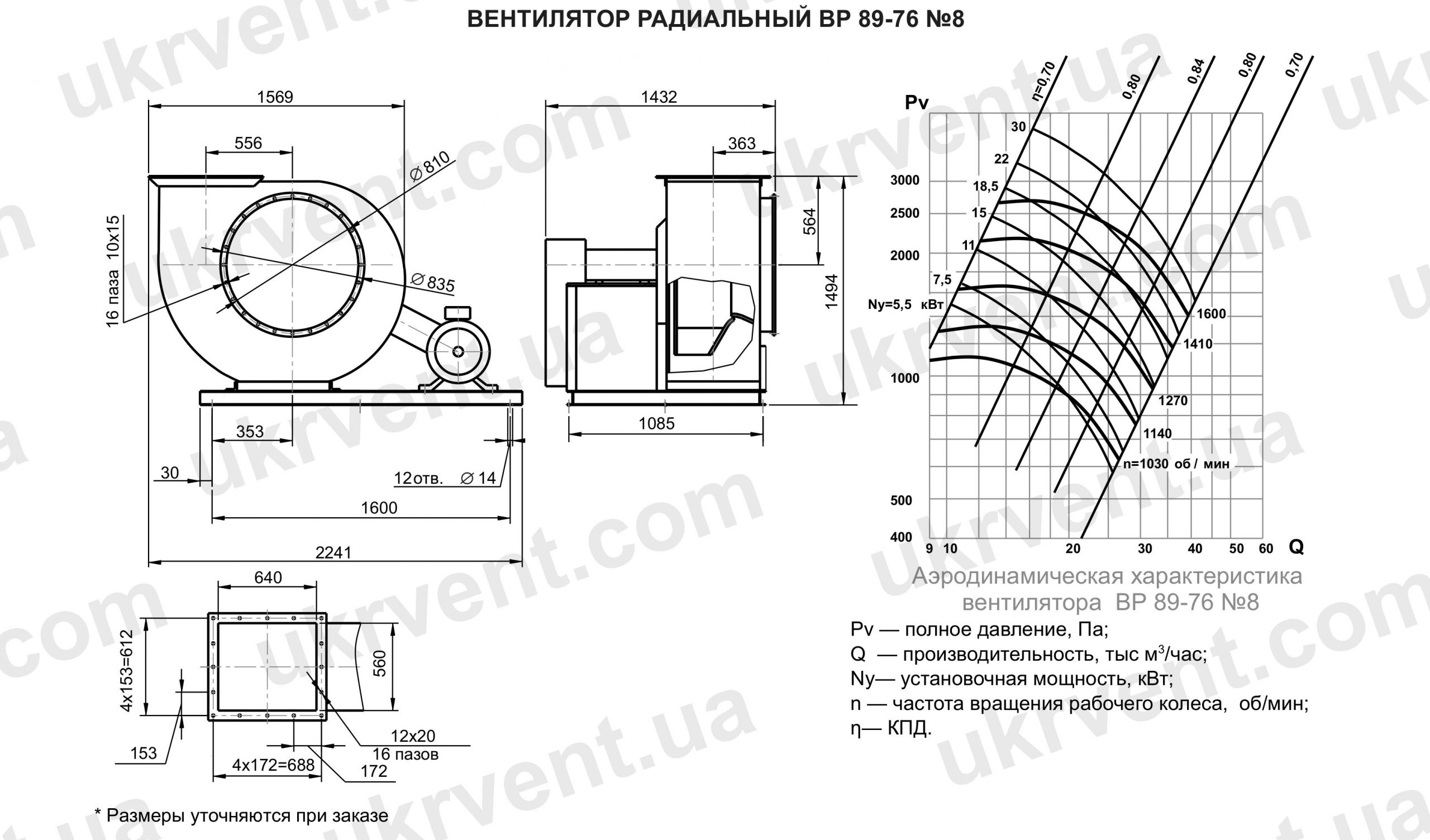

ВР 89-76 №8

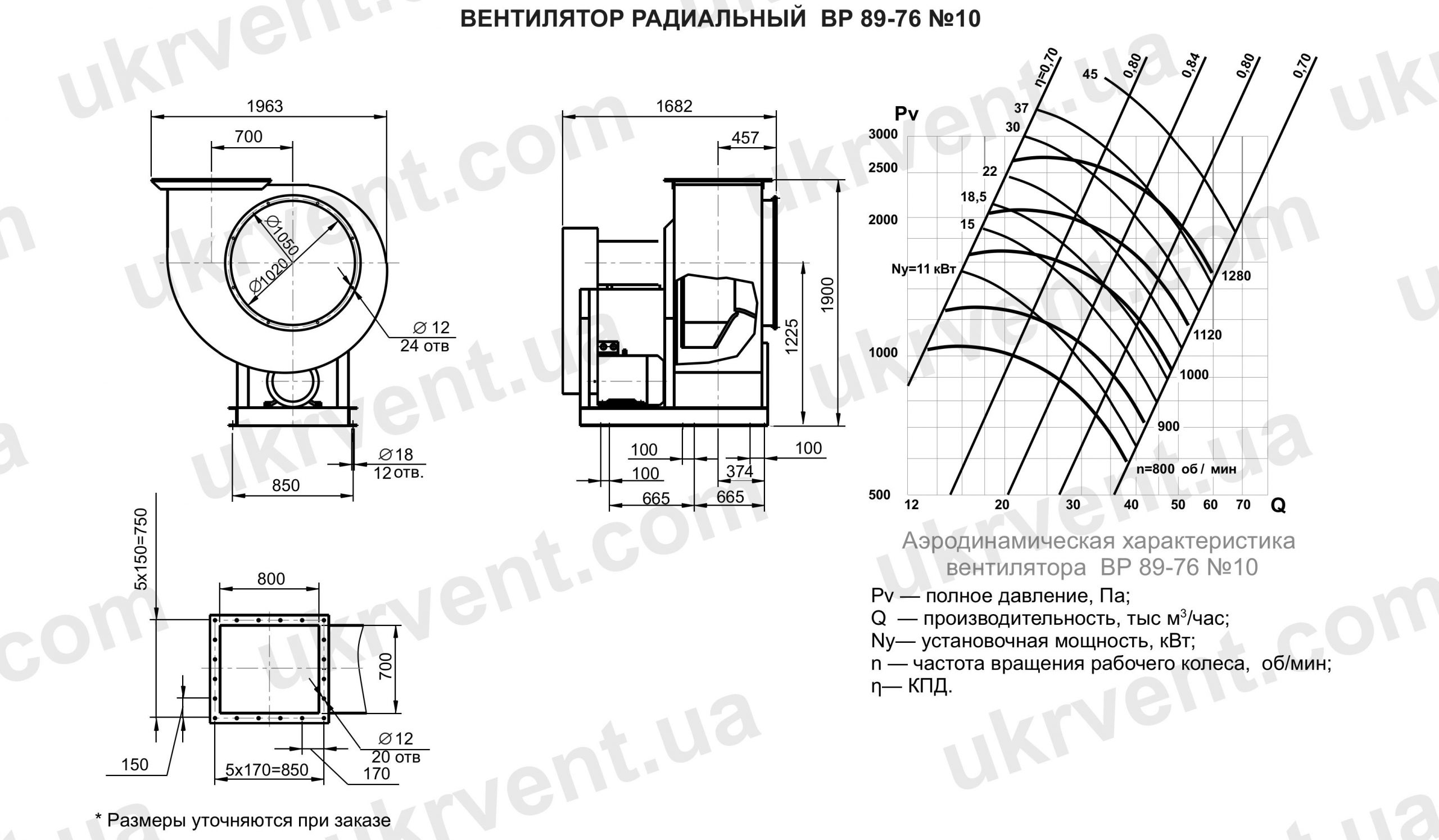

ВР 89-76 №10
ВР 89-76 №12,5
ВР 89-76 №14
ВР 89-76 №16
ВР 89-76 №20

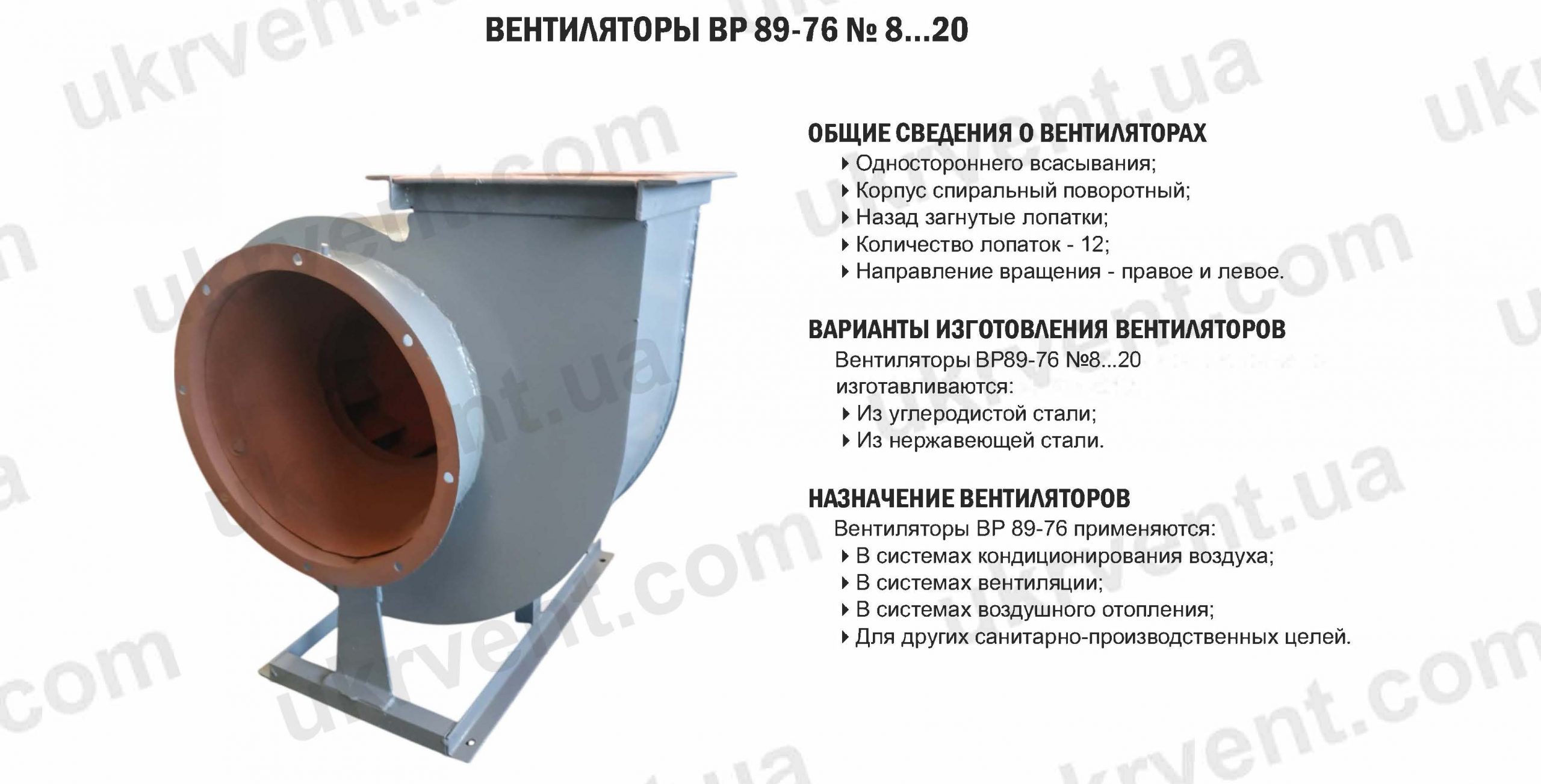

ВР89-76 представляет собой радиальный вентилятор низкого давления, предназначенный для перемещения воздуха и газовоздушных потоков в производственных, коммерческих и бытовых системах. Конструкция обеспечивает надёжность работы, возможность эксплуатации в стандартных и агрессивных средах, а также соответствие промышленным требованиям по безопасности и долговечности.

ОСНОВНОЕ НАЗНАЧЕНИЕ ВЕНТИЛЯТОРА РАДИАЛЬНОГО НИЗКОГО ДАВЛЕНИЯ ВР89-76

ВР89-76 используется в следующих системах:

кондиционирования воздуха;
вентиляции производственных и коммерческих объектов;
воздушного отопления;
санитарно-производительных процессов.

Установка вентиляторов возможна на:

агропромышленных комплексах, включая элеваторы;
производственных цехах и промышленных помещениях;
торговых центрах, магазинах;
частных домах и квартирах;
офисных зданиях, ресторанах и объектах общественного питания.

ПРИНЦИП РАБОТЫ ВЕНТИЛЯТОРА РАДИАЛЬНОГО ВР89-76

Электродвигатель передаёт механическую энергию на рабочее колесо вентилятора. Рабочее колесо центробежного типа, вращаясь, засасывает воздух через входное отверстие. Воздух движется от центра к периферии и выбрасывается лопатками в выходное отверстие спирального корпуса перпендикулярно к оси всасывания.

Рабочее колесо ВР89-76 имеет 12 назад загнутых лопаток. Направление вращения определяется со стороны всасывания: правое — по часовой стрелке, левое — против часовой. Такая конструкция обеспечивает равномерное давление и стабильный поток воздуха.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ВР89-76

Материал корпуса и рабочего колеса:

углеродистая сталь Ст3 — стандартное исполнение;
нержавеющие стали AISI 304, 316L, 321, 430, 316Ti — для агрессивных сред.

Исполнения вентилятора:

ОН — общего назначения с общепромышленным двигателем;
Вз — взрывозащищённый с соответствующим двигателем;
ВЗпч — взрывозащищённый, проточная часть с общепромышленным двигателем.

Всего вентиляторы ВР89-76 выпускаются в пяти исполнениях. Исполнение 5 предусматривает передачу крутящего момента через клино-ременную систему и подшипниковый узел, что увеличивает ресурс и снижает вибрацию.

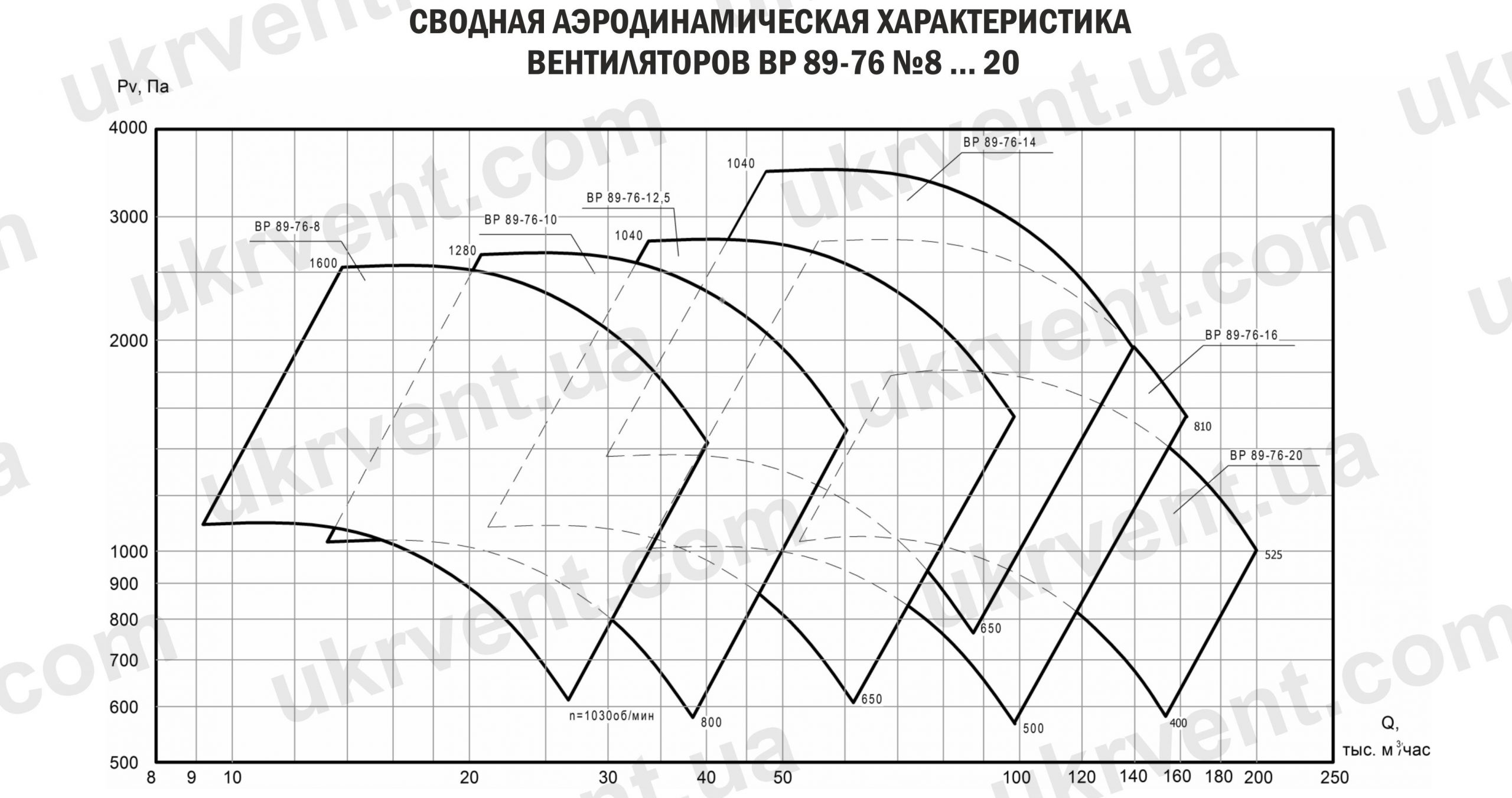

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВР 89-76 ОБЩЕГО НАЗНАЧЕНИЯ

Обозначение вентилятора	Исполнение	Тип электродвигателя	N_дв, кВт	n_дв, об/мин	n_рк, об/мин	Производительность η_max, 10³м³/час	Производительность в рабочей зоне, 10³м³/час	Полное давление η_max, Па	Полное давление в рабочей зоне, Па	Масса вентилятора, кг
ВР89-76-8	5	5АМУ, АИРМ, АД	7,5	1000	1030	18,57	10,00-26,58	939	1114-624	710
ВР89-76-8	5	5АМУ, 5А	11	1000	1140	20,31	11,20-29,24	1131	1323-760	743
ВР89-76-8	5	5АМУ, 5А	15	1500	1270	22,51	12,13-32,22	1400	1662-929	738
ВР89-76-8	5	4АМУ, АИР	22	1500	1410	25,36	13,23-35,20	1793	2174-1212	828
ВР89-76-8	5	4АМУ, АИР	30	1500	1600	27,9	14,28-37,98	2187	2887-1498	808
ВР89-76-10	5	5АМУ, 5А	11	1000	800	26,71	13,30-38,01	887	1050-589	768
ВР89-76-10	5	5АМУ, 5А	15	1000	900	29,31	14,60-41,72	1078	1276-716	788
ВР89-76-10	5	4АМУ, 5А	22	1000	1000	33,51	16,69-47,70	1427	1689-949	853
ВР89-76-10	5	4АМУ, 5А	30	1000	1120	36,96	18,41-52,61	1753	2075-1165	888
ВР89-76-10	5	4АМУ, 5А	45	1500	1280	41,89	20,86-59,63	2279	2697-1515	903
ВР89-76-12,5	5	4АМУ, АИР	18,5	1000	650	42,72	21,10-62,12	931	1085-616	1020
ВР89-76-12,5	5	4АМУ, 5А	22	1000	690	45,34	22,40-65,94	1049	1223-694	1085
ВР89-76-12,5	5	4АМУ, 5А	30	1000	760	49,94	24,67-72,63	1272	1484-843	1100
ВР89-76-12,5	5	4АМУ, 5А	37	1000	820	53,89	26,61-78,36	1481	1727-981	1156
ВР89-76-12,5	5	4АМУ, 5АМ	45	1000	880	57,83	28,56-84,09	1706	1989-1130	1288
ВР89-76-12,5	5	4АМУ, 5АМ	55	1000	940	61,77	30,51-89,83	1947	2270-1289	1325
ВР89-76-12,5	5	4АМУ, 5АМ	75	1000	1040	68,35	33,76-99,38	2383	2778-1578	1418
ВР89-76-14	5	4АМУ, АИР	30	1000	650	61	30-88	1164	1372,7-783,3	2106
ВР89-76-14	5	4АМУ, АИР	37	1000	690	66	32-94	1327	1540-872,3	2169
ВР89-76-14	5	4АМУ, АИР	45	1000	760	71,5	35-102,5	1600	1854-1061	2301
ВР89-76-14	5	4АМУ, АИР	55	1000	810	77	38,5-100,5	1853	2170-2253	2341
ВР89-76-14	5	4АМУ, АИР	75	1000	880	82	41-117	2169	2500-1430	2431
ВР89-76-14	5	4АМУ, АИР	90	1000	940	88	43-125	2467	2840-1602	2566
ВР89-76-14	5	4АМУ, АИР	132	1000	1040	97	47,8-138	3000	3500-1990	2911
ВР89-76-16	5	4АМУ, 5АМ	132	1000	810	112	55-163	2385	2850-1575	3400
ВР89-76-16	5	4АМУ, 5АМ	90	1000	750	105	52-151	2051	2390-1354,5	3055
ВР89-76-16	5	4АМУ, 5АМ	75	1000	650	90.4	44,8-130,4	1526	1780-1008	2920
ВР89-76-16	5	4АМУ, 5А	30	1000	500	68	34-97,8	883	1035-583	2595
ВР89-76-20	5	4АМУ, 5АМ	55	1000	465	120	60-170	1170	1350-750	3677
ВР89-76-20	5	4АМУ, 5АМ	75	1000	525	139	68-195	1500	1750-950	3767

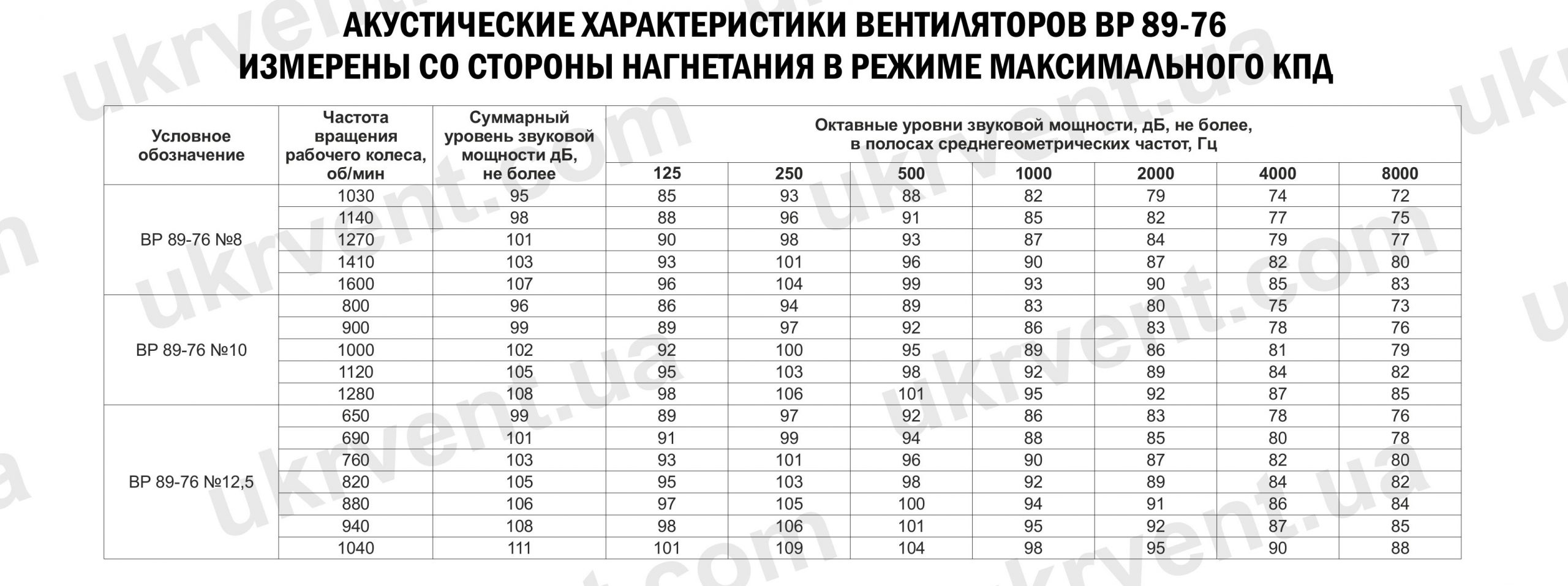

АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВР 89-76 ИЗМЕРЕНЫ СО СТОРОНЫ НАГНЕТАНИЯ В РЕЖИМЕ МАКСИМАЛЬНОГО КПД

Условное обозначение	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности дБ, не более	Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц
Условное обозначение	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности дБ, не более	125	250	500	1000	2000	4000	8000
ВР 89-76 №8	1030	95	85	93	88	82	79	74	72
ВР 89-76 №8	1140	98	88	96	91	85	82	77	75
ВР 89-76 №8	1270	101	90	98	93	87	84	79	77
ВР 89-76 №8	1410	103	93	101	96	90	87	82	80
ВР 89-76 №8	1600	107	96	104	99	93	90	85	83
ВР 89-76 №10	800	96	86	94	89	83	80	75	73
ВР 89-76 №10	900	99	89	97	92	86	83	78	76
ВР 89-76 №10	1000	102	92	100	95	89	86	81	79
ВР 89-76 №10	1120	105	95	103	98	92	89	84	82
ВР 89-76 №10	1280	108	98	106	101	95	92	87	85
ВР 89-76 №12,5	650	99	89	97	92	86	83	78	76
ВР 89-76 №12,5	690	101	91	99	94	88	85	80	78
ВР 89-76 №12,5	760	103	93	101	96	90	87	82	80
ВР 89-76 №12,5	820	105	95	103	98	92	89	84	82
ВР 89-76 №12,5	880	106	97	105	100	94	91	86	84
ВР 89-76 №12,5	940	108	98	106	101	95	92	87	85
ВР 89-76 №12,5	1040	111	101	109	104	98	95	90	88

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРА ВР89-76

Технические преимущества ВР89-76:

надёжность конструкции благодаря спиральному корпусу и прочному рабочему колесу;
универсальность применения в разных климатических и технологических условиях;
выбор материала корпуса и рабочего колеса для агрессивной среды;
возможность эксплуатации во взрывоопасных зонах;
варианты исполнения с клино-ременной передачей, снижающей нагрузку на электродвигатель.

Эти характеристики делают ВР89-76 эффективным решением для промышленных и коммерческих объектов с требованием стабильного потока воздуха при низком давлении.

ЦЕНА И КУПИТЬ ВР89-76

На стоимость вентилятора влияют:

материал корпуса и рабочего колеса;
тип исполнения (ОН, Вз, ВЗпч);
комплектация передачи крутящего момента и подшипникового узла;
наличие опций, включая направление вращения.

Приобретение у производителя «Укрвентсистемы» гарантирует соблюдение технических стандартов, сертификацию и точное соответствие выбранной комплектации. Возможна консультация по подбору исполнения и материала под конкретные условия эксплуатации.

ВР89-76 обеспечивает эффективное перемещение воздуха в системах вентиляции, кондиционирования и воздушного отопления. Конструкторские решения, выбор материала и вариантов исполнения позволяют использовать вентилятор в стандартных и агрессивных средах, а также в зонах с повышенной опасностью. Прямое приобретение у производителя гарантирует техническое соответствие и надёжность эксплуатации.
