ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ ИЗ ТИТАНОВЫХ СПЛАВОВ В-Ц4-75 № 5К и 6,3К ДЛЯ АГРЕССИВНЫХ ГАЗОВОЗДУШНЫХ СРЕД

Вентиляторы радиальные из титановых сплавов В-Ц4-75 №5К и 6,3К
В-Ц4-75 №5К
В-Ц4-75 №6,3К

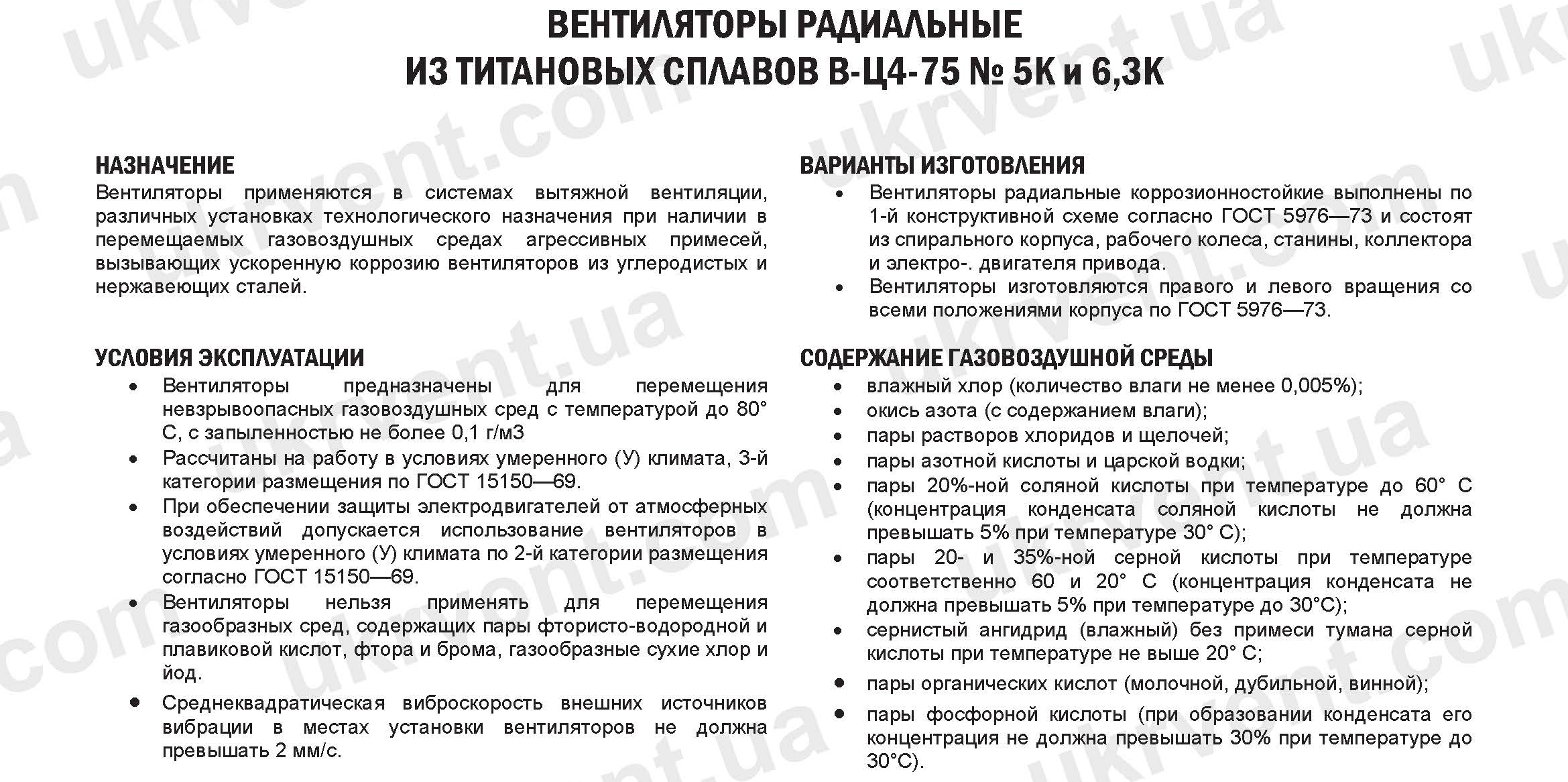

Вентиляторы радиальные из титановых сплавов В-Ц4-75 № 5К и 6,3К предназначены для работы в условиях воздействия химически активных компонентов, вызывающих ускоренную коррозию оборудования из углеродистых и нержавеющих сталей. Применение титановых сплавов обеспечивает коррозионную стойкость в средах с повышенной химической агрессивностью при соблюдении установленных ограничений по температуре и составу перемещаемого газа.

Оборудование выпускается производителем «Укрвентсистемы» и применяется в системах промышленной вытяжной вентиляции и технологических установках.

ОСНОВНОЕ НАЗНАЧЕНИЕ ВЕНТИЛЯТОРА РАДИАЛЬНОГО ИЗ ТИТАНОВЫХ СПЛАВОВ В-Ц4-75 № 5К и 6,3К

Вентиляторы применяются в системах вытяжной вентиляции и различных технологических установках при наличии в перемещаемых газовоздушных средах агрессивных примесей, способных вызывать интенсивную коррозию стандартных металлических конструкций.

Оборудование предназначено для перемещения невзрывоопасных газовоздушных сред, содержащих химически активные компоненты, при соблюдении нормативных требований по запыленности и температуре. Конструктивное исполнение ориентировано на эксплуатацию в химической, металлургической, гальванической и других отраслях, где требуется устойчивость к воздействию кислотных и солевых паров.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРА РАДИАЛЬНОГО В-Ц4-75 № 5К и 6,3К ИЗ ТИТАНОВЫХ СПЛАВОВ

Вентиляторы предназначены для перемещения невзрывоопасных газовоздушных сред с температурой до 80°С и запыленностью не более 0,1 г/м³.

Оборудование рассчитано на работу в условиях умеренного (У) климата, 3-й категории размещения по ГОСТ 15150—69. При обеспечении защиты электродвигателя от атмосферных воздействий допускается применение в условиях умеренного климата по 2-й категории размещения согласно ГОСТ 15150—69.

Среднеквадратическая виброскорость внешних источников вибрации в месте установки не должна превышать 2 мм/с.

Не допускается применение вентиляторов для перемещения газообразных сред, содержащих пары фтористо-водородной и плавиковой кислот, фтора и брома, а также сухих газообразных хлора и йода.

Допустимое содержание газовоздушной среды включает:

влажный хлор (при количестве влаги не менее 0,005%);
окись азота с содержанием влаги;
пары растворов хлоридов и щелочей;
пары азотной кислоты и царской водки;
пары 20%-ной соляной кислоты при температуре до 60°С (концентрация конденсата не более 5% при 30°С);
пары 20- и 35%-ной серной кислоты при температуре соответственно 60 и 20°С (концентрация конденсата не более 5% при температуре до 30°С);
влажный сернистый ангидрид без примеси тумана серной кислоты при температуре не выше 20°С;
пары органических кислот (молочной, дубильной, винной);
пары фосфорной кислоты (при образовании конденсата его концентрация не должна превышать 30% при температуре до 30°С).

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ В-Ц4-75 № 5К и 6,3К ИЗ ТИТАНОВЫХ СПЛАВОВ

Вентиляторы радиальные коррозионностойкие выполнены по 1-й конструктивной схеме согласно ГОСТ 5976—73. Конструкция включает спиральный корпус, рабочее колесо, станину, коллектор и электродвигатель привода.

Изготавливаются вентиляторы правого и левого вращения со всеми положениями корпуса по ГОСТ 5976—73. Конструктивное исполнение обеспечивает возможность интеграции в существующие вентиляционные и технологические системы при соблюдении требований по монтажу и виброизоляции.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРА В-Ц4-75 № 5К и 6,3К ИЗ ТИТАНОВЫХ СПЛАВОВ

Основным конструктивным преимуществом является применение титановых сплавов в элементах, контактирующих с агрессивной средой. Это позволяет существенно повысить стойкость к коррозионному разрушению в химически активных средах, где использование углеродистых и нержавеющих сталей ограничено сроком службы.

Исполнение по требованиям действующих стандартов обеспечивает унификацию присоединительных размеров и соответствие нормативной документации. Конструкция по 1-й схеме предусматривает размещение рабочего колеса непосредственно на валу электродвигателя, что упрощает компоновку агрегата.

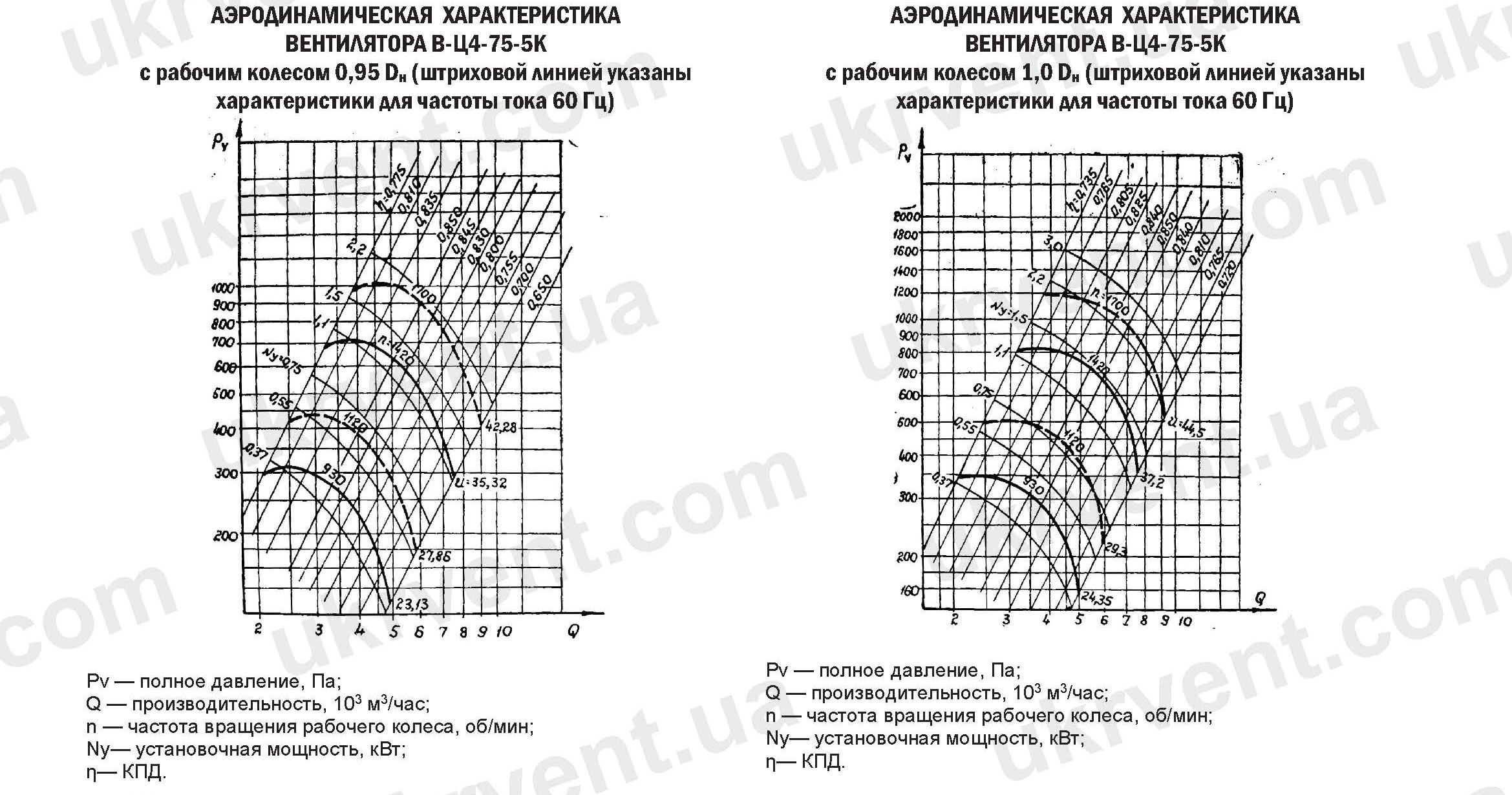

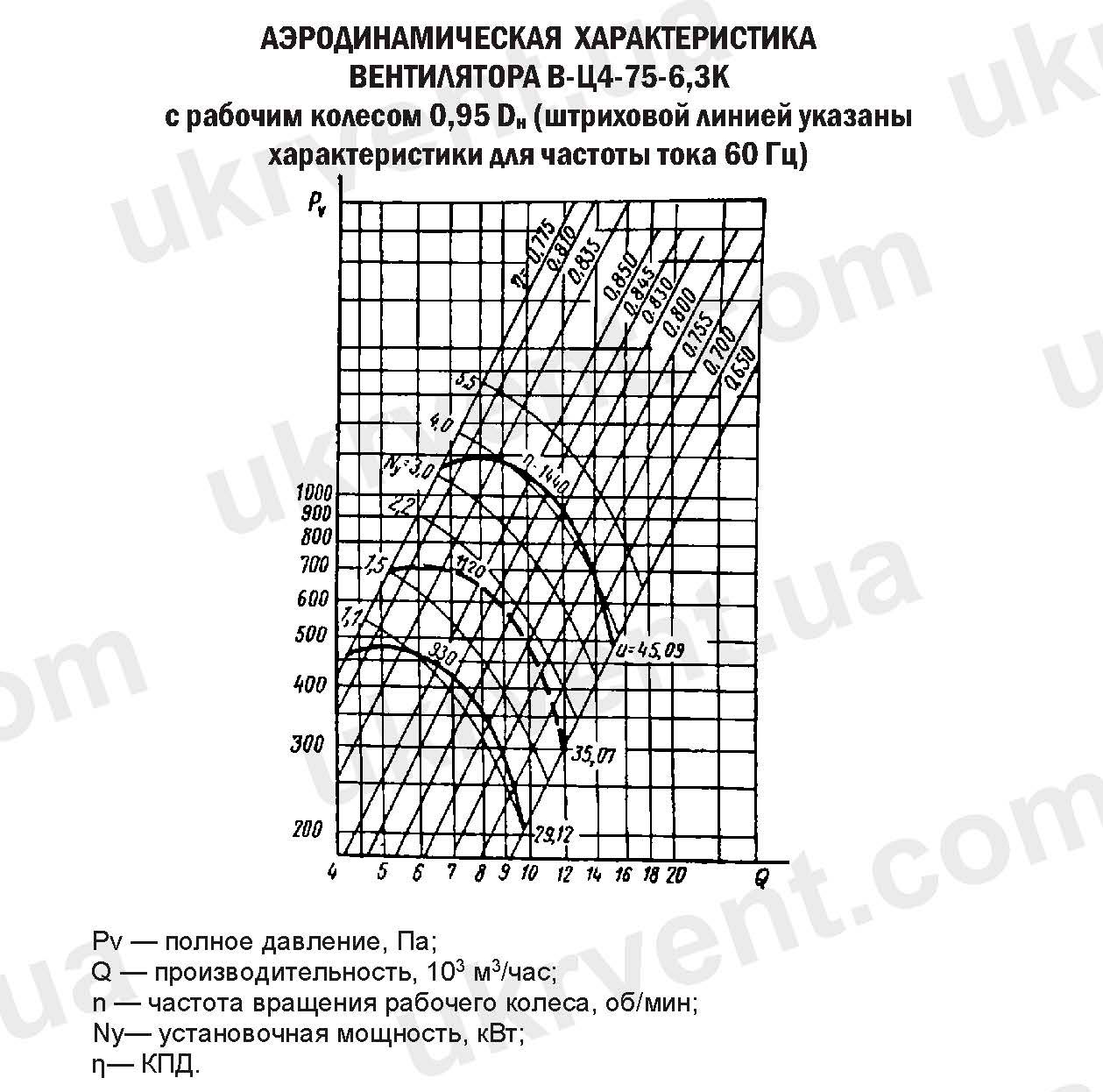

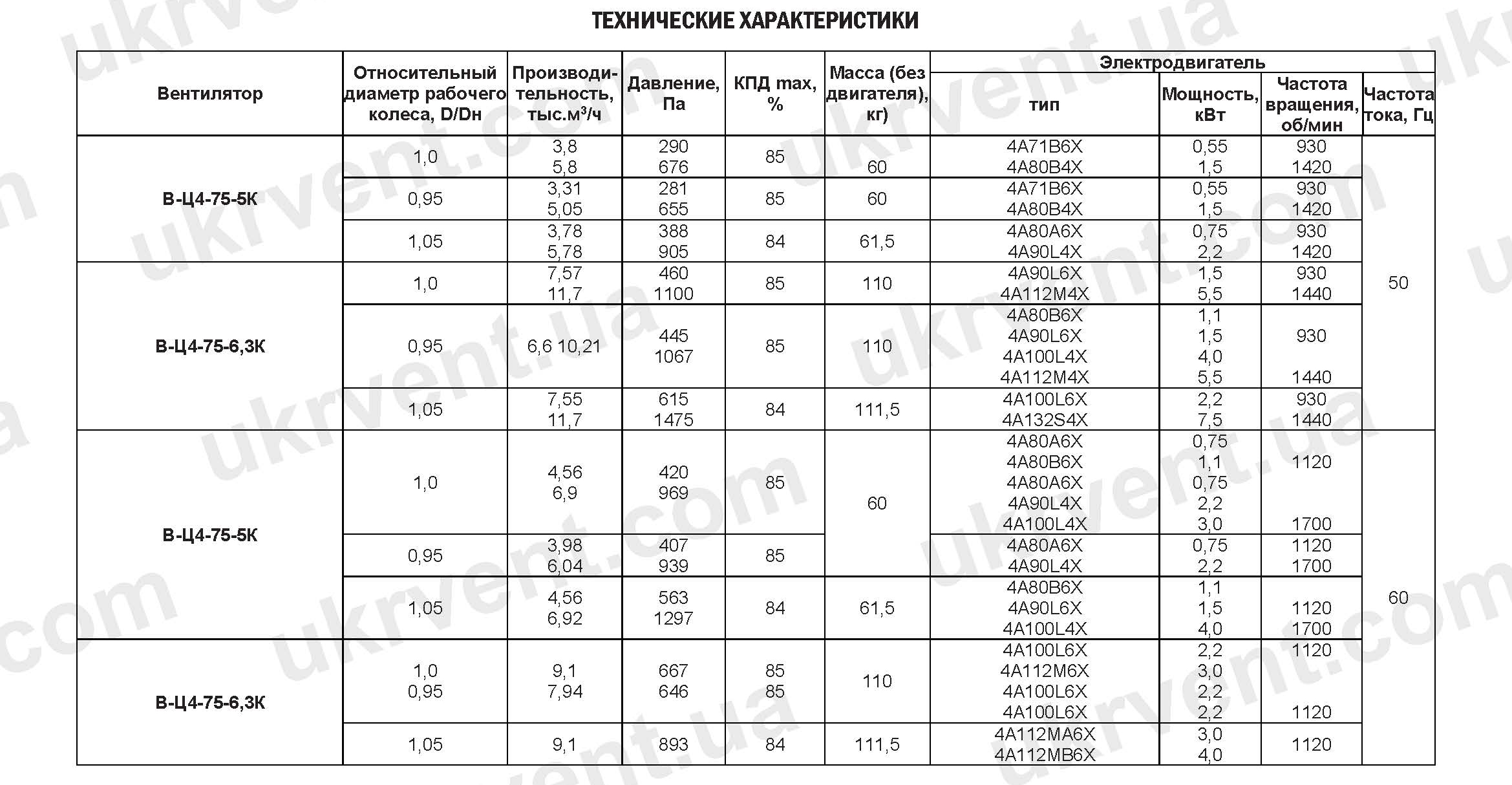

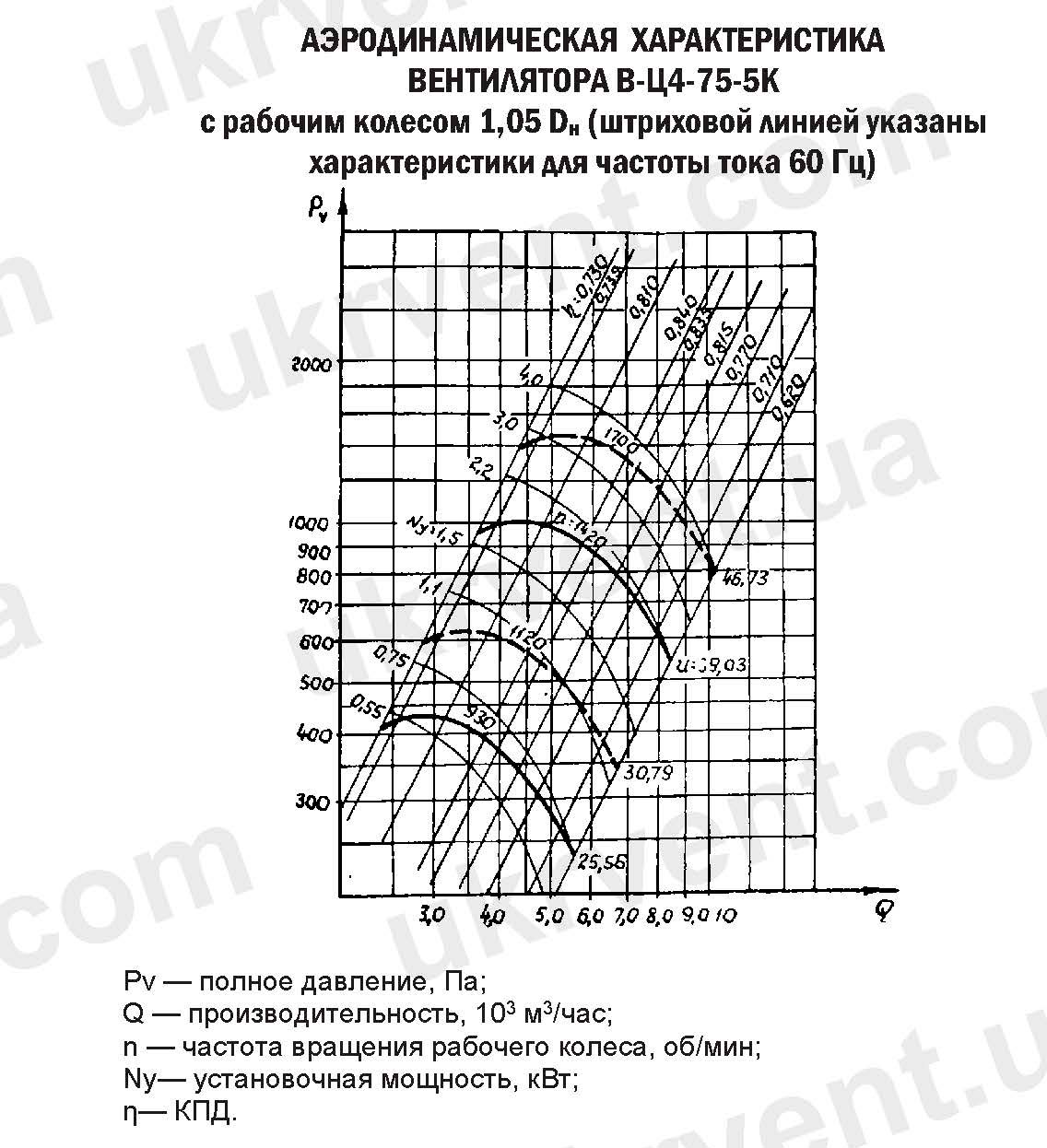

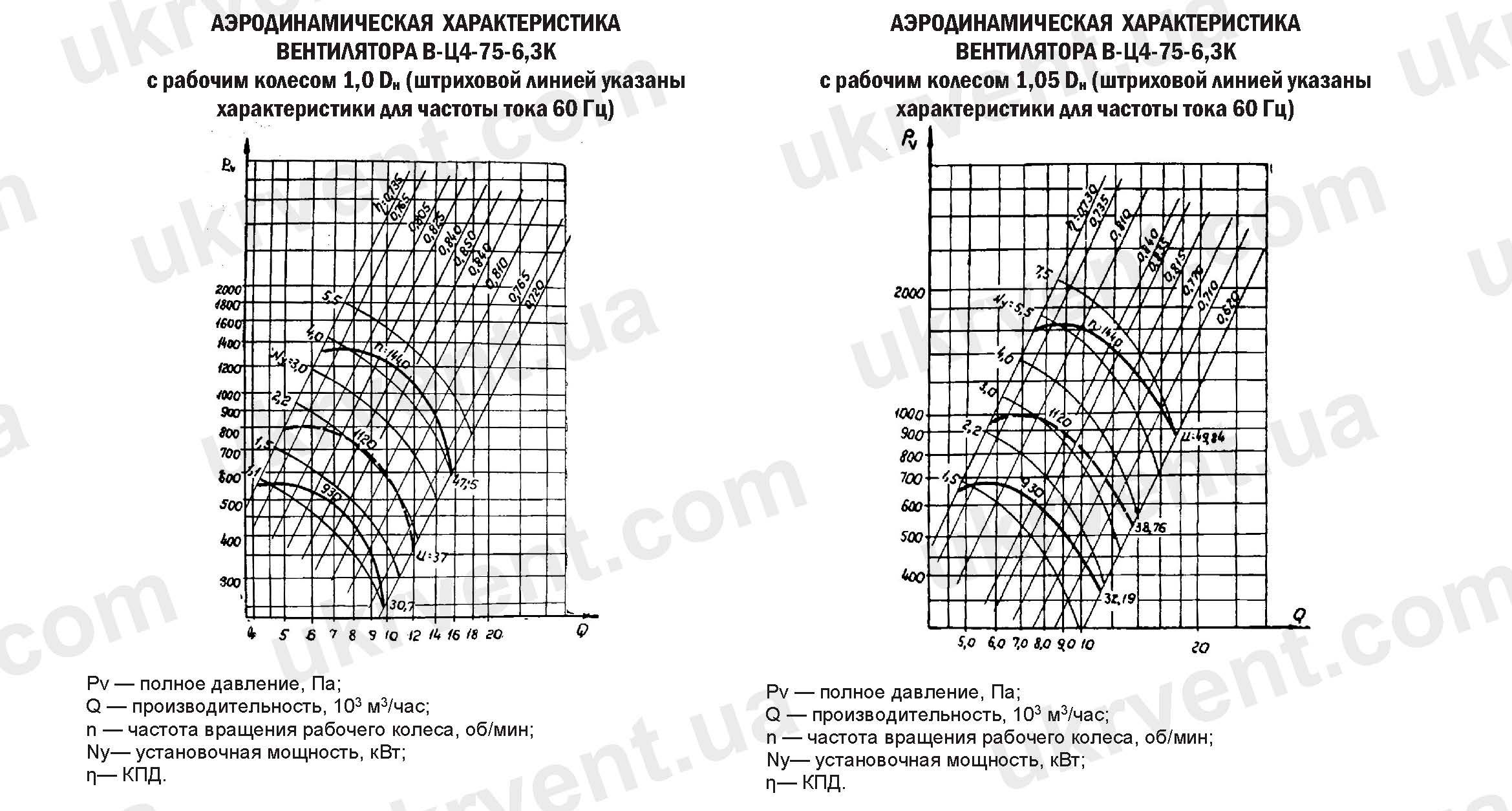

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ СРЕДЫ ВЕНТИЛЯТОРА ИЗ ТИТАНОВЫХ СПЛАВОВ В-Ц4-75 № 5К и 6,ЗК

Вентилятор	Относительный диаметр рабочего колеса, D/D_H	Производительность, тыс.м³/ч	Давление, Па	КПД max, %	Масса (без двигателя), кг)	Тип электродвигателя	Мощность электродвигателя, кВт	Частота вращения электродвигателя, об/мин	Частота тока электродвигателя, Гц
В-Ц4-75-5К	1,0	3,8 5,8	290 676	85	60	4А71В6Х 4А80В4Х	0,55 1,5	930 1420	50
В-Ц4-75-5К	0,95	3,31 5,05	281 655	85	60	4А71В6Х 4А80В4Х	0,55 1,5	930 1420	50
В-Ц4-75-5К	1,05	3,78 5,78	388 905	84	61,5	4А80А6Х 4А90L4Х	0,75 2,2	930 1420	50
В-Ц4-75-6,3К	1,0	7,57 11,7	460 1100	85	110	4А90L6Х 4А112М4Х	1,5 5,5	930 1440	50
В-Ц4-75-6,3К	0,95	6,6 10,21	445 1067	85	110	4А80В6Х 4А90L6Х 4А100L4Х 4А112М4Х	1,1 1,5 4,0 5,5	930	50
В-Ц4-75-6,3К	0,95	6,6 10,21	445 1067	85	110	4А80В6Х 4А90L6Х 4А100L4Х 4А112М4Х	1,1 1,5 4,0 5,5	1440	50
В-Ц4-75-6,3К	1,05	7,55 11,7	615 1475	84	111,5	4А100L6Х 4А132S4Х	2,2 7,5	930 1440	50
В-Ц4-75-5К	1,0	4,56 6,9	420 969	85	60	4А80А6Х 4А80В6Х 4А80А6Х 4А90L4Х 4А100L4Х	0,75 1,1 0,75 2,2 3,0	1120 1700	60
В-Ц4-75-5К	0,95	3,98 6,04	407 939	85	60	4А80А6Х 4А90L4Х	0,75 2,2	1120 1700	60
В-Ц4-75-5К	1,05	4,56 6,92	563 1297	84	61,5	4А80В6Х 4А90L6Х 4А100L4Х	1,1 1,5 4,0	1120 1700	60
В-Ц4-75-6,3К	1,0 0,95	9,1 7,94	667 646	85 85	110	4А100L6Х 4А112М6Х 4А100L6Х 4А100L6Х	2,2 3,0 2,2 2,2	1120 1120	60
В-Ц4-75-6,3К	1,05	9,1	893	84	111,5	4А112МА6Х 4А112МВ6Х	3,0 4,0	1120	60

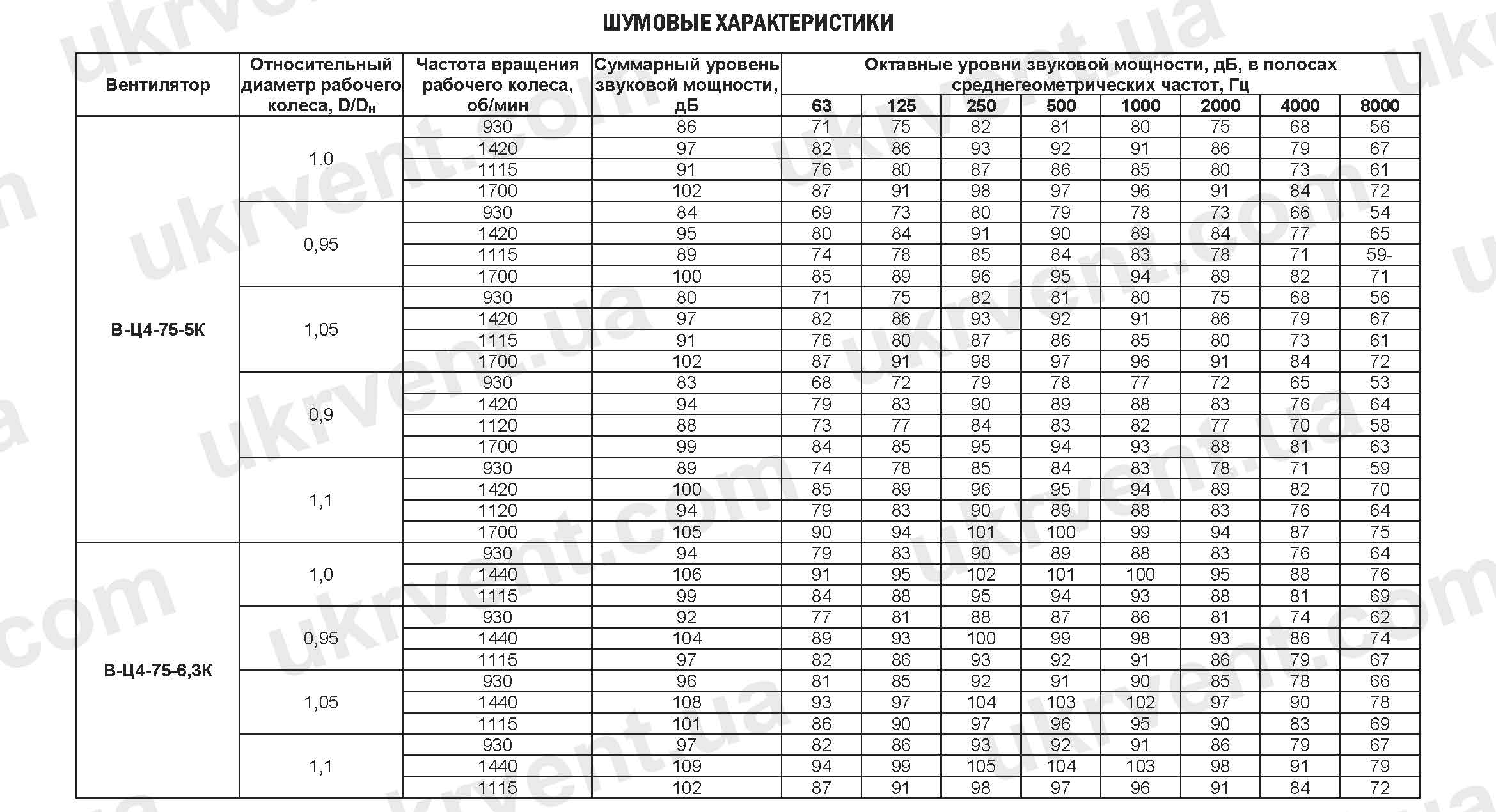

ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ИЗ ТИТАНОВЫХ СПЛАВОВ В-Ц4-75 № 5К и 6,ЗК

Вентилятор	Относительный диаметр рабочего колеса, D/Dн	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности, дБ	Октавные уровни звуковой мощности, дБ, в полосах среднегеометрических частот, Гц
Вентилятор	Относительный диаметр рабочего колеса, D/Dн	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности, дБ	63	125	250	500	1000	2000	4000	8000
В-Ц4-75-5К	1	930	86	71	75	82	81	80	75	68	56
В-Ц4-75-5К	1	1420	97	82	86	93	92	91	86	79	67
В-Ц4-75-5К	1	1115	91	76	80	87	86	85	80	73	61
В-Ц4-75-5К	1	1700	102	87	91	98	97	96	91	84	72
В-Ц4-75-5К	0,95	930	84	69	73	80	79	78	73	66	54
В-Ц4-75-5К	0,95	1420	95	80	84	91	90	89	84	77	65
В-Ц4-75-5К	0,95	1115	89	74	78	85	84	83	78	71	59
В-Ц4-75-5К	0,95	1700	100	85	89	96	95	94	89	82	71
В-Ц4-75-5К	1,05	930	80	71	75	82	81	80	75	68	56
В-Ц4-75-5К	1,05	1420	97	82	86	93	92	91	86	79	67
В-Ц4-75-5К	1,05	1115	91	76	80	87	86	85	80	73	61
В-Ц4-75-5К	1,05	1700	102	87	91	98	97	96	91	84	72
В-Ц4-75-5К	0,9	930	83	68	72	79	78	77	72	65	53
В-Ц4-75-5К	0,9	1420	94	79	83	90	89	88	83	76	64
В-Ц4-75-5К	0,9	1120	88	73	77	84	83	82	77	70	58
В-Ц4-75-5К	0,9	1700	99	84	85	95	94	93	88	81	63
В-Ц4-75-5К	1,1	930	89	74	78	85	84	83	78	71	59
В-Ц4-75-5К	1,1	1420	100	85	89	96	95	94	89	82	70
В-Ц4-75-5К	1,1	1120	94	79	83	90	89	88	83	76	64
В-Ц4-75-5К	1,1	1700	105	90	94	101	100	99	94	87	75
В-Ц4-75-6,3К	1	930	94	79	83	90	89	88	83	76	64
В-Ц4-75-6,3К	1	1440	106	91	95	102	101	100	95	88	76
В-Ц4-75-6,3К	1	1115	99	84	88	95	94	93	88	81	69
В-Ц4-75-6,3К	0,95	930	92	77	81	88	87	86	81	74	62
В-Ц4-75-6,3К	0,95	1440	104	89	93	100	99	98	93	86	74
В-Ц4-75-6,3К	0,95	1115	97	82	86	93	92	91	86	79	67
В-Ц4-75-6,3К	1,05	930	96	81	85	92	91	90	85	78	66
В-Ц4-75-6,3К	1,05	1440	108	93	97	104	103	102	97	90	78
В-Ц4-75-6,3К	1,05	1115	101	86	90	97	96	95	90	83	69
В-Ц4-75-6,3К	1,1	930	97	82	86	93	92	91	86	79	67
В-Ц4-75-6,3К	1,1	1440	109	94	99	105	104	103	98	91	79
В-Ц4-75-6,3К	1,1	1115	102	87	91	98	97	96	91	84	72

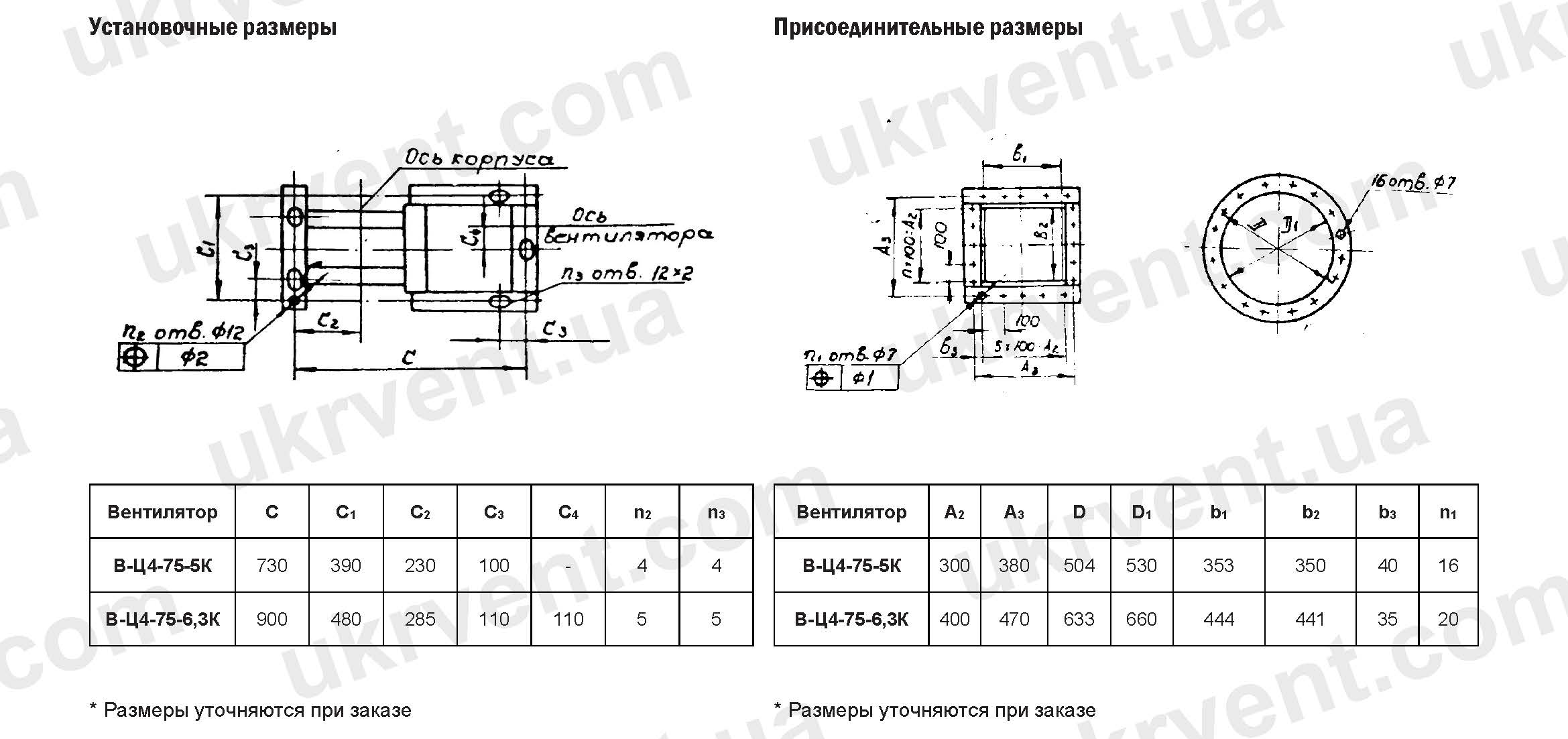

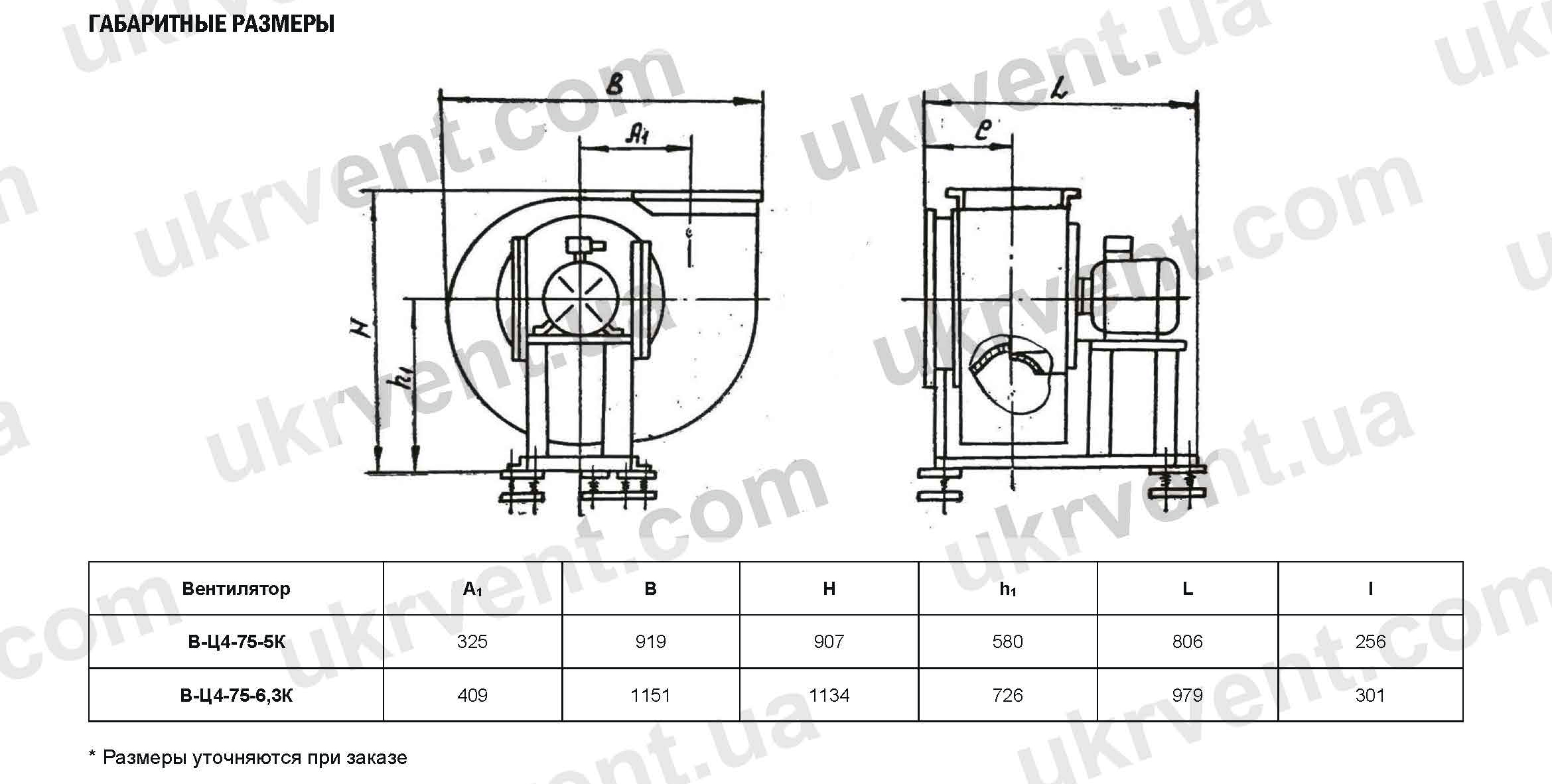

ГАБАРИТНЫЕ РАЗМЕРЫ ВЕНТИЛЯТОРА ИЗ ТИТАНОВЫХ СПЛАВОВ В-Ц4-75 № 5К и 6,ЗК

Вентилятор	A1	B	H	h1	L	l	C	C1	C2	C3	C4	n2	n3	A2	A3	D	D1	b1	b2	b3	n1
В-Ц4-75-5К	325	919	907	580	806	256	730	390	230	100	–	4	4	300	380	504	530	353	350	40	16
В-Ц4-75-6,3К	409	1151	1134	726	979	301	900	480	285	110	110	5	5	400	470	633	660	444	441	35	20

* Размеры уточняются при заказе

ЦЕНА И КУПИТЬ В-Ц4-75 № 5К и 6,3К ИЗ ТИТАНОВЫХ СПЛАВОВ

Цена вентилятора радиального из титановых сплавов В-Ц4-75 № 5К и 6,3К определяется рядом технических факторов: типоразмером (№ 5К или 6,3К), вариантом вращения, положением корпуса, исполнением по категории размещения, характеристиками электродвигателя, а также требованиями к материалам и комплектации.

На стоимость влияет объём применения титановых сплавов, сложность изготовления рабочих элементов и условия поставки. При заказе учитываются параметры перемещаемой среды, температурный режим и требования к монтажу.

Купить В-Ц4-75 № 5К и 6,3К из титановых сплавов можно непосредственно у производителя «Укрвентсистемы». Поставка осуществляется в согласованной комплектации с технической документацией. Для расчёта стоимости требуется предоставление исходных данных по условиям эксплуатации и параметрам системы.

Вентиляторы радиальные из титановых сплавов В-Ц4-75 № 5К и 6,3К предназначены для эксплуатации в агрессивных газовоздушных средах при температуре до 80°С и ограниченной запыленности. Конструктивное исполнение по ГОСТ 5976—73 и требования по климатическому размещению согласно ГОСТ 15150—69 обеспечивают соответствие нормативным документам.

Применение титановых сплавов обосновано в случаях, когда стандартные материалы не обеспечивают требуемой коррозионной стойкости. Выбор типоразмера и комплектации осуществляется исходя из конкретных условий эксплуатации и состава перемещаемой среды.
