ШАХТНЫЕ НЕРЕВЕРСИВНЫЕ ОСЕВЫЕ ОДНОСТУПЕНЧАТЫЕ ВЕНТИЛЯТОРЫ ВО-12/8,5 ДН ПРОИЗВОДСТВА «УКРВЕНТСИСТЕМЫ» – ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ПРИМЕНЕНИЕ

Шахтные нереверсивные осевые одноступенчатые вентиляторы ВО-ДН

Шахтные высоконапорные вентиляторы ВО-12/8,5 ДН представляют собой специализированные промышленные устройства, предназначенные для создания стабильного воздухообмена в шахтных и подземных условиях. Производство «Укрвентсистемы» обеспечивает конструктивное соответствие строгим стандартам надежности, долговечности и эксплуатационной безопасности. Данный тип вентиляторов относится к нереверсивным осевым одноступенчатым системам, отличающимся высокой эффективностью при работе на постоянной нагрузке.

ОСНОВНОЕ НАЗНАЧЕНИЕ НЕРЕВЕРСИВНЫХ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВЕНТИЛЯТОРОВ ВО-12/8,5 ДН

Основная функция вентиляторов ВО-12/8,5 ДН заключается в обеспечении промышленного и шахтного проветривания при высоких аэродинамических нагрузках. Они создают стабильный воздушный поток с повышенным давлением, что позволяет поддерживать нормативные параметры вентиляции, предотвращать накопление вредных газов и обеспечивать безопасные условия труда. Конструктивная особенность — прямой привод электродвигателя на общей раме без промежуточного вала — повышает надежность и упрощает монтаж.

Регулировка производительности осуществляется изменением угла установки лопаток рабочего колеса на остановленном вентиляторе, закрылками направляющего аппарата в процессе работы, а также применением частотно-регулируемого привода. Применение методов конечных элементов, модального и прочностного анализа обеспечивает оптимизацию конструкции лопаточных систем и защиту от резонансных нагрузок.

ПРИМЕНЕНИЕ ВЕНТИЛЯТОРОВ ШАХТНЫХ ВО-12/8,5 ДН

ВО-12/8,5 ДН используется для главного и вспомогательного проветривания шахт, рудников, тоннелей и промышленных объектов с повышенными аэродинамическими требованиями. Возможность комплектации регулируемыми входными направляющими аппаратами позволяет увеличить максимальное давление на 15–20% без снижения КПД и обеспечивает глубокое регулирование работы вентилятора. Для условий с переменной характеристикой сети вентиляторы могут оснащаться противосрывными устройствами, что гарантирует стабильность воздушного потока. Дополнительно возможна установка шумопоглощающих устройств, калориферов и присоединительных патрубков по индивидуальным требованиям.

ПРИНЦИП РАБОТЫ ВЕНТИЛЯТОРОВ ШАХТНЫХ НЕРЕВЕРСИВНЫХ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВО-12/8,5 ДН

Принцип действия основан на преобразовании механической энергии электродвигателя в кинетическую энергию воздушного потока. Воздух засасывается через входное отверстие, проходит через рабочее колесо и направляющий аппарат, где формируется поток с необходимым давлением. Регулирование угла лопаток и направляющего аппарата позволяет управлять расходом и давлением, обеспечивая адаптацию вентилятора к изменениям сети и эксплуатационным требованиям.

ЦЕНА И КУПИТЬ ШАХТНЫЕ НЕРЕВЕРСИВНЫЕ ОСЕВЫЕ ОДНОСТУПЕНЧАТЫЕ ВЕНТИЛЯТОРЫ ВО-12/8,5 ДН

Стоимость вентиляторов ВО-12/8,5 ДН формируется исходя из типа исполнения, комплектации, наличия регулируемых направляющих аппаратов, противосрывных устройств, шумопоглощающих систем и дополнительных патрубков. Производитель «Укрвентсистемы» предлагает готовые решения под индивидуальные технические требования, включая подбор оборудования для конкретного аэродинамического режима и промышленного объекта. Закупка напрямую у производителя обеспечивает соответствие конструктивным стандартам, гарантийное сопровождение и техническую поддержку.

Шахтные нереверсивные осевые одноступенчатые вентиляторы ВО-12/8,5 ДН представляют собой технически оптимизированное решение для промышленной вентиляции. Надежность конструкции, возможность регулирования и адаптации к различным эксплуатационным условиям делают их подходящими для главного и вспомогательного проветривания шахт, рудников и промышленных объектов. Прямое сотрудничество с «Укрвентсистемы» позволяет получить вентиляторы с полной комплектацией и технической поддержкой, соответствующие современным требованиям безопасности и эффективности.

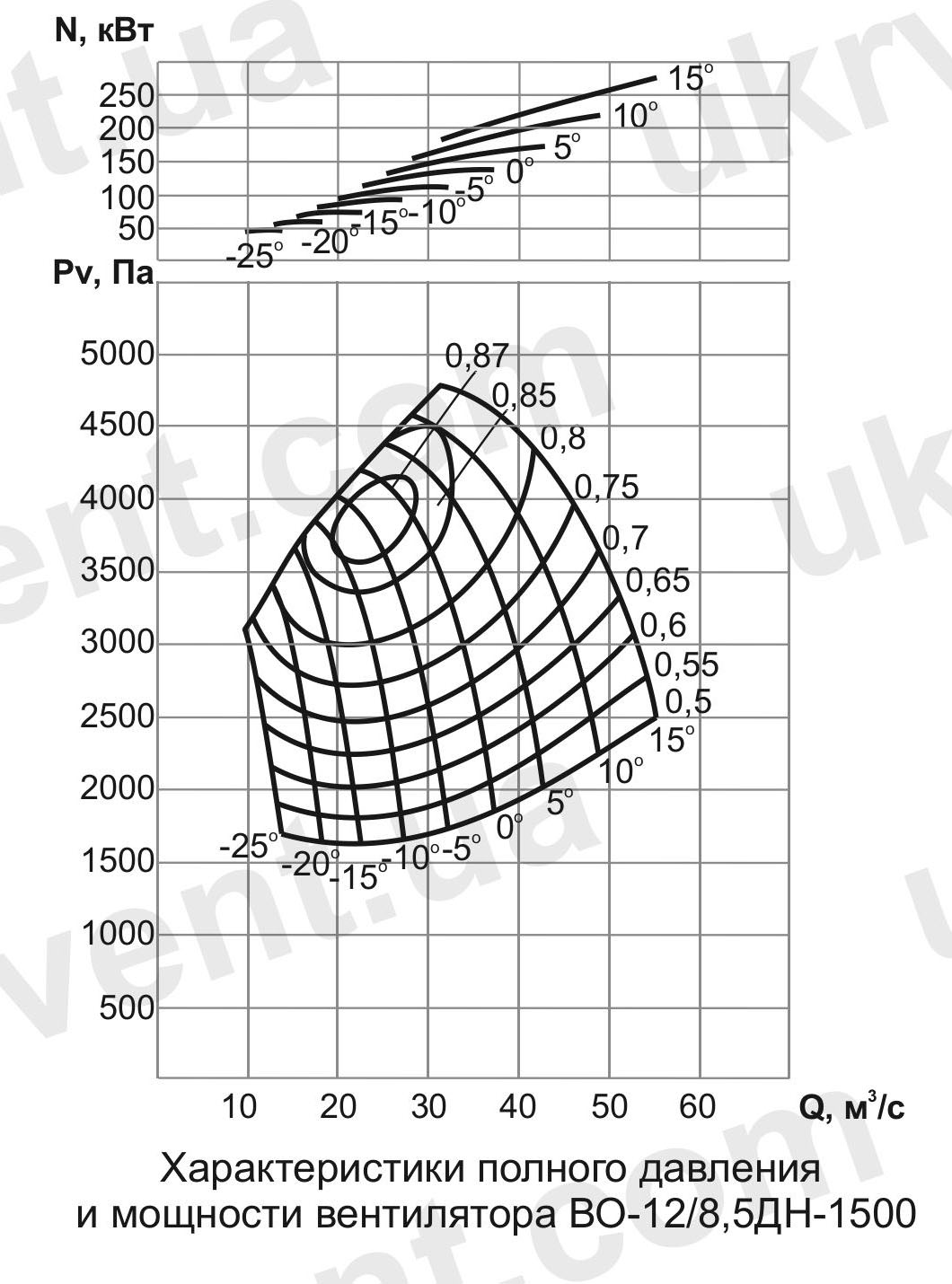

ПАРАМЕТРЫ ВЫСОКОНАПОРНЫХ НЕРЕВЕРСИВНЫХ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВЕНТИЛЯТОРОВ ВО-12/8,5 ДН

	ВО-12/8,5 ДН
Номинальный диаметр рабочего колеса, мм	1200
Номинальный диаметр втулки рабочего колеса, мм	870
Номинальная подача, м³/с (пред. откл. ±10%)	25
Номинальное полное давление, Па (пред. откл.±10%)	3900
Номинальное статическое давление, Па (пред. откл. ±10% )	3800
Подача в пределах рабочей области, м³/с, минимальная, не более	10
Подача в пределах рабочей области, м³/с, максимальная, не менее	50
Статическое давление в пределах рабочей области, Па, минимальное, не более	2000
Статическое давление в пределах рабочей области, Па, максимальное, не менее	4400
Максимальный полный КПД, не менее	0,87
Максимальный статический КПД, не менее	0,83
Мощность электропривода, кВт, не более	315
Частота вращения, мин^-1, не более	1500
Масса вентилятора без электродвигателя, кг, не более	3500
высота, мм, не более	3500
ширина, мм, не более	2020
длина, мм, не более	5800

* Размеры уточняются при заказе
