ШАХТНЫЕ РЕВЕРСИВНЫЕ ОСЕВЫЕ ОДНОСТУПЕНЧАТЫЕ ВЕНТИЛЯТОРЫ СЕРИИ ВО-16/10 ДР: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПРИМЕНЕНИЕ

Шахтные реверсивные осевые одноступенчатые вентиляторы ВО-ДР

Шахтные реверсивные осевые одноступенчатые вентиляторы серии ВО-16/10 ДР производства «Укрвентсистемы» представляют собой современные технические решения для эффективного проветривания закрытых шахт и тоннелей. Эти вентиляторы входят в размерный ряд ВО-12 … 22 ДР и обеспечивают производительность от 20 до 160 м³/с при статическом давлении 100–4500 Па. Конструктивные решения ориентированы на надёжность, безопасность и долговременную эксплуатацию в тяжёлых условиях.

ОСНОВНОЕ НАЗНАЧЕНИЕ РЕВЕРСИВНЫХ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВЕНТИЛЯТОРОВ ВО-16/10 ДР

Основная функция вентиляторов ВО-16/10 ДР заключается в создании и поддержании воздушного потока в закрытых пространствах с возможностью реверсивного движения воздуха. Благодаря конструкции с автоматическим переключением закрылков направляющего и спрямляющего аппаратов, вентиляторы способны быстро менять направление потока. Это критично для аварийных ситуаций, при которых необходимо мгновенно изменить вентиляцию шахт или тоннелей.

Электродвигатель установлен на общей раме с вентилятором без промежуточного вала, что снижает количество подвижных соединений и увеличивает эксплуатационную надёжность. Регулирование осуществляется углом наклона лопаток рабочего колеса при остановленном вентиляторе, закрылками направляющего аппарата на ходу, а также с помощью частотно-регулируемого привода.

ПРИМЕНЕНИЕ ВЕНТИЛЯТОРОВ ШАХТНЫХ ВО-16/10 ДР

Вентиляторы применяются для проветривания шахт, рудников и тоннелей, где требуется поддержание стабильного потока воздуха и возможность реверса. Кроме того, они находят применение в общепромышленных реверсивных системах вентиляции. Особое значение имеют в системах с переменными характеристиками сети и при необходимости повышения давления без потери КПД за счёт регулируемых входных направляющих аппаратов. Возможность комплектации устройствами для снижения шума и калориферами расширяет диапазон эксплуатации в разных промышленных условиях.

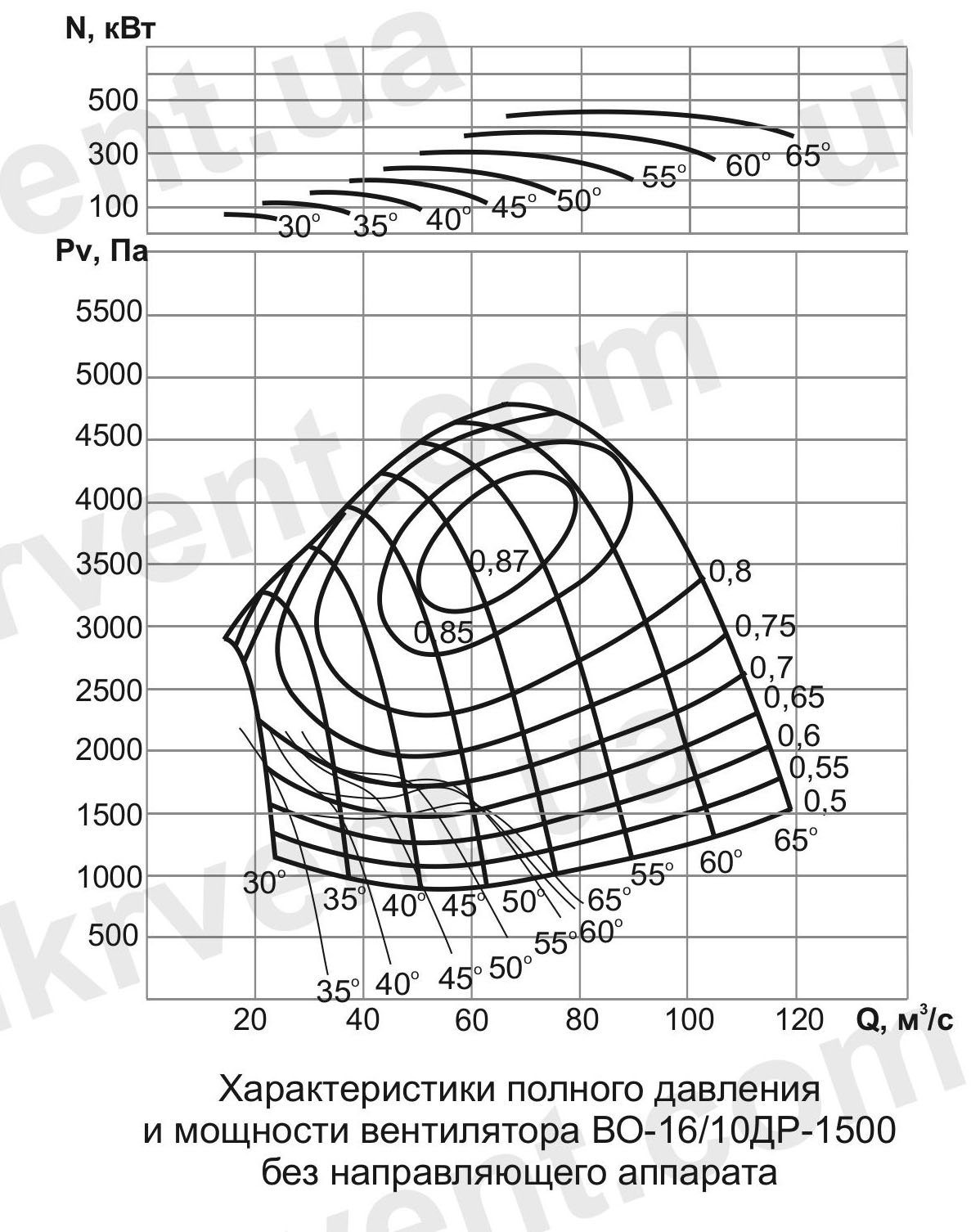

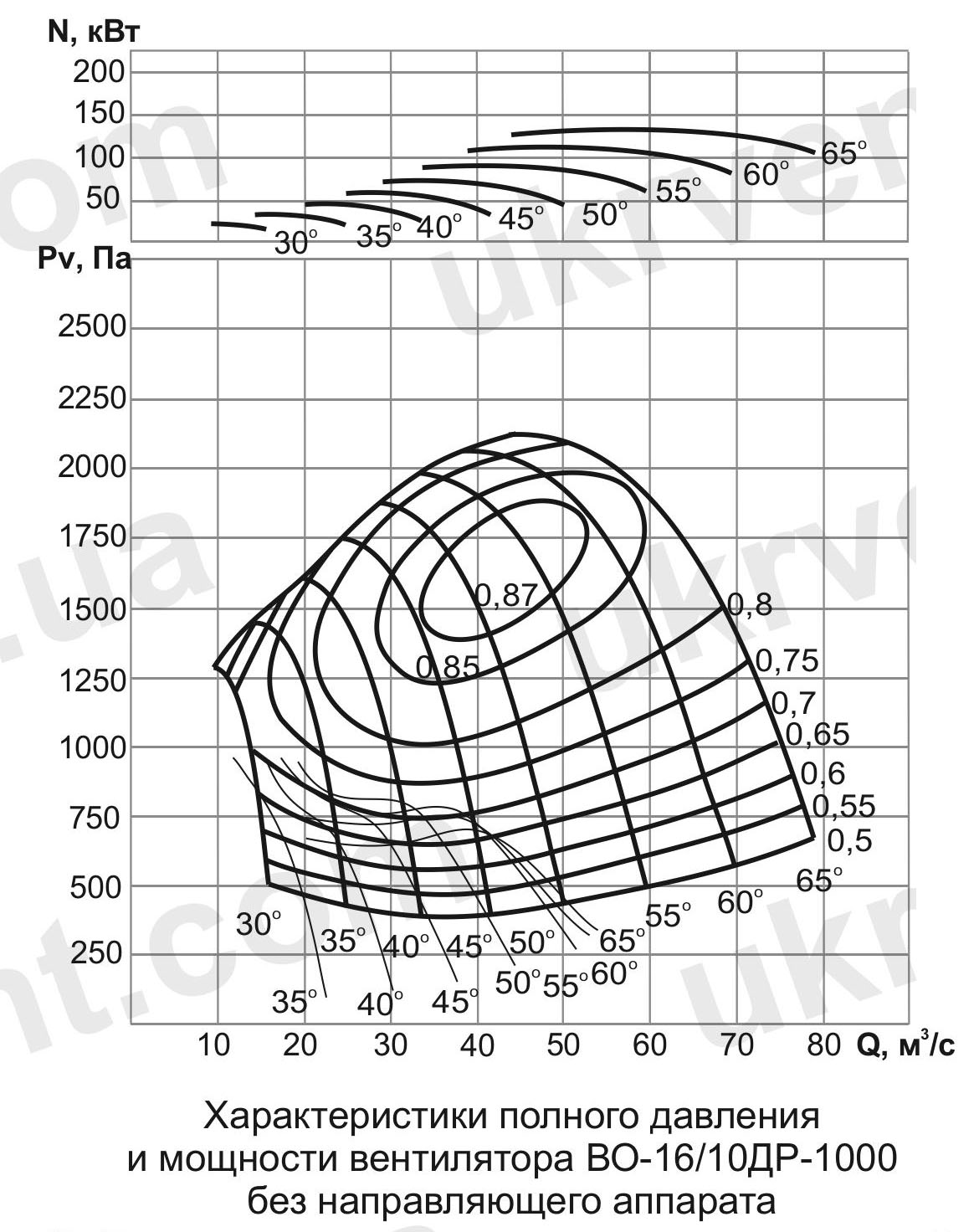

ПАРАМЕТРЫ РЕВЕРСИВНЫХ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВЕНТИЛЯТОРОВ СЕРИИ ВО-16/10 ДР (без входного направляющего аппарата)

	ВО-16/10 ДР	ВО-16/10 ДР
Номинальный диаметр рабочего колеса, мм	1600	1600
Номинальный диаметр втулки рабочего колеса, мм	1000	1000
Номинальная подача, м³/с (пред. откл. ±10%)	65	46
Номинальное полное давление, Па (пред. откл.±10%)	3900	1700
Номинальное статическое давление, Па (пред. откл. ±10% )	3800	1600
Подача в пределах рабочей области, м³/с, минимальная, не более	20	15
Подача в пределах рабочей области, м³/с, максимальная, не менее	105	70
Статическое давление в пределах рабочей области, Па, минимальное, не более	1300	600
Статическое давление в пределах рабочей области, Па, максимальное, не менее	4500	2000
Максимальный полный КПД, не менее	0,85	0,85
Максимальный статический КПД, не менее	0,81	0,81
Мощность электропривода, кВт, не более	500	200
Частота вращения, мин^-1, не более	1500	1000
Масса вентилятора без электродвигателя, кг, не более	6500	6500
высота, мм, не более	2700	2700
ширина, мм, не более	2500	2500
длина, мм, не более	7700	7700

* Размеры уточняются при заказе

ПРИНЦИП РАБОТЫ ВЕНТИЛЯТОРОВ ШАХТНЫХ РЕВЕРСИВНЫХ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВО-16/10 ДР

Принцип работы основан на реверсивном движении рабочего колеса. При изменении направления вращения вентилятор автоматически переводит закрылки направляющего и спрямляющего аппаратов в режим “реверс”. Это обеспечивает поддержание оптимального направления потока воздуха и сохранение рабочих характеристик. Оптимизация лопаточных систем с использованием методов конечных элементов и анализа резонансных частот снижает вибрации и повышает долговечность конструкции. Применение высококачественных подшипников из Швеции, Германии и Японии минимизирует износ и необходимость частого технического обслуживания.

ЦЕНА И КУПИТЬ ШАХТНЫЕ РЕВЕРСИВНЫЕ ОСЕВЫЕ ОДНОСТУПЕНЧАТЫЕ ВЕНТИЛЯТОРЫ ВО-16/10 ДР

Стоимость вентиляторов зависит от комплектации: наличия регулируемых входных направляющих аппаратов, противосрывных устройств, шумопоглощающих элементов и калориферов. Установка может быть адаптирована под специфические требования объекта, включая присоединительные патрубки нестандартной конструкции. Купить вентиляторы ВО-16/10 ДР можно напрямую у производителя «Укрвентсистемы», что гарантирует поставку оборудования с полной технической документацией и соблюдением конструкторских решений.

Шахтные реверсивные осевые одноступенчатые вентиляторы серии ВО-16/10 ДР представляют собой надёжное и технически продуманное решение для промышленных систем вентиляции. Их конструктивные особенности, возможность реверса и разнообразие комплектаций обеспечивают эффективное использование в закрытых и действующих шахтах, тоннелях и общепромышленных системах. Приобретение у производителя «Укрвентсистемы» гарантирует соответствие оборудования заявленным характеристикам и длительный срок службы.
