ШАХТНЫЕ РЕВЕРСИВНЫЕ ОСЕВЫЕ ОДНОСТУПЕНЧАТЫЕ ВЕНТИЛЯТОРЫ СЕРИИ ВО-16/8,5 ДР: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ, ПРИНЦИП РАБОТЫ И ПРИМЕНЕНИЕ

Шахтные реверсивные осевые одноступенчатые вентиляторы ВО-ДР

Шахтные реверсивные осевые одноступенчатые вентиляторы серии ВО-16/8,5 ДР производства «Укрвентсистемы» представляют собой современное инженерное решение для систем вентиляции закрытых объектов. Данная серия обеспечивает надежную подачу и рециркуляцию воздуха с диапазоном производительности 20–160 м³/с и статическим давлением 100–4500 Па. В статье рассматриваются основные технические характеристики, сферы применения, принцип работы и факторы, влияющие на цену вентиляторов ВО-16/8,5 ДР.

ОСНОВНОЕ НАЗНАЧЕНИЕ РЕВЕРСИВНЫХ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВЕНТИЛЯТОРОВ ВО-16/8,5 ДР

Главная функция вентиляторов ВО-16/8,5 ДР — обеспечение эффективного проветривания закрытых шахт, рудников и тоннелей, где требуется как подача, так и отвод воздуха в реверсивном режиме. Переход в реверсивный режим осуществляется изменением направления вращения рабочего колеса с одновременным автоматическим переключением закрылков направляющего и спрямляющего аппаратов. Конструкция с размещением электродвигателя на общей раме без промежуточного вала повышает надежность работы и упрощает монтаж. Регулирование вентилятора возможно через изменение угла лопаток при остановленном вентиляторе, закрылки направляющего аппарата во время работы или частотно-регулируемый привод.

ПРИМЕНЕНИЕ ВЕНТИЛЯТОРОВ ШАХТНЫХ ВО-16/8,5 ДР

Вентиляторы ВО-16/8,5 ДР применяются в шахтах и рудниках для обеспечения циркуляции воздуха в закрытых пространствах, а также в тоннелях и других общепромышленных объектах с реверсивными системами вентиляции. Возможность комплектации регулируемыми входными направляющими аппаратами позволяет повысить максимальное давление вентилятора на 15–20 % без снижения КПД и обеспечивает глубокое экономичное регулирование. Дополнительно вентиляторы могут оснащаться противосрывными устройствами, устройствами для снижения шума, калориферами и присоединительными патрубками любой конструкции.

ПРИНЦИП РАБОТЫ ВЕНТИЛЯТОРОВ ШАХТНЫХ РЕВЕРСИВНЫХ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВО-16/8,5 ДР

Работа вентиляторов ВО-16/8,5 ДР основана на осевом перемещении воздушного потока через рабочее колесо с лопатками, угол которых регулируется для достижения требуемой производительности. В реверсивном режиме направление вращения рабочего колеса изменяется на обратное, а закрылки направляющего и спрямляющего аппаратов автоматически переходят в положение “реверс”. Конструкция и лопаточные системы оптимизированы методами конечных элементов, прочностного и модального анализа, что обеспечивает защиту от резонансных частот и стабильность работы. Подшипниковые узлы производства Швеции, Германии и Японии обеспечивают долговечность и высокую эксплуатационную надежность.

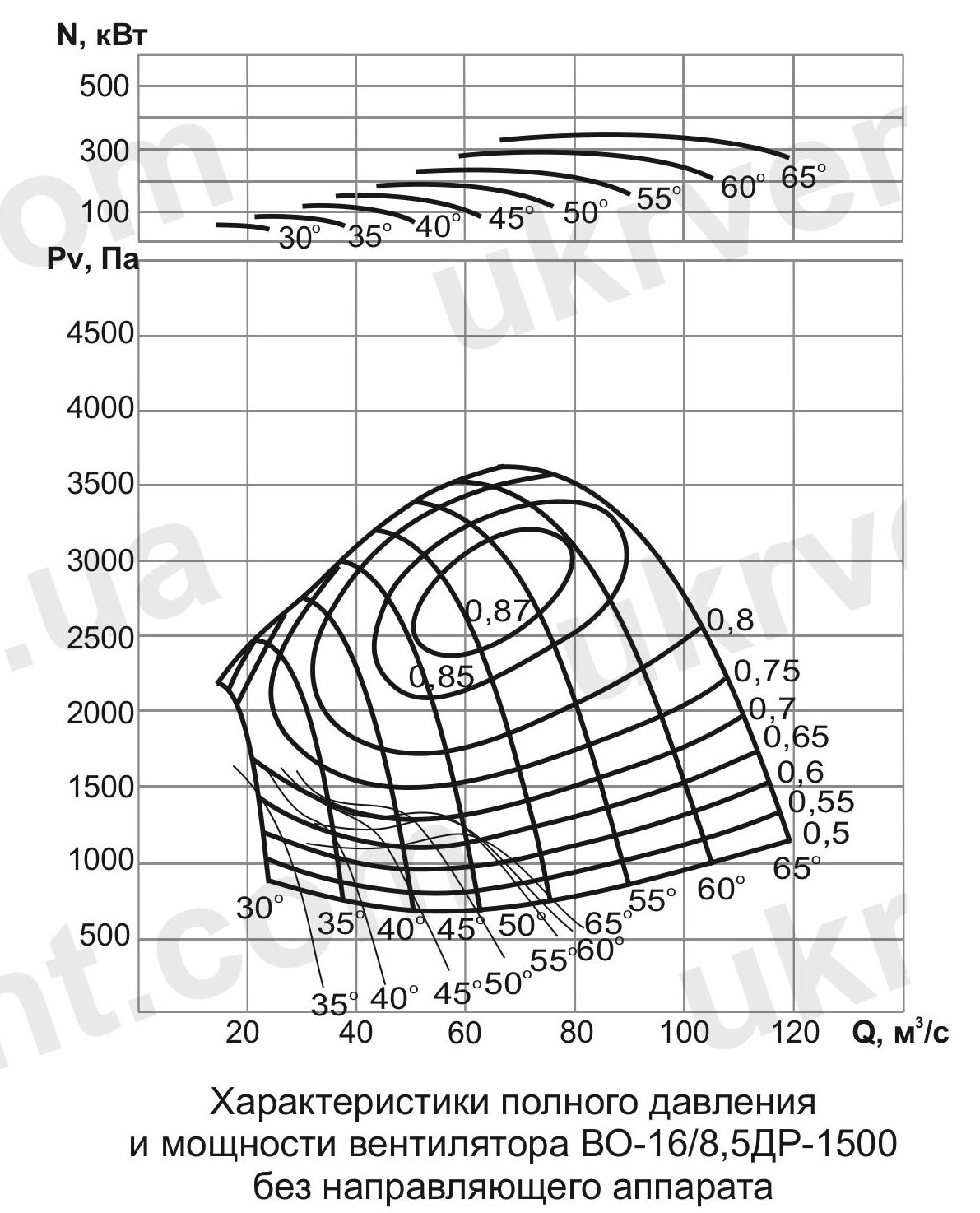

ПАРАМЕТРЫ РЕВЕРСИВНЫХ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВЕНТИЛЯТОРОВ СЕРИИ ВО-16/8,5 ДР (без входного направляющего аппарата)

	ВО-16/8,5 ДР
Номинальный диаметр рабочего колеса, мм	1600
Номинальный диаметр втулки рабочего колеса, мм	850
Номинальная подача, м³/с (пред. откл. ±10%)	65
Номинальное полное давление, Па (пред. откл.±10%)	2900
Номинальное статическое давление, Па (пред. откл. ±10% )	2800
Подача в пределах рабочей области, м³/с, минимальная, не более	20
Подача в пределах рабочей области, м³/с, максимальная, не менее	105
Статическое давление в пределах рабочей области, Па, минимальное, не более	1000
Статическое давление в пределах рабочей области, Па, максимальное, не менее	3400
Максимальный полный КПД, не менее	0,85
Максимальный статический КПД, не менее	0,81
Мощность электропривода, кВт, не более	400
Частота вращения, мин^-1, не более	1500
Масса вентилятора без электродвигателя, кг, не более	6500
высота, мм, не более	2700
ширина, мм, не более	2500
длина, мм, не более	7700

* Размеры уточняются при заказе

ЦЕНА И КУПИТЬ ШАХТНЫЕ РЕВЕРСИВНЫЕ ОСЕВЫЕ ОДНОСТУПЕНЧАТЫЕ ВЕНТИЛЯТОРЫ ВО-16/8,5 ДР

Цена вентиляторов ВО-16/8,5 ДР формируется исходя из производительности, комплектации и дополнительных опций. На стоимость влияет наличие регулируемых входных направляющих аппаратов, противосрывного устройства, шумопоглощающих элементов, калориферов и конструктивных особенностей присоединительных патрубков. Вентиляторы можно приобрести напрямую у производителя «Укрвентсистемы», что обеспечивает гарантию соответствия техническим требованиям, поддержку документации и возможность индивидуальной комплектации под конкретные задачи.

Шахтные реверсивные осевые одноступенчатые вентиляторы серии ВО-16/8,5 ДР обеспечивают надежное и регулируемое проветривание закрытых и действующих шахт, рудников и тоннелей. Высокая надежность, возможность реверсивной работы и разнообразные варианты комплектации делают их оптимальным техническим решением для промышленных систем вентиляции.
