ШАХТНЫЕ РЕВЕРСИВНЫЕ ОСЕВЫЕ ОДНОСТУПЕНЧАТЫЕ ВЕНТИЛЯТОРЫ СЕРИИ ВО-18/10 ДР: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Шахтные реверсивные осевые одноступенчатые вентиляторы ВО-ДР

Шахтные реверсивные осевые одноступенчатые вентиляторы серии ВО-18/10 ДР производства «Укрвентсистемы» представляют собой современное инженерное решение для организации надежной вентиляции закрытых и действующих шахт, тоннелей и рудников. Эти вентиляторы обеспечивают производительность в диапазоне 20–160 м³/с и статическое давление 100–4500 Па, что позволяет использовать их как в специализированных горно-шахтных системах, так и в общепромышленных реверсивных вентиляционных установках.

Серия ВО-18/10 ДР относится к размерному ряду ВО-12 … 22 ДР, сочетая высокую эксплуатационную надежность, адаптивность к изменяющимся условиям работы и современный конструкторский подход к оптимизации аэродинамических и механических характеристик.

ОСНОВНОЕ НАЗНАЧЕНИЕ РЕВЕРСИВНЫХ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВЕНТИЛЯТОРОВ ВО-18/10 ДР

Основная функция вентиляторов ВО-18/10 ДР — обеспечение эффективной шахтной вентиляции с возможностью изменения направления воздушного потока. Переход в реверсивный режим осуществляется за счет изменения направления вращения рабочего колеса с автоматическим переключением закрылков направляющего и спрямляющего аппаратов.

Дополнительные задачи:

Поддержание стабильного воздушного потока в условиях изменяющихся характеристик сети;
Регулирование производительности и давления посредством угла установки лопаток рабочего колеса и закрылков направляющего аппарата;
Обеспечение долговременной работы благодаря применению надежных подшипниковых узлов ведущих производителей Швеции, Германии и Японии;
Оптимизация конструкции с использованием методов конечных элементов, модального и прочностного анализа.

ПРИМЕНЕНИЕ ВЕНТИЛЯТОРОВ ШАХТНЫХ ВО-18/10 ДР

Вентиляторы ВО-18/10 ДР предназначены для:

Проветривания закрытых и действующих шахт, рудников, тоннелей;
Создания реверсивных систем общей промышленной вентиляции;
Обеспечения стабильного воздухообмена в условиях переменных нагрузок и изменяющихся аэродинамических характеристик.

Широкий диапазон производительности и возможность регулирования давления позволяют интегрировать вентиляторы в комплексные системы шахтной и промышленной вентиляции, где требуется высокая надежность и адаптивность к меняющимся условиям работы.

ПРИНЦИП РАБОТЫ ВЕНТИЛЯТОРОВ ШАХТНЫХ РЕВЕРСИВНЫХ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВО-18/10 ДР

Работа вентилятора основана на принципе осевого перемещения воздуха через рабочее колесо с возможностью реверса потока. При необходимости смены направления потока:

Электродвигатель изменяет направление вращения колеса;
Закрылки направляющего и спрямляющего аппаратов автоматически перестраиваются в положение «реверс»;
Производительность и давление регулируются изменением угла установки лопаток и положением закрылков, а при наличии частотно-регулируемого привода — дополнительно регулируются частотой вращения.

Такая конструкция обеспечивает плавное изменение направления потока, минимальные потери КПД и повышенную безопасность эксплуатации.

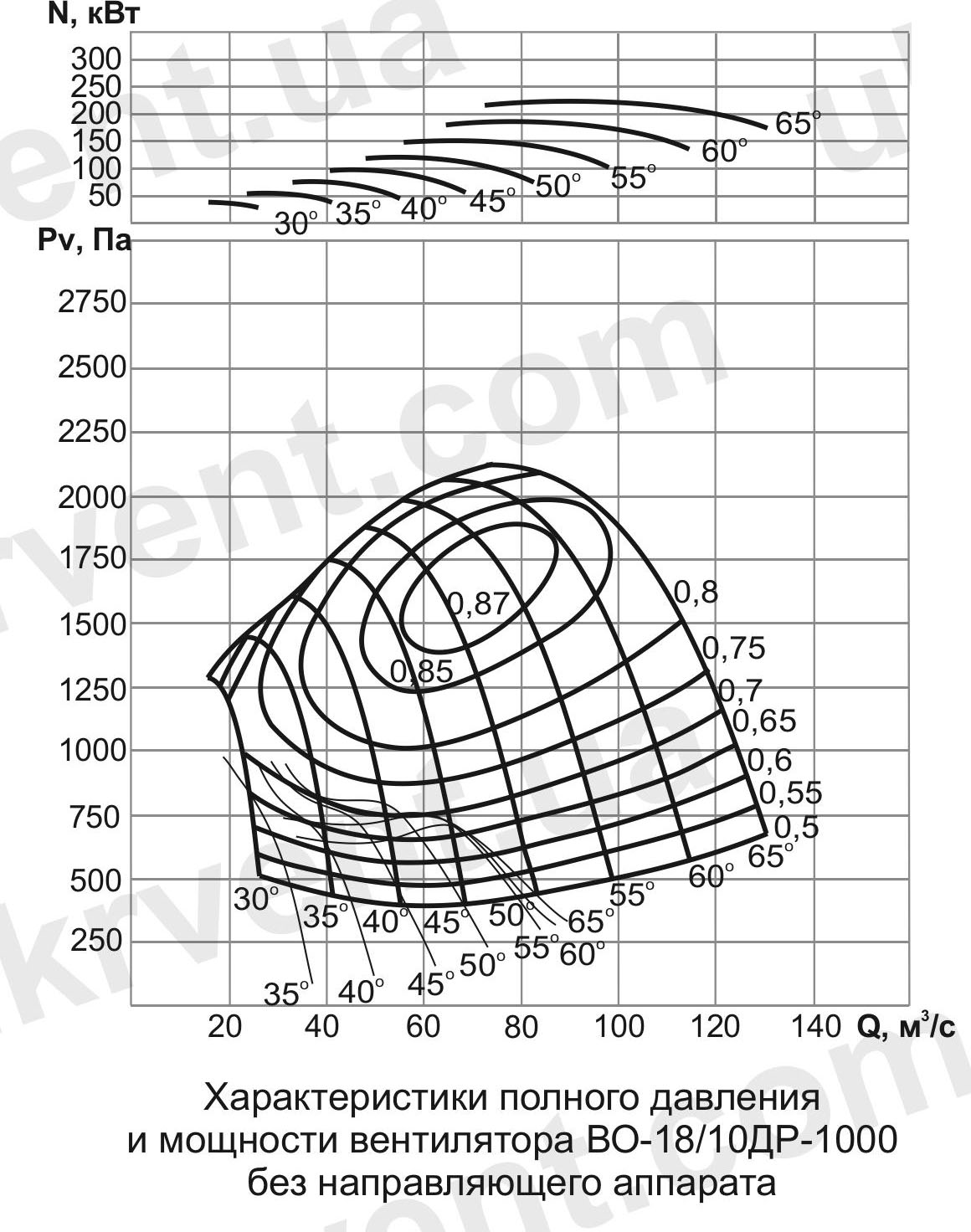

ПАРАМЕТРЫ РЕВЕРСИВНЫХ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВЕНТИЛЯТОРОВ СЕРИИ ВО-18/10 ДР (без входного направляющего аппарата)

	ВО-18/10 ДР
Номинальный диаметр рабочего колеса, мм	1800
Номинальный диаметр втулки рабочего колеса, мм	1000
Номинальная подача, м³/с (пред. откл. ±10%)	70
Номинальное полное давление, Па (пред. откл.±10%)	1700
Номинальное статическое давление, Па (пред. откл. ±10% )	1600
Подача в пределах рабочей области, м³/с, минимальная, не более	22
Подача в пределах рабочей области, м³/с, максимальная, не менее	115
Статическое давление в пределах рабочей области, Па, минимальное, не более	600
Статическое давление в пределах рабочей области, Па, максимальное, не менее	2000
Максимальный полный КПД, не менее	0,85
Максимальный статический КПД, не менее	0,81
Мощность электропривода, кВт, не более	250
Частота вращения, мин^-1, не более	1000
Масса вентилятора без электродвигателя, кг, не более	8200
высота, мм, не более	3100
ширина, мм, не более	2900
длина, мм, не более	9000

* Размеры уточняются при заказе

ЦЕНА И КУПИТЬ ШАХТНЫЕ РЕВЕРСИВНЫЕ ОСЕВЫЕ ОДНОСТУПЕНЧАТЫЕ ВЕНТИЛЯТОРЫ ВО-18/10 ДР

Стоимость вентиляторов зависит от нескольких факторов:

Комплектация регулируемыми входными направляющими аппаратами для повышения давления до 15–20%;
Наличие противосрывного устройства для работы в нестабильных сетях;
Дополнительные элементы: устройства снижения шума, калориферы, присоединительные патрубки нестандартной конструкции;
Тип привода: стандартный или частотно-регулируемый;
Материалы и исполнение подшипниковых узлов.

Приобретение напрямую у производителя «Укрвентсистемы» обеспечивает полное соответствие техническим характеристикам, своевременную поставку и возможность выбора комплектации под конкретные условия эксплуатации.

Шахтные реверсивные осевые одноступенчатые вентиляторы серии ВО-18/10 ДР представляют собой высоконадежные инженерные решения для организации реверсивной вентиляции шахт и промышленных объектов. Они обеспечивают стабильный воздухообмен, возможность адаптивного регулирования давления и производительности, а также длительный срок эксплуатации благодаря современным подшипниковым узлам и оптимизированной конструкции. Прямое приобретение у производителя позволяет выбрать необходимые опции и гарантирует соответствие вентиляторов строгим техническим требованиям.
