ШАХТНЫЕ НЕРЕВЕРСИВНЫЕ ОСЕВЫЕ ОДНОСТУПЕНЧАТЫЕ ВЕНТИЛЯТОРЫ ВО-22/12 ДН ПРОИЗВОДСТВА «УКРВЕНТСИСТЕМЫ»: ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ПРИМЕНЕНИЕ

Шахтные нереверсивные осевые одноступенчатые вентиляторы ВО-ДН

Шахтные вентиляторы ВО-22/12 ДН представляют собой высоконапорные нереверсивные осевые одноступенчатые устройства, разработанные для промышленных систем вентиляции, включая главные проветривательные установки шахт и рудников. Данная серия отличается высокой надёжностью конструкции, оптимизированной аэродинамикой и возможностью точного регулирования расхода воздуха и давления.

ОСНОВНОЕ НАЗНАЧЕНИЕ НЕРЕВЕРСИВНЫЕ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВЕНТИЛЯТОРОВ ВО-22/12 ДН

Вентиляторы ВО-22/12 ДН предназначены для транспортировки воздуха с высокой плотностью и переменной нагрузкой, что делает их актуальными для промышленных проветривательных систем шахт. Основная задача этих устройств — обеспечение постоянного и регулируемого потока воздуха в условиях сложного рудничного микроклимата.

Конструкция предусматривает размещение приводного электродвигателя на общей раме с вентилятором без промежуточного вала, что снижает количество движущихся деталей, упрощает монтаж и повышает эксплуатационную надежность.

ПРИМЕНЕНИЕ ВЕНТИЛЯТОРОВ ШАХТНЫХ ВО-22/12 ДН

ВО-22/12 ДН используют в следующих областях:

Главное проветривание шахт и рудников.
Промышленная вентиляция на горно-обогатительных и добывающих предприятиях.
Системы вентиляции тоннелей и крупных подземных сооружений.

Возможность комплектации регулируемыми входными направляющими аппаратами позволяет увеличивать давление вентилятора на 15–20 % без снижения КПД и обеспечивает глубокое регулирование воздушного потока. Варианты с противосрывным устройством стабилизируют работу при изменяющихся характеристиках сети.

ПРИНЦИП РАБОТЫ ВЕНТИЛЯТОРОВ ШАХТНЫХ НЕРЕВЕРСИВНЫЕ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВО-22/12 ДН

Принцип работы основан на вращении рабочего колеса с регулируемыми лопатками. Угол установки лопаток задаётся при остановленном вентиляторе, а направление воздушного потока корректируется закрылками направляющего аппарата в процессе работы. Дополнительно может использоваться частотно-регулируемый привод для плавного управления производительностью.

Конструкция лопаточной системы и корпуса оптимизирована методом конечных элементов, с проведением прочностного и модального анализа для устранения резонансных частот. Это обеспечивает долговечность и устойчивость работы даже при значительных механических и аэродинамических нагрузках.

ЦЕНА И КУПИТЬ ШАХТНЫЕ НЕРЕВЕРСИВНЫЕ ОСЕВЫЕ ОДНОСТУПЕНЧАТЫЕ ВЕНТИЛЯТОРЫ ВО-22/12 ДН

На цену вентиляторов ВО-22/12 ДН влияют следующие факторы:

Наличие регулируемых входных направляющих аппаратов.
Комплектация противосрывными устройствами.
Дополнительные опции: шумопоглощающие устройства, калориферы, присоединительные патрубки.
Тип привода и возможность частотно-регулируемого управления.

Приобретение непосредственно у производителя «Укрвентсистемы» обеспечивает полное соответствие конструкции заявленным характеристикам, гарантию на оборудование и возможность комплектования вентиляторов дополнительными аксессуарами под индивидуальные требования объекта.

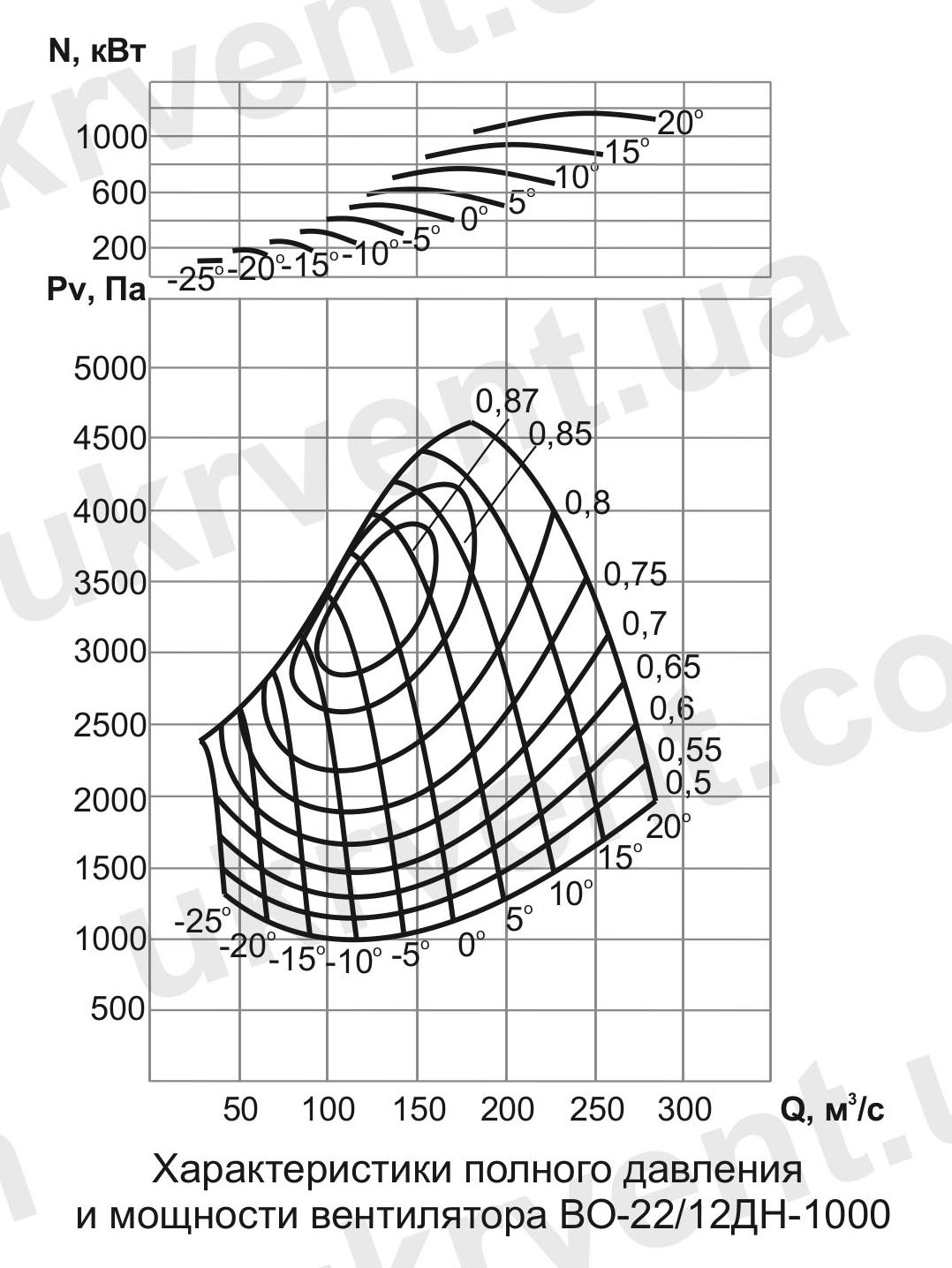

ПАРАМЕТРЫ ВЫСОКОНАПОРНЫХ НЕРЕВЕРСИВНЫХ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВЕНТИЛЯТОРОВ ВО-22/12 ДН

	ВО-22/12 ДН
Номинальный диаметр рабочего колеса, мм	2200
Номинальный диаметр втулки рабочего колеса, мм	1200
Номинальная подача, м³/с (пред. откл. ±10%)	130
Номинальное полное давление, Па (пред. откл.±10%)	3500
Номинальное статическое давление, Па (пред. откл. ±10% )	3400
Подача в пределах рабочей области, м³/с, минимальная, не более	40
Подача в пределах рабочей области, м³/с, максимальная, не менее	240
Статическое давление в пределах рабочей области, Па, минимальное, не более	1300
Статическое давление в пределах рабочей области, Па, максимальное, не менее	4300
Максимальный полный КПД, не менее	0,87
Максимальный статический КПД, не менее	0,83
Мощность электропривода, кВт, не более	1250
Частота вращения, мин^-1, не более	1000
Масса вентилятора без электродвигателя, кг, не более	15000
высота, мм, не более	3550
ширина, мм, не более	3300
длина, мм, не более	10200

* Размеры уточняются при заказе

ВО-22/12 ДН являются высоконадежными и адаптированными для промышленных и шахтных условий вентиляторными установками. Их конструктивные особенности, возможность регулирования производительности и устойчивость к переменным условиям работы делают эту серию оптимальной для систем главного проветривания шахт, рудников и крупных подземных объектов.
