ШАХТНЫЕ РЕВЕРСИВНЫЕ ОСЕВЫЕ ОДНОСТУПЕНЧАТЫЕ ВЕНТИЛЯТОРЫ ВО-24/14 ДР: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПРИМЕНЕНИЕ

Шахтные реверсивные осевые одноступенчатые вентиляторы ВО-ДР

Шахтные реверсивные осевые одноступенчатые вентиляторы серии ВО-24/14 ДР производства «Укрвентсистемы» предназначены для создания надежной вентиляции в закрытых пространствах с ограниченным доступом воздуха. Их конструкция обеспечивает эксплуатацию в сложных горно-рудных условиях, тоннелях и промышленных системах с реверсивными потоками. Вентиляторы разрабатывались с акцентом на долговечность, контроль параметров работы и возможность адаптации к различным режимам эксплуатации.

ОСНОВНОЕ НАЗНАЧЕНИЕ РЕВЕРСИВНЫХ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВЕНТИЛЯТОРОВ ВО-24/14 ДР

Основная задача вентиляторов ВО-24/14 ДР заключается в обеспечении эффективного воздухообмена в закрытых и действующих шахтах и тоннелях. Реверсивная функция позволяет изменять направление потока воздуха без демонтажа оборудования, что особенно важно при аварийных ситуациях или изменении технологических требований. Вентиляторы рассчитаны на эксплуатацию в системах с переменной нагрузкой, с сохранением стабильных аэродинамических характеристик и минимального износа механических узлов.

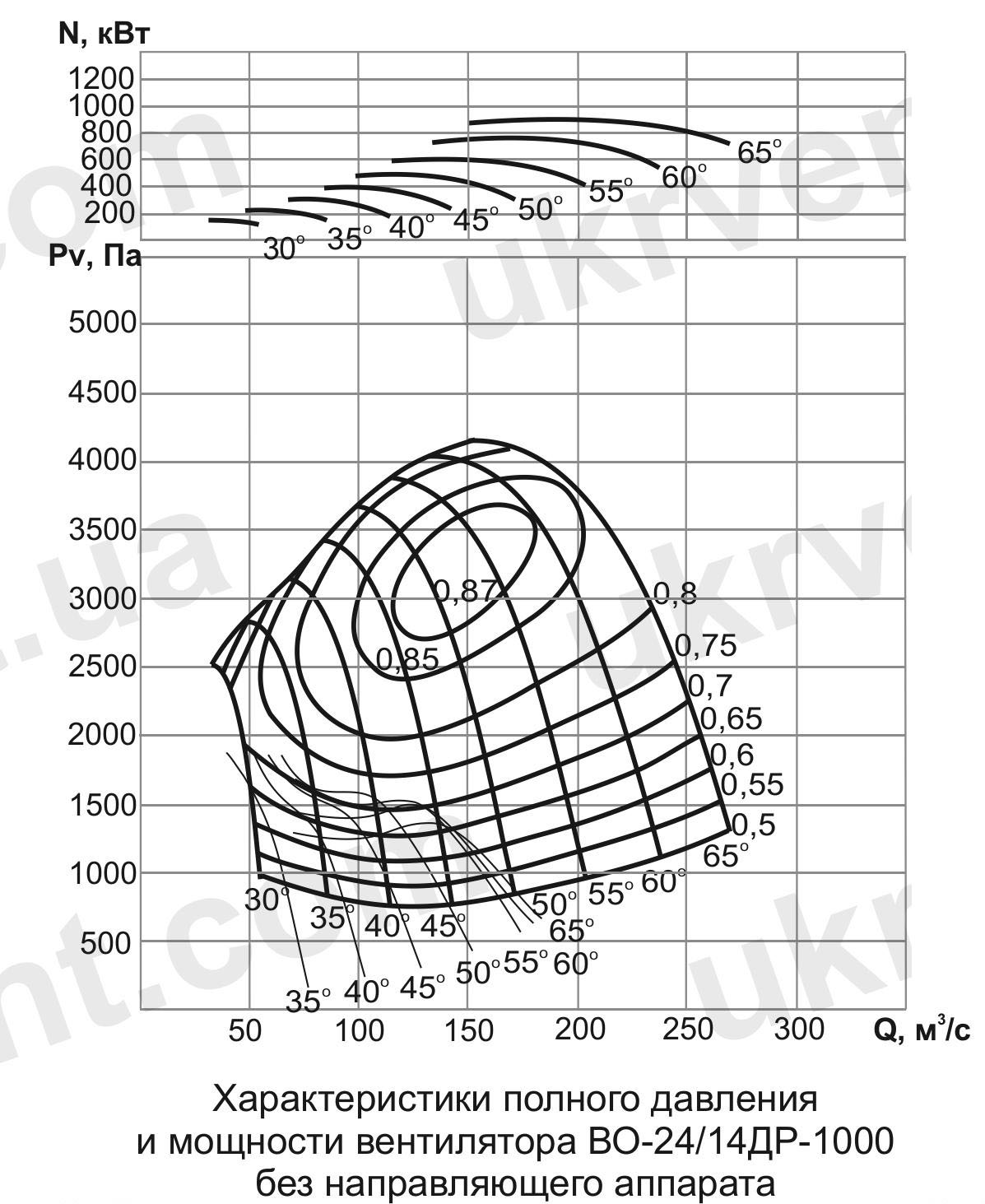

ПАРАМЕТРЫ РЕВЕРСИВНЫХ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВЕНТИЛЯТОРОВ СЕРИИ ВО-24/14 ДР (без входного направляющего аппарата)

	ВО-24/14 ДР
Номинальный диаметр рабочего колеса, мм	2400
Номинальный диаметр втулки рабочего колеса, мм	1400
Номинальнаяподача, м³/с (пред. откл. ±10%)	155
Номинальное полное давление, Па (пред. откл.±10%)	3400
Номинальное статическое давление, Па (пред. откл. ±10% )	3300
Подача в пределах рабочей области, м³/с, минимальная, не более	50
Подача в пределах рабочей области, м³/с, максимальная, не менее	240
Статическое давление в пределах рабочей области, Па, минимальное, не более	1100
Статическое давление в пределах рабочей области, Па, максимальное, не менее	3900
Максимальный полный КПД, не менее	0,85
Максимальный статический КПД, не менее	0,81
Мощность электропривода, кВт, не более	1000
Частота вращения, мин^-1, не более	1000
Масса вентилятора без электродвигателя, кг, не более	16000
высота, мм, не более	3800
ширина, мм, не более	3800
длина, мм, не более	9700

* Размеры уточняются при заказе

ПРИМЕНЕНИЕ ВЕНТИЛЯТОРОВ ШАХТНЫХ ВО-24/14 ДР

ВО-24/14 ДР используются для:

Проветривания закрытых и действующих шахт, рудников и тоннелей;
Создания реверсивной вентиляции в общепромышленных системах;
Поддержания необходимого давления воздуха при переменных аэродинамических характеристиках;
Систем, требующих экономичного регулирования расхода и давления воздуха.

Возможность интеграции с шумопоглощающими устройствами, калориферами и различными типами патрубков позволяет адаптировать вентилятор под конкретные технологические задачи.

ПРИНЦИП РАБОТЫ ВЕНТИЛЯТОРОВ ШАХТНЫХ РЕВЕРСИВНЫХ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВО-24/14 ДР

Переход в реверсивный режим осуществляется изменением направления вращения рабочего колеса с автоматическим переключением закрылков направляющего и спрямляющего аппаратов. Регулирование осуществляется двумя способами: изменением угла установки лопаток рабочего колеса при остановленном вентиляторе и управлением закрылками направляющего аппарата на ходу. Частотно-регулируемый привод обеспечивает точное управление производительностью, а конструкция оптимизирована методами конечных элементов для предотвращения резонансных явлений. Смазка подшипников осуществляется через циркуляционную маслостанцию с контролем температуры и вибрации. Применены современные подшипниковые узлы производства Швеции, Германии и Японии, а также пластинчатые муфты для надежного соединения валов.

ЦЕНА И КУПИТЬ ШАХТНЫЕ РЕВЕРСИВНЫЕ ОСЕВЫЕ ОДНОСТУПЕНЧАТЫЕ ВЕНТИЛЯТОРЫ ВО-24/14 ДР

Цена вентиляторов ВО-24/14 ДР формируется исходя из комплектации: наличие регулируемых входных направляющих аппаратов, противосрывного устройства, шумоизолирующих элементов, калориферов и присоединительных патрубков влияет на стоимость оборудования. Возможна поставка с частотно-регулируемым приводом и адаптацией под конкретные технические требования заказчика. Купить вентиляторы можно напрямую у производителя «Укрвентсистемы», что обеспечивает контроль качества, соблюдение технических характеристик и сопровождение установки.

Шахтные реверсивные осевые одноступенчатые вентиляторы ВО-24/14 ДР представляют собой надежное и технически продуманное решение для вентиляции закрытых и действующих шахт, тоннелей и промышленных объектов. Конструкция обеспечивает долговечность, возможность реверсивного режима, точное регулирование производительности и безопасность эксплуатации. Их применение целесообразно в системах, где требуется стабильный воздухообмен при изменяющихся условиях работы и повышенные эксплуатационные требования.
