Шахтные реверсивные осевые одноступенчатые вентиляторы серии ВО-28/18 ДР производства «Укрвентсистемы» представляют собой оборудование, предназначенное для создания эффективной системы вентиляции в закрытых шахтах, рудниках, тоннелях и общепромышленных реверсивных системах. Конструктивные решения вентиляторов обеспечивают надежную работу в сложных условиях эксплуатации, позволяя регулировать направление и силу воздушного потока без снижения эксплуатационных показателей.
ОСНОВНОЕ НАЗНАЧЕНИЕ РЕВЕРСИВНЫХ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВЕНТИЛЯТОРОВ ВО-28/18 ДР
Основная функция вентиляторов ВО-28/18 ДР — обеспечение проветривания шахт и промышленных объектов с возможностью реверсирования воздушного потока. Переход в реверсивный режим осуществляется изменением направления вращения рабочего колеса, при этом закрылки направляющего и спрямляющего аппаратов автоматически переключаются в режим «реверс». Конструкция с вынесенным электродвигателем и промежуточным валом повышает надежность привода и позволяет использовать вентилятор в условиях повышенных нагрузок.
Регулирование вентилятора обеспечивается изменением угла установки лопаток рабочего колеса при остановленном состоянии, закрылками направляющего аппарата во время работы и частотно-регулируемым приводом. Смазка подшипниковых узлов осуществляется через циркуляционную маслостанцию, с контролем температуры масла и вибрации, что гарантирует длительный срок службы и стабильную работу в реверсивном режиме.
ПРИМЕНЕНИЕ ВЕНТИЛЯТОРОВ ШАХТНЫХ ВО-28/18 ДР

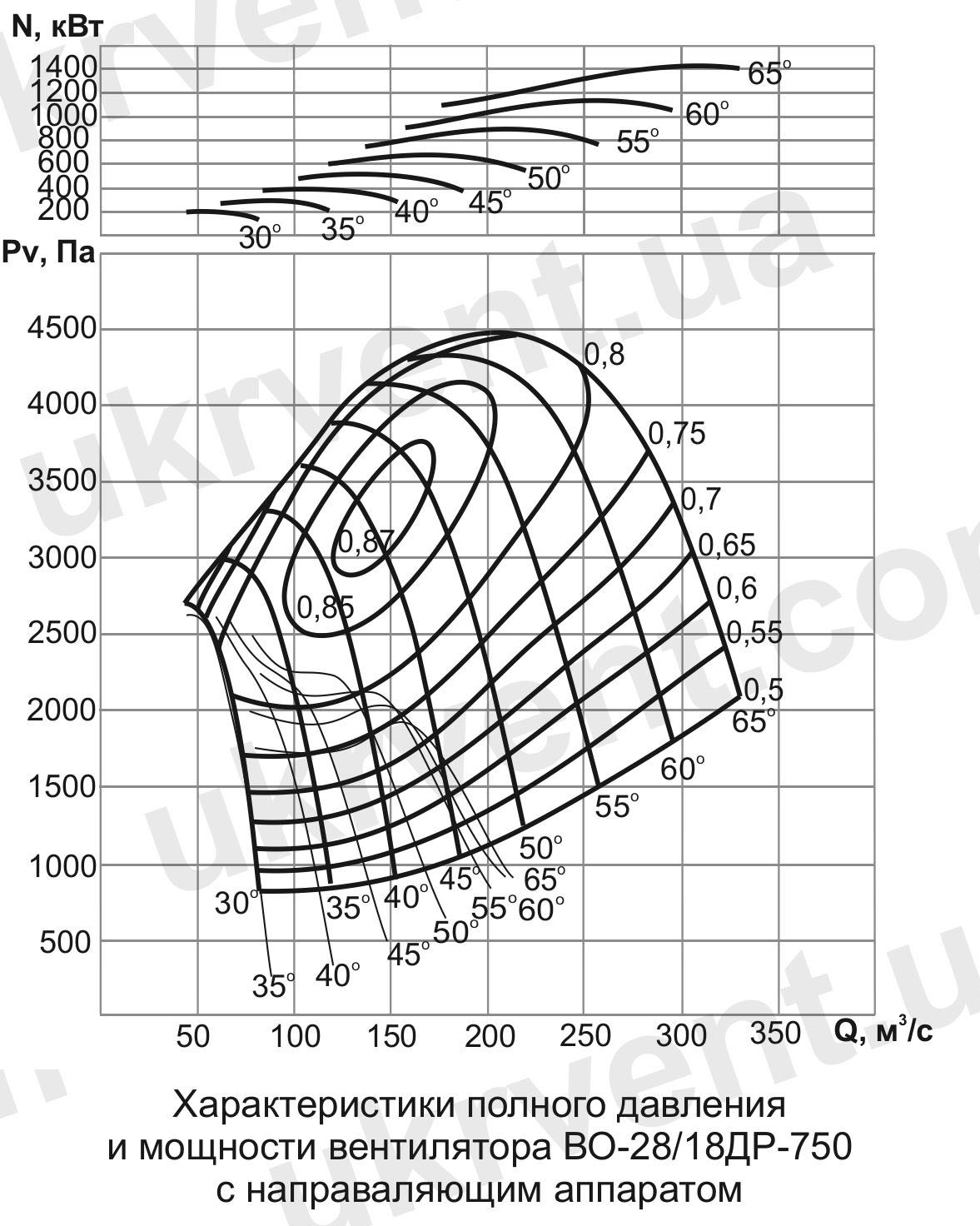

ВО-28/18 ДР используется в вентиляционных системах шахт и рудников для удаления отработанного воздуха и подачи свежего. Благодаря возможности реверсирования вентиляторы применяются в тоннелях, промышленных производственных помещениях и системах общепромышленной вентиляции. Регулируемые входные направляющие аппараты позволяют повышать давление вентилятора на 15–20% без снижения КПД, обеспечивая точное и экономичное управление воздушным потоком.
Дополнительно вентиляторы могут оснащаться противосрывными устройствами для стабилизации работы при переменных характеристиках сети, устройствами снижения шума, калориферами и присоединительными патрубками по требованию заказчика. Применение подшипниковых узлов и пластинчатых муфт производства Швеции, Германии и Японии повышает надежность и долговечность оборудования.
ПРИНЦИП РАБОТЫ ВЕНТИЛЯТОРОВ ШАХТНЫХ РЕВЕРСИВНЫХ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВО-28/18 ДР
Вентиляторы ВО-28/18 ДР функционируют на принципе осевого перемещения воздуха с возможностью реверсирования потока. При изменении направления вращения рабочего колеса закрылки направляющего и спрямляющего аппаратов автоматически перестраиваются, обеспечивая оптимальное направление воздушного потока в обратном режиме. Регулируемая установка лопаток и направляющих аппаратов позволяет точно задавать производительность вентилятора, а оптимизация конструкции методом конечных элементов и прочностного анализа исключает резонансные колебания и повышает эксплуатационную надежность.

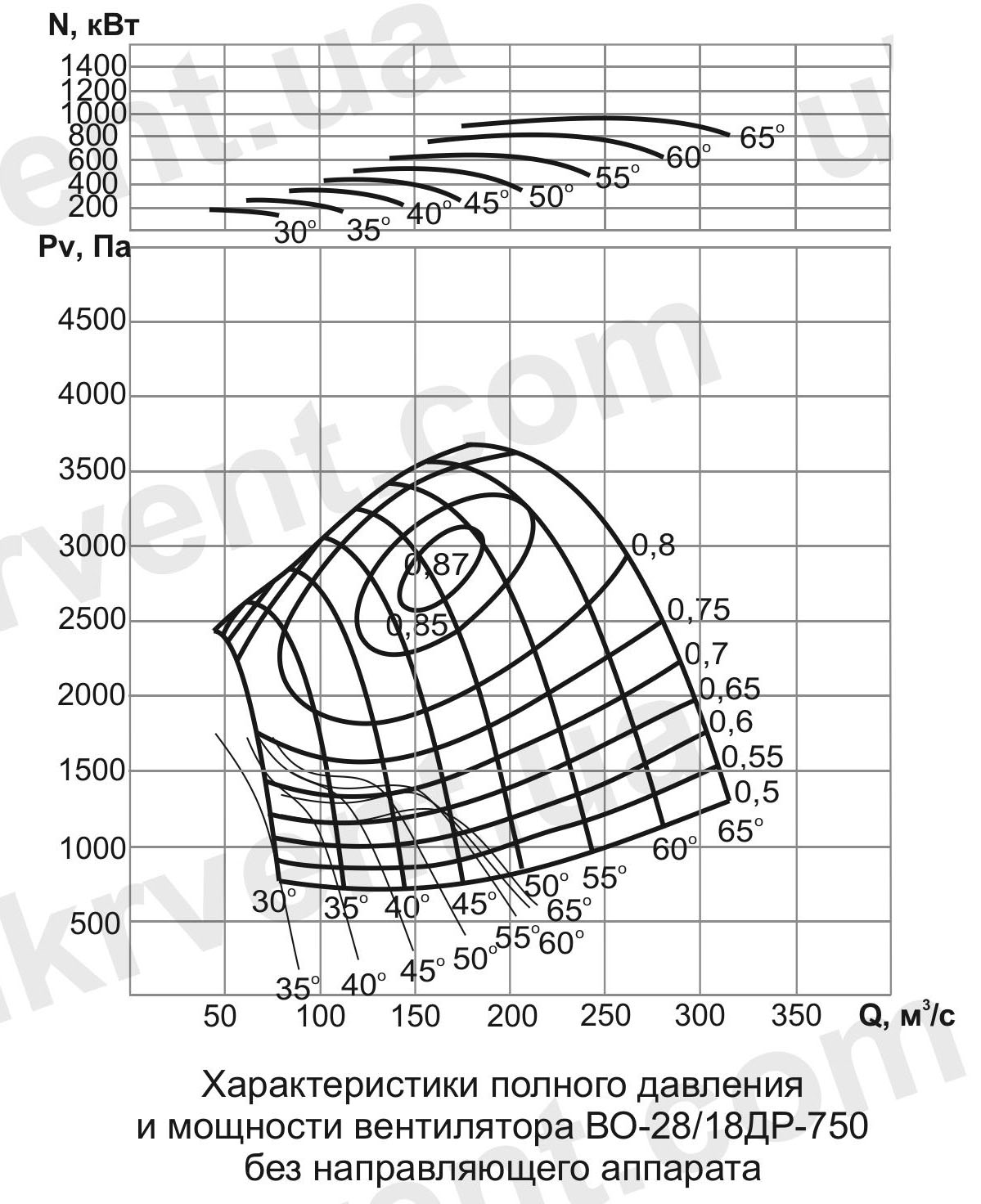

ПАРАМЕТРЫ РЕВЕРСИВНЫХ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВЕНТИЛЯТОРОВ ВО-28/18 ДР (без входного направляющего аппарата)
ВО-28/18 ДР | |
Номинальный диаметр рабочего колеса, мм | 2800 |
Номинальный диаметр втулки рабочего колеса, мм | 1800 |
Номинальнаяподача, м3/с (пред. откл. ±10%) | 180 |
Номинальное полное давление, Па (пред. откл.±10%) | 3000 |
Номинальное статическое давление, Па (пред. откл. ±10% ) | 2900 |
Подача в пределах рабочей области, м3/с, минимальная, не более | 70 |
Подача в пределах рабочей области, м3/с, максимальная, не менее | 280 |
Статическое давление в пределах рабочей области, Па, минимальное, не более | 1000 |
Статическое давление в пределах рабочей области, Па, максимальное, не менее | 3500 |
Максимальный полный КПД, не менее | 0,85 |
Максимальный статический КПД, не менее | 0,81 |
Мощность электропривода, кВт, не более | 1250 |
Частота вращения, мин-1, не более | 750 |
Масса вентилятора без электродвигателя, кг, не более | 20000 |
высота, мм, не более | 4100 |
ширина, мм, не более | 4100 |
длина, мм, не более | 10500 |
* Размеры уточняются при заказе
ЦЕНА И КУПИТЬ ШАХТНЫЕ РЕВЕРСИВНЫЕ ОСЕВЫЕ ОДНОСТУПЕНЧАТЫЕ ВЕНТИЛЯТОРЫ ВО-28/18 ДР
Стоимость вентиляторов ВО-28/18 ДР определяется комплектацией, размерами и наличием дополнительных опций: регулируемых направляющих аппаратов, противосрывных устройств, шумоподавляющих комплектов, калориферов и патрубков. У производителя «Укрвентсистемы» можно приобрести вентиляторы с полной заводской комплектацией, включая высококачественные подшипники, приводные муфты и систему смазки, а также заказать индивидуальные варианты под конкретные условия эксплуатации.
ВО-28/18 ДР шахтные реверсивные осевые одноступенчатые вентиляторы обеспечивают надежное проветривание и реверсивное управление воздушным потоком в шахтах, тоннелях и промышленных системах вентиляции. Конструктивные решения, высокая степень оптимизации и возможность индивидуальной комплектации делают их эффективным инструментом инженерной вентиляции, соответствующим современным требованиям промышленной эксплуатации.
