ШАХТНЫЕ РЕВЕРСИВНЫЕ ОСЕВЫЕ ОДНОСТУПЕНЧАТЫЕ ВЕНТИЛЯТОРЫ ВО-32/20 ДР ПРОИЗВОДСТВА «УКРВЕНТСИСТЕМЫ»

Шахтные реверсивные осевые одноступенчатые вентиляторы ВО-ДР

Вентиляторы серии ВО-32/20 ДР относятся к шахтным реверсивным осевым одноступенчатым установкам, разработанным для работы в условиях повышенных требований к безопасности и надежности. Данное оборудование применяется для создания устойчивого воздушного потока в подземных сооружениях различного назначения. Конструкция вентиляторов разработана предприятием «Укрвентсистемы» с использованием современных методов аэродинамического и прочностного анализа, что обеспечивает высокую эффективность, устойчивость к вибрациям и долговечность при длительной эксплуатации.

ОСНОВНОЕ НАЗНАЧЕНИЕ РЕВЕРСИВНЫХ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВЕНТИЛЯТОРОВ ВО-32/20 ДР

Вентиляторы ВО-32/20 ДР предназначены для проветривания действующих и строящихся шахт, рудников и тоннелей. Они обеспечивают как прямой, так и обратный поток воздуха, что позволяет оперативно изменять направление вентиляции при аварийных или технологических ситуациях. Реверсивный режим включается изменением направления вращения рабочего колеса с автоматическим переводом закрылков направляющего и спрямляющего аппаратов в положение «реверс».

Основное назначение установки — подача и удаление воздуха в вентиляционных системах подземных выработок, обеспечение норм микроклимата и безопасности при ведении горных работ.

ПРИМЕНЕНИЕ ВЕНТИЛЯТОРОВ ШАХТНЫХ ВО-32/20 ДР

Оборудование используется в главных и резервных вентиляционных установках шахт, в тоннельных системах и на промышленных объектах, где требуется надёжная реверсивная вентиляция. Благодаря прочной конструкции и эффективной аэродинамике, вентиляторы ВО-32/20 ДР применяются в системах с переменным сопротивлением сети, сохраняя стабильность параметров потока.

Возможность регулировки угла установки лопаток рабочего колеса и закрылков направляющего аппарата позволяет адаптировать характеристики вентилятора под конкретные условия эксплуатации, повышая энергоэффективность системы.

ПРИНЦИП РАБОТЫ ВЕНТИЛЯТОРОВ ШАХТНЫХ РЕВЕРСИВНЫХ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВО-32/20 ДР

Работа вентилятора основана на преобразовании механической энергии электродвигателя в энергию воздушного потока. Воздух поступает через направляющий аппарат, где формируется поток с оптимальными углами атаки, затем проходит через рабочее колесо и спрямляющий аппарат, где направление потока стабилизируется.

Реверсивность обеспечивается изменением направления вращения ротора и автоматическим переворотом закрылков направляющего и спрямляющего аппаратов. Такая система позволяет быстро переходить в противоположное направление вентиляции без необходимости механической перестройки узлов.

Подшипниковые узлы смазываются через циркуляционную маслостанцию с контролем температуры масла и вибрации. Применение пластинчатых муфт и подшипников ведущих мировых производителей (Швеция, Германия, Япония) повышает надёжность и снижает эксплуатационные затраты.

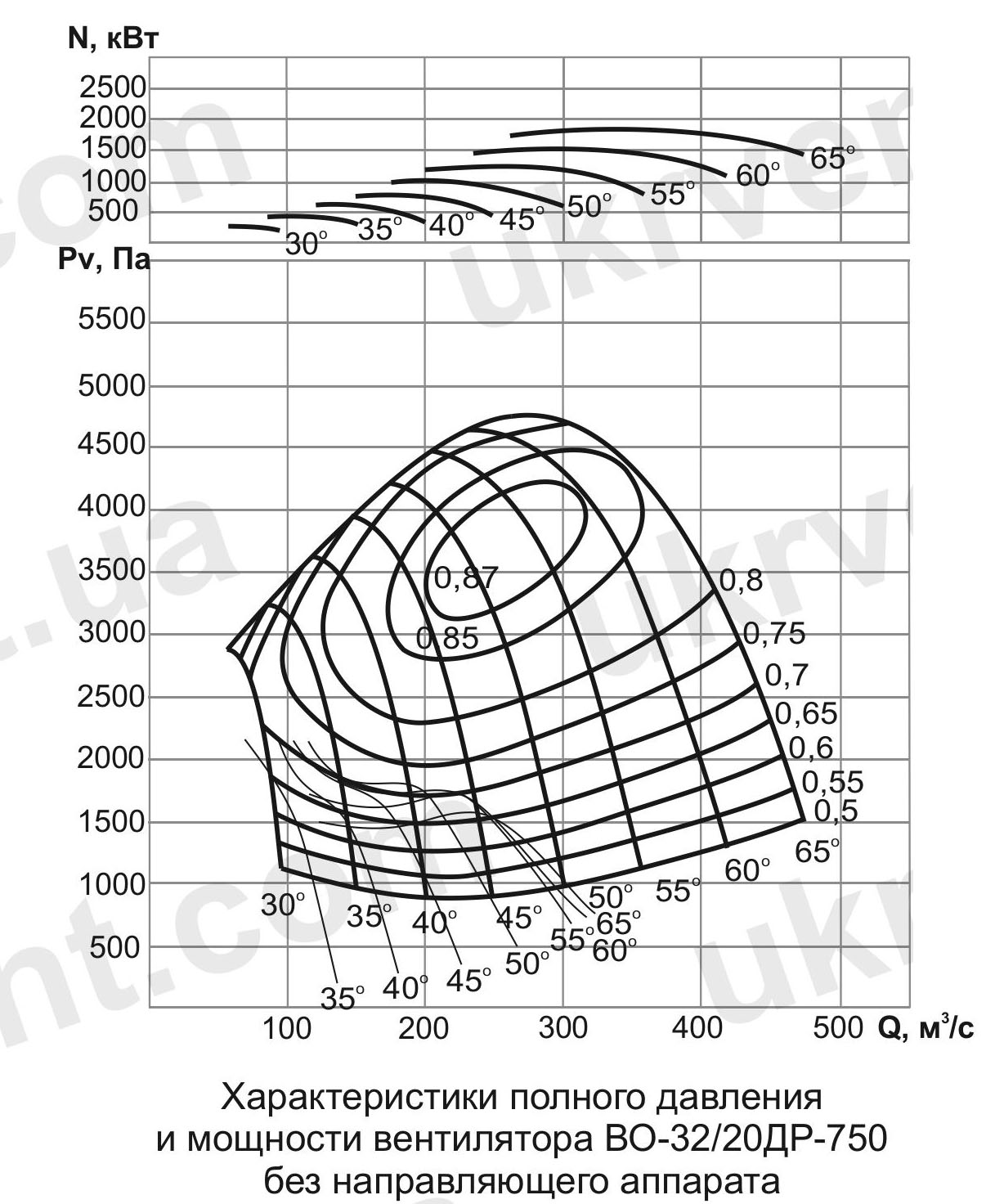

ПАРАМЕТРЫ РЕВЕРСИВНЫХ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВЕНТИЛЯТОРОВ СЕРИИ ВО-32/20 ДР (без входного направляющего аппарата)

	ВО-32/20 ДР
Номинальный диаметр рабочего колеса, мм	3200
Номинальный диаметр втулки рабочего колеса, мм	2000
Номинальнаяподача, м³/с (пред. откл. ±10%)	270
Номинальное полное давление, Па (пред. откл.±10%)	3800
Номинальное статическое давление, Па (пред. откл. ±10% )	3700
Подача в пределах рабочей области, м³/с, минимальная, не более	90
Подача в пределах рабочей области, м³/с, максимальная, не менее	430
Статическое давление в пределах рабочей области, Па, минимальное, не более	1300
Статическое давление в пределах рабочей области, Па, максимальное, не менее	4500
Максимальный полный КПД, не менее	0,85
Максимальный статический КПД, не менее	0,81
Мощность электропривода, кВт, не более	2500
Частота вращения, мин^-1, не более	750
Масса вентилятора без электродвигателя, кг, не более	25000
высота, мм, не более	5000
ширина, мм, не более	5000
длина, мм, не более	12300

* Размеры уточняются при заказе

ЦЕНА И КУПИТЬ ШАХТНЫЕ РЕВЕРСИВНЫЕ ОСЕВЫЕ ОДНОСТУПЕНЧАТЫЕ ВЕНТИЛЯТОРЫ ВО-32/20 ДР

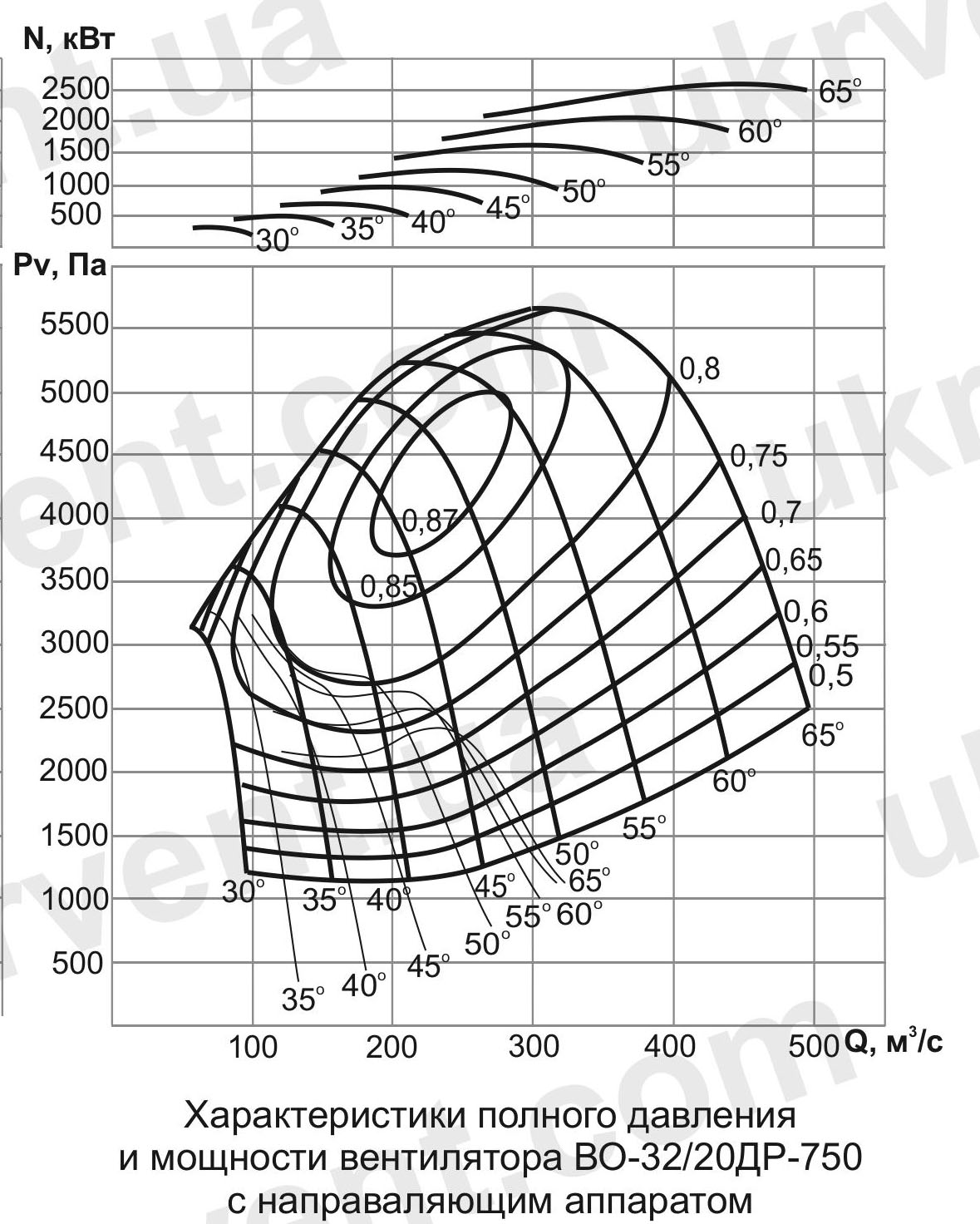

Стоимость вентиляторов ВО-32/20 ДР формируется исходя из ряда факторов: типоразмера, комплектации, исполнения направляющего аппарата, необходимости установки противосрывного устройства, шумоглушителей, калориферов или соединительных патрубков. Вариант исполнения с регулируемым входным направляющим аппаратом повышает максимальное давление на 15–20% без снижения КПД и позволяет глубоко регулировать производительность.

Цена также зависит от требований заказчика к автоматизации, типу частотно-регулируемого привода и исполнения электродвигателя. Производитель «Укрвентсистемы» осуществляет изготовление и поставку вентиляторов ВО-32/20 ДР с учётом технических условий заказчика, а также обеспечивает сервисное сопровождение, подбор оборудования и техническую консультацию.

Шахтные реверсивные осевые одноступенчатые вентиляторы ВО-32/20 ДР — это надёжное решение для организации проветривания подземных и промышленных объектов. Конструкция, выполненная с использованием прочностного и модального анализа, гарантирует устойчивость к резонансным колебаниям и длительный срок службы. Возможность регулирования параметров, наличие реверсивного режима и применение компонентов ведущих производителей делают оборудование «Укрвентсистемы» оптимальным для эксплуатации в сложных условиях горной промышленности и тоннельного строительства.
