ШАХТНЫЕ РЕВЕРСИВНЫЕ ОСЕВЫЕ ОДНОСТУПЕНЧАТЫЕ ВЕНТИЛЯТОРЫ ВО-36/22 ДР ПРОИЗВОДСТВА «УКРВЕНТСИСТЕМЫ»

Шахтные реверсивные осевые одноступенчатые вентиляторы ВО-ДР

Шахтные реверсивные осевые одноступенчатые вентиляторы серии ВО-36/22 ДР применяются в составе систем главного проветривания действующих и строящихся шахт, рудников и тоннелей. Конструкция и аэродинамические характеристики вентиляторов разработаны для обеспечения устойчивой и надёжной работы при высоких аэродинамических нагрузках и реверсивных режимах, что делает их оптимальными для систем, требующих двустороннего потока воздуха без снижения эксплуатационной эффективности. Производитель — предприятие «Укрвентсистемы», специализирующееся на выпуске промышленного вентиляционного оборудования для горнодобывающей и металлургической отраслей.

ОСНОВНОЕ НАЗНАЧЕНИЕ РЕВЕРСИВНЫХ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВЕНТИЛЯТОРОВ ВО-36/22 ДР

Основное назначение вентиляторов ВО-36/22 ДР — обеспечение реверсивного проветривания шахтных выработок, то есть создание регулируемого потока воздуха в прямом и обратном направлениях. Такие вентиляторы применяются в системах, где необходимо быстрое переключение направления воздушного потока без остановки всего вентиляционного комплекса. Переход в реверсивный режим осуществляется изменением направления вращения рабочего колеса с автоматическим переключением закрылков направляющего и спрямляющего аппаратов в положение «реверс».

Благодаря регулируемым лопаткам рабочего колеса, системе управления закрылками и возможности частотного регулирования обеспечивается точное соответствие параметров вентиляции текущим условиям шахтной сети. Это гарантирует оптимальное распределение воздуха и снижение энергозатрат при сохранении требуемой производительности.

ПРИМЕНЕНИЕ ВЕНТИЛЯТОРОВ ШАХТНЫХ ВО-36/22 ДР

Вентиляторы ВО-36/22 ДР используются в системах главного и резервного проветривания шахт, рудников, горноспасательных выработок и тоннелей. Они могут применяться как в стационарных установках, так и в составе передвижных вентиляционных комплексов. Конструкция допускает эксплуатацию в условиях повышенной запылённости, влажности и вибраций.

Дополнительно вентиляторы находят применение в промышленных реверсивных вентиляционных системах, где требуется быстрая смена направления воздушного потока — например, в вентиляции крупных производственных помещений, ангаров или технологических цехов. Возможность регулирования параметров воздушного потока делает данное оборудование универсальным для различных эксплуатационных режимов.

ПРИНЦИП РАБОТЫ ВЕНТИЛЯТОРОВ ШАХТНЫХ РЕВЕРСИВНЫХ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВО-36/22 ДР

Работа вентилятора основана на преобразовании механической энергии электродвигателя в кинетическую энергию воздушного потока. Воздух поступает через регулируемый направляющий аппарат, где закрылки формируют поток, обеспечивая равномерное распределение скоростей по сечению. После прохождения рабочего колеса воздух ускоряется и направляется спрямляющим аппаратом в выходной канал.

Реверс достигается изменением направления вращения приводного электродвигателя и синхронным переключением направляющих закрылков. Электродвигатель размещён на вынесенной раме и соединён с рабочим колесом через промежуточный вал, что облегчает обслуживание и снижает вибрационные нагрузки. Подшипниковые узлы смазываются циркуляционной маслостанцией, оснащённой системой контроля температуры и вибрации.

Использование пластинчатых муфт, а также подшипников ведущих мировых производителей (Швеция, Германия, Япония) повышает надёжность привода и снижает износ. Прочностной и модальный анализ, проведённый на этапе проектирования, позволил исключить резонансные зоны и оптимизировать геометрию лопаток для повышения аэродинамического КПД.

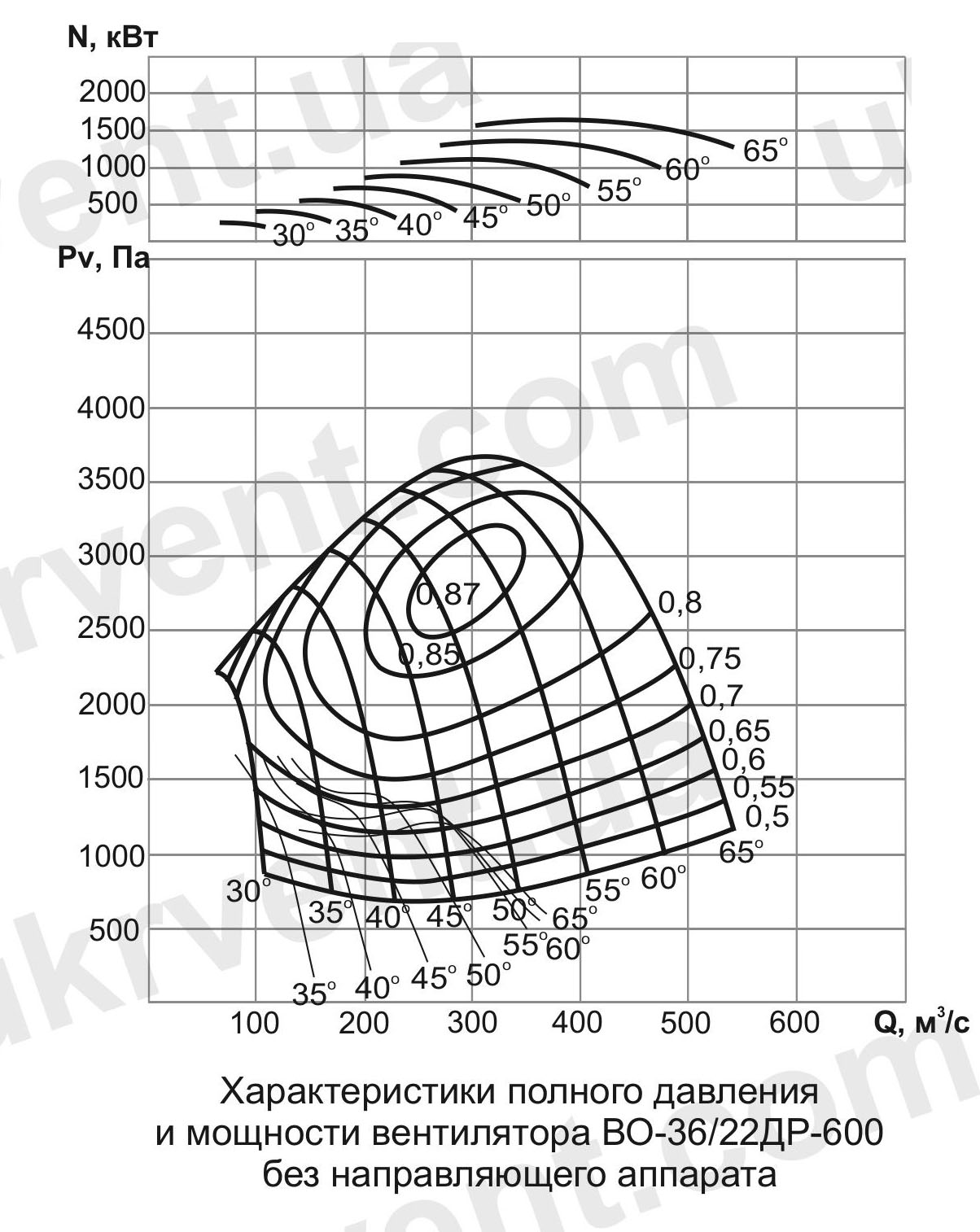

ПАРАМЕТРЫ РЕВЕРСИВНЫХ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВЕНТИЛЯТОРОВ СЕРИИ ВО-36/22 ДР (без входного направляющего аппарата)

	ВО-36/22 ДР
Номинальный диаметр рабочего колеса, мм	3600
Номинальный диаметр втулки рабочего колеса, мм	2200
Номинальнаяподача, м³/с (пред. откл. ±10%)	310
Номинальное полное давление, Па (пред. откл.±10%)	3000
Номинальное статическое давление, Па (пред. откл. ±10% )	2900
Подача в пределах рабочей области, м³/с, минимальная, не более	100
Подача в пределах рабочей области, м³/с, максимальная, не менее	490
Статическое давление в пределах рабочей области, Па, минимальное, не более	1000
Статическое давление в пределах рабочей области, Па, максимальное, не менее	3500
Максимальный полный КПД, не менее	0,85
Максимальный статический КПД, не менее	0,81
Мощность электропривода, кВт, не более	2000
Частота вращения, мин^-1, не более	600
Масса вентилятора без электродвигателя, кг, не более	32000
высота, мм, не более	5600
ширина, мм, не более	5600
длина, мм, не более	13200

* Размеры уточняются при заказе

ЦЕНА И КУПИТЬ ШАХТНЫЕ РЕВЕРСИВНЫЕ ОСЕВЫЕ ОДНОСТУПЕНЧАТЫЕ ВЕНТИЛЯТОРЫ ВО-36/22 ДР

Стоимость вентилятора ВО-36/22 ДР зависит от ряда факторов: комплектации (наличие входных направляющих аппаратов, противосрывных устройств, шумоглушителей, калориферов), требуемой производительности и условий эксплуатации. Также на цену влияет тип электродвигателя, способ регулирования скорости вращения и конструктивное исполнение рамы и соединительных патрубков.

Предприятие «Укрвентсистемы» изготавливает вентиляторы данной серии с учётом индивидуальных требований заказчика. Возможна поставка как стандартных модификаций, так и адаптированных вариантов под конкретные параметры сети и режимы реверсирования. Покупая оборудование напрямую у производителя, заказчик получает техническое сопровождение, комплектацию оригинальными узлами и гарантию соответствия проектным характеристикам.

Шахтные реверсивные осевые одноступенчатые вентиляторы ВО-36/22 ДР производства «Укрвентсистемы» представляют собой надёжное решение для систем реверсивного проветривания в сложных горных и промышленных условиях. Их конструкция сочетает аэродинамическую эффективность, удобство обслуживания и высокий уровень эксплуатационной устойчивости. Комплексная оптимизация лопаточных систем, современная система смазки и применение качественных комплектующих обеспечивают долговечную работу оборудования в непрерывном режиме эксплуатации.
