Шахтные нереверсивные осевые одноступенчатые вентиляторы ВО-ДН

Шахтные нереверсивные осевые одноступенчатые вентиляторы ВО-ДН
ВО-12/7,5 ДН
ВО-12/8,5 ДН
ВО-14/8,5 ДН

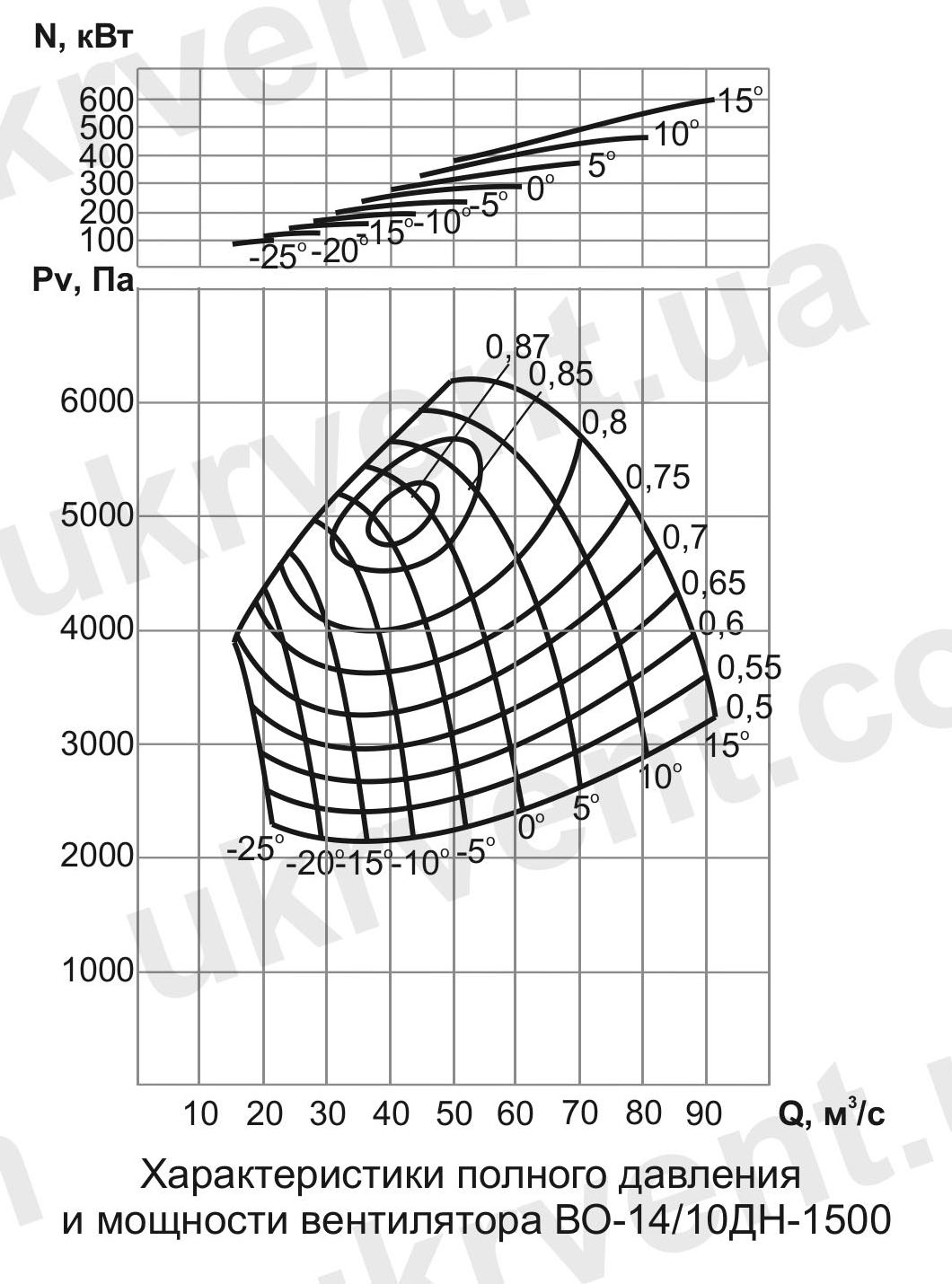

ВО-14/10 ДН
ВО-16/8,5 ДН
ВО-16/10 ДН
ВО-18/10 ДН
ВО-18/12 ДН
ВО-21/12 ДН

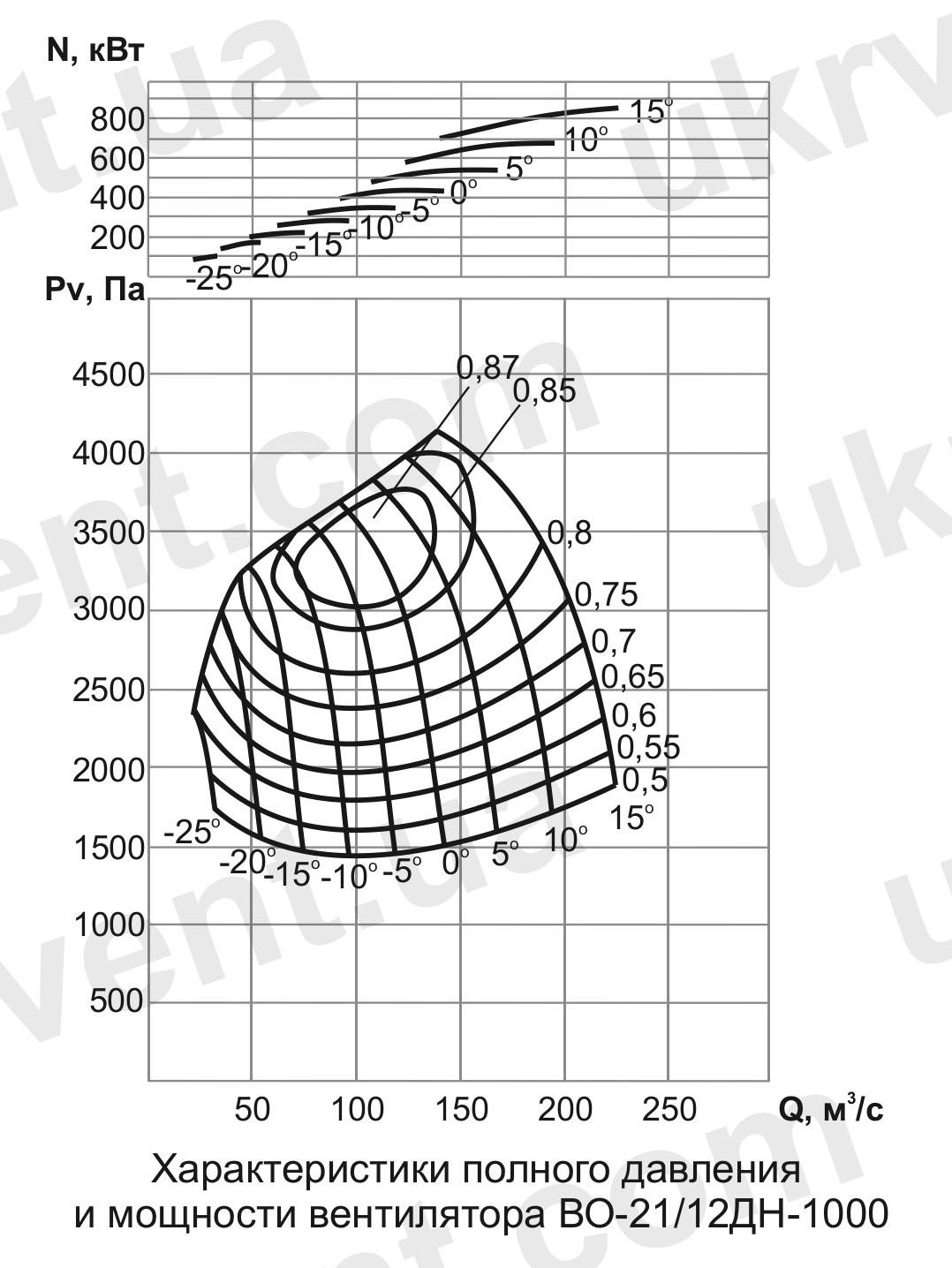

ВО-21/14 ДН
ВО-22/12 ДН

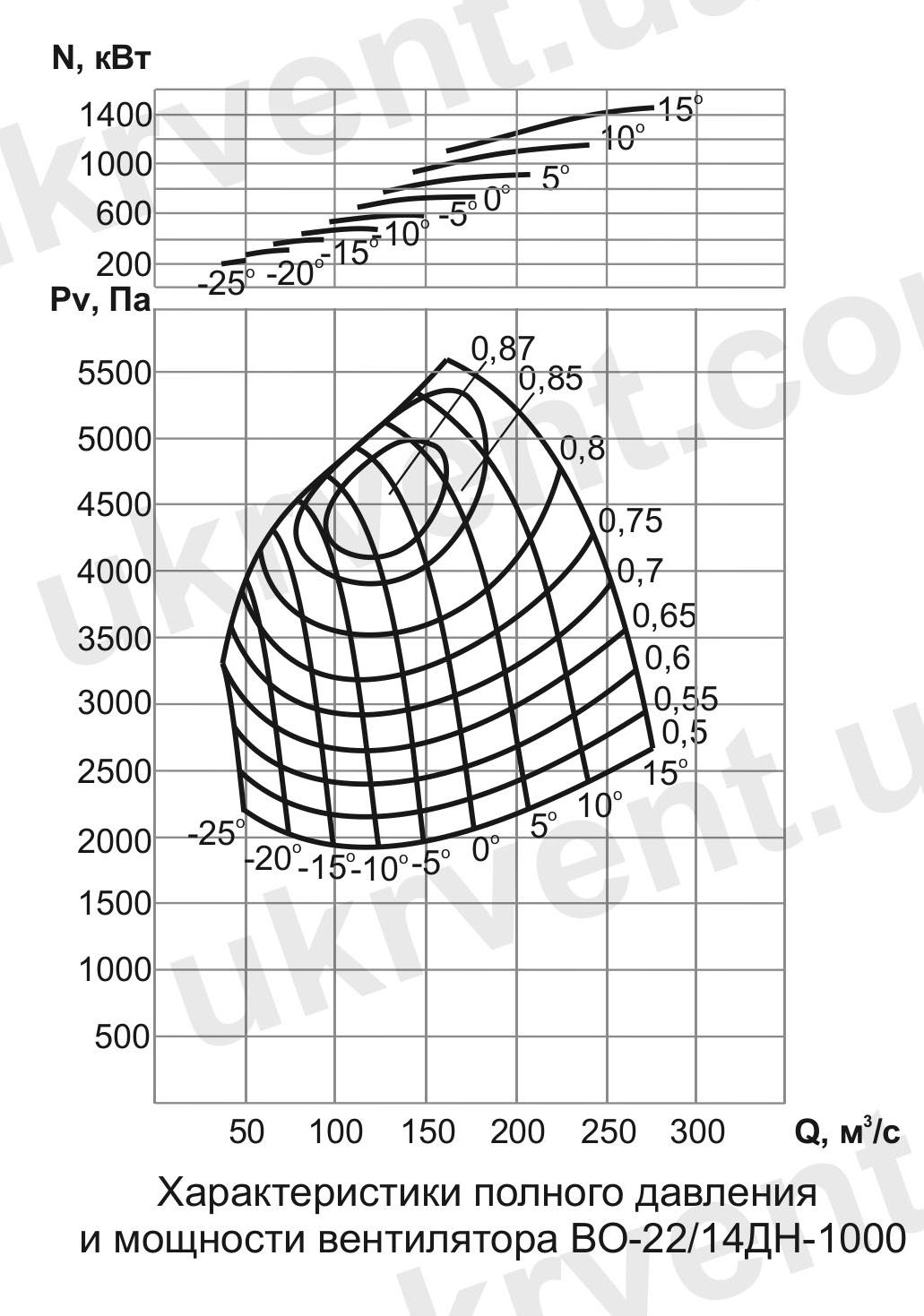

ВО-22/14 ДН

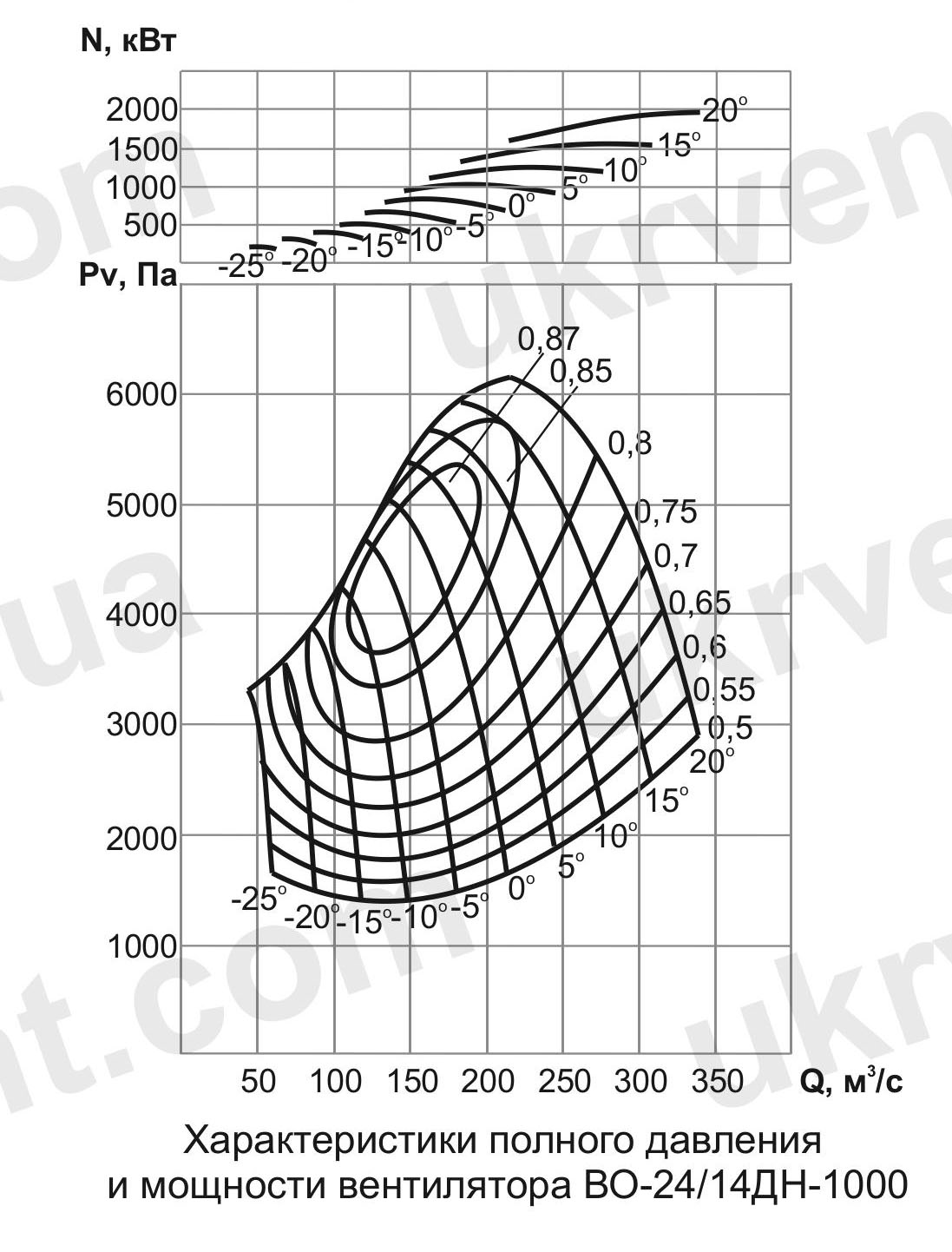

ВО-24/14 ДН
ВО-26/16 ДН
ВО-28/16 ДН
ВО-28/18 ДН

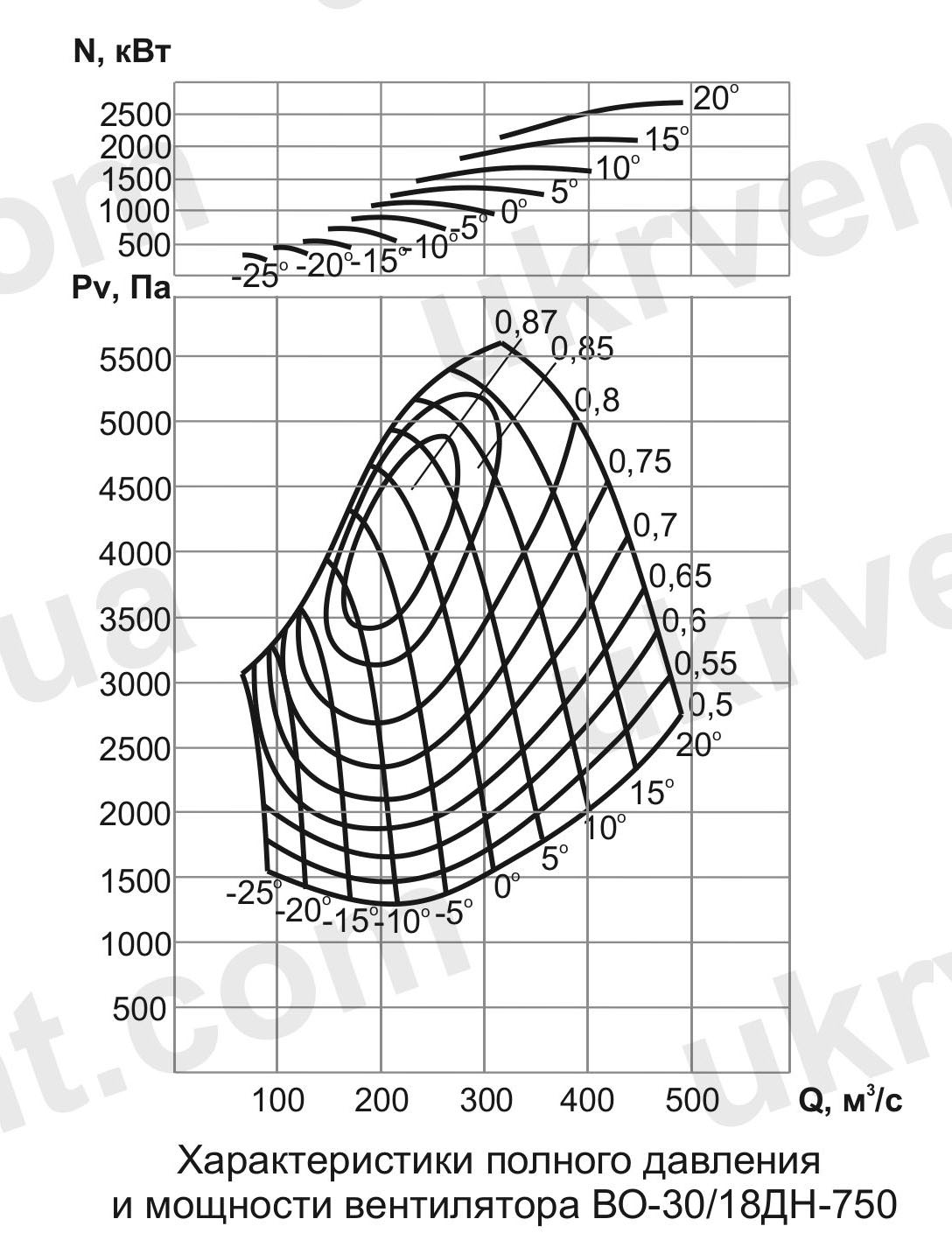

ВО-30/18 ДН
ВО-32/18 ДН
ВО-32/20 ДН
ВО-36/22 ДН
ВО-38/25 ДН
ВО-40/25 ДН

Шахтные нереверсивные осевые одноступенчатые вентиляторы серии ВО-ДН производства «Укрвентсистемы» применяются для главного проветривания шахт и рудников, а также для систем промышленной вентиляции, требующих устойчивого и мощного воздушного потока при высоком статическом давлении. Конструкции вентиляторов этой серии создавались с учётом требований надёжности, энергоэффективности и длительного ресурса работы в тяжёлых условиях эксплуатации. Вентиляторы ВО-ДН обеспечивают подачу воздуха в диапазоне от 20 до 840 м³/с при давлении до 6700 Па, что позволяет использовать их в широком спектре технологических задач.

ОСНОВНОЕ НАЗНАЧЕНИЕ НЕРЕВЕРСИВНЫХ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВЕНТИЛЯТОРОВ ВО-ДН

Основное назначение вентиляторов серии ВО-ДН — организация главного проветривания шахтных выработок, рудников и подземных сооружений, где требуется направленный воздушный поток без реверсирования. Эти установки создают стабильный напор и обеспечивают высокую производительность при минимальных потерях энергии.

Нереверсивное исполнение используется в системах с фиксированным направлением движения воздуха, где не требуется изменение направления потока при аварийных или технологических режимах. Благодаря осевой схеме и одноступенчатому исполнению достигается высокая эффективность при компактных габаритах, а также оптимальное распределение нагрузки на узлы.

Серия ВО-ДН разработана с учётом современных методов аэродинамического и прочностного расчёта, включая моделирование методом конечных элементов. Это позволило исключить резонансные зоны и повысить устойчивость конструкции при длительной работе в условиях вибрации и повышенной температуры.

ПРИМЕНЕНИЕ ВЕНТИЛЯТОРОВ ШАХТНЫХ ВО-ДН

Вентиляторы ВО-ДН находят применение в горнодобывающей промышленности, на металлургических и энергетических предприятиях, а также в других отраслях, где требуется надёжная система вентиляции с высоким статическим давлением.

Модели размерного ряда ВО-12…22 ДН используются для систем с расходом воздуха 20–200 м³/с. Они применяются для проветривания вертикальных и горизонтальных выработок малой и средней протяжённости, а также в технологических шахтах предприятий химической и энергетической отраслей.

Модели ВО-24…40 ДН обеспечивают подачу 70–840 м³/с и предназначены для главных вентиляторных установок крупных шахт и рудников. Благодаря высокой производительности и надёжной конструкции, эти вентиляторы эксплуатируются в непрерывном режиме при повышенных нагрузках.

Обе подсерии отличаются прочной механической схемой, адаптированной к вибрационным и температурным воздействиям, а также возможностью оснащения дополнительными узлами — шумоглушителями, калориферами, направляющими аппаратами и патрубками индивидуальной конструкции.

ПРИНЦИП РАБОТЫ ВЕНТИЛЯТОРОВ ШАХТНЫХ НЕРЕВЕРСИВНЫХ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВО-ДН

Принцип работы основан на преобразовании механической энергии электродвигателя в энергию воздушного потока посредством рабочего колеса осевого типа. Воздух поступает через входной направляющий аппарат, где формируется направление потока и снижаются завихрения, после чего проходит через рабочее колесо, создающее основной напор.

Регулирование режима работы осуществляется тремя способами:

изменением угла установки лопаток рабочего колеса (при остановленном вентиляторе);
регулировкой закрылков направляющего аппарата во время работы;
использованием частотно-регулируемого привода.

Такая система обеспечивает возможность тонкой настройки вентилятора под конкретные условия сети и экономичную работу при различных режимах нагрузки.

В конструкциях серии ВО-ДН (ВО-12…22 ДН) электродвигатель размещён на общей раме с вентилятором без промежуточного вала, что повышает надёжность и снижает вибрационные нагрузки. В моделях ВО-24…40 ДН двигатель установлен на выносной раме и соединён с рабочим колесом через промежуточный вал и пластинчатую муфту, что обеспечивает удобство обслуживания и точное выравнивание осей.

В подшипниковых узлах применяется циркуляционная система смазки с контролем температуры масла и уровня вибрации.

ПАРАМЕТРЫ ВЫСОКОНАПОРНЫХ НЕРЕВЕРСИВНЫХ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВЕНТИЛЯТОРОВ СЕРИИ ВО-ДН (ВО-12…22 ДН)

	Номинальный диаметр рабочего колеса, мм	Номинальный диаметр втулки рабочего колеса, мм	Номинальная подача, м³/с (пред. откл. ±10%)	Номинальное полное давление, Па (пред. откл.±10%)	Номинальное статическое давление, Па (пред. откл. ±10% )	Подача в пределах рабочей области, м³/с, минимальная, не более	Подача в пределах рабочей области, м³/с, максимальная, не менее	Статическое давление в пределах рабочей области, Па, минимальное, не более	Статическое давление в пределах рабочей области, Па, максимальное, не менее	Максимальный полный КПД, не менее	Максимальный статический КПД, не менее	Мощность электропривода, кВт, не более	Частота вращения, мин^-1, не более	Масса вентилятора без электродвигателя, кг, не более	высота, мм, не более	ширина, мм, не более	длина, мм, не более
ВО-12/7,5 ДН	1200	750	27	2900	2800	10	50	1500	3200	0,87	0,83	250	1500	3500	3500	2020	5800
ВО-12/8,5 ДН	1200	870	25	3900	3800	10	50	2000	4400	0,87	0,83	315	1500	3500	3500	2020	5800

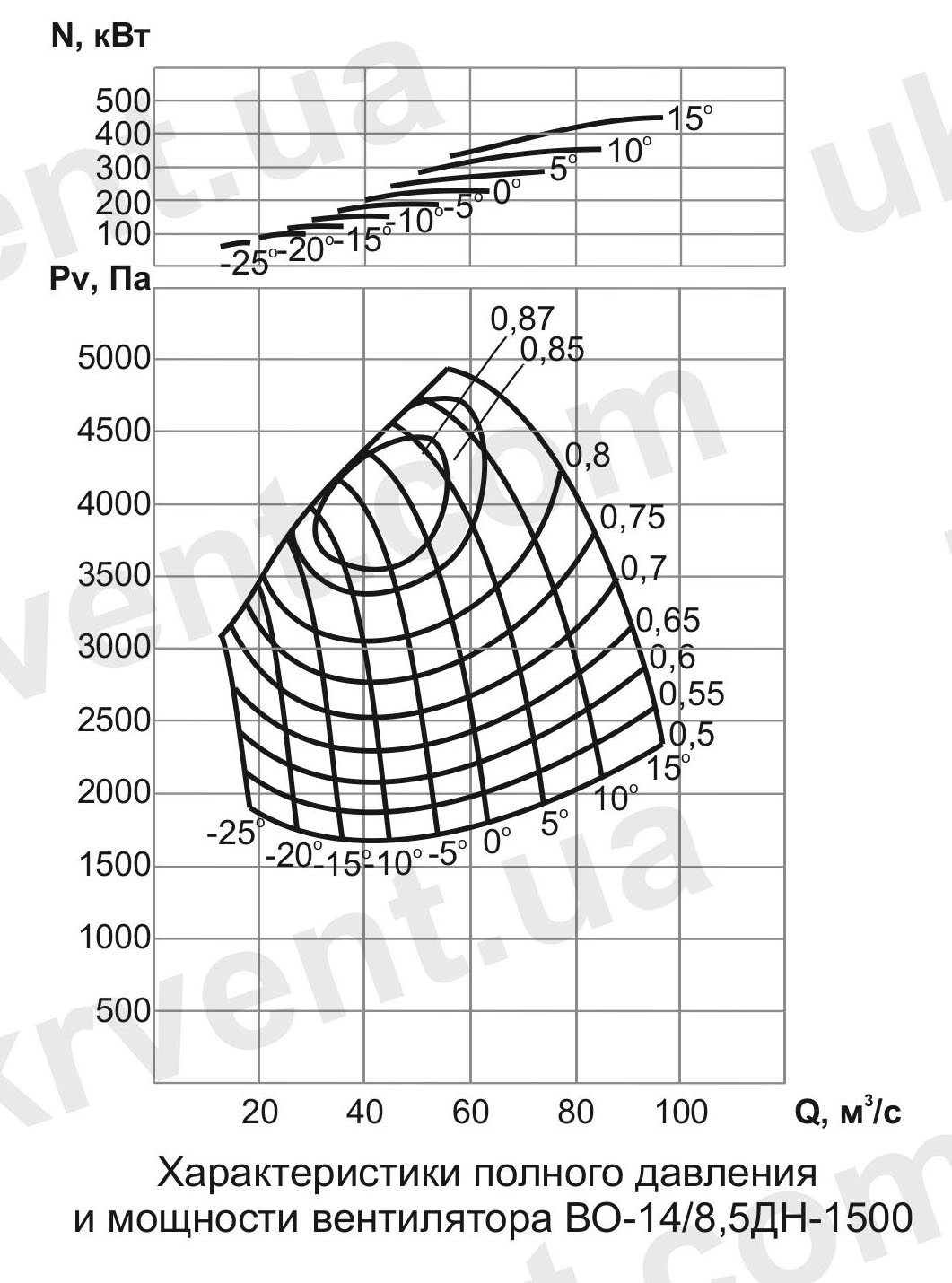

ВО-14/8,5 ДН	1400	850	43	4000	3900	15	80	2000	4500	0,87	0,83	500	1500	5000	2400	2200	6800
ВО-14/10 ДН	1400	1000	41	5000	4900	15	75	2500	5600	0,87	0,83	630	1500	5000	2400	2200	6800
ВО-16/8,5 ДН	1600	850	65	3900	3800	20	120	2100	4400	0,87	0,83	630	1500	6500	2700	2500	7700
ВО-16/10 ДН	1600	1000	65	5000	4900	20	120	2500	5600	0,87	0,83	800	1500	6500	2700	2500	7700
ВО-16/10 ДН	1600	1000	50	2200	2200	18	90	1200	2700	0,87	0,83	315	1000	6500	2700	2500	7700

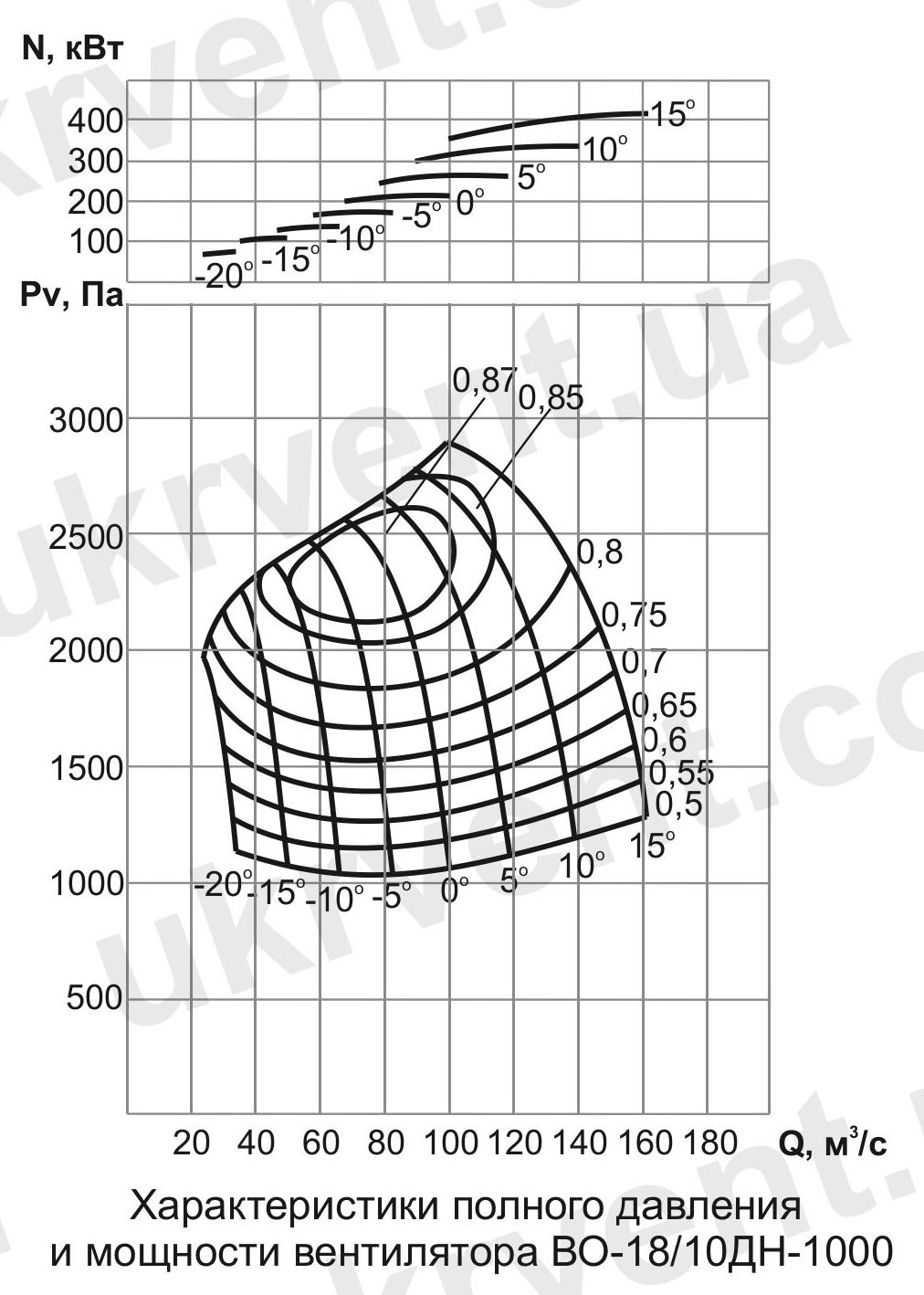

ВО-18/10 ДН	1800	1000	70	2400	2300	20	130	1200	2600	0,87	0,83	500	1000	8500	3100	2900	9000

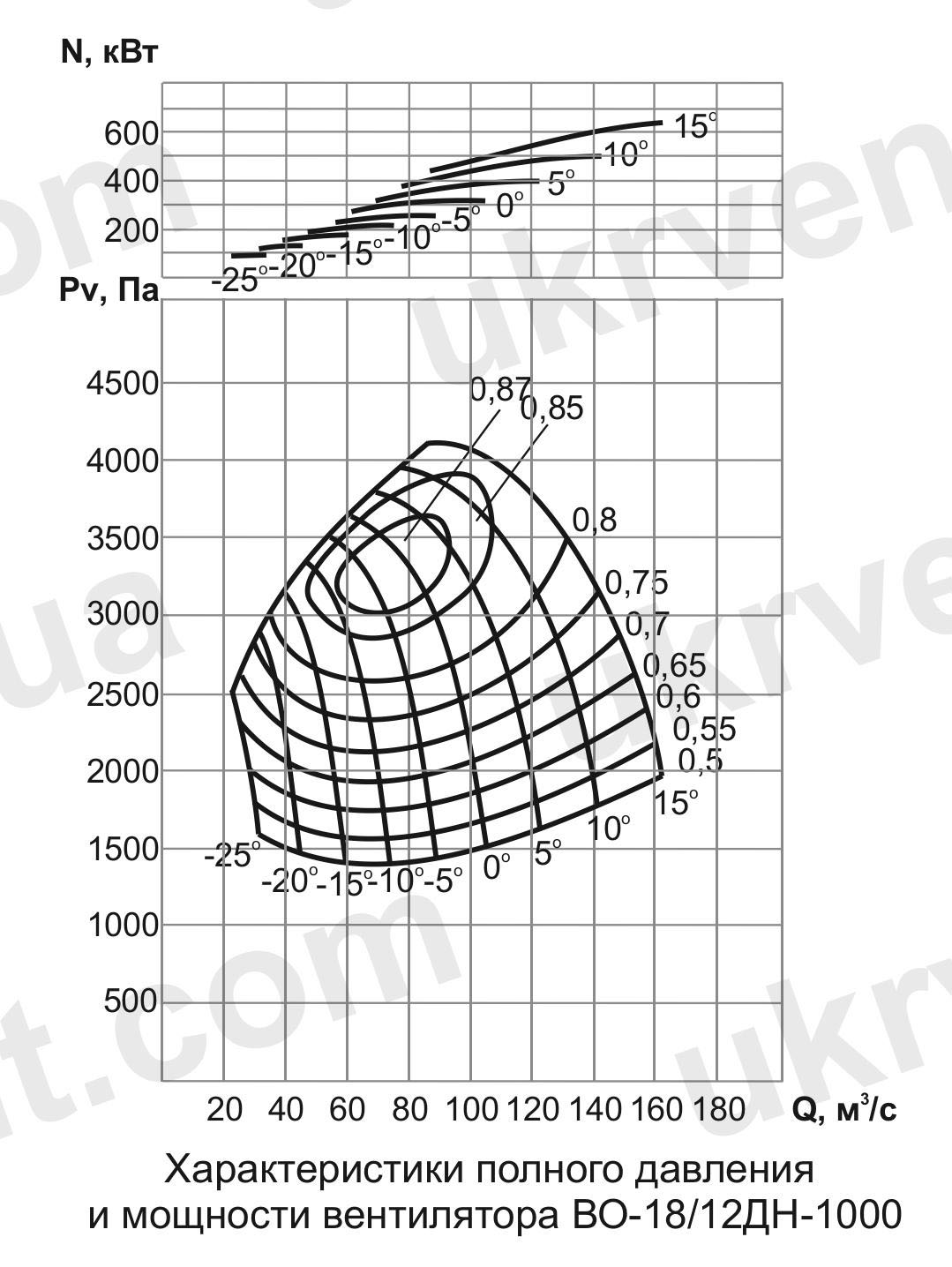

ВО-18/12 ДН	1800	1200	70	3400	3300	20	125	1700	3800	0,87	0,83	630	1000	8500	3100	2900	9000
ВО-21/12 ДН	2100	1200	100	3400	3300	30	180	1800	3700	0,87	0,83	800	1000	11050	3470	3200	9700

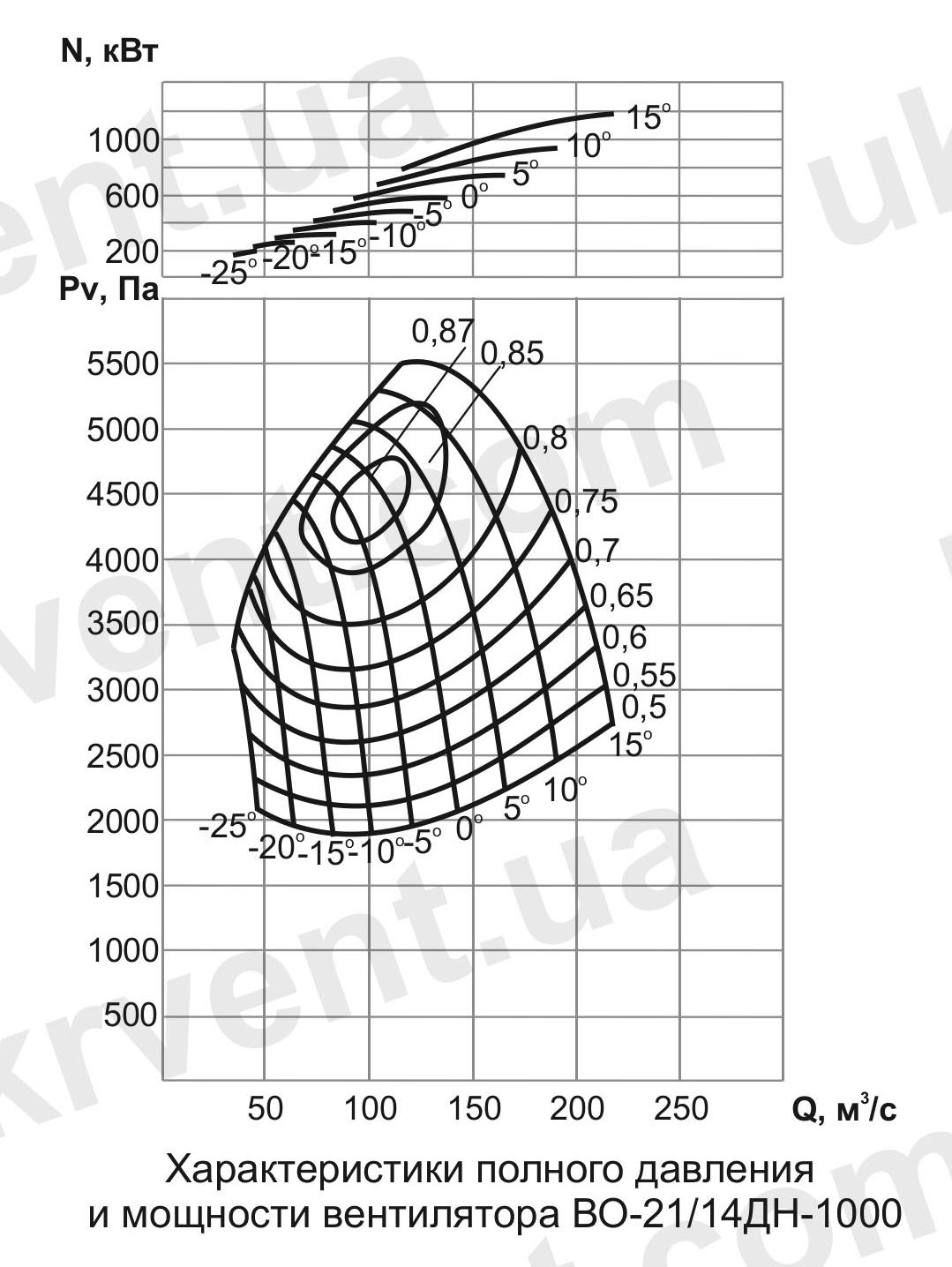

ВО-21/14 ДН	2100	1400	130	3500	3400	40	240	1300	4300	0,87	0,83	1000	1000	15000	3550	3300	10200
ВО-22/12 ДН	2200	1200	130	3500	3400	40	240	1300	4300	0,87	0,83	1250	1000	15000	3550	3300	10200
ВО-22/14 ДН	2200	1400	125	4600	4500	40	240	2300	5 100	0,87	0,83	1600	1000	15000	3550	3300	10200

* Размеры уточняются при заказе

ПАРАМЕТРЫ ВЫСОКОНАПОРНЫХ НЕРЕВЕРСИВНЫХ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВЕНТИЛЯТОРОВ СЕРИИ ВО-ДН (В0-24…40 ДН)

	Номинальный диаметр рабочего колеса, мм	Номинальный диаметр втулки рабочего колеса, мм	Номинальная подача, м³/с (пред. откл. ±10%)	Номинальное полное давление, Па (пред. откл.±10%)	Номинальное статическое давление, Па (пред. откл. ±10%)	Подача в пределах рабочей области, м³/с, минимальная, не более	Подача в пределах рабочей области, м³/с, максимальная, не менее	Статическое давление в пределах рабочей области, Па, минимальное, не более	Статическое давление в пределах рабочей области, Па, максимальное, не менее	Максимальный полный КПД, не менее	Максимальный статический КПД, не менее	Мощность электропривода, кВт, не более	Частота вращения, мин^-1 , не более	Масса вентилятора без электродвигателя, кг, не более	высота	ширина	длина
ВО-24/14 ДН	2400	1400	160	4600	4500	60	290	1800	5800	0,87	0,83	1600	1000	16000	3800	3800	9700
ВО-26/16 ДН	2600	1600	155	3300	3200	50	280	1300	4100	0,87	0,83	1250	750	18000	3800	3800	9700
ВО-28/16 ДН	2800	1600	195	3400	3300	60	370	1300	4200	0,87	0,83	1600	750	20000	4100	4100	10500

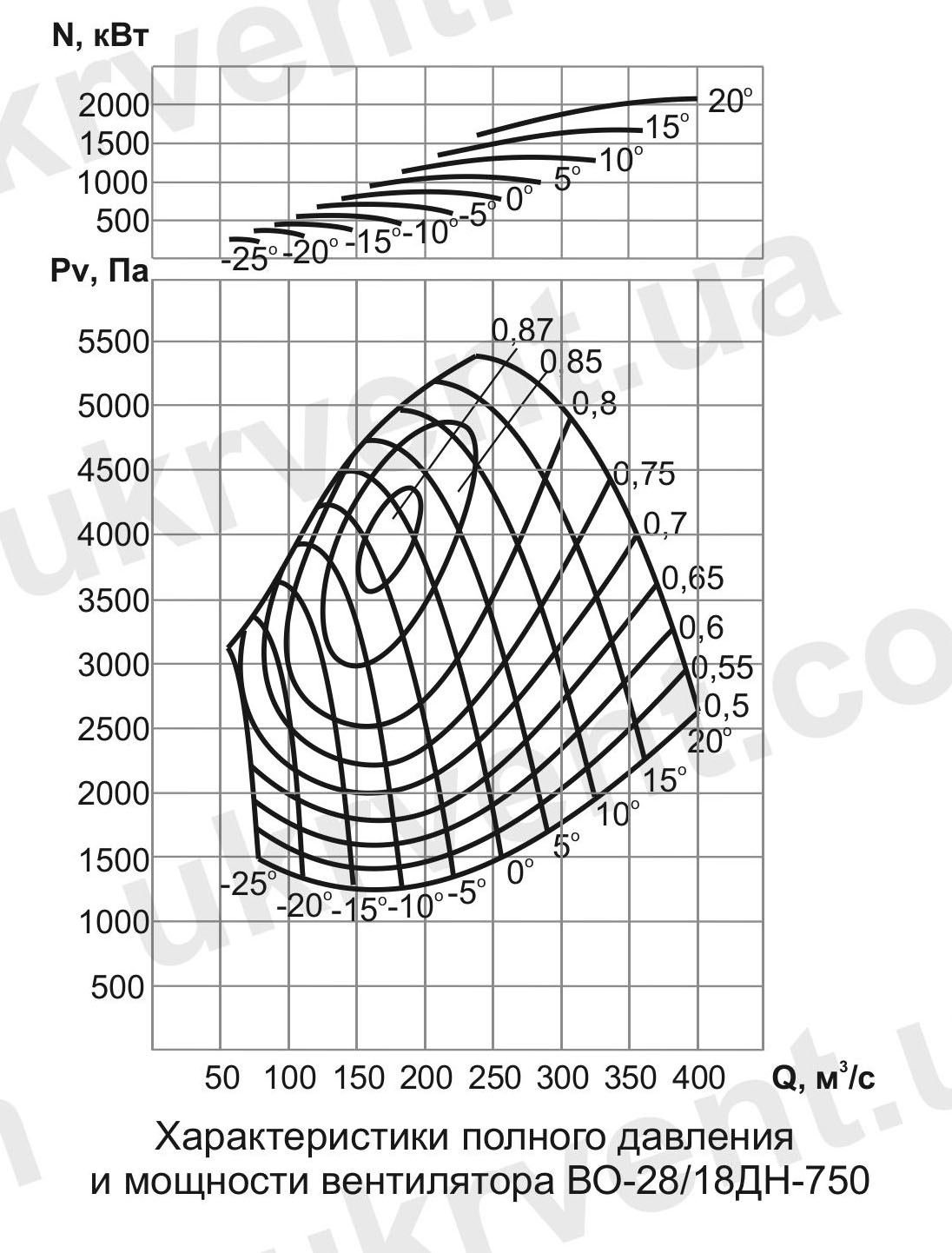

ВО-28/18 ДН	2800	1800	185	4100	4000	70	370	1600	5200	0,87	0,83	2000	750	20000	4100	4100	10500
ВО-30/18 ДН	3000	1800	225	4400	4300	70	440	1600	5300	0,87	0,83	2500	750	22000	4700	4700	11900
ВО-32/18 ДН	3200	1800	280	4400	4300	100	550	1000	5500	0,87	0,83	3150	750	25000	5000	5000	12300

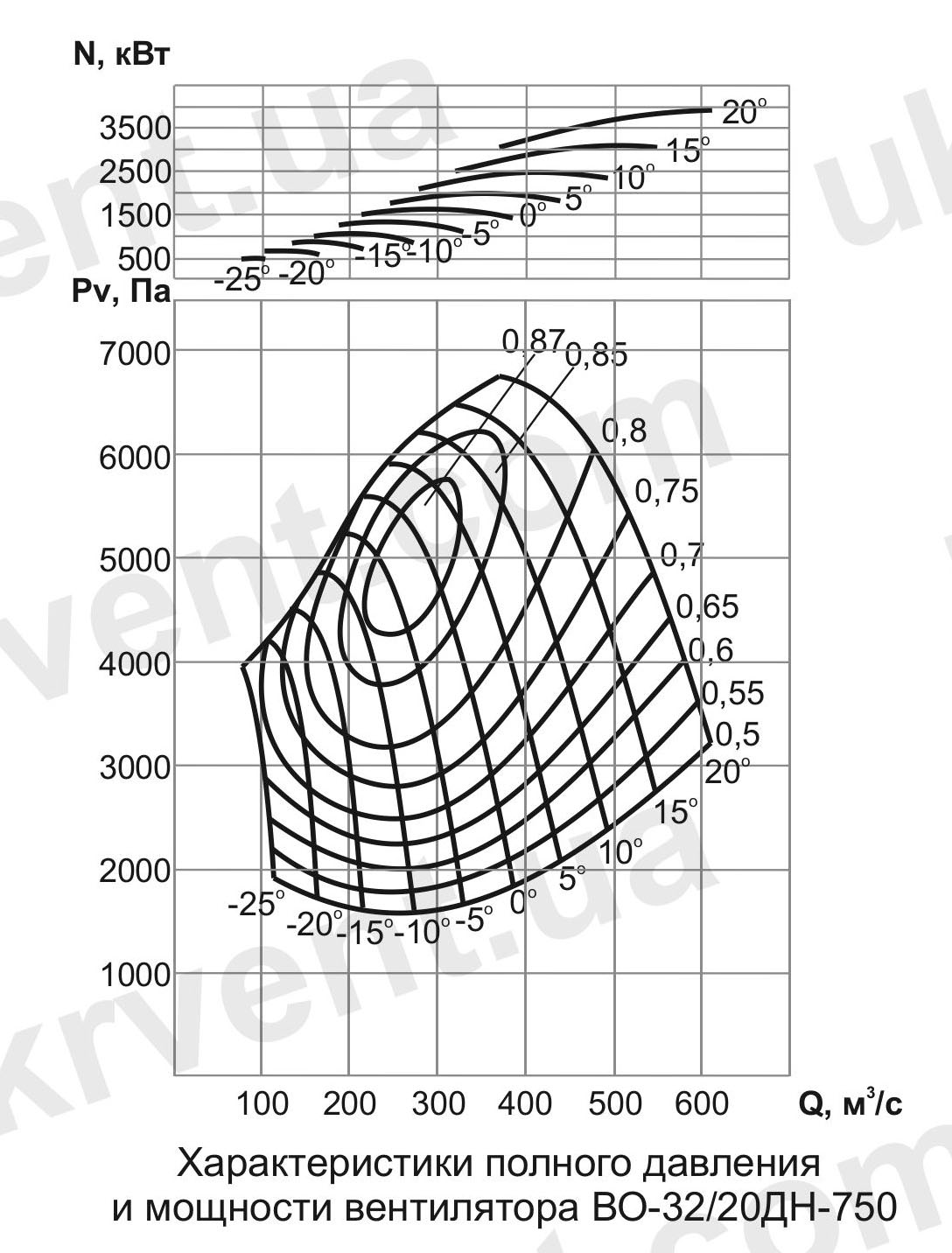

ВО-32/20 ДН	3200	2000	280	5100	5000	100	550	2000	6400	0,87	0,83	4000	750	25000	5000	5000	12300

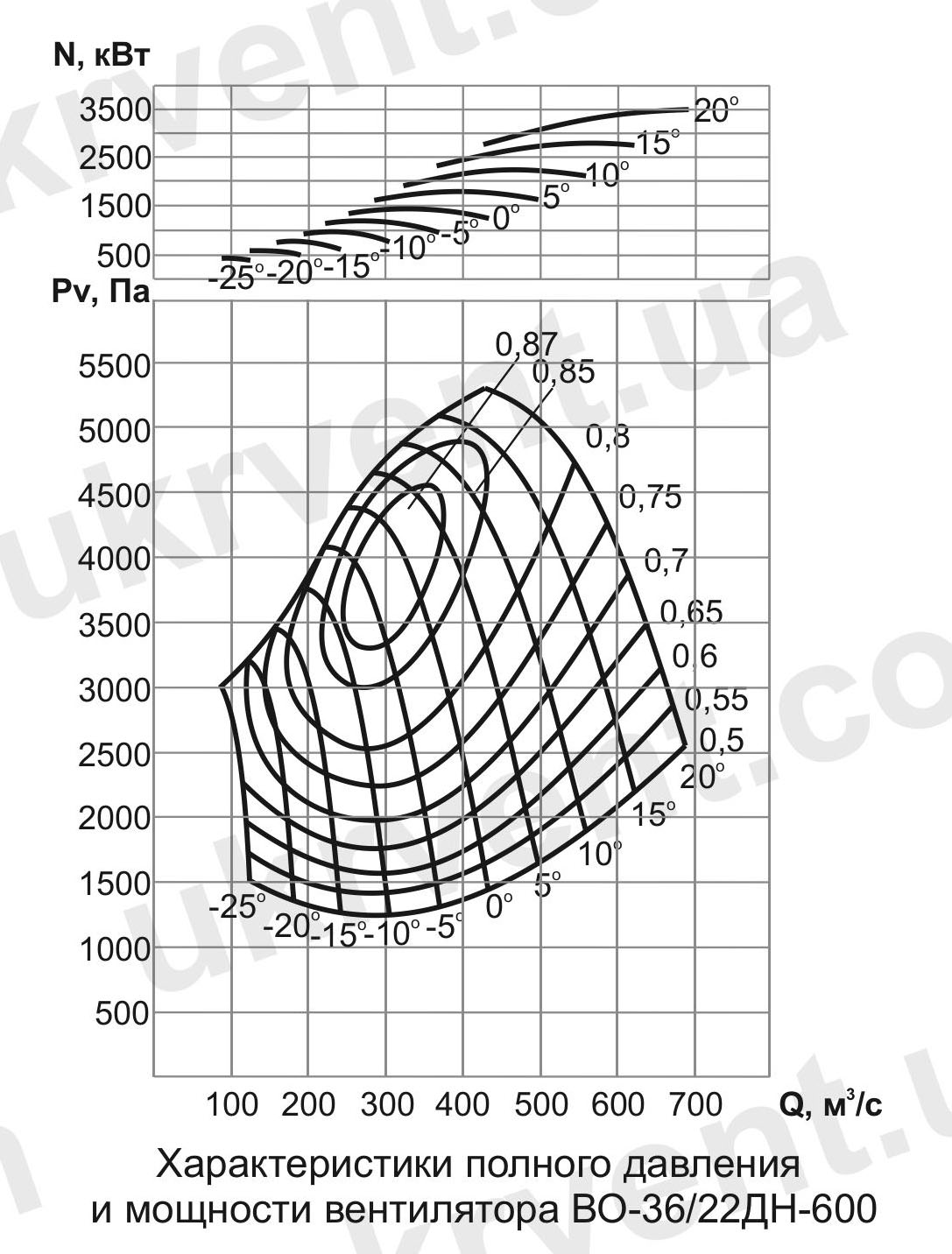

ВО-36/22 ДН	3600	2200	320	4000	3900	110	600	1600	5000	0,87	0,83	3150	600	32000	5600	5600	13200

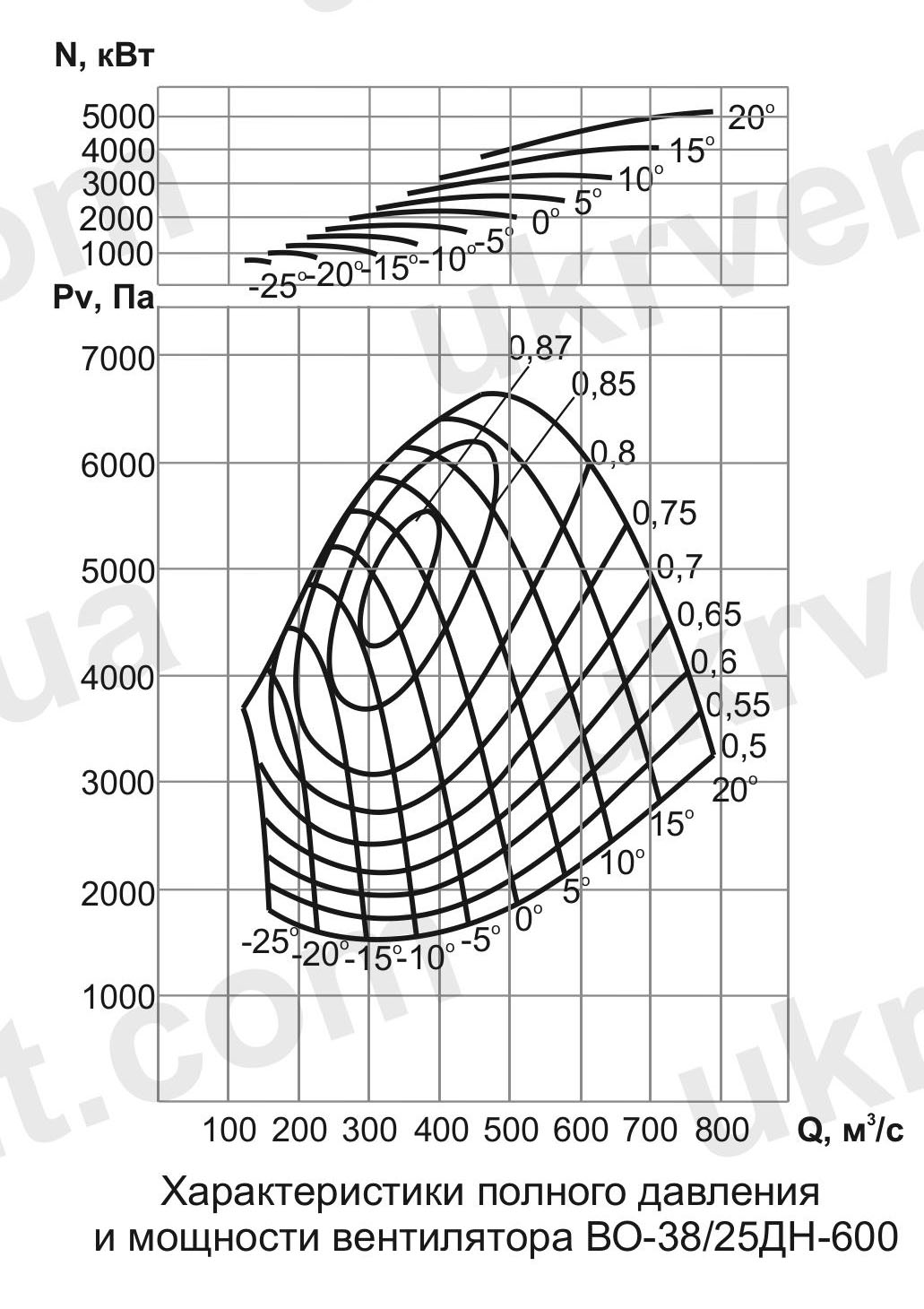

ВО-38/25 ДН	3800	2500	370	5100	5000	140	700	2000	6400	0,87	0,83	5000	600	36000	5900	5900	14300
ВО-40/25 ДН	4000	2500	430	5100	5000	160	840	2000	6500	0,87	0,83	6000	600	40000	6200	6200	15700

* Размеры уточняются при заказе

ЦЕНА И КУПИТЬ ШАХТНЫЕ НЕРЕВЕРСИВНЫЕ ОСЕВЫЕ ОДНОСТУПЕНЧАТЫЕ ВЕНТИЛЯТОРЫ ВО-ДН

Стоимость вентиляторов серии ВО-ДН зависит от ряда технических факторов, включая размерный ряд, тип установки электродвигателя (совместная или выносная рама), наличие промежуточного вала, систему смазки, а также комплектацию регулируемыми направляющими аппаратами, шумоглушителями и калориферами.

На цену также влияет необходимость поставки дополнительных элементов — патрубков, переходников, устройств против срыва потока, а также частотно-регулируемых приводов. Индивидуальная комплектация под конкретные условия эксплуатации позволяет подобрать оптимальное соотношение производительности и стоимости.

Производственное предприятие «Укрвентсистемы» предлагает полную линейку шахтных вентиляторов ВО-ДН (ВО-12…40 ДН) собственного изготовления. Покупатель получает оборудование, рассчитанное по результатам прочностного, модального и аэродинамического анализа, с применением современных методов проектирования и контроля качества.

Приобретая вентиляторы у производителя, заказчик получает возможность адаптации конструкции под конкретные параметры шахты или промышленного объекта, включая разработку чертежей присоединительных элементов и схем управления.

Шахтные нереверсивные осевые одноступенчатые вентиляторы серии ВО-ДН производства «Укрвентсистемы» представляют собой технически совершенные установки для главного проветривания шахт и рудников, а также для промышленных систем вентиляции с высоким давлением. Конструкция, основанная на современных инженерных методах расчёта, обеспечивает надёжность, устойчивость к вибрационным и тепловым нагрузкам, а также долговечность в условиях непрерывной эксплуатации.

Широкий диапазон подач воздуха, вариативность исполнения и возможность оснащения дополнительными устройствами позволяют использовать вентиляторы ВО-ДН как основу эффективных вентиляционных систем для предприятий горнодобывающей и энергетической отрасли.
