ШАХТНЫЕ РЕВЕРСИВНЫЕ ОСЕВЫЕ ОДНОСТУПЕНЧАТЫЕ ВЕНТИЛЯТОРЫ СЕРИИ ВО-ДР: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПРИМЕНЕНИЕ В ШАХТНОЙ ВЕНТИЛЯЦИИ

Шахтные реверсивные осевые одноступенчатые вентиляторы ВО-ДР

Шахтные реверсивные осевые одноступенчатые вентиляторы ВО-ДР
ВО-12/7,5 ДР
ВО-12/8,5 ДР
ВО-14/8,5 ДР
ВО-14/10 ДР
ВО-16/8,5 ДР
ВО-16/10 ДР
ВО-18/10 ДР
ВО-18/12 ДР
ВО-21/12 ДР
ВО-21/14 ДР
ВО-22/12 ДР
ВО-22/14 ДР
ВО-24/14 ДР
ВО-26/16 ДР
ВО-28/16 ДР
ВО-28/18 ДР
ВО-30/18 ДР
ВО-32/18 ДР
ВО-32/20 ДР
ВО-36/22 ДР
ВО-38/25 ДР
ВО-40/25 ДР

Шахтные реверсивные осевые одноступенчатые вентиляторы серии ВО-ДР производства «Укрвентсистемы» представляют собой специализированные устройства для обеспечения эффективной вентиляции закрытых и действующих шахт, рудников и тоннелей. Данный тип оборудования обеспечивает высокий коэффициент полезного действия, устойчивую работу в условиях переменных аэродинамических нагрузок и возможность реверсивного режима, что критически важно для безопасной эксплуатации подземных объектов. В статье рассматриваются конструктивные особенности вентиляторов, область их применения, условия эксплуатации, принцип работы и факторы, влияющие на стоимость оборудования.

ОСНОВНОЕ НАЗНАЧЕНИЕ РЕВЕРСИВНЫХ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВЕНТИЛЯТОРОВ ВО-ДР

Вентиляторы ВО-ДР предназначены для принудительной вентиляции подземных объектов и промышленных предприятий с возможностью изменения направления воздушного потока. Основное назначение – обеспечение безопасного микроклимата, удаление вредных газов, пыли и тепла. Возможность реверса позволяет оперативно изменять направление движения воздуха, что повышает гибкость вентиляционной системы и снижает риск аварийных ситуаций в шахтах.

ПРИМЕНЕНИЕ ВЕНТИЛЯТОРОВ ШАХТНЫХ ВО-ДР

Серия ВО-ДР находит применение в следующих сферах:

Проветривание закрытых и действующих шахт и рудников;
Вентиляция тоннелей и подземных коммуникаций;
Интеграция в общепромышленные реверсивные системы вентиляции.

Варианты исполнения позволяют устанавливать вентиляторы в условиях повышенной шумовой нагрузки и изменяющихся аэродинамических характеристик сети, обеспечивая стабильную работу при максимальной производительности.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ШАХТНЫХ ВЕНТИЛЯТОРОВ ВО-ДР

Диапазон производительности:

ВО-12 … 22 ДР: 20–160 м³/с;
ВО-24 … 42 ДР: 50–680 м³/с.

Статическое давление:

ВО-12 … 22 ДР: 100–4500 Па;
ВО-24 … 42 ДР: 1100–4700 Па.

Температурный диапазон среды: –20…+40 °C (в зависимости от исполнения);

Возможность работы в условиях переменных аэродинамических нагрузок;

Использование частотно-регулируемых приводов для оптимизации расхода энергии;

Контроль температуры и вибрации подшипниковых узлов.

ПРИНЦИП РАБОТЫ ВЕНТИЛЯТОРОВ ШАХТНЫХ РЕВЕРСИВНЫХ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВО-ДР

Вентиляторы ВО-ДР работают по осевому принципу с одноступенчатым рабочим колесом. Переход в реверсивный режим осуществляется изменением направления вращения электродвигателя с автоматическим переключением закрылков направляющего и спрямляющего аппаратов. Регулирование воздушного потока выполняется углом установки лопаток рабочего колеса при остановленном вентиляторе и закрылками направляющего аппарата в рабочем режиме. Применение частотно-регулируемых приводов обеспечивает плавное изменение производительности и снижение энергопотребления.

ЦЕНА И КУПИТЬ ШАХТНЫЕ РЕВЕРСИВНЫЕ ОСЕВЫЕ ОДНОСТУПЕНЧАТЫЕ ВЕНТИЛЯТОРЫ ВО-ДР

На стоимость вентиляторов серии ВО-ДР влияет размерный ряд, комплектация, наличие регулируемых входных направляющих аппаратов, противосрывного устройства, шумопоглощающих элементов, калориферов и присоединительных патрубков. Вентиляторы меньшего размера ВО-12 … 22 ДР имеют более доступную цену, тогда как большие модели ВО-24 … 42 ДР с системой смазки через циркуляционную маслостанцию и дополнительными подшипниковыми узлами требуют более высокой инвестиции. У «Укрвентсистемы» возможно купить вентиляторы с заводской гарантией, комплектующими по индивидуальному заказу и полным техническим сопровождением.

Шахтные реверсивные осевые одноступенчатые вентиляторы серии ВО-ДР обеспечивают надежное и эффективное решение задач подземной и промышленной вентиляции. Их конструктивные особенности, включая реверсивный режим, современные подшипниковые узлы и регулируемые направляющие аппараты, позволяют поддерживать стабильный воздушный поток, оптимизировать энергопотребление и повышать безопасность эксплуатации. Выбор вентиляторов серии ВО-ДР у производителя «Укрвентсистемы» гарантирует соответствие оборудования техническим требованиям и долгосрочную эксплуатационную надежность.

ПАРАМЕТРЫ РЕВЕРСИВНЫХ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВЕНТИЛЯТОРОВ СЕРИИ ВО-ДР( В0-12…22 ДР) (без входного направляющего аппарата)

	Номинальный диаметр рабочего колеса, мм	Номинальный диаметр втулки рабочего колеса, мм	Номинальная подача, м³/с (пред. откл. ±10%)	Номинальное полное давление, Па (пред. откл.±10%)	Номинальное статическое давление, Па (пред. откл. ±10% )	Подача в пределах рабочей области, м³/с, минимальная, не более	Подача в пределах рабочей области, м³/с, максимальная, не менее	Статическое давление в пределах рабочей области, Па, минимальное, не более	Статическое давление в пределах рабочей области, Па, максимальное, не менее	Максимальный полный КПД, не менее	Максимальный статический КПД, не менее	Мощность электропривода, кВт, не более	Частота вращения, мин^-1, не более	Масса вентилятора без электродвигателя, кг, не более	высота, мм, не более	ширина, мм, не более	длина, мм, не более
ВО-12/7,5 ДР	1200	750	27	2200	2100	9	45	750	2500	0,85	0,81	110	1500	3500	3500	2020	5800
ВО-12/8,5 ДР	1200	870	25	2800	2700	8	41	1000	3400	0,85	0,81	132	1500	3500	3500	2020	5800
ВО-14/8,5 ДР	1400	850	42	2800	2700	15	70	1000	3400	0,85	0,81	250	1500	5000	2400	2200	6800

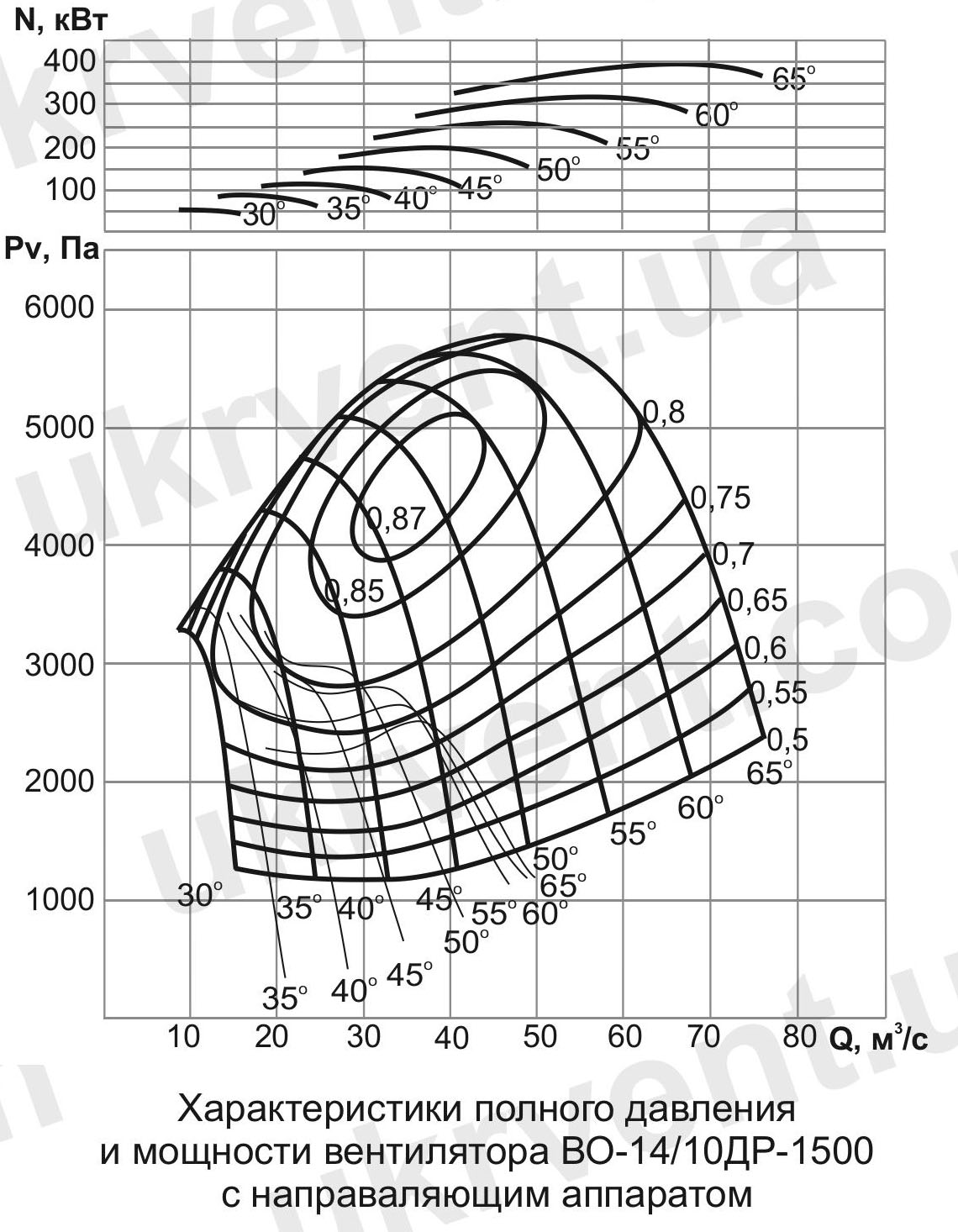

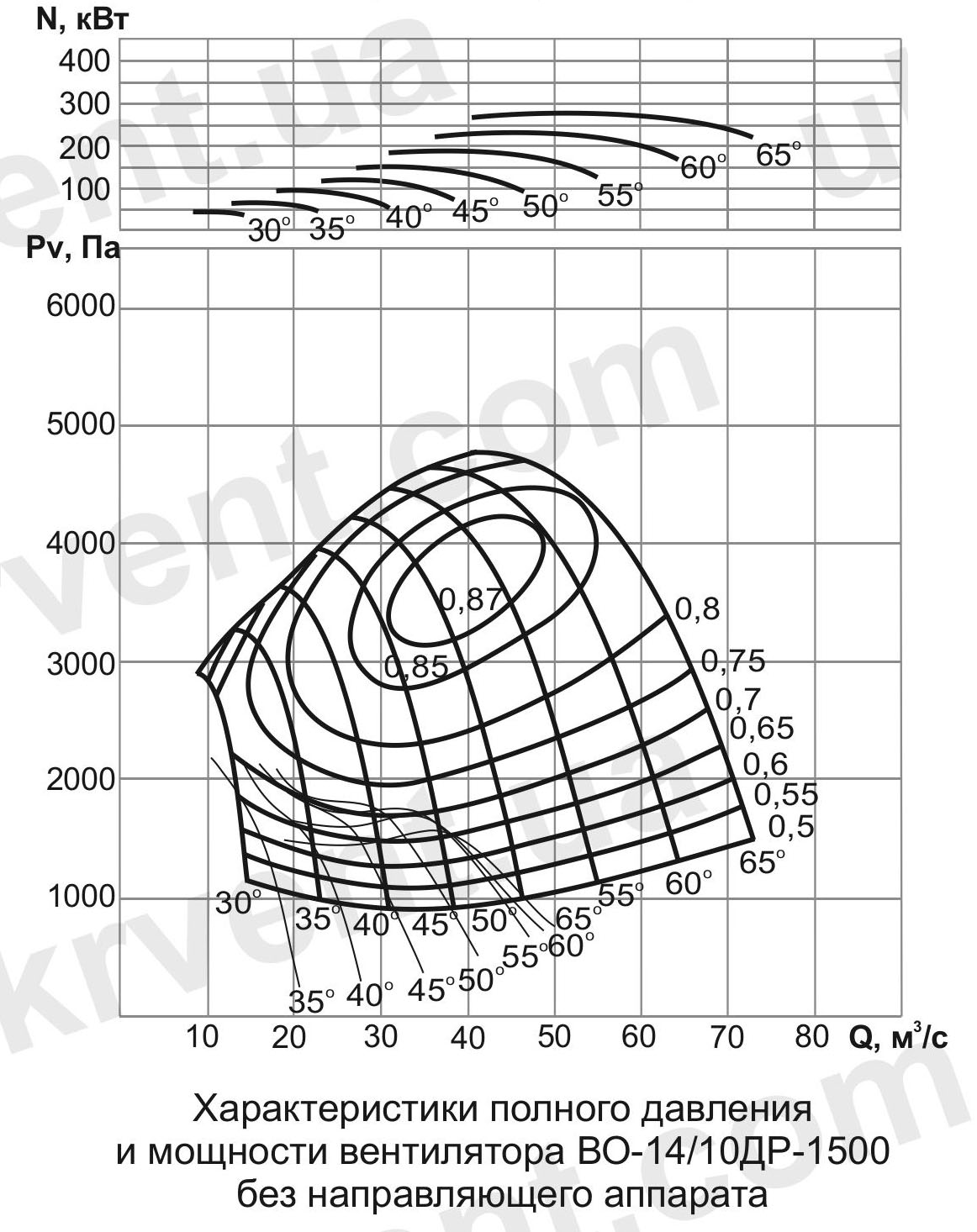

ВО-14/10 ДР	1400	1000	40	3800	3700	13	67	1300	4400	0,85	0,81	315	1500	5000	2400	2200	6800
ВО-16/8,5 ДР	1600	850	65	2900	2800	20	105	1000	3400	0,85	0,81	400	1500	6500	2700	2500	7700
ВО-16/10 ДР	1600	1000	65	3900	3800	20	105	1300	4500	0,85	0,81	500	1500	6500	2700	2500	7700
ВО-16/10 ДР	1600	1000	46	1700	1600	15	70	600	2000	0,85	0,81	200	1000	6500	2700	2500	7700
ВО-18/10 ДР	1800	1000	70	1700	1600	22	115	600	2000	0,85	0,81	250	1000	8200	3100	2900	9000

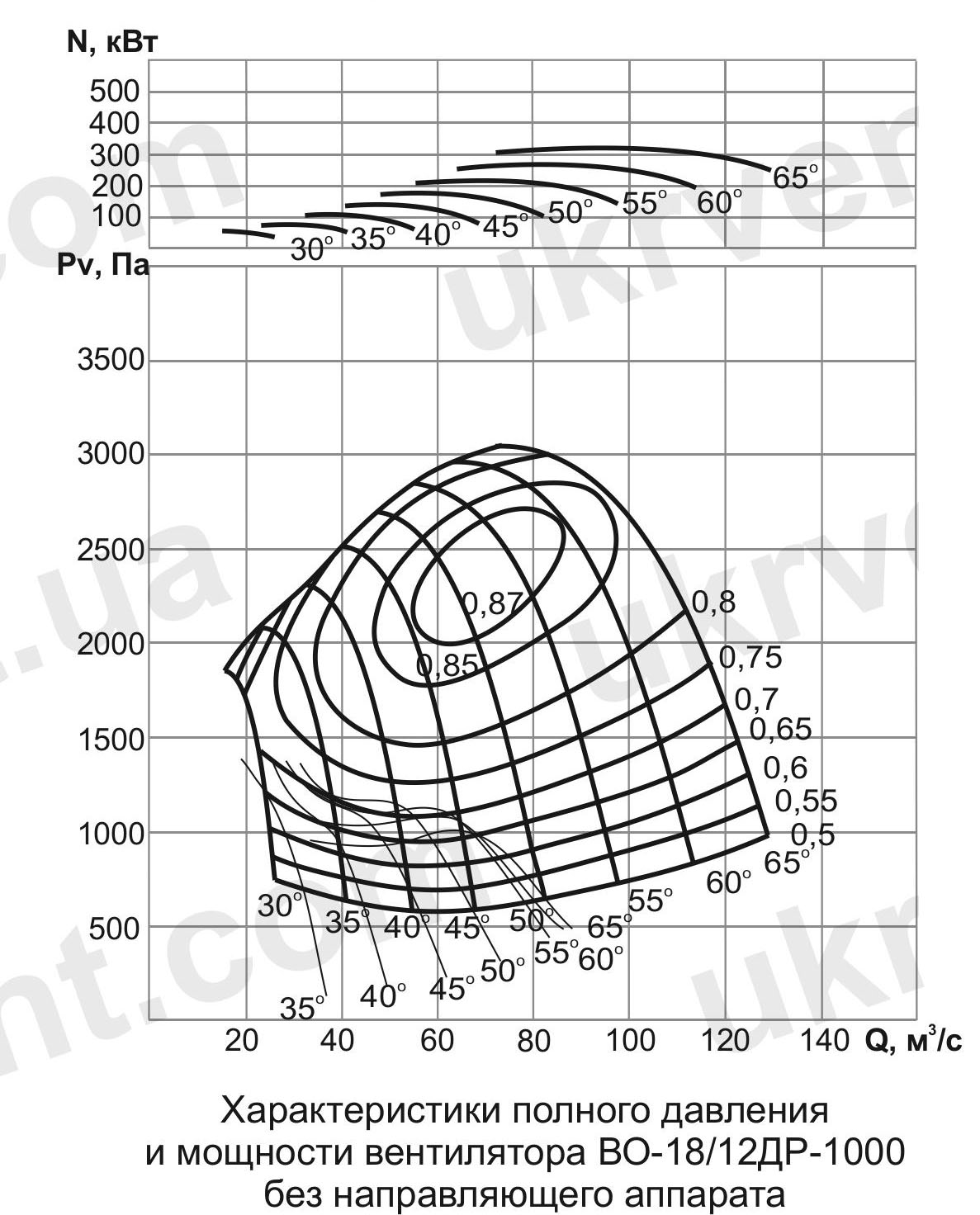

ВО-18/12 ДР	1800	1200	70	2400	2300	22	115	800	2800	0,85	0,81	400	1000	8200	3100	2900	9000
ВО-21/12 ДР	2100	1200	100	2500	2400	30	160	800	2900	0,85	0,81	500	1000	10500	3470	3200	9700
ВО-21/14 ДР	2100	1400	100	3400	3300	30	160	1100	3900	0,85	0,81	630	1000	10500	3470	3200	9700
ВО-22/12 ДР	2200	1200	130	2500	2400	40	200	800	2900	0,85	0,81	630	1000	12200	3550	3300	10200
ВО-22/14 ДР	2200	1400	125	3400	3300	40	200	1100	3900	0,85	0,81	800	1000	12200	3550	3300	10200

* Размеры уточняются при заказе

ПАРАМЕТРЫ РЕВЕРСИВНЫХ ОСЕВЫХ ОДНОСТУПЕНЧАТЫХ ВЕНТИЛЯТОРОВ СЕРИИ ВО-ДР (В0-24…40 ДР) (без входного направляющего аппарата)

	Номинальный диаметр рабочего колеса, мм	Номинальный диаметр втулки рабочего колеса, мм	Номинальнаяподача, м³/с (пред. откл. ±10%)	Номинальное полное давление, Па (пред. откл.±10%)	Номинальное статическое давление, Па (пред. откл. ±10% )	Подача в пределах рабочей области, м³/с, минимальная, не более	Подача в пределах рабочей области, м³/с, максимальная, не менее	Статическое давление в пределах рабочей области, Па, минимальное, не более	Статическое давление в пределах рабочей области, Па, максимальное, не менее	Максимальный полный КПД, не менее	Максимальный статический КПД, не менее	Мощность электропривода, кВт, не более	Частота вращения, мин^-1, не более	Масса вентилятора без электродвигателя, кг, не более	высота, мм, не более	ширина, мм, не более	длина, мм, не более
ВО-24/14 ДР	2400	1400	155	3400	3300	50	240	1100	3900	0,85	0,81	1000	1000	16000	3800	3800	9700
ВО-26/16 ДР	2600	1600	150	2400	2300	50	240	800	2900	0,85	0,81	800	750	18000	3800	3800	9700
ВО-28/16 ДР	2800	1600	190	2400	2300	60	290	800	2800	0,85	0,81	1000	750	20000	4100	4100	10500
ВО-28/18 ДР	2800	1800	180	3000	2900	70	280	1000	3500	0,85	0,81	1250	750	20000	4100	4100	10500
ВО-30/18 ДР	3000	1800	220	3200	3100	70	350	1100	3700	0,85	0,81	1600	750	22000	4700	4700	11900
ВО-32/18 ДР	3200	1800	275	3200	3100	90	430	1100	3700	0,85	0,81	2000	750	25000	5000	5000	12300
ВО-32/20 ДР	3200	2000	270	3800	3700	90	430	1300	4500	0,85	0,81	2500	750	25000	5000	5000	12300
ВО-36/22 ДР	3600	2200	310	3000	2900	100	490	1000	3500	0,85	0,81	2000	600	32000	5600	5600	13200
ВО-38/25 ДР	3800	2500	360	3800	3700	120	550	1300	4500	0,85	0,81	3150	600	36000	5900	5900	14300
ВО-40/25 ДР	4000	2500	420	3800	3700	140	680	1300	4500	0,85	0,81	4000	600	40000	6200	6200	15700

* Размеры уточняются при заказе
