ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ НИЗКОГО ДАВЛЕНИЯ ВР-89-75-3,15 ПРОИЗВОДСТВА «УКРВЕНТСИСТЕМЫ»

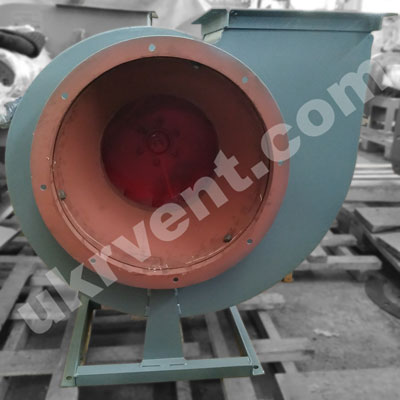

Вентилятор низкого давления ВР 88-75
Вентиляторы радиальные низкого давления ВР-89-75-3,15 производства «Укрвентсистемы» предназначены для применения в системах вентиляции, кондиционирования и воздушного отопления. Конструкция вентиляторов разработана в соответствии с требованиями к оборудованию общего и специального назначения, с возможностью подбора исполнения под конкретные условия эксплуатации. В статье приведено техническое описание, варианты изготовления и области применения вентиляторов ВР-89-75-3,15 строго на основании предоставленных данных.
ОСНОВНОЕ НАЗНАЧЕНИЕ ВЕНТИЛЯТОРОВ РАДИАЛЬНЫХ НИЗКОГО ДАВЛЕНИЯ ВР-89-75-3,15
Вентиляторы ВР-89-75-3,15 предназначены для перемещения газовоздушных смесей в составе стационарных вентиляционных систем. Оборудование применяется в системах кондиционирования воздуха, вентиляции, воздушного отопления, а также для других санитарно-производственных целей на промышленных и гражданских объектах.
УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРА РАДИАЛЬНОГО ВР-89-75-3,15
Вентиляторы ВР-89-75 эксплуатируются при перемещении газовоздушных смесей с содержанием пыли и твердых примесей не более 0,1 г/м³. Конструкция и материалы подбираются в зависимости от характеристик рабочей среды и требований к взрывобезопасности.
ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ВР-89-75-3,15
- Вентиляторы ВР-89-75-3,15 изготавливаются с правым и левым направлением вращения. Направление вращения определяется со стороны всасывания воздуха: при вращении рабочего колеса по часовой стрелке вентилятор считается правым, против часовой — левым.
- Конструкция предусматривает возможность изменения угла поворота улитки, что упрощает монтаж вентилятора и присоединение воздуховодов.
- Материал изготовления: углеродистая сталь Ст3 (стандартное исполнение), а также нержавеющие стали AISI304, AISI316L, AISI321, AISI430, AISI316Ti, применяемые при повышенной агрессивности рабочей среды.
- Вентиляторы ВР-89-75 изготавливаются в исполнениях 1 . Исполнение 1 — одностороннего всасывания, рабочее колесо закреплено непосредственно на валу электродвигателя.
- Диаметр рабочего колеса может варьироваться от Dн до 1,1Dн по ДСТУ 2549-94: 0,9Dн, 0,95Dн, 1,05Dн, 1,1Dн.
- Типы исполнения: ОН — общего назначения с общепромышленным двигателем; ВЗ — взрывозащищённый из разнородных металлов со взрывозащищённым двигателем; ВЗпч — взрывозащищённый из разнородных металлов, проточная часть, с общепромышленным двигателем.
ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ РАДИАЛЬНЫХ НИЗКОГО ДАВЛЕНИЯ ВР-89-75-3,15
К преимуществам вентиляторов ВР-89-75-3,15 относятся надёжность конструкции, увеличенная производительность, низкие эксплуатационные затраты, высокое качество используемых материалов и доступная стоимость при промышленном исполнении.
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВР-89-75-3,15 ОБЩЕГО НАЗНАЧЕНИЯ
| Обозначение-вентилятора | ВР-89-75-3,15 | ВР-89-75-3,15 | ВР-89-75-3,15 | ВР-89-75-3,15 | ВР-89-75-3,15 | ВР-89-75-3,15 | ВР-89-75-3,15 | ВР-89-75-3,15 | ВР-89-75-3,15 | ВР-89-75-3,15 |
| Исполнение | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| D/DH | 0,9 | 0,9 | 0,95 | 0,95 | 1 | 1 | 1,05 | 1,05 | 1,1 | 1,1 |
| Тип электро двигателя | АДТ, АИР | АИР | АДТ, АИР | АИР | АДТ, АИР | АИР, АД | АИРМ, АИР | АИР, АД | АИРМ, АИР | АИР, АД |
| Nдв, кВт | 0,18 | 1,1 | 0,18 | 1,1 | 0,18 | 1,5 | 0,37 | 2,2 | 0,37 | 2,2 |
| nдв, об/мин | 1500 | 3000 | 1500 | 3000 | 1500 | 3000 | 1500 | 3000 | 1500 | 3000 |
| nрк, об/мин | 1350 | 2800 | 1350 | 2800 | 1350 | 2880 | 1370 | 2760 | 1370 | 2760 |
| Производительность ηmax, 103м3/час | 1,08 | 2,26 | 1,18 | 2,5 | 1,34 | 2,99 | 1,62 | 3,34 | 1,37 | 2,82 |
| Производительность в рабочей зоне, 103м3/час | 0,80-1,65 | 1,68-3,45 | 0,75-1,72 | 1,58-3,64 | 0,74-1,76 | 1,64-3,91 | 0,89-2,06 | 1,83-4,24 | 0,83-2,16 | 1,70-4,44 |
| Полное давление ηmax, Па | 174 | 733 | 220 | 933 | 230 | 1065 | 274 | 1108 | 362 | 1496 |
| Полное давление в рабочей зоне, Па | 204-78 | 861-329 | 240-101 | 1015-428 | 273-132 | 1263-610 | 337-182 | 1361-735 | 400-176 | 1651-729 |
| Масса вентилятора, кг | 34,8 | 39,3 | 34,8 | 39,3 | 34,8 | 42,4 | 36,9 | 45 | 36,9 | 45 |
| Тип виброизоляторов | ДО38 | ДО38 | ДО38 | ДО38 | ДО38 | ДО38 | ДО38 | ДО38 | ДО38 | ДО38 |
| Количество виброизоляторов | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВР 89-75-3,15 ИЗМЕРЕНЫ СО СТОРОНЫ НАГНЕТАНИЯ В РЕЖИМЕ МАКСИМАЛЬНОГО КПД
| Условное обозначение | Частота вращения рабочего колеса, об/мин | Суммарный уровень звуковой мощности дБ, не более | Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| ВР 89-75 №3,15 | 1350 | 77 | 64 | 67 | 75 | 68 | 66 | 64 | 56 | 47 |
| ВР 89-75 №3,15 | 2880 | 95 | 82 | 85 | 93 | 86 | 84 | 82 | 74 | 65 |
ЦЕНА И КУПИТЬ ВР-89-75-3,15
Цена вентиляторов ВР-89-75-3,15 зависит от материала изготовления, типа исполнения, направления вращения, коэффициента рабочего колеса и категории исполнения (ОН, ВЗ, ВЗпч). Производитель «Укрвентсистемы» изготавливает вентиляторы по заданным параметрам, что позволяет подобрать оборудование под конкретные условия эксплуатации и требования проекта.
Вентиляторы радиальные низкого давления ВР-89-75-3,15 производства «Укрвентсистемы» представляют собой технически выверенное решение для систем вентиляции и кондиционирования. Широкий выбор исполнений, материалов и конструктивных вариантов обеспечивает применение оборудования на объектах различного назначения без отклонений от заданных эксплуатационных требований.
