ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ НИЗКОГО ДАВЛЕНИЯ ВР-89-75-6,3 ПРОИЗВОДСТВА «УКРВЕНТСИСТЕМЫ»

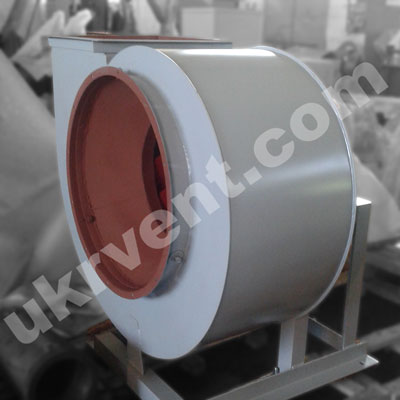

Вентилятор низкого давления ВР 88-75
Вентиляторы радиальные низкого давления ВР-89-75-6,3 производства «Укрвентсистемы» относятся к промышленному вентиляционному оборудованию, предназначенному для работы в составе стационарных систем вентиляции и кондиционирования. Конструкция и варианты исполнения данных вентиляторов соответствуют требованиям промышленной эксплуатации и позволяют адаптировать оборудование под конкретные условия объекта без изменения базовой схемы агрегата.
ОСНОВНОЕ НАЗНАЧЕНИЕ ВЕНТИЛЯТОРОВ РАДИАЛЬНЫХ НИЗКОГО ДАВЛЕНИЯ ВР-89-75-6,3
Вентиляторы ВР-89-75-6,3 предназначены для перемещения газовоздушных смесей в системах вентиляции, кондиционирования и воздушного отопления. Оборудование применяется для обеспечения воздухообмена в производственных, общественных и жилых зданиях, а также для решения санитарно-производственных задач в различных отраслях промышленности и агропромышленного комплекса.
УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРА РАДИАЛЬНОГО ВР-89-75-6,3
Вентиляторы ВР 89-75 рассчитаны на работу с газовоздушными смесями, содержащими пыль и твердые примеси в концентрации не более 0,1 г/м³. Эксплуатация допускается в составе стационарных систем при соблюдении проектных условий установки и подключении к воздуховодам соответствующего сечения.
ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ВР-89-75-6,3
Вентиляторы изготавливаются с правым и левым направлением вращения. Направление определяется со стороны всасывания воздуха: при вращении рабочего колеса по часовой стрелке вентилятор считается правым, против часовой — левым. Конструкция предусматривает возможность изменения угла поворота улитки, что упрощает монтаж вентилятора и трассировку воздуховодов.
Корпус и проточная часть изготавливаются из углеродистой стали Ст3 либо из нержавеющих сталей AISI304, AISI316L, AISI321, AISI430, AISI316Ti. Углеродистая сталь применяется в стандартном исполнении, нержавеющая — при эксплуатации в агрессивной среде.
Вентиляторы ВР 89-75 выпускаются в исполнениях 1. Исполнение 1 — одностороннего всасывания с креплением рабочего колеса непосредственно на валу электродвигателя.
Диаметр рабочего колеса может изменяться от Dн до 1,1Dн по ДСТУ 2549-94: 0,9Dн, 0,95Dн, 1,05Dн, 1,1Dн.
По назначению вентиляторы изготавливаются в исполнениях ОН, ВЗ, ВЗпч.
ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ РАДИАЛЬНЫХ НИЗКОГО ДАВЛЕНИЯ ВР-89-75-6,3
К преимуществам конструкции относятся надежность узлов, устойчивость к длительной эксплуатации, увеличенная производительность при низком давлении, использование качественных конструкционных материалов и невысокие эксплуатационные затраты. Конструкция вентиляторов обеспечивает стабильную работу в составе промышленных систем вентиляции.
ЦЕНА И КУПИТЬ ВР-89-75-6,3
Цена вентилятора ВР-89-75-6,3 зависит от варианта исполнения, материала корпуса и проточной части, типа привода, коэффициента рабочего колеса и исполнения по назначению. Производитель «Укрвентсистемы» изготавливает вентиляторы по индивидуальным параметрам проекта, что позволяет заказать оборудование, полностью соответствующее требованиям конкретного объекта. Покупка напрямую у производителя обеспечивает соответствие оборудования заявленным характеристикам и комплектацию согласно техническому заданию.
Вентиляторы радиальные низкого давления ВР-89-75-6,3 производства «Укрвентсистемы» являются инженерно выверенным решением для систем вентиляции и кондиционирования различного назначения. Наличие нескольких вариантов исполнения, материалов и компоновок позволяет использовать данные вентиляторы в широком спектре промышленных и гражданских объектов без изменения базовой конструкции оборудования.

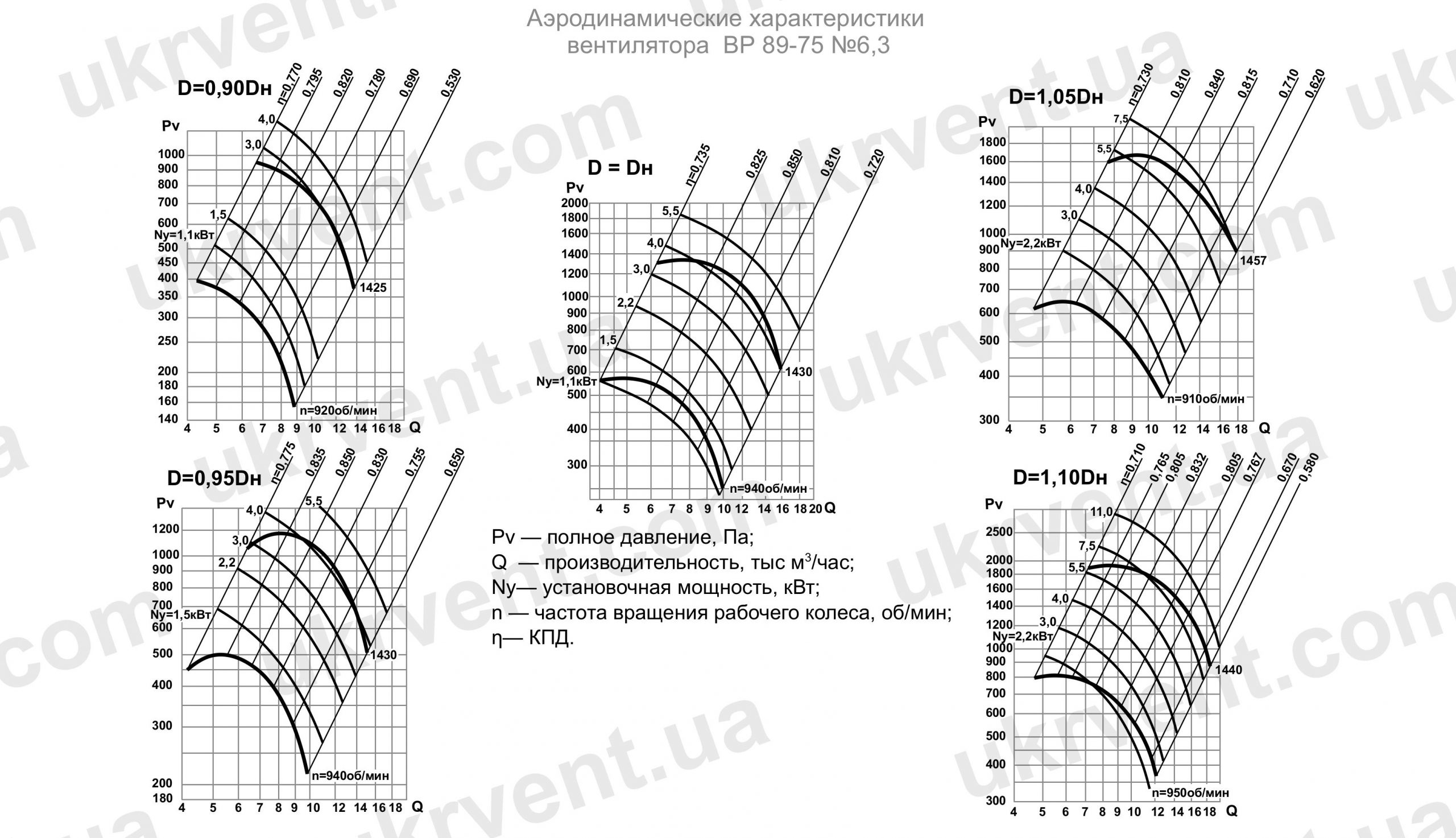

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВР-89-75-6,3 ОБЩЕГО НАЗНАЧЕНИЯ
| Обозначение-вентилятора | ВР-89-75-6,3 | ВР-89-75-6,3 | ВР-89-75-6,3 | ВР-89-75-6,3 | ВР-89-75-6,3 | ВР-89-75-6,3 | ВР-89-75-6,3 | ВР-89-75-6,3 | ВР-89-75-6,3 | ВР-89-75-6,3 |
| Исполнение | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 |
| D/DH | 0,9 | 0,9 | 0,95 | 0,95 | 1 | 1 | 1,05 | 1,05 | 1,1 | 1,1 |
| Тип электро двигателя | АИР, АД | АИР, АИРМ, 4АМА | АИР, АД | АД, АИРУ, 5АМ, АК | АИР, АД | АД, АИРУ, 5АМ, АК | АИР, 4 АМ А | 5АМУАИРМ, АД | АИРУ, 5АМ, АК | 5АМУ, АИРМ, АД |
| Nдв, кВт | 1,1 | 4 | 1,5 | 5,5 | 1,5 | 5,5 | 2,2 | 7,5 | 3 | 11 |
| nдв, об/мин | 1000 | 1500 | 1000 | 1500 | 1000 | 1500 | 1000 | 1500 | 1000 | 1500 |
| nрк, об/мин | 920 | 1425 | 940 | 1430 | 940 | 1430 | 910 | 1457 | 950 | 1440 |
| Производительность ηmax, 103м3/час | 5,88 | 9,16 | 6,59 | 10,11 | 7,42 | 11,49 | 7,39 | 12,01 | 7,57 | 11,53 |
| Производительность в рабочей зоне, 103м3/час | 4,28-8,85 | 6,67-13,77 | 4,15-9,81 | 6,37-15,05 | 4,00-10,08 | 6,14-15,57 | 4,70-10,98 | 7,64-17,49 | 4,68-12,13 | 7,12-18,48 |
| Полное давление ηmax, Па | 335 | 807 | 462 | 1085 | 469 | 1116 | 579 | 1490 | 744 | 1769 |
| Полное давление в рабочей зоне, Па | 394-154 | 950-372 | 499-215 | 1171-506 | 564-255 | 1325-602 | 649-347 | 1665-928 | 811-366 | 1926-871 |
| Масса вентилятора, кг | 108,3 | 121,5 | 113,3 | 141 | 113,3 | 141 | 119,5 | 162 | 135 | 175,5 |
| Тип виброизоляторов | ДО40 | ДО40 | ДО40 | ДО41 | ДО40 | ДО41 | ДО40 | ДО41 | ДО40 | ДО41 |
| Количество виброизоляторов | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 | 4 |
АКУСТИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРОВ ВР-89-75-6,3 ИЗМЕРЕНЫ СО СТОРОНЫ НАГНЕТАНИЯ В РЕЖИМЕ МАКСИМАЛЬНОГО КПД
| Условное обозначение | Частота вращения рабочего колеса, об/мин | Суммарный уровень звуковой мощности дБ, не более | Октавные уровни звуковой мощности, дБ, не более, в полосах среднегеометрических частот, Гц | |||||||
| 63 | 125 | 250 | 500 | 1000 | 2000 | 4000 | 8000 | |||
| ВР 89-75 №6,3 | 940 | 92 | 78 | 81 | 89 | 82 | 80 | 78 | 70 | 61 |
| ВР 89-75 №6,3 | 1430 | 102 | 89 | 92 | 100 | 93 | 91 | 89 | 81 | 72 |
