ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ В-Ц4-70-16А ДЛЯ ПРОМЫШЛЕННЫХ СИСТЕМ ВЕНТИЛЯЦИИ И КОНДИЦИОНИРОВАНИЯ

ВЦ4-70-16А вентилятор радиальный

Вентиляторы радиальные В-Ц4-70-16А производства Укрвентсистемы относятся к промышленному вентиляционному оборудованию, предназначенному для работы в составе стационарных систем вентиляции и кондиционирования. Конструктивное исполнение соответствует требованиям нормативной документации и ориентировано на эксплуатацию в условиях производственных, общественных и жилых объектов.

Модель В-Ц4-70-16А применяется в проектах, где требуется перемещение значительных объемов воздуха при соблюдении ограничений по запыленности, температуре и агрессивности транспортируемой среды. Техническое исполнение и компоновка агрегата соответствуют установленным государственным стандартам.

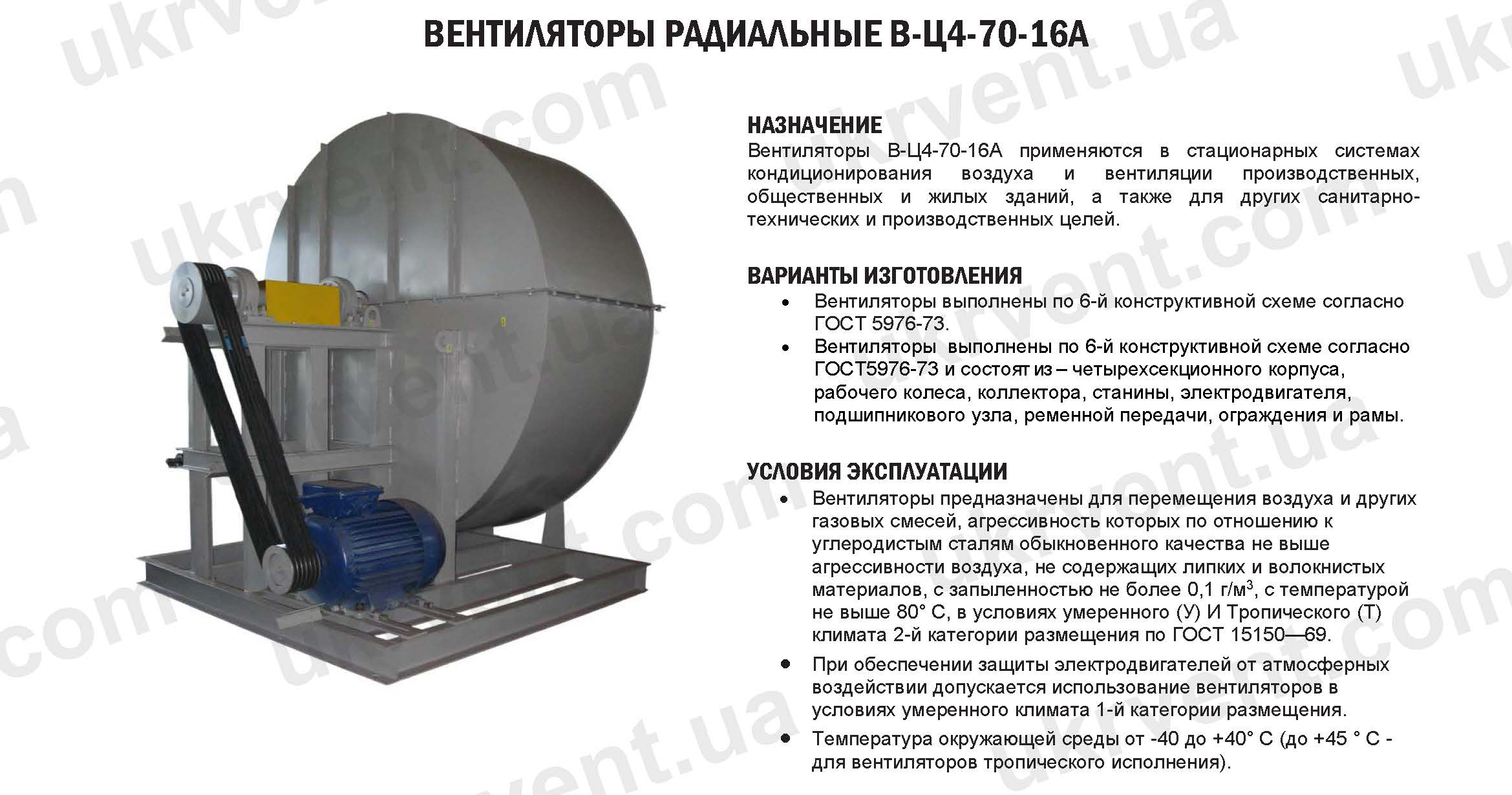

ОСНОВНОЕ НАЗНАЧЕНИЕ ВЕНТИЛЯТОРА В-Ц4-70-16А

Вентиляторы В-Ц4-70-16А предназначены для перемещения воздуха и других газовых смесей в стационарных системах кондиционирования и вентиляции. Оборудование используется в производственных, общественных и жилых зданиях, а также для иных санитарно-технических и производственных целей.

Допускается транспортирование сред, агрессивность которых по отношению к углеродистым сталям обыкновенного качества не превышает агрессивность воздуха. Перемещаемая среда не должна содержать липких и волокнистых материалов. Допустимая запыленность — не более 0,1 г/м³. Максимальная температура перемещаемой среды — до 80 °С.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРА РАДИАЛЬНОГО В-Ц4-70-16А

Эксплуатация вентилятора В-Ц4-70-16А допускается в условиях умеренного (У) и тропического (Т) климата 2-й категории размещения в соответствии с требованиями ГОСТ 15150-69.

Температура окружающей среды должна находиться в диапазоне от –40 до +40 °С. Для вентиляторов тропического исполнения допустима эксплуатация при температуре окружающей среды до +45 °С.

При обеспечении защиты электродвигателя от атмосферных воздействий допускается применение вентилятора в условиях умеренного климата 1-й категории размещения.

Соблюдение указанных параметров является обязательным условием надежной и долговечной работы агрегата. Выход за установленные пределы по температуре, запыленности или химической агрессивности среды требует дополнительного согласования при проектировании.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ В-Ц4-70-16А

Вентиляторы В-Ц4-70-16А выполнены по 6-й конструктивной схеме согласно ГОСТ 5976-73.

Применение 6-й конструктивной схемы предусматривает размещение электродвигателя вне проточной части с передачей крутящего момента через ременную передачу. Такое решение обеспечивает технологическую компоновку, удобство обслуживания и возможность подбора частоты вращения в зависимости от проектных требований.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРА В-Ц4-70-16А

К конструктивным и эксплуатационным особенностям вентилятора В-Ц4-70-16А относятся:

Исполнение по нормативной схеме согласно ГОСТ 5976-73.
Применение четырехсекционного корпуса, обеспечивающего жесткость и технологичность сборки.
Раздельное размещение электродвигателя и проточной части.
Возможность эксплуатации в диапазоне температур окружающей среды от –40 до +40 °С (до +45 °С для тропического исполнения).
Соответствие климатическим категориям размещения по ГОСТ 15150-69.

Конструкция агрегата ориентирована на стационарную установку в составе вентиляционных камер и машинных отделений. Обслуживание подшипникового узла и ременной передачи осуществляется в регламентные сроки в соответствии с эксплуатационной документацией.

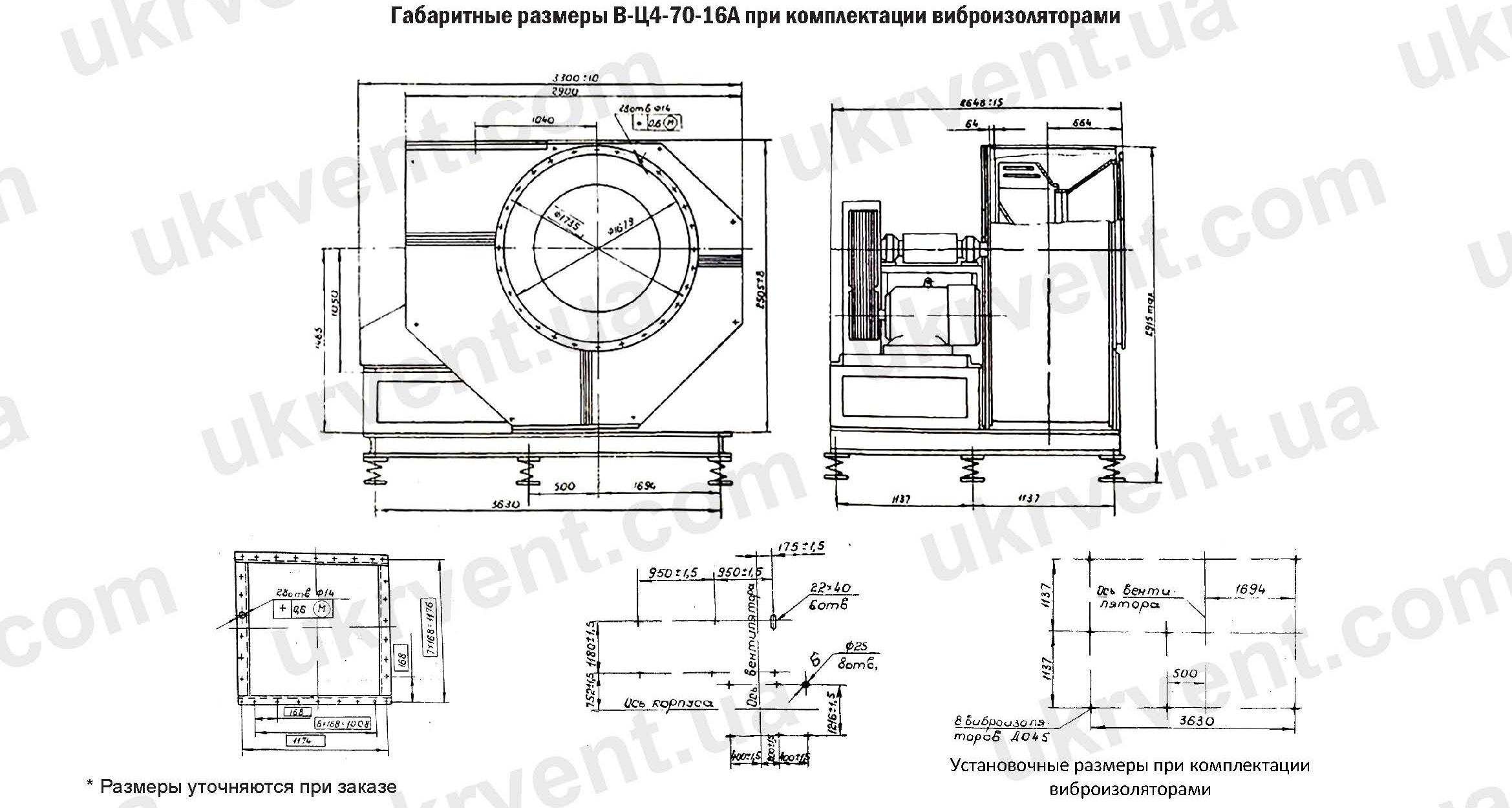

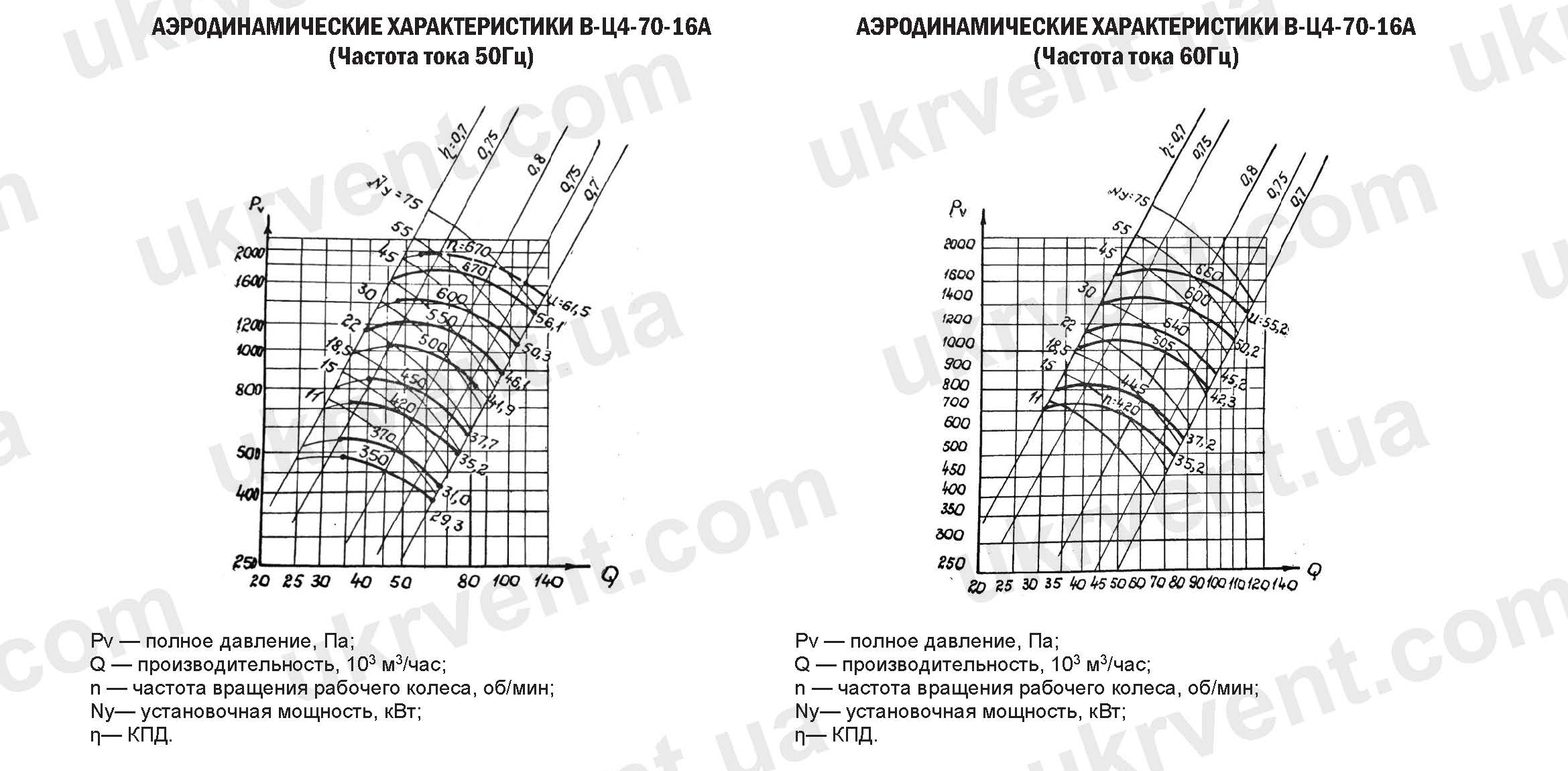

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА В-Ц4-70-16А

Вентилятор	Относительный диаметр рабочего колеса, D/Dн	Производительность, тыс.м³/ч	Давление, Па	КПД max, %	Масса (без двигателя), кг)	Тип электродвигателя	Мощность электродвигателя, кВт	Частота вращения электродвигателя, об/мин	Частота тока электродвигателя, Гц
В-Ц4-70-16-01А	1	46	470	80,5	1930	4A132M4	11	350	50
В-Ц4-70-16-02А	1	48	510	80,5	1930	4A160S4	15	370	50
В-Ц4-70-16-03А	1	55	670	80,5	1930	4A160M4	18,5	420	50
В-Ц4-70-16-04А	1	61	800	80,5	1930	4A180S4	22	450	50
В-Ц4-70-16-05А	1	67	985	80,5	1930	4A180M4	30	500	50
В-Ц4-70-16-06А	1	75	1130	80,5	1930	4A200L4	45	550	50
В-Ц4-70-16-07А	1	80	1390	80,5	1930	4A250M6	55	600	50
В-Ц4-70-16-08А	1	87	1660	80,5	1930	4A280S6	75	670	50
В-Ц4-70-16-09А	1,05	92	1830	80,5	1930	4A280S6	75	670	50
В-Ц4-70-16-10А	1	55	670	80,5	1930	4A160M4	18,5	420	60
В-Ц4-70-16-11А	1	60	735	80,5	1930	4A180S4	22	445	60
В-Ц4-70 16-12А	1	70	980	80,5	1930	4A180M4	30	505	60
В-Ц4-70-16-13А	1	73	1080	80,5	1930	4A200L4	45	540	60
В-Ц4-70-16-14А	1	80	1390	80,5	1930	4A250M6	55	600	60
В-Ц4-70-16-15А	1	86	1565	80,5	1930	4A280S6	75	660	60

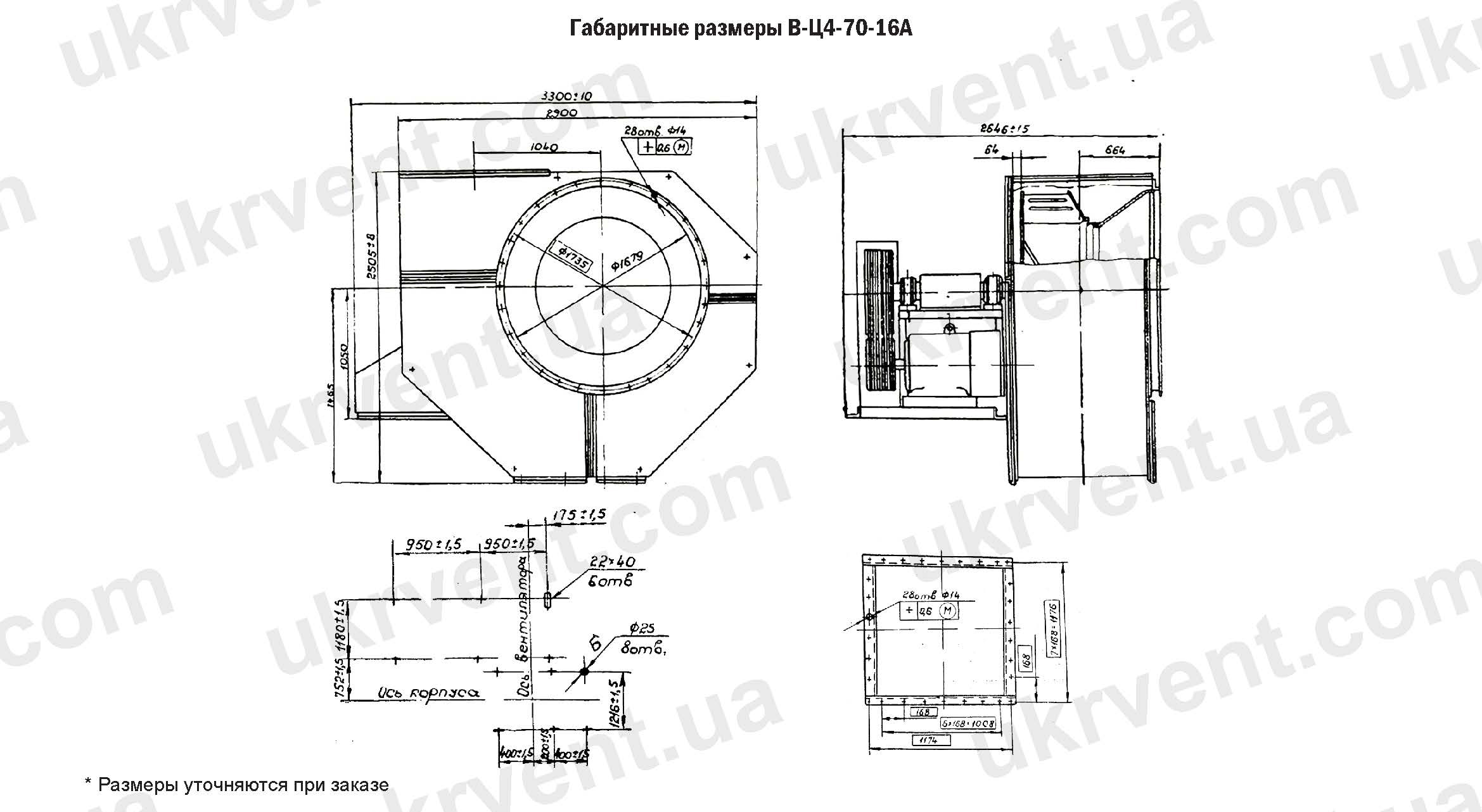

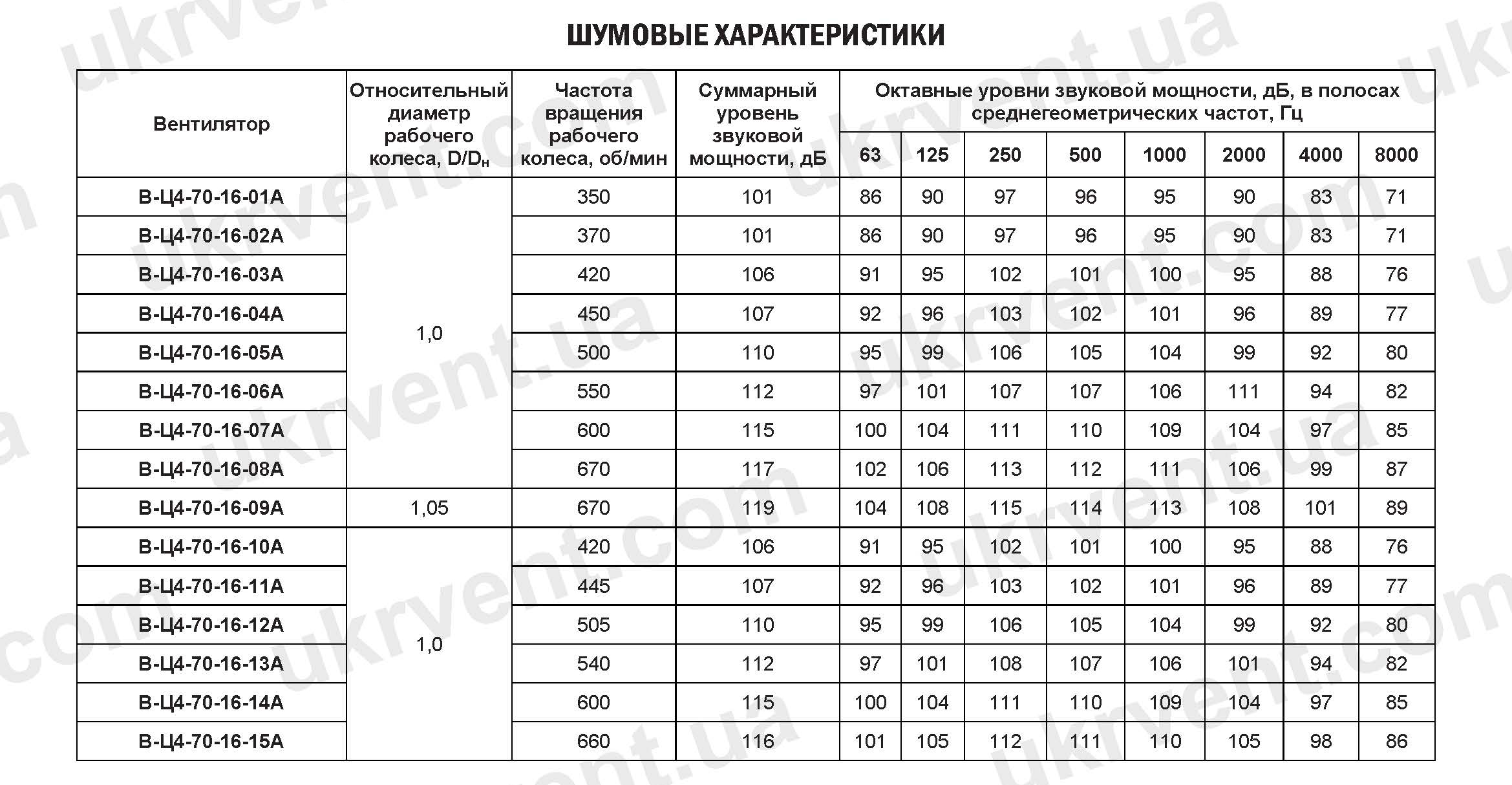

ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА В-Ц4-70-16А

Вентилятор	Относительный диаметр рабочего колеса, D/Dн	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности, дБ	Октавные уровни звуковой мощности, дБ, в полосах среднегеометрических частот, Гц
Вентилятор	Относительный диаметр рабочего колеса, D/Dн	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности, дБ	63	125	250	500	1000	2000	4000	8000
В-Ц4-70-16-01А	1	350	101	86	90	97	96	95	90	83	71
В-Ц4-70-16-02А	1	370	101	86	90	97	96	95	90	83	71
В-Ц4-70-16-03А	1	420	106	91	95	102	101	100	95	88	76
В-Ц4-70-16-04А	1	450	107	92	96	103	102	101	96	89	77
В-Ц4-70-16-05А	1	500	110	95	99	106	105	104	99	92	80
В-Ц4-70-16-06А	1	550	112	97	101	107	107	106	111	94	82
В-Ц4-70-16-07А	1	600	115	100	104	111	110	109	104	97	85
В-Ц4-70-16-08А	1	670	117	102	106	113	112	111	106	99	87
В-Ц4-70-16-09А	1,05	670	119	104	108	115	114	113	108	101	89
В-Ц4-70-16-10А	1	420	106	91	95	102	101	100	95	88	76
В-Ц4-70-16-11А	1	445	107	92	96	103	102	101	96	89	77
В-Ц4-70-16-12А	1	505	110	95	99	106	105	104	99	92	80
В-Ц4-70-16-13А	1	540	112	97	101	108	107	106	101	94	82
В-Ц4-70-16-14А	1	600	115	100	104	111	110	109	104	97	85
В-Ц4-70-16-15А	1	660	116	101	105	112	111	110	105	98	86

ЦЕНА И КУПИТЬ В-Ц4-70-16А

Цена вентилятора В-Ц4-70-16А определяется совокупностью факторов, включая:

выбранное климатическое исполнение (У или Т);
категорию размещения;
комплектацию (электродвигатель, рама, ограждение);
требования к защите электродвигателя;
условия поставки и объем заказа.

Приобретение вентилятора В-Ц4-70-16А у производителя Укрвентсистемы позволяет получить оборудование, изготовленное в соответствии с нормативной документацией и техническими условиями предприятия.

У производителя можно заказать вентилятор в требуемом климатическом исполнении, с необходимой комплектацией и сопроводительной технической документацией. Стоимость формируется на основании технического задания и уточняется после согласования параметров поставки.

Вентиляторы радиальные В-Ц4-70-16А применяются в системах вентиляции и кондиционирования различного назначения при соблюдении установленных ограничений по температуре, запыленности и химической агрессивности перемещаемой среды.

Конструкция по 6-й схеме согласно ГОСТ 5976-73, соответствие климатическим требованиям ГОСТ 15150-69 и четко регламентированные условия эксплуатации обеспечивают возможность использования агрегата в промышленных и общественных объектах. Выбор конкретного исполнения должен осуществляться на основании проектных данных и условий эксплуатации.
