ВЕНТИЛЯТОРЫ РАДИАЛЬНЫЕ ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ В-Ц4-70-16КА – НАЗНАЧЕНИЕ, УСЛОВИЯ ЭКСПЛУАТАЦИИ И ВАРИАНТЫ ИЗГОТОВЛЕНИЯ

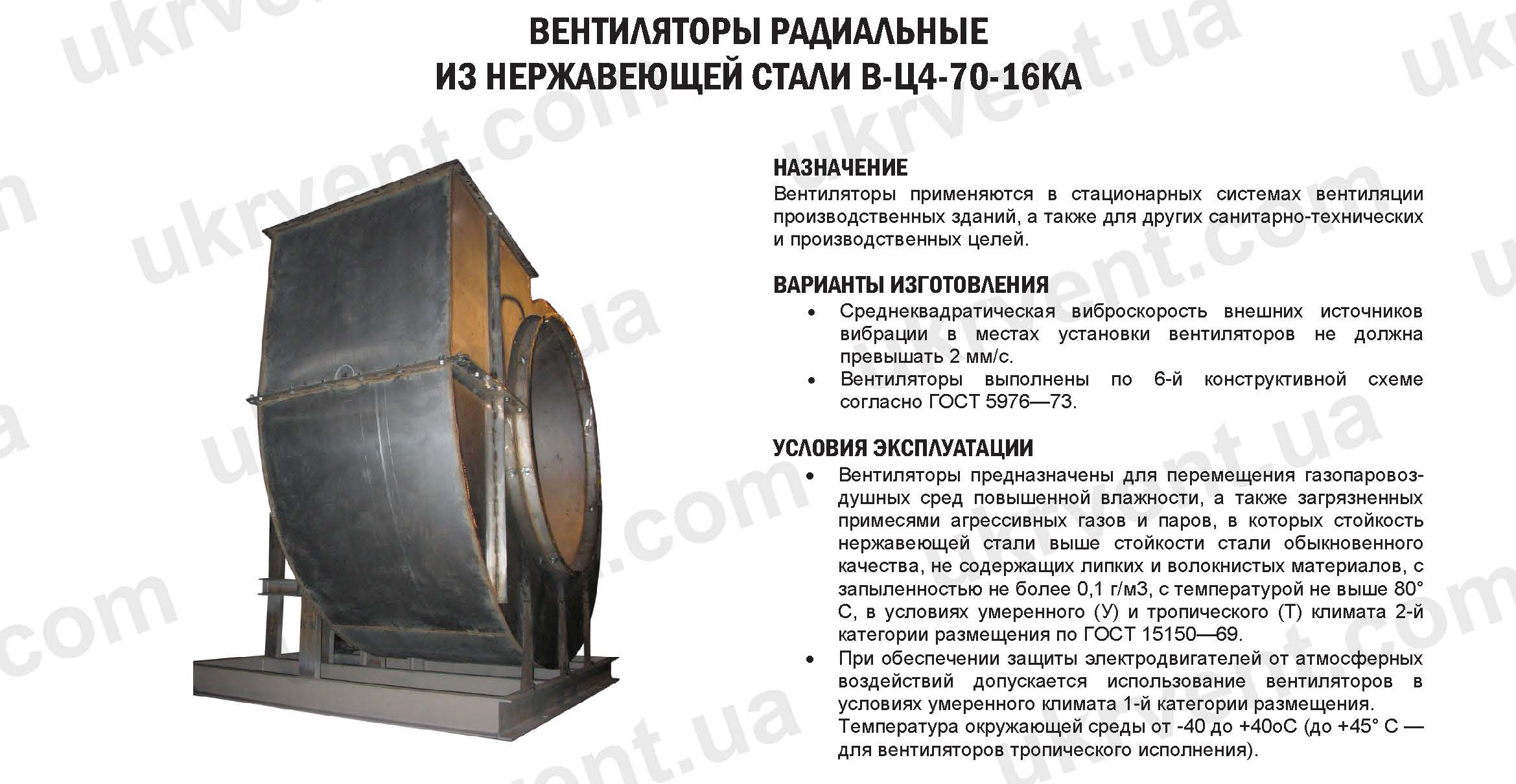

ВЦ4-70-16КА вентилятор радиальный

Вентиляторы радиальные из нержавеющей стали В-Ц4-70-16КА производства Укрвентсистемы предназначены для применения в составе стационарных систем вентиляции. Конструкция ориентирована на эксплуатацию в условиях повышенной влажности и воздействия агрессивных газопаровоздушных сред, где применение углеродистой стали не обеспечивает требуемой долговечности.

Изготовление основных элементов из нержавеющей стали повышает коррозионную стойкость агрегата и обеспечивает стабильность эксплуатационных параметров при длительной работе в промышленной среде.

ОСНОВНОЕ НАЗНАЧЕНИЕ ВЕНТИЛЯТОРА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ В-Ц4-70-16КА

Вентиляторы применяются в стационарных системах вентиляции производственных зданий, а также для других санитарно-технических и производственных целей.

Основная функция — перемещение газопаровоздушных сред повышенной влажности и сред, загрязненных примесями агрессивных газов и паров. Конструкция рассчитана на эксплуатацию в случаях, когда стойкость нержавеющей стали выше стойкости стали обыкновенного качества.

Перемещаемая среда не должна содержать липких и волокнистых материалов. Допустимая запыленность — не более 0,1 г/м³. Температура перемещаемой среды — не выше 80 °С.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ВЕНТИЛЯТОРА РАДИАЛЬНОГО ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ В-Ц4-70-16КА

Вентиляторы предназначены для эксплуатации в условиях умеренного (У) и тропического (Т) климата 2-й категории размещения по ГОСТ 15150-69.

Температура окружающей среды составляет от −40 до +40 °С, для тропического исполнения — до +45 °С.

При обеспечении защиты электродвигателя от атмосферных воздействий допускается эксплуатация в условиях умеренного климата 1-й категории размещения.

Среднеквадратическая виброскорость внешних источников вибрации в местах установки не должна превышать 2 мм/с. Несоблюдение данного требования приводит к снижению ресурса подшипниковых узлов и повышенной нагрузке на элементы конструкции.

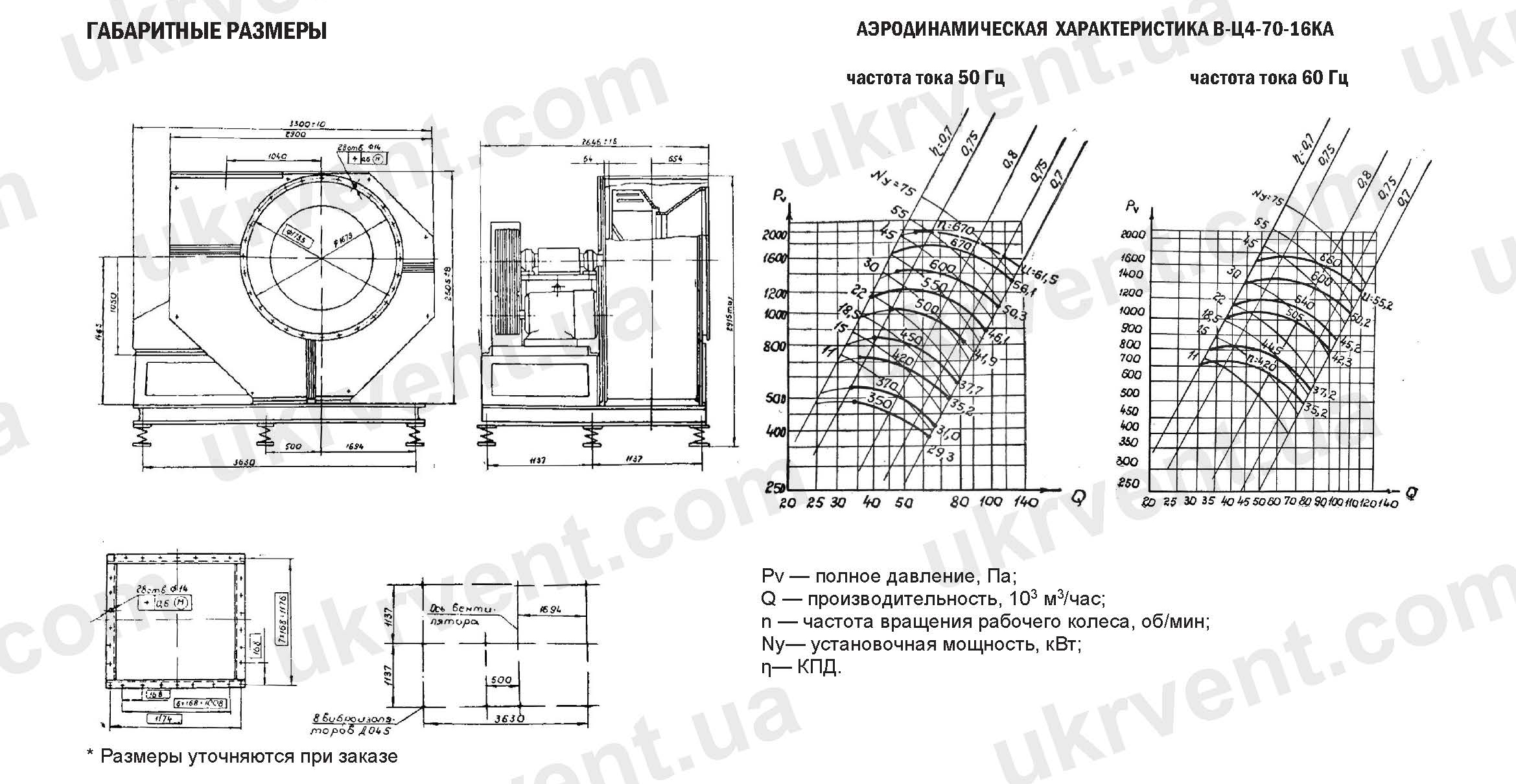

Вентиляторы выполнены по 6-й конструктивной схеме согласно ГОСТ 5976-73, что определяет компоновку агрегата и взаимное расположение рабочего колеса и электродвигателя.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ В-Ц4-70-16АК ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Исполнение В-Ц4-70-16КА предусматривает применение нержавеющей стали для элементов, контактирующих с перемещаемой средой. Конструктивная схема — 6-я по ГОСТ 5976—73.

Возможны варианты исполнения по климатическому признаку (У или Т) и категории размещения в соответствии с ГОСТ 15150—69.

Подбор исполнения осуществляется исходя из условий эксплуатации, характеристик перемещаемой среды, температурного режима и требований к устойчивости к коррозионному воздействию.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРА В-Ц4-70-16АК ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Повышенная коррозионная стойкость по сравнению с конструкциями из стали обыкновенного качества.
Возможность эксплуатации в условиях повышенной влажности и присутствия агрессивных примесей.
Соответствие нормативным требованиям ГОСТ по конструктивной схеме и климатическому исполнению.
Работоспособность в широком диапазоне температур окружающей среды.
Применение нержавеющей стали целесообразно в технологических линиях, где коррозионная нагрузка является определяющим фактором ресурса оборудования.

ЦЕНА И КУПИТЬ В-Ц4-70-16АК ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ

Стоимость вентилятора В-Ц4-70-16КА из нержавеющей стали определяется рядом факторов:

объем поставки;
требования к комплектации;
особенности производственного заказа.

Цена также зависит от текущей стоимости нержавеющей стали и объема изготовления.

Приобретение возможно напрямую у производителя — Укрвентсистемы. Поставка осуществляется в соответствии с технической документацией и требованиями заказчика. Производитель обеспечивает изготовление вентилятора по заявленным параметрам и действующим нормативным документам.

Вентиляторы радиальные из нержавеющей стали В-Ц4-70-16КА предназначены для эксплуатации в стационарных системах вентиляции при перемещении влажных и агрессивных газопаровоздушных сред.

Конструкция по 6-й схеме ГОСТ 5976—73, климатическое исполнение по ГОСТ 15150—69 и использование нержавеющей стали обеспечивают соответствие требованиям промышленной эксплуатации при температуре перемещаемой среды до 80 °С и запыленности до 0,1 г/м³.

Выбор данного типа вентилятора обоснован в случаях, когда условия работы предъявляют повышенные требования к коррозионной стойкости оборудования.

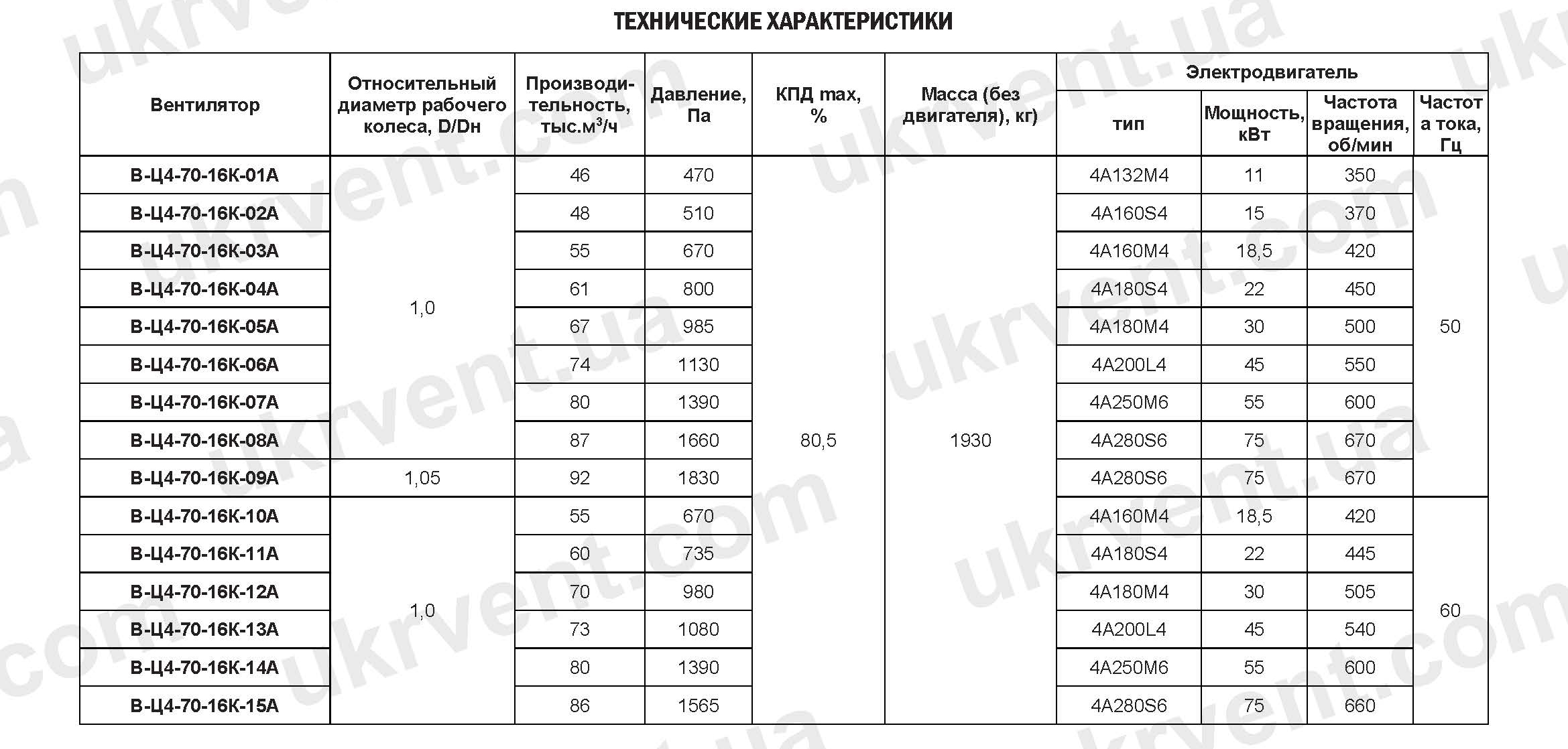

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ В-Ц4-70-16КА

Вентилятор	Относительный диаметр рабочего колеса, D/D_H	Производительность, тыс.м³/ч	Давление, Па	КПД max, %	Масса (без двигателя), кг)	Тип электродвигателя	Мощность электродвигателя, кВт	Частота вращения электродвигателя, об/мин	Частот а тока электродвигателя, Гц
В-Ц4-70-16К-01А	1	46	470	80,5	1930	4А132М4	11	350	50
В-Ц4-70-16К-02А	1	48	510	80,5	1930	4А160S4	15	370	50
В-Ц4-70-16К-03А	1	55	670	80,5	1930	4А160М4	18,5	420	50
В-Ц4-70-16К-04А	1	61	800	80,5	1930	4А180S4	22	450	50
В-Ц4-70-16К-05А	1	67	985	80,5	1930	4А180М4	30	500	50
В-Ц4-70-16К-06А	1	74	1130	80,5	1930	4А200L4	45	550	50
В-Ц4-70-16К-07А	1	80	1390	80,5	1930	4А250М6	55	600	50
В-Ц4-70-16К-08А	1	87	1660	80,5	1930	4А280S6	75	670	50
В-Ц4-70-16К-09А	1,05	92	1830	80,5	1930	4А280S6	75	670	50
В-Ц4-70-16К-10А	1	55	670	80,5	1930	4А160М4	18,5	420	50
В-Ц4-70-16К-11А	1	60	735	80,5	1930	4А180S4	22	445	50
В-Ц4-70-16К-12А	1	70	980	80,5	1930	4А180М4	30	505	60
В-Ц4-70-16К-13А	1	73	1080	80,5	1930	4А200L4	45	540	60
В-Ц4-70-16К-14А	1	80	1390	80,5	1930	4А250М6	55	600	60
В-Ц4-70-16К-15А	1	86	1565	80,5	1930	4А280S6	75	660	60

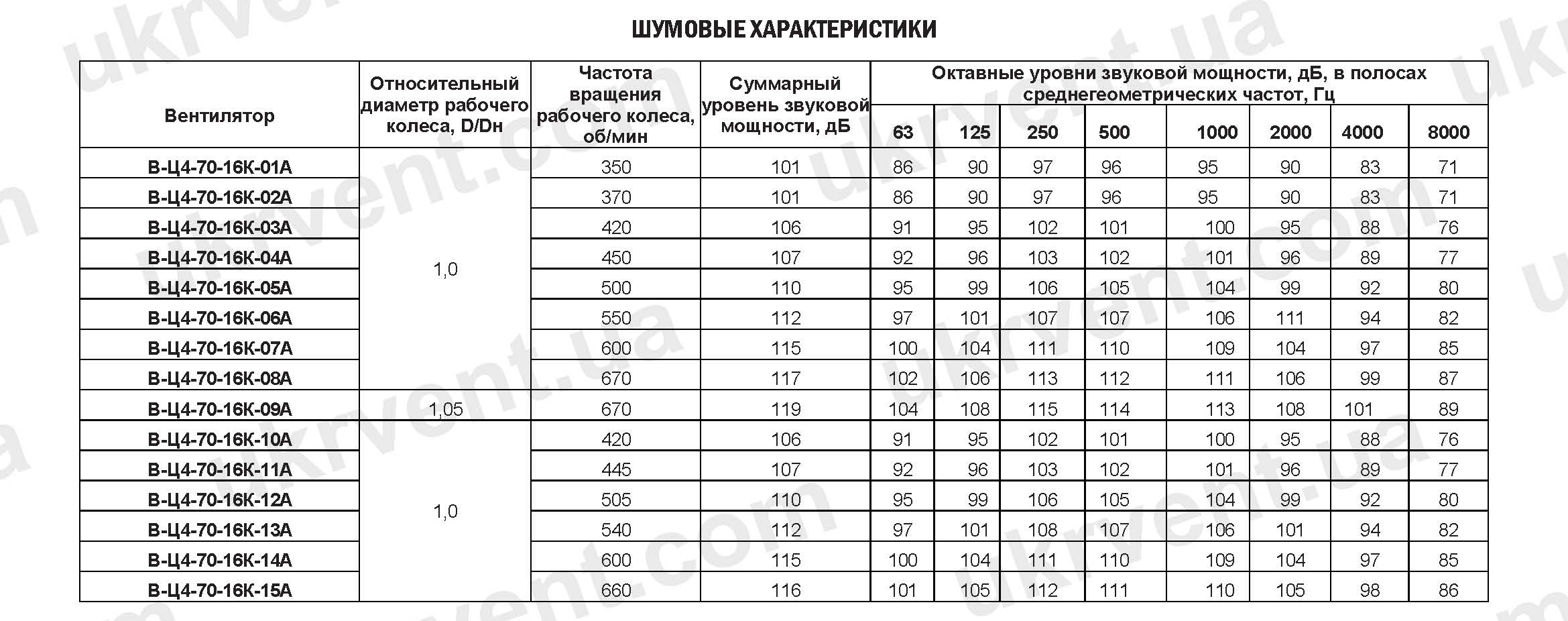

ШУМОВЫЕ ХАРАКТЕРИСТИКИ ВЕНТИЛЯТОРА ИЗ НЕРЖАВЕЮЩЕЙ СТАЛИ В-Ц4-70-16КА

Вентилятор	Относительный диаметр рабочего колеса, D/Dн	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности, дБ	Октавные уровни звуковой мощности, дБ, в полосах среднегеометрических частот, Гц
Вентилятор	Относительный диаметр рабочего колеса, D/Dн	Частота вращения рабочего колеса, об/мин	Суммарный уровень звуковой мощности, дБ	63	125	250	500	1000	2000	4000	8000
В-Ц4-70-16К-01А	1	350	101	86	90	97	96	95	90	83	71
В-Ц4-70-16К-02А	1	370	101	86	90	97	96	95	90	83	71
В-Ц4-70-16К-03А	1	420	106	91	95	102	101	100	95	88	76
В-Ц4-70-16К-04А	1	450	107	92	96	103	102	101	96	89	77
В-Ц4-70-16К-05А	1	500	110	95	99	106	105	104	99	92	80
В-Ц4-70-16К-06А	1	550	112	97	101	107	107	106	111	94	82
В-Ц4-70-16К-07А	1	600	115	100	104	111	110	109	104	97	85
В-Ц4-70-16К-08А	1	670	117	102	106	113	112	111	106	99	87
В-Ц4-70-16К-09А	1,05	670	119	104	108	115	114	113	108	101	89
В-Ц4-70-16К-10А	1	420	106	91	95	102	101	100	95	88	76
В-Ц4-70-16К-11А	1	445	107	92	96	103	102	101	96	89	77
В-Ц4-70-16К-12А	1	505	110	95	99	106	105	104	99	92	80
В-Ц4-70-16К-13А	1	540	112	97	101	108	107	106	101	94	82
В-Ц4-70-16К-14А	1	600	115	100	104	111	110	109	104	97	85
В-Ц4-70-16К-15А	1	660	116	101	105	112	111	110	105	98	86
