ГРУППОВОЙ ЦИКЛОН ЦН-11/МЧ-300-4СП ИЗ 4-Х ЭЛЕМЕНТОВ СО СБОРНИКОМ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ — ХАРАКТЕРИСТИКИ, РАЗМЕРЫ, ЦЕНА, ГДЕ КУПИТЬ

Групповой циклон ЦН-11/МЧ-300-4СП из 4-х элементов со сборником и пирамидальным бункером разработан для сухой инерционной очистки газов от невзрывоопасных пылей различного происхождения. Оборудование предназначено для эксплуатации на технологических установках, в котельных, сушильных, обжиговых агрегатах, пневмотранспортных системах и вентиляционных узлах промышленных объектов.

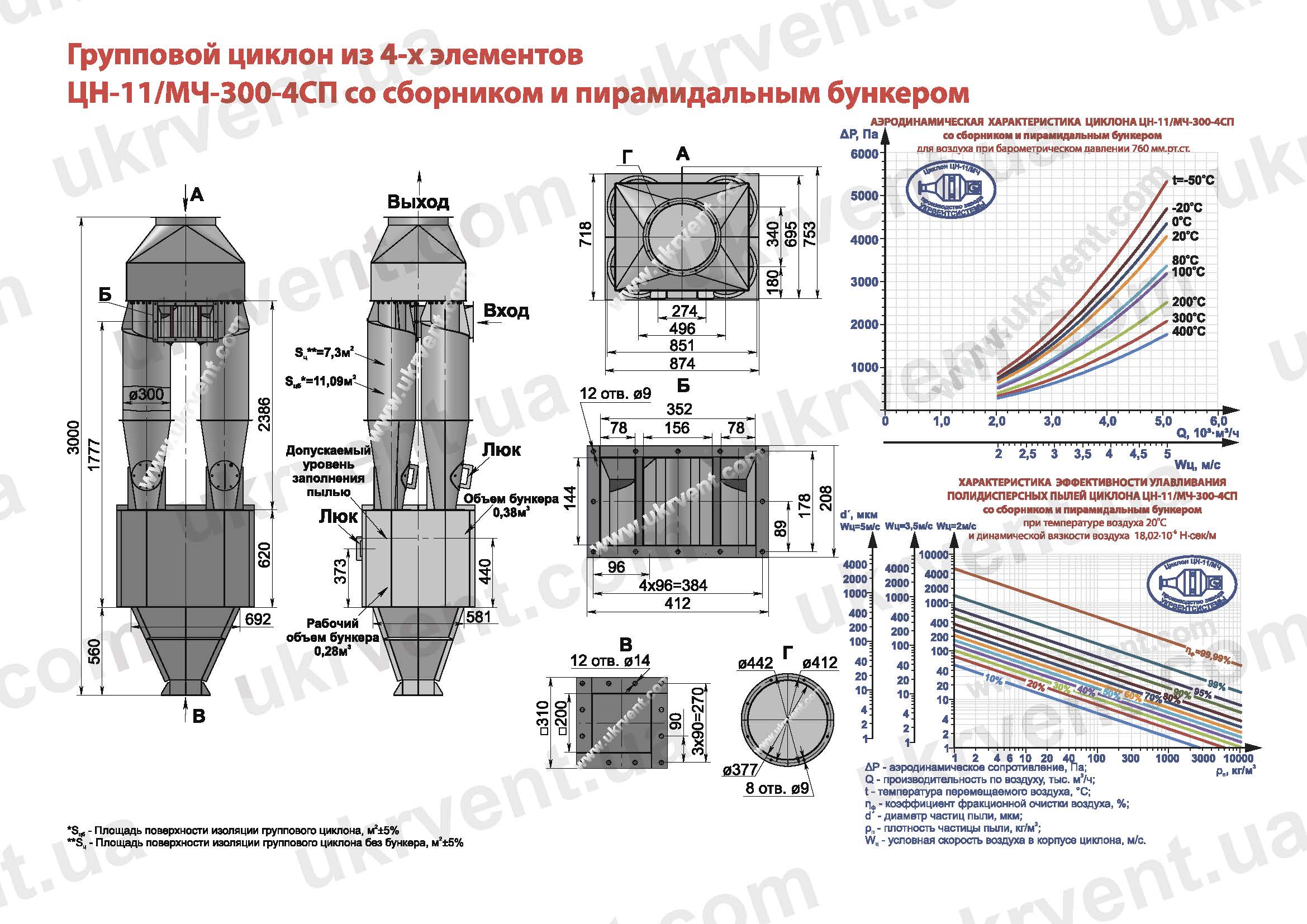

Циклон ЦН-11/МЧ-300-4СП представляет собой модульную систему из четырёх циклонных элементов одинакового диаметра, объединённых в единый узел с общей камерой очищенного газа (сборником) и унифицированным пирамидальным бункером. Компоновка обеспечивает компактность и эффективность очистки при минимальных требованиях к монтажной площади.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-11/МЧ-300-4СП ИЗ 4-х ЭЛЕМЕНТОВ СО СБОРНИКОМ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

при температуре перемещаемой среды 20^оС и скорости воздуха wц=2-5м/с, барометрическом давлении 760 мм.рт.ст.

МАТЕРИАЛЫ И ИСПОЛНЕНИЕ ЦН-11/МЧ-300-4СП

В стандартной комплектации ЦН-11/МЧ-300-4СП изготавливается из конструкционной углеродистой стали. При эксплуатации в условиях повышенного абразивного или коррозионного износа возможны исполнения из нержавеющих сталей марок AISI 304, 316L, 316Ti, 321, 430.

Толщина стенок — от 2 до 8 мм, в зависимости от следующих факторов:

• рабочее давление в системе;
• характер и агрессивность пылевой фракции;
• климатические условия (в том числе наружная установка);
• требуемый срок службы без капитального ремонта;
• необходимость механической очистки внутренних поверхностей от отложений.

Толстостенные исполнения рекомендуются при высокой абразивности среды и необходимости длительной эксплуатации без замены.

ПРИНЦИП РАБОТЫ ЦН-11/МЧ-300-4СП

Работа группового циклона ЦН-11/МЧ-300-4СП основана на использовании центробежной силы. Запылённый воздух поступает в каждый из четырёх элементов, где приобретает вращательное движение. Частицы пыли под действием инерции отбрасываются к стенке корпуса, осаждаются в конусной части и поступают в общий пирамидальный бункер.

Очищенный поток, перемещаясь по спирали вверх, направляется в сборник (камеру чистого газа), откуда удаляется через выхлопной патрубок.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ЦН-11/МЧ-300-4СП

Основные параметры эксплуатации:

• максимальное рабочее давление — до 500 кгс/м² (5 кПа);
• температура очищаемых газов — до 400 °С (в стандартном исполнении);
• недопустимость конденсации паров воды (температура газа на выходе — выше точки росы на 10–25 °С);
• допустимая скорость потока — 2–6 м/с в цилиндрической части (при абразивной пыли — не выше 2,5 м/с);
• пульсации потока не более 10% от среднего значения.

Монтаж производится вертикально. Герметичность конструкции обязательна. При наружной установке требуется защита от осадков, ветровых нагрузок и теплоизоляция (температура наружной поверхности — не выше 45 °С).

МОНТАЖ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ЦН-11/МЧ-300-4СП

Циклон ЦН-11/МЧ-300-4СП поставляется в полностью собранном виде, что исключает ошибки при сборке на месте эксплуатации. Установка должна обеспечивать:

• вертикальное положение с направлением пылевыпуска вниз;
• жёсткое крепление для компенсации парусности;
• свободный доступ к элементам технического осмотра.

Рекомендуется предусмотреть прямолинейные участки газоходов перед входными патрубками и монтаж съёмных участков для очистки от пылевых отложений.

Периодичность технического обслуживания:

• визуальный контроль — не менее 3 раз за смену;
• плановый осмотр с демонтажом теплоизоляции — 2 раза в год;
• выгрузка пыли из бункера — регулярно, по мере накопления.

При обнаружении подсосов воздуха, падения КПД или увеличении гидравлического сопротивления — немедленная диагностика герметичности и очистка внутренних полостей.

ПРЕИМУЩЕСТВА ЦН-11/МЧ-300-4СП ПРОИЗВОДСТВА УКРВЕНТСИСТЕМЫ

• Поставка в собранном виде — исключает ошибки сборки;
• Сокращение сроков монтажа и ввода в эксплуатацию;
• Надёжная, рассчитанная конструкция без излишней металлоёмкости;
• Производство с учётом отраслевых требований и условий эксплуатации;
• Возможность индивидуального подбора толщины металла и марки стали;
• Совместимость с вентиляторами, работающими на всасывание и нагнетание.

ЦН-11/МЧ-300-4СП КУПИТЬ — УСЛОВИЯ И ПОСТАВКА

Компания Укрвентсистемы предлагает Циклон ЦН-11/МЧ-300-4СП как в стандартной, так и в усиленной комплектации. Цена оборудования формируется индивидуально в зависимости от:

• материала корпуса (углеродистая или нержавеющая сталь);
• толщины металла;
• наличия антикоррозионного покрытия или термоизоляции;
• объёма поставки и срочности выполнения заказа.

Актуальную цену ЦН-11/МЧ-300-4СП можно уточнить, обратившись в отдел технических продаж. Поставка осуществляется по всей Украине с возможностью сопровождения шеф-монтажом и авторским надзором.
