ЦИКЛОН ЦН-11/МЧ-550-1У С УЛИТКОЙ — ХАРАКТЕРИСТИКИ, РАЗМЕРЫ, ЦЕНА, КУПИТЬ

Циклон ЦН-11/МЧ-550-1У с улиткой производства компании «Укрвентсистемы» представляет собой промышленное оборудование для эффективной сухой очистки газов от невзрывоопасной пыли. Устройство рассчитано на применение в тяжёлых производственных условиях — от металлургических предприятий до объектов энергетики. ЦН-11/МЧ-550-1У Циклоны характеризуются высокой надёжностью, простотой монтажа и обслуживанием, а также адаптивностью к конкретным технологическим задачам.

ОСНОВНОЕ НАЗНАЧЕНИЕ ЦИКЛОНА ЦН-11/МЧ-550-1У С УЛИТКОЙ

Циклон ЦН-11/МЧ-550-1У с улиткой предназначен для инерционной очистки воздуха и газов, загрязнённых взвешенными твёрдыми частицами. Область применения:

• очистка технологических выбросов после сушильных, обжиговых и агломерационных процессов;
• улавливание золы из дымовых газов котельных установок;
• отделение катализаторов при крекинге;
• удаление пыли после помола и транспортировки сыпучих материалов;
• фильтрация воздуха в вентиляционных системах промышленных цехов.

Циклоны ЦН-11/МЧ-550-1У с улиткой используются в химической, нефтеперерабатывающей, металлургической и энергетической промышленности, а также в машиностроении и производстве строительных материалов.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ И ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ЦН-11/МЧ-550-1У

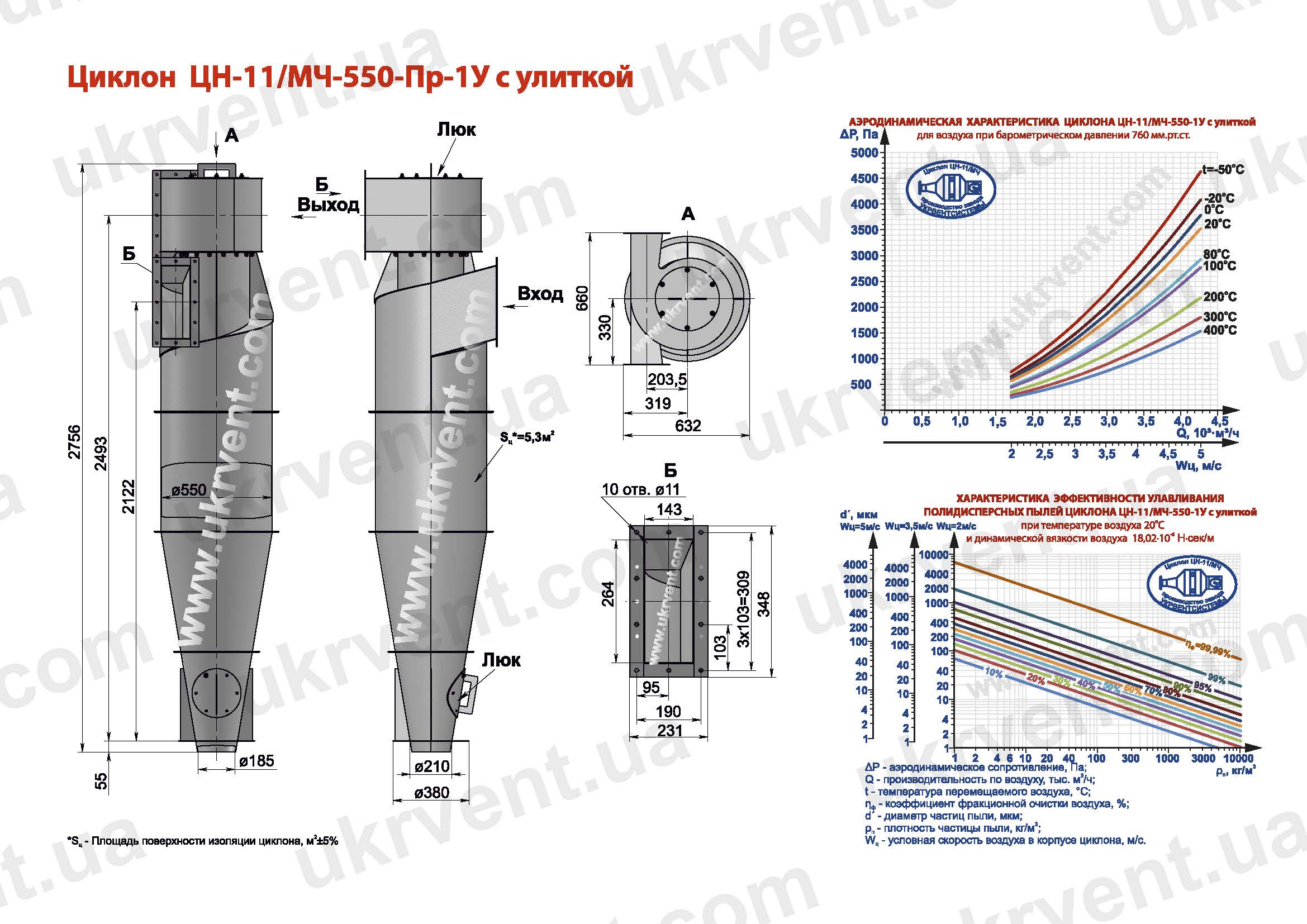

Циклон ЦН-11/МЧ-550-1У с улиткой представляет собой вертикальный аппарат одиночного исполнения с корпусом, состоящим из цилиндрической, конической и пылеуловительной частей. Конфигурация улитки обеспечивает отвод очищенного газа и снижение турбулентности потока.

Варианты исполнения:

• правое или левое вращение (по часовой или против часовой стрелки со стороны выхлопной трубы);
• стандартное исполнение — из углеродистой стали;
• при агрессивных средах — из нержавеющих сталей (AISI 304, 316L, 321, 430, 316Ti);
• толщина металла корпуса — от 2 до 8 мм в зависимости от условий эксплуатации.

Выбор материала и толщины определяется параметрами среды (абразивность, коррозионная активность), рабочим давлением, сроком службы и требованиями к механической прочности.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА ЦН-11/МЧ-550-1У С УЛИТКОЙ

при температуре перемещаемой среды 20^оС и скорости воздуха wц=2-5м/с, барометрическом давлении 760 мм.рт.ст.

ПРИНЦИП РАБОТЫ ЦИКЛОНА ЦН-11/МЧ-550-1У С УЛИТКОЙ

Работа устройства основана на использовании центробежной силы, возникающей при вращении загрязнённого воздушного потока. Газ, поступающий через входной патрубок, закручивается по винтовой траектории, прижимается к стенкам корпуса и теряет пылевые включения. Очищенный поток отводится через выхлопную трубу вверх, а пыль оседает в бункере.

Тонкость конструкции улитки минимизирует завихрения и повышает эффективность осаждения пыли, снижая нагрузку на последующее оборудование (вентиляторы, дымососы и т.д.).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦН-11/МЧ-550-1У

• Максимальное давление: до 5 кПа (500 кгс/м²)
• Температура очищаемого газа: до 400 °C
• Минимальный перепад температур к точке росы: 10–25 °C
• Рекомендуемые скорости в цилиндрической части:
• при абразивной пыли: 2–2,5 м/с
• при неабразивной пыли: 2–6 м/с

Важно обеспечить герметичность всех соединений и стабильность расхода воздуха в пределах ±10% от расчётных значений.

МОНТАЖ И ЭКСПЛУАТАЦИЯ ЦИКЛОНА ЦН-11/МЧ-550-1У С УЛИТКОЙ

Поставка циклона ЦН-11/МЧ-550-1У с улиткой осуществляется в полностью собранном виде. Установка должна производиться вертикально, с направлением бункера вниз, на прочное основание. При наружной установке необходимо учитывать ветровую нагрузку и предусматривать конструктивную жёсткость.

Ключевые требования к монтажу и эксплуатации:

• установка на всасывающих или нагнетательных участках системы;
• при работе с абразивной пылью — до вентилятора;
• равномерное распределение потока газа на входе;
• регулярная выгрузка пыли из бункера;
• исключение подсосов воздуха через фланцы и пылезатворы.

ОБСЛУЖИВАНИЕ И ТЕХНИЧЕСКИЙ КОНТРОЛЬ

Для обеспечения бесперебойной работы и сохранения высокой степени очистки циклона ЦН-11/МЧ-550-1У с улиткой, регламентируются следующие мероприятия:

• оперативный контроль: минимум 3 раза за смену проверка манометров, термометров, пылезатворов;
• периодические осмотры: 2 раза в год — полный визуальный и функциональный осмотр;
• обязательное обслуживание: удаление налипшей пыли, проверка теплоизоляции, герметичности люков и соединений;
• ремонтные работы: заварка трещин, замена уплотнений, восстановление коррозионной защиты.

Нарушение герметичности приводит к снижению эффективности пылеотделения и возрастанию гидравлического сопротивления.

ПРЕИМУЩЕСТВА И ОСОБЕННОСТИ ЦИКЛОНОВ ЦН-11/МЧ-550-1У С УЛИТКОЙ

• высокая степень очистки при минимальных эксплуатационных расходах;
• поставка в собранном виде;
• быстрое и безопасное подключение к системе газоходов;
• возможность индивидуального выбора материала и толщины корпуса под конкретные условия работы;
• надёжность конструкции и длительный срок службы при правильной эксплуатации.

ГДЕ КУПИТЬ ЦИКЛОН ЦН-11/МЧ-550-1У С УЛИТКОЙ. ЦЕНА, КОНСУЛЬТАЦИЯ

Компания «Укрвентсистемы» предлагает прямые поставки ЦН-11/МЧ-550-1У Циклонов с улиткой для промышленных предприятий. Все циклоны производятся по чертежам с соблюдением требований технических условий. Возможно изготовление под индивидуальный проект.

Для расчёта стоимости и получения чертежей — свяжитесь с техническим отделом. Конструкторы предоставят исчерпывающую информацию по подбору варианта исполнения под конкретные производственные задачи.
