ЦЕНА, КУПИТЬ, ХАРАКТЕРИСТИКИ И РАЗМЕРЫ ОДИНОЧНОГО ЦИКЛОНА ЦН-11/МЧ-550-1УЦ С УЛИТКОЙ И ЦИЛИНДРИЧЕСКИМ БУНКЕРОМ ПРОИЗВОДСТВА УКРВЕНТСИСТЕМЫ

Одиночный циклон ЦН-11/МЧ-550-1УЦ с улиткой и цилиндрическим бункером — это промышленное оборудование, предназначенное для эффективной сухой очистки газов от невзрывоопасной пыли. Производится компанией Укрвентсистемы с применением проверенных технологий и материалов, обеспечивающих надежность и долговечность в условиях интенсивной эксплуатации. В данной статье представлены технические характеристики, размеры, варианты изготовления, условия эксплуатации и преимущества циклонов ЦН-11/МЧ-550-1УЦ, а также информация о цене и возможности покупки.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ОДИНОЧНОГО ЦИКЛОНА ЦН-11/МЧ-550-1УЦ

Циклон ЦН-11/МЧ-550-1УЦ — аппарат инерционной сепарации пылевых частиц, в конструкции которого предусмотрена камера очищенного газа в виде улитки (обозначение “У”) и цилиндрический пылевой бункер (обозначение “Ц”). Такие циклоны изготавливаются одиночного исполнения и применяются в различных отраслях промышленности: металлургии, химии, энергетике, машиностроении, производстве строительных материалов и других.

Максимальное рабочее давление: 500 кгс/м² (5 кПа)

Максимальная температура очищаемого газа (стандартное исполнение): до 400°С

Материал изготовления: углеродистая сталь обыкновенного качества; опционально нержавеющие стали AISI 304, 316L, 321, 430, 316Ti для условий с повышенным абразивным и коррозионным воздействием

Толщина металла корпуса: от 2 мм до 8 мм в зависимости от условий эксплуатации и требований по сроку службы

Возможность изготовления для правого и левого вращения газового потока (по часовой или против часовой стрелки со стороны выхлопной трубы)

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ЦИКЛОНА ЦН-11/МЧ-550-1УЦ С УЛИТКОЙ И ЦИЛИНДРИЧЕСКИМ БУНКЕРОМ

Производитель предлагает гибкие варианты исполнения одиночного циклона ЦН-11/МЧ-550-1УЦ, адаптированные под различные технологические задачи:

Материалы корпуса — углеродистая сталь и различные марки нержавеющей стали для агрессивных сред

Толщина металла выбирается с учетом прочности при избыточном давлении, износа при работе с абразивной пылью, а также стойкости к атмосферной коррозии

Возможность изготовления под «правое» или «левое» направление вращения газового потока

Конфигурация бункера — цилиндрический бункер максимального объема обеспечивает эффективное накопление и выгрузку пылевых частиц

Комплектация включает съемные люки для обслуживания и очистки внутренних поверхностей циклона и бункера

ПРИНЦИП РАБОТЫ И УСЛОВИЯ ЭКСПЛУАТАЦИИ

Циклон ЦН-11/МЧ-550-1УЦ с улиткой и цилиндрическим бункером работает по принципу центробежного разделения пылевых частиц из газового потока. Запыленный газ через входной патрубок поступает в камеру с улиткой, приобретая вращательное движение. Центробежные силы отбрасывают частицы к стенкам корпуса, где они осаждаются и собираются в пылевом бункере.

Для эффективной работы циклона необходимо обеспечить герметичность системы и избежать конденсации водяных паров (температура очищенного газа должна превышать точку росы минимум на 10-25°С)

Циклон устанавливается вертикально, пылевыпускное отверстие обращено вниз

Рабочие скорости газа в цилиндрической части: 2-2,5 м/с для абразивной пыли, 2-6 м/с для не абразивной

Рекомендуется установка на всасывающих и нагнетательных участках газоходов, для абразивных сред — перед вентилятором

Температура газа и давление регулируются под конструктивные возможности циклона

Пульсации расхода газа не должны превышать 10% для сохранения эффективности очистки

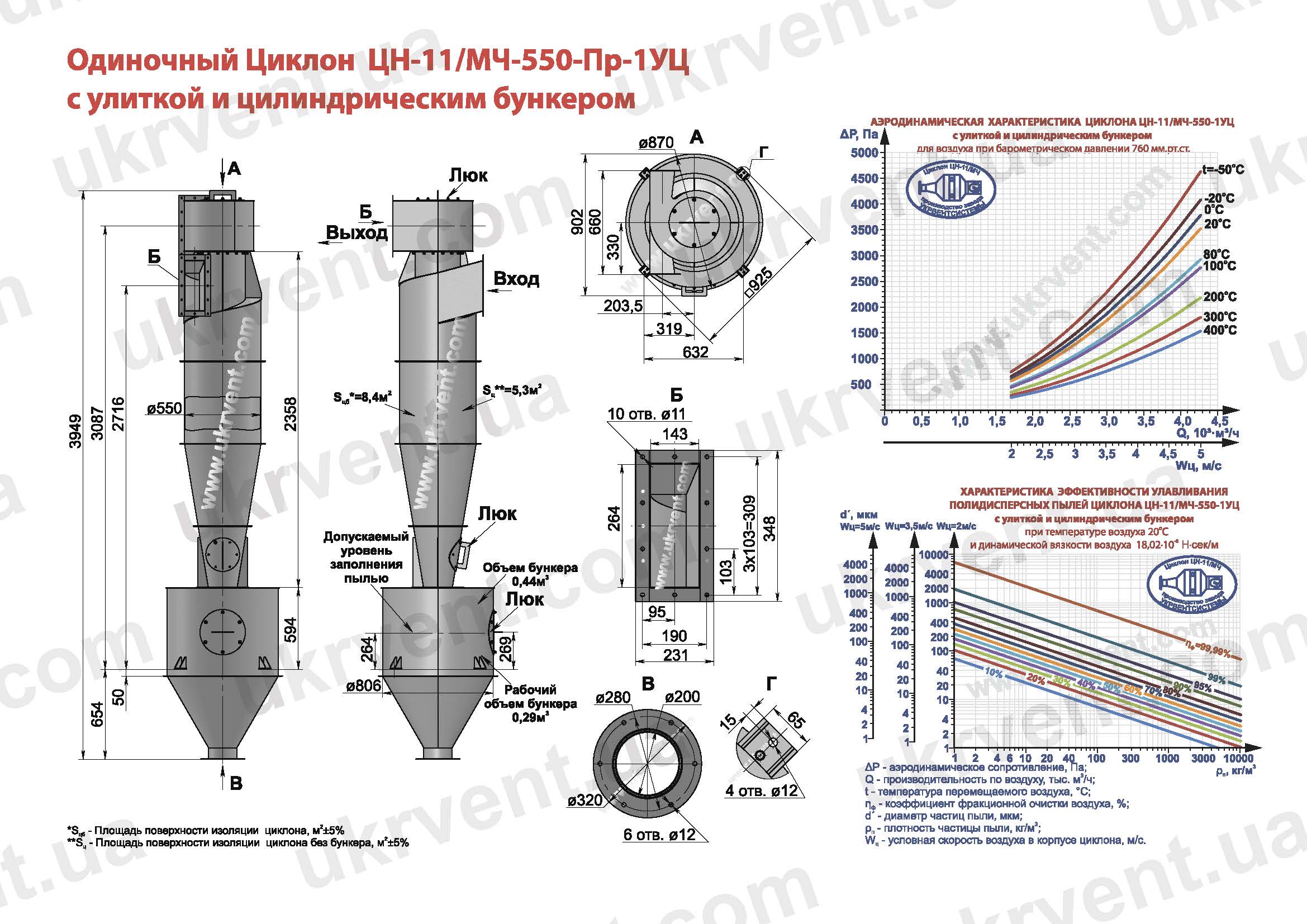

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА ЦН-11/МЧ-550-1УЦ С УЛИТКОЙ И ЦИЛИНДРИЧЕСКИМ БУНКЕРОМ

при температуре перемещаемой среды 20^оС и скорости воздуха wц=2-5м/с, барометрическом давлении 760 мм.рт.ст

МОНТАЖ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ

Циклоны ЦН-11/МЧ-550-1УЦ поставляются в полностью собранном виде, что минимизирует время монтажа и исключает ошибки сборки. Монтаж должен обеспечивать свободный доступ для технического обслуживания, контроль состояния люков и очистку от налипших отложений пыли.

Конструкция крепления предусматривает компенсацию парусности при наружной установке

Входные патрубки оснащены съемными элементами для чистки и осмотра

Рекомендуется регулярный осмотр не менее 3 раз за смену, а при плановых остановках — детальный внутренний и внешний технический аудит

Особое внимание уделяется герметичности пылевых затворов и отсутствию подсосов воздуха, что критично для эффективности очистки

В случае износа элементов предусмотрена замена деталей и ремонт теплоизоляции

ПРЕИМУЩЕСТВА И ПРАКТИЧЕСКАЯ ЦЕННОСТЬ

Одиночный циклон ЦН-11/МЧ-550-1УЦ с улиткой и цилиндрическим бункером производства Укрвентсистемы обладает рядом преимуществ, важных для главных инженеров и руководителей промышленных предприятий:

• Минимальные финансовые затраты на монтаж благодаря поставке в сборе
• Гибкость в выборе материалов и исполнения для различных технологических условий
• Устойчивость к абразивному износу и коррозии при соблюдении рекомендаций по материалам и толщине металла
• Простота обслуживания и высокая ремонтопригодность
• Обеспечение стабильной и эффективной очистки газов с высоким коэффициентом улавливания пыли
• Возможность интеграции в существующие газоходные системы с разной компоновкой

ЦЕНА И ВОЗМОЖНОСТЬ КУПИТЬ ЦИКЛОН ЦН-11/МЧ-550-1УЦ

Цена на одиночный циклон ЦН-11/МЧ-550-1УЦ с улиткой и цилиндрическим бункером определяется конфигурацией, выбранным материалом, толщиной металла, а также дополнительными опциями (например, комплектом теплоизоляции, люками обслуживания и пр.).

Для приобретения оборудования необходимо обратиться в отдел продаж Укрвентсистемы или официальных представителей, где можно получить техническое сопровождение, консультации по выбору оптимального исполнения, а также расчёт стоимости с учётом требований конкретного предприятия.

Данное техническое описание призвано помочь в правильном выборе, приобретении и эксплуатации одиночного циклона ЦН-11/МЧ-550-1УЦ с улиткой и цилиндрическим бункером, обеспечивая надёжную, долговечную и эффективную очистку газов в производственных условиях.
