ЦН-11/МЧ-550-2УЦ — ГРУППОВОЙ ЦИКЛОН ИЗ 2-Х ЭЛЕМЕНТОВ С УЛИТКОЙ И ЦИЛИНДРИЧЕСКИМ БУНКЕРОМ

Групповой циклон ЦН-11/МЧ-550-2УЦ производства компании Укрвентсистемы представляет собой высокоэффективное промышленное оборудование для сухой очистки газов от невзрывоопасной пыли. В состав установки входят два идентичных элемента, оснащённых камерой очищенного газа в форме улитки и цилиндрическим пылевым бункером, что обеспечивает оптимальные параметры работы при очистке технологических газов.

ОБЩЕЕ ОПИСАНИЕ И КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

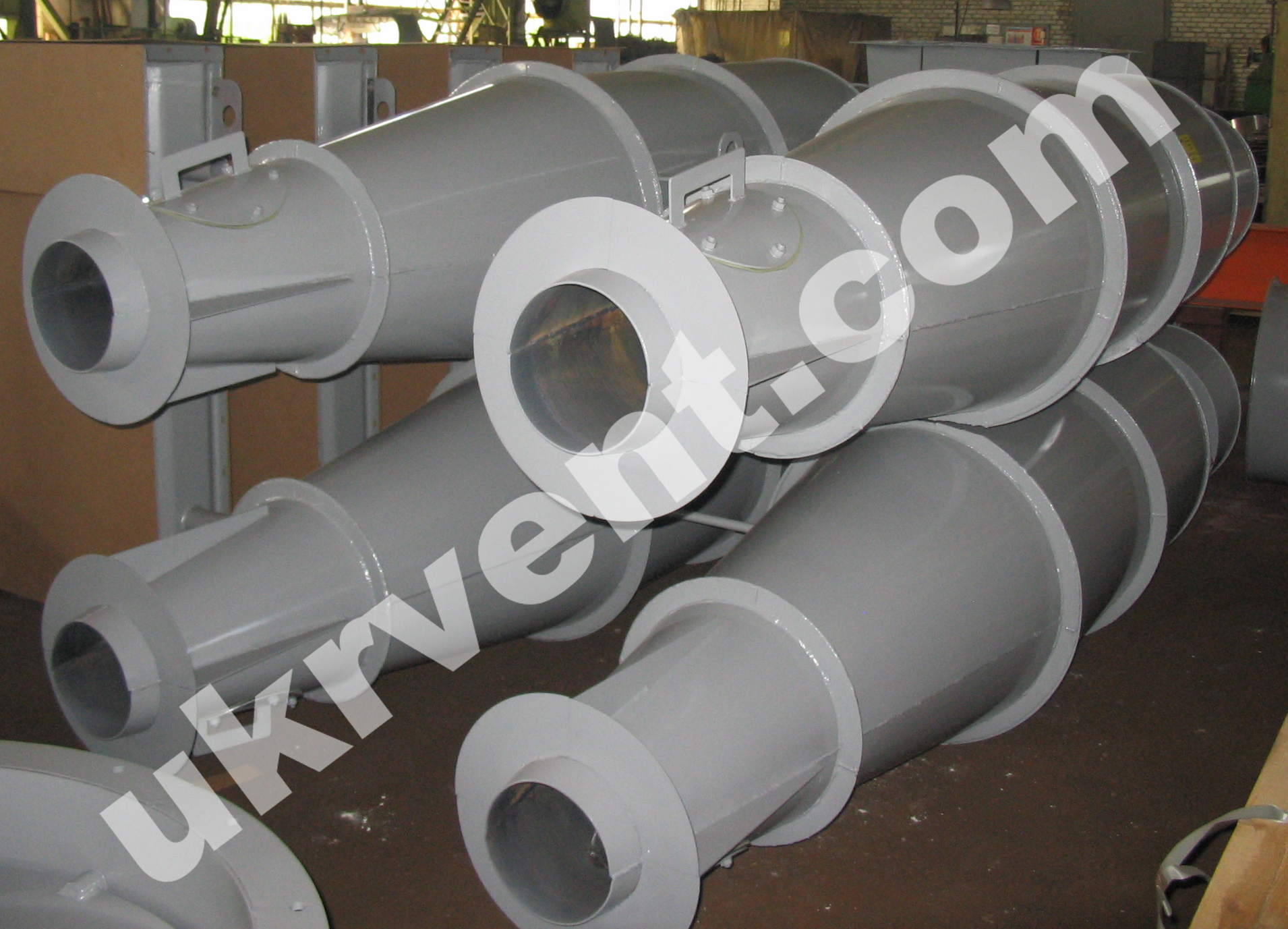

Групповой циклон ЦН-11/МЧ-550-2УЦ изготавливается в составе двух одинаковых элементов, смонтированных в единую систему. Каждый элемент оборудован камерой очищенного газа в форме улитки (обозначение «У»), которая обеспечивает равномерное вращение газового потока и эффективное отделение пылевых частиц.

Циклоны комплектуются цилиндрическими бункерами (обозначение «Ц»), служащими для накопления и удаления осаждённой пыли. Конструкция рассчитана на вертикальный монтаж, при котором пылевыпускное отверстие направлено вниз для обеспечения беспрепятственного сброса пылевого шлама.

Корпус циклонов выполнен из углеродистой стали обыкновенного качества. Для работы в агрессивных условиях, сопровождающихся повышенным абразивным износом и коррозией, возможно изготовление из нержавеющих сталей марок AISl304, AISl316L, AISl321, AISl430, AISl316Ti, а также с увеличенной толщиной металла до 8 мм.

Толщина металла выбирается исходя из:

• Требований прочности при рабочем избыточном давлении до 5 кПа (500 кгс/м²);
• Предполагаемого срока эксплуатации при абразивном износе и коррозии;
• Возможности безопасного удаления налипшего слоя пыли без деформации конструкции, что критично для сохранения эффективности очистки.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-11/МЧ-550-2УЦ ИЗ 2-х ЭЛЕМЕНТОВ С УЛИТКОЙ И ЦИЛИНДРИЧЕСКИМ БУНКЕРОМ

при температуре перемещаемой среды 20^оС и скорости воздуха wц=2-5м/с, барометрическом давлении 760 мм.рт.ст.

ПРИНЦИП РАБОТЫ

Циклон ЦН-11/МЧ-550-2УЦ функционирует на основе инерционного разделения пыли из газовой среды посредством центробежных сил. Запылённый газ поступает через входной патрубок, приобретая вращательное движение внутри улиточной камеры. При этом тяжелые пылевые частицы под воздействием центробежных сил концентрируются у стенок цилиндра и конуса, опускаясь в пылевой бункер через специальное отверстие.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ ЦН-11/МЧ-550-2УЦ

• Диаметр каждого элемента: 550 мм;
• Количество элементов в группе: 2 шт.;
• Максимальное рабочее давление: 500 кгс/м² (5 кПа);
• Температурный режим: до +400 °C (без конденсации паров воды);
• Материал корпуса: углеродистая сталь или нержавеющая сталь (опционально);
• Толщина металла: от 2 мм до 8 мм (в зависимости от условий эксплуатации);
• Форма бункера: цилиндрический;
• Монтаж: вертикальный, с пылевыпускным отверстием вниз;
• Рекомендуемые скорости газа в цилиндрической части: 2–2,5 м/с для абразивной пыли, 2–6 м/с для не абразивной;
• Габаритные размеры: зависят от конфигурации и могут быть предоставлены по запросу технической службой производителя.

ЦН-11/МЧ-550-2УЦ ОСНОВНОЕ НАЗНАЧЕНИЕ

Циклоны ЦН-11/МЧ-550-2УЦ предназначены для:

• Очистки технологических газов от невзрывоопасной пыли при процессах сушки, обжига, агломерации, сжигания топлива;
• Улавливания золы из дымовых газов котельных;
• Сбора зернистого катализатора в каталитическом крекинге;
• Отделения пыли после помола и в системах пневмотранспорта;
• Очистки газов вентиляционных установок;
• Применения в различных отраслях: металлургия, химическая, нефтяная, машиностроение, строительство, энергетика.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ЦН-11/МЧ-550-2УЦ

• Не допускается конденсация водяных паров в аппарате, температура газа на выходе должна превышать точку росы не менее чем на 10–25 °C;
• Требуется герметичность системы для поддержания эффективности очистки;
• Циклоны могут устанавливаться как на всасывающих, так и на нагнетательных участках газоходов;
• В случае очистки абразивной пыли рекомендуется установка перед вентилятором для снижения износа последнего;
• Необходим регулярный выпуск пыли из бункера, чтобы избежать переполнения и падения эффективности;
• Пуск и остановка оборудования требуют контроля за состоянием пылевых затворов и герметичностью.

МОНТАЖ И ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ ЦН-11/МЧ-550-2УЦ

Циклоны поставляются в собранном виде, что исключает ошибки при монтаже и ускоряет ввод в эксплуатацию. Монтаж осуществляется вертикально с учётом крепления, компенсирующего влияние ветровых нагрузок (при наружной установке).

Для обслуживания предусмотрены смотровые люки в улитках, конусах и бункерах, обеспечивающие доступ к внутренним поверхностям для контроля и очистки. Входные патрубки оборудованы съёмными частями для очистки от пылевых отложений.

Регулярный технический осмотр включает:

• Контроль рабочих параметров не менее трёх раз за смену;
• Детальный внутренний и внешний осмотр дважды в год;
• Ремонт и регулировку пылевых затворов и уплотнений;
• Очистку от пылевых отложений для предупреждения коррозии и сохранения эффективности.

ПРЕИМУЩЕСТВА ГРУППОВОГО ЦИКЛОНА ЦН-11/МЧ-550-2УЦ ПРОИЗВОДСТВА УКРВЕНТСИСТЕМЫ

• Высокая надёжность конструкции благодаря использованию качественных материалов и продуманной технологии изготовления;
• Универсальность применения в различных технологических процессах и отраслях;
• Минимальные финансовые и временные затраты на монтаж — поставка в собранном виде;
• Возможность изготовления под специфические требования заказчика по материалам и толщине металла;
• Эффективная очистка газов при соблюдении рекомендованных режимов эксплуатации;
• Удобство технического обслуживания и высокая долговечность оборудования.

ГДЕ КУПИТЬ И ЦЕНА ЦИКЛОНА ЦН-11/МЧ-550-2УЦ

Компания Укрвентсистемы предлагает к поставке групповой универсальный циклон ЦН-11/МЧ-550-2УЦ из 2-х элементов с улиткой и цилиндрическим бункером, полностью готовый к монтажу и эксплуатации. Цена формируется индивидуально в зависимости от комплектации, толщины металла и выбранных материалов.

Для приобретения и получения технической консультации рекомендуем связаться с отделом продаж Укрвентсистемы напрямую. Технические специалисты окажут поддержку при выборе оптимального варианта под конкретные условия эксплуатации и обеспечат оперативную поставку оборудования.

Групповой циклон ЦН-11/МЧ-550-2УЦ — надёжное и проверенное решение для промышленной газоочистки, сочетающее классические инженерные принципы с современными материалами и технологиями производства. Он оптимально подходит для промышленных предприятий, где требуется эффективное удаление пыли с гарантией долговечности и простоты обслуживания.

Для долгосрочной и безаварийной работы оборудования крайне важно соблюдать рекомендации по монтажу, эксплуатации и регулярному техническому контролю.
