ГРУППОВОЙ ЦИКЛОН ЦН-11/МЧ-550-2УП: ЦЕНА, КУПИТЬ, ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И РАЗМЕРЫ

Групповой циклон ЦН-11/МЧ-550-2УП из 2-х элементов с улиткой и пирамидальным бункером производства Укрвентсистемы — это промышленный пылеуловитель инерционного типа, спроектированный для эффективной сухой очистки газов от твёрдых невзрывоопасных частиц. Конструкция оборудования ориентирована на тяжёлые условия эксплуатации в металлургии, химической, строительной и энергетической отраслях. Устройство изготовлено в строгом соответствии с машиностроительными нормами и отвечает требованиям к надёжности, ресурсу и обслуживаемости.

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ

Универсальный циклон ЦН-11/МЧ-550-2УП применяется для отделения пыли:

• из газов после сушильных, обжиговых, агломерационных установок;
• из дымовых газов котлов;
• в установках пневмотранспорта;
• из технологических потоков после помола, сушки или каталитического крекинга;
• в вентиляционных и аспирационных системах промышленных предприятий.

Циклон ЦН-11/МЧ-550-2УП рекомендован к применению как перед, так и после вентиляционного оборудования — в зависимости от абразивности частиц и характера загрязнений.

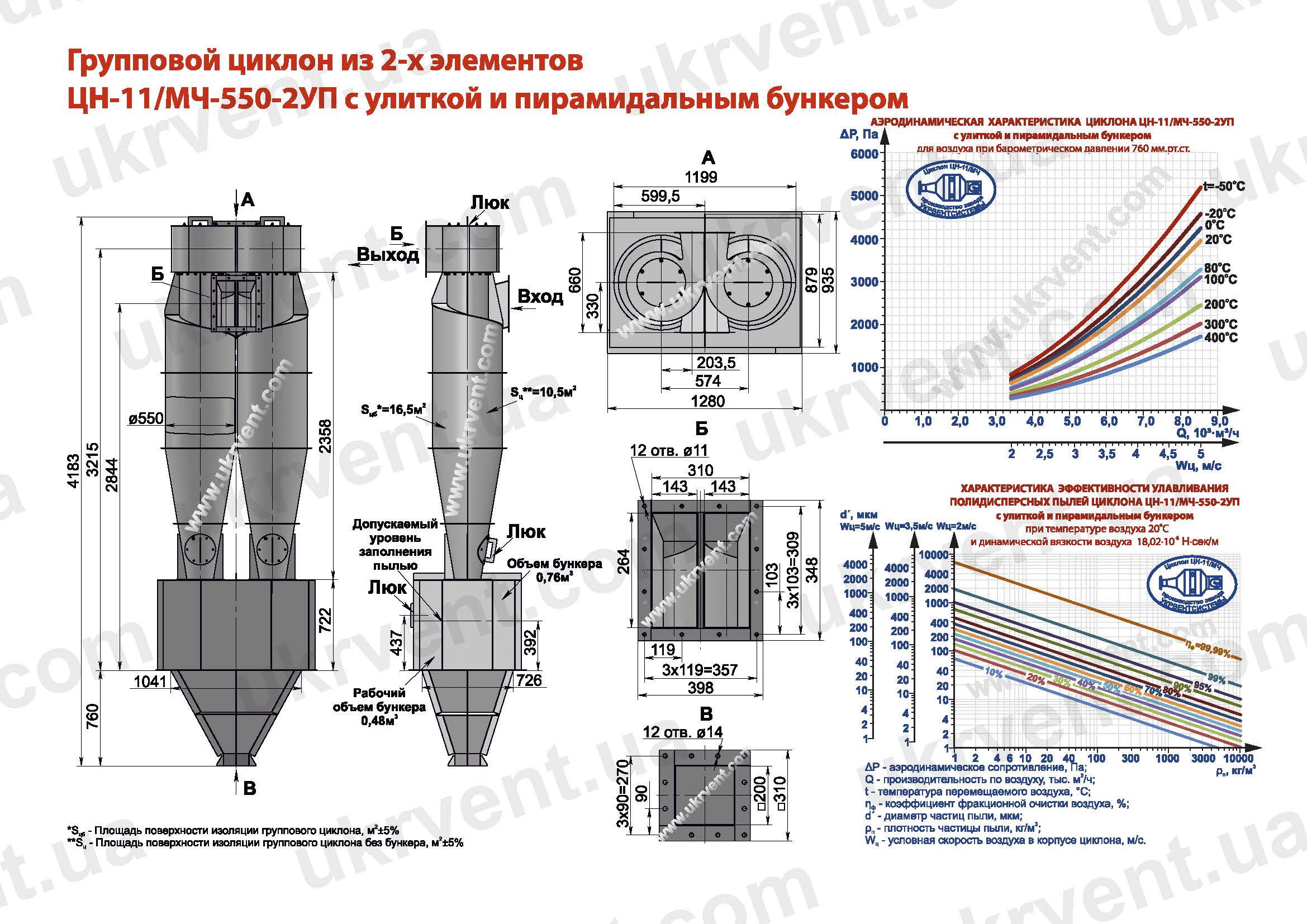

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ГРУППОВОЙ ЦИКЛОН ЦН-11/МЧ-550-2УП ИЗ 2-х ЭЛЕМЕНТОВ С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

при температуре перемещаемой среды 20^оС и скорости воздуха wц=2-5м/с, барометрическом давлении 760 мм.рт.ст

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ГРУППОВОЙ ЦИКЛОН ЦН-11/МЧ-550-2УП

Групповой циклон ЦН-11/МЧ-550-2УП представляет собой блок из двух одинаковых циклонов, объединённых на общем основании. В стандартной конфигурации установлен:

• поворотный кожух улиточного типа (У) — для вывода очищенного газа;
• производительный пирамидальный бункер (П) — для накопления и выгрузки твёрдых частиц.

При необходимости циклоны комплектуются инспекционными люками и сервисными фланцами, а также снабжаются пылевыми затворами.

ГРУППОВОЙ ЦИКЛОН ЦН-11/МЧ-550-2УП МАТЕРИАЛЫ ИЗГОТОВЛЕНИЯ

По умолчанию групповой циклон ЦН-11/МЧ-550-2УП с улиткой и пирамидальным бункером выполняется из углеродистой стали обыкновенного качества, толщиной от 2 до 8 мм. По согласованию возможны следующие исполнения:

• нержавеющая сталь AISI 304, 316L, 321, 430, 316Ti;
• антикоррозионные или жаростойкие материалы;

усиленное исполнение для работы с абразивными пылевыми средами.

Толщина корпуса выбирается на основании:

• расчетного избыточного давления;
• сроков службы при абразивном и коррозионном износе;
• необходимости механической устойчивости конструкции при удалении налипшей пыли.

ЦН-11/МЧ-550-2УП ПРИНЦИП РАБОТЫ

Циклон ЦН-11/МЧ-550-2УП работает по инерционному принципу: при входе загрязнённого газа в цилиндрический корпус он закручивается и приобретает спиральное движение. За счёт центробежной силы частицы отбрасываются к стенкам корпуса, скатываются вниз и поступают в пирамидальный бункер. Очищенный воздух удаляется вверх через выхлопной патрубок.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ГРУППОВОЙ ЦИКЛОН ЦН-11/МЧ-550-2УП

• Максимальное избыточное давление: до 500 кгс/м² (5 кПа);
• Температура газа на входе: не выше 400 °C (в стандартном исполнении);
• Минимальный перепад температуры с точкой росы: +10…+25 °C;
• Скорость потока в цилиндре: от 2 до 6 м/с (в зависимости от характера пыли);
• Допустимые пульсации расхода воздуха: не более 10%.
• Важно: для эффективной эксплуатации требуется герметичность всей системы, исключающая подсос воздуха и снижение коэффициента очистки.

ЦН-11/МЧ-550-2УП МОНТАЖ И ОБСЛУЖИВАНИЕ

Групповой циклон ЦН-11/МЧ-550-2УП из 2-х элементов с улиткой и пирамидальным бункером поставляется в собранном виде. Монтаж осуществляется строго вертикально, с нижним выходом из бункера, и требует:

• установки на прочное основание;
• обеспечения доступа к люкам и местам технического обслуживания;
• компенсации ветровых нагрузок при наружной установке;
• проектирования прямолинейных участков газоходов перед входным патрубком.

Регламент обслуживания:

• Визуальный осмотр — 3 раза в смену;
• Внутренний осмотр — 2 раза в год;
• Контроль герметичности соединений и состояния теплоизоляции;
• Регулярная выгрузка пыли из бункера.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

• Тип исполнения: групповой (2 одинаковых циклона);
• Газоочистка: сухая, инерционная;
• Выход газа: через улитку (У);
• Бункер: пирамидальный (П);
• Стандартное давление: до 5 кПа;
• Температура газа: до 400 °C;
• Материал: сталь, по заказу — нержавеющие стали;
• Толщина металла: от 2 до 8 мм;
• Установка: вертикальная;
• Монтаж: в собранном виде.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ГРУППОВОЙ ЦИКЛОН ЦН-11/МЧ-550-2УП

Производитель Укрвентсистемы предлагает серийные и индивидуальные исполнения:

• под любой тип пыли (в том числе абразивной или липкой);
• с разными типами пылеотводящих устройств;
• с теплоизоляцией наружной поверхности;
• с повышенной стойкостью к агрессивным средам;
• под заказ — с расчётом на нестандартные параметры газа (давление, температура, скорость).

ПРЕИМУЩЕСТВА ЦИКЛОНА ЦН-11/МЧ-550-2УП ОТ УКРВЕНТСИСТЕМЫ

• промышленное исполнение с долгим ресурсом;
• простота в монтаже — поставка в собранном виде;
• высокая степень очистки при минимальных эксплуатационных затратах;
• надёжность работы при колебаниях расхода воздуха;
• универсальность применения на большинстве типовых производств.

ГДЕ КУПИТЬ И СКОЛЬКО СТОИТ?

Универсальный циклон ЦН-11/МЧ-550-2УП, как и другие модели группового исполнения, можно заказать напрямую у производителя Укрвентсистемы. Цена определяется в зависимости от конфигурации (материал, исполнение, толщина стали, угол конуса, тип затвора и т.д.) и предоставляется по коммерческому запросу.

Групповой циклон ЦН-11/МЧ-550-2УП из 2-х элементов с улиткой и пирамидальным бункером — это проверенное решение для эффективной и экономически оправданной сухой газоочистки. Он отвечает строгим техническим требованиям и может быть адаптирован под условия конкретного производства. Надёжность, стандартизированное исполнение, простота технического обслуживания — всё это делает ЦН-11/МЧ-550-2УП оптимальным выбором для машиностроительных, энергетических и промышленных предприятий.
