ЦИКЛОН УНИВЕРСАЛЬНЫЙ ЦН-11/МЧ-700-1УП С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ: ЭФФЕКТИВНОЕ РЕШЕНИЕ ДЛЯ СУХОЙ ОЧИСТКИ ГАЗОВ НА ПРОМЫШЛЕННЫХ ПРЕДПРИЯТИЯХ

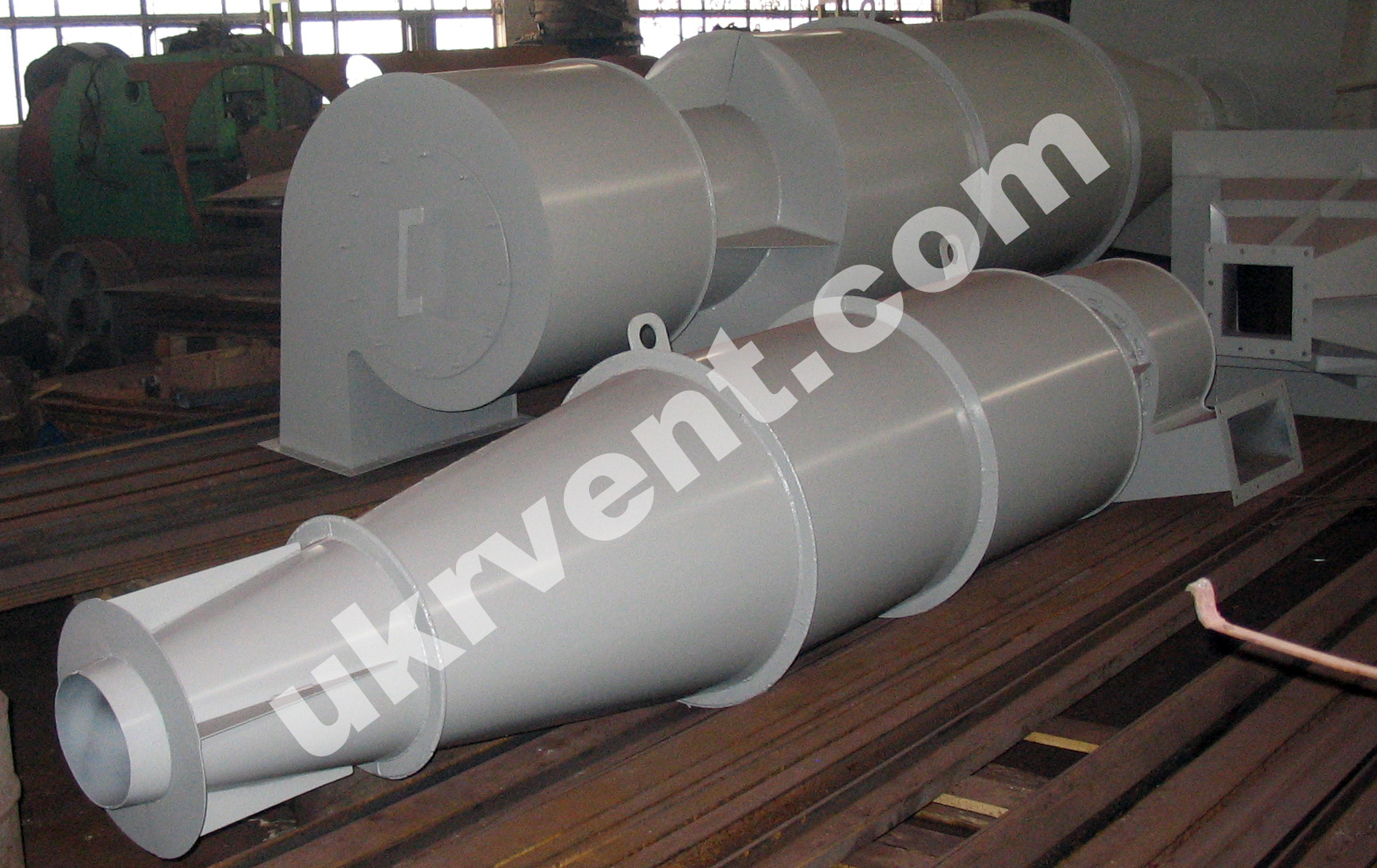

Универсальный циклон ЦН-11/МЧ-700-1УП производства Укрвентсистемы представляет собой одиночный инерционный пылеуловитель промышленного назначения, оптимизированный для применения в условиях высоких нагрузок и абразивной пыли. Циклон ЦН-11/МЧ-700-1УП с улиткой и пирамидальным бункером спроектирован с учётом требований к надёжности, ремонтопригодности и продолжительности службы в условиях непрерывной эксплуатации.

ОСНОВНОЕ НАЗНАЧЕНИЕ ЦИКЛОНА ЦН-11/МЧ-700-1УП С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

Одиночный циклон ЦН-11/МЧ-700-1УП с улиткой и пирамидальным бункером предназначен для сухой очистки воздушных и газовых потоков от невзрывоопасной пыли различного происхождения. Он широко применяется в металлургии, энергетике, химической, нефтеперерабатывающей, строительной и машиностроительной промышленности.

Циклоны ЦН-11/МЧ-700-1УП с улиткой и пирамидальным бункером эффективно удаляют:

• золу из дымовых газов котельных установок;
• пыль при обжиге, сушке, агломерации и сжигании топлива;
• пылевые выбросы пневмотранспорта;
• остаточную пыль после помола;
• катализаторы и технологическую пыль при крекинге и других процессах.

ПРИНЦИП РАБОТЫ И КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

Циклон ЦН-11/МЧ-700-1УП функционирует на основе центробежной силы, создаваемой при винтовом движении воздушного потока. Запылённый воздух поступает через входной патрубок, закручивается и, проходя вниз по внутренней поверхности корпуса, выбрасывает частицы пыли в направлении наружной стенки. Осевшие частицы собираются в пирамидальном бункере (П), тогда как очищённый воздух выводится через выхлопную трубу.

Циклон оборудован камерой очищенного газа в виде улитки (У), что повышает эффективность отделения пыли. Возможна модификация под «правое» или «левое» вращение потока — в зависимости от компоновки системы газоходов предприятия.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ЦИКЛОНА ЦН-11/МЧ-700-1УП С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

Циклоны ЦН-11/МЧ-700-1УП с улиткой и пирамидальным бункером производятся предприятием Укрвентсистемы в следующих вариантах исполнения:

• из углеродистой стали (стандарт);
• из нержавеющих сталей AISI 304, 316L, 321, 430, 316Ti — при агрессивных средах;
• с толщиной металла от 2 до 8 мм — в зависимости от требований к прочности и сроку службы.

Толщина металла подбирается с учётом условий эксплуатации: давления, температур, уровня абразивности пыли, риска деформации при очистке и коррозионной стойкости. Чем больше толщина листа, тем выше ресурс циклона.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Максимальное давление: 5 кПа (500 кгс/м²);

Температура очищаемого газа: до 400°C (в стандартном исполнении);

Газ должен быть сухим: температура газа на выходе должна превышать точку росы минимум на 10–25°C;

Рекомендуемая скорость потока в цилиндрической части:

• при абразивной пыли: 2–2,5 м/с;
• при не абразивной: 2–6 м/с;

Установка допускается как на всасывающем, так и на нагнетательном тракте;

Обязательная теплоизоляция внешней поверхности — предотвращение конденсации и защита от ожогов.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА ЦН-11/МЧ-700-1УП С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

при температуре перемещаемой среды 20^оС и скорости воздуха wц=2-5м/с, барометрическом давлении 760 мм.рт.ст

МОНТАЖ И ОБСЛУЖИВАНИЕ

Циклон ЦН-11/МЧ-700-1УП поставляется в собранном виде, что сокращает сроки монтажа и исключает ошибки сборки. Установка должна обеспечивать вертикальное расположение с направленным вниз пылеотводящим отверстием. Необходимо предусмотреть лёгкий доступ к люкам технического обслуживания, смотровым окнам и узлам выгрузки пыли.

Для устойчивости конструкции при внешнем воздействии (ветер, вибрация) требуется усиленное крепление. Все фланцевые соединения должны быть герметичными. Допускается установка циклона вне помещений с обязательным соблюдением требований по теплоизоляции.

ЭКСПЛУАТАЦИЯ: РЕКОМЕНДАЦИИ И МЕРЫ БЕЗОПАСНОСТИ

Перед запуском необходимо:

• проверить герметичность системы;
• удалить остатки пыли и посторонние предметы из бункера и воздуховода;
• убедиться в работоспособности пылевыгрузного устройства.

Во время эксплуатации:

• ежедневно осматривать корпус, фланцы и затворы;
• регулярно удалять пыль из бункера во избежание выноса обратно в поток;
• исключать подсосы воздуха через неплотности.

Технический осмотр:

• трижды за смену — внешний контроль;
• дважды в год — полная проверка с остановкой оборудования.

Отключение установки должно сопровождаться полной выгрузкой бункера. Остаточная пыль при увлажнении теряет сыпучесть и создаёт риск закупорки.

ПРЕИМУЩЕСТВА ЦИКЛОНА ЦН-11/МЧ-700-1УП ОТ УКРВЕНТСИСТЕМЫ

• Полная заводская готовность: поставка в собранном виде;
• Быстрый ввод в эксплуатацию — без дополнительной наладки;
• Индивидуальный подбор металла и толщины по техзаданию заказчика;
• Подходит для всех типов промышленной пыли, включая абразивную;
• Минимальные затраты на эксплуатацию и техническое обслуживание;
• Гарантированная герметичность, высокая степень очистки и стабильная работа.

Универсальный циклон ЦН-11/МЧ-700-1УП с улиткой и пирамидальным бункером — это проверенное решение для предприятий, где требуется надёжная и долговечная система сухой очистки газов. Разработанный и произведённый Укрвентсистемой, данный аппарат отвечает высоким требованиям к промышленной безопасности, эффективности пылеулавливания и эксплуатационной надёжности.

Для консультаций, расчёта параметров и подбора исполнения циклона ЦН-11/МЧ-700-1УП с улиткой и пирамидальным бункером — обращайтесь к специалистам Укрвентсистемы.
