ЦИКЛОН ЦН-11/МЧ-550-1УП С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

Циклон универсальный ЦН-11/МЧ-550-1УП представляет собой высокоэффективное промышленное устройство для сухой очистки газов от пылевых частиц, разработанное и произведённое компанией «Укрвентсистемы». Данный циклон ЦН-11/МЧ-550-1УП с улиткой и пирамидальным бункером предназначен для применения на крупных промышленных предприятиях, где необходим надёжный и долговечный аппарат пылеуловления с минимальными затратами на обслуживание и монтаж.

ОСНОВНЫЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ УНИВЕРСАЛЬНОГО ЦИКЛОНА ЦН-11/МЧ-550-1УП

Тип аппарата: циклонный пылеуловитель инерционного действия.

Конфигурация камеры очищенного газа: улитка (обозначение «У»).

Тип бункера: пирамидальный (обозначение «П»).

Способ вращения газового потока: «правое» (по часовой стрелке) или «левое» (против часовой стрелки), определяется в зависимости от компоновочных требований.

Материал изготовления: углеродистая сталь обычного качества толщиной от 2 мм до 8 мм. При необходимости — нержавеющие стали марки AISl304, AISl316L, AISl321, AISl430, AISl316Ti для условий агрессивной среды.

Максимальное рабочее давление: 500 кгс/м² (5 кПа).

Максимальная рабочая температура: до 400 °C.

Рекомендуемые скорости движения газа в цилиндрической части циклона: 2-2,5 м/с для абразивной пыли; 2-6 м/с для неабразивной.

ВАРИАНТЫ ИЗГОТОВЛЕНИЯ ЦИКЛОНА ЦН-11/МЧ-550-1УП С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

Циклон ЦН-11/МЧ-550-1УП изготавливается в одиночном исполнении. В зависимости от требований к установке и технологическим особенностям, устройство может иметь конфигурацию с «правым» или «левым» вращением газового потока:

• Правое вращение — газовый поток вращается по часовой стрелке, если смотреть со стороны выхлопной трубы.
• Левое вращение — вращение против часовой стрелки.

Поставка возможна с пирамидальными бункерами различного объёма — от минимального до крупных, в зависимости от требований системы сбора пыли. При изготовлении конструкция циклона адаптируется под условия эксплуатации и требования технологического процесса.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ И МАТЕРИАЛЫ

Циклоны ЦН-11/МЧ-550-1УП в стандартном исполнении изготавливаются из углеродистой стали, которая обеспечивает оптимальный баланс между прочностью, износостойкостью и стоимостью. Толщина металла выбирается с учётом:

• Требуемой прочности конструкции при избыточном давлении или разряжении.
• Износостойкости при воздействии абразивных пылевых частиц.
• Стойкости к коррозии в условиях эксплуатации на открытом воздухе.
• Возможности удаления налипшей пыли без повреждения поверхности.

При работе в особо агрессивных условиях применяется нержавеющая сталь, которая обеспечивает продление срока службы и сохранение технических характеристик.

ПРИНЦИП РАБОТЫ ЦИКЛОНА ЦН-11/МЧ-550-1УП С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

Действие циклона основано на инерционном принципе выделения твёрдых частиц из газового потока за счёт центробежной силы. Запылённый газ через входной патрубок поступает в корпус циклона, где приобретает вращательное движение и движется по винтовой траектории вдоль внутренних стенок цилиндра и конуса.

Часть газа с максимальной концентрацией пыли перемещается к стенкам и попадает через пылеотводящее отверстие в пирамидальный бункер, где происходит осаждение твёрдых частиц. Очищенный воздух в центральной зоне циклона поднимается по спирали вверх и выводится через выхлопную трубу.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ЦИКЛОНА ЦН-11/МЧ-550-1УП С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ

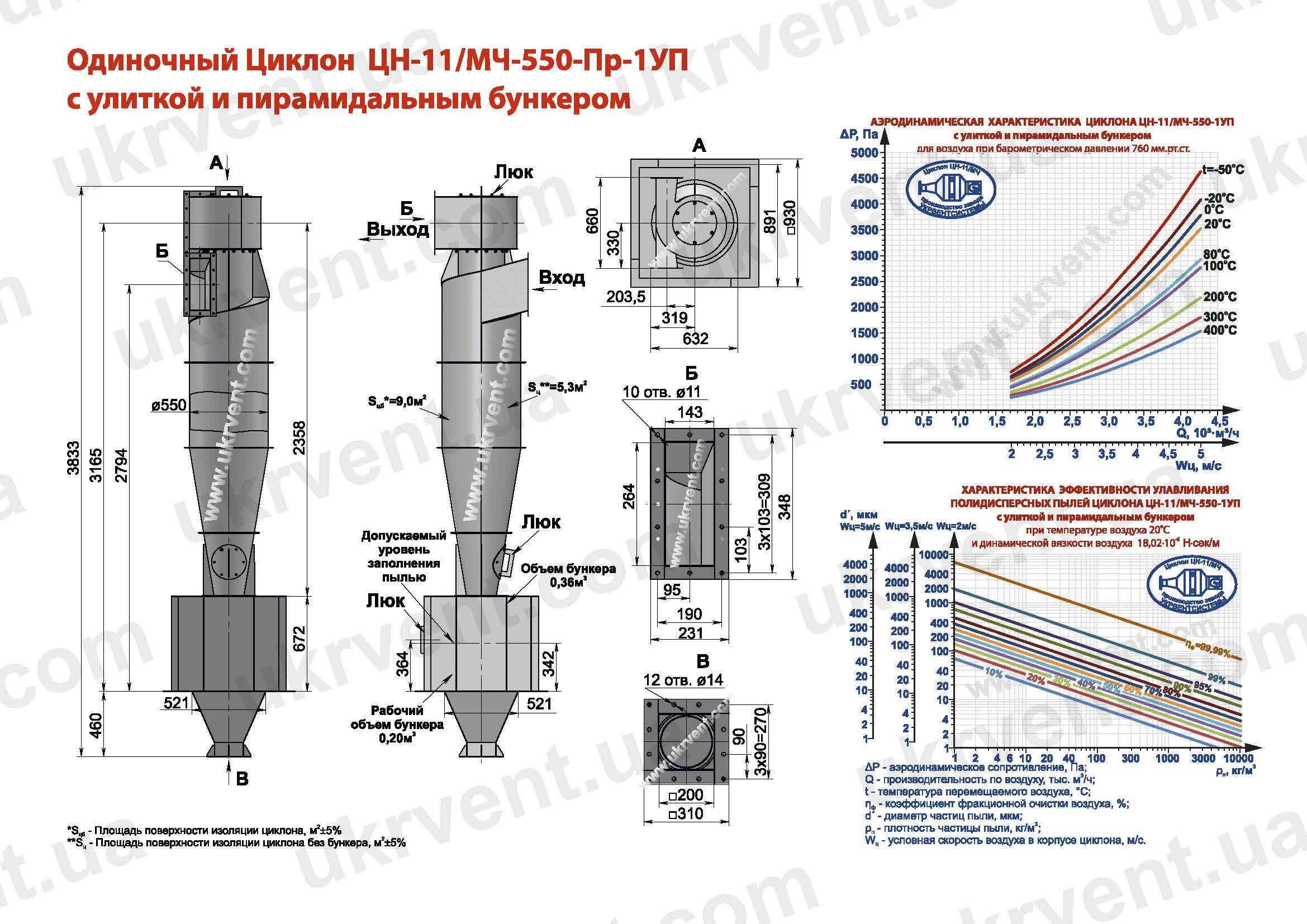

при температуре перемещаемой среды 20^оС и скорости воздуха wц=2-5м/с, барометрическом давлении 760 мм.рт.ст

УСЛОВИЯ ЭКСПЛУАТАЦИИ И МОНТАЖ УНИВЕРСАЛЬНОГО ЦИКЛОНА ЦН-11/МЧ-550-1УП

Температура очищаемого газа не должна быть ниже точки росы более чем на 10–25 °С для предотвращения конденсации влаги.

Циклон устанавливается вертикально с направлением пылевыпускного отверстия вниз.

Возможна установка на всасывающих и нагнетательных участках газохода.

Для абразивной пыли рекомендуется монтаж перед вентилятором для минимизации его износа.

Необходимо обеспечить герметичность системы для максимальной эффективности очистки.

Монтаж осуществляется с учётом возможности технического обслуживания — наличие люков, съемных элементов для очистки и осмотра.

В случае наружной установки следует предусмотреть жёсткое крепление для компенсации ветровых нагрузок.

ТЕХНИЧЕСКОЕ ОБСЛУЖИВАНИЕ И ЭКСПЛУАТАЦИОННЫЕ РЕКОМЕНДАЦИИ

Регулярный осмотр минимум три раза за смену с контролем показаний приборов (расходомеры, манометры, термометры).

Полный технический осмотр и очистка не реже двух раз в год при остановках основного оборудования.

Обязательное удаление пыли из бункера для предотвращения переполнения и снижения эффективности очистки.

Контроль герметичности пылевых затворов, устранение подсосов воздуха и утечек.

Своевременный ремонт и замена изношенных деталей.

Поддержание температуры газа выше точки росы, а также обеспечение тепловой изоляции корпуса для предотвращения конденсации и коррозии.

ПРЕИМУЩЕСТВА ЦИКЛОНА УНИВЕРСАЛЬНОГО ЦН-11/МЧ-550-1УП С УЛИТКОЙ И ПИРАМИДАЛЬНЫМ БУНКЕРОМ ПРОИЗВОДСТВА УКРВЕНТСИСТЕМЫ

• Высокая эффективность очистки сухих газов от невзрывоопасной пыли.
• Универсальность применения в различных отраслях: металлургия, химическая промышленность, машиностроение, энергетика, производство строительных материалов и др.
• Надёжная конструкция с возможностью выбора материала и толщины металла для оптимизации срока службы.
• Удобство монтажа и обслуживания — поставляется в собранном виде, оснащён люками для осмотра и очистки.
• Возможность изготовления с разным направлением вращения газового потока и вариациями объёма бункера.
• Минимальные финансовые затраты на установку и обслуживание благодаря проверенным инженерным решениям.
• Оптимальное сочетание прочности, износостойкости и антикоррозионных свойств.

Универсальный циклон ЦН-11/МЧ-550-1УП с улиткой и пирамидальным бункером производства «Укрвентсистемы» — это надёжное решение для промышленной очистки газов, проверенное временем и промышленной практикой. Тщательная проработка конструкции и применение качественных материалов обеспечивает долговременную эксплуатацию и соответствие самым высоким стандартам технической безопасности и производительности.
