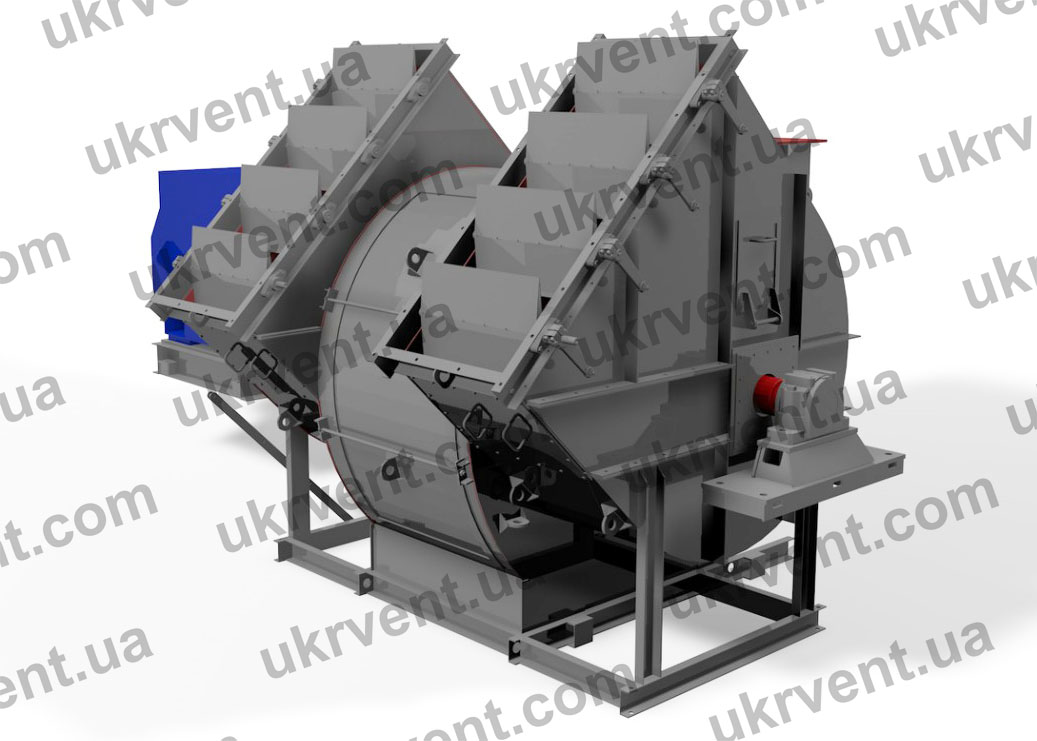

ЦЕНТРОБЕЖНЫЙ ДЫМОСОС ДВУСТОРОННЕГО ВСАСЫВАНИЯ Д-13,5х2УК

Центробежный дымосос двухстороннего всасывания Д-13,5х2УК — это высокоэффективное оборудование, предназначенное для систем отвода дымовых газов из топок паровых котлов с производительностью до 640 т/ч. Дымосос разработан с учетом потребностей теплоэнергетики и промышленной вентиляции, отличается повышенной надёжностью, устойчивостью к запылённым средам (до 2 г/м³) и адаптированностью к климатическим условиям умеренной и тропической зон. Производитель — Укрвентсистемы, ведущий украинский разработчик вентиляционной и дымоудаляющей техники.

ОБЛАСТЬ ПРИМЕНЕНИЯ ДЫМОСОСА Д-13,5х2УК:

Промышленная теплоэнергетика;
Газомазутные и твердотопливные котлы;
Паровые и водогрейные котельные установки;
Системы санитарно-производственной вентиляции.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ И ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ

Тип конструкции: Центробежный, двухстороннего всасывания, с поворотным спиральным корпусом, типовое исполнение Дх2УК.
Лопатки: Вперёд загнутые, листовые. Общее количество — 64 (32×2), сварная крыльчатка с высокой аэродинамической эффективностью.
Рабочее колесо: Состоит из ступицы и сварной крыльчатки. Ступица литая, обеспечивает балансировку и механическую устойчивость при высоких нагрузках.
Корпус (улитка): Сварной, из листовой и профильной стали, усилен торцевыми ребрами жесткости. Конструкция обеспечивает направленное движение газа и минимальные потери давления.
Вращение: Дымососы выпускаются в двух вариантах: правого и левого вращения.
Температурный режим: Допустимая температура входящих газов — до +250 °C. Запуск допускается при температуре внутри улитки до -30 °C. Исполнение климатическое — У и Т (ГОСТ 15150-69, категория 1).
Управление производительностью: Реализуется за счёт двух направляющих аппаратов шиберного типа (по 4 сварные лопатки в каждом), встроенных во всасывающие карманы. Регулировка осуществляется дистанционно посредством рычажного механизма с колонкой.

СОСТАВ ОСНОВНЫХ УЗЛОВ

Рабочее колесо (крыльчатка + ступица);
Вал и опоры (ходовая часть);
Спиральный корпус (улитка);
Всасывающие карманы (правый и левый);
Направляющие аппараты шиберного типа.
Ходовая часть включает два подшипниковых узла и две соединительные полумуфты, что обеспечивает стабильную передачу момента вращения и снижение вибрации при работе.

ОСОБЕННОСТИ МОДИФИКАЦИЙ:

Дх2К — модификация с усиленной ходовой частью, увеличивающей общий ресурс агрегата;
Дх2У — унифицированное исполнение, совместимое с предыдущими моделями и стандартизированными присоединительными размерами.

ПРЕИМУЩЕСТВА ДЫМОСОСА Д-13,5х2УК:

Высокая надежность: Металлоконструкция рассчитана на длительный непрерывный режим работы в тяжелых условиях эксплуатации.
Эффективность: Гарантированное удаление продуктов сгорания и стабильная тяга в системе, что предотвращает осаждение золы и сажи.
Универсальность: Возможность применения как внутри помещений, так и на открытых промышленных площадках при различных климатических условиях.
Лёгкость замены: Соответствие установочным и присоединительным размерам дымососов предыдущих поколений обеспечивает быструю замену без необходимости в дорогостоящей реконструкции.
Адаптивность: Регулируемая производительность и давление — возможность точной настройки под конкретные условия эксплуатации.
Компактность и симметрия: Двустороннее всасывание снижает нагрузку на крыльчатку, увеличивает КПД и продлевает срок службы компонентов.

Центробежный дымосос двухстороннего всасывания Д-13,5х2УК — это промышленное решение, соответствующее современным требованиям по энергоэффективности, надежности и ремонтопригодности. Он успешно зарекомендовал себя на объектах энергетики, в котельных установках и технологических производственных линиях. Высокая эффективность, прочная конструкция и широкая совместимость с существующим оборудованием делают его оптимальным выбором для промышленных предприятий, стремящихся к стабильной и безопасной эксплуатации теплогенерирующего оборудования.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ Д-13,5х2УК

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 100°С и плотности газов 0,946 кг/м³ на входе в дымосос

Тип дымососа	Д-13,5х2УК
Производительность, Q, тыс. м³/ч	105
Полное давление, Pv, Па	4190
Полное давление, Pv, кгс/м2	427
Максимальный КПД, ɳmax, %	71
Частота вращения n, об/мин	1000
Масса, кг	4400

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСЫ ЦЕНТРОБЕЖНЫЕ ДВУХСТОРОННЕГО ВСАСЫВАНИЯ ТИПА Д-13,5х2УК

Группа присоединительных размеров, мм
Тип машины		Разворот, φск°-φвк°			a				a1			a2			a3				b			b1			b2			b3			n			n1		s			s1
Д-13,5х2УК		45-125			1016				1100			790			884				620			690			1530			1610			8			20		18			14
		45-135			1016				1100			790			884				620			690			1530			1610			8			20		18			14
		90-135			1016				1100			790			884				620			690			1530			1610			8			20		18			14
		90-180			1016				1100			790			884				620			690			1530			1610			8			20		18			14
Группа габаритных размеров, мм
Тип машины			Разворот, φск°-φвк°				B			B1				D			H			H1			H2				H3			H4			L				L1
Д-13,5х2УК			45-125				820			1200				1350			345			1190			1190				–			335			2930				1660
			45-135				820			1200				1350			345										–			335			2930				1660
			90-135				820			1200				1350			345			1125			1125				–			335			2930				1660
			90-180				820			1200				1350			345										–			335			2930				1660
Группа установочных размеров, мм
Тип машины	Разворот, φск°-φвк°			c		c’		c1			c1′		c2			c2′		c3			c3′			c4		f			f1			f2			f3			f4
Д-13,5х2УК	45-125			–		–		–			–		–			–		165			165			280		–			–			575			675			750
	45-135			–		–		–			–		–			–		165			165			280		–			–			575			675			750
	90-135			–		–		–			–		–			–		165			165			280		–			–			575			675			750
	90-180			–		–		–			–		–			–		165			165			280		–			–			575			675			750

*Размеры даны справочно

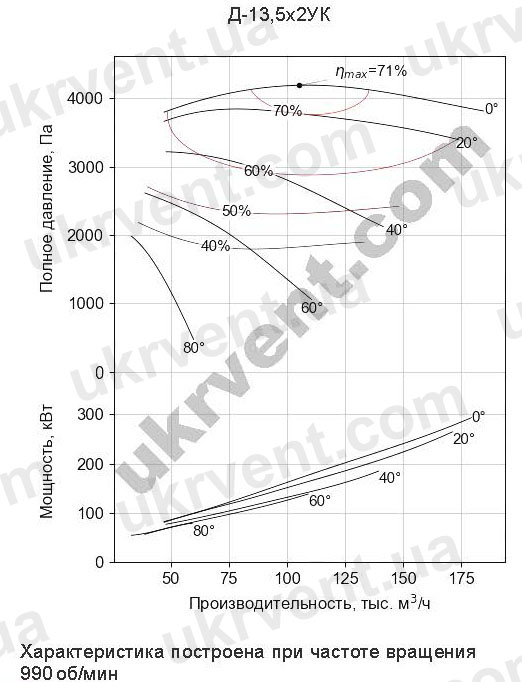

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 100°С и плотности газов 0,946 кг/м3 на входе в дымосос
