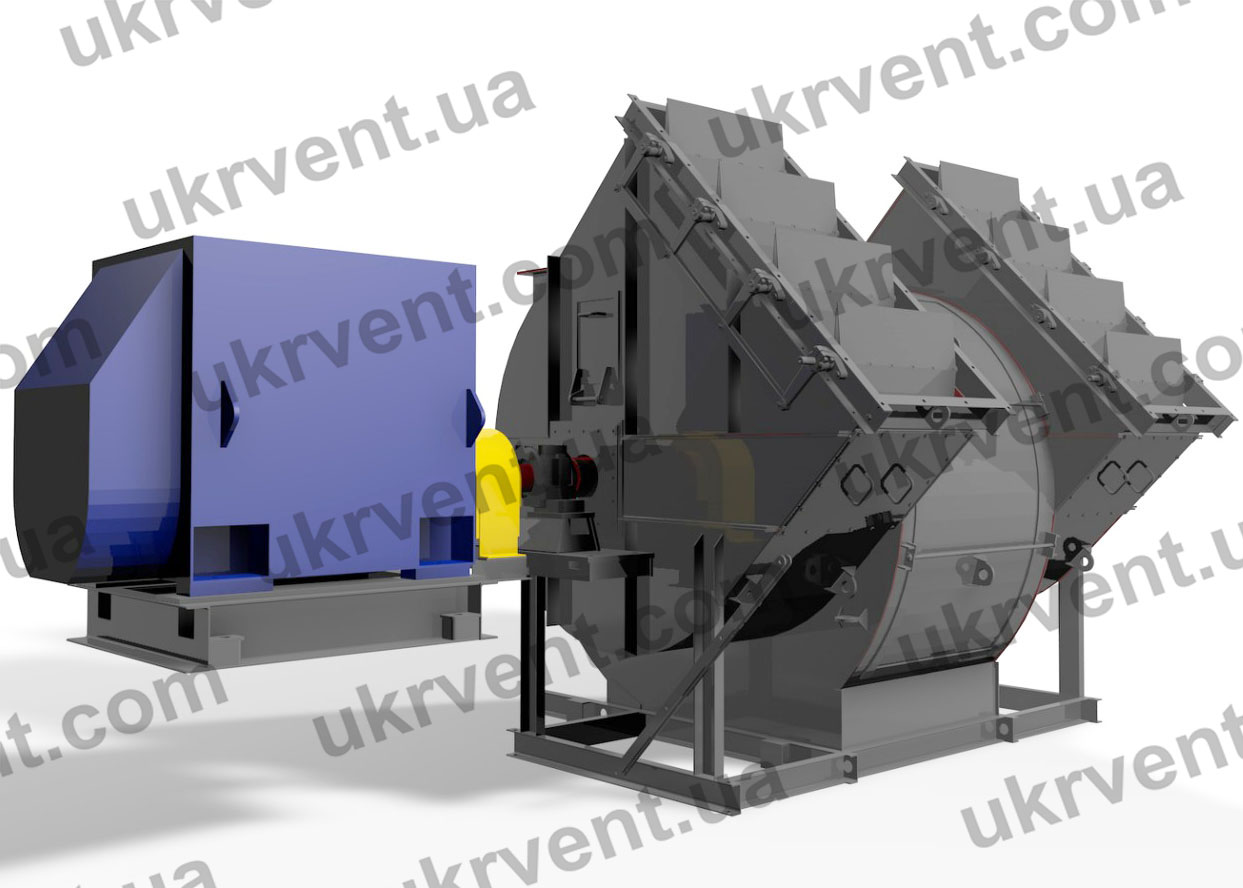

Д-15,5х2УК ЦЕНТРОБЕЖНЫЙ ДЫМОСОС ДВУСТОРОННЕГО ВСАСЫВАНИЯ

Центробежный дымосос двухстороннего всасывания Д-15,5х2УК производства Укрвентсистемы — это высокоэффективное оборудование, предназначенное для обеспечения стабильной принудительной тяги в системах отвода дымовых газов. Он применяется на паровых и водогрейных котлах, в теплоэнергетике, на газо-мазутных котельных, а также для санитарно-производственных нужд. Благодаря продуманной конструкции и точной инженерной реализации, дымосос Д-15,5х2УК гарантирует надёжную эксплуатацию в тяжёлых условиях с высокой температурой и запылённостью потока.

НАЗНАЧЕНИЕ И СФЕРА ПРИМЕНЕНИЯ

Дымосос Д-15,5х2УК используется для отсасывания продуктов сгорания из топок паровых котлов, а также для перемещения неагрессивных газов с содержанием твёрдых частиц до 2 г/м³. Допустимая температура перемещаемых газов — до +250°С. Конструкция адаптирована для эксплуатации в умеренном и тропическом климате (исполнение У и Т по ГОСТ 15150-69, категория размещения 1), допускается запуск при температуре в улитке до -30°С.

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ДЫМОСОСА Д-15,5х2УК

Тип: центробежный дымосос с двухсторонним всасыванием
Корпус: спиральный, поворотного типа
Рабочее колесо: сварная крыльчатка с 64 лопатками (32×2), загнутыми вперёд
Лопатки: листовые, сварные
Направление вращения: правое и левое
Климатическое исполнение: У и Т
Макс. температура на входе: +250 °C
Работа: продолжительная, в помещении и на открытом воздухе

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ Д-15,5х2УК

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 100°С и плотности газов 0,946 кг/м³ на входе в дымосос

Тип дымососа	Д-15,5х2УК
Производительность, Q, тыс. м³/ч	120
Полное давление, Pv, Па	3120
Полное давление, Pv, кгс/м2	318
Максимальный КПД, ɳmax, %	71
Частота вращения n, об/мин	750
Масса, кг	5109

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСЫ ЦЕНТРОБЕЖНЫЕ ДВУХСТОРОННЕГО ВСАСЫВАНИЯ ТИПА Д-15,5х2УК

Группа присоединительных размеров, мм
Тип машины		Разворот, φск°-φвк°			a				a1			a2			a3				b			b1			b2			b3			n			n1		s			s1
Д-15,5х2УК		0-90			1170				1302			906			1000				732			792			1750			1818			8			26		14			14
		0-125			1170				1302			906			1000				732			792			1750			1818			8			26		14			14
		45-125			1170				1302			906			1000				732			792			1750			1818			8			26		14			14
		45-135			1170				1302			906			1000				732			792			1750			1818			8			26		14			14
		90-135			1170				1302			906			1000				732			792			1750			1818			8			26		14			14
		90-180			1170				1302			906			1000				732			792			1750			1818			8			26		14			14
Группа габаритных размеров, мм
Тип машины			Разворот, φск°-φвк°				B			B1				D			H			H1			H2				H3			H4			L				L1
Д-15,5х2УК			0-90				942			1330				1550			1085			1530			1530				–			335			3280				1914
			0-125				942			1330				1550			1085										–			335			3280				1914
			45-125				942			1330				1550			1085			1462			1462				–			335			3280				1914
			45-135				942			1330				1550			1085			1360			1360				–			335			3280				1914
			90-135				942			1330				1550			1085			1280			1280				–			335			3280				1914
			90-180				942			1330				1550			1085										–			335			3280				1914
Группа установочных размеров, мм
Тип машины	Разворот, φск°-φвк°			c		c’		c1			c1′		c2			c2′		c3			c3′			c4		f			f1			f2			f3			f4
Д-15,5х2УК	0-90			–		–		–			–		–					184			184			280		–			–			535			795			750
	0-125			–		–		–			–		–			–		184			184			280		–			–			535			795			750
	45-125			–		–		–			–		–			–		184			184			280		–			–			535			795			750
	45-135			–		–		–			–		–			–		184			184			280		–			–			535			795			750
	90-135			–		–		–			–		–			–		184			184			280		–			–			535			795			750
	90-180			–				–			–					–		184			184			280		–			–			535			795			750

*Размеры даны справочно

ОСНОВНЫЕ УЗЛЫ КОНСТРУКЦИИ

Рабочее колесо состоит из сварной крыльчатки с 64 лопатками, ступици литой.

Ходовая часть включает: вал, два корпуса подшипников, две полумуфты.
Корпус (улитка) — спиральный, с жёсткой конструкцией, усиленной ребрами. Изготовлен из листовой и профильной стали.
Всасывающие карманы — двусторонние, усилены торцевыми стенками с жёсткостью конструкции.
Направляющие аппараты — шиберного типа, сварные, с четырьмя объёмными лопатками из листовой стали.

ПРИНЦИП РАБОТЫ И УПРАВЛЕНИЕ

Дымосос Д-15,5х2УК обеспечивает принудительную тягу за счёт двух всасывающих карманов и направляющих шиберов, которые управляются МЭО. Такая компоновка позволяет регулировать:

Производительность
Максимальное давление

Регулировка производится как за счёт изменения положения лопаток направляющих аппаратов, так и через выбор скорости электродвигателей (обычно двухскоростных). Привод управления может быть дистанционным, с использованием механизма рычага и колонки.

ИНДЕКСАЦИЯ ПО НАЗНАЧЕНИЮ

Д-15,5×2УК — базовая унифицированная модель
Д-15,5×2К — модификация с усиленной ходовой частью, увеличенным ресурсом и сроком службы

ПРЕИМУЩЕСТВА ДЫМОСОСА Д-15,5х2УК

Высокая эффективность удаления продуктов сгорания: надёжная тяга, предотвращение образования сажи и загрязнений.

Надёжность и долговечность: прочная конструкция, устойчивая к запылённым средам и высоким температурам.

Гибкость эксплуатации: возможность регулировки производительности и давления под конкретные условия.

Совместимость с существующими системами: полная взаимозаменяемость с ранее выпускавшимися моделями.

Центробежный дымосос Д-15,5х2УК от Укрвентсистемы — это оптимальное решение для промышленных и энергетических установок, где требуется надёжная и регулируемая система отвода дымовых газов. Модель сочетает в себе проверенную конструкцию, совместимость с предыдущими решениями и высокую адаптивность к различным условиям эксплуатации. Дымосос Д-15,5х2УК — это выбор инженеров, ориентированных на стабильную работу оборудования, энергоэффективность и соответствие требованиям промышленной безопасности.

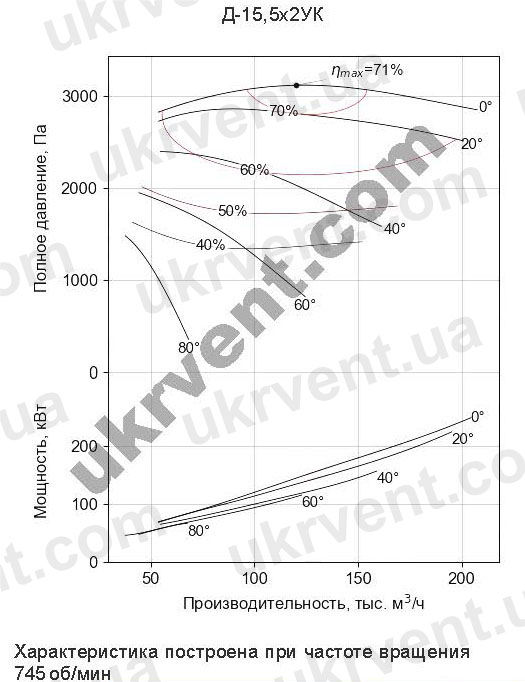

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 100°С и плотности газов 0,946 кг/м³ на входе в дымосос
