ДЫМОСОС Д-19Б-1500

Центробежные дымососы одностороннего всасывания типа Д-19Б-1500, выпускаемые Укрвентсистемы, представляют собой эффективные и технически совершенные агрегаты для промышленных теплогенерирующих установок, включая котлоагрегаты паропроизводительностью до 640 т/ч. Дымососы предназначены для перемещения неагрессивных дымовых газов и пылевоздушных смесей с запыленностью до 2 г/м³, при этом абразивность частиц не должна превышать аналогичный показатель золы дымовых газов. Максимально допустимая температура среды на входе — до +250°C.

ОБЩИЕ ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Д-19Б-1500

• Тип: радиальный дымосос;
• Система всасывания: односторонняя;
• Рабочее колесо: сварное, с назад загнутыми лопатками, динамически сбалансировано, насаживается на вал электродвигателя;
• Корпус: сварной, металлический, поворотный спиральной формы (улитка), возможно правое и левое исполнение;
• Конструкция направляющего аппарата: поворотный механизм на все лопатки одновременно.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

• Дымосос Д-19Б-1500 рассчитан на работу в условиях:
• Температура перемещаемой среды — не выше +200°C (до +250°C кратковременно);
• Температура окружающей среды — от -30°C до +40°C;
• Климатическое исполнение — У2 (установка под навесом);
• Среда — дымовые и пылегазовоздушные смеси, не взрывоопасные;
• Абразивность — не выше золы дымовых газов.

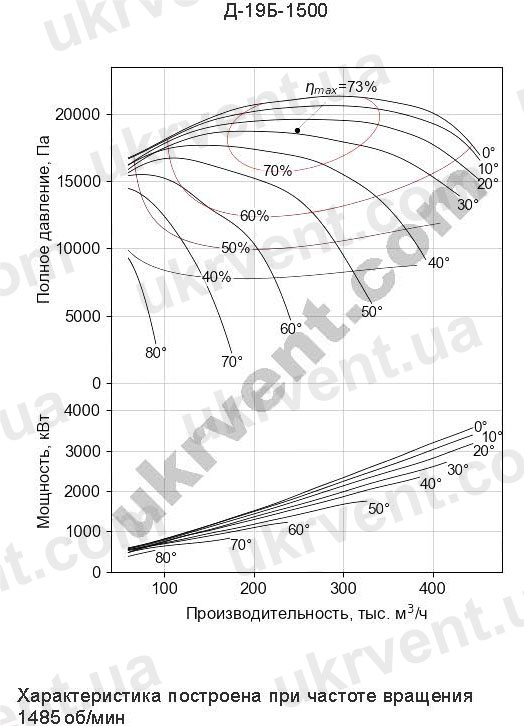

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ Д-19Б-1500

при барометрическом давлении 1013 гПа, температуре 100°С и плотности газов 0,946 кг/м3 на входе в дымосос

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ ДЫМОСОСА Д-19Б-1500

Корпус (улитка): изготавливается из углеродистой стали, возможна регулировка угла поворота (от 0° до 270° с шагом 15°) согласно требованиям ГОСТ 5976.

Рабочее колесо: сварное, правого или левого вращения, устанавливается непосредственно на вал двигателя. Стандартный материал — углеродистая сталь. Для агрессивных сред возможно исполнение из нержавеющих сталей.

Рама: прочная сварная конструкция из металла, рассчитанная на монтаж на фундамент или опорную конструкцию.

Направляющий аппарат: регулируемые лопатки на общем приводе, обеспечивают плавную регулировку производительности.

Схема конструктивного исполнения №3

В данной модификации рабочее колесо насаживается на промежуточный вал, который соединяется с электродвигателем посредством муфты. Это позволяет использовать дымососы при температурах газов до +750°C, при обязательном условии соблюдения точной соосности всех вращающихся элементов.

МАТЕРИАЛЫ И ИСПОЛНЕНИЯ

• Стандартное — углеродистая сталь, температурный режим до +200°C;
• Коррозионностойкое — нержавеющая сталь, для агрессивных сред;
• Высокотемпературное — до +300°C с воздушным или водяным охлаждением;
• Взрывозащищённое — по ДНАОП 0.00-1.18-98;

НАПРАВЛЕНИЕ ВРАЩЕНИЯ

Дымососы Д-19Б-1500 выпускаются в правом и левом исполнении. Определяется направление вращения при взгляде со стороны электродвигателя:

• Правое вращение — по часовой стрелке;
• Левое — против часовой стрелки.

Выбор зависит от компоновки оборудования и направления потока дымовых газов, и не влияет на технические характеристики устройства.

НАЗНАЧЕНИЕ И СФЕРА ПРИМЕНЕНИЯ

• Удаление дымовых газов из топок стационарных паровых котлов;
• Работа в системах с эффективными установками золоулавливания;
• Применение в газомазутных котельных установках;
• Удаление остаточно запылённых неагрессивных газов в технологических линиях;
• Работа в климатических условиях У и Т категорий размещения по ГОСТ 15150-69.

ПРЕИМУЩЕСТВА ДЫМОСОСА Д-19Б-1500 ОТ «УКРВЕНТСИСТЕМЫ»

• Высокая производительность и стабильность на всем диапазоне рабочих параметров;
• Универсальность применения — от стационарных котлов до высокотемпературных технологических установок;
• Возможность адаптации под нестандартные условия: агрессивные среды, повышенные температуры, тропический климат;
• Простота монтажа за счёт поворотной конструкции корпуса и модульной компоновки;
• Надёжность конструкции, устойчивость к износу, высокое качество материалов и комплектующих;
• Минимальные эксплуатационные затраты благодаря оптимизированной аэродинамике и высокому КПД.

ЗАКАЗАТЬ ИЛИ КУПИТЬ ДЫМОСОС Д-19Б-1500

Укрвентсистемы — ведущий производитель тягодутьевого оборудования на территории Украины и стран СНГ. Мы предлагаем изготовление дымососов Д-19Б-1500 по индивидуальному техническому заданию, с подбором материалов и конструктивного исполнения под конкретные условия эксплуатации. Вы можете заказать дымососы оптом или в единичном исполнении, с быстрой доставкой и возможностью сервисного обслуживания.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ Д-19Б-1500

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 100°С и плотности газов 0,946 кг/м³ на входе в дымосос
