ДЫМОСОСЫ Д-20К И Д-20КГМ

Дымососы Д

Дымососы модернизированные Д

Дымососы Д НЖ

Центробежные дымососы одностороннего всасывания типов Д-20К и Д-20КГМ разработаны для отсасывания дымовых газов из топок паровых котлоагрегатов производительностью до 640 т/ч, а также для применения в составе технологических установок, обеспечивающих транспортировку неагрессивных газов с запыленностью до 2 г/м³. Абразивность взвешенных частиц не должна превышать характеристики золы дымовых газов. Предельно допустимая температура транспортируемой среды — +250 °C. Конструкция лопаток рабочего колеса — листовая, с загибом вперёд.

ОБЛАСТЬ ПРИМЕНЕНИЯ ДЫМОСОСОВ Д-20К И Д-20КГМ

Дымососы Д-20К и Д-20КГМ эксплуатируются в составе топок котлов, оснащённых эффективными системами золоулавливания. Допустима работа с газами, образующимися в газомазутных котельных агрегатах. Конструкция допускает установку на открытом воздухе под навесом. Рабочий температурный диапазон окружающей среды — от –30 °C до +40 °C.

ОБЩИЕ СВЕДЕНИЯ

Тип: радиальный центробежный дымосос;
Вариант всасывания: односторонний;
Рабочее колесо: сварное, с вперед загнутыми лопатками;
Корпус: сварной, поворотный, спиралевидной формы;
Стандартное климатическое исполнение: У2.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ Д-20К и Д-20КГМ

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 100°С и плотности газов 0,946 кг/м³ на входе в дымосос

Тип дымососа	Д-20К	Д-20К	Д-20КГМ
Производительность, Q, тыс. м³/ч	116	145	145
Полное давление, Pv, Па	3 196	5010	5010
Полное давление, Pv, кгс/м2	326	511	511
Максимальный КПД, ɳmax, %	72	72	72
Частота вращения n, об/мин	600	750	750
Масса, кг	4780	4780	4270

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСЫ ЦЕНТРОБЕЖНЫЕ ДВУХСТОРОННЕГО ВСАСЫВАНИЯ ТИПА Д-20К и Д-20КГМ

Группа присоединительных размеров, мм
Тип машины		Разворот, φ_ск			a			a1	b			b1			d			d1				n		n1		s			s1
Д-20К		0, 15, 30, 45, 60			748			870	1170			1290			1400			1500				16		24		19			19
Д-20КГМ		75, 90, 105, 135, 150, 165			748			870	1170			1290			1400			1500				16		24		19			19
		180, 195, 210, 225, 240			748			870	1170			1290			1400			1500				16		24		19			19
		270			748			870	1170			1290			1400			1500				16		24		19			19
Группа габаритных размеров, мм
Тип машины	Разворот, φ_ск			B			B1				D			H		H1			H2		H3				L			L1
Д-20К	0, 15, 30, 45, 60			3430			1215				2000			3050		1400			1950		500				2992			950
Д-20КГМ	75, 90, 105, 135, 150, 165			3430			1215				2000			3050		1400			1650		500				2992			950
	180, 195, 210, 225, 240			3430			1215				2000			3050		1400			1450		500				2992			950
	270			3430			1215				2000			3050		1400			1450		500				2992			950
Группа установочных размеров, м
Тип машины			Разворот, φ_ск			c				c1			c2				c3			f			f1				f2
Д-20К			0, 15, 30, 45, 60			892				892			322				970			780			780				790
Д-20КГМ			75, 90, 105, 135, 150, 165			892				892			322				970			780			780				790
			180, 195, 210, 225, 240			892				892			322				970			780			780				790
			270			892				892			322				970			1360			2165				790

*Размеры даны справочно

КОНСТРУКТИВНОЕ ИСПОЛНЕНИЕ ДЫМОСОСОВ Д-20К И Д-20КГМ

Корпус – Сварной металлический корпус улиточного типа, оснащён фланцевыми соединениями на входе (круглый патрубок) и выходе (прямоугольный патрубок). Поворот корпуса допускается с шагом 15° в диапазоне от 0° до 270°, что упрощает привязку при проектировании газоходов и оптимизирует монтаж.

Направляющий аппарат – Механизм регулирования воздушного потока выполнен в виде поворотной заслонки с синхронно изменяемыми лопатками, обеспечивая плавную регулировку производительности без остановки агрегата.

Рабочее колесо – Сварная конструкция, правого или левого вращения, насажено непосредственно на вал подшипникового узла. Колесо сбалансировано . Изготавливается из углеродистой стали, для температур до 250 °C. Возможно применение жаростойких и коррозионностойких сталей.

Рама – Опорная рама сварная, обеспечивает жёсткую фиксацию узлов и элементов дымососа.

ВАРИАНТЫ ИСПОЛНЕНИЯ ДЫМОСОСОВ Д-20К И Д-20КГМ

Стандартное – из углеродистой стали (исполнение 3);
Из нержавеющих сталей – при работе с агрессивными средами;
Взрывозащищённое исполнение – по ДНАОП 0.00-1.18-98;
Исполнение 3 (схема 3) – рабочее колесо на промежуточном валу, соединённом с двигателем через муфту. Применяется при температуре транспортируемых газов до 250 °C.
Возможность изготовления правого или левого вращения (определяется по направлению со стороны двигателя).

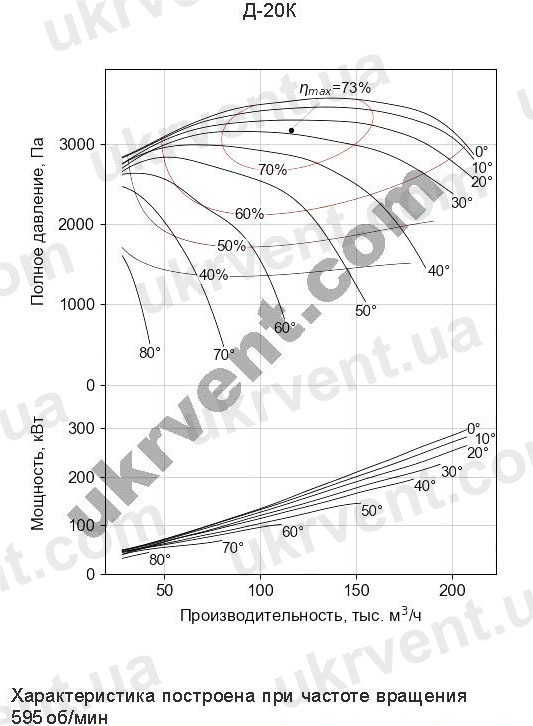

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 100°С и плотности газов 0,946 кг/м3 на входе в дымосос

В ЗАВИСИМОСТИ ОТ НАЗНАЧЕНИЯ ДЫМОСОСЫ Д-20К и Д-20КГМ ИЗГОТАВЛИВАЮТСЯ

Д-ГМ – для газомазутных котлов без абразивных частиц в воздушной среде. Предназначены для продолжительного режима работы в помещении и на открытом воздухе (вне помещения под навесом) при температуре окружающего воздуха не ниже -30°С и не выше +40°С; максимально допустимая температура перемещаемой среды на входе не должно превышать +250°С; Д-К – Индекс К в маркировке обозначает наличие улучшенного подшипникового узла из двухопорной конструкции со смазывающими материалами

УСЛОВИЯ ЭКСПЛУАТАЦИИ ДЫМОСОСОВ Д-20К И Д-20КГМ

Температура газа: до +200 °C (стандарт), до +250 °C кратковременно;
Среда: неагрессивные газы, остаточная запылённость до 2 г/м³;
Условия размещения: внутри помещений и на открытом воздухе (под навесом);
Макроклиматическое исполнение: умеренное (У) и тропическое (Т), категория размещения — 2 (ГОСТ 15150-69).

УГЛЫ ПОВОРОТА КОРПУСА

Регулируемый угол улитки обеспечивает гибкость проектных решений. Возможность поворота от 0° до 270° с кратностью 15° облегчает компоновку вентиляционного оборудования и стыковку с дымоходами.

НАПРАВЛЕНИЕ ВРАЩЕНИЯ

Правое вращение – по часовой стрелке (со стороны двигателя);
Левое вращение – против часовой стрелки. Направление вращения выбирается в зависимости от схемы подключения оборудования.

ПРЕИМУЩЕСТВА ДЫМОСОСОВ Д-20К И Д-20КГМ

Увеличенный ресурс за счёт надёжной конструкции;
Возможность работы в условиях высокой температуры и запылённости;
Универсальность исполнения под различные технологические задачи;
Низкие эксплуатационные затраты и простота обслуживания;
Соответствие требованиям ГОСТ, высокая адаптивность конструкции;
Возможность индивидуальной комплектации и нестандартных решений.
