ЦЕНТРОБЕЖНЫЙ ДЫМОСОС ДВУСТОРОННЕГО ВСАСЫВАНИЯ Д21,5х2БК и Д-21,5х2БКГМ

Если вам нужен мощный, выносливый и адаптируемый промышленный дымосос для серьёзных нагрузок — обратите внимание на модели Д21,5х2БК и Д-21,5х2БКГМ от «Укрвентсистемы». Эти центробежные установки разработаны специально для отвода дымовых газов от стационарных паровых котлов с производительностью до 640 т/ч, а также для применения в составе технологических линий с перемещением неагрессивных газов.

Двустороннее всасывание, обеспечивающее равномерную нагрузку на рабочее колесо и устойчивую работу при высоких объёмах дымовых потоков. Дымососы легко справляются с газами, содержащими до 2 г/м³ твердых частиц, не более абразивных, чем зола.

Д21,5х2БК и Д-21,5х2БКГМ

В теплоэнергетике — как часть тяговых систем;
На газо- и мазутных котлах;
В составе паровых и водогрейных котлов;
Для производственно-санитарных нужд, где требуется стабильный отвод газа.

Д21,5х2БК и Д-21,5х2БКГМ КОНСТРУКЦИЯ

В основе конструкции — спиральный сварной корпус поворотного типа, два всасывающих кармана (левый и правый), направляющие аппараты шиберного типа, и рабочее колесо с 64 загнутыми вперед лопатками (всего 64 — по 32 с каждой стороны). Лопатки изготовлены из листовой стали, а ступица — из стального литья. Весь узел обеспечивает максимальную эффективность нагнетания газов с равномерным распределением давления.

Ходовая часть включает:

жёсткий стальной вал;
два корпуса подшипников;
две полумуфты.

Всасывающие карманы и корпус улитки дополнительно усилены ребрами жесткости. Все элементы — сварные, из профильной и листовой стали. Аппараты регулировки потока снабжены по четыре лопатки каждый и позволяют точно настраивать подачу газа в зависимости от условий эксплуатации.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ Д21,5х2БК и Д-21,5х2БКГМ

Рабочая температура входящих газов: до +250 °C;
Минимально допустимая температура при запуске: –30 °C;
Климатическое исполнение: У и Т;
Категория размещения: 1 (по ГОСТ 15150-69);
Направление вращения: правое и левое;
Режим работы: длительный, с возможностью наружной установки.

ПРИНЦИП РАБОТЫ И УПРАВЛЕНИЕ Д21,5х2БК и Д-21,5х2БКГМ

Каждый дымосос оснащён двумя электродвигателями с возможностью работы на двух скоростях. Производительность и давление можно регулировать как за счёт управления лопатками направляющих аппаратов, так и путём переключения скоростей двигателя. При необходимости управление поворотом лопаток осуществляется дистанционно, через рычажно-колоночную систему.

Такое исполнение обеспечивает гибкость эксплуатации и точную настройку под конкретную котельную или технологическую задачу.

ВАРИАНТЫ ИСПОЛНЕНИЯ (ИНДЕКСАЦИЯ)

Дх2Б — усиленный корпус и лопатки с бронелистами для работы при высоком износе;
Дх2К — модернизированная ходовая часть с увеличенным ресурсом;
Дх2ГМ — версия для газо- и мазутных котлов, где абразивные частицы отсутствуют;

ПОЧЕМУ ВЫБИРАЮТ ДЫМОСОСЫ Д21,5х2БК и Д-21,5х2БКГМ ОТ УКРВЕНТСИСТЕМЫ?

Надежность и ресурс — конструкции проверены в реальных условиях эксплуатации, обеспечивают стабильную работу в тяжёлых режимах;
Простота замены — габаритные и присоединительные размеры идентичны моделям предыдущих поколений;
Адаптивность — возможность гибкой настройки параметров;
Совместимость с современными котельными — включая высокопроизводительные установки;
Поддержка производителя — сервисное сопровождение, быстрая поставка запчастей и индивидуальная комплектация.

Продукция «Укрвентсистемы» — это результат многолетнего опыта в области промышленной вентиляции и тягодутьевых машин. Центробежные дымососы серии Д21,5х2БК и Д-21,5х2БКГМ разрабатываются и собираются с учётом всех требований ГОСТ и современных стандартов отрасли.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ Д21,5х2БК и Д-21,5х2БКГМ

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 100°С и плотности газов 0,946 кг/м³ на входе в дымосос

Тип дымососа	Д-21,5х2БК	Д-21,5х2БК	Д-21,5х2БКГМ
Производительность, Q, тыс. м³/ч	256	320	320
Полное давление, Pv, Па	3 865	6060	6060
Полное давление, Pv, кгс/м2	394	618	618
Максимальный КПД, ɳmax, %	71	71	71
Частота вращения n, об/мин	600	750	750
Масса, кг	11740	11740	10265

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСЫ ЦЕНТРОБЕЖНЫЕ ДВУХСТОРОННЕГО ВСАСЫВАНИЯ ТИПА Д21,5х2БК и Д-21,5х2БКГМ

Группа присоединительных размеров, мм
Тип машины		Разворот, φск°-φвк°			a				a1			a2			a3				b			b1			b2			b3			n			n1		s			s1
Д-21,5х2БК		45-135			1616				1722			1260			1378				990			1070			2426			2508			8			34		20			14
Д-21,5х2БКГМ		60-180			1616				1722			1260			1378				990			1070			2430			2508			8			34		20			14
		90-135			1616				1722			1260			1378				990			1070			2426			2508			8			34		20			14
		90-270			1616				1722			1260			1378				1002			–			2442			–			8			–		20			–
		270-135			1616				1722			1260			1378				990			1070			2426			2508			7			34		20			14
Группа габаритных размеров, мм
Тип машины			Разворот, φск°-φвк°				B			B1				D			H			H1			H2				H3			H4			L				L1
Д-21,5х2БК			45-135				1308			1850				2150			1500			1890			1890				–			450			4296				2632
Д-21,5х2БКГМ			60-180				1308			2100				2150			1500			1840			1840				–			450			4296				2632
			90-135				1308			1850				2150			1500			1780			1780				–			450			4296				2632
			90-270				1308			2300				2150			1500			2300			2300				–			450			4296				2632
			270-135				1308			2100				2150			1500			1500			1500				–			450			4296				2632
Группа установочных размеров, мм
Тип машины	Разворот, φск°-φвк°			c		c’		c1			c1′		c2			c2′		c3			c3′			c4		f			f1			f2			f3			f4
Д-21,5х2БК	45-135			–		–		–			–		–			–		187			187			270		–			–			845			1105			1100
Д-21,5х2БКГМ	60-180			–		–		–			–		–			–		187			187			270		–			–			845			1105			1100
	90-135			–		–		–			–		–			–		187			187			270		–			–			845			1105			1100
	90-270			1521		1521		–			–		1112			1112		174			174					1440			1440			1440			1440			1100
	270-135			1698		1698		–			–		1010			1010		187			187					1505			2060			845			1105			1100

*Размеры даны справочно

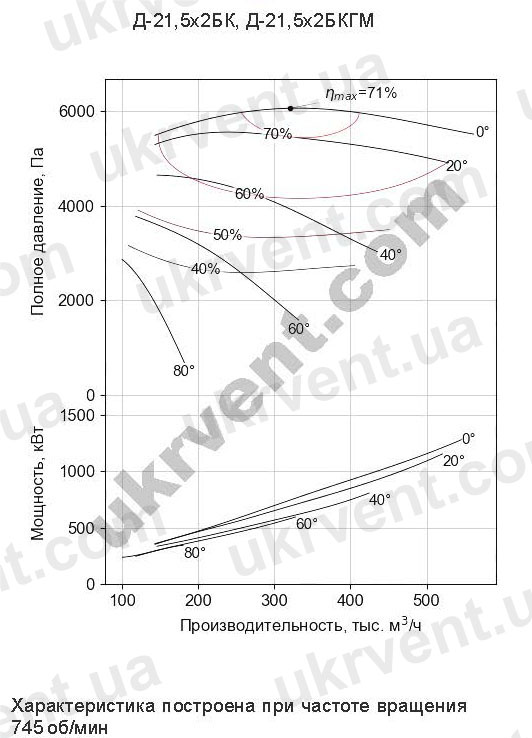

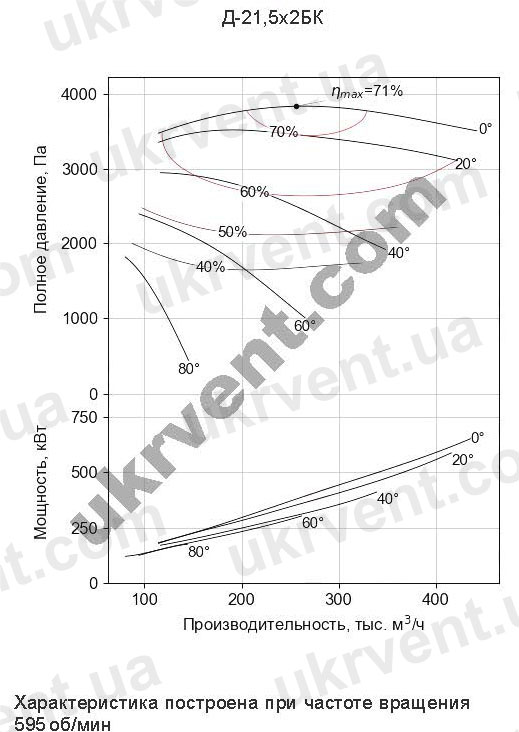

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 100°С и плотности газов 0,946 кг/м³ на входе в дымосос
