ДЫМОСОСЫ ЦЕНТРОБЕЖНЫЕ ОДНОСТОРОННЕГО ВСАСЫВАНИЯ ТИПА ДН-12,5БФК

Дымососы ДН-12,5БФК производства Укрвентсистемы — это форсированное оборудование с частотой вращения 1000 об/мин и 1500 об/мин, предназначенное для удаления продуктов сгорания из топок паровых котлов с производительностью до 480 тонн пара в час. Данные центробежные дымососы одностороннего всасывания оптимальны для транспортировки газовых сред с высоким содержанием частиц, склонных к налипанию на рабочие поверхности.

НАЗНАЧЕНИЕ И ОБЛАСТЬ ПРИМЕНЕНИЯ ДН-12,5БФК

Дымососы ДН-12,5БФК используются на паровых стационарных котлах с увеличенным сопротивлением дымового тракта. Они обеспечивают стабильную и эффективную транспортировку неагрессивных газов с запыленностью до 2 г/м³, при этом переносимые частицы по абразивности не должны превышать уровень золы дымовых газов. Форсированное исполнение агрегатов рекомендуется при наличии примесей с высокой степенью адгезии, для которых стандартные агрегаты не обеспечивают достаточной надежности.

ТЕХНИЧЕСКИЕ ОСОБЕННОСТИ ДЫМОСОСОВ ДН-12,5БФК

• Тип агрегата: радиальный дымосос одностороннего всасывания.
• Рабочее колесо: сварное, 16 лопаток, загнутых назад.
• Корпус: поворотный спиральный.
• Направляющие аппараты: ручное или автоматическое управление с МЭО.
• Частота вращения: 1000 и 1500 об/мин.
• Максимальная температура газов на входе: до +250°С (углеродистая сталь) или до +400°С (нержавеющая сталь).
• Климатическое исполнение: У и Т по ГОСТ 15150-69, категории размещения 1-4.

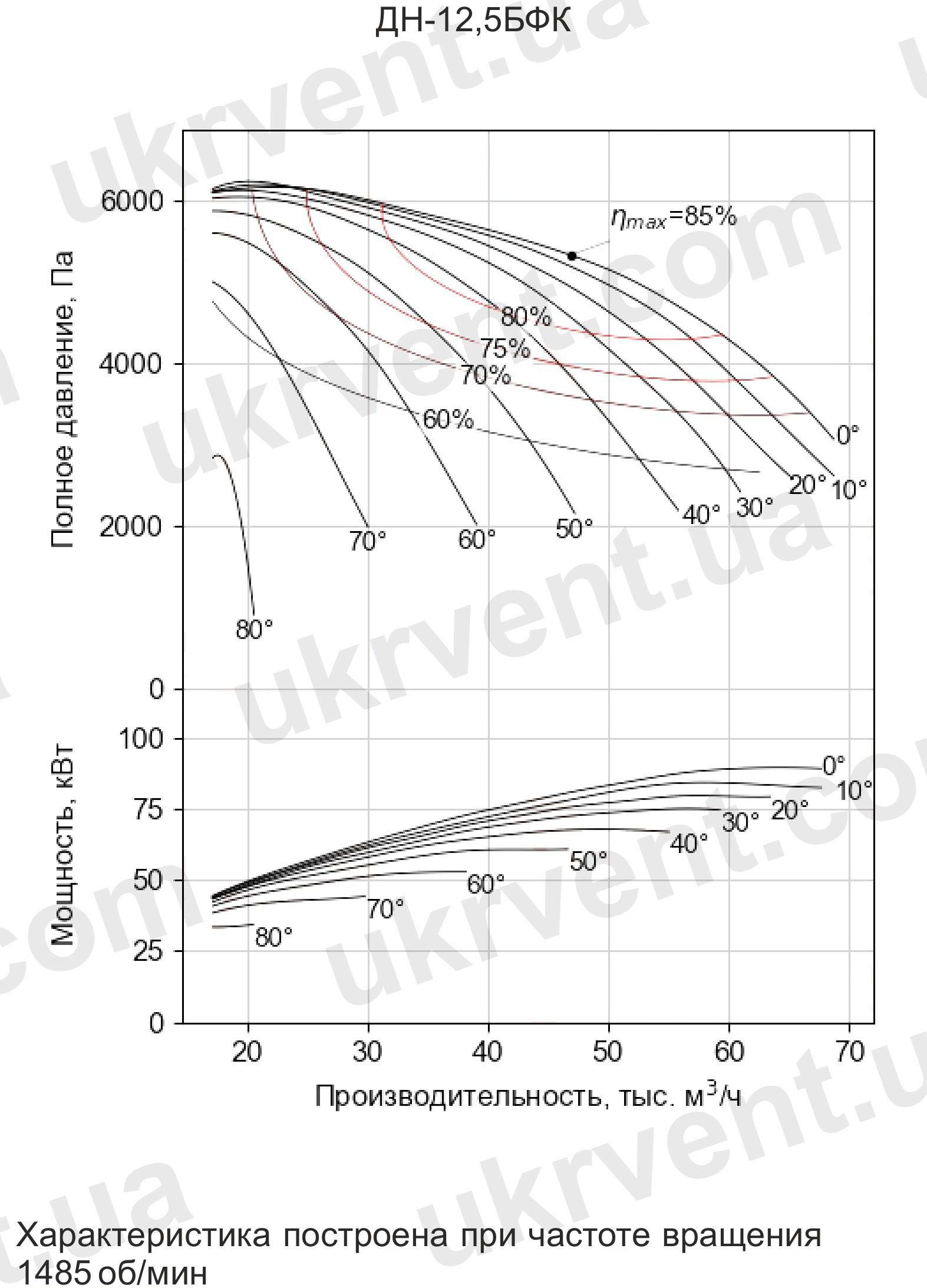

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 100^oС и плотности газов 0,946 кг/м³ на входе в дымосос

ВАРИАНТЫ ИСПОЛНЕНИЯ ДЫМОСОСОВ ДН-12,5БФК

В зависимости от условий эксплуатации, дымососы ДН-12,5БФК выпускаются в следующих вариантах:

• Стандартное исполнение — без противоизносной защиты (для газомазутных котлов, индекс “ГМ”).
• Исполнение с противоизносной защитой — обечайка улитки оснащена сменными броневыми листами, рабочее колесо имеет противоизносную защиту.
• Исполнение с усиленной противоизносной защитой — дополнительно установлены броневые лопатки на рабочем колесе.

МАТЕРИАЛЫ КОНСТРУКЦИИ

• Корпус и рабочее колесо: углеродистая сталь — стандартное исполнение (до +200°С).
• Корпус и рабочее колесо: нержавеющая сталь — специальное исполнение (до +400°С).

СХЕМА КОНСТРУКТИВНОГО ИСПОЛНЕНИЯ

Дымососы ДН-12,5БФК изготовляются по схеме 3, где рабочее колесо установлено на промежуточный вал, связанный с электродвигателем посредством муфты. Данная схема повышает надежность и термостойкость агрегатов, предназначенных для высокотемпературных дымовых газов.

НАПРАВЛЕНИЕ ВРАЩЕНИЯ

Дымососы ДН-12,5БФК выпускаются в левом и правом исполнении:

• Правое вращение — спираль корпуса направлена за часовой стрелкой (если смотреть со стороны электродвигателя).
• Левое вращение — спираль корпуса направлена против часовой стрелки.

СХЕМА РАЗВОРОТА КОРПУСА

Конструкция дымососов позволяет изменять угол поворота спирального корпуса от 0° до 270° с шагом 15°. Это значительно упрощает монтаж оборудования в условиях ограниченного пространства и обеспечивает удобную стыковку с дымовыми каналами.

УСЛОВИЯ ЭКСПЛУАТАЦИИ

Дымососы ДН-12,5БФК предназначены для эксплуатации:

• На открытом воздухе или в помещениях;
• При температуре воздуха от -30°С до +40°С;
• В умеренном и тропическом климате;
• При максимальной температуре транспортируемых газов до +250°С (стандартное исполнение) или до +400°С (специальное исполнение).

ПРЕИМУЩЕСТВА ДЫМОСОСОВ ДН-12,5БФК УКРВЕНТСИСТЕМЫ

• Надежность конструкции — высокая износостойкость узлов при работе в тяжёлых условиях.
• Увеличенная производительность — высокая эффективность транспортировки газов с примесями.
• Низкие эксплуатационные затраты — минимизация расходов на обслуживание за счет применения качественных материалов.
• Высокая точность балансировки — сниженная вибрация и увеличенный срок службы агрегата.
• Широкий выбор модификаций — наличие стандартных и специальных исполнений под различные технологические задачи.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ДЫМОСОСОВ ДН-12,5БФК

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 100°С и плотности газов 0,946 кг/м³ на входе в дымосос

Дымососы ДН-12,5БФК Укрвентсистемы — оптимальное решение для промышленных котельных установок, требующих надежного отвода продуктов сгорания при высоких нагрузках и сложных условиях эксплуатации. Модификации с форсированным рабочим колесом, возможностью выбора противоизносной защиты, различными материалами изготовления и гибкой схемой монтажа обеспечивают широкий спектр применения и долгий срок службы оборудования. Выбирая ДН-12,5БФК, вы инвестируете в стабильную и эффективную работу вашего производственного оборудования.
