ВЕНТИЛЯТОР ДУТЬЕВОЙ ДЫМОСОС ВДН-19К

Вентилятор дутьевой дымосос ВДН-19К производства Укрвентсистемы представляет собой высокоэффективную центробежную тягодутьевую машину одностороннего всасывания, разработанную для подачи воздуха в топки паровых и водогрейных котлов, а также создания разрежения для отвода дымовых газов. Вентиляторы серии ВДН-19К применяются на ТЭЦ, в котельных, промышленных печах и технологических установках, где требуется стабильная и мощная воздушная подача.

Допускается эксплуатация вентилятора для перемещения неагрессивных газов и воздуха с температурой до +100 °С. В условиях промышленной эксплуатации ВДН-19К зарекомендовал себя как надёжный агрегат, рассчитанный на продолжительную круглосуточную работу.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И УСЛОВИЯ ЭКСПЛУАТАЦИИ

Вентиляторы ВДН-19К проектируются с учётом требований ГОСТ 15150-69, для работы в макроклиматических районах умеренного (У) и тропического (Т) климата, категория размещения – в помещении и под навесом.

Допустимые параметры эксплуатации:

• Температура рабочей среды: от -30°С до +80°С (в стандартном исполнении);
• Допускается перемещение чистого и условно загрязнённого воздуха;
• Износостойкое исполнение возможно под заказ (для агрессивных сред);
• Конструкция рассчитана на продолжительную эксплуатацию в тяжёлых промышленных условиях.

КОНСТРУКЦИОННЫЕ ОСОБЕННОСТИ И ИСПОЛНЕНИЯ

Модель ВДН-19К имеет два основных варианта исполнения — 1 и 3 схема. В промышленной практике предпочтение отдаётся исполнению №3, в котором рабочее колесо монтируется на промежуточный вал. Это решение позволяет значительно снизить нагрузку на вал электродвигателя, передав радиальные усилия на промежуточную муфту и подшипниковые опоры, что повышает ресурс агрегата и снижает уровень вибраций.

Индексация исполнения – ВДН-К – наличие усиленного подшипникового узла двухопорной конструкции с системой смазки.

Материалы изготовления:

• Углеродистая сталь (базовая комплектация);
• Нержавеющая сталь (по согласованию);
• Взрывозащищённое исполнение по ДНАОП 0.00-1.18-98 – по индивидуальному заказу.

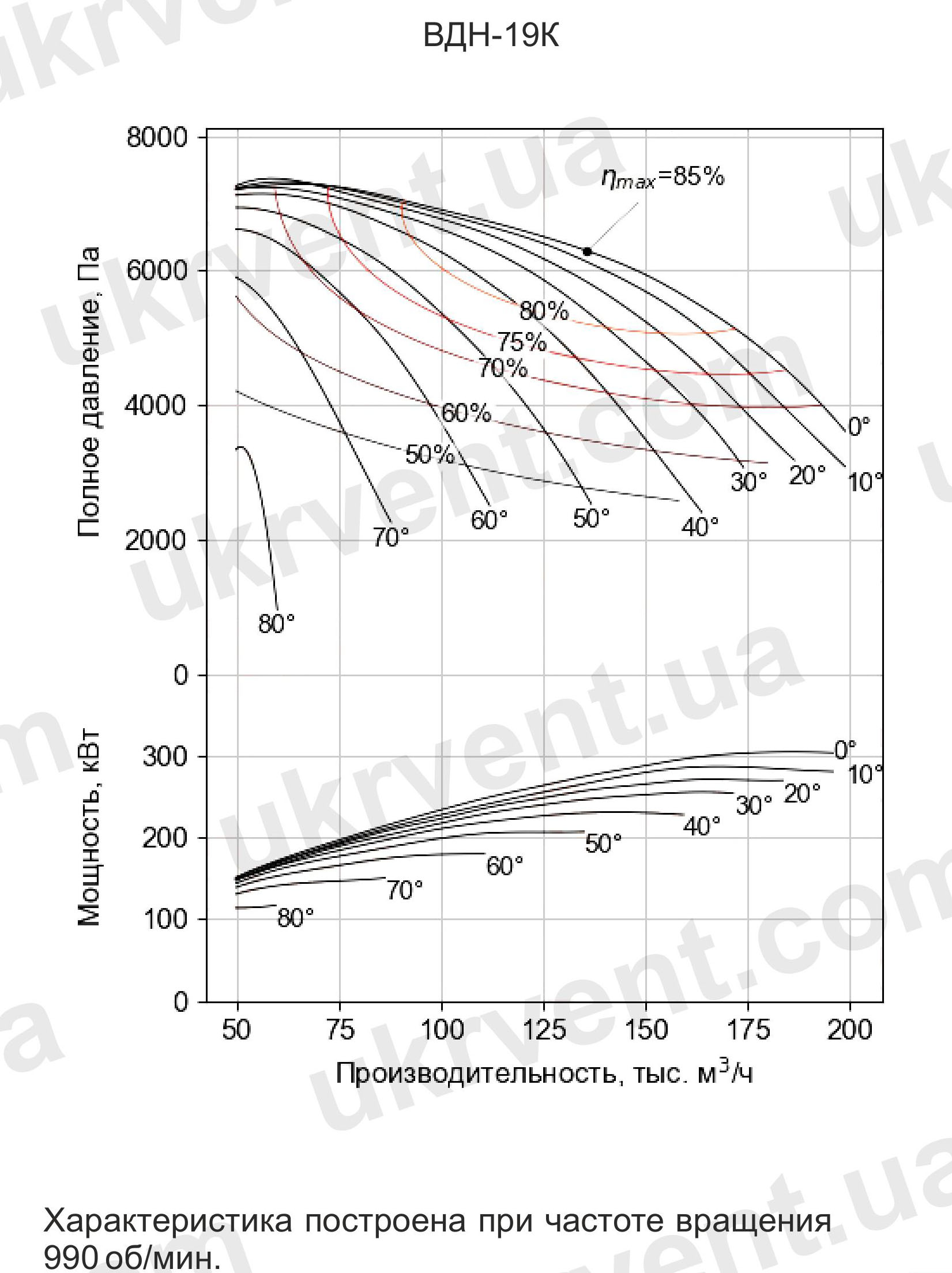

АЭРОДИНАМИЧЕСКИЕ ХАРАКТЕРИСТИКИ

при барометрическом давлении 1013 гПа, температуре 30°С и плотности газов 11,65 кг/м3 на входе в вентилятор

КОНСТРУКЦИЯ ВЕНТИЛЯТОРА ВДН-19К

Вентилятор состоит из следующих основных узлов:

• Рабочее колесо – сварная конструкция с радиальными лопатками, соединёнными со ступицей;
• Улитка – корпус из листовой и профильной стали, усиленный оребрением для повышения жёсткости;
• Ходовая часть – вал, подшипники, соединительная муфта;
• Воронка всасывающая, направляющий аппарат, рама – обеспечивают регулирование воздушного потока и монтажную стабильность.

Осевая направляющая аппаратура позволяет адаптировать рабочие параметры вентилятора к конкретным условиям, обеспечивая равномерное распределение воздушных потоков и снижение аэродинамических потерь.

НАПРАВЛЕНИЕ ВРАЩЕНИЯ И УГОЛ ПОВОРОТА КОРПУСА

ВДН-19К выпускается в модификациях с правым и левым вращением. Направление определяется со стороны электродвигателя:

• Правое – улитка направлена по часовой стрелке;
• Левое – против часовой стрелки.

Поворот корпуса может быть выполнен с шагом 15° в диапазоне от 0° до 270°, что значительно упрощает монтаж в нестандартных конструкциях воздуховодов и технологических линий.

ПРЕИМУЩЕСТВА ВЕНТИЛЯТОРОВ ВДН-19К

• Повышенный срок службы за счёт применения усиленных опор и оптимизированной схемы установки рабочего колеса;
• Гибкость в эксплуатации – возможность изменения направления вращения и угла поворота корпуса;
• Надёжность при высоких нагрузках – благодаря прочной сварной конструкции и устойчивости к вибрационным нагрузкам;
• Многофункциональность применения – от систем промышленной вентиляции до газоочистных комплексов ТЭЦ и котельных.

КОМПЛЕКТАЦИЯ И ДОПОЛНИТЕЛЬНЫЕ ВОЗМОЖНОСТИ

В комплект поставки входит: вентилятор, паспорт изделия, инструкция по монтажу и эксплуатации. Дополнительно возможна поставка:

• Электродвигателей в различных климатических исполнениях;
• Частотно-регулируемых приводов;
• Виброопор и шумоизолирующих платформ;
• Газоочистного оборудования.

Вентилятор дутьевой дымосос ВДН-19К — это промышленное решение, которое объединяет в себе надёжность, мощность и технологичность. Продукция Укрвентсистемы сертифицирована, проходит полный цикл заводских испытаний и адаптирована под реальные условия эксплуатации на предприятиях теплоэнергетики, металлургии, химической и строительной промышленности.

Приобрести вентилятор ВДН-19К, а также получить техническую консультацию по подбору и установке оборудования, вы можете, обратившись в отдел продаж Укрвентсистемы.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ  ВДН-19К

Номинальные аэродинамические параметры при давлении 1013 гПа, температуре 30ºС, плотности газов 1,165 кг/м³

ГАБАРИТНЫЕ И ПРИСОЕДИНИТЕЛЬНЫЕ РАЗМЕРЫ ДЫМОСОСА ВЕНТИЛЯТОРА ВДН-19К
