ФРИР-3600 C ШАТРОМ: РУКАВНЫЕ ФИЛЬТРЫ В ПРЯМОУГОЛЬНОМ КОРПУСЕ С ОДНИМ ЦЕНТРАЛЬНЫМ ГАЗОХОДОМ ДЛЯ ПРОМЫШЛЕННЫХ ПРИМЕНЕНИЙ

ФРИР-3600 c шатром — это рукавные фильтры в прямоугольном корпусе с одним центральным газоходом производства «Укрвентсистемы», предназначенные для высокоэффективной очистки технологических газов и воздуха от пыли. Конструкция фильтров обеспечивает надежную эксплуатацию при давлении или разрежении менее 0,02 МПа и позволяет применять их в промышленных условиях, где требуется экономичное и долговечное оборудование для улавливания пылевых частиц.

ОСНОВНОЕ НАЗНАЧЕНИЕ РУКАВНЫХ ФИЛЬТРОВ В ПРЯМОУГОЛЬНОМ КОРПУСЕ С ОДНИМ ЦЕНТРАЛЬНЫМ ГАЗОХОДОМ

Основная функция ФРИР-3600 c шатром — очистка технологических газов с использованием фильтрующих элементов из высокотехнологичной фильтровальной ткани. Рукавные фильтры относятся к сухим пылеуловителям и обеспечивают чистоту газа на выходе более 99%, запыленность не превышает 10 мг/м³.

Корпус фильтров прямоугольной формы может быть собран из блоков или панелей на болтах и сварке. В конструкции предусмотрен бункер с углом наклона стенок 60°, что обеспечивает эффективное осыпание пыли и минимизирует зависание материала. Тип бункера (пирамидальный или щелевой) определяется свойствами пыли. Щелевые бункеры сокращают расход металла, уменьшают количество выгрузочных затворов и обеспечивают более равномерное перемещение пыли к разгрузочному отверстию с помощью съемного винтового конвейера.

Для обслуживания фильтров предусмотрены монтажные люки диаметром 600 мм, с внутренними крышками, заподлицо с корпусом, чтобы исключить образование отложений на выступах.

ПРИМЕНЕНИЕ ФРИР-3600 C ШАТРОМ РУКАВНЫХ ФИЛЬТРОВ В ПРЯМОУГОЛЬНОМ КОРПУСЕ

ФРИР-3600 c шатром применяется для:

Предотвращения выбросов производственного процесса в атмосферу.
Улавливания продукта производства с последующим возвратом его в технологический цикл.

Фильтры используют в промышленности, где требуется высокая эффективность очистки технологических газов и аспирационного воздуха: металлургия, химическая, пищевая промышленность, деревообработка и производство строительных материалов.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ФРИР-3600 C ШАТРОМ

Температура очищаемого потока: до 250˚С.
Давление/разрежение: менее 0,02 МПа.
Фильтроэлементы: гладкие круглые рукава на жестком проволочном каркасе.
Способ регенерации: импульсная продувка сжатым воздухом.
Энергетические ресурсы: электроэнергия 220В/380В, 50 Гц; сжатый осушенный воздух 5–6 бар, очищенный от твердых примесей и масел, не ниже 5 кл. по ГОСТ 17433-80.

Фильтровальные рукава могут иметь разную длину и оснащаться креплениями, обеспечивающими плотное соединение с корпусом. Материалы рукавов устойчивы к химической агрессии, гидролизу и механическим воздействиям, имеют антистатические свойства и финишную обработку для продления срока службы.

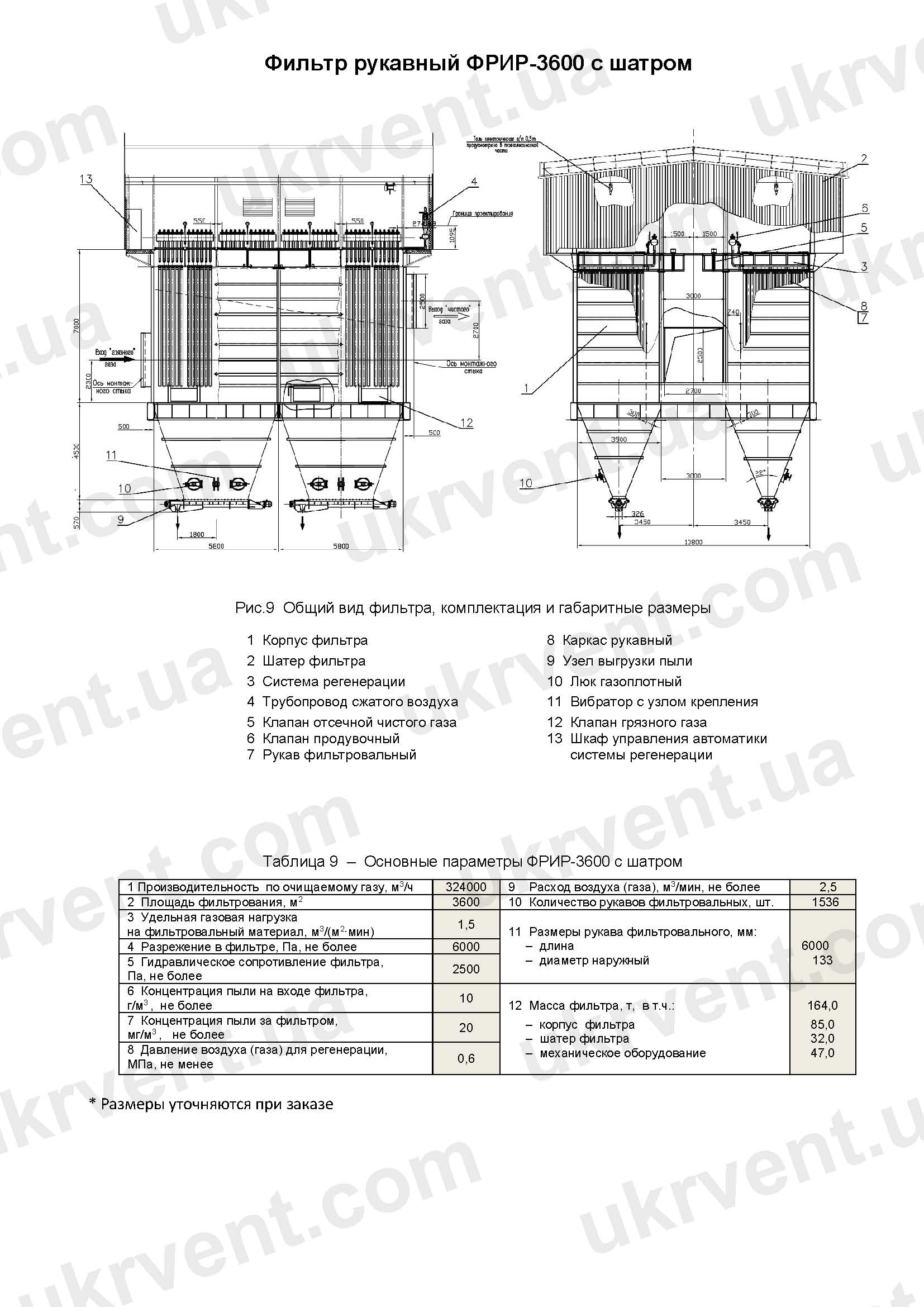

ПАРАМЕТРЫ ФРИР-3600 C ШАТРОМ РУКАВНОГО ФИЛЬТРА В ПРЯМОУГОЛЬНОМ КОРПУСЕ С ОДНИМ ЦЕНТРАЛЬНЫМ ГАЗОХОДОМ

	ФРИР-3600 c шатром
Производительность по очищаемому газу, м³/ч	324000
Площадь фильтрования, м²	3600
Удельная газовая нагрузка на фильтровальный материал, м³/(м²∙мин)	1,5
Разрежение в фильтре, Па, не более	6000
Гидравлическое сопротивление фильтра, Па, не более	2500
Концентрация пыли на входе фильтра, г/м³, не более	10
Концентрация пыли за фильтром, мг/м³, не более	20
Давление воздуха (газа) для регенерации, МПа, не менее	0,6
Расход воздуха (газа), м³/мин, не более	2,5
Количество рукавов фильтровальных, шт.	1536
Длина рукава фильтровального, мм	6000
Диаметр наружный рукава фильтровального, мм	133
Масса фильтра, т	164
Масса корпуса фильтра, т	85
Масса шатер фильтра, т	32
Масса механического оборудования, т	47

* Размеры уточняются при заказе

ПРИНЦИП РАБОТЫ ФРИР-3600 C ШАТРОМ РУКАВНЫХ ФИЛЬТРОВ В ПРЯМОУГОЛЬНОМ КОРПУСЕ С ОДНИМ ЦЕНТРАЛЬНЫМ ГАЗОХОДОМ

Технологический газ поступает в фильтр через центральный газоход. Запыленный поток проходит через фильтровальные рукава, где частицы оседают на поверхности ткани. Очищенный газ выходит из фильтра, а накопленная пыль скатывается в бункер. Импульсная продувка сжатым воздухом восстанавливает проницаемость фильтровальных рукавов, обеспечивая стабильную эффективность очистки.

ЦЕНА И КУПИТЬ ФРИР-3600 C ШАТРОМ

Стоимость фильтра зависит от:

Компоновки и количества секций.
Типа и размеров бункера (пирамидальный или щелевой).
Длины и материала фильтровальных рукавов.
Дополнительных опций: монтажные люки, винтовой конвейер, системы контроля.

Приобретение возможно напрямую у производителя «Укрвентсистемы», что обеспечивает комплектность поставки и соответствие техническим требованиям, указанным в паспортах фильтров.

ФРИР-3600 c шатром — высокоэффективное инженерное решение для промышленных предприятий, где необходима надежная очистка технологических газов и аспирационного воздуха. Прямоугольный корпус с одним центральным газоходом, современные фильтровальные материалы и импульсная регенерация рукавов обеспечивают долговечность, экономичность и стабильное качество очистки, что делает фильтры востребованными в различных технологических процессах.
