ФРИР-670У ФИЛЬТРЫ ИМПУЛЬСНОЙ РЕГЕНЕРАЦИИ УНИФИЦИРОВАННЫЕ: ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ОБЛАСТИ ПРИМЕНЕНИЯ

Каталог

Фильтры импульсной регенерации ФРИР-670У производства «Укрвентсистемы» представляют собой универсальные рукавные пылеулавливающие устройства, предназначенные для эффективной очистки технологических газов и воздуха от мелкодисперсной, абразивной и агрессивной пыли. Высокая степень универсальности позволяет эксплуатировать их в условиях средней и высокой запыленности, а также при повышенных температурах до 250 ˚С. Использование фильтров ФРИР-670У обеспечивает надежное выполнение требований к чистоте выходного газа (не более 10 мг/м³), что соответствует современным промышленным стандартам.

ОСНОВНОЕ НАЗНАЧЕНИЕ РУКАВНОГО ФИЛЬТРА ФРИР-670У

ФРИР-670У является рукавным фильтром с импульсной регенерацией, предназначенным для:

Очистки технологических и аспирационных газов от пыли в промышленности.
Предотвращения выбросов производственной пыли в атмосферу.
Улавливания производимого продукта с последующим возвратом в технологический процесс.
Конструкция фильтра обеспечивает высокую эффективность фильтрации — более 99 % при конечной запыленности газа до 10 мг/м³.

ПРИМЕНЕНИЕ ФИЛЬТРОВ ИМПУЛЬСНОЙ РЕГЕНЕРАЦИИ УНИФИЦИРОВАННЫХ ФРИР-670У

Фильтры ФРИР-670У применяются в различных отраслях промышленности:

Металлургия и литье — удаление абразивной и металлической пыли.
Химическая и фармацевтическая промышленность — очистка газов от агрессивных аэрозолей.
Деревообрабатывающая промышленность — улавливание древесной пыли и опилок.
Пищевое и мукомольное производство — сбор мельчайших частиц продукта.

Дополнительные эксплуатационные преимущества:

Непрерывная круглогодичная работа.
Возможность монтажа и демонтажа фильтровальных рукавов сверху без применения специального инструмента.
Автоматическая пневматическая система регенерации рукавов с импульсной продувкой сжатым воздухом.
Эффективное распределение пылегазового потока и предварительная сепарация.
Оснащение современной АСУ ТП с автоматической диагностикой состояния рукавов.
Продувочные клапаны, работающие в диапазоне низких температур без дополнительного утепления.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ФРИР-670У

Температура очищаемого потока: до 250 ˚С.
Давление сжатого воздуха для регенерации: 5–6 бар, осушенный и очищенный от твердых примесей и масел, не ниже 5 кл. по ГОСТ 17433-80.
Электропитание: 220 В / 50 Гц или 380 В / 50 Гц.
Обслуживание: регулярная проверка системы виброобрушения и датчиков уровня пыли.
Монтаж фильтровальных рукавов: сверху через крышки корпуса системы регенерации.

ПРИНЦИП РАБОТЫ ФРИР-670У ФИЛЬТРОВ ИМПУЛЬСНОЙ РЕГЕНЕРАЦИИ УНИФИЦИРОВАННЫХ

Грязный газ поступает в нижнюю часть корпуса фильтра и распределяется в межрукавном пространстве через отбойные щиты.

Фильтровальные рукава задерживают пыль на наружной поверхности, а очищенный газ проходит во внутреннюю полость рукавов и далее в камеру чистого газа.

Для восстановления фильтрующей способности рукавов периодически подается импульс сжатого воздуха.

Скопившаяся пыль ссыпается в бункера, откуда выводится с помощью системы пылеудаления с листовой задвижкой.

Бункера оборудованы системой виброобрушения и датчиками аварийного уровня пыли.

ПРЕИМУЩЕСТВА ФИЛЬТРОВ ФРИР-670У

Универсальность применения в условиях высокой запыленности и агрессивной среды.

Высокая степень очистки газа — до 99 %.

Экономичность и долговечность эксплуатации.

Простота монтажа и технического обслуживания рукавов.

Автоматизированная система регенерации с диагностикой состояния фильтровальных элементов.

Возможность работы при высоких и низких температурах без дополнительных средств защиты клапанов.

Современные фильтровальные материалы с антистатическими свойствами и защитой от химического воздействия и гидролиза.

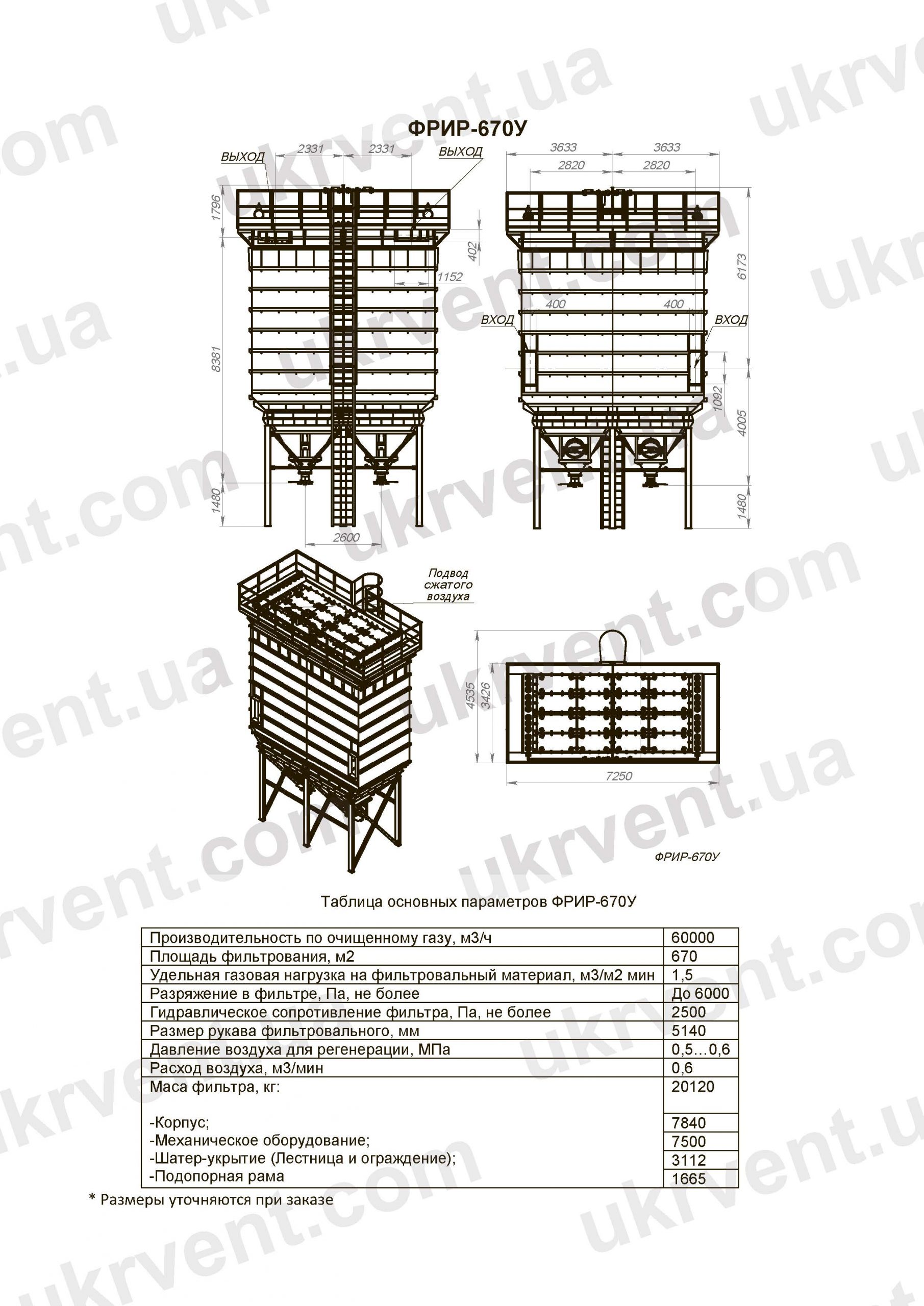

ПАРАМЕТРЫ ФРИР-670У ФИЛЬТРЫ ИМПУЛЬСНОЙ РЕГЕНЕРАЦИИ УНИФИЦИРОВАННЫЕ

	ФРИР-670У
Производительность по очищенному газу, м³/ч	60000
Площадь фильтрования, м²	670
Удельная газовая нагрузка на фильтровальный материал, м³/м² мин	1,5
Разряжение в фильтре, Па, не более	До 6000
Гидравлическое сопротивление фильтра, Па, не более	2500
Размер рукава фильтровального, мм	5140
Давление воздуха для регенерации, МПа	0,5…0,6
Расход воздуха, м³/мин	0,6
Масса фильтра, кг	20120
Масса корпус, кг	7840
Масса механического оборудования, кг	7500
Масса шатер-укрытие (Лестница и ограждение), кг	3112
Масса подпорной рамы, кг	1665

* Размеры уточняются при заказе

ЦЕНА И КУПИТЬ ФРИР-670У

На стоимость фильтра ФРИР-670У влияют:

Тип и количество фильтровальных рукавов.
Необходимость комплектации дополнительными системами автоматизации (АСУ ТП, датчики уровня пыли).
Спецификация материалов рукавов в зависимости от агрессивности среды и температуры.
Комплектация бункеров системой виброобрушения и пылеудаления.

Приобрести ФРИР-670У можно напрямую у производителя «Укрвентсистемы», что обеспечивает гарантию соответствия техническим характеристикам и полное сопровождение оборудования на всех этапах эксплуатации.

Фильтры импульсной регенерации унифицированные ФРИР-670У — это надежное и высокоэффективное решение для очистки промышленных газов и воздуха. Универсальность конструкции, автоматизированная система регенерации рукавов и современные фильтровальные материалы позволяют поддерживать стабильную производительность и чистоту выбросов в любых промышленных условиях. Эффективность, долговечность и простота обслуживания делают ФРИР-670У оптимальным выбором для предприятий, ориентированных на соблюдение технологических и экологических стандартов.
