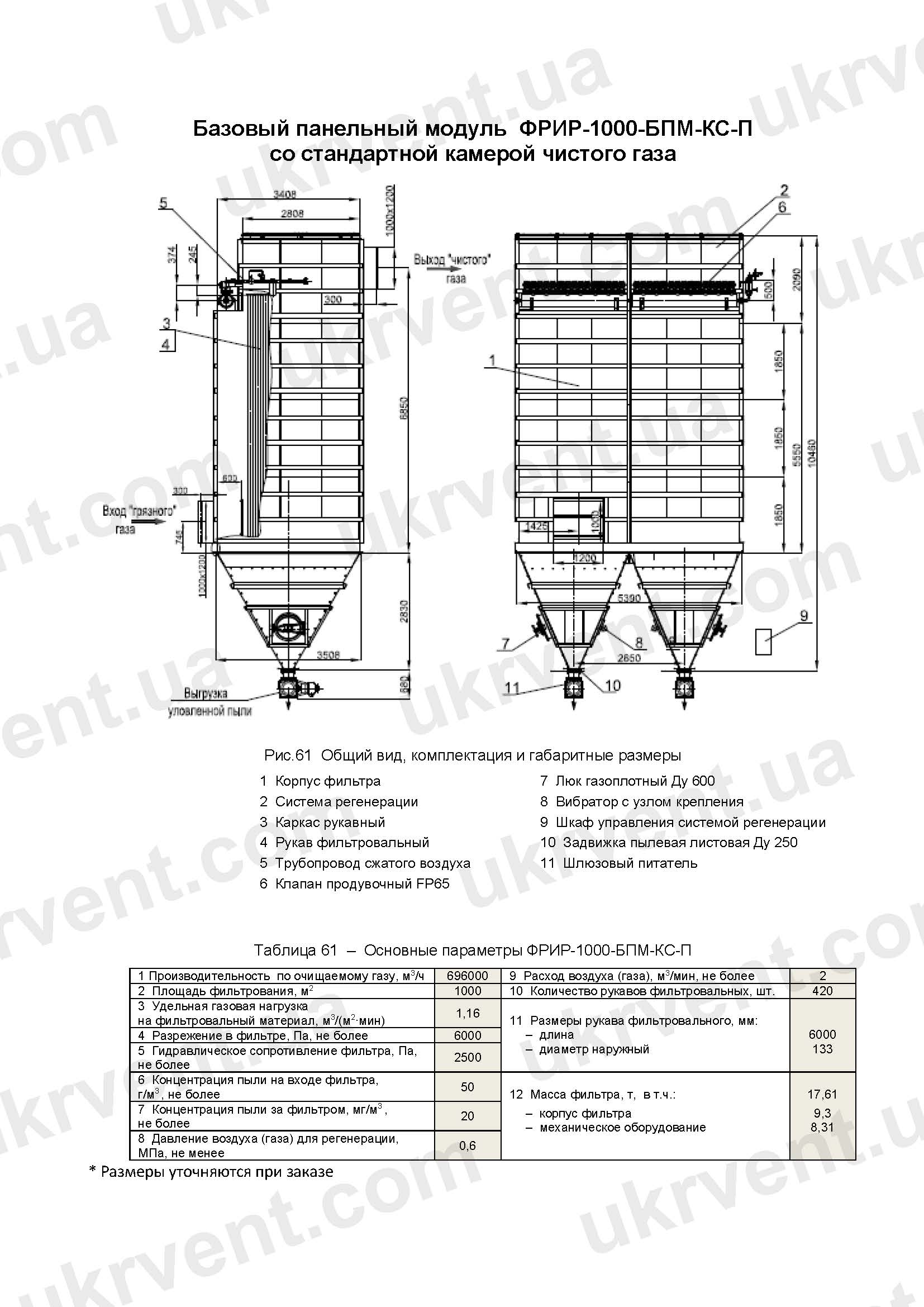

БАЗОВЫЙ ПАНЕЛЬНЫЙ МОДУЛЬ ФРИР-1000-БПМ-КС-П СО СТАНДАРТНОЙ КАМЕРОЙ ЧИСТОГО ГАЗА: РУКАВНЫЕ ФИЛЬТРЫ В МОДУЛЬНОМ ПАНЕЛЬНОМ КОРПУСЕ С ПОПЕРЕЧНЫМИ ГАЗОХОДАМИ

Каталог

Базовый панельный модуль ФРИР-1000-БПМ-КС-П со стандартной камерой чистого газа представляет собой промышленный рукавный фильтр в модульном панельном корпусе с поперечными газоходами. Оборудование предназначено для высокоэффективной очистки технологических газов и воздуха от пыли, обеспечивая запыленность газа на выходе не более 10 мг/м³ и чистоту более 99%. Модульная конструкция позволяет адаптировать фильтр под конкретные производственные задачи и технологические процессы.

ОСНОВНОЕ НАЗНАЧЕНИЕ РУКАВНЫХ ФИЛЬТРОВ В МОДУЛЬНОМ ПАНЕЛЬНОМ КОРПУСЕ С ПОПЕРЕЧНЫМИ ГАЗОХОДАМИ

Рукавные фильтры Базовый панельный модуль ФРИР-1000-БПМ-КС-П применяются для:

предотвращения выбросов пылевых частиц в атмосферу;
улавливания производимого продукта с возможностью возврата его в технологический цикл.

Конструкция фильтра предусматривает комбинированное расположение рукавов, что увеличивает площадь фильтрования при компактных габаритах. Пылевые воронки (бункеры) могут быть пирамидальными или щелевидными, подбираются в зависимости от характеристик пыли. Возможность добавления модулей и изменения длины рукавов позволяет масштабировать производительность фильтра.

ПРИНЦИП РАБОТЫ БАЗОВЫЙ ПАНЕЛЬНЫЙ МОДУЛЬ ФРИР-1000-БПМ-КС-П СО СТАНДАРТНОЙ КАМЕРОЙ ЧИСТОГО ГАЗА РУКАВНЫХ ФИЛЬТРОВ В МОДУЛЬНОМ ПАНЕЛЬНОМ КОРПУСЕ С ПОПЕРЕЧНЫМИ ГАЗОХОДАМИ

Фильтруемый газ поступает в модуль через поперечные газоходы, проходит через фильтровальные рукава, где осаждается пыль. Очистка рукавов осуществляется импульсной продувкой сжатым воздухом, поддерживающей их эксплуатационные характеристики. Система автоматизации управления позволяет производить регенерацию секций фильтра без остановки процесса аспирации.

Фильтровальные рукава выполнены из тканых материалов с различной плотностью и физико-техническими свойствами, устойчивы к агрессивным средам и гидролизу, могут иметь антистатическую обработку и специальные финишные покрытия. Длина рукавов и способы крепления подбираются под конкретные требования процесса.

УСЛОВИЯ ЭКСПЛУАТАЦИИ БАЗОВЫЙ ПАНЕЛЬНЫЙ МОДУЛЬ ФРИР-1000-БПМ-КС-П СО СТАНДАРТНОЙ КАМЕРОЙ ЧИСТОГО ГАЗА

Температура очищаемого газа: до 250 ˚С;
Электропитание: 220 В, 50 Гц или 380 В, 50 Гц;
Сжатый воздух: 5–6 бар, осушенный и очищенный от твердых примесей и масел, не ниже класса 5 по ГОСТ 17433-80;
Обслуживание: сверху фильтра без остановки системы, при многосекционной компоновке закрываются клапаны перед обслуживаемой секцией;
Расстояние до потолка при внутреннем размещении: не менее 2000 мм для замены рукавов и обслуживания;
Возврат продукта: отдельные секции позволяют сохранять разделение потоков для возвращения продукта в технологический цикл.

ОСНОВНЫЕ ПАРАМЕТРЫ БАЗОВЫЙ ПАНЕЛЬНЫЙ МОДУЛЬ ФРИР-1000-БПМ-КС-П СО СТАНДАРТНОЙ КАМЕРОЙ ЧИСТОГО ГАЗА РУКАВНЫХ ФИЛЬТРОВ В МОДУЛЬНОМ ПАНЕЛЬНОМ КОРПУСЕ С ПОПЕРЕЧНЫМИ ГАЗОХОДАМИ

	Базовый панельный модуль ФРИР-1000-БПМ-КС-П со стандартной камерой чистого газа
Производительность по очищаемому газу, м³/ч	696000
Площадь фильтрования, м²	1000
Удельная газовая нагрузка на фильтровальный материал, м³/(м²∙мин)	1,16
Разрежение в фильтре, Па, не более	6000
Гидравлическое сопротивление фильтра, Па, не более	2500
Концентрация пыли на входе фильтра, г/м³, не более	50
Концентрация пыли за фильтром, мг/м³, не более	20
Давление воздуха (газа) для регенерации, МПа, не менее	0,6
Расход воздуха (газа), м³/мин, не более	2
Количество рукавов фильтровальных, шт.	420
Длина рукава фильтровального, мм	6000
Диаметр наружный рукава фильтровального, мм	133
Масса фильтра, т	17,61
Масса корпуса фильтра, т	9,3
Масса камеры чистого газа, т
Масса механического оборудования, т	8,31

* Размеры уточняются при заказе

ЦЕНА И КУПИТЬ БАЗОВЫЙ ПАНЕЛЬНЫЙ МОДУЛЬ ФРИР-1000-БПМ-КС-П СО СТАНДАРТНОЙ КАМЕРОЙ ЧИСТОГО ГАЗА

На стоимость модуля влияют:

количество секций и рукавов;
тип пылевых воронок (пирамидальные или щелевидные);
длина фильтровальных рукавов;
наличие дополнительных опций: система обогрева клапанов, теплоизоляция корпуса, площадки обслуживания, силосное исполнение, подопорные конструкции.

Купить фильтр можно у производителя «Укрвентсистемы», что обеспечивает гарантию комплектующих, соответствие стандартам и возможность поставки опций под конкретные задачи. Производитель предоставляет сервисное обслуживание и консультации по выбору конфигурации фильтровального модуля.

Базовый панельный модуль ФРИР-1000-БПМ-КС-П со стандартной камерой чистого газа представляет собой надежный промышленный рукавный фильтр с поперечными газоходами. Конструкция обеспечивает высокую эффективность очистки газов и технологических выбросов, долговечность фильтровальных элементов и возможность модульной конфигурации под конкретные производственные требования. Использование фильтровального модуля позволяет минимизировать потери продукта, соблюдать нормативы по выбросам и поддерживать стабильность технологического процесса.
