ФРИР-11500 С ШАТРОМ РУКАВНЫЕ ФИЛЬТРЫ В ПРЯМОУГОЛЬНОМ КОРПУСЕ С ОДНИМ ЦЕНТРАЛЬНЫМ ГАЗОХОДОМ: КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ И ПРИМЕНЕНИЕ

ФРИР-11500 с шатром представляет собой рукавный фильтр в прямоугольном корпусе с одним центральным газоходом, предназначенный для высокоэффективной очистки технологических газов и воздуха от пылей в промышленности. Аппарат относится к категории сухих фильтров, обеспечивающих чистоту газового потока более 99% и концентрацию пыли на выходе не выше 10 мг/м³. Конструкция фильтров учитывает требования компактности, технологической надежности и удобства обслуживания, что делает их оптимальным решением для современных производственных процессов.

ОСНОВНОЕ НАЗНАЧЕНИЕ РУКАВНЫХ ФИЛЬТРОВ В ПРЯМОУГОЛЬНОМ КОРПУСЕ С ОДНИМ ЦЕНТРАЛЬНЫМ ГАЗОХОДОМ

Основная функция ФРИР-11500 С ШАТРОМ — очистка газов от твердых частиц с использованием фильтровальных рукавов из специальных тканых материалов. Фильтр обеспечивает:

снижение выбросов пыли в атмосферу;
возврат улавливаемого продукта в производственный процесс;
поддержание постоянной эффективности очистки благодаря импульсной регенерации рукавов.

Конструкция прямоугольного корпуса с одним центральным газоходом позволяет размещать газоходы между рядами секций, что сокращает затраты на металл и уменьшает трудоемкость сборки.

ПРИМЕНЕНИЕ ФРИР-11500 С ШАТРОМ РУКАВНЫХ ФИЛЬТРОВ В ПРЯМОУГОЛЬНОМ КОРПУСЕ

Фильтры ФРИР-11500 с шатром применяются в различных промышленных отраслях, включая:

химическую и фармацевтическую промышленность;
металлургические и горнодобывающие производства;
деревообрабатывающую и цементную отрасли;
предприятия с аспирационными системами и технологическими газами.

Фильтры обеспечивают высокую эффективность очистки газов, долговечность эксплуатации и минимальные затраты на техническое обслуживание.

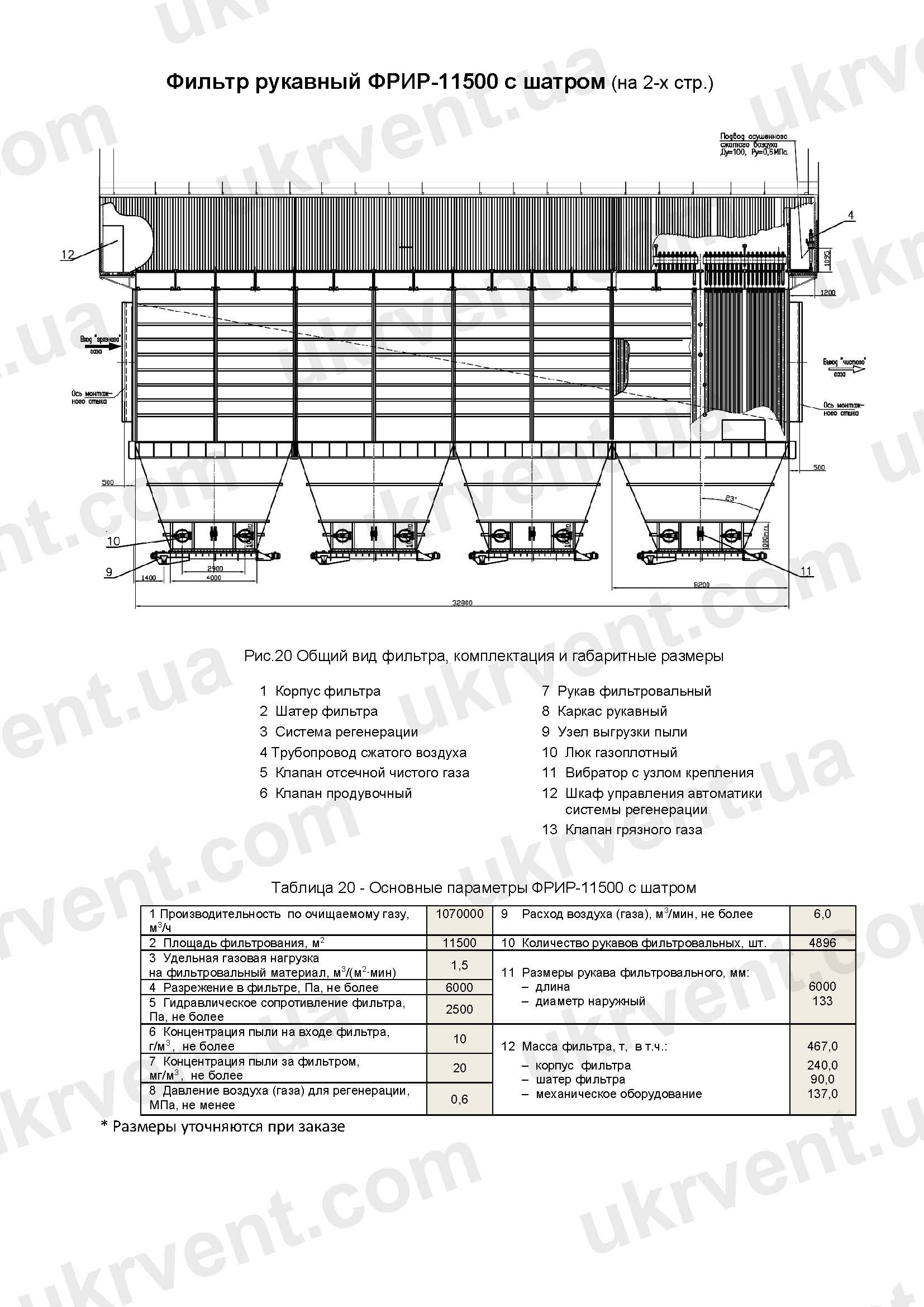

ПАРАМЕТРЫ ФРИР-11500 С ШАТРОМ РУКАВНОГО ФИЛЬТРА В ПРЯМОУГОЛЬНОМ КОРПУСЕ С ОДНИМ ЦЕНТРАЛЬНЫМ ГАЗОХОДОМ

	ФРИР-11500 с шатром
Производительность по очищаемому газу, м³/ч	1070000
Площадь фильтрования, м²	11500
Удельная газовая нагрузка на фильтровальный материал, м³/(м²∙мин)	1,5
Разрежение в фильтре, Па, не более	6000
Гидравлическое сопротивление фильтра, Па, не более	2500
Концентрация пыли на входе фильтра, г/м³, не более	10
Концентрация пыли за фильтром, мг/м³, не более	20
Давление воздуха (газа) для регенерации, МПа, не менее	0,6
Расход воздуха (газа), м³/мин, не более	6
Количество рукавов фильтровальных, шт.	4896
Длина рукава фильтровального, мм	6000
Диаметр наружный рукава фильтровального, мм	133
Масса фильтра, т	467
Масса корпуса фильтра, т	240
Масса шатер фильтра, т	90
Масса механического оборудования, т	137

* Размеры уточняются при заказе

УСЛОВИЯ ЭКСПЛУАТАЦИИ ФРИР-11500 С ШАТРОМ

ФРИР-11500 с шатром рассчитаны на работу при:

давлении или разрежении менее 0,02 МПа;
температуре очищаемого потока до 250 °C;
использовании электроэнергии 220 В или 380 В, 50 Гц;
подаче сжатого осушенного воздуха 5–6 бар, очищенного от твердых примесей и масла, не ниже 5 класса по ГОСТ 17433-80.

Конструкция фильтровальных рукавов и бункеров учитывает свойства пыли, что позволяет эффективно выгружать осадок без зависаний и снижать затраты на металл.

ПРИНЦИП РАБОТЫ ФРИР-11500 С ШАТРОМ РУКАВНЫХ ФИЛЬТРОВ В ПРЯМОУГОЛЬНОМ КОРПУСЕ С ОДНИМ ЦЕНТРАЛЬНЫМ ГАЗОХОДОМ

Рабочий процесс включает:

Поступление запыленного газа в центральный газоход между рядами секций.
Прохождение газа через фильтровальные рукава на жестком проволочном каркасе, где частицы пыли задерживаются на поверхности ткани.
Очистка фильтровальных рукавов импульсной продувкой сжатым воздухом для поддержания производительности.
Сбор осадка в пирамидальных или щелевых бункерах с углом наклона 60°, далее перемещение съемным винтовым конвейером к разгрузочному отверстию.
Монтажные люки с круглыми крышками диаметром 600 мм обеспечивают удобный доступ для технического обслуживания и инспекции.

Эта схема работы гарантирует поддержание заданной чистоты газа и стабильную производительность фильтра.

ЦЕНА И КУПИТЬ ФРИР-11500 С ШАТРОМ

Стоимость ФРИР-11500 с шатром определяется:

типом и количеством фильтровальных рукавов;
материалом корпуса и бункера;
оснащением дополнительными узлами для регенерации и выгрузки пыли;
спецификой требований к процессу и производственной среде.

У производителя «Укрвентсистемы» можно приобрести фильтры с полным комплектом монтажных элементов, винтовыми конвейерами, фильтрующими рукавами различной длины и физико-технических характеристик, что позволяет адаптировать оборудование под конкретные технологические задачи.

ФРИР-11500 с шатром рукавные фильтры в прямоугольном корпусе с одним центральным газоходом представляют собой высокоэффективное, надежное и долговечное оборудование для очистки промышленных газов. Конструкция обеспечивает компактность, удобство обслуживания, высокую степень фильтрации и возможность адаптации под разные производственные процессы. Применение современных фильтровальных материалов и импульсная регенерация рукавов гарантируют стабильную эффективность очистки и возврат улавливаемого продукта в технологический цикл.
