ФРИР-200 РУКАВНЫЕ ФИЛЬТРЫ В ПРЯМОУГОЛЬНОМ КОРПУСЕ С ОДНОСТОРОННИМИ БОКОВЫМИ ГАЗОХОДАМИ ПРОИЗВОДСТВА «УКРВЕНТСИСТЕМЫ» — ТЕХНИЧЕСКОЕ ОПИСАНИЕ И ПАРАМЕТРЫ

ФРИР рукавные фильтры в прямоугольном корпусе с односторонними боковыми газоходами

ФРИР-200 — это промышленное фильтрующее оборудование, предназначенное для очистки технологических газов и воздуха от пылевых частиц различной дисперсности. Фильтры относятся к группе рукавных пылеуловителей «сухого типа» и обеспечивают высокую степень очистки — более 99%. Оборудование производится компанией «Укрвентсистемы» и рассчитано на работу в условиях давления или разрежения до 0,02 МПа.

ОСНОВНОЕ НАЗНАЧЕНИЕ РУКАВНЫХ ФИЛЬТРОВ В ПРЯМОУГОЛЬНОМ КОРПУСЕ С ОДНОСТОРОННИМИ БОКОВЫМИ ГАЗОХОДАМИ

Фильтры ФРИР-200 предназначены для:

предотвращения выбросов пылевых частиц в атмосферу;
улавливания технологического продукта с последующим возвращением в производственный процесс;
очистки аспирационных потоков на производстве;
обеспечения стабильной работы технологических линий при высоких концентрациях пыли.

Конструкция фильтров позволяет размещать газоходы грязного и очищенного газа между рядами секций, что повышает компактность установки и снижает расход металла на изготовление корпуса.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ФРИР-200

Давление или разрежение: менее 0,02 МПа;
Температура очищаемого потока: до 250 °С;
Электропитание: 220В/50Гц или 380В/50Гц;
Сжатый осушенный воздух: 5–6 бар, очищенный от твердых примесей и масел, класс не ниже 5 по ГОСТ 17433-80;
Монтаж: корпуса собираются на болтах и/или свариваются из отдельных панелей на месте установки;
Тип бункера: пирамидальный или щелевой, угол наклона стенок 60°;
Доступ внутрь корпуса обеспечивается монтажными люками с круглыми крышками диаметром 600 мм.

ПРИНЦИП РАБОТЫ ФРИР-200 РУКАВНЫХ ФИЛЬТРОВ В ПРЯМОУГОЛЬНОМ КОРПУСЕ С ОДНОСТОРОННИМИ БОКОВЫМИ ГАЗОХОДАМИ

Фильтры ФРИР-200 используют фильтрующие рукава на жестком каркасе. Процесс очистки происходит следующим образом:

Запыленный газ подается через боковые газоходы в фильтр;
Пыль оседает на внутренней поверхности фильтровальных рукавов;
Очищенный газ выводится из фильтра через противоположные газоходы;
Рукава регенерируются импульсной продувкой сжатым воздухом, что обеспечивает восстановление фильтрующих свойств без остановки процесса.

Фильтровальные материалы имеют антистатические свойства, химически стойкие пропитки и обработку поверхности, что увеличивает долговечность и эффективность фильтрации.

ПРИМЕНЕНИЕ ФРИР-200 РУКАВНЫХ ФИЛЬТРОВ В ПРЯМОУГОЛЬНОМ КОРПУСЕ

Фильтры применяются в промышленности для:

металлургических и химических производств;
деревообрабатывающей и пищевой отраслей;
цементных и строительных предприятий;
предприятий по производству минеральных и сыпучих материалов.

Использование ФРИР-200 позволяет снизить потери продукта и обеспечить соответствие санитарным нормам по выбросам пыли.

ПРЕИМУЩЕСТВА ФИЛЬТРОВ ФРИР-200

Высокая степень очистки газа — более 99%;
Компактная конструкция благодаря двухрядному расположению секций;
Экономичность: снижены затраты металла и трудоемкость сборки;
Надежность: прочные корпуса и устойчивость к коррозии;
Универсальность: возможность работы с различными типами пыли и температурными режимами;
Простота обслуживания: доступ через монтажные люки, удобная замена рукавов;
Эффективная регенерация фильтровальных рукавов импульсным воздухом.

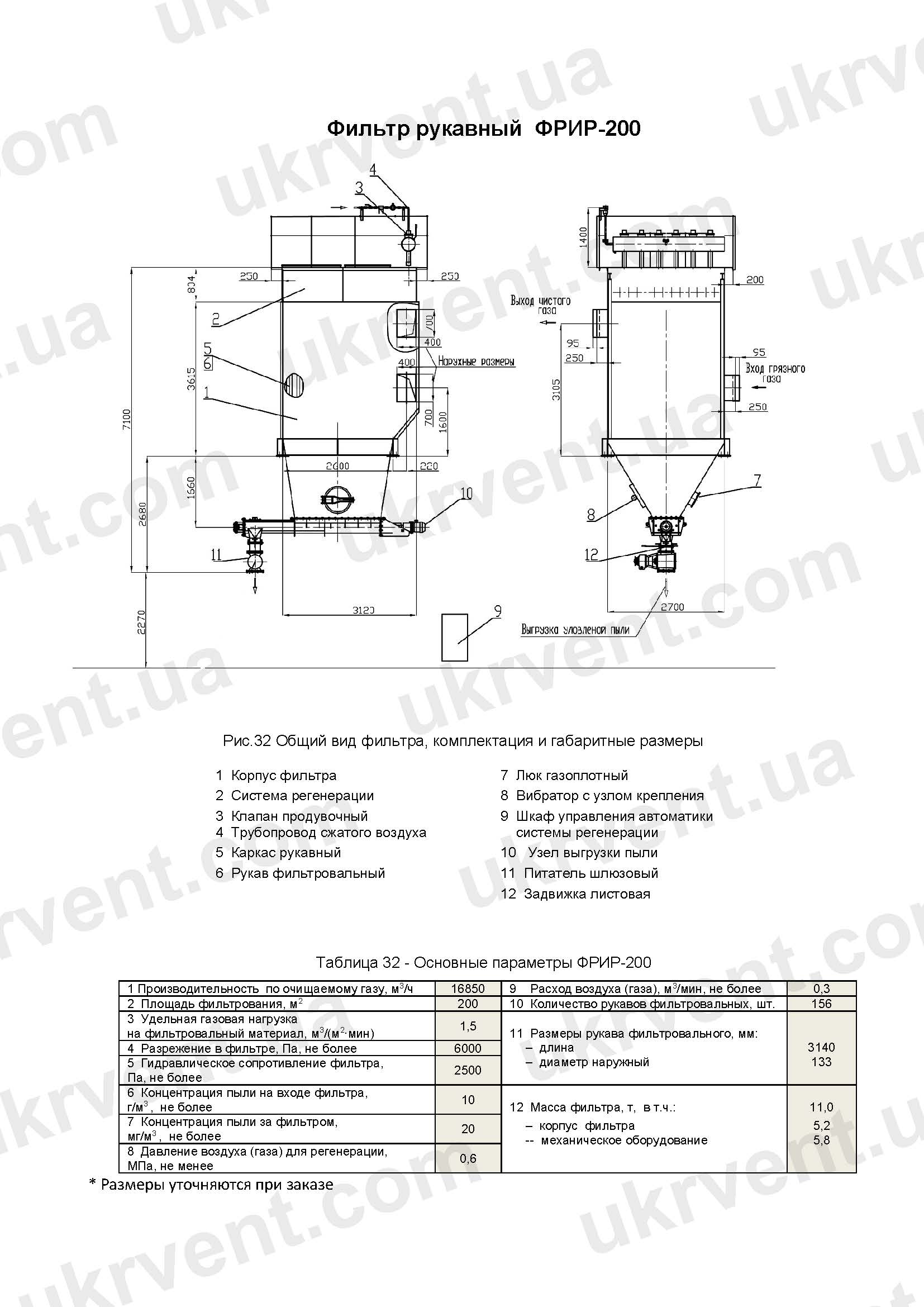

ПАРАМЕТРЫ ФРИР-200 РУКАВНОГО ФИЛЬТРА В ПРЯМОУГОЛЬНОМ КОРПУСЕ С ОДНОСТОРОННИМИ БОКОВЫМИ ГАЗОХОДАМИ

	ФРИР-200
Производительность по очищаемому газу, м³/ч	16850
Площадь фильтрования, м²	200
Удельная газовая нагрузка на фильтровальный материал, м³/(м²∙мин)	1,5
Разрежение в фильтре, Па, не более	6000
Гидравлическое сопротивление фильтра, Па, не более	2500
Концентрация пыли на входе фильтра, г/м³, не более	10
Концентрация пыли за фильтром, мг/м³, не более	20
Давление воздуха (газа) для регенерации, МПа, не менее	0,6
Расход воздуха (газа), м³/мин, не более	0,3
Количество рукавов фильтровальных, шт.	156
Длина рукава фильтровального, мм	3140
Диаметр наружный рукава фильтровального, мм	133
Масса фильтра, т	11
Масса корпуса фильтра, т	5,2
Масса конструкции опорной, т
Масса механического оборудования, т	5,8

* Размеры уточняются при заказе

ЦЕНА И КУПИТЬ ФРИР-200

На стоимость фильтра влияют следующие параметры:

тип и длина фильтровальных рукавов;
материал корпуса и бункера;
комплектация (щелевой или пирамидальный бункер, винтовой конвейер для пыли);
способ монтажа (сварка или сборка на болтах);
дополнительные опции по обслуживанию и контролю процесса.

Компания «Укрвентсистемы» реализует ФРИР-200 напрямую, предоставляя полную комплектацию оборудования, включая фильтровальные рукава, бункеры, конвейеры и аксессуары для подключения сжатого воздуха.

ФРИР-200 рукавные фильтры в прямоугольном корпусе с односторонними боковыми газоходами производства «Укрвентсистемы» представляют собой надежное решение для очистки промышленных газов и аспирационных потоков. Конструкция фильтров обеспечивает высокую степень очистки, долговечность и простоту эксплуатации, позволяя минимизировать затраты на производство и обслуживание. Их применение обеспечивает соблюдение нормативных требований по выбросам пыли и возвращение продукта в технологический процесс, что делает оборудование эффективным и экономически оправданным для предприятий различных отраслей.
