ФРИР-2000 (500×4)-БПМ-КС-П: РУКАВНЫЕ ФИЛЬТРЫ В МОДУЛЬНОМ ПАНЕЛЬНОМ КОРПУСЕ С КОЛЛЕКТОРНЫМИ ГАЗОХОДАМИ ПРОИЗВОДСТВА «УКРВЕНТСИСТЕМЫ»

Каталог

ФРИР-2000 (500×4)-БПМ-КС-П представляет собой рукавный фильтр в модульном панельном корпусе с коллекторными газоходами, предназначенный для промышленной очистки газов и аспирационного воздуха. Конструкция основана на базовых панельных модулях с камерой чистого газа стандартного размера и комплектуется системой импульсной регенерации фильтровальных рукавов. Оборудование ориентировано на высокую эффективность удаления пыли и устойчивую работу в условиях длительной эксплуатации.

ОСНОВНОЕ НАЗНАЧЕНИЕ РУКАВНЫХ ФИЛЬТРОВ В МОДУЛЬНОМ ПАНЕЛЬНОМ КОРПУСЕ С КОЛЛЕКТОРНЫМИ ГАЗОХОДАМИ

Рукавные фильтры данного типа предназначены для очистки технологических потоков от пыли сухим методом с использованием фильтровальной ткани на каркасах. Модульная панельная конструкция обеспечивает возможность масштабирования производительности за счёт увеличения числа модулей и длины рукавов. Фильтры характеризуются высокой степенью очистки — более 99 %, с запылённостью газа на выходе не выше 10 мг/м³. Коллекторные газоходы обеспечивают равномерное распределение потока между секциями и стабильные гидродинамические условия.

ПРИМЕНЕНИЕ ФРИР-2000 (500×4)-БПМ-КС-П РУКАВНЫХ ФИЛЬТРОВ В ПРЯМОУГОЛЬНОМ КОРПУСЕ

Оборудование применяется для предотвращения выбросов пыли в атмосферу и для возврата уловленного продукта обратно в технологический процесс. Фильтры используются в различных производственных схемах благодаря прямоугольному корпусу, допускающему плотное размещение рукавов. Подключение нескольких технологических линий к изолированным фильтровальным секциям позволяет получать раздельный осадок в бункерах, что упрощает повторное использование продукта.

ПРИНЦИП РАБОТЫ ФРИР-2000 (500×4)-БПМ-КС-П РУКАВНЫХ ФИЛЬТРОВ В МОДУЛЬНОМ ПАНЕЛЬНОМ КОРПУСЕ С КОЛЛЕКТОРНЫМИ ГАЗОХОДАМИ

Пылегазовый поток подаётся в корпус фильтра, проходит через фильтровальные рукава и очищенным направляется в камеру чистого газа. Осевшая пыль на поверхности фильтрующего материала периодически удаляется импульсами сжатого воздуха, формируемыми клапанами импортного производства. Регенерация обеспечивает стабильное сопротивление фильтра и продлевает срок службы рукавов. Обслуживание выполняется сверху через съёмные крышки, без остановки аспирационной системы при многосекционной конфигурации.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ФРИР-2000 (500×4)-БПМ-КС-П

Условия работы включают:

рабочую температуру очищаемого потока до 250 °С;
применение гладких рукавов на металлических каркасах;
использование сжатого осушенного воздуха 5–6 бар (очищенного от примесей по 5 классу ГОСТ 17433-80);
питание электрооборудования 220 В или 380 В (50 Гц);
требование к монтажу внутри помещений с обеспечением расстояния не менее 2000 мм между крышками и потолком для обслуживания.

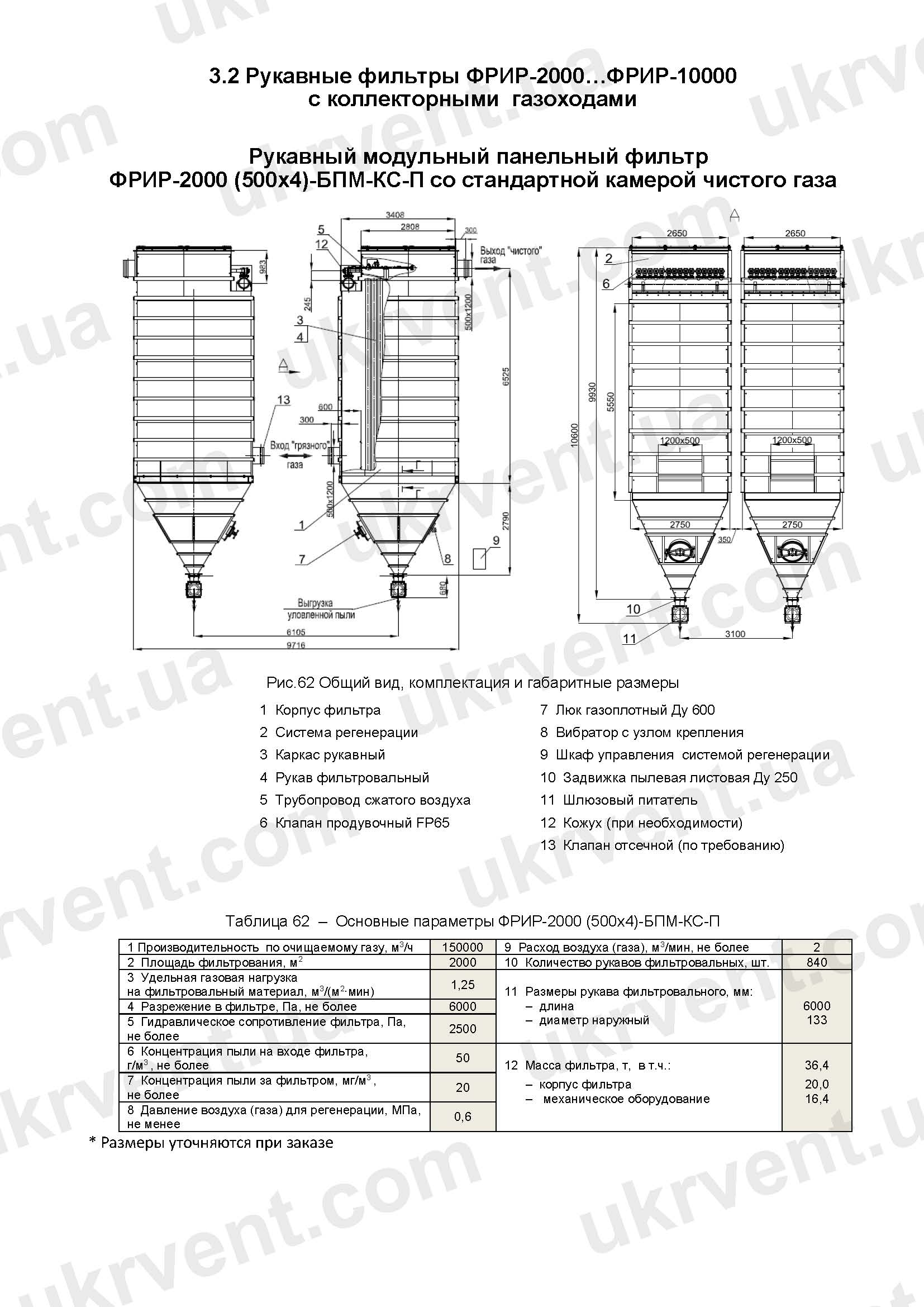

ОСНОВНЫЕ ПАРАМЕТРЫ РУКАВНЫЙ МОДУЛЬНЫЙ ПАНЕЛЬНЫЙ ФИЛЬТР ФРИР-2000 (500×4)-БПМ-КC-П СО СТАНДАРТНОЙ КАМЕРОЙ ЧИСТОГО ГАЗА

	Рукавный модульный панельный фильтр ФРИР-2000 (500х4)-БПМ-КC-П со стандартной камерой чистого газа
Производительность по очищаемому газу, м³/ч	150000
Площадь фильтрования, м²	2000
Удельная газовая нагрузка на фильтровальный материал, м³/(м²∙мин)	1,25
Разрежение в фильтре, Па, не более	6000
Гидравлическое сопротивление фильтра, Па, не более	2500
Концентрация пыли на входе фильтра, г/м³, не более	50
Концентрация пыли за фильтром, мг/м³, не более	20
Давление воздуха (газа) для регенерации, МПа, не менее	0,6
Расход воздуха (газа), м³/мин, не более	2
Количество рукавов фильтровальных, шт.	840
Длина рукава фильтровального, мм	6000
Диаметр наружный рукава фильтровального, мм	133
Масса фильтра, т	36,4
Масса корпуса фильтра, т	20
Масса камеры чистого газа, т
Масса механического оборудования, т	16,4
Масса газоходов с подопорной конструкцией, т

* Размеры уточняются при заказе

ПРЕИМУЩЕСТВА ФИЛЬТРОВ ФРИР-2000 (500×4)-БПМ-КС-П

Фильтры производства «Укрвентсистемы» имеют ряд конструктивных особенностей:

модульная компоновка, позволяющая точно подбирать производительность;
комбинированное расположение рукавов для увеличения фильтрующей площади при сохранении компактности корпуса;
длительный ресурс импульсных клапанов благодаря импортной элементной базе;
верхнее обслуживание, исключающее остановку процесса;
съёмные крышки для контроля камеры чистого газа и быстрой замены рукавов;
возможность выбора формы бункера (пирамидальная или щелевая) по типу пыли;
наличие опций: теплоизоляция, обогрев клапанов, площадки обслуживания, силосное исполнение, подопорные конструкции.

ЦЕНА И КУПИТЬ ФРИР-2000 (500×4)-БПМ-КС-П

Стоимость оборудования определяется конфигурацией базового панельного модуля, количеством секций, длиной фильтровальных рукавов, исполнением бункера, набором опций и требуемыми эксплуатационными условиями. У производителя «Укрвентсистемы» можно приобрести фильтровальные модули, бункеры, шлюзовые питатели, пылевые задвижки, системы автоматики регенерации и дополнительные конструктивные элементы. Подбор комплектации выполняется под конкретные технологические параметры, что обеспечивает оптимальную интеграцию оборудования в существующую систему аспирации.

ФРИР-2000 (500×4)-БПМ-КС-П является промышленным рукавным фильтром, ориентированным на надёжную очистку газов в условиях переменной нагрузки и длительной эксплуатации. Модульная конструкция, импульсная регенерация и возможность расширения функциональности делают оборудование подходящим для широкого спектра производственных задач, связанных с обеспыливанием и возвратом продукта в технологический цикл.
