ФРИР-4200 C ШАТРОМ РУКАВНЫЕ ФИЛЬТРЫ В ПРЯМОУГОЛЬНОМ КОРПУСЕ С ОДНИМ ЦЕНТРАЛЬНЫМ ГАЗОХОДОМ: ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПРИМЕНЕНИЕ

ФРИР-4200 c шатром — это рукавные фильтры в прямоугольном корпусе с одним центральным газоходом, предназначенные для высокоэффективной очистки технологических газов и воздуха от пылей. Оборудование производства «Укрвентсистемы» сочетает компактность конструкции с долговечностью и надежностью в эксплуатации. Данный тип фильтров относится к сухим пылеуловителям с импульсной регенерацией фильтровальных рукавов, обеспечивая чистоту газа на выходе выше 99%, а запыленность не более 10 мг/м³.

ОСНОВНОЕ НАЗНАЧЕНИЕ РУКАВНЫХ ФИЛЬТРОВ В ПРЯМОУГОЛЬНОМ КОРПУСЕ С ОДНИМ ЦЕНТРАЛЬНЫМ ГАЗОХОДОМ

ФРИР-4200 c шатром предназначен для:

Очистки технологических газов и воздуха от пылей в промышленных процессах;
Предотвращения выбросов производственных загрязнений в атмосферу;
Улавливания производимого продукта с последующим возвратом в технологический процесс.

Конструкция фильтров обеспечивает компактность и снижает затраты металла и трудоемкость изготовления за счет прямоугольного секционного корпуса и центрального газохода.

ПРИМЕНЕНИЕ ФРИР-4200 C ШАТРОМ РУКАВНЫХ ФИЛЬТРОВ В ПРЯМОУГОЛЬНОМ КОРПУСЕ

Фильтры применяются в различных отраслях промышленности, включая химическую, пищевую, металлургическую и деревообрабатывающую. Основное назначение — эффективная очистка воздуха и технологических газов с минимальными эксплуатационными затратами.

С помощью фильтровальных рукавов достигается высокая степень очистки, при этом сохраняются свойства пылеулавливаемого продукта. Разнообразие фильтровальных материалов позволяет адаптировать фильтр под конкретные температурные и химические условия производства.

УСЛОВИЯ ЭКСПЛУАТАЦИИ ФРИР-4200 C ШАТРОМ

Рабочее давление или разрежение: менее 0,02 МПа;
Рабочая температура очищаемого потока: до 250˚С;
Энергетические ресурсы: электроэнергия 220В/380В, 50 Гц;
Сжатый осушенный воздух для импульсной регенерации: 5–6 бар, очищенный от твердых примесей и масел;
Конструктивные элементы: монтажные люки диаметром 600 мм, пирамидальные или щелевые бункеры с углом наклона стенок 60°, съемный винтовой конвейер в нижней части бункера.

ПРИНЦИП РАБОТЫ ФРИР-4200 C ШАТРОМ РУКАВНЫХ ФИЛЬТРОВ В ПРЯМОУГОЛЬНОМ КОРПУСЕ С ОДНИМ ЦЕНТРАЛЬНЫМ ГАЗОХОДОМ

Газ с пылью поступает в фильтр через центральный газоход. Под действием силы тяжести и потока газа крупные частицы оседают в бункере, а оставшиеся — задерживаются на поверхности фильтровальных рукавов. Гладкие круглые рукава на жестком проволочном каркасе позволяют равномерно распределять поток и предотвращают деформацию.

Импульсная регенерация сжатым воздухом периодически очищает поверхность рукавов, восстанавливая их фильтрующие свойства без остановки работы аппарата. Щелевые или пирамидальные бункеры обеспечивают надежную выгрузку пыли через съемный конвейер, предотвращая зависание частиц.

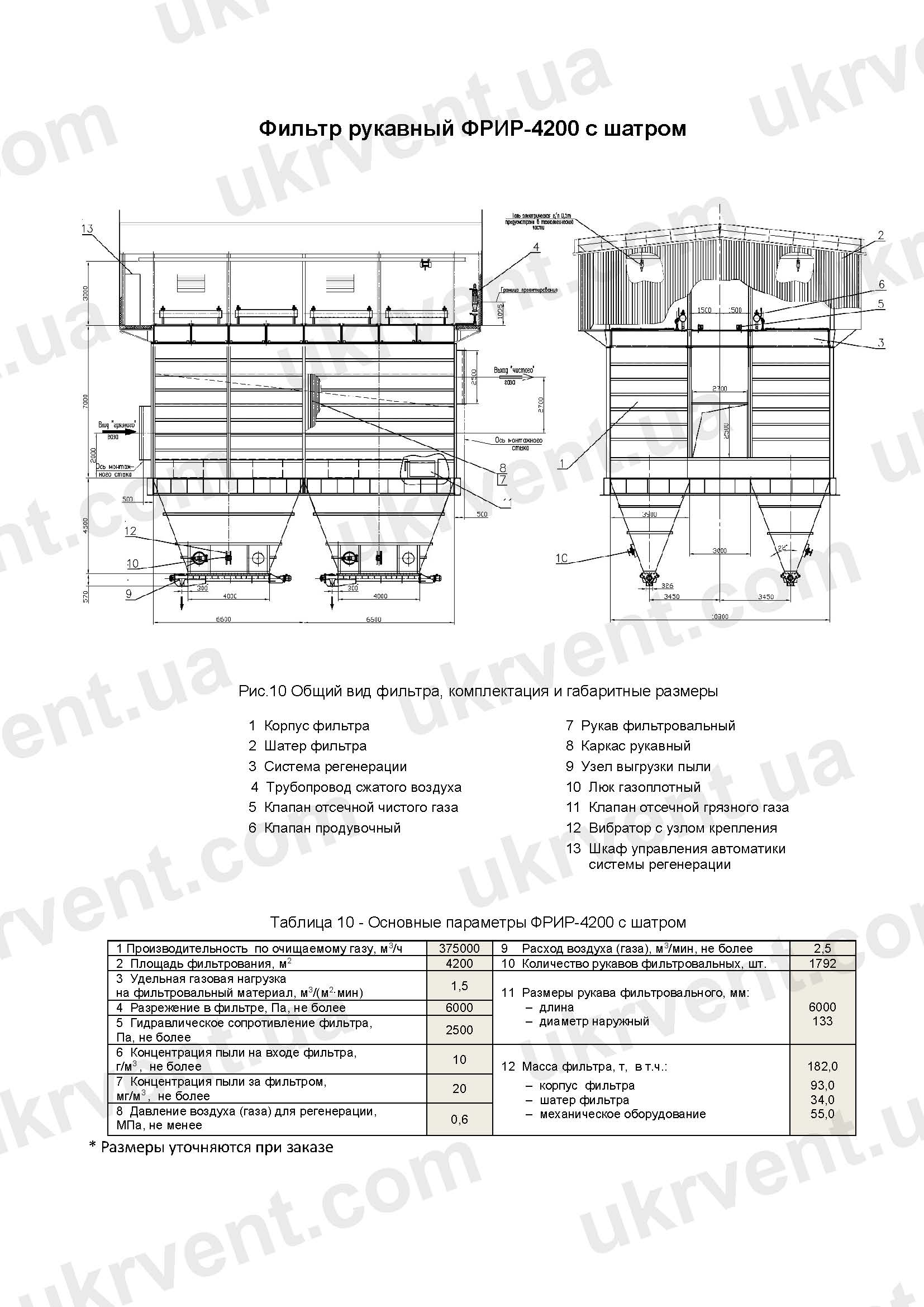

ПАРАМЕТРЫ ФРИР-4200 C ШАТРОМ РУКАВНОГО ФИЛЬТРА В ПРЯМОУГОЛЬНОМ КОРПУСЕ С ОДНИМ ЦЕНТРАЛЬНЫМ ГАЗОХОДОМ

	ФРИР-4200 c шатром
Производительность по очищаемому газу, м³/ч	375000
Площадь фильтрования, м²	4200
Удельная газовая нагрузка на фильтровальный материал, м³/(м²∙мин)	1,5
Разрежение в фильтре, Па, не более	6000
Гидравлическое сопротивление фильтра, Па, не более	2500
Концентрация пыли на входе фильтра, г/м³, не более	10
Концентрация пыли за фильтром, мг/м³, не более	20
Давление воздуха (газа) для регенерации, МПа, не менее	0,6
Расход воздуха (газа), м³/мин, не более	2,5
Количество рукавов фильтровальных, шт.	1792
Длина рукава фильтровального, мм	6000
Диаметр наружный рукава фильтровального, мм	133
Масса фильтра, т	182
Масса корпуса фильтра, т	93
Масса шатер фильтра, т	34
Масса механического оборудования, т	55

* Размеры уточняются при заказе

ЦЕНА И КУПИТЬ ФРИР-4200 C ШАТРОМ

На цену фильтра влияют:

Конфигурация корпуса и количество секций;
Тип бункера (щелевой или пирамидальный);
Длина и количество фильтровальных рукавов;
Выбор фильтровального материала и его технические характеристики;
Дополнительные опции, включая монтажные элементы и системы автоматической регенерации.

У «Укрвентсистемы» доступна покупка полного комплекта оборудования с гарантией качества, включая фильтры, секционные корпуса, бункеры и системы управления импульсной регенерацией. Производитель обеспечивает сборку на месте или сварку блоков по требованию клиента.

ФРИР-4200 c шатром рукавные фильтры в прямоугольном корпусе с одним центральным газоходом представляют собой высокоэффективное решение для промышленной очистки газов и воздуха. Компактная конструкция, надежность в работе, возможность адаптации к различным условиям эксплуатации и простота обслуживания делают их универсальным инструментом для предприятий с повышенными требованиями к чистоте технологических выбросов.
