БАЗОВЫЙ ПАНЕЛЬНЫЙ МОДУЛЬ ФРИР-550-БПМ-КВ-П С ВЫСОКОЙ КАМЕРОЙ ЧИСТОГО ГАЗА: РУКАВНЫЕ ФИЛЬТРЫ В МОДУЛЬНОМ ПАНЕЛЬНОМ КОРПУСЕ С ПОПЕРЕЧНЫМИ ГАЗОХОДАМИ

Каталог

Базовый панельный модуль ФРИР-550-БПМ-КВ-П с высокой камерой чистого газа представляет собой комплексное инженерное решение для очистки технологических газов и воздуха от пыли и мелких твердых частиц. Модуль оснащен рукавными фильтрами в модульном панельном корпусе с поперечными газоходами, что обеспечивает высокую плотность фильтрующих элементов и эффективное использование площади корпуса. Данный фильтр применяется в промышленных процессах с различной запыленностью, обеспечивая чистоту газа на выходе более 99% при запыленности не выше 10 мг/м³.

ОСНОВНОЕ НАЗНАЧЕНИЕ РУКАВНЫХ ФИЛЬТРОВ В МОДУЛЬНОМ ПАНЕЛЬНОМ КОРПУСЕ С ПОПЕРЕЧНЫМИ ГАЗОХОДАМИ

Рукавные фильтры Базового панельного модуля ФРИР-550-БПМ-КВ-П предназначены для:

Предотвращения выбросов пыли и мелких частиц в атмосферу.
Улавливания продукта технологического процесса с последующим возвратом в производство.

Фильтры состоят из модульных панелей двух типов: стандартные камеры чистого газа с крышками для внутренней установки и высокие камеры чистого газа без крышек для наружного применения. Пылевые бункеры выполняются пирамидальной или щелевидной формы в зависимости от характеристик уловленной пыли. Секционное расположение рукавов позволяет компактно разместить фильтровальные элементы, увеличивая площадь фильтрации без увеличения габаритов корпуса.

ПРИНЦИП РАБОТЫ БАЗОВЫЙ ПАНЕЛЬНЫЙ МОДУЛЬ ФРИР-550-БПМ-КВ-П С ВЫСОКОЙ КАМЕРОЙ ЧИСТОГО ГАЗА РУКАВНЫХ ФИЛЬТРОВ В МОДУЛЬНОМ ПАНЕЛЬНОМ КОРПУСЕ С ПОПЕРЕЧНЫМИ ГАЗОХОДАМИ

Очистка газа осуществляется следующим образом: загрязненный поток поступает через поперечные газоходы корпуса, проходя через фильтровальные рукава. Частицы осаждаются на ткани рукавов, очищенный газ направляется в камеру чистого воздуха. Регулярная регенерация фильтровальных элементов осуществляется импульсной продувкой сжатым воздухом, что позволяет поддерживать стабильную пропускную способность и эффективность фильтрации.

Фильтровальные рукава имеют тканую основу с различной плотностью и обработкой поверхности для повышения химической стойкости и гидролизной устойчивости. Длина и способ крепления рукавов варьируются в зависимости от технологических требований. Сервисное обслуживание производится сверху без остановки аспирационной системы путем изоляции обслуживаемой секции клапанами.

ОСНОВНЫЕ ПАРАМЕТРЫ БАЗОВЫЙ ПАНЕЛЬНЫЙ МОДУЛЬ ФРИР-550-БПМ-КВ-П С ВЫСОКОЙ КАМЕРОЙ ЧИСТОГО ГАЗА РУКАВНЫХ ФИЛЬТРОВ В МОДУЛЬНОМ ПАНЕЛЬНОМ КОРПУСЕ С ПОПЕРЕЧНЫМИ ГАЗОХОДАМИ

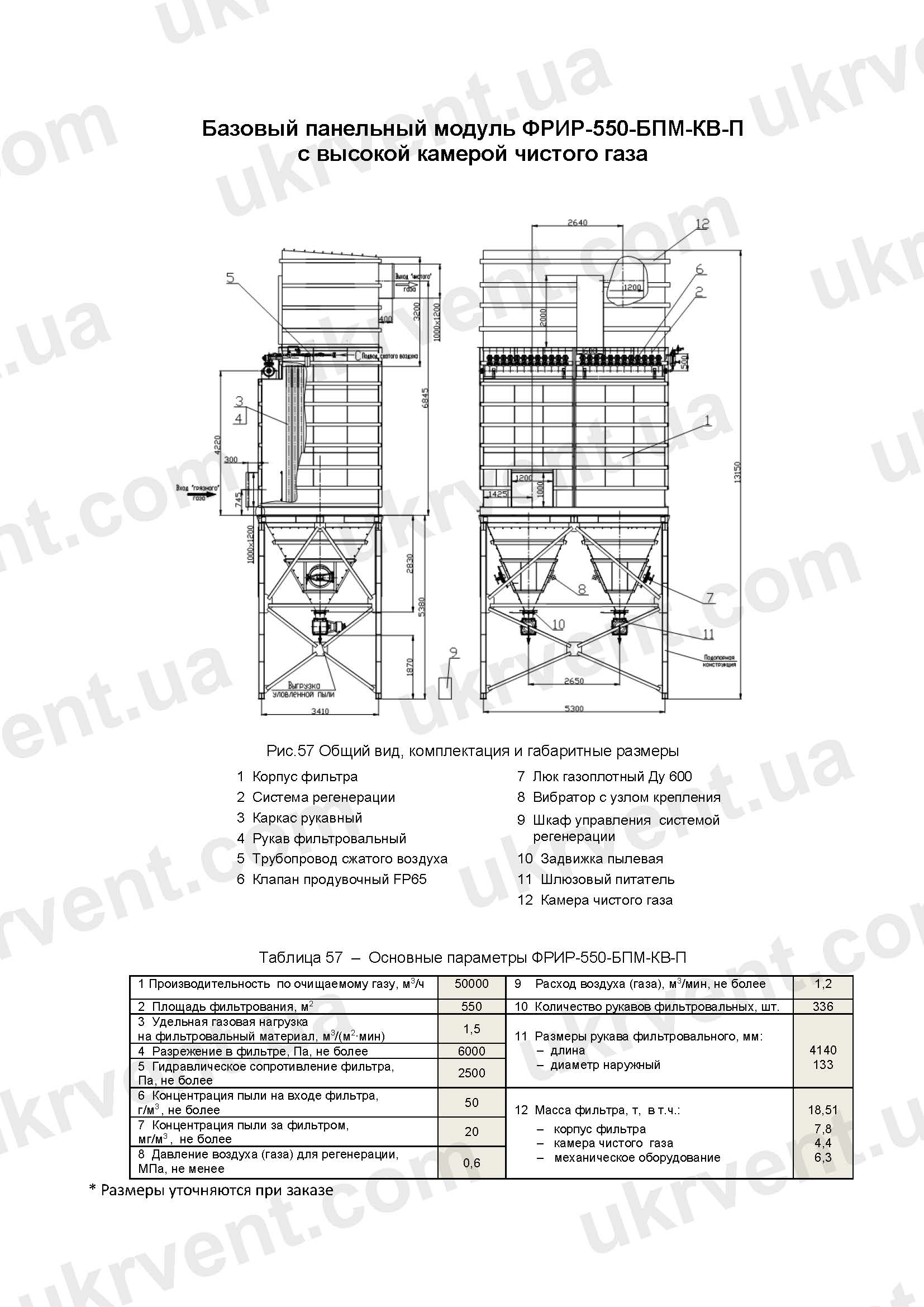

	Базовый панельный модуль ФРИР-550-БПМ-КВ-П с высокой камерой чистого газа
Производительность по очищаемому газу, м³/ч	50000
Площадь фильтрования, м²	550
Удельная газовая нагрузка на фильтровальный материал, м³/(м²∙мин)	1,5
Разрежение в фильтре, Па, не более	6000
Гидравлическое сопротивление фильтра, Па, не более	2500
Концентрация пыли на входе фильтра, г/м³, не более	50
Концентрация пыли за фильтром, мг/м³, не более	20
Давление воздуха (газа) для регенерации, МПа, не менее	0,6
Расход воздуха (газа), м³/мин, не более	1,2
Количество рукавов фильтровальных, шт.	336
Длина рукава фильтровального, мм	4140
Диаметр наружный рукава фильтровального, мм	133
Масса фильтра, т	18,51
Масса корпуса фильтра, т	7,8
Масса камеры чистого газа, т	4,4
Масса механического оборудования, т	6,3

* Размеры уточняются при заказе

УСЛОВИЯ ЭКСПЛУАТАЦИИ БАЗОВЫЙ ПАНЕЛЬНЫЙ МОДУЛЬ ФРИР-550-БПМ-КВ-П С ВЫСОКОЙ КАМЕРОЙ ЧИСТОГО ГАЗА

Температура рабочей среды: до 250°C
Электропитание: 220 В / 50 Гц или 380 В / 50 Гц
Сжатый воздух: 5–6 бар, осушенный, очищенный от масла и твердых примесей, класс не ниже 5 по ГОСТ 17433-80
Доступ для обслуживания: расстояние от крышек до потолка не менее 2000 мм для внутренней установки
Режим эксплуатации: непрерывный, допускается секционное отключение для обслуживания без остановки системы

Дополнительно могут быть установлены опции: система обогрева клапанов, теплоизоляция корпуса, площадки обслуживания, силосное исполнение, подопорные конструкции и другие индивидуальные решения по требованию заказчика.

ЦЕНА И КУПИТЬ БАЗОВЫЙ ПАНЕЛЬНЫЙ МОДУЛЬ ФРИР-550-БПМ-КВ-П С ВЫСОКОЙ КАМЕРОЙ ЧИСТОГО ГАЗА

Стоимость фильтра определяется следующими факторами:

Компоновка модулей (количество секций, площадь фильтровальных рукавов)
Тип и длина фильтровальных рукавов
Форма пылевого бункера (пирамидальная или щелевидная)
Опции: теплоизоляция, обогрев клапанов, площадки обслуживания, подопорные конструкции
Наличие системы автоматики и регенерации

Производитель «Укрвентсистемы» предлагает полную комплектацию фильтров и дополнительные опции, а также сервисное сопровождение. Приобрести фильтр можно напрямую у производителя с учетом индивидуальных требований к установке и эксплуатационным условиям.

Базовый панельный модуль ФРИР-550-БПМ-КВ-П с высокой камерой чистого газа обеспечивает эффективную и надежную очистку технологических газов в промышленных условиях. Рукавные фильтры в модульном панельном корпусе с поперечными газоходами позволяют оптимизировать площадь фильтрации, повысить долговечность и снизить затраты на обслуживание. Комплексная система управления и импульсной регенерации гарантирует поддержание заданной эффективности очистки при непрерывной эксплуатации.
