БАЗОВЫЙ ПАНЕЛЬНЫЙ МОДУЛЬ ФРИР-610-БПМ-КВ-Щ С ВЫСОКОЙ КАМЕРОЙ ЧИСТОГО ГАЗА: РУКАВНЫЕ ФИЛЬТРЫ В МОДУЛЬНОМ ПАНЕЛЬНОМ КОРПУСЕ С ПОПЕРЕЧНЫМИ ГАЗОХОДАМИ

Каталог

Базовый панельный модуль ФРИР-610-БПМ-КВ-Щ с высокой камерой чистого газа представляет собой современное технологическое решение для очистки промышленных газов и воздуха от пыли. Использование рукавных фильтров в модульном панельном корпусе с поперечными газоходами обеспечивает высокую эффективность фильтрации, долговечность и экономичность эксплуатации. Данное оборудование производства «Укрвентсистемы» предназначено для различных отраслей промышленности, где требуется надежная очистка газов с сохранением уловленного продукта.

ОСНОВНОЕ НАЗНАЧЕНИЕ РУКАВНЫХ ФИЛЬТРОВ В МОДУЛЬНОМ ПАНЕЛЬНОМ КОРПУСЕ С ПОПЕРЕЧНЫМИ ГАЗОХОДАМИ

Рукавные фильтры Базовый панельный модуль ФРИР-610-БПМ-КВ-Щ с высокой камерой чистого газа служат для:

предотвращения выброса пыли и мелких частиц в атмосферу, что обеспечивает соблюдение экологических норм;
улавливания технологического продукта с возможностью возврата в производственный процесс;
организации эффективной аспирации от различных технологических процессов с раздельной обработкой потоков для предотвращения смешивания продуктов.

Компоновка фильтровальных рукавов в корпусе позволяет максимально использовать площадь фильтрации при ограниченных габаритах оборудования. Модули могут быть дополнительно оснащены системами подогрева клапанов, теплоизоляцией корпуса, площадками обслуживания и силосным исполнением.

ПРИНЦИП РАБОТЫ БАЗОВЫЙ ПАНЕЛЬНЫЙ МОДУЛЬ ФРИР-610-БПМ-КВ-Щ С ВЫСОКОЙ КАМЕРОЙ ЧИСТОГО ГАЗА РУКАВНЫХ ФИЛЬТРОВ

Фильтр работает по принципу сухой фильтрации с использованием гладких круглых рукавов на жестком проволочном каркасе. Запыленный газ поступает через поперечные газоходы в модульный корпус и проходит через фильтровальные рукава. Пыль осаждается в бункере (пирамидальной или щелевидной формы), а очищенный газ поступает в камеру чистого газа.

Для поддержания эффективности фильтровальных рукавов используется импульсная регенерация сжатым воздухом. Воздух подается клапанами, обеспечивая удаление осевшей пыли с внутренней поверхности рукавов без остановки всей системы. Съемные крышки позволяют контролировать состояние камеры и проводить замену фильтровальных элементов, при этом минимальные технологические расстояния обеспечивают удобство обслуживания.

УСЛОВИЯ ЭКСПЛУАТАЦИИ БАЗОВЫЙ ПАНЕЛЬНЫЙ МОДУЛЬ ФРИР-610-БПМ-КВ-Щ С ВЫСОКОЙ КАМЕРОЙ ЧИСТОГО ГАЗА

Температура очищаемого потока: до 250°C;
Электропитание: 220В/50Гц или 380В/50Гц;
Сжатый осушенный воздух: 5–6 бар, очищенный от твердых примесей и масел, класс чистоты не ниже 5 по ГОСТ 17433-80;
Размещение: на открытом воздухе или внутри помещения с учетом расстояния до потолка не менее 2000 мм для обслуживания;
Режим эксплуатации: непрерывный, многосекционная компоновка позволяет проводить обслуживание отдельных секций без остановки системы.

При необходимости возврата уловленного продукта, фильтр обеспечивает раздельную обработку потоков, что предотвращает смешивание и облегчает повторное использование материала.

ЦЕНА И КУПИТЬ БАЗОВЫЙ ПАНЕЛЬНЫЙ МОДУЛЬ ФРИР-610-БПМ-КВ-Щ С ВЫСОКОЙ КАМЕРОЙ ЧИСТОГО ГАЗА

Стоимость базового панельного модуля определяется следующими факторами:

тип камеры чистого газа (высокая КВ или стандартная КС);
конструкция бункера (пирамидальная П или щелевидная Щ);
количество и длина фильтровальных рукавов;
наличие дополнительных опций: подогрев клапанов, теплоизоляция, площадки обслуживания, силосное исполнение, подопорные конструкции.

Приобретение возможно напрямую у производителя «Укрвентсистемы», что обеспечивает соответствие стандартам качества и возможность выбора конфигурации под конкретные технологические процессы. Производитель предоставляет полную комплектацию: фильтровальный модуль, корпус с бункером, листовую пылевую задвижку, шлюзовой питатель и систему автоматики управления фильтром с регенерацией.

ОСНОВНЫЕ ПАРАМЕТРЫ БАЗОВЫЙ ПАНЕЛЬНЫЙ МОДУЛЬ ФРИР-610-БПМ-КВ-Щ С ВЫСОКОЙ КАМЕРОЙ ЧИСТОГО ГАЗА РУКАВНЫХ ФИЛЬТРОВ В МОДУЛЬНОМ ПАНЕЛЬНОМ КОРПУСЕ С ПОПЕРЕЧНЫМИ ГАЗОХОДАМИ

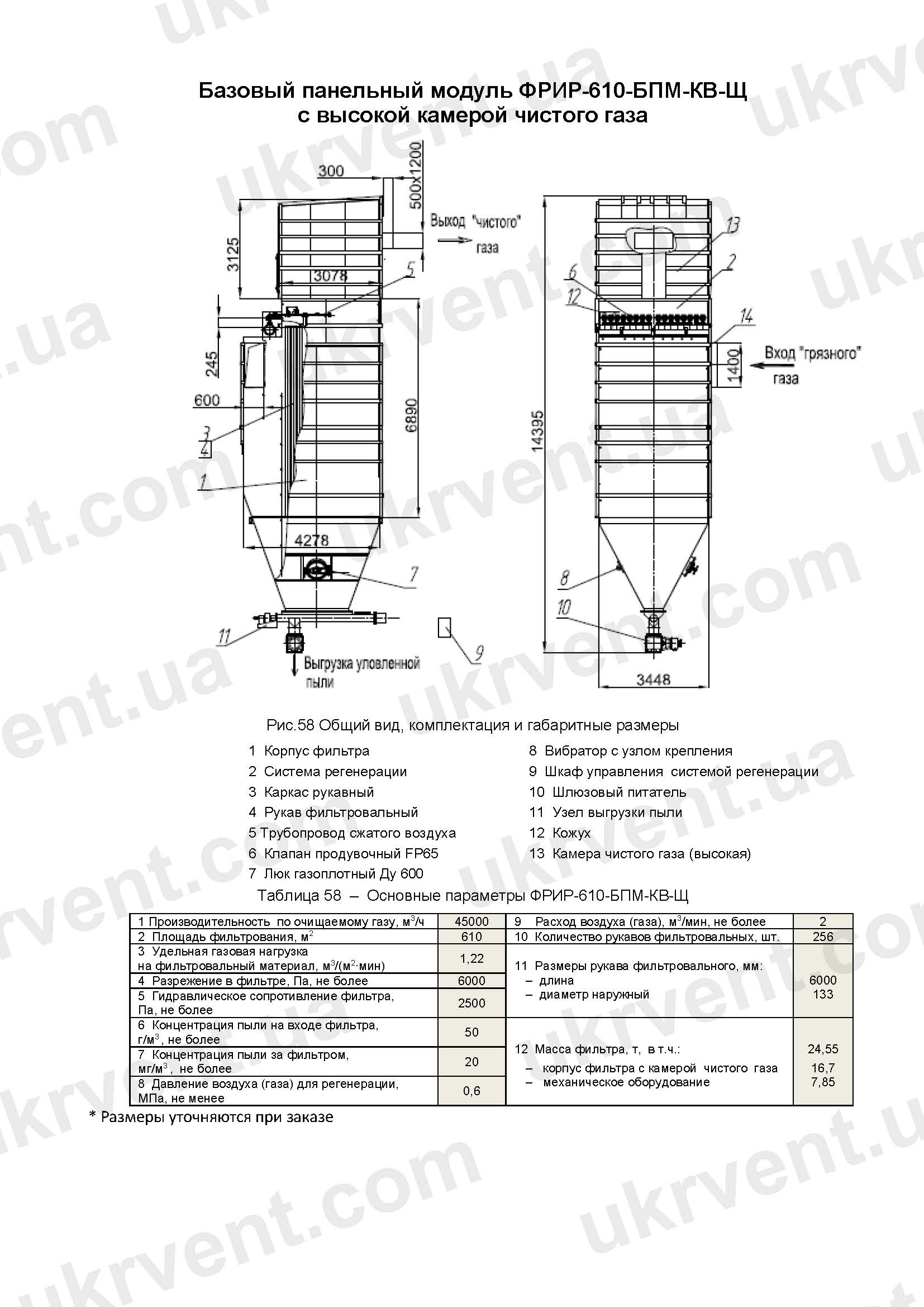

	Базовый панельный модуль ФРИР-610-БПМ-КВ-Щ с высокой камерой чистого газа
Производительность по очищаемому газу, м³/ч	45000
Площадь фильтрования, м²	610
Удельная газовая нагрузка на фильтровальный материал, м³/(м²∙мин)	1,22
Разрежение в фильтре, Па, не более	6000
Гидравлическое сопротивление фильтра, Па, не более	2500
Концентрация пыли на входе фильтра, г/м³, не более	50
Концентрация пыли за фильтром, мг/м³, не более	20
Давление воздуха (газа) для регенерации, МПа, не менее	0,6
Расход воздуха (газа), м³/мин, не более	2
Количество рукавов фильтровальных, шт.	256
Длина рукава фильтровального, мм	6000
Диаметр наружный рукава фильтровального, мм	133
Масса фильтра, т	24,55
Масса корпуса фильтра, т	16,7
Масса камеры чистого газа, т
Масса механического оборудования, т	7,85

* Размеры уточняются при заказе

Базовый панельный модуль ФРИР-610-БПМ-КВ-Щ с высокой камерой чистого газа и рукавными фильтрами в модульном панельном корпусе с поперечными газоходами обеспечивает надежную и эффективную очистку промышленных газов. Сочетание высокой площади фильтрации, импульсной регенерации и модульной компоновки делает фильтровальное оборудование универсальным для различных производственных задач, обеспечивая высокую чистоту выходного газа и сохранность технологического продукта.
